Mặt Bích Ren Là Gì? Cấu Tạo, Ứng Dụng Và Lợi Ích Khi Sử Dụng

Trong các hệ thống đường ống công nghiệp, việc kết nối các van, ống và thiết bị khác không chỉ đảm bảo an toàn mà còn ảnh hưởng trực tiếp đến hiệu quả vận hành. Mặt bích nối ren là một trong những phụ kiện quan trọng giúp liên kết chắc chắn các bộ phận trong hệ thống mà không cần hàn, mang lại sự tiện lợi và tiết kiệm thời gian trong quá trình lắp đặt.

Bài viết này sẽ cung cấp đầy đủ thông tin về mặt bích ren, giúp người dùng hiểu rõ cấu tạo, công dụng và cách lựa chọn phù hợp cho từng hệ thống.

Mặt Bích Ren Là Gì?

Mặt bích ren là loại mặt bích có thiết kế ren trong hoặc ren ngoài, cho phép nối trực tiếp với ống hoặc van có ren tương thích mà không cần dùng hàn hay bulong. Nhờ đó, việc lắp đặt và tháo gỡ trở nên nhanh chóng, tiện lợi và phù hợp với nhiều loại hệ thống công nghiệp như nước, khí nén, dầu, hoặc hơi.

Tầm quan trọng của mặt bích ren trong các hệ thống công nghiệp

1. Kết nối nhanh chóng, dễ bảo trì: Việc lắp đặt bằng ren giúp rút ngắn thời gian thi công, dễ dàng tháo ra để bảo dưỡng hoặc thay thế thiết bị.
2. An toàn và chống rò rỉ: Khi được siết đúng tiêu chuẩn, mặt nối bích ren đảm bảo kín khít, giảm nguy cơ rò rỉ chất lỏng hoặc khí.
3. Linh hoạt trong thiết kế hệ thống: Có thể sử dụng cho nhiều loại ống và van khác nhau, đặc biệt trong những vị trí khó hàn hoặc khó tiếp cận.

Phân Loại Mặt Bích Ren

Mặt bích ren được phân loại chính dựa trên kiểu ren và cách kết nối với ống hoặc van. Hiện nay, phổ biến nhất là hai loại:

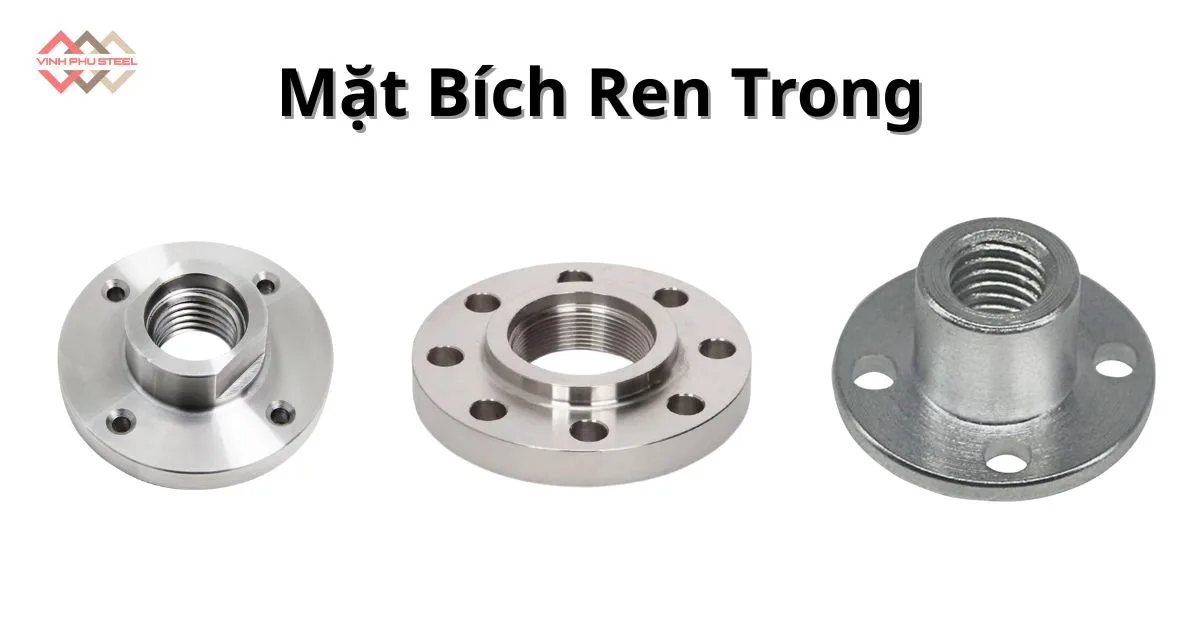

1. Mặt bích ren trong (Female Thread Flange)

Mặt bích nối ren trong được thiết kế với ren âm (female thread) bên trong lỗ mặt bích, cho phép vít trực tiếp vào ống hoặc van có ren ngoài tương thích. Bề mặt tiếp xúc được gia công chính xác để đảm bảo độ kín khít, giảm rò rỉ khi hệ thống vận hành dưới áp suất. Loại mặt bích này thường được chế tạo từ các vật liệu bền như inox, thép carbon hoặc thép hợp kim, tùy theo yêu cầu chịu áp lực và môi trường làm việc.

Ưu điểm:

• Lắp đặt nhanh chóng: Không cần hàn hay bulong, giúp tiết kiệm thời gian thi công và dễ dàng tháo gỡ khi bảo trì hoặc thay thế thiết bị.
• An toàn cao: Giảm rủi ro cháy nổ hoặc hư hỏng hệ thống so với phương pháp hàn trực tiếp, đặc biệt trong các hệ thống áp suất vừa phải.
• Độ kín tốt: Khi siết đúng tiêu chuẩn, ren âm kết hợp với ren ngoài của ống hoặc van đảm bảo khả năng chống rò rỉ cao, duy trì hiệu quả vận hành liên tục.
• Linh hoạt trong thiết kế hệ thống: Thích hợp cho các vị trí khó hàn hoặc cần tháo lắp thường xuyên.

Ứng dụng:

Mặt bích ren trong được sử dụng rộng rãi trong các hệ thống công nghiệp có áp suất vừa và thấp, với đường ống kích thước nhỏ đến trung bình. Một số ví dụ điển hình:

• Hệ thống cấp thoát nước trong nhà máy, tòa nhà hoặc khu dân cư.
• Hệ thống khí nén phục vụ vận hành máy móc và thiết bị công nghiệp.
• Hệ thống hơi nóng và các đường ống dẫn khí hoặc hơi trong sản xuất.
• Dùng trong các ứng dụng thường xuyên cần bảo trì, nhờ khả năng tháo lắp nhanh chóng.

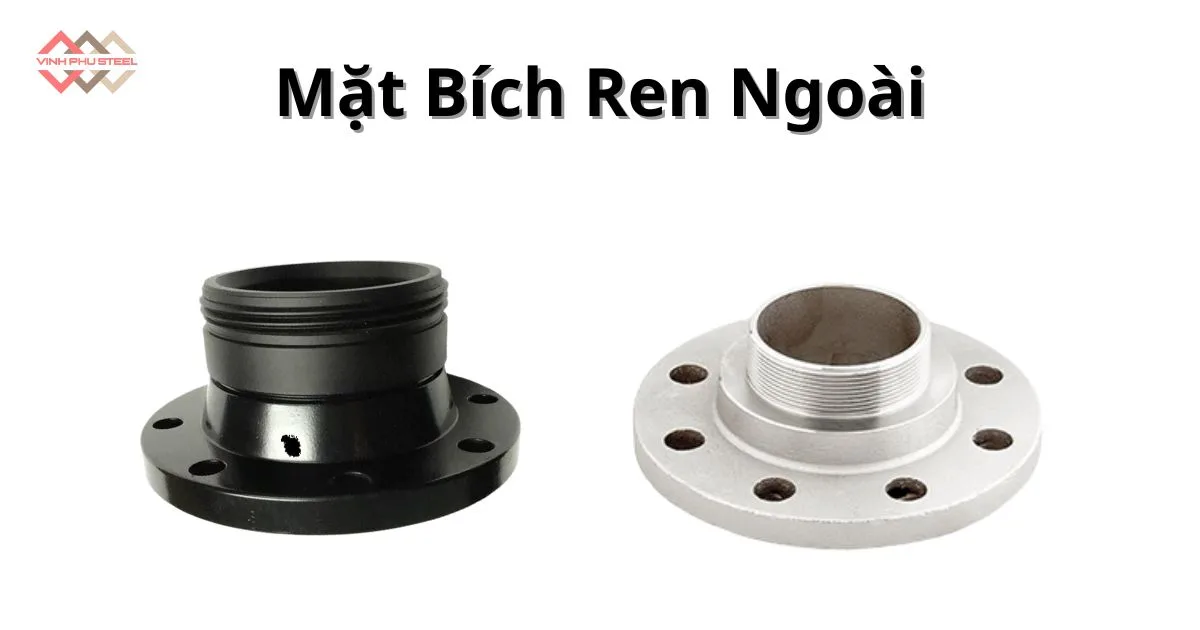

2. Mặt bích ren ngoài (Male Thread Flange)

Mặt bích ren ngoài được thiết kế với ren dương (male thread) ở bên ngoài mặt bích, cho phép vít trực tiếp vào mặt bích ren trong của ống hoặc van tương thích. Bề mặt ren được gia công chính xác để đảm bảo độ bền và kín khít, giúp hệ thống vận hành ổn định dưới áp suất cao. Vật liệu chế tạo thường là inox, thép carbon hoặc thép hợp kim, tùy thuộc vào yêu cầu về áp suất, nhiệt độ và môi trường làm việc.

Ưu điểm:

• Kết nối chắc chắn: Ren ngoài tạo sự gắn kết mạnh mẽ với mặt bích nối ren trong, chịu được áp lực lớn và vận hành ổn định trong hệ thống công nghiệp.
• Tiện lợi cho bảo dưỡng: Có thể tháo lắp nhanh chóng mà không cần hàn, thuận tiện cho các vị trí cần kiểm tra, bảo trì hoặc thay thế thiết bị thường xuyên.
• Độ kín cao: Khi siết đúng tiêu chuẩn, mặt bích nối ren ngoài đảm bảo khả năng chống rò rỉ tuyệt đối, đặc biệt trong các hệ thống khí, dầu hoặc hơi nóng.
• Linh hoạt trong thiết kế hệ thống: Dễ kết hợp với các loại ống, van và thiết bị khác, phù hợp với các hệ thống có yêu cầu vận hành liên tục.

Ứng dụng:

Mặt bích ren ngoài được sử dụng rộng rãi trong các hệ thống công nghiệp đòi hỏi độ kín cao và thường xuyên cần bảo trì, bao gồm:

• Hệ thống dẫn dầu và khí trong nhà máy công nghiệp.
• Hệ thống hơi nóng và hơi nước trong sản xuất và chế biến.
• Các hệ thống áp suất cao cần kết nối chắc chắn, dễ tháo lắp khi bảo trì.
• Ứng dụng trong các khu vực khó tiếp cận mà việc hàn hoặc bulong không thuận tiện.

So Sánh Sơ Bộ Mặt Bích Ren Với Các Loại Lặt Bích Khác

Trong các hệ thống đường ống công nghiệp, mặt bích là bộ phận quan trọng giúp kết nối các ống, van và thiết bị. Ngoài mặt bích ren, còn có nhiều loại mặt bích khác như mặt bích hàn, mặt bích mù, mặt bích trượt. Việc hiểu rõ ưu nhược điểm, cách kết nối và ứng dụng của từng loại sẽ giúp người dùng lựa chọn mặt bích phù hợp, đảm bảo hiệu quả vận hành, độ an toàn và tiện lợi trong bảo trì.

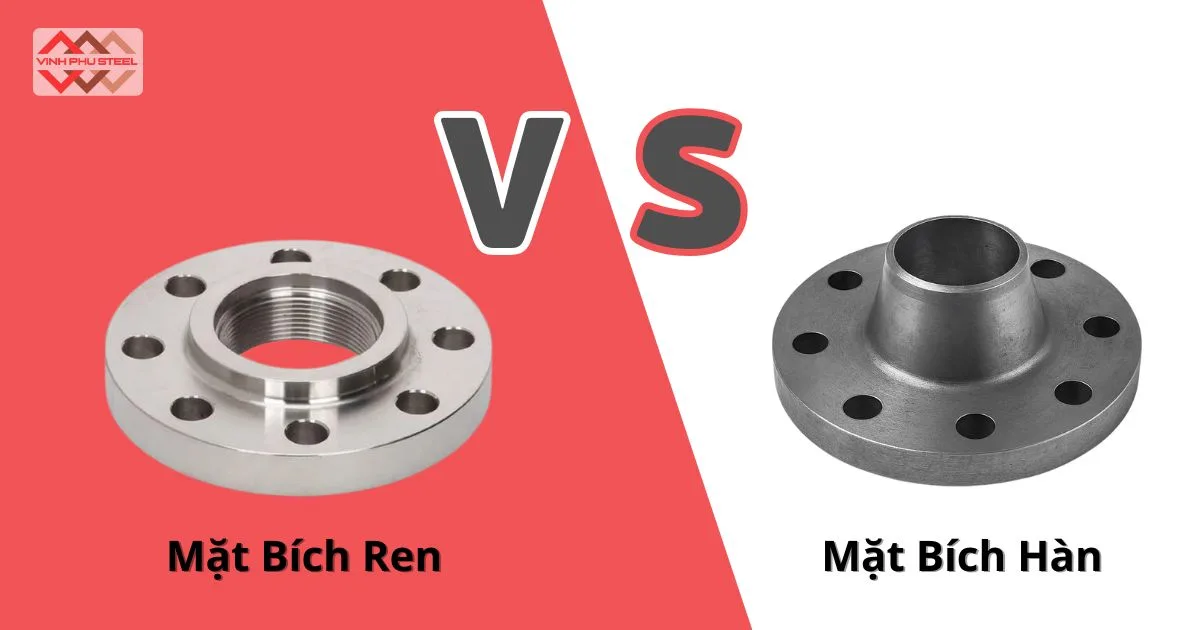

1. Mặt bích ren vs. mặt bích hàn (Weld Neck Flange)

• Cách kết nối:
  • Mặt bích ren: Kết nối bằng ren, không cần hàn.
  • Mặt bích hàn: Cần hàn trực tiếp vào ống, tạo kết nối vững chắc.
• Ưu điểm:
  • Ren: Lắp đặt nhanh chóng, dễ tháo gỡ, tiện bảo trì.
  • Hàn: Chịu áp lực cao, bền vững, kín tuyệt đối.
• Ứng dụng:
  • Ren: Hệ thống áp suất vừa và thấp, cần tháo lắp thường xuyên.
  • Hàn: Hệ thống áp suất cao, nhiệt độ cao, yêu cầu kín tuyệt đối.

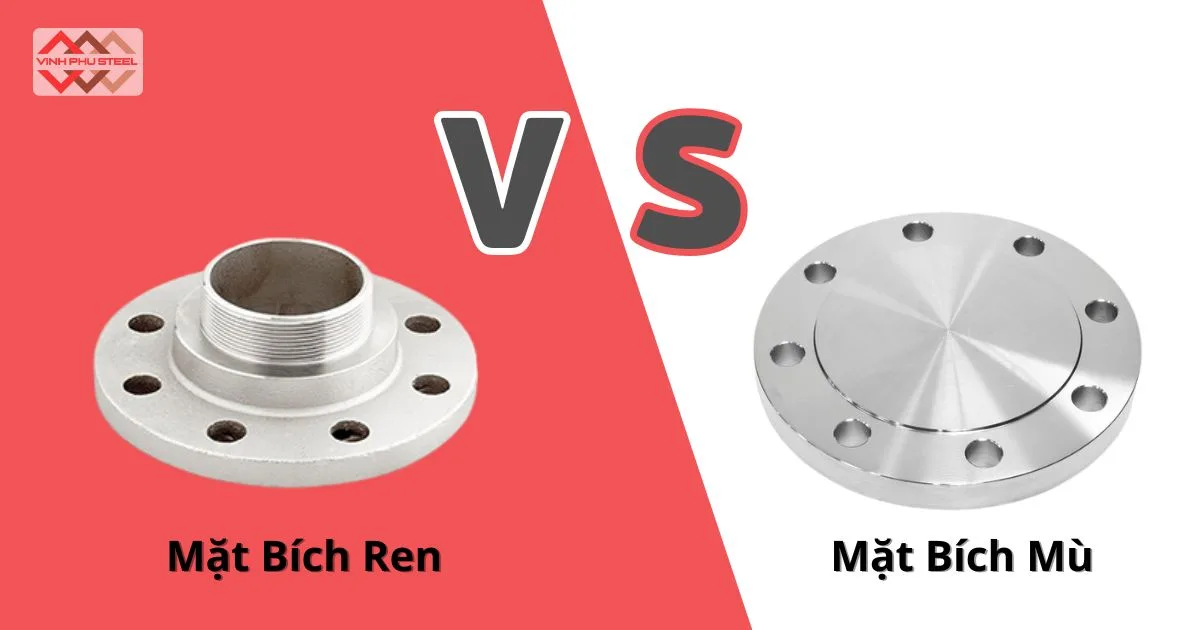

2. Mặt bích ren vs. mặt bích mù (Blind Flange)

• Cách kết nối:
  • Mặt bích ren: Vít trực tiếp vào ống hoặc van có ren ngoài.
  • Mặt bích mù: Dùng để bịt kín đầu ống, ngăn dòng chảy hoàn toàn.
• Ưu điểm:
  • Ren: Cho phép lưu thông và tháo lắp dễ dàng.
  • Mù: Ngăn dòng chảy hoàn toàn, thuận tiện cho kiểm tra, bảo trì hoặc đóng tạm thời nhánh ống.
• Ứng dụng:
  • Ren: Hệ thống dẫn nước, khí, dầu hoặc hơi nóng.
  • Mù: Chặn đầu ống hoặc tạm thời đóng các nhánh phụ.

3. Mặt bích ren vs. mặt bích trượt (Slip-On Flange)

• Cách kết nối:
  • Ren: Vít trực tiếp vào ống có ren ngoài.
  • Trượt: Trượt vào ống và hàn xung quanh để cố định.
• Ưu điểm:
  • Ren: Lắp đặt nhanh, dễ tháo gỡ, không cần hàn.
  • Trượt: Dễ căn chỉnh vị trí, chi phí chế tạo thấp, chịu áp lực vừa phải.
• Ứng dụng:
  • Ren: Hệ thống cần tháo lắp thường xuyên.
  • Trượt: Hệ thống áp suất thấp đến vừa, ít cần tháo lắp.

Gợi ý:

• Mặt bích ren nổi bật với khả năng lắp đặt nhanh, tháo gỡ dễ dàng, phù hợp cho hệ thống áp suất vừa và thấp.
• Các loại mặt bích khác như hàn, mù, trượt thích hợp cho hệ thống áp suất cao, nhiệt độ cao hoặc yêu cầu kín tuyệt đối, nhưng việc lắp đặt và bảo trì phức tạp hơn.
• Việc lựa chọn đúng loại mặt bích sẽ giúp tối ưu hiệu quả vận hành, an toàn và giảm chi phí bảo trì.

Cấu Tạo Của Mặt Bích Ren

Mặt bích ren là phụ kiện quan trọng trong các hệ thống đường ống, giúp kết nối các ống, van và thiết bị một cách chắc chắn và tiện lợi. Hiểu rõ cấu tạo của mặt bích nối ren sẽ giúp người dùng lựa chọn sản phẩm phù hợp và bảo trì hệ thống hiệu quả.

Mỗi bộ phận trong mặt bích nối ren đều có chức năng riêng, góp phần đảm bảo độ bền, kín khít và an toàn vận hành.

1. Thân mặt bích (Flange Body)

• Chất liệu: Thường làm từ inox, thép carbon hoặc thép hợp kim, tùy theo yêu cầu về áp suất, nhiệt độ và môi trường làm việc.
• Hình dạng: Thân mặt bích hình tròn hoặc hình vuông, được gia công chính xác để tạo bề mặt tiếp xúc phẳng hoặc có rãnh, giúp kết nối ổn định với các thiết bị khác.
• Chức năng: Giữ vai trò chính trong việc liên kết các bộ phận của hệ thống, chịu lực cơ học và áp lực từ chất lỏng hoặc khí trong ống.

2. Ren trong / Ren ngoài (Internal / External Thread)

• Cơ chế kết nối:
  • Ren trong (female thread): Bên trong mặt bích có ren âm, vít trực tiếp vào ống hoặc van có ren ngoài.
  • Ren ngoài (male thread): Bên ngoài mặt bích có ren dương, vít vào mặt bích nối ren trong của ống hoặc van.
• Chức năng: Tạo kết nối chắc chắn, dễ tháo lắp mà không cần hàn, phù hợp với các hệ thống cần bảo trì thường xuyên.

3. Gioăng làm kín (Gasket / Sealing Ring)

• Chất liệu: Thường làm từ cao su, PTFE, hoặc kim loại mềm, tùy theo yêu cầu áp suất và môi trường.
• Chức năng: Đặt giữa hai mặt bích để đảm bảo kín khít, chống rò rỉ, giúp chất lỏng hoặc khí không bị thất thoát khi hệ thống vận hành.

4. Bulông và đai ốc (Bolts and Nuts – nếu có)

• Chức năng: Hỗ trợ cố định mặt bích vào đường ống hoặc van, giữ áp lực và ổn định kết nối.
• Lưu ý: Với mặt bích nối ren, bulông và đai ốc thường chỉ sử dụng khi cần tăng cường lực giữ hoặc kết hợp với các hệ thống ren phức tạp.

Cấu tạo của mặt bích ren bao gồm thân mặt bích, ren trong/ren ngoài, gioăng làm kín và bulông/đai ốc (nếu có). Mỗi bộ phận đóng vai trò quan trọng trong việc tối ưu khả năng kết nối, đảm bảo kín khít, chịu áp lực và dễ dàng bảo trì hệ thống đường ống.

Nguyên Lý Hoạt Động

Mặt bích ren hoạt động dựa trên cơ chế kết nối bằng ren trong hoặc ren ngoài, giúp liên kết các ống, van hoặc thiết bị trong hệ thống một cách chắc chắn, ổn định mà không cần hàn. Hiểu rõ nguyên lý hoạt động sẽ giúp người dùng vận hành, bảo trì và lựa chọn mặt bích phù hợp cho từng hệ thống.

1. Cách thức kết nối của mặt bích ren

• Mặt bích ren được vít trực tiếp vào ống hoặc van có ren tương thích.
  • Ren trong: Mặt bích âm ren vít vào ống hoặc van dương ren.
  • Ren ngoài: Mặt bích dương ren vít vào mặt bích âm ren.
• Quá trình siết chặt tạo lực cơ học giúp giữ chắc đường ống, đảm bảo kết nối ổn định và an toàn trong quá trình vận hành.

2. Dòng chảy đi qua mặt bích

• Khi kết nối đúng tiêu chuẩn, dòng chất lỏng hoặc khí đi qua mặt bích một cách liên tục, không bị rò rỉ nhờ kết hợp với gioăng làm kín.
• Thiết kế mặt bích đảm bảo tối ưu lưu lượng, hạn chế cản trở dòng chảy, giữ áp lực ổn định trong hệ thống.

3. Ưu điểm của kết nối ren trong vận hành

• Lắp đặt và tháo gỡ nhanh chóng: Không cần hàn, dễ bảo trì hoặc thay thế thiết bị.
• Độ kín cao: Ren kết hợp gioăng làm kín giúp chống rò rỉ chất lỏng hoặc khí.
• An toàn và linh hoạt: Thích hợp với các hệ thống áp suất vừa và thấp, có thể sử dụng trong nhiều loại môi trường công nghiệp.
• Tiết kiệm chi phí: Giảm thời gian thi công và chi phí bảo trì so với các loại mặt bích hàn.

Nguyên lý hoạt động của mặt bích nối ren dựa trên cơ chế vít ren chắc chắn, kết hợp với gioăng làm kín để đảm bảo dòng chảy ổn định, không rò rỉ, đồng thời giúp lắp đặt nhanh chóng, dễ bảo trì và tiết kiệm chi phí vận hành.

Ứng Dụng Của Mặt Bích Ren

Mặt bích nối ren là phụ kiện quan trọng trong các hệ thống đường ống công nghiệp nhờ khả năng lắp đặt nhanh, kết nối chắc chắn và dễ bảo trì. Nhờ những ưu điểm này, mặt bích nối ren được sử dụng rộng rãi trong nhiều ngành nghề và hệ thống khác nhau.

1. Hệ thống nước, hơi, dầu và hóa chất

• Hệ thống nước: Dùng trong các đường ống cấp nước sinh hoạt, công nghiệp hoặc hệ thống xử lý nước thải.
• Hệ thống hơi: Kết nối các ống dẫn hơi nóng trong sản xuất và chế biến thực phẩm, dược phẩm, hoặc nhà máy công nghiệp.
• Hệ thống dầu và hóa chất: Thích hợp cho các đường ống dẫn dầu, xăng, khí gas, hóa chất với áp suất vừa phải, đảm bảo kín và an toàn.

2. Ngành công nghiệp áp dụng

• Dầu khí: Sử dụng trong các hệ thống dẫn dầu, khí, và hơi trong nhà máy lọc dầu hoặc kho cảng.
• Điện: Dùng trong hệ thống làm mát, dẫn nước hoặc dầu cách điện trong các trạm điện và nhà máy điện.
• HVAC (Heating, Ventilation, Air Conditioning): Kết nối các đường ống dẫn nước hoặc chất làm lạnh trong hệ thống điều hòa không khí và sưởi ấm.
• Xử lý nước: Ứng dụng trong các hệ thống lọc nước, trạm bơm, trạm xử lý nước sạch hoặc nước thải.

3. Hệ thống nhỏ, áp suất thấp, đường ống DN15–DN50

• Mặt bích ren đặc biệt phù hợp với đường ống kích thước nhỏ từ DN15 đến DN50, nơi việc hàn hoặc bulong phức tạp, tốn thời gian.
• Thường sử dụng cho các hệ thống áp suất thấp đến vừa, cần tháo lắp, bảo trì thường xuyên, hoặc trong các khu vực khó tiếp cận.

Mặt bích nối ren được ứng dụng rộng rãi trong nhiều ngành nghề và hệ thống công nghiệp, đặc biệt là hệ thống nước, hơi, dầu, hóa chất, các ngành như dầu khí, điện, HVAC, xử lý nước, và những hệ thống nhỏ, áp suất thấp. Sử dụng mặt bích nối ren giúp tối ưu khả năng kết nối, tiết kiệm chi phí lắp đặt và bảo trì, đồng thời đảm bảo an toàn và hiệu quả vận hành.

Lợi Ích Khi Sử Dụng Mặt Bích Ren

Mặt bích ren là giải pháp kết nối đường ống tiện lợi và hiệu quả cho các hệ thống công nghiệp vừa và nhỏ. Việc sử dụng mặt bích nối ren không chỉ đảm bảo vận hành ổn định mà còn mang lại nhiều lợi ích kinh tế và kỹ thuật, giúp thuyết phục người dùng lựa chọn loại phụ kiện này cho hệ thống của mình.

1. Dễ dàng lắp đặt và tháo dỡ

• Cơ chế vít ren trực tiếp giúp kết nối nhanh chóng mà không cần hàn hay bulông phức tạp.
• Thuận tiện cho các hệ thống cần bảo trì, kiểm tra hoặc thay thế thiết bị thường xuyên.
• Giảm thời gian thi công và hạn chế gián đoạn vận hành hệ thống.

2. Chi phí hợp lý, tiết kiệm cho hệ thống nhỏ

• So với mặt bích hàn hoặc mặt bích trượt, mặt bích ren có giá thành thấp hơn, đặc biệt phù hợp với hệ thống đường ống DN15–DN50.
• Giảm chi phí lắp đặt, bảo trì và thay thế thiết bị mà vẫn đảm bảo hiệu quả vận hành.

3. Độ kín vừa đủ, chống rò rỉ trong áp suất thấp

• Khi kết hợp với gioăng làm kín, mặt bích nối ren đảm bảo khả năng chống rò rỉ hiệu quả, duy trì áp lực ổn định trong hệ thống.
• Thích hợp cho hệ thống áp suất thấp đến vừa, nơi yêu cầu kín vừa phải mà vẫn thuận tiện tháo lắp.

4. Tuổi thọ cao, bền bỉ với môi trường ăn mòn nhẹ

• Chế tạo từ inox, thép carbon hoặc thép hợp kim, mặt bích nối ren có khả năng chống ăn mòn và oxy hóa trong môi trường công nghiệp nhẹ.
• Đảm bảo tuổi thọ lâu dài, giảm chi phí thay thế và bảo trì trong suốt vòng đời sử dụng.

Sử dụng mặt bích ren mang lại nhiều lợi ích thiết thực: lắp đặt nhanh, chi phí hợp lý, chống rò rỉ hiệu quả và bền bỉ với môi trường ăn mòn nhẹ. Đây là lựa chọn tối ưu cho hệ thống đường ống nhỏ, áp suất thấp, giúp tối ưu hóa hiệu quả vận hành và tiết kiệm chi phí cho doanh nghiệp.

Lưu Ý Khi Chọn Mặt Bích Ren

Việc lựa chọn mặt bích nối ren phù hợp là bước quan trọng để đảm bảo hiệu quả vận hành, độ an toàn và tuổi thọ của hệ thống đường ống. Chọn sai kích thước, tiêu chuẩn hoặc chất liệu có thể dẫn đến rò rỉ, hư hỏng hoặc chi phí bảo trì cao. Dưới đây là một số lưu ý quan trọng khi chọn mặt bích ren:

1. Chọn đúng kích thước và tiêu chuẩn ren

• Xác định đường kính ống (DN) và áp suất làm việc để chọn mặt bích nối ren phù hợp.
• Kiểm tra tiêu chuẩn ren (BSP, NPT, ISO, DIN…) để đảm bảo tương thích hoàn toàn với ống và van.
• Chọn sai kích thước hoặc tiêu chuẩn ren có thể gây rò rỉ, kết nối lỏng lẻo và giảm hiệu quả vận hành.

2. Kiểm tra chất liệu phù hợp môi trường vận hành

• Mặt bích nối ren thường làm từ inox, thép carbon hoặc thép hợp kim.
• Chọn vật liệu theo loại chất lỏng, áp suất, nhiệt độ và môi trường ăn mòn.
• Ví dụ: inox 304/316 phù hợp môi trường nước, hóa chất nhẹ; thép carbon thích hợp hệ thống áp suất vừa.

3. Bảo trì và vệ sinh định kỳ

• Thường xuyên kiểm tra ren, gioăng làm kín và bulông (nếu có) để đảm bảo kết nối chắc chắn.
• Vệ sinh mặt bích để loại bỏ bụi bẩn, cặn hoặc chất ăn mòn, giúp kéo dài tuổi thọ và duy trì độ kín khít.
• Lên lịch bảo trì định kỳ giúp phát hiện sớm hư hỏng, giảm rủi ro sự cố trong hệ thống.

Để tối ưu hiệu quả vận hành, khi chọn mặt bích nối ren, bạn cần chọn đúng kích thước và tiêu chuẩn ren, kiểm tra chất liệu phù hợp và bảo trì định kỳ. Thực hiện đúng những lưu ý này giúp đảm bảo an toàn, chống rò rỉ và kéo dài tuổi thọ hệ thống đường ống.

Kết Luận

Mặt bích ren là một phụ kiện không thể thiếu trong các hệ thống đường ống công nghiệp, giúp kết nối nhanh chóng, chắc chắn và tiện lợi mà không cần hàn. Với thiết kế ren trong hoặc ren ngoài kết hợp gioăng làm kín, mặt bích ren đảm bảo dòng chảy ổn định, chống rò rỉ và dễ dàng bảo trì, đặc biệt phù hợp cho hệ thống đường ống nhỏ, áp suất vừa và thấp.

Để đảm bảo hiệu quả vận hành và độ bền lâu dài, người dùng nên lựa chọn mặt bích nối ren chính hãng, chất lượng, từ các nhà cung cấp uy tín. Sản phẩm đạt tiêu chuẩn giúp tối ưu an toàn, tiết kiệm chi phí và kéo dài tuổi thọ của toàn bộ hệ thống đường ống.
