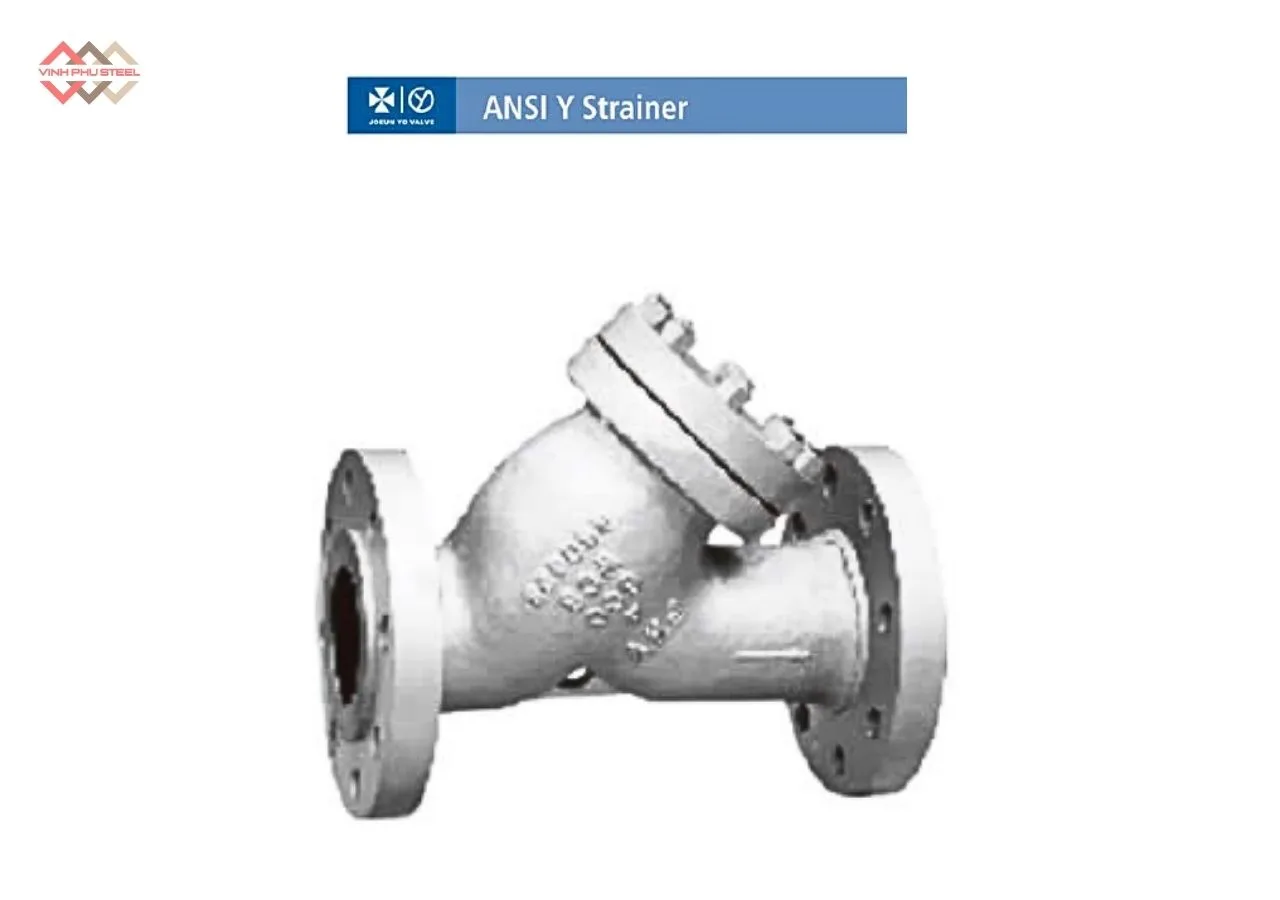

Y Lọc ANSI Nối Bích Joeun Korea – Y Strainer

Mô tả

Y Lọc ANSI Nối Bích Joeun Korea – Y Strainer là giải pháp lọc cơ học không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Với thiết kế hình chữ Y đặc trưng, cấu tạo chắc chắn và khả năng loại bỏ tạp chất hiệu quả, dòng bộ lọc Y của Joeun Korea giúp bảo vệ thiết bị, tăng tuổi thọ máy bơm – van – đồng hồ và đảm bảo lưu chất vận hành ổn định.

Sản phẩm đạt tiêu chuẩn ANSI, kết nối nối bích, phù hợp cho nhiều môi trường làm việc có áp suất và nhiệt độ cao, từ xử lý nước, hơi nóng đến hệ thống đường ống dầu khí. Đây là lựa chọn tối ưu cho doanh nghiệp cần một bộ lọc chữ Y bền bỉ, chính xác và hoạt động tin cậy lâu dài.

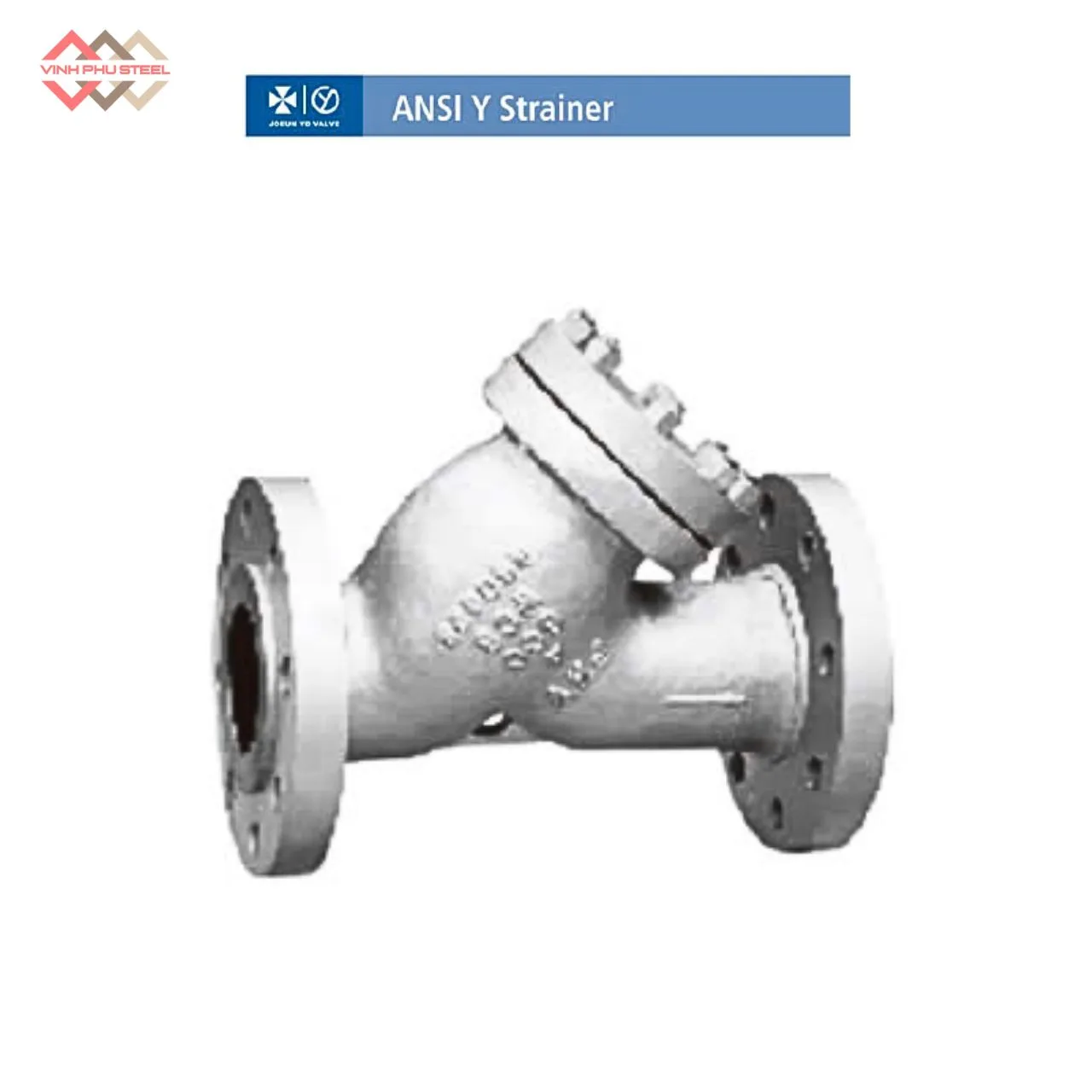

Y Lọc ANSI Nối Bích Joeun Korea – Y Strainer

Y Lọc ANSI Nối Bích (ANSI Y Strainer) là thiết bị lọc cơ học được lắp đặt trực tiếp trên hệ thống đường ống nhằm loại bỏ tạp chất rắn như cát, sỏi, cặn kim loại, rỉ sét và các hạt lơ lửng trong lưu chất. Thiết bị có nhiệm vụ bảo vệ máy bơm, van công nghiệp, đồng hồ đo và các thiết bị xử lý khỏi hư hỏng hoặc tắc nghẽn do tạp chất gây ra.

Công dụng của Y Lọc ANSI Nối Bích

• Lọc sạch tạp chất trước khi lưu chất đi vào thiết bị quan trọng
• Ngăn ngừa mài mòn cánh bơm, van, đồng hồ đo
• Giảm nguy cơ tắc nghẽn trong hệ thống
• Kéo dài tuổi thọ thiết bị và giúp hệ thống vận hành ổn định

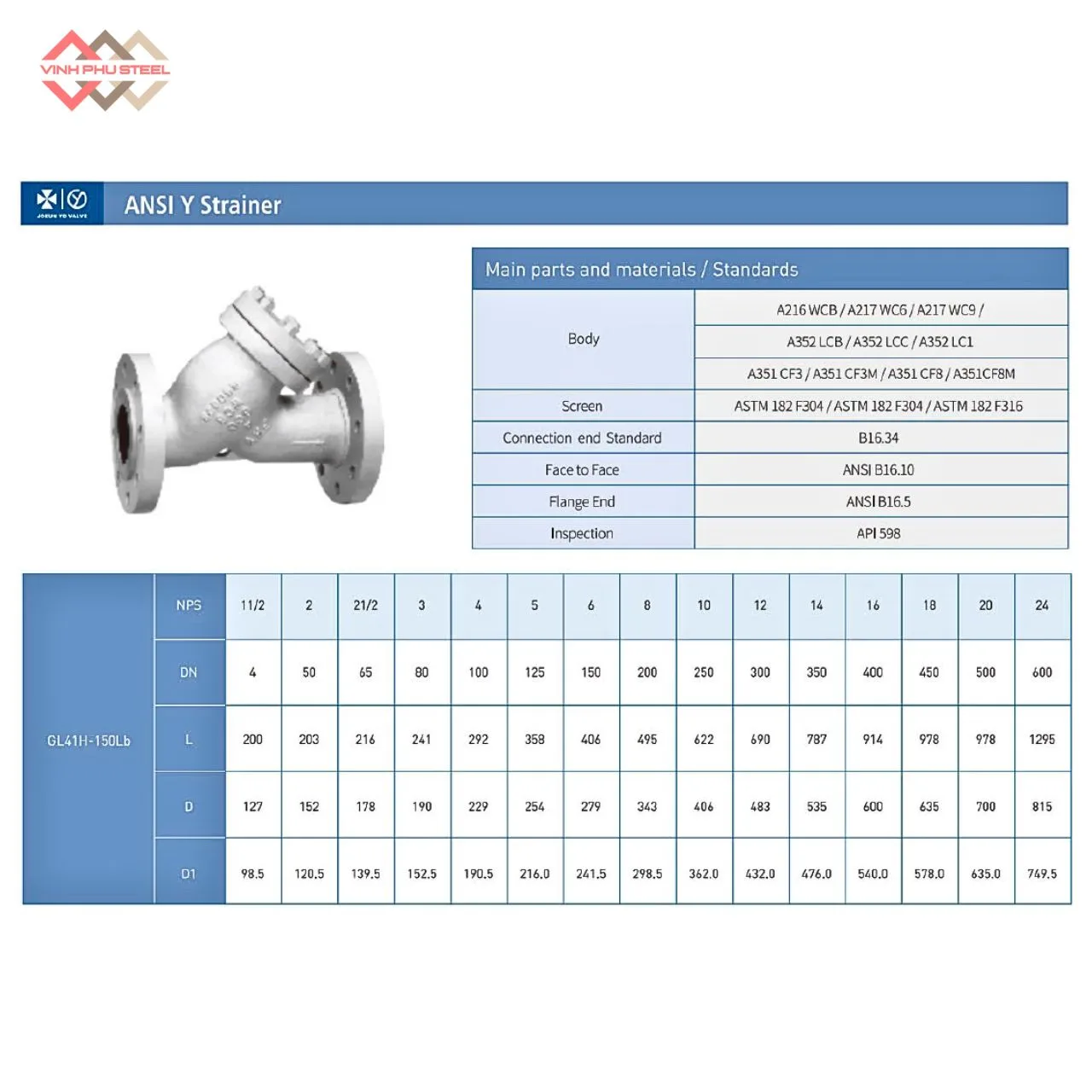

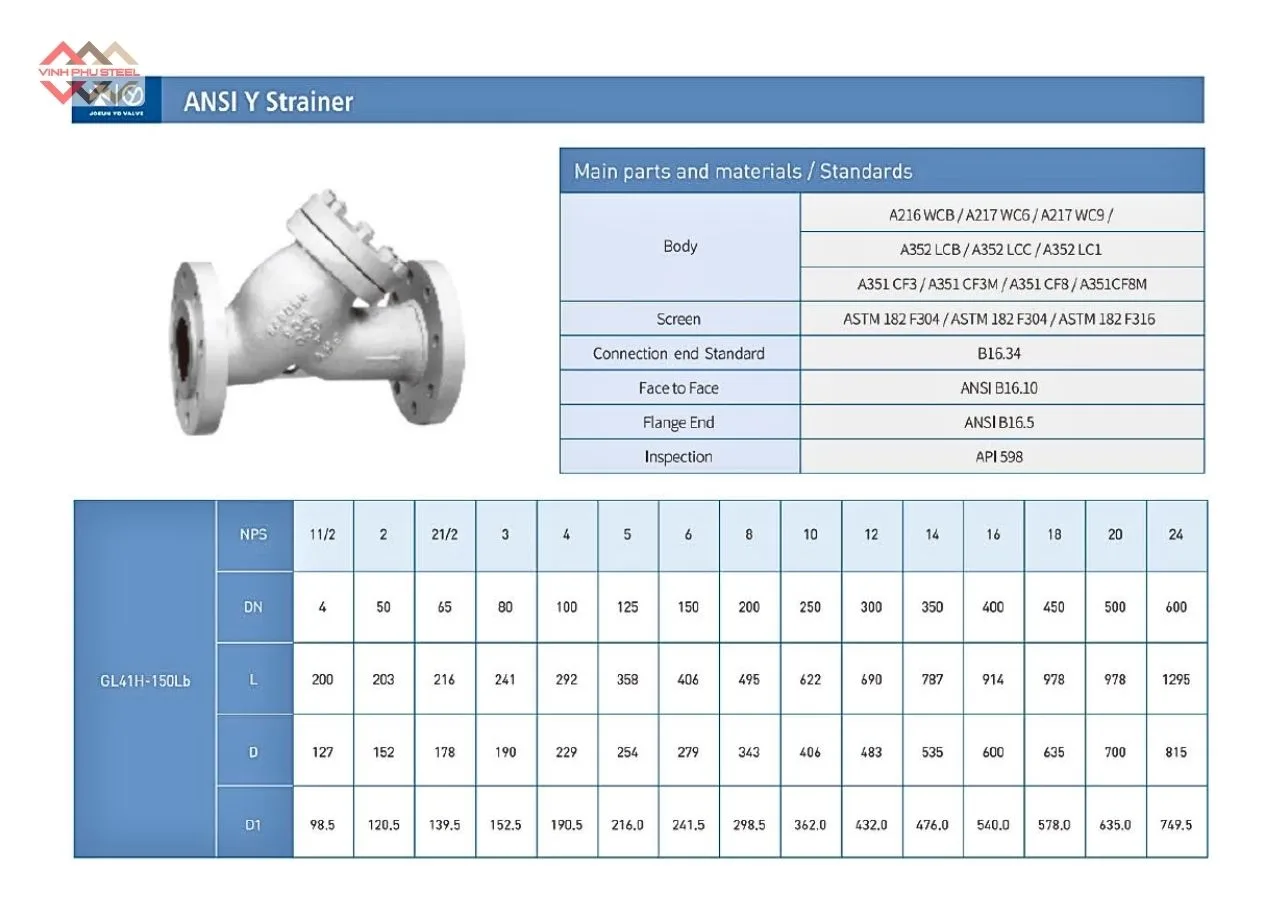

Thông Số Kỹ Thuật Y Lọc ANSI Nối Bích Joeun Korea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm: Van Lọc Y Nối Bích Joeun Korea
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van lọc hình chữ Y, giúp giảm tổn thất áp lực và dễ vệ sinh
• Vật liệu thân van (Body): Nhiều vật liệu (xem thêm catalog)
• Kết nối: Mặt bích (Flanged)
• Kích thước (Size): DN45 – DN600
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 41).

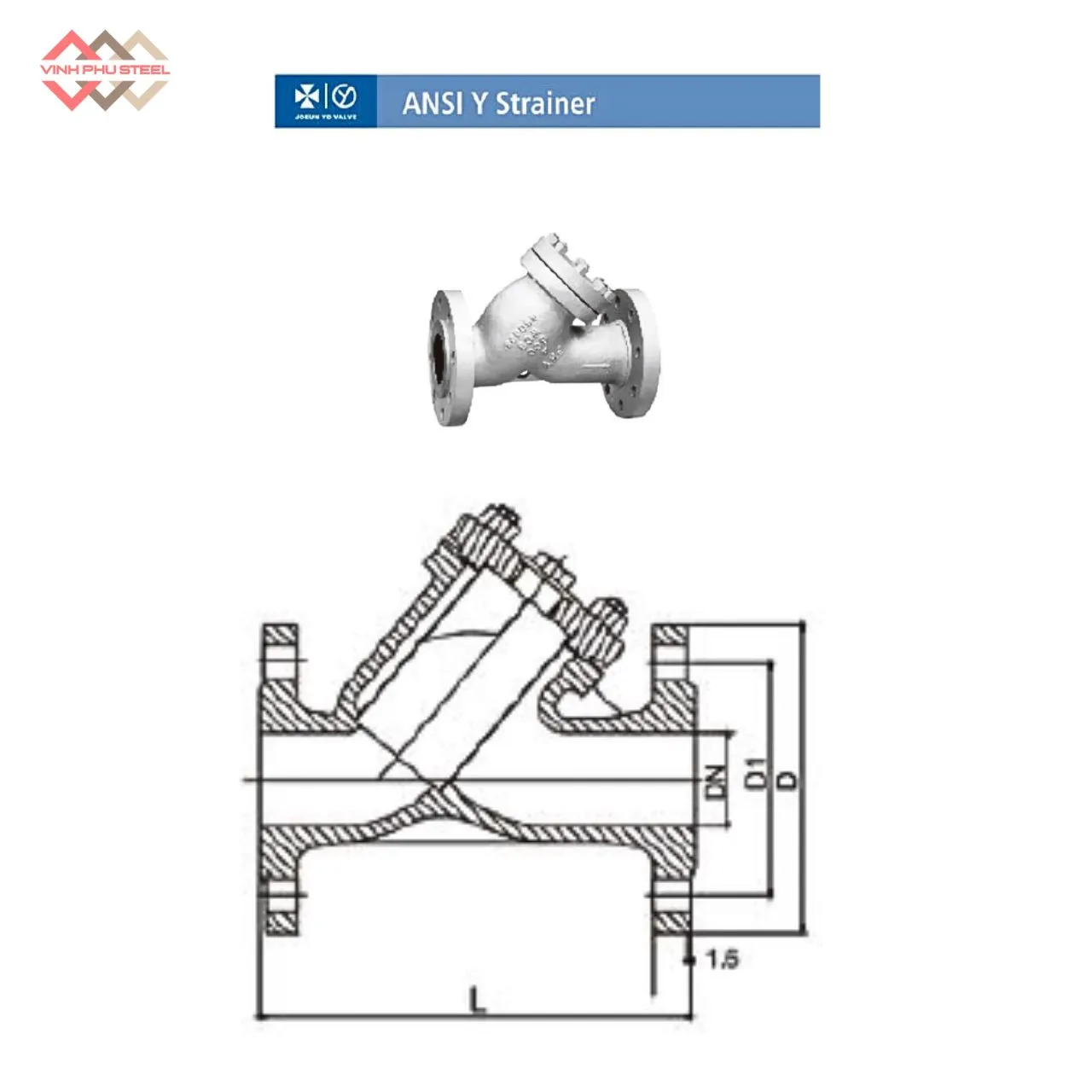

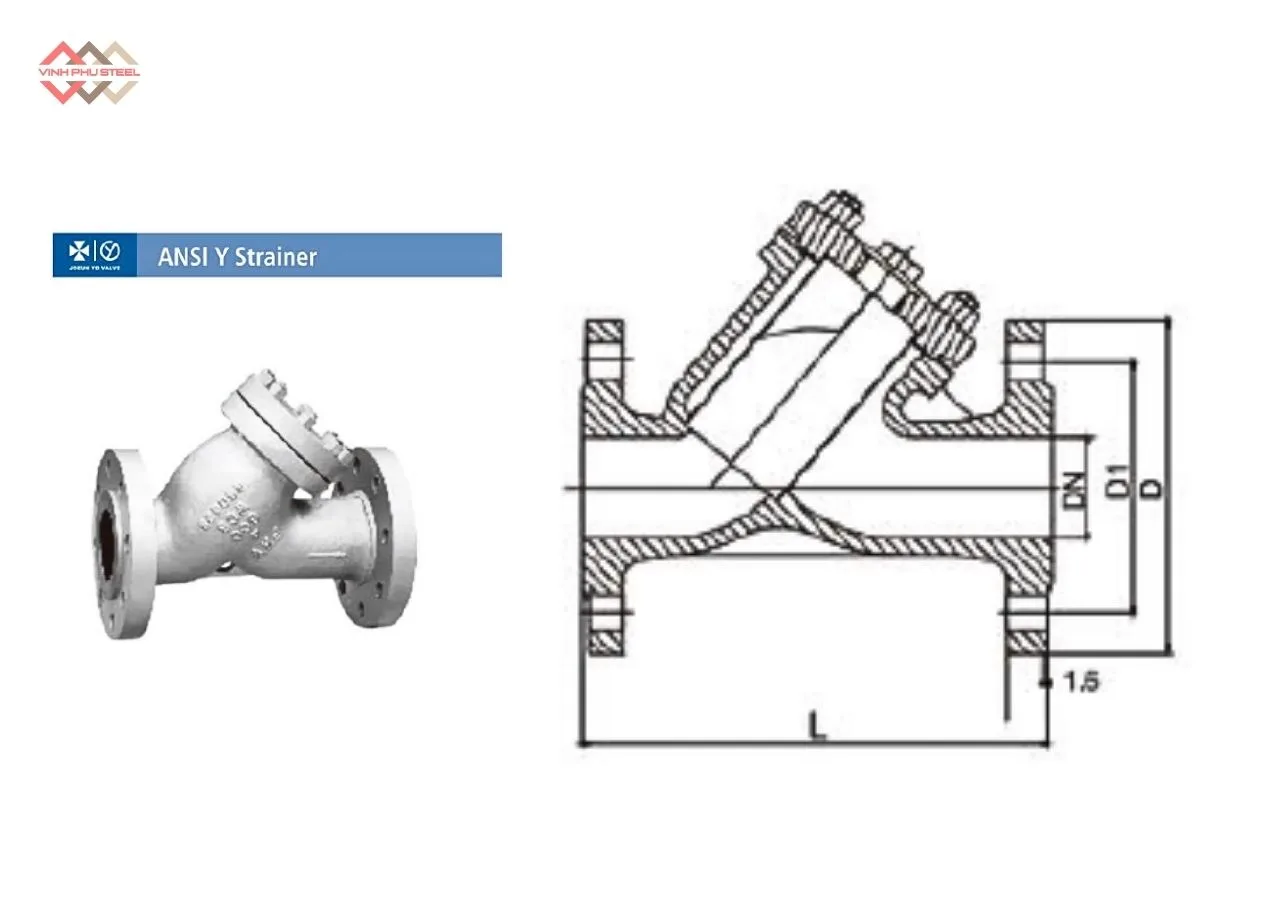

Cấu Tạo Y Lọc ANSI Nối Bích Joeun Korea

Y Lọc ANSI Nối Bích được thiết kế theo dạng chữ Y và gồm nhiều bộ phận quan trọng, mỗi phần có thể được sản xuất từ nhiều loại vật liệu khác nhau tùy theo nhu cầu sử dụng, môi trường làm việc và tiêu chuẩn kỹ thuật của hệ thống.

1. Thân lọc (Body)

• Là bộ phận chính chứa khoang lọc.
• Được đúc từ nhiều loại vật liệu: gang xám, gang dẻo, thép carbon, thép hợp kim, inox 304/316…
• Chịu áp lực và nhiệt độ theo tiêu chuẩn ANSI.
• Bên trong thân được thiết kế dạng chữ Y để tối ưu dòng chảy và chứa lưới lọc.

2. Nắp đậy (Bonnet/Cover)

• Đậy khoang chứa lưới lọc và dễ dàng tháo mở khi vệ sinh.
• Vật liệu đồng bộ với thân: gang – thép – inox hoặc hợp kim.
• Kết nối bằng bulông, tạo độ kín cao.

3. Lưới lọc (Strainer Screen)

• Là nơi trực tiếp giữ lại cát, sỏi, rỉ sét, tạp chất.
• Vật liệu phổ biến: inox 304 hoặc inox 316 giúp chống ăn mòn tốt.
• Có nhiều tùy chọn kích thước mắt lưới (mesh size) phù hợp từng ứng dụng.

4. Gioăng làm kín (Gasket/Seal)

• Đặt giữa thân và nắp để tránh rò rỉ.
• Vật liệu đa dạng: EPDM, NBR, PTFE, graphite… tùy nhiệt độ – áp lực hệ thống.

5. Bulông – đai ốc (Bolts & Nuts)

• Dùng để cố định nắp lọc với thân.
• Vật liệu: thép mạ kẽm, thép không gỉ hoặc thép hợp kim chịu lực cao.

6. Cổng xả cặn (Drain/Blow-off Plug)

• Dùng để xả tạp chất đọng trong khoang lọc mà không cần tháo nắp.
• Có thể thêm van xả để thuận tiện hơn.
• Vật liệu: đồng, thép carbon hoặc inox tùy loại.

7. Mặt bích kết nối (Flanged Ends)

• Dùng để nối với đường ống theo tiêu chuẩn ANSI Class 150, 300 hoặc 600.
• Đường kính đa dạng từ DN15 đến DN300.
• Vật liệu tương tự thân lọc để đảm bảo đồng bộ và độ bền.

Ưu Điểm của Y Lọc ANSI Nối Bích Joeun

Y Lọc ANSI Nối Bích không chỉ là bộ lọc cơ học đơn thuần mà còn là giải pháp bảo vệ toàn diện cho hệ thống đường ống công nghiệp. Dưới đây là những điểm mạnh nổi bật khiến sản phẩm được ưa chuộng:

1. Lọc tạp chất hiệu quả

Thiết kế hình chữ Y kết hợp lưới lọc chất lượng cao giúp loại bỏ cát, rỉ sét, sỏi và các hạt rắn, bảo vệ máy bơm, van và đồng hồ đo khỏi tắc nghẽn hay hư hại.

2. Dòng chảy ổn định, ít cản trở

Cấu trúc tối ưu giúp lưu chất đi qua mượt mà, giảm tổn thất áp suất và đảm bảo hệ thống vận hành ổn định ngay cả trong điều kiện áp lực cao.

3. Kết nối mặt bích ANSI chắc chắn

Chuẩn ANSI giúp Y Lọc nối bích dễ lắp đặt, kín áp, tương thích với nhiều hệ thống công nghiệp Mỹ, đồng thời dễ bảo trì và tháo lắp khi cần.

4. Vật liệu đa dạng – phù hợp nhiều môi trường

Joeun cung cấp nhiều lựa chọn vật liệu: gang dẻo, thép carbon, inox 304/316, thích hợp cho nước sạch, hơi nóng, dầu, khí, hóa chất hoặc môi trường ăn mòn.

5. Dễ vệ sinh và bảo trì

Nhờ có nắp mở nhanh và cổng xả cặn, việc vệ sinh lưới lọc trở nên nhanh chóng, giảm thời gian dừng hệ thống và tiết kiệm công sức vận hành.

6. Độ bền cao – tuổi thọ lâu dài

Vật liệu chất lượng và tiêu chuẩn sản xuất Hàn Quốc giúp Y Lọc Joeun chịu mài mòn, nhiệt độ và áp lực cao, hoạt động bền bỉ trong nhiều năm.

7. Hiệu quả trong môi trường khắc nghiệt

Sản phẩm hoạt động tốt trong các hệ thống áp lực trung bình – cao, nhiệt độ lớn và dòng chảy tốc độ cao, đảm bảo ổn định cho mọi ứng dụng công nghiệp.

8. Hiệu suất cao – chi phí hợp lý

So với các bộ lọc công nghiệp khác, Y Lọc Joeun mang lại hiệu quả bảo vệ tối ưu với chi phí hợp lý, là giải pháp kinh tế cho doanh nghiệp.

Ứng Dụng Của Y Lọc ANSI Nối Bích Joeun

Y Lọc ANSI Nối Bích là giải pháp lọc cơ học linh hoạt, phù hợp với nhiều hệ thống công nghiệp và dân dụng. Nhờ khả năng loại bỏ tạp chất hiệu quả, thiết bị bảo vệ toàn bộ hệ thống, nâng cao tuổi thọ máy móc và giảm chi phí bảo trì.

1. Hệ thống cấp thoát nước

• Lọc cặn, rỉ sét, bùn đất, cát trong các đường ống nước sạch và nước sinh hoạt.
• Bảo vệ máy bơm, van và đồng hồ đo, đảm bảo lưu lượng và áp suất ổn định.

2. Hệ thống hơi và nồi hơi (Boiler)

• Loại bỏ các mảnh kim loại, tạp chất trong hơi nóng và nước tuần hoàn.
• Ngăn ngừa hư hỏng cho van, bơm và thiết bị đo áp suất.

3. Ngành dầu khí, hóa chất và công nghiệp nặng

• Lọc các hạt rắn, cặn bẩn trong đường ống dẫn dầu, hóa chất, khí nén hoặc môi chất ăn mòn.
• Phù hợp với môi trường áp suất và nhiệt độ cao nhờ vật liệu đa dạng (inox, gang, thép hợp kim).

4. Hệ thống HVAC và PCCC

• Sử dụng trong hệ thống làm mát, điều hòa không khí, PCCC để lọc tạp chất trong nước hoặc dung dịch tuần hoàn.
• Giúp giảm sự cố và tăng hiệu suất vận hành.

5. Ngành thực phẩm – dược phẩm

• Lọc chất lơ lửng trong nước, dung dịch và nguyên liệu lỏng.
• Đảm bảo vệ sinh, an toàn cho quy trình sản xuất.

Hướng Dẫn Lắp Đặt Y Lọc ANSI Nối Bích Joeun

Việc lắp đặt đúng cách Y Lọc ANSI Nối Bích giúp thiết bị hoạt động hiệu quả, tăng tuổi thọ và giảm sự cố hệ thống. Dưới đây là các bước và lưu ý quan trọng:

1. Kiểm tra trước khi lắp đặt

• Kiểm tra thân, nắp, lưới lọc, mặt bích, bu lông không bị hư hỏng hay bụi bẩn.
• Đảm bảo kích thước DN và áp lực của Y Lọc phù hợp với đường ống.
• Chuẩn bị gioăng/đệm kín đúng loại vật liệu và tiêu chuẩn ANSI.

2. Xác định hướng dòng chảy

• Trên thân Y Lọc có mũi tên chỉ hướng dòng chảy.
• Luồng chất lỏng phải đi theo mũi tên để đảm bảo lọc hiệu quả và dễ vệ sinh.
• Nhánh “chân Y” phải hướng xuống để cặn bẩn tự rơi vào khoang lọc.

3. Lắp đặt trên đường ống

• Đặt Y Lọc giữa hai mặt bích của đường ống.
• Chèn gioăng đệm kín giữa các mặt bích.
• Xiết đều các bu lông theo hình chữ X để đảm bảo áp lực phân bổ đồng đều, tránh rò rỉ.

4. Khoảng cách và vị trí lắp

• Giữ khoảng cách đủ phía trước và sau Y Lọc để bảo trì và vệ sinh.
• Tránh lắp góc nghiêng lớn hoặc ngược hướng so với mũi tên dòng chảy.
• Có thể lắp van hãm trước và sau Y Lọc để thuận tiện đóng mở khi bảo dưỡng.

5. Kiểm tra sau lắp đặt

• Mở van từ từ, kiểm tra rò rỉ, áp lực và dòng chảy.
• Xả bớt tạp chất đầu tiên qua cổng xả cặn để đảm bảo hệ thống sạch.

6. Lưu ý bảo dưỡng định kỳ

• Vệ sinh lưới lọc theo định kỳ hoặc khi áp suất chênh lệch vượt mức cho phép.
• Thường xuyên kiểm tra gioăng, bu lông và cổng xả để tránh hư hỏng do ăn mòn hoặc mòn cơ học.

Vấn Đề Thường Gặp Và Cách Khắc Phục Của Y Lọc ANSI

Mặc dù Y Lọc ANSI hoạt động ổn định và bền bỉ, trong quá trình sử dụng vẫn có thể gặp một số vấn đề. Việc nhận biết sớm và áp dụng biện pháp đúng sẽ giúp bảo vệ thiết bị và kéo dài tuổi thọ hệ thống.

1. Tắc nghẽn lưới lọc

Nguyên nhân:

• Cặn bẩn, rỉ sét, cát, sỏi tích tụ lâu ngày trong lưới lọc.
• Lưới lọc mắt quá nhỏ so với lưu chất, dẫn đến áp suất tăng nhanh.

Biện pháp:

• Vệ sinh hoặc thay lưới lọc định kỳ.
• Lựa chọn kích thước lưới phù hợp với lưu lượng và môi chất.
• Lắp thêm van bypass để giảm áp lực khi vệ sinh.

2. Rò rỉ tại mặt bích hoặc nắp

Nguyên nhân:

• Bu lông chưa siết đều hoặc gioăng không đúng vật liệu.
• Vật liệu đệm bị mài mòn, nứt, hoặc lắp sai vị trí.

Biện pháp:

• Kiểm tra và siết đều bulông theo hình chữ X.
• Thay gioăng đệm đúng loại vật liệu chịu nhiệt, chịu áp lực.
• Kiểm tra thường xuyên, đặc biệt sau khi vệ sinh lưới lọc.

3. Hư hỏng lưới lọc do ăn mòn hoặc va đập

Nguyên nhân:

• Môi chất ăn mòn hóa học, nhiệt độ cao hoặc dòng chảy có tạp chất rắn sắc nhọn.

Biện pháp:

• Sử dụng lưới lọc inox 316 hoặc vật liệu chịu ăn mòn cao.
• Lắp bộ lọc thô trước Y Lọc nếu lưu chất chứa nhiều hạt lớn hoặc sắc nhọn.

4. Áp suất giảm hoặc dòng chảy yếu

Nguyên nhân:

• Lưới lọc bị tắc hoặc lắp sai hướng dòng chảy.
• Kích thước Y Lọc không phù hợp với lưu lượng hệ thống.

Biện pháp:

• Kiểm tra hướng dòng chảy và vệ sinh lưới lọc.
• Điều chỉnh hoặc thay Y Lọc có DN phù hợp với đường ống.

5. Vấn đề khi xả cặn

Nguyên nhân:

• Cổng xả cặn bị kẹt, hoặc người vận hành mở chưa đúng cách.

Biện pháp:

• Thường xuyên kiểm tra cổng xả, tra dầu mỡ hoặc chất chống ăn mòn nếu cần.
• Hướng dẫn nhân viên vận hành mở/đóng đúng cách để tránh rò rỉ hoặc hư hỏng.

Tiêu Chuẩn ANSI Là Gì?

ANSI (American National Standards Institute – Viện Tiêu chuẩn Quốc gia Mỹ) là tổ chức thiết lập tiêu chuẩn kỹ thuật và công nghiệp ở Hoa Kỳ, nhằm đảm bảo sản phẩm, thiết bị và hệ thống hoạt động an toàn, hiệu quả và tương thích lẫn nhau.

Các Tiêu chuẩn ANSI được áp dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là công nghiệp cơ khí, van, đường ống, thiết bị điện, vật liệu xây dựng và các sản phẩm kỹ thuật khác.

Ý nghĩa của tiêu chuẩn ANSI trong Y Lọc

• Kích thước chuẩn: DN, mặt bích, ren, đường kính bu lông đều tuân theo chuẩn ANSI, giúp tương thích với các thiết bị và đường ống quốc tế.
• Áp lực và nhiệt độ làm việc: ANSI quy định Class 150, 300, 600…, tương ứng với mức áp suất tối đa mà thiết bị có thể chịu.
• Chất lượng vật liệu: ANSI hướng dẫn vật liệu sử dụng, khả năng chống ăn mòn, chịu áp suất, nhiệt độ và tuổi thọ sản phẩm.
• An toàn và vận hành: Thiết bị đạt chuẩn ANSI đảm bảo hoạt động an toàn, ổn định, giảm nguy cơ sự cố trong hệ thống công nghiệp.

Ví dụ áp dụng

Y Lọc ANSI Nối Bích Joeun:

• Kích thước mặt bích, bu lông, gioăng đều chuẩn ANSI.
• Áp lực làm việc Class 150, 300 tùy model.
• Vật liệu gang, thép, inox đều đạt yêu cầu tiêu chuẩn ANSI, đảm bảo bền bỉ, an toàn.

Cách Vệ Sinh Y Lọc – Bảo Dưỡng Y Strainer

Vệ sinh định kỳ giúp Y Lọc hoạt động hiệu quả, bảo vệ hệ thống đường ống, máy bơm, van và đồng hồ đo khỏi tắc nghẽn do cặn bẩn.

1. Chuẩn bị trước khi vệ sinh

• Tắt bơm hoặc van điều khiển để giảm áp lực trong đường ống.
• Chuẩn bị cờ lê, tua vít, xô hứng nước và găng tay bảo hộ.
• Nếu Y Lọc có cổng xả cặn (blow-off), mở để xả bớt tạp chất trước khi tháo nắp.

2. Tháo nắp Y Lọc

• Dùng cờ lê hoặc công cụ phù hợp để tháo bulông cố định nắp.
• Nhẹ nhàng lấy lưới lọc ra khỏi khoang lọc.

3. Vệ sinh lưới lọc

• Loại bỏ cặn bẩn, rỉ sét, cát hoặc sỏi bằng bàn chải mềm hoặc nước áp lực thấp.
• Nếu tạp chất bám cứng, ngâm lưới trong nước ấm hoặc dung dịch tẩy nhẹ vài phút trước khi chải sạch.
• Kiểm tra lưới có rách, móp, ăn mòn không; thay lưới mới nếu cần.

4. Vệ sinh thân và nắp lọc

• Lau sạch khoang lọc và nắp.
• Kiểm tra gioăng làm kín; nếu mòn hoặc nứt, thay mới để tránh rò rỉ.

5. Lắp lại Y Lọc

• Đặt lưới lọc trở lại khoang đúng vị trí.
• Lắp nắp, siết bulông đều theo hình chữ X để áp lực phân bổ đồng đều.
• Mở van từ từ và kiểm tra rò rỉ, áp suất và dòng chảy.

6. Lưu ý quan trọng

• Không dùng vật sắc nhọn để vệ sinh lưới, tránh làm thủng hoặc móp lưới.
• Vệ sinh định kỳ theo lưu lượng hoặc khi áp suất chênh lệch vượt mức cho phép (thường 1–3 tháng/lần).
• Với môi chất ăn mòn, chọn dung dịch vệ sinh an toàn cho vật liệu (inox, gang, thép).

Y Lọc ANSI Nối Bích Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào cung cấp các sản phẩm Y Lọc ANSI Nối Bích chính hãng, chất lượng cao, nhập khẩu trực tiếp từ Joeun Korea. Thiết bị được thiết kế dạng chữ Y với lưới lọc hiệu quả, giúp loại bỏ tạp chất, bảo vệ máy bơm, van và đồng hồ đo, đảm bảo hệ thống vận hành ổn định.

Lựa chọn Y Lọc ANSI Nối Bích chính hãng tại Thép Vinh Phú giúp doanh nghiệp:

• Tối ưu hiệu suất hệ thống đường ống
• Giảm chi phí bảo trì và thay thế thiết bị hư hỏng
• Đảm bảo an toàn, ổn định trong vận hành lâu dài

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất
