Van Nổi Ty Chìm Nắp Chụp Joeun Korea – Gate Valve

Mô tả

Trong các hệ thống cấp nước, PCCC và công nghiệp hiện đại, lựa chọn đúng loại van không chỉ đảm bảo an toàn vận hành mà còn quyết định tuổi thọ toàn bộ đường ống. Van Nổi Ty Chìm Nắp Chụp Joeun Korea là một trong những giải pháp được nhiều kỹ sư tin dùng nhờ thiết kế bền bỉ, vận hành ổn định và khả năng chịu áp lực cao trong môi trường khắc nghiệt.

Với tiêu chuẩn sản xuất nghiêm ngặt từ Hàn Quốc, dòng van này đang trở thành lựa chọn tối ưu cho các dự án đòi hỏi độ tin cậy tuyệt đối. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, ưu điểm nổi bật và lý do vì sao van nổi ty chìm nắp chụp Joeun Korea luôn được đánh giá cao trên thị trường.

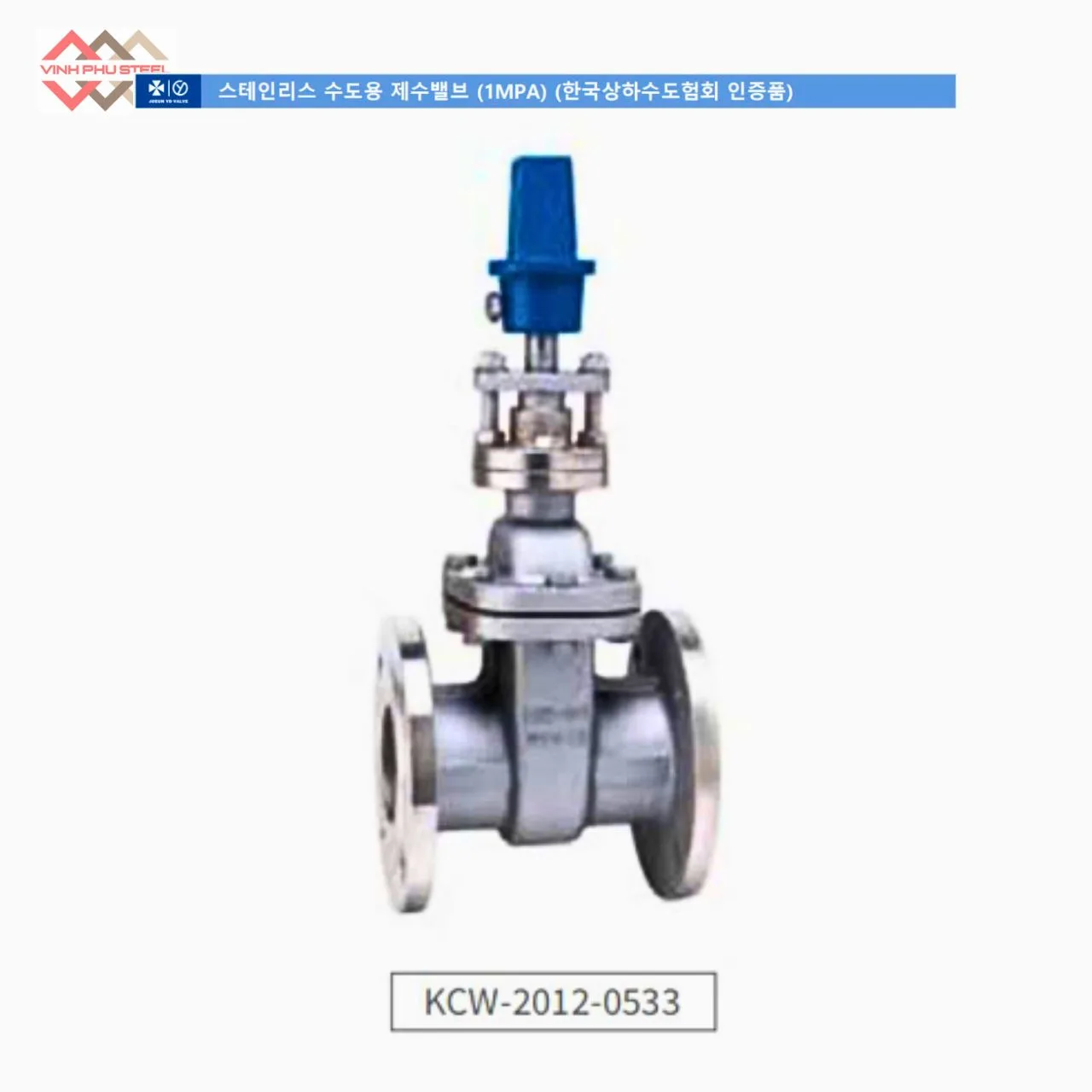

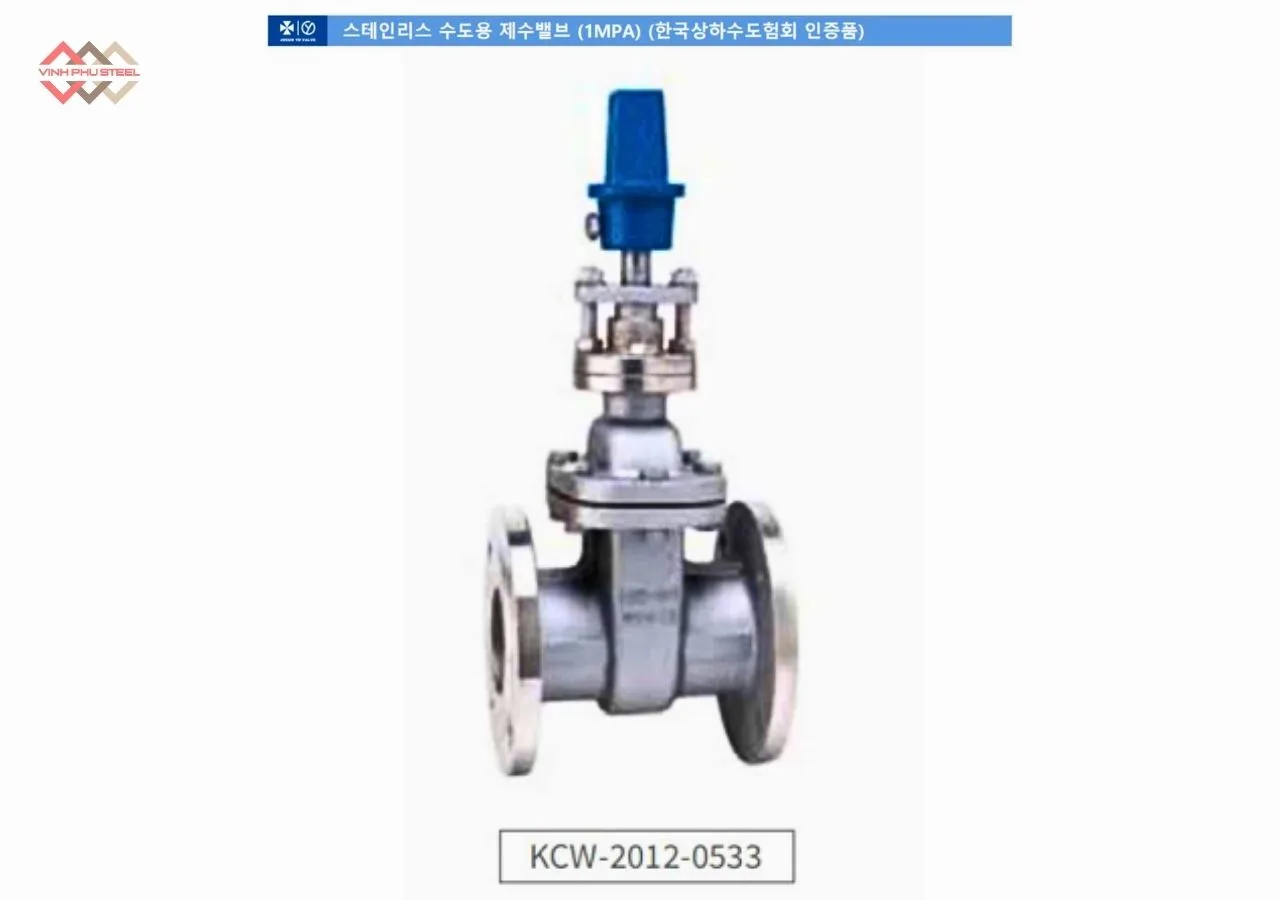

Van Nổi Ty Chìm Nắp Chụp Joeun Korea

Van Nổi Ty Chìm Nắp Chụp là loại van cổng ty chìm (Non Rising Stem – NRS), trong đó trục (ty van) không trồi lên khi vận hành mà nằm hoàn toàn bên trong thân van. Phía trên van được trang bị nắp chụp bảo vệ nhằm ngăn bụi bẩn, nước và tác động cơ học từ môi trường, giúp tăng độ bền và đảm bảo hoạt động ổn định.

Dòng van này thường được sử dụng trong hệ thống cấp nước sạch, PCCC và các hệ thống đường ống công nghiệp, nơi yêu cầu sự an toàn, kín nước và tuổi thọ cao.

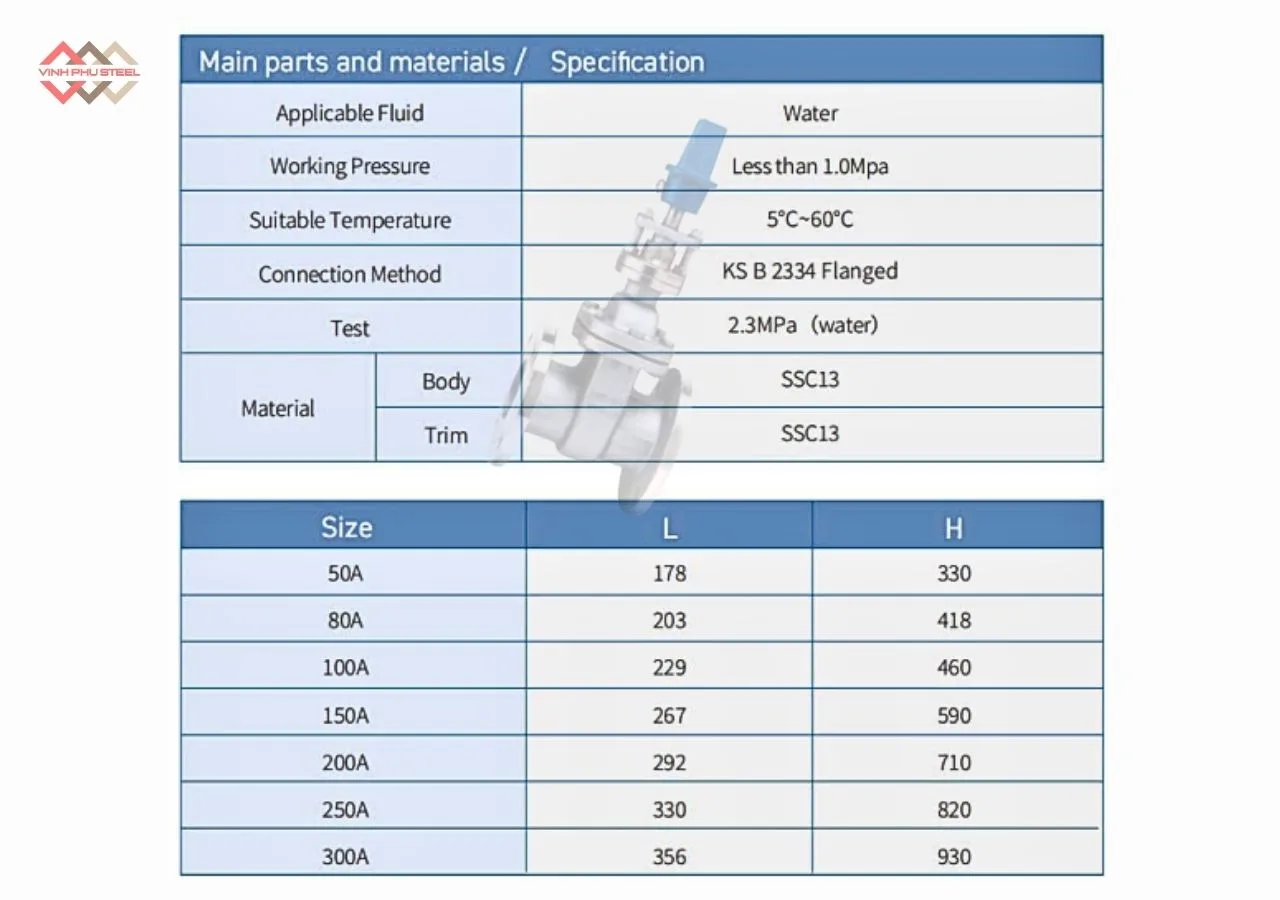

Thông Số Chính Của Van Nổi Ty Chìm Nắp Chụp Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép carbon tiêu chuẩn A105
• Kiểu van: Van cổng, van cửa nắp chụp
• Kiểu kết nối: Nối bích
• Kích thước van: DN50 – DN300
• Áp suất làm việc: 1 Mpa
• Nhiệt độ làm việc: 5°C đến 60°C
• Môi trường sử dụng: Nước
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 22).

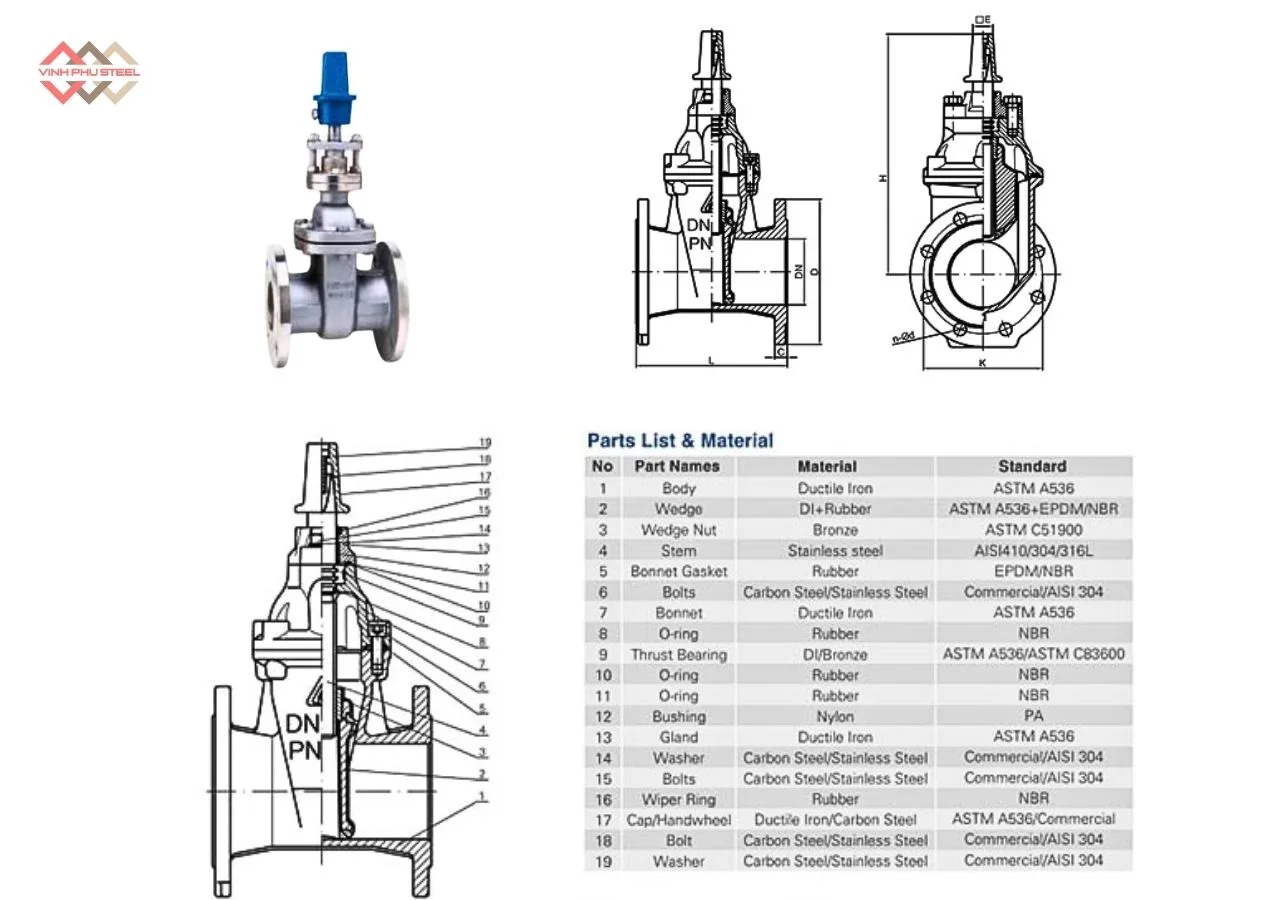

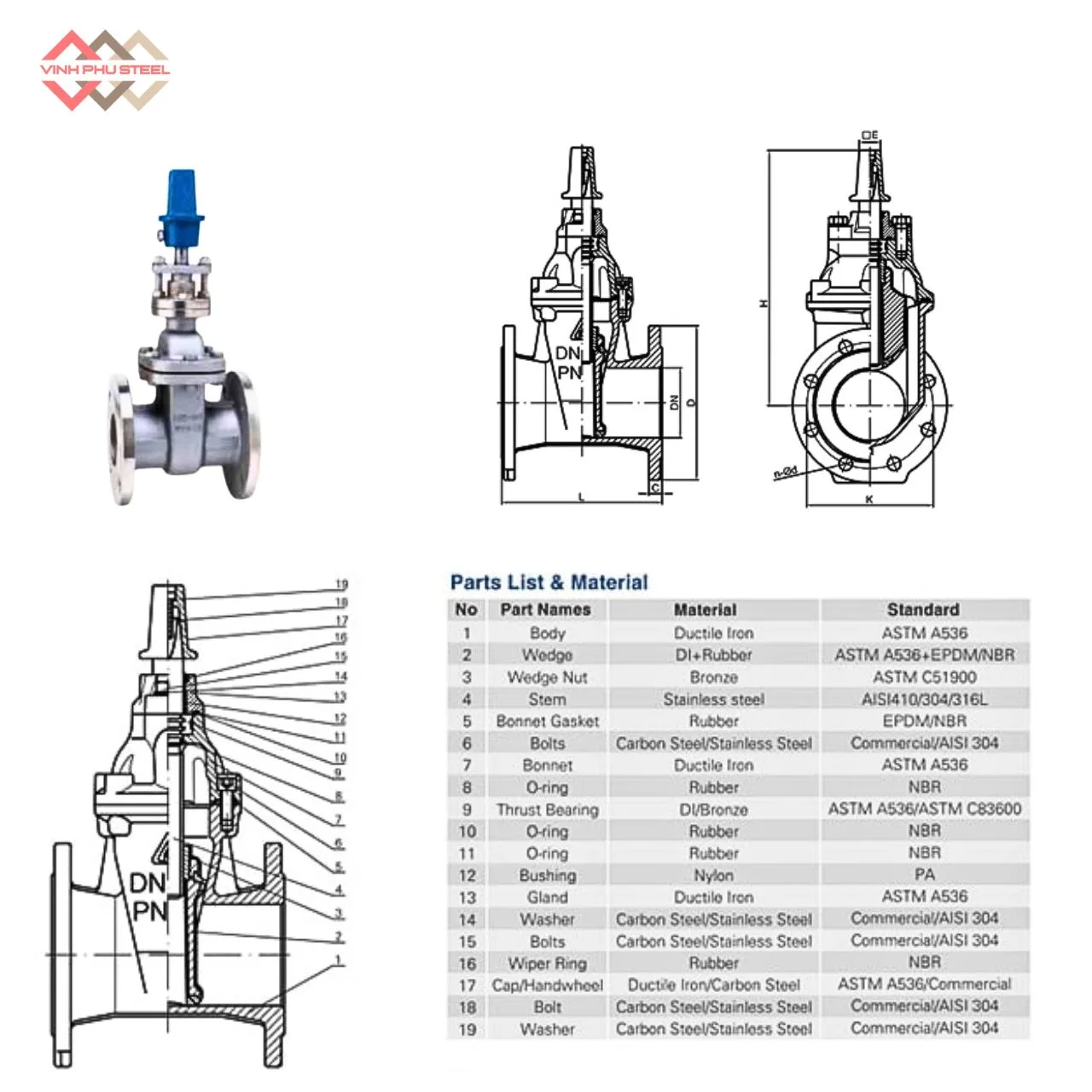

Cấu Tạo Van Cổng Ty Chìm Nắp Chụp Joeun Korea

Vật liệu SSC13 thường được dùng cho các chi tiết quan trọng như ty van và đĩa van nhờ đặc tính cứng, bền và chống mài mòn tốt. Để hiểu rõ vai trò của vật liệu này, cần xem chi tiết cấu tạo tổng thể của van.

Thân Van (Body)

Là bộ phận chịu áp lực chính và kết nối trực tiếp với đường ống. Thân van được thiết kế dạng buồng để chứa đĩa van và hướng dòng chảy. Vật liệu thường sử dụng là gang, gang cầu, thép đúc hoặc inox.

Nắp Van (Bonnet)

Được lắp với thân van bằng bulong hoặc ren nhằm bảo vệ, cố định và giữ kín cơ cấu đóng mở bên trong. Phần này thường đi kèm gioăng làm kín để chống rò rỉ.

Ty Van (Stem) – Thường Làm Bằng SSC13

Ty van truyền lực từ tay quay hoặc bộ điều khiển đến đĩa van. Khi chế tạo bằng SSC13, ty van có độ cứng cao, chịu mài mòn tốt và đảm bảo ổn định khi vận hành ở áp lực lớn. Ty van có hai dạng: ty nổi và ty chìm.

Đĩa Van (Disc/Gate) – Có Thể Làm Bằng SSC13

Đĩa van trực tiếp đóng mở dòng chảy và chịu tác động lực lớn. Việc sử dụng SSC13 giúp tăng độ bền, giảm mài mòn, phù hợp cho van cổng, van cầu và van một chiều.

Vòng Làm Kín (Seat)

Là bề mặt tiếp xúc với đĩa van, đảm bảo độ kín của thiết bị. Seat có thể làm từ inox, đồng, thép hợp kim hoặc cao su. Khi kết hợp với đĩa SSC13, độ bền và khả năng làm kín được nâng cao.

Bộ Phận Truyền Động

Bao gồm tay quay, tay gạt hoặc bộ truyền động điện/khí nén, giúp điều khiển quá trình đóng mở ty van.

Gioăng Và Vòng Đệm

Gioăng được đặt giữa thân và nắp van để làm kín, còn vòng đệm (packing) bao quanh ty van để ngăn rò rỉ trong quá trình vận hành.

Ưu Điểm Của Van Cổng Ty Chìm Nắp Chụp Joeun Korea

Van cổng ty chìm nắp chụp được sử dụng rộng rãi trong hệ thống cấp nước và PCCC nhờ thiết kế bền bỉ, vận hành ổn định và đảm bảo độ kín cao. Dưới đây là những ưu điểm nổi bật giúp dòng van này trở thành lựa chọn phổ biến trong nhiều công trình.

Thiết Kế Ty Chìm An Toàn Và Gọn Gàng

Cơ cấu ty chìm nằm hoàn toàn bên trong thân van, không lộ ra ngoài khi vận hành. Điều này giúp van cổng ty chìm nắp chụp tránh được va đập, tiết kiệm không gian lắp đặt và an toàn hơn trong khu vực có mật độ thiết bị cao.

Nắp Chụp Bảo Vệ Hiệu Quả

Nắp chụp giúp bảo vệ toàn bộ phần ty và cơ cấu truyền động khỏi bụi bẩn, nước, đất cát và tác động cơ học. Nhờ đó, van duy trì hoạt động ổn định trong thời gian dài và giảm thiểu yêu cầu bảo trì.

Khả Năng Làm Kín Tốt

Nhờ cấu trúc đĩa van và seat kín, van cổng ty chìm nắp chụp đảm bảo độ kín nước cao, hạn chế tối đa rò rỉ. Đây là yêu cầu quan trọng trong hệ thống PCCC và cấp nước sinh hoạt.

Độ Bền Và Tuổi Thọ Cao

Ty van và đĩa van có thể được chế tạo từ vật liệu bền như SSC13 hoặc inox, giúp van cổng ty chìm nắp chụp hoạt động ổn định trong môi trường áp lực cao, dòng chảy mạnh và tần suất đóng mở lớn.

Vận Hành Mượt Và Ổn Định

Thiết kế cơ khí tối ưu giúp van đóng mở nhẹ nhàng, không bị kẹt hoặc mòn nhanh. Đây là ưu điểm quan trọng trong hệ thống vận hành liên tục.

Chi Phí Hợp Lý – Hiệu Quả Cao

So với nhiều loại van công nghiệp khác, van cổng ty chìm nắp chụp có chi phí hợp lý trong khi hiệu suất làm việc và độ bền rất tốt. Điều này giúp tối ưu chi phí đầu tư và vận hành.

Ứng Dụng Rộng Rãi

Thiết kế kín, bền và ổn định giúp van thích hợp cho:

• Hệ thống cấp nước sạch
• Mạng PCCC
• Nhà máy – khu công nghiệp
• Hệ thống xử lý nước
• Công trình ngầm và khu vực hạn chế không gian

Ứng Dụng Của Van Cổng Ty Chìm Nắp Chụp Joeun Korea

Van cổng ty chìm nắp chụp được sử dụng rộng rãi nhờ thiết kế gọn gàng, độ kín cao và độ bền tốt trong nhiều điều kiện làm việc khác nhau. Dưới đây là những lĩnh vực mà dòng van này được ưu tiên lắp đặt.

Hệ thống cấp nước sạch

Van được dùng để đóng mở dòng chảy trong mạng cấp nước đô thị, khu dân cư, nhà máy nước… nhờ khả năng làm kín tốt và vận hành ổn định.

Hệ thống phòng cháy chữa cháy (PCCC)

Trong hệ thống PCCC, van cổng ty chìm nắp chụp đảm bảo độ tin cậy cao, chịu áp lực tốt và hạn chế rò rỉ, phù hợp với tiêu chuẩn an toàn nghiêm ngặt.

Mạng lưới đường ống ngầm

Thiết kế ty chìm và nắp chụp giúp van hoạt động bền bỉ trong môi trường dưới lòng đất, hạn chế bụi bẩn, đất cát xâm nhập.

Khu công nghiệp – nhà máy sản xuất

Van đáp ứng tốt trong môi trường áp lực cao, lưu lượng lớn nên thường được lắp đặt ở hệ thống nước kỹ thuật, đường ống sản xuất và cấp nước nội bộ.

Hệ thống xử lý nước

Van phù hợp cho các công trình xử lý nước thải, nước cấp, hồ chứa và các trạm bơm nhờ khả năng đóng mở mượt và độ bền cao.

Công trình hạng mục có không gian hẹp

Thiết kế ty chìm giúp tiết kiệm diện tích, đặc biệt hiệu quả trong các hố van, công trình ngầm hoặc nơi cần hạn chế chiều cao lắp đặt.

Hướng Dẫn Lắp Đặt Van Cổng Ty Chìm Nắp Chụp Joeun Korea

Việc lắp đặt van cổng ty chìm nắp chụp cần được thực hiện đúng quy trình để đảm bảo độ kín, độ bền và khả năng vận hành ổn định của hệ thống. Dưới đây là hướng dẫn chi tiết giúp thi công chính xác và an toàn.

Kiểm tra van trước khi lắp đặt

Trước khi đưa vào hệ thống, cần kiểm tra tình trạng bên ngoài của van, nắp chụp, mặt bích và gioăng. Đảm bảo không có nứt, cong vênh hoặc dị vật trong khoang van.

Vệ sinh đường ống và chuẩn bị mặt bích

Làm sạch bề mặt kết nối, loại bỏ bụi bẩn, rỉ sét và các vật cản bên trong đường ống. Điều này giúp van cổng ty chìm nắp chụp đạt độ kín và độ bám tốt khi lắp đặt.

Định vị van theo đúng chiều dòng chảy

Xác định chiều dòng chảy trên thân van (mũi tên). Dù van cổng có thể lắp hai chiều, việc đặt đúng hướng giúp tăng tuổi thọ và hạn chế mài mòn.

Canh chỉnh mặt bích và lắp gioăng

Đặt gioăng đúng vị trí giữa hai mặt bích để tránh xô lệch. Sau đó, căn chỉnh van thẳng trục với đường ống để tránh lực xoắn gây rò rỉ hoặc nứt thân van.

Siết bulong theo nguyên tắc đối xứng

Siết bulong theo hình dấu “X” hoặc đối xứng hai bên. Thao tác này giúp mặt bích ép đều và tăng độ kín của van cổng ty chìm nắp chụp.

Kiểm tra thử áp

Sau khi lắp đặt, tiến hành thử áp lực theo tiêu chuẩn hệ thống. Kiểm tra xem có rò rỉ tại vị trí mặt bích, ty van hoặc nắp chụp hay không.

Chạy thử vận hành

Đóng mở van vài lần để kiểm tra độ mượt và khả năng làm kín. Nếu ty van vận hành nhẹ và không có tiếng kẹt, van đã đạt trạng thái hoạt động tốt.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục Van Cổng Ty Chìm

Trong quá trình vận hành, van cổng ty chìm nắp chụp có thể gặp một số sự cố do môi trường, điều kiện làm việc hoặc thao tác lắp đặt. Dưới đây là các vấn đề phổ biến và cách xử lý hiệu quả.

Van đóng mở không hết hành trình

Nguyên nhân: Cặn bẩn, dị vật trong khoang van hoặc mòn đĩa van.

Biện pháp: Tháo van kiểm tra, vệ sinh đĩa van và khoang van; thay mới đĩa van nếu bị mòn nặng.

Rò rỉ tại mặt bích

Nguyên nhân: Siết bulong không đều, gioăng lắp lệch hoặc bị hư hỏng.

Biện pháp: Siết bulong theo hình chữ X; thay gioăng mới và căn chỉnh lại vị trí van.

Ty van vận hành nặng hoặc bị kẹt

Nguyên nhân: Cơ cấu ty bị gỉ, thiếu chất bôi trơn hoặc có cặn bám trong thân van.

Biện pháp: Vệ sinh ty van, bôi trơn định kỳ và đảm bảo nắp chụp luôn đóng kín để tránh bụi bẩn xâm nhập.

Rò rỉ qua đĩa van khi đóng

Nguyên nhân: Bề mặt seat bị mòn hoặc vòng cao su bị hỏng.

Biện pháp: Mài lại mặt seat hoặc thay mới gioăng cao su để đảm bảo độ kín nước.

Nắp chụp bị hư hoặc lỏng

Nguyên nhân: Tác động cơ học, rung động hệ thống hoặc lắp đặt sai kỹ thuật.

Biện pháp: Kiểm tra độ siết, thay nắp chụp nếu bị nứt và đảm bảo cố định chắc chắn khi lắp đặt.

Ăn mòn trong môi trường nước mặn hoặc hóa chất

Nguyên nhân: Vật liệu không phù hợp với môi trường làm việc.

Biện pháp: Chọn van cổng ty chìm nắp chụp bằng inox hoặc vật liệu chống ăn mòn khi sử dụng cho môi trường đặc thù.

So Sánh Van Cổng Ty Chìm Nắp Chụp và Van Cổng Ty Chìm Tay Quay

Trong hệ thống đường ống công nghiệp và cấp nước đô thị, van cổng ty chìm là thiết bị được ưu tiên nhờ khả năng vận hành ổn định, kín nước tốt và thiết kế gọn gàng. Tuy nhiên, van cổng ty chìm lại được chia thành hai phiên bản phổ biến: van cổng ty chìm nắp chụp và van cổng ty chìm tay quay. Mỗi loại mang cấu tạo và cách vận hành khác nhau, phù hợp cho từng môi trường lắp đặt. Dưới đây là phân tích chi tiết giúp bạn lựa chọn loại van phù hợp nhất.

1. Van Cổng Ty Chìm Nắp Chụp – Giải Pháp Tối Ưu Cho Hệ Thống Chôn Ngầm

Khi các tuyến ống được lắp đặt dưới lòng đất, yếu tố an toàn – bền bỉ – gọn nhẹ luôn được đặt lên hàng đầu. Và đó chính là lý do van cổng ty chìm nắp chụp được sử dụng rộng rãi trong hệ thống cấp nước đô thị.

Nội dung chi tiết:

• Là loại van cổng ty chìm nhưng không có tay quay, thay vào đó là nắp chụp bảo vệ phía trên.
• Van được vận hành bằng tay vặn chữ T hoặc dụng cụ chuyên dụng, dễ thao tác khi van nằm sâu dưới mặt đất.
• Thiết kế này giúp:
  • Che chắn tốt đầu van khỏi tác động thời tiết, bùn đất, va chạm.
  • Hạn chế tối đa nguy cơ phá hoại trong môi trường công cộng.
  • Tối ưu chi phí lắp đặt do không cần bộ tay quay.
• Thường được sử dụng trong: mạng lưới cấp nước sạch, công trình đô thị, đường ống ngầm, khu dân cư, dự án hạ tầng.

2. Van Cổng Ty Chìm Tay Quay – Thuận Tiện Cho Lắp Đặt Lộ Thiên

Trong các hệ thống yêu cầu thao tác thường xuyên hoặc lắp nổi trên mặt đất, van cổng ty chìm tay quay luôn là lựa chọn phù hợp nhờ khả năng vận hành dễ dàng và nhanh chóng.

Nội dung chi tiết:

• Van giữ nguyên cấu tạo ty chìm (Non Rising Stem), tức là ty không trồi lên khi đóng/mở.
• Điểm khác biệt lớn nhất là van được trang bị tay quay (handwheel) để vận hành trực tiếp.
• Ưu điểm nổi bật:
  • Thao tác nhanh, không cần dụng cụ bổ trợ.
  • Dễ quan sát, dễ bảo trì.
  • Phù hợp với không gian rộng hoặc khu vực cần điều chỉnh lưu lượng thường xuyên.

• Ứng dụng phổ biến: nhà máy, trạm bơm, hệ thống PCCC, khu công nghiệp, các vị trí lắp đặt trên mặt đất.

3. So Sánh Chi Tiết Giữa Hai Loại Van

Để lựa chọn đúng loại van, bạn cần hình dung rõ cách chúng được sử dụng trong thực tế. Bảng so sánh dưới đây sẽ giúp bạn nhận biết sự khác nhau một cách trực quan nhất.

4. Nên Chọn Loại Nào Cho Công Trình Của Bạn?

Không có loại van nào “tốt hơn” tuyệt đối, mà quan trọng là phù hợp với môi trường sử dụng.

Gợi ý lựa chọn:

• Chọn van cổng ty chìm nắp chụp nếu bạn lắp đường ống ngầm, khu vực công cộng, nơi ít thao tác vận hành.
• Chọn van cổng ty chìm tay quay nếu van lắp ở vị trí lộ thiên, dễ tiếp cận, hoặc cần vận hành thường xuyên.

Mua Van Cổng Ty Chìm Joeun Korea – Thép Vinh Phú

Thép Vinh Phú là nhà cung cấp uy tín chuyên phân phối van cổng ty chìm Joeun Korea chính hãng với đầy đủ CO – CQ và chất lượng được kiểm định. Chúng tôi luôn có sẵn nhiều kích cỡ từ DN50 đến DN600, đáp ứng nhanh cho các công trình cấp nước, PCCC và công nghiệp.

Với kinh nghiệm lâu năm và đội ngũ kỹ thuật am hiểu, Thép Vinh Phú hỗ trợ khách hàng chọn đúng loại van, tư vấn lắp đặt và đảm bảo vận hành ổn định. Giá cạnh tranh, giao hàng nhanh và dịch vụ tận tâm giúp Thép Vinh Phú trở thành lựa chọn tin cậy cho mọi nhà thầu và đơn vị thi công.
