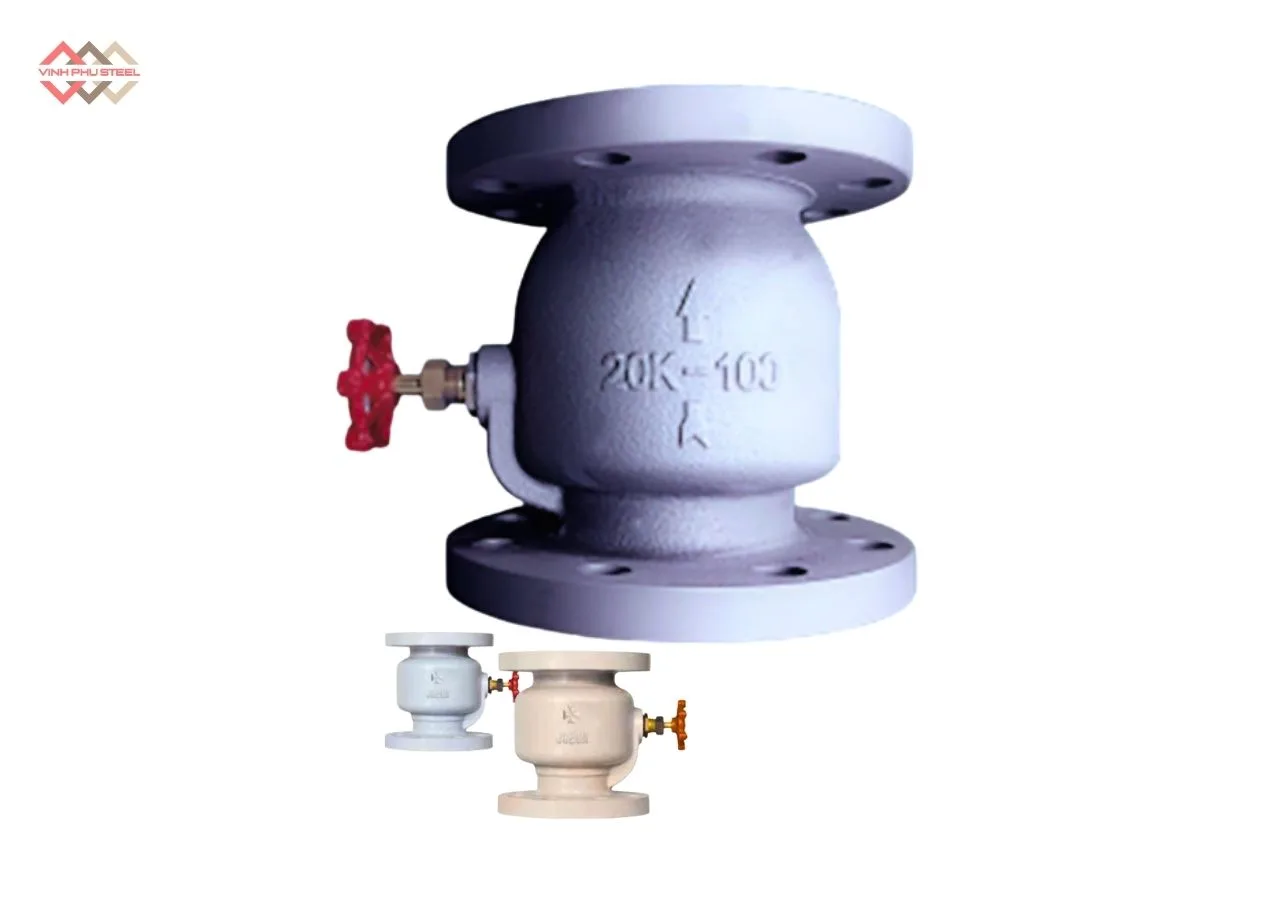

Van Một Chiều Nâng 20K Joeun Korea Mặt Bích – Lift Check Valve

Mô tả

Trong các hệ thống đường ống công nghiệp, van một chiều nâng (Lift Check Valve) đóng vai trò quan trọng trong việc kiểm soát dòng chảy, ngăn hiện tượng chảy ngược và bảo vệ thiết bị vận hành an toàn, ổn định. Đặc biệt với những hệ thống làm việc ở áp suất cao và yêu cầu kỹ thuật nghiêm ngặt, việc lựa chọn van một chiều chất lượng là yếu tố không thể bỏ qua.

Van Một Chiều Nâng 20K Joeun Korea là dòng Lift Check Valve cao cấp đến từ thương hiệu Joeun – Hàn Quốc, được thiết kế theo tiêu chuẩn áp lực JIS 20K, đáp ứng tốt các điều kiện vận hành khắc nghiệt trong môi trường công nghiệp. Sản phẩm nổi bật với kết cấu chắc chắn, độ kín cao, khả năng chịu áp lực và nhiệt độ vượt trội, phù hợp cho các hệ thống nước, hơi, dầu, khí nén và chất lỏng công nghiệp khác.

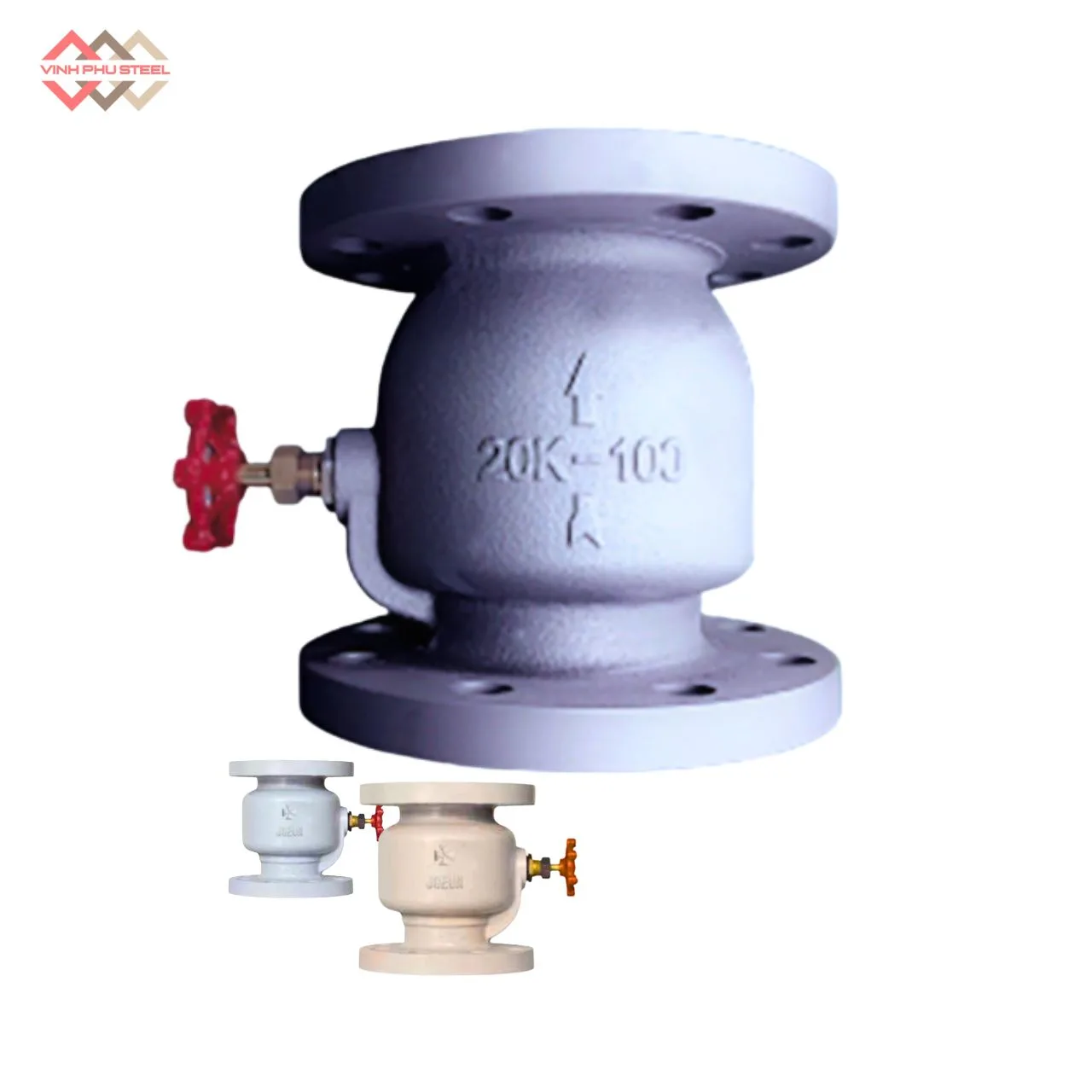

Van Một Chiều Nâng 20K Joeun Korea -Lift Check Valve

Van Một Chiều Nâng 20K (Lift Check Valve 20K) là loại van công nghiệp dùng để cho phép lưu chất chảy theo một chiều duy nhất và tự động ngăn dòng chảy ngược, hoạt động dựa trên chuyển động nâng – hạ thẳng đứng của đĩa van. Ký hiệu 20K thể hiện cấp áp lực làm việc theo tiêu chuẩn JIS, tương đương áp suất danh định khoảng 20 bar (≈ 2.0 MPa).

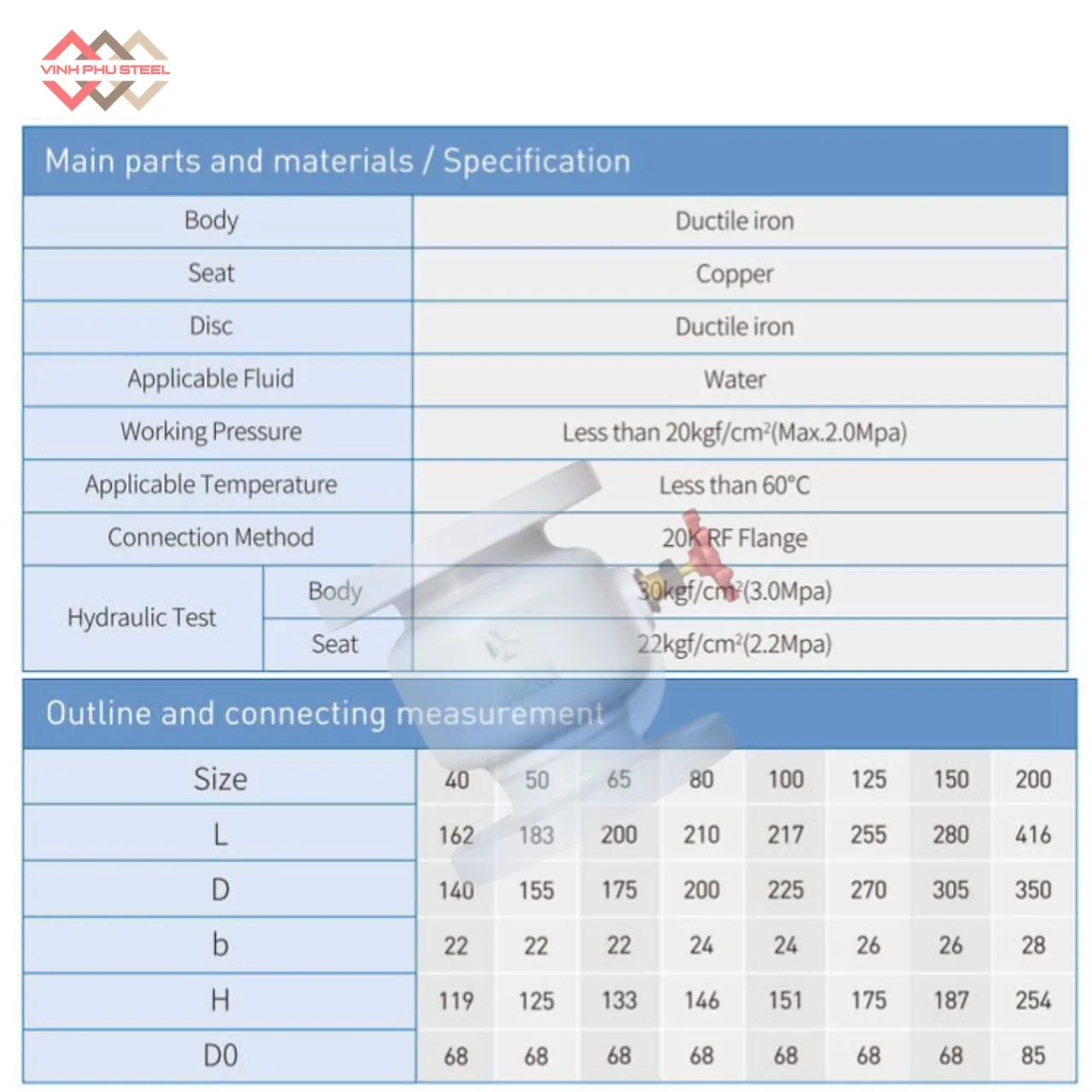

Thông Số Van Một Chiều Nâng 20K Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Gang dẻo (gang cầu)
• Kiểu van: Van một chiều dạng nâng, lift check valve
• Kiểu kết nối: Mặt bích
• Kích thước van: DN40 – DN200.
• Áp suất làm việc: 2.0 Mpa
• Nhiệt độ làm việc: Đến 60°C
• Môi trường sử dụng: Water
• Nhà cung cấp: Thép Vinh Phú.

Tải bộ Catalogue Joeun Korea tại đây. (Xem chi tiết thông tin tại: Trang 12)

Nguyên lý hoạt động của Van Một Chiều Nâng 20K (Lift Check Valve)

Van một chiều nâng 20K hoạt động hoàn toàn tự động, dựa trên chênh lệch áp suất của dòng lưu chất trong đường ống, không cần tác động từ bên ngoài.

Cụ thể nguyên lý như sau:

1. Khi dòng chảy đi đúng chiều

Áp lực của lưu chất tác động lên đĩa van, làm đĩa van nâng lên theo phương thẳng đứng khỏi bề mặt làm kín. Khi đó, cửa van mở và lưu chất đi qua một cách ổn định.

2. Khi áp suất giảm hoặc dòng chảy dừng

Lực đẩy của lưu chất không còn đủ để giữ đĩa van ở trạng thái mở. Trọng lực của đĩa van (hoặc lực lò xo trong một số thiết kế) sẽ kéo đĩa van hạ xuống, ép chặt vào bề mặt ghế van.

3. Khi xảy ra hiện tượng chảy ngược

Áp lực dòng chảy ngược tác động trực tiếp lên đĩa van, khiến van đóng kín ngay lập tức, ngăn không cho lưu chất chảy ngược, bảo vệ hệ thống và thiết bị phía sau.

Lưu ý kỹ thuật

• Van một chiều nâng thường được lắp đặt theo phương thẳng đứng hoặc trên đường ống nằm ngang nhưng dòng chảy phải đi từ dưới lên để đảm bảo đĩa van hoạt động chính xác.
• Đặc biệt phù hợp với hệ thống áp suất cao, lưu lượng ổn định.

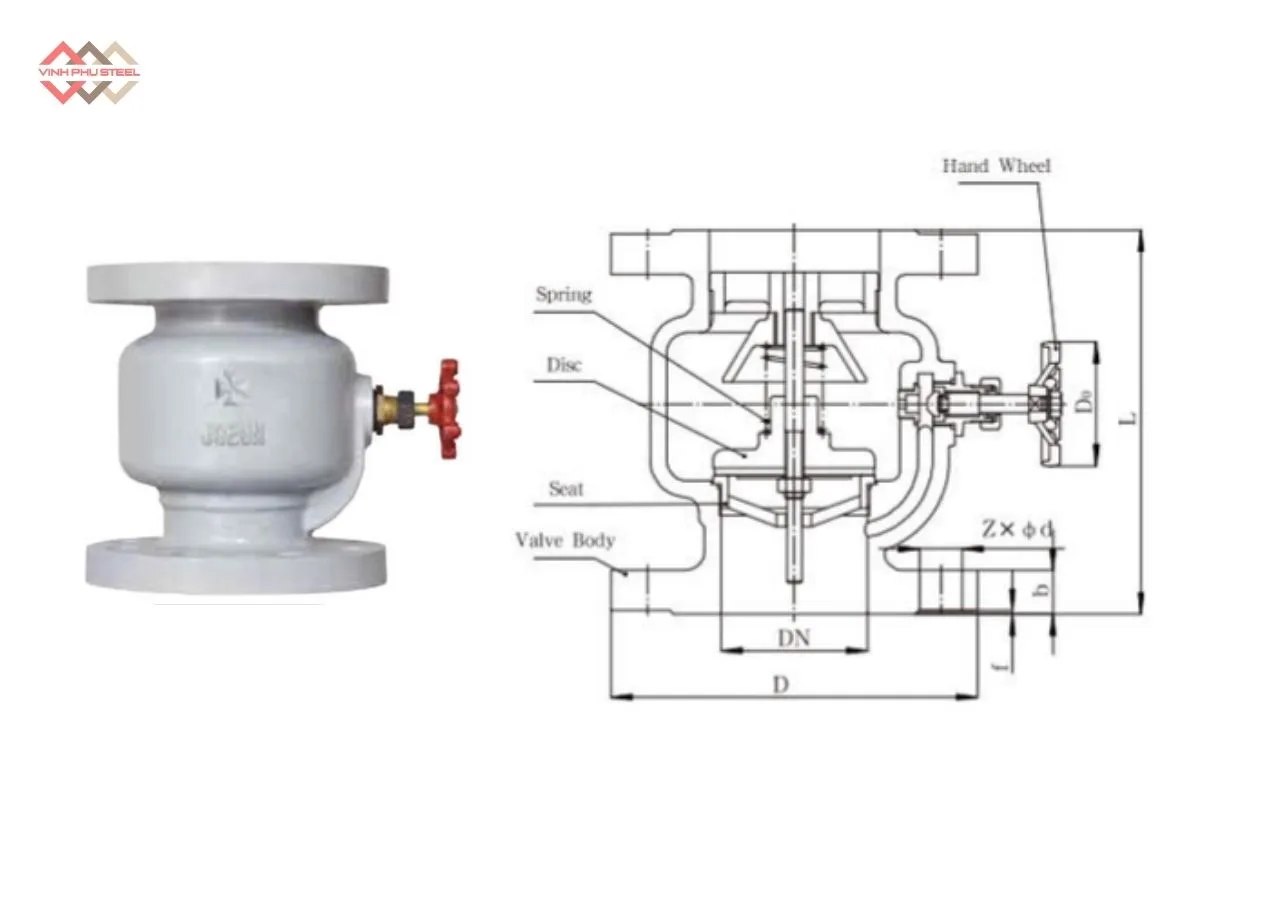

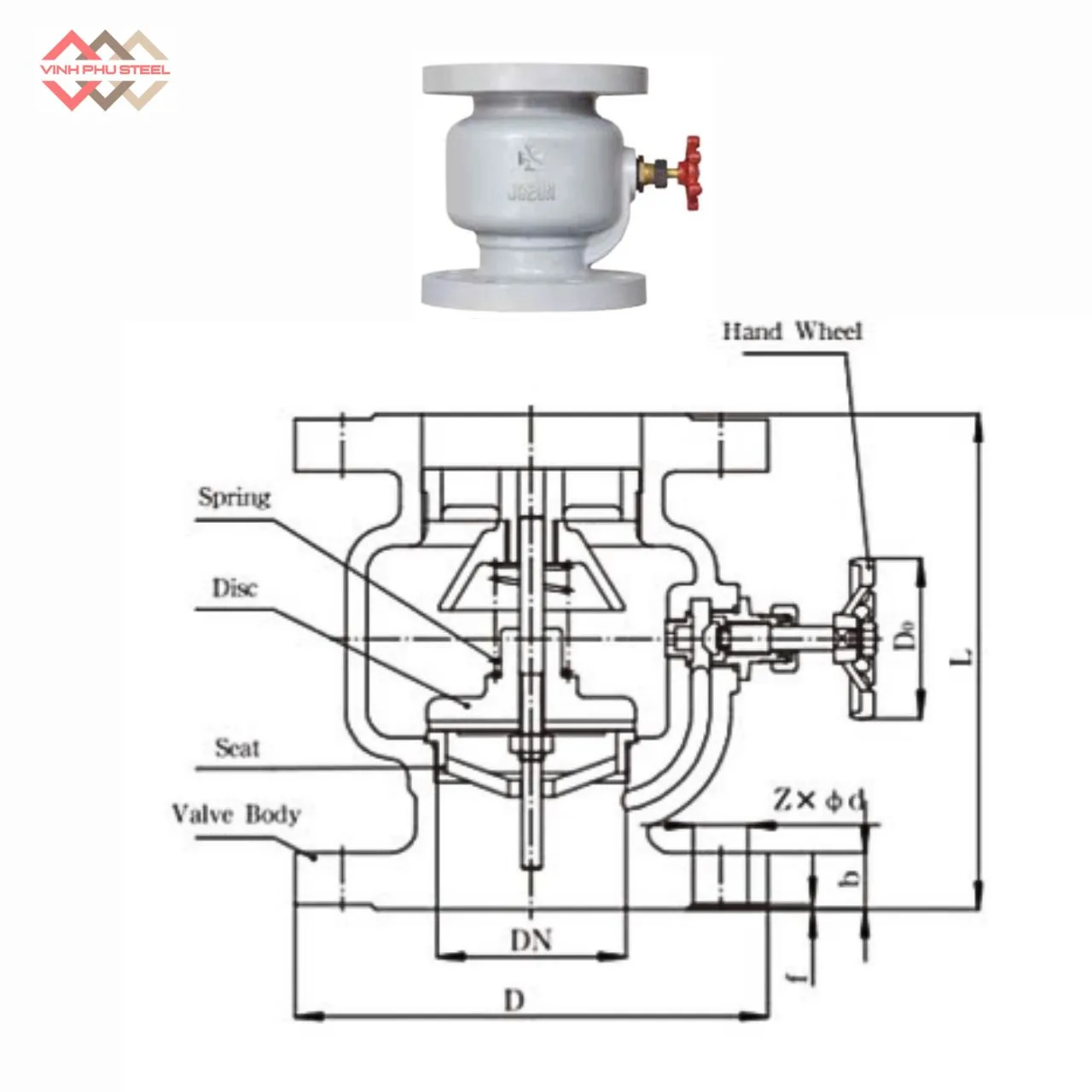

Cấu Tạo Của Van Một Chiều Nâng 20K Joeun Korea

Van một chiều nâng 20K trong bối cảnh sử dụng vật liệu gang dẻo, kết hợp seat bằng đồng và disc bằng gang dẻo, được thiết kế tối ưu cho các hệ thống áp suất cao, yêu cầu độ kín tốt và vận hành ổn định lâu dài. Cấu tạo chính của van bao gồm:

1. Thân van (Body – Gang dẻo)

   • Được đúc từ gang dẻo (Ductile Iron), có độ bền cơ học cao, chịu va đập và áp lực tốt hơn gang xám.
   • Kết nối mặt bích tiêu chuẩn JIS 20K, đảm bảo khả năng làm việc an toàn trong môi trường áp suất cao.

2. Đĩa van (Disc – Gang dẻo)

   • Chế tạo từ gang dẻo, có độ cứng và độ bền cao, hạn chế biến dạng trong quá trình đóng mở liên tục.
   • Đĩa van chuyển động nâng – hạ theo phương thẳng đứng, đóng vai trò trực tiếp trong việc cho phép hoặc ngăn dòng chảy.

3. Ghế van (Seat – Đồng)

   • Seat được làm từ đồng, có đặc tính dẻo, mềm hơn gang, giúp tăng độ kín khi đĩa van tiếp xúc.
   • Khả năng chống mài mòn và chống rò rỉ tốt, phù hợp với môi trường nước, hơi và chất lỏng công nghiệp.

4. Nắp van (Bonnet / Cap)

   • Làm từ gang dẻo, liên kết chắc chắn với thân van bằng bu lông.
   • Cho phép tháo lắp, bảo trì và kiểm tra các bộ phận bên trong một cách thuận tiện.

5. Gioăng làm kín (Gasket)

   • Được lắp tại các vị trí ghép nối giữa thân và nắp van.
   • Thường sử dụng gioăng chịu nhiệt, chịu áp, đảm bảo độ kín tổng thể cho van.

Ứng Dụng Của Van Một Chiều Nâng 20K Joeun Korea

Nhờ thiết kế chắc chắn, tiêu chuẩn áp lực JIS 20K và cấu tạo thân & disc bằng gang dẻo, seat bằng đồng, van một chiều nâng 20K được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng có yêu cầu cao về độ kín và độ bền.

Các ứng dụng tiêu biểu gồm:

• Hệ thống cấp – thoát nước công nghiệp

Ngăn hiện tượng chảy ngược trong đường ống nước sạch, nước kỹ thuật, giúp bảo vệ máy bơm và thiết bị phía sau.

• Hệ thống PCCC (Phòng cháy chữa cháy)

Được lắp đặt tại các tuyến ống chính, trạm bơm PCCC nhằm đảm bảo dòng nước chỉ chảy theo một chiều, tăng độ an toàn cho hệ thống.

• Hệ thống hơi nóng, nước nóng

Seat đồng giúp tăng độ kín, phù hợp cho các hệ thống hơi áp suất trung bình – cao, hạn chế rò rỉ khi vận hành liên tục.

• Nhà máy, khu công nghiệp

Ứng dụng trong các đường ống dẫn chất lỏng công nghiệp, nơi yêu cầu áp lực cao, độ ổn định và tuổi thọ lâu dài.

• Trạm bơm, hệ thống HVAC

Ngăn dòng chảy ngược khi bơm dừng hoạt động, giúp bảo vệ cánh bơm và duy trì hiệu suất hệ thống.

Với khả năng chống chảy ngược hiệu quả, độ kín cao và chi phí đầu tư hợp lý, van một chiều nâng 20K là lựa chọn phù hợp cho nhiều hệ thống kỹ thuật hiện nay.

Ưu Điểm Nổi Bật Của Van Một Chiều Nâng 20K Joeun Korea

Van một chiều nâng 20K được đánh giá cao trong các hệ thống đường ống công nghiệp nhờ sự kết hợp hài hòa giữa thiết kế kỹ thuật và vật liệu chế tạo, mang lại hiệu quả vận hành ổn định, an toàn và bền bỉ theo thời gian. Những ưu điểm nổi bật có thể kể đến như sau:

• Khả năng làm việc ổn định ở áp suất cao

Van được thiết kế theo tiêu chuẩn JIS 20K, đáp ứng tốt các hệ thống có áp lực lớn, hạn chế tối đa rủi ro rò rỉ hay hư hỏng trong quá trình vận hành liên tục.

• Độ kín cao, chống chảy ngược hiệu quả

Bề mặt tiếp xúc giữa các chi tiết đóng – mở được gia công chính xác, giúp van đóng kín nhanh và chắc chắn khi áp suất giảm hoặc dòng chảy đảo chiều, bảo vệ an toàn cho toàn bộ hệ thống.

• Độ bền cơ học và tuổi thọ lâu dài

Kết cấu van chắc chắn, chịu lực tốt, hạn chế biến dạng và mài mòn trong quá trình đóng mở lặp lại nhiều lần, phù hợp cho môi trường làm việc công nghiệp khắc nghiệt.

• Vận hành hoàn toàn tự động, tin cậy

Van hoạt động dựa trên chênh lệch áp suất của lưu chất, không cần tác động thủ công hay bộ điều khiển bên ngoài, giúp giảm chi phí vận hành và tăng tính ổn định.

• Thiết kế tối ưu cho bảo trì, bảo dưỡng

Cấu tạo đơn giản, dễ tháo lắp, thuận tiện cho việc kiểm tra và vệ sinh định kỳ, giúp rút ngắn thời gian dừng hệ thống khi bảo trì.

• Hiệu quả kinh tế cao

Van đáp ứng tốt các yêu cầu kỹ thuật phổ biến trong khi vẫn tối ưu chi phí đầu tư, là lựa chọn phù hợp cho nhiều công trình và dự án từ dân dụng đến công nghiệp.

• Tính ứng dụng linh hoạt

Phù hợp lắp đặt trong nhiều hệ thống như cấp nước, PCCC, hơi – nước nóng, trạm bơm, HVAC và các đường ống công nghiệp khác.

Van một chiều nâng 20K luôn là giải pháp đáng tin cậy trong việc kiểm soát dòng chảy, đảm bảo an toàn và nâng cao hiệu suất vận hành cho hệ thống đường ống.

Hướng Dẫn Lắp Đặt Van Một Chiều Nâng Đúng Kỹ Thuật

Để van một chiều nâng 20K hoạt động ổn định, đóng kín hiệu quả và đạt tuổi thọ tối đa, việc lắp đặt đúng kỹ thuật là yếu tố rất quan trọng. Dưới đây là các hướng dẫn chi tiết cần tuân thủ:

1. Xác định đúng chiều dòng chảy

• Trên thân van luôn có mũi tên chỉ hướng dòng chảy.
• Khi lắp đặt, cần đảm bảo hướng dòng chảy thực tế trùng với mũi tên trên thân van để van có thể mở – đóng chính xác.

2. Vị trí và tư thế lắp đặt

• Van một chiều nâng ưu tiên lắp trên đường ống thẳng đứng, với dòng chảy đi từ dưới lên trên để đĩa van nâng hạ đúng nguyên lý.
• Trường hợp lắp trên đường ống nằm ngang, cần đảm bảo trục chuyển động của đĩa van theo phương thẳng đứng và không bị cản trở.

3. Chuẩn bị đường ống trước khi lắp

• Làm sạch bên trong đường ống, loại bỏ cặn bẩn, xỉ hàn, tạp chất để tránh kẹt đĩa van.
• Kiểm tra mặt bích đường ống đảm bảo phẳng, đồng tâm, không cong vênh.

4. Lắp đặt mặt bích♦

• Sử dụng gioăng làm kín phù hợp với áp suất và môi trường làm việc.
• Siết bu lông theo hình chữ thập (đối xứng), lực siết đều tay để đảm bảo độ kín và tránh biến dạng thân van.

5. Khoảng cách lắp đặt hợp lý

• Nên bố trí đoạn ống thẳng trước và sau van (thường ≥ 5D) để dòng chảy ổn định, giúp van hoạt động chính xác và giảm rung động.

6. Kiểm tra sau lắp đặt

• Sau khi hoàn tất, tiến hành chạy thử hệ thống với áp suất thấp trước, sau đó tăng dần đến áp suất làm việc.
• Kiểm tra các vị trí mặt bích, thân van để đảm bảo không rò rỉ và van đóng mở trơn tru.

Lưu ý quan trọng

• Không lắp van tại vị trí có rung động mạnh hoặc áp suất thay đổi đột ngột liên tục.
• Tránh lắp ngược chiều hoặc lắp sai tư thế, vì có thể làm van không mở hoặc không đóng kín.

Lắp đặt đúng kỹ thuật sẽ giúp van một chiều nâng 20K phát huy tối đa khả năng chống chảy ngược, đảm bảo an toàn và nâng cao hiệu suất cho toàn bộ hệ thống đường ống.

Vấn Đề Của Van Một Chiều Nâng Và Biện Pháp

Trong quá trình vận hành thực tế, van một chiều nâng 20K có thể gặp một số sự cố do điều kiện làm việc, cách lắp đặt hoặc bảo trì chưa phù hợp. Việc nhận diện đúng nguyên nhân và áp dụng biện pháp xử lý kịp thời sẽ giúp hệ thống hoạt động ổn định và bền bỉ hơn

1. Van không mở hoặc mở không hết

Nguyên nhân:

• Áp suất dòng chảy không đủ để nâng đĩa van.
• Lắp sai tư thế hoặc sai chiều dòng chảy.
• Cặn bẩn, rác trong đường ống gây kẹt đĩa van.

Biện pháp:

• Kiểm tra lại điều kiện áp suất làm việc của hệ thống.
• Đảm bảo van được lắp đúng chiều và đúng tư thế khuyến nghị.
• Vệ sinh đường ống và các chi tiết bên trong van trước và trong quá trình sử dụng.

2. Van không đóng kín, bị rò rỉ

Nguyên nhân:

• Bề mặt tiếp xúc giữa đĩa van và ghế van bị mài mòn hoặc bám cặn.
• Áp suất ngược không đủ để ép đĩa van đóng kín.
• Gioăng làm kín bị lão hóa hoặc hư hỏng.

Biện pháp:

• Tháo van để vệ sinh, kiểm tra và làm sạch bề mặt làm kín.
• Thay thế gioăng mới khi cần thiết.
• Đảm bảo van được sử dụng trong dải áp suất phù hợp với thiết kế.

3. Van phát ra tiếng ồn hoặc rung lắc khi vận hành

Nguyên nhân:

• Lưu lượng thay đổi đột ngột, gây va đập mạnh khi đĩa van đóng.
• Van lắp gần bơm hoặc khu vực có rung động lớn.
• Dòng chảy không ổn định.

Biện pháp:

• Bố trí lại vị trí lắp van, tạo đoạn ống thẳng để ổn định dòng chảy.
• Kiểm soát tốc độ bơm, tránh thay đổi lưu lượng quá nhanh.
• Kiểm tra và gia cố hệ thống giá đỡ đường ống.

4. Đĩa van bị kẹt, đóng mở không linh hoạt

Nguyên nhân:

• Tạp chất, cặn bẩn tích tụ lâu ngày.
• Bôi trơn kém hoặc bảo trì không định kỳ.
• Van làm việc trong môi trường không phù hợp.

Biện pháp:

• Thực hiện bảo trì, vệ sinh định kỳ.
• Đảm bảo môi trường làm việc đúng với khuyến cáo của nhà sản xuất.
• Lắp thêm thiết bị lọc (Y lọc) trước van để hạn chế cặn bẩn.

5. Tuổi thọ van giảm nhanh

Nguyên nhân:

• Van thường xuyên làm việc vượt quá áp suất hoặc nhiệt độ cho phép.
• Lựa chọn van không phù hợp với môi chất sử dụng.
• Lắp đặt và vận hành sai kỹ thuật.

Biện pháp:

• Kiểm tra lại thông số kỹ thuật và điều kiện vận hành của hệ thống.
• Lựa chọn van đúng tiêu chuẩn, đúng mục đích sử dụng.
• Tuân thủ hướng dẫn lắp đặt và bảo trì định kỳ.

Hiểu rõ các vấn đề thường gặp và biện pháp khắc phục sẽ giúp van một chiều nâng 20K hoạt động ổn định, hạn chế sự cố, nâng cao hiệu quả và tuổi thọ cho toàn bộ hệ thống đường ống.

Cách Bảo Dưỡng Van Một Chiều Nâng 20K Đúng Kỹ Thuật

Bảo dưỡng định kỳ là yếu tố quan trọng giúp van một chiều nâng 20K duy trì khả năng đóng kín, vận hành ổn định và kéo dài tuổi thọ. Dưới đây là các bước và lưu ý bảo dưỡng cần thiết:

1. Lập kế hoạch bảo dưỡng định kỳ

• Thực hiện kiểm tra theo chu kỳ 3–6 tháng/lần hoặc tùy vào tần suất vận hành và môi trường làm việc.
• Với hệ thống có nhiều cặn bẩn, hơi nóng hoặc áp suất cao, nên rút ngắn chu kỳ kiểm tra.

2. Kiểm tra bên ngoài van

• Quan sát thân van, mặt bích, bu lông để phát hiện nứt, rò rỉ hoặc ăn mòn.
• Kiểm tra độ chặt của bu lông, siết lại nếu cần theo lực siết phù hợp.

3. Vệ sinh bên trong van

• Ngắt áp suất và xả sạch lưu chất trước khi tháo van.
• Tháo nắp van, vệ sinh đĩa van, ghế van và khoang van để loại bỏ cặn bẩn, rỉ sét hoặc tạp chất tích tụ.
• Không dùng vật sắc nhọn làm xước bề mặt làm kín.

4. Kiểm tra các chi tiết làm kín

• Kiểm tra tình trạng bề mặt tiếp xúc đóng – mở, đảm bảo không bị mòn lệch hoặc biến dạng.
• Kiểm tra gioăng làm kín, thay mới nếu gioăng bị chai cứng, nứt hoặc mất độ đàn hồi.

5. Kiểm tra khả năng đóng – mở

• Sau khi vệ sinh, lắp lại các bộ phận và kiểm tra hành trình nâng – hạ của đĩa van.
• Đảm bảo đĩa van di chuyển trơn tru, không bị kẹt hay cản trở.

6. Chạy thử sau bảo dưỡng

• Vận hành hệ thống ở áp suất thấp trước, sau đó tăng dần lên áp suất làm việc.
• Theo dõi tiếng ồn, rung động và khả năng đóng kín của van trong quá trình chạy thử.

Khuyến nghị bổ sung

• Lắp Y lọc trước van để hạn chế cặn bẩn đi vào bên trong.
• Không vận hành van vượt quá áp suất và nhiệt độ cho phép.
• Ghi chép lịch sử bảo dưỡng để dễ theo dõi và xử lý sự cố kịp thời.

Bảo dưỡng đúng cách và định kỳ sẽ giúp van một chiều nâng 20K luôn hoạt động ổn định, hạn chế rò rỉ và đảm bảo an toàn cho toàn bộ hệ thống đường ống.

Mua Van Một Chiều Nâng 20K Joeun Korea Chính Hãng

Khi tìm kiếm giải pháp van một chiều chống chảy ngược chất lượng cao cho hệ thống đường ống công nghiệp, việc lựa chọn sản phẩm chính hãng – giá cạnh tranh – thời gian giao nhanh luôn là ưu tiên hàng đầu. Thép Vinh Phú tự hào là đối tác cung cấp Van Một Chiều Nâng 20K Joeun Korea – sản phẩm đến từ thương hiệu uy tín Hàn Quốc, đáp ứng hoàn hảo yêu cầu kỹ thuật, hiệu suất và chi phí của doanh nghiệp.

Vì sao chọn Van Một Chiều Nâng 20K Joeun Korea tại Vinh Phú?

• Chính hãng Joeun Korea – Chất lượng sản xuất theo tiêu chuẩn cao, độ bền vượt trội, vận hành ổn định trong môi trường áp lực cao.
• Giá rẻ, cạnh tranh – Nhờ quy mô cung ứng lớn và chính sách giá tốt, Vinh Phú mang đến mức giá tối ưu nhất cho khách hàng.
• Hỗ trợ kỹ thuật chuyên sâu – Đội ngũ kỹ thuật của Vinh Phú tư vấn chọn đúng mã van phù hợp với hệ thống của bạn.
• Hàng sẵn kho – giao nhanh – Đáp ứng kịp tiến độ thi công, vận hành dự án.
• Chế độ bảo hành & hậu mãi rõ ràng – An tâm sử dụng lâu dài.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất
