Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea – Check Valve

Mô tả

Trong các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy và ngăn hiện tượng chảy ngược đóng vai trò vô cùng quan trọng nhằm bảo vệ thiết bị và đảm bảo an toàn vận hành. Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea là giải pháp được nhiều kỹ sư và nhà thầu tin tưởng nhờ thiết kế chắc chắn, vật liệu inox cao cấp và khả năng vận hành ổn định trong môi trường áp suất – nhiệt độ cao.

Sản phẩm không chỉ đáp ứng tốt các tiêu chuẩn kỹ thuật khắt khe mà còn phù hợp với nhiều ứng dụng như cấp thoát nước, PCCC, hơi nóng, hóa chất và thực phẩm, mang lại hiệu quả sử dụng lâu dài và tiết kiệm chi phí bảo trì.

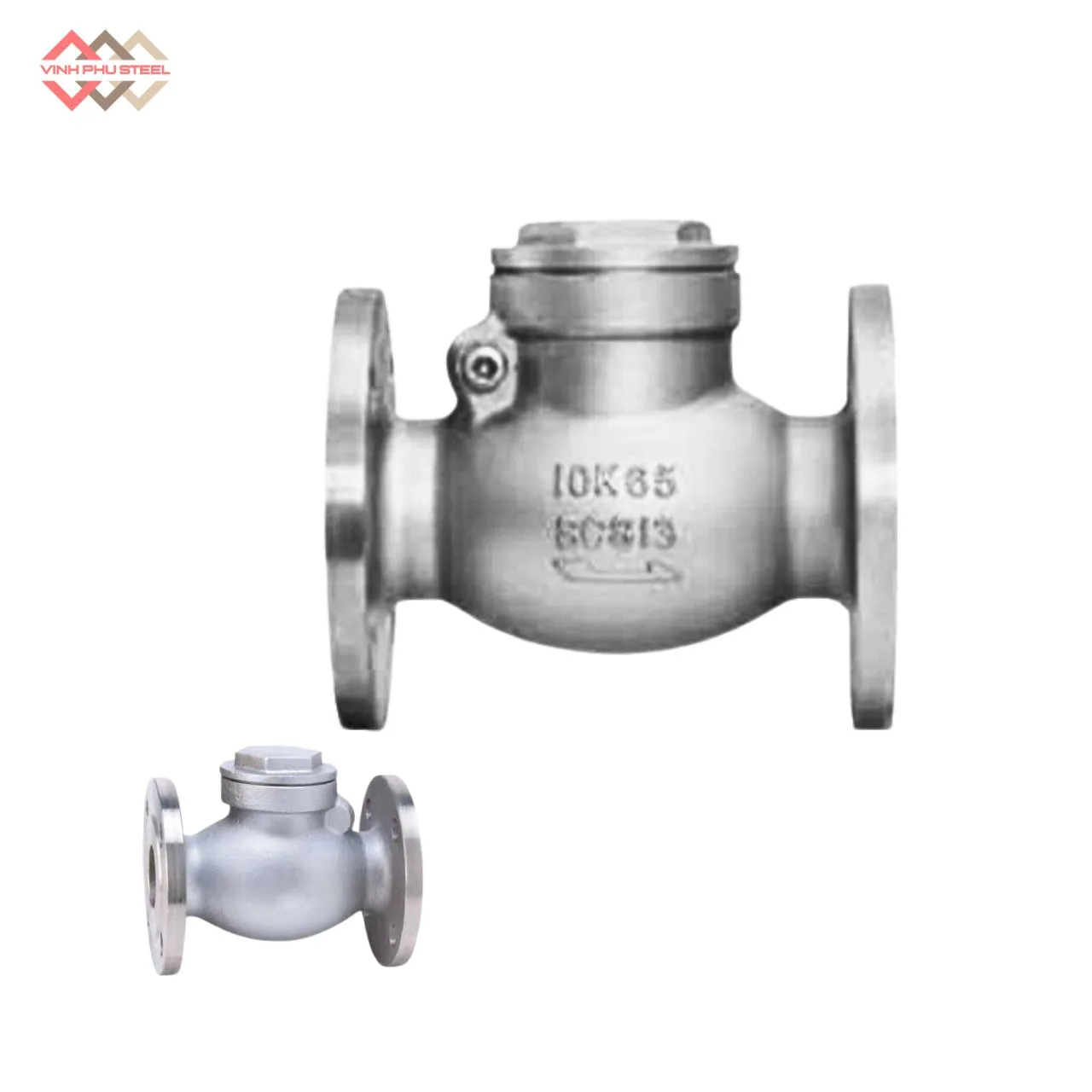

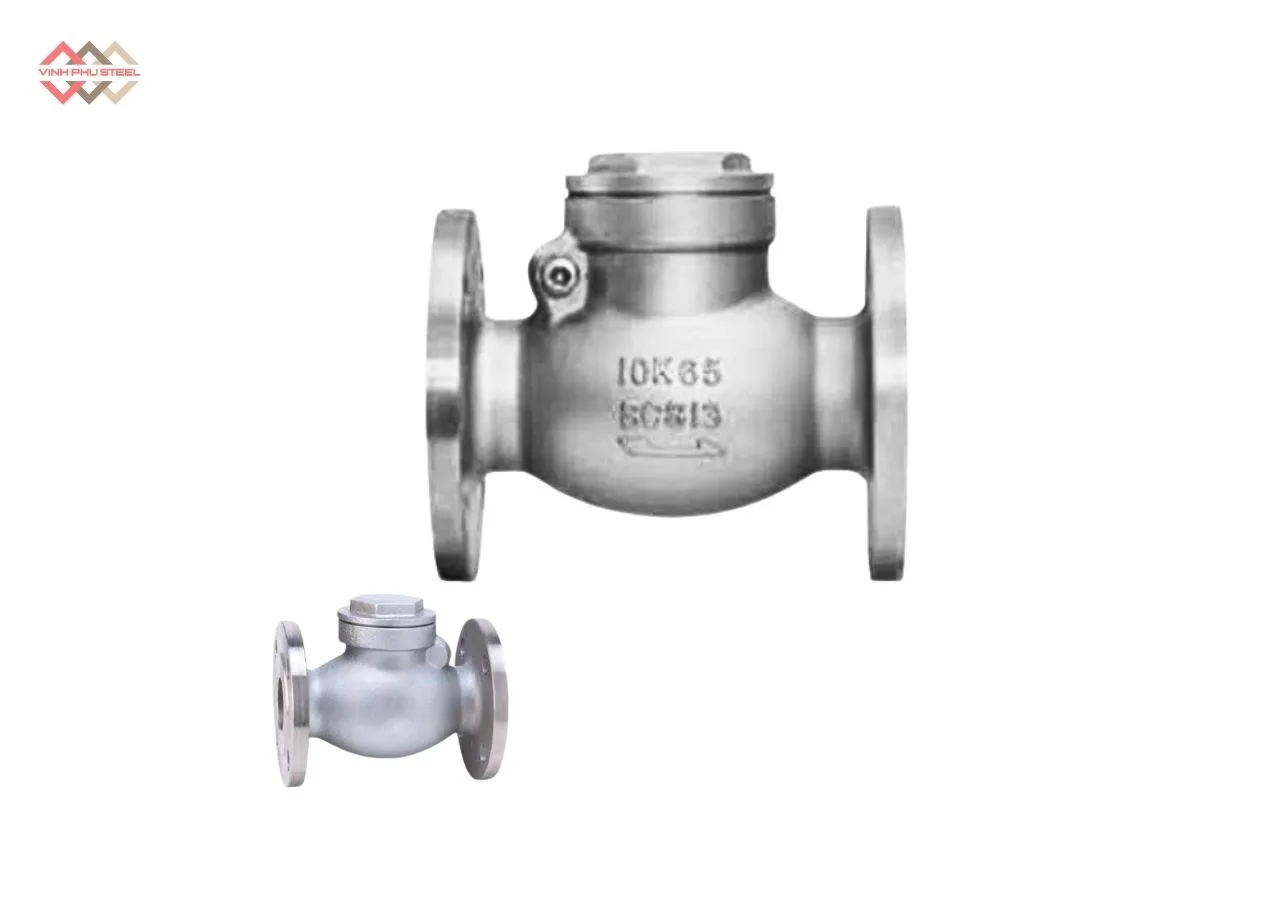

Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea

Van Một Chiều Lá Lật Inox Nối Bích là loại van công nghiệp được thiết kế cho phép lưu chất (nước, hơi, khí, dầu, hóa chất…) chỉ chảy theo một chiều nhất định và tự động đóng lại khi dòng chảy đảo chiều, nhằm ngăn hiện tượng chảy ngược trong hệ thống đường ống.

Van hoạt động dựa trên lá van dạng lật (swing disc): khi có áp lực dòng chảy, lá van mở ra; khi áp lực giảm hoặc dòng chảy ngược, lá van tự động đóng lại nhờ trọng lực hoặc lực hồi, không cần tác động bên ngoài. Thân van được chế tạo từ inox (thép không gỉ) giúp chống ăn mòn, chịu áp lực và nhiệt độ cao, phù hợp với nhiều môi trường làm việc khắc nghiệt.

Với kiểu kết nối mặt bích, van đảm bảo độ kín cao, lắp đặt chắc chắn, an toàn và thuận tiện cho bảo trì, thường được sử dụng trong các hệ thống cấp thoát nước, PCCC, hơi nóng, hóa chất, thực phẩm và các ngành công nghiệp nặng.

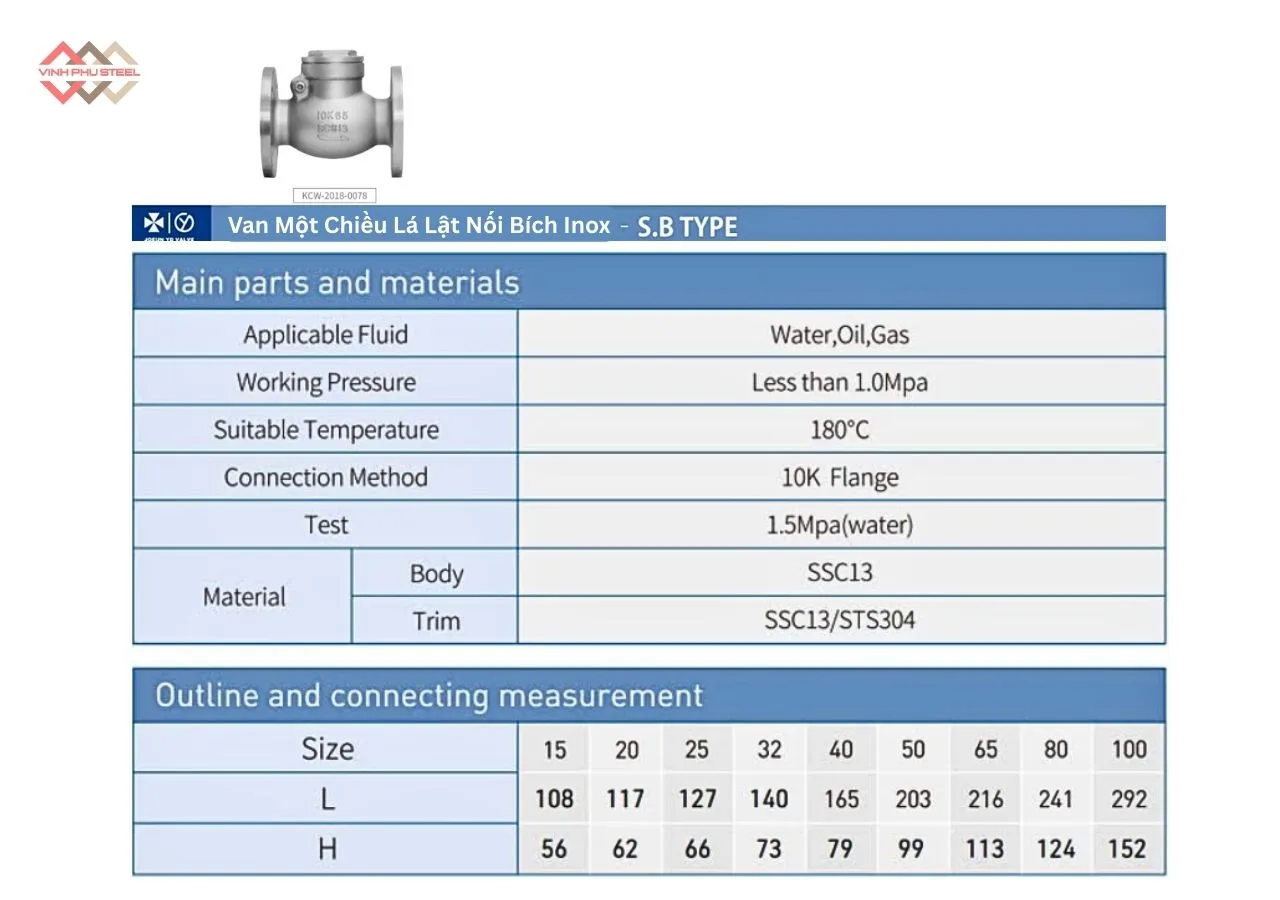

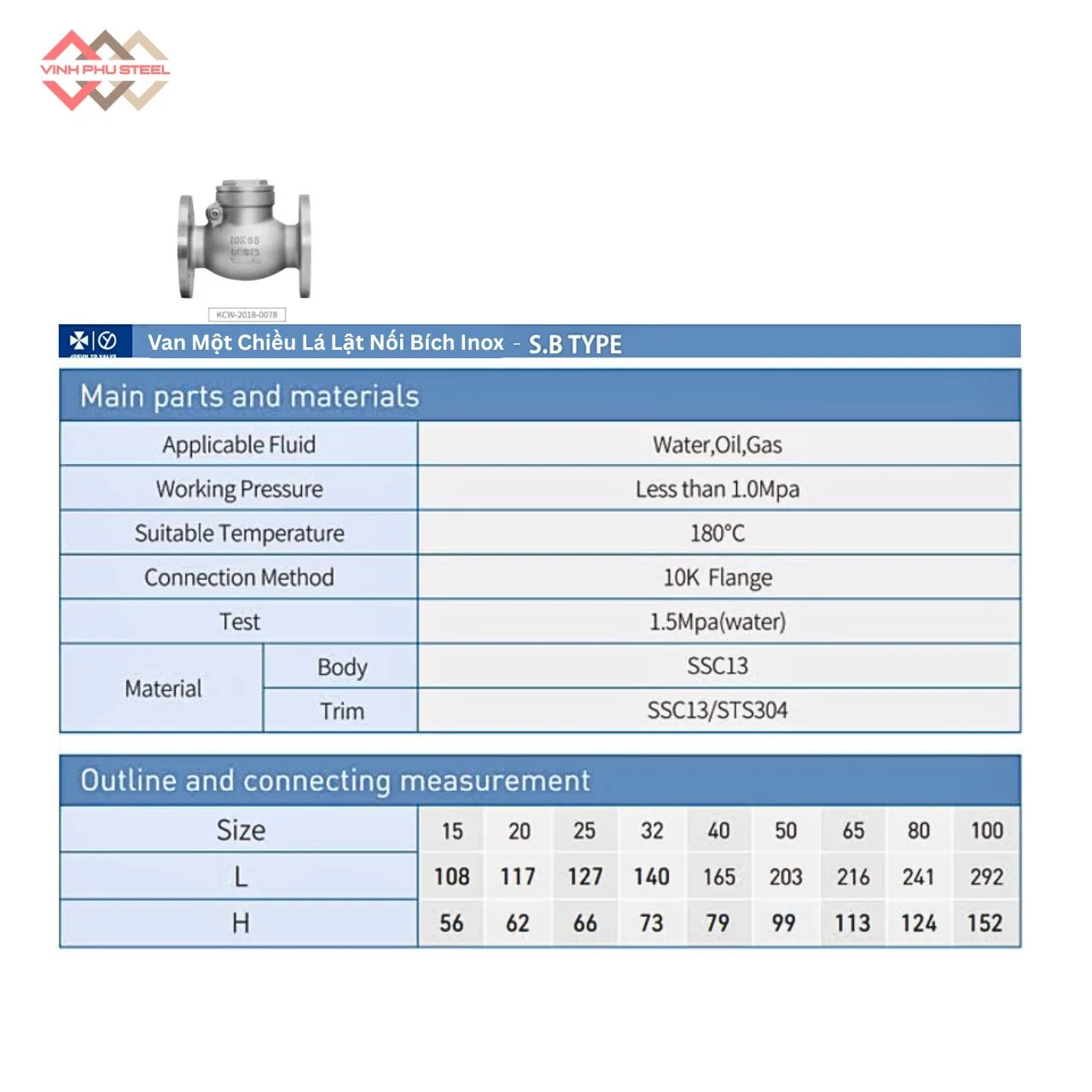

Thông Số Van Một Chiều Lá Lật Inox Nối BíchJoeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không gỉ SSC13
• Kiểu van: Van một chiều, check valve
• Kiểu kết nối: Ren trong (ren cái)
• Kích thước van: DN15 – DN100.
• Áp suất làm việc: 1.5 Mpa
• Nhiệt độ làm việc: Đến 180°C
• Môi trường sử dụng: Nước, dầu, khí
• Nhà cung cấp: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 19)

Nguyên Lý Hoạt Động Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea

Để đảm bảo dòng lưu chất luôn di chuyển theo đúng hướng và ngăn chảy ngược gây hư hỏng thiết bị, van một chiều lá lật inox nối bích được thiết kế với nguyên lý hoạt động đơn giản nhưng rất hiệu quả.

1. Nguyên lý chung

Van cho phép lưu chất chỉ đi theo một chiều cố định. Mọi quá trình đóng – mở của van đều diễn ra tự động, dựa trên áp lực dòng chảy trong hệ thống đường ống, không cần can thiệp từ bên ngoài.

2. Khi van mở

Khi lưu chất chảy đúng chiều thiết kế, áp lực dòng chảy tác động lên lá van dạng lật, làm lá van mở ra. Nhờ cấu tạo thông thoáng, lưu chất đi qua dễ dàng, hạn chế tổn thất áp suất và đảm bảo lưu lượng ổn định.

3. Khi van đóng

Khi dòng chảy ngừng lại hoặc xuất hiện hiện tượng chảy ngược, áp suất trong đường ống thay đổi. Lúc này, lá van tự động lật về vị trí đóng nhờ trọng lực (hoặc lực lò xo hỗ trợ ở một số mẫu), giúp ngăn không cho lưu chất chảy ngược lại.

4. Hiệu quả mang lại

• Bảo vệ máy bơm và thiết bị trong hệ thống
• Giảm rủi ro sự cố do dòng chảy ngược
• Tăng độ an toàn và tuổi thọ cho đường ống

Với nguyên lý hoạt động rõ ràng và ổn định, van một chiều lá lật inox nối bích là lựa chọn phù hợp cho các hệ thống cấp thoát nước, PCCC, hơi nóng, hóa chất và nhiều lĩnh vực công nghiệp khác.

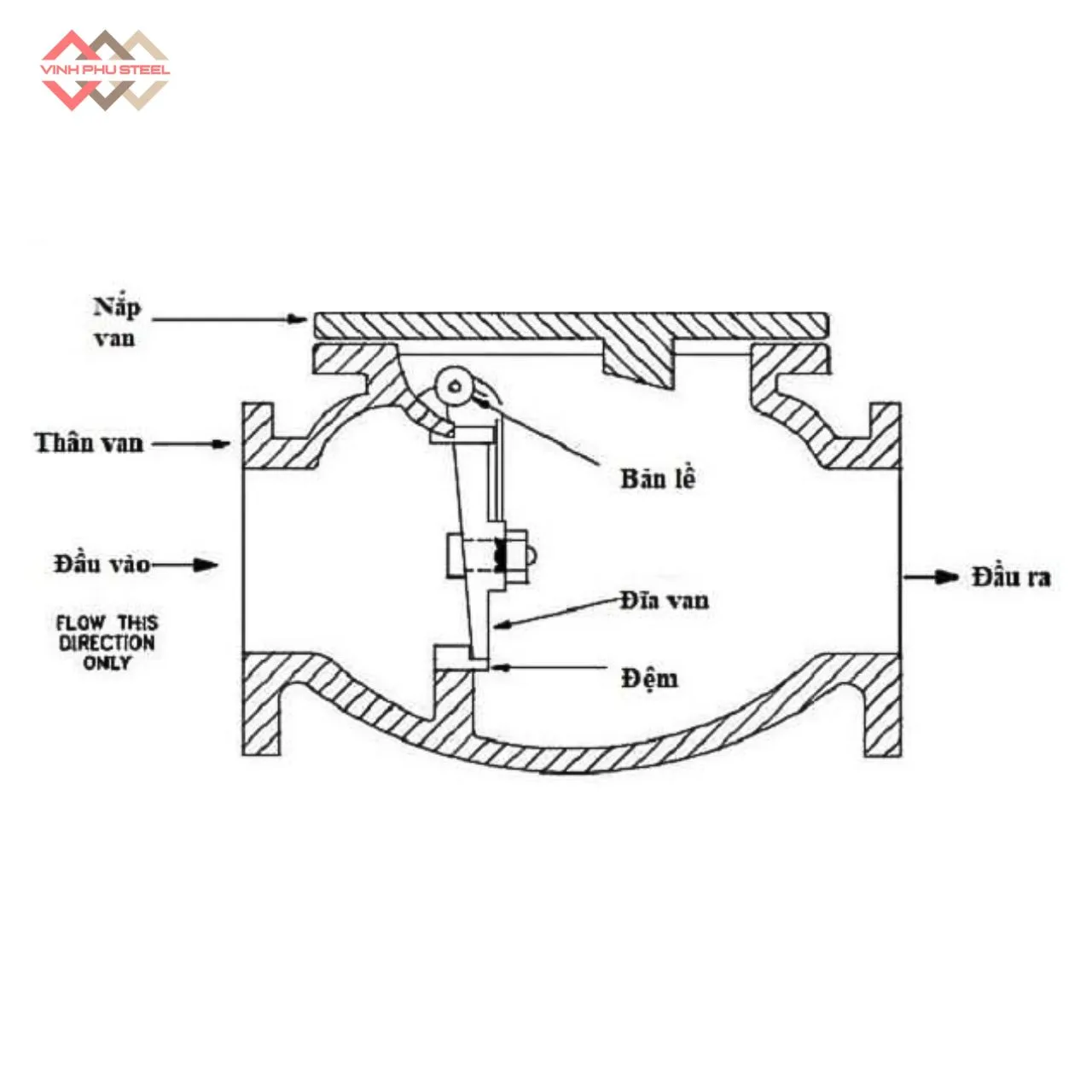

Cấu Tạo Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea

Để đảm bảo khả năng ngăn dòng chảy ngược hiệu quả và vận hành ổn định trong thời gian dài, van một chiều lá lật inox nối bích được thiết kế với cấu tạo đơn giản nhưng chắc chắn, gồm các bộ phận chính sau:

1. Thân van

Thân van được chế tạo từ inox (thép không gỉ) có khả năng chống ăn mòn, chịu áp lực và nhiệt độ cao. Bộ phận này có nhiệm vụ bao bọc toàn bộ kết cấu bên trong, đồng thời đảm bảo độ kín và an toàn khi làm việc trong các môi trường khắc nghiệt.

2. Lá van (đĩa van)

Lá van có dạng bản lật (swing disc), là bộ phận trực tiếp đóng – mở để kiểm soát dòng chảy. Khi có lưu chất chảy đúng chiều, lá van mở ra; khi dòng chảy ngừng hoặc đảo chiều, lá van tự động đóng lại để ngăn chảy ngược.

3. Trục bản lề

Trục bản lề kết nối lá van với thân van, cho phép lá van xoay linh hoạt trong quá trình đóng – mở. Bộ phận này được gia công chính xác, giúp van vận hành êm ái và hạn chế mài mòn.

4. Gioăng làm kín

Gioăng làm kín được lắp tại vị trí tiếp xúc giữa lá van và thân van, có nhiệm vụ ngăn rò rỉ lưu chất khi van ở trạng thái đóng. Gioăng thường làm từ cao su, PTFE hoặc vật liệu phù hợp với từng môi trường làm việc.

5. Mặt bích kết nối

Van sử dụng kết nối mặt bích theo các tiêu chuẩn phổ biến, giúp việc lắp đặt vào hệ thống đường ống chắc chắn, kín khít và thuận tiện cho bảo trì, thay thế.

Nhờ cấu tạo bền bỉ và hợp lý, van một chiều lá lật inox nối bích đáp ứng tốt yêu cầu kỹ thuật trong các hệ thống cấp thoát nước, PCCC, hơi nóng, hóa chất và thực phẩm công nghiệp.

Ưu Điểm Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea

Nhờ thiết kế hợp lý và sử dụng vật liệu inox chất lượng cao, van một chiều lá lật inox nối bích mang lại nhiều ưu điểm nổi bật, đáp ứng tốt yêu cầu vận hành ổn định và an toàn cho hệ thống đường ống công nghiệp.

1. Ngăn dòng chảy ngược hiệu quả

Van hoạt động hoàn toàn tự động, giúp ngăn chảy ngược lưu chất nhanh chóng, bảo vệ máy bơm, đường ống và các thiết bị phía sau khỏi hư hỏng.

2. Vận hành ổn định, không cần điều khiển

Với nguyên lý đóng – mở dựa trên áp lực dòng chảy, van không cần điện, khí nén hay điều khiển bên ngoài, giúp giảm chi phí vận hành và hạn chế sự cố kỹ thuật.

3. Độ bền cao, chống ăn mòn tốt

Thân van và các bộ phận chính được làm từ inox (thép không gỉ), có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn hiệu quả, phù hợp với nhiều môi trường làm việc khác nhau.

4. Tổn thất áp suất thấp

Thiết kế lá lật thông thoáng giúp lưu chất đi qua dễ dàng, giảm sụt áp, đảm bảo lưu lượng ổn định cho toàn bộ hệ thống.

5. Lắp đặt chắc chắn, dễ bảo trì

Kiểu kết nối mặt bích giúp van được lắp đặt an toàn, kín khít và thuận tiện cho việc tháo lắp, bảo dưỡng hoặc thay thế khi cần thiết.

6. Ứng dụng linh hoạt, đa dạng

Van một chiều lá lật inox nối bích phù hợp sử dụng trong nhiều hệ thống như cấp thoát nước, PCCC, hơi nóng, hóa chất, thực phẩm và các ngành công nghiệp khác.

Nhờ những ưu điểm trên, van một chiều lá lật inox nối bích luôn là lựa chọn được ưu tiên trong các hệ thống yêu cầu độ an toàn cao và vận hành bền bỉ lâu dài.

Ứng Dụng Van Một Chiều Lá Lật Inox Nối Bích Joeun Korea

Nhờ thiết kế lá lật vận hành tự động, vật liệu inox bền bỉ và kết nối mặt bích chắc chắn, van một chiều lá lật inox nối bích được ứng dụng rộng rãi trong nhiều hệ thống đường ống, từ dân dụng đến công nghiệp nặng, nơi yêu cầu cao về độ an toàn và độ ổn định vận hành.

1. Hệ thống cấp nước sinh hoạt và công nghiệp

Trong các hệ thống cấp nước, van được lắp đặt sau máy bơm hoặc tại các nhánh đường ống chính để ngăn hiện tượng nước chảy ngược khi bơm dừng hoạt động. Điều này giúp bảo vệ máy bơm, hạn chế rò rỉ và duy trì áp lực ổn định cho toàn hệ thống.

2. Hệ thống thoát nước và xử lý nước thải

Van một chiều lá lật inox nối bích được sử dụng phổ biến trong các hệ thống thoát nước, trạm bơm nước thải nhằm ngăn nước hồi lưu gây tràn ngược, hư hỏng thiết bị và ô nhiễm môi trường xung quanh.

3. Hệ thống phòng cháy chữa cháy (PCCC)

Trong hệ thống PCCC, van có vai trò giữ áp suất ổn định trong đường ống, ngăn dòng nước chảy ngược về bể hoặc máy bơm, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố cháy nổ xảy ra.

4. Hệ thống hơi nóng, khí nén và dầu

Với khả năng chịu áp lực và nhiệt độ cao, van được lắp đặt trong các hệ thống hơi nóng, khí nén, dầu nóng, giúp kiểm soát dòng chảy một chiều, hạn chế va đập thủy lực và đảm bảo an toàn cho thiết bị.

5. Ngành công nghiệp hóa chất

Nhờ đặc tính chống ăn mòn vượt trội của inox, van phù hợp sử dụng trong các đường ống dẫn hóa chất, dung môi hoặc chất lỏng có tính ăn mòn, giúp bảo vệ hệ thống và kéo dài tuổi thọ thiết bị.

6. Ngành thực phẩm và đồ uống

Van một chiều lá lật inox nối bích đáp ứng các yêu cầu về vệ sinh, không gây nhiễm bẩn lưu chất, dễ vệ sinh và bảo trì, nên được ứng dụng trong các nhà máy chế biến thực phẩm, đồ uống và dược phẩm.

7. Nhà máy, khu công nghiệp và công trình hạ tầng

Van được lắp đặt trong các hệ thống đường ống tổng của nhà máy, khu công nghiệp, công trình hạ tầng, góp phần đảm bảo quá trình vận hành liên tục, an toàn và ổn định.

Với phạm vi ứng dụng đa dạng và hiệu quả sử dụng cao, van một chiều lá lật inox nối bích là giải pháp tối ưu cho các hệ thống đường ống yêu cầu khả năng ngăn dòng chảy ngược, độ bền lâu dài và tính an toàn cao.

Hướng Dẫn Lắp Đặt Van Một Chiều Lá Lật Inox Nối Bích

Để van một chiều lá lật inox nối bích hoạt động ổn định, ngăn dòng chảy ngược hiệu quả và kéo dài tuổi thọ, việc lắp đặt đúng kỹ thuật là yếu tố rất quan trọng. Dưới đây là các bước lắp đặt cơ bản cần tuân thủ:

1. Kiểm tra van trước khi lắp đặt

• Kiểm tra ngoại quan van, đảm bảo không bị móp méo, nứt vỡ trong quá trình vận chuyển.
• Kiểm tra lá van bên trong, đảm bảo lá lật đóng – mở linh hoạt, không bị kẹt.
• Xác định chiều dòng chảy theo mũi tên được ký hiệu trên thân van.

2. Chuẩn bị đường ống và phụ kiện

• Làm sạch mặt bích đường ống, loại bỏ bụi bẩn, rỉ sét hoặc cặn bám.
• Chuẩn bị gioăng làm kín phù hợp với kích thước và môi trường làm việc.
• Đảm bảo hai mặt bích đường ống thẳng hàng, không bị lệch tâm.

3. Định vị và lắp van vào đường ống

• Đặt van vào đúng vị trí giữa hai mặt bích, hướng mũi tên trên thân van trùng với chiều dòng chảy.
• Lắp gioăng vào giữa hai mặt bích để đảm bảo độ kín.
• Căn chỉnh van sao cho cân đối, tránh tình trạng van bị nghiêng hoặc chịu lực không đều.

4. Siết bulong mặt bích

• Lắp bulong và đai ốc theo kiểu siết chéo, siết đều từng bước để đảm bảo lực phân bố đồng đều.
• Không siết quá chặt đột ngột nhằm tránh làm hỏng gioăng hoặc biến dạng thân van.

5. Kiểm tra sau khi lắp đặt

• Sau khi lắp xong, vận hành thử hệ thống để kiểm tra độ kín và khả năng đóng – mở của van.
• Quan sát các vị trí mặt bích, nếu phát hiện rò rỉ cần siết lại bulong cho đều.

6. Một số lưu ý khi lắp đặt

• Nên lắp van ở đoạn ống thẳng, tránh vị trí quá gần co, cút để van hoạt động ổn định.
• Đối với đường ống ngang, cần lắp van đúng chiều để lá van lật lên – xuống tự nhiên.
• Thực hiện bảo dưỡng, kiểm tra định kỳ để đảm bảo van luôn hoạt động hiệu quả.

Việc lắp đặt đúng quy trình không chỉ giúp van một chiều lá lật inox nối bích phát huy tối đa hiệu quả mà còn góp phần đảm bảo an toàn và độ bền cho toàn bộ hệ thống đường ống.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình vận hành, van một chiều lá lật inox nối bích có thể gặp một số sự cố do điều kiện làm việc, lắp đặt chưa đúng kỹ thuật hoặc thiếu bảo dưỡng định kỳ. Việc nhận biết sớm nguyên nhân và áp dụng biện pháp khắc phục kịp thời sẽ giúp hệ thống hoạt động ổn định và bền bỉ hơn.

1. Van không mở hoặc mở không hết

Nguyên nhân:

• Lắp van sai chiều dòng chảy
• Áp suất dòng chảy không đủ để đẩy lá van mở
• Cặn bẩn, rác mắc kẹt bên trong van

Biện pháp khắc phục:

• Kiểm tra và lắp lại van đúng chiều theo mũi tên trên thân van
• Đảm bảo áp suất làm việc phù hợp với thông số kỹ thuật của van
• Tháo van để vệ sinh, loại bỏ cặn bẩn bên trong

2. Van không đóng kín, xảy ra chảy ngược

Nguyên nhân:

• Lá van hoặc gioăng làm kín bị mòn, hư hỏng
• Cặn bẩn bám tại vị trí tiếp xúc giữa lá van và thân van
• Van bị lệch tâm do lắp đặt không đúng kỹ thuật

Biện pháp khắc phục:

• Kiểm tra và thay thế gioăng hoặc lá van nếu cần
• Vệ sinh bề mặt làm kín định kỳ
• Căn chỉnh lại vị trí lắp đặt, đảm bảo van thẳng hàng với đường ống

3. Rò rỉ tại vị trí mặt bích

Nguyên nhân:

• Gioăng lắp không đúng loại hoặc sai kích thước
• Bulong siết không đều hoặc siết quá chặt
• Mặt bích đường ống bị cong vênh

Biện pháp khắc phục:

• Sử dụng gioăng phù hợp với môi trường và kích thước mặt bích
• Siết bulong theo kiểu chéo, đều lực
• Kiểm tra và xử lý lại bề mặt mặt bích trước khi lắp đặt

4. Van phát ra tiếng ồn khi vận hành

Nguyên nhân:

• Dòng chảy quá mạnh gây va đập lá van
• Van lắp gần co, cút hoặc vị trí dòng chảy xoáy
• Hệ thống xuất hiện hiện tượng búa nước

Biện pháp khắc phục:

• Điều chỉnh lưu lượng phù hợp với thiết kế van
• Lắp van ở đoạn ống thẳng, tránh vị trí dòng chảy rối
• Bổ sung thiết bị giảm chấn hoặc chống búa nước nếu cần

5. Van nhanh xuống cấp, tuổi thọ thấp

Nguyên nhân:

• Môi trường làm việc có tính ăn mòn cao
• Không bảo dưỡng, vệ sinh định kỳ
• Sử dụng van không phù hợp với áp suất và nhiệt độ làm việc

Biện pháp khắc phục:

• Lựa chọn vật liệu inox phù hợp với môi trường sử dụng
• Thực hiện kiểm tra, bảo dưỡng định kỳ theo khuyến cáo
• Đảm bảo van làm việc đúng dải áp suất và nhiệt độ cho phép

Việc hiểu rõ các vấn đề thường gặp và biện pháp khắc phục sẽ giúp van một chiều lá lật inox nối bích luôn hoạt động ổn định, giảm thiểu sự cố và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

So Sánh Van Một Chiều Lá Lật Và Van Một Chiều Lò Xo

Van một chiều lá lật và van một chiều lò xo đều có chức năng ngăn dòng chảy ngược trong hệ thống đường ống. Tuy nhiên, mỗi loại van có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng khác nhau.

1. Nguyên lý hoạt động

Van một chiều lá lật

Hoạt động dựa trên áp lực dòng chảy làm lá van dạng lật mở ra. Khi dòng chảy dừng hoặc đảo chiều, lá van tự động đóng lại nhờ trọng lực.

Van một chiều lò xo

Sử dụng lò xo đàn hồi để giữ đĩa van ở trạng thái đóng. Khi áp lực dòng chảy đủ lớn, đĩa van thắng lực lò xo và mở ra; khi áp lực giảm, lò xo đẩy đĩa van đóng nhanh.

2. Cấu tạo

• Van lá lật: Cấu tạo đơn giản, ít chi tiết chuyển động, dễ bảo trì.
• Van lò xo: Cấu tạo phức tạp hơn do có lò xo bên trong, yêu cầu độ chính xác cao.

3. Tổn thất áp suất

• Van một chiều lá lật: Tổn thất áp suất thấp, phù hợp với hệ thống lưu lượng lớn.
• Van một chiều lò xo: Tổn thất áp suất cao hơn do lực cản của lò xo.

4. Khả năng đóng nhanh

• Van lá lật: Đóng chậm hơn, có thể phát sinh búa nước nếu dòng chảy thay đổi đột ngột.
• Van lò xo: Đóng nhanh, hạn chế tốt hiện tượng búa nước.

5. Hướng lắp đặt

• Van lá lật: Thường lắp tốt nhất trên đường ống ngang, cần đúng chiều để lá van lật tự nhiên.
• Van lò xo: Có thể lắp linh hoạt theo nhiều hướng (ngang hoặc đứng).

6. Ứng dụng thực tế

• Van một chiều lá lật phù hợp cho:
  • Hệ thống cấp thoát nước
  • PCCC
  • Đường ống lưu lượng lớn, áp suất ổn định
• Van một chiều lò xo phù hợp cho:
  • Hệ thống khí nén
  • Hơi nóng
  • Hệ thống cần đóng nhanh, chống búa nước

7. So sánh tổng hợp nhanh

8. Nên chọn loại van nào?

• Chọn van một chiều lá lật khi cần lưu lượng lớn, tổn thất áp thấp, hệ thống ổn định.
• Chọn van một chiều lò xo khi cần đóng nhanh, chống búa nước, lắp đặt linh hoạt và không gian hạn chế.

Van Một Chiều Lá Lật Nối Bích Inox Chính Hãng, Giá Tốt

Van Một Chiều Lá Lật Nối Bích Inox Joeun Korea do Thép Vinh Phú phân phối là sản phẩm chính hãng, bền bỉ và vận hành ổn định. Van được làm từ inox cao cấp, thiết kế lá lật tự động giúp ngăn dòng chảy ngược hiệu quả, bảo vệ hệ thống đường ống và thiết bị.

Với kết nối mặt bích chắc chắn, sản phẩm phù hợp cho các hệ thống cấp thoát nước, PCCC, hơi nóng và công nghiệp. Thép Vinh Phú cam kết giá tốt, đầy đủ CO–CQ và giao hàng nhanh toàn quốc.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
