Van Một Chiều Dạng Nâng Joeun Korea – Lift Check Valve

Mô tả

Trong các hệ thống nước, hơi hay khí nén, việc ngăn chặn dòng chảy ngược không chỉ giúp bảo vệ thiết bị mà còn duy trì hiệu suất vận hành tối ưu. Van một chiều dạng nâng Joeun Korea (Lift Check Valve) được thiết kế đặc biệt để thực hiện chính xác chức năng này.

Với chất liệu đồng thau cao cấp, cơ chế nâng van thông minh và độ bền vượt trội, sản phẩm không chỉ đảm bảo an toàn cho hệ thống mà còn mang lại sự ổn định và tiết kiệm chi phí bảo trì lâu dài.

Tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của Lift Check Valve Joeun Korea để thấy vì sao đây là lựa chọn lý tưởng cho mọi công trình công nghiệp và dân dụng.

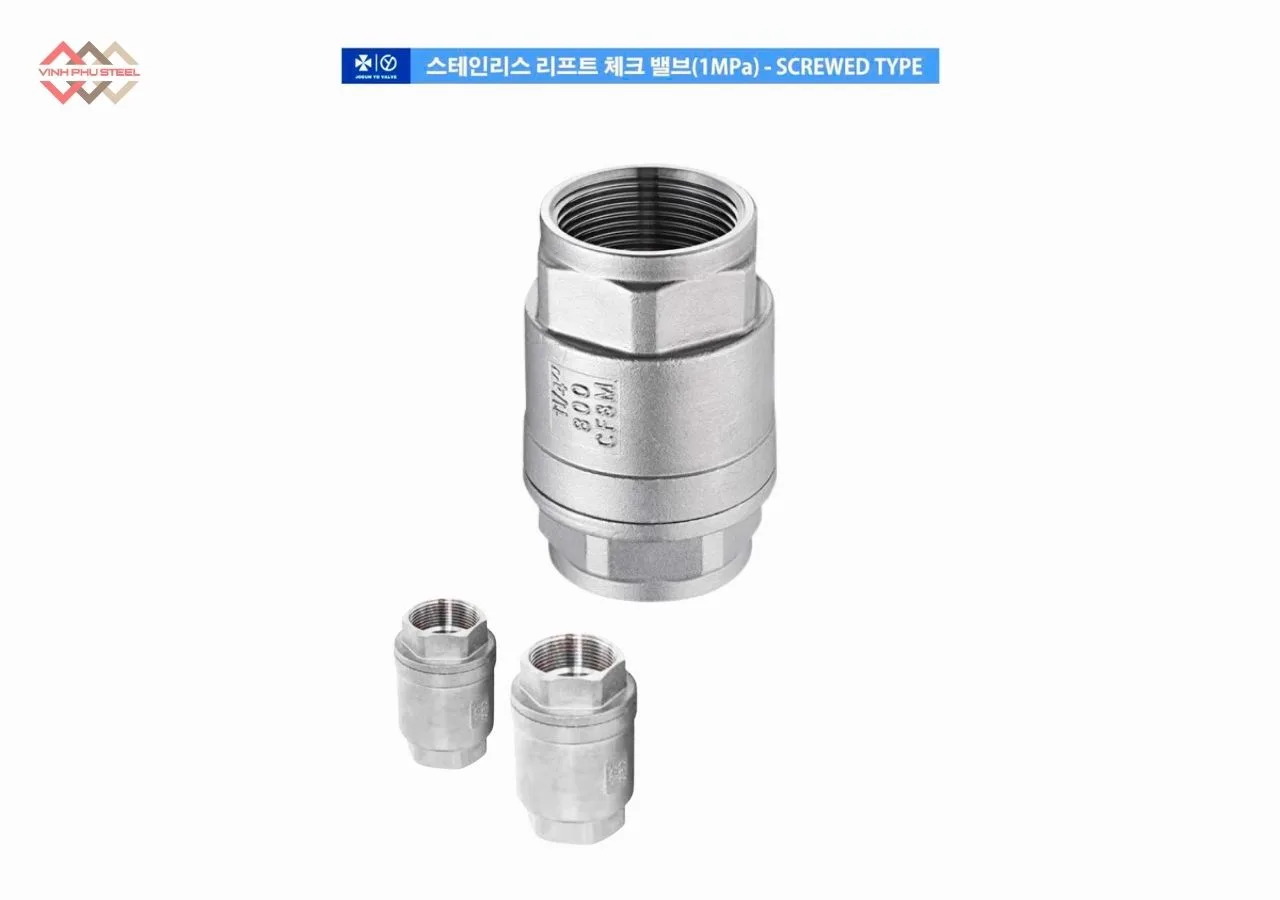

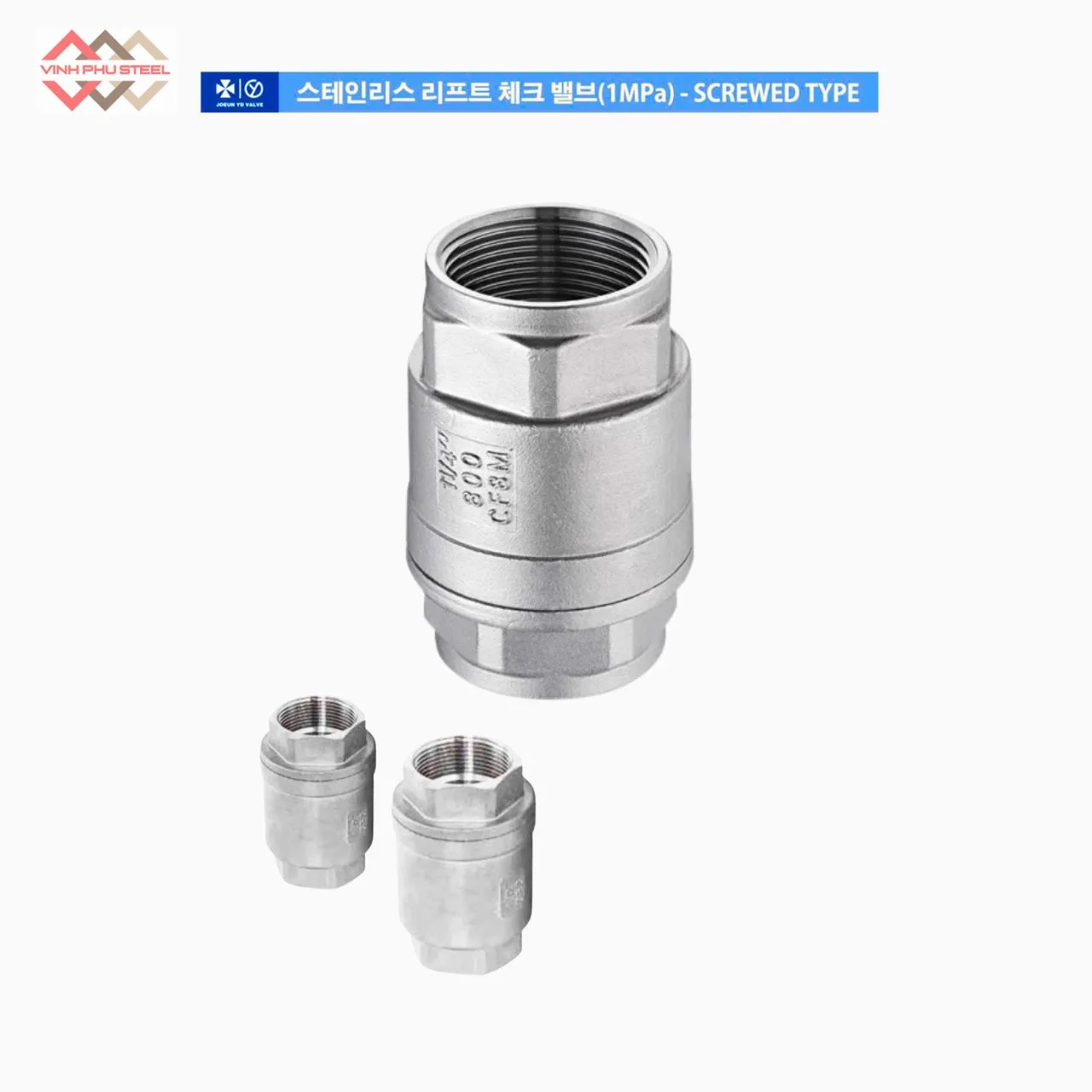

Van Một Chiều Dạng Nâng Joeun Korea – Lift Check Valve

Van một chiều dạng nâng là loại van tự động đóng mở theo hướng dòng chảy mà không cần tác động thủ công. Khi chất lỏng chảy theo đúng hướng, đĩa van (disc/plug) được nâng lên, cho phép dòng chảy đi qua. Khi dòng chảy ngược, đĩa van hạ xuống, đóng kín cửa van, ngăn chặn hoàn toàn sự quay ngược của dòng chảy.

Đặc điểm nổi bật:

• Tự động vận hành, không cần lực cơ học.
• Ngăn chặn dòng chảy ngược hiệu quả.
• Thường dùng trong hệ thống nước, hơi, khí nén hoặc các chất lỏng công nghiệp.

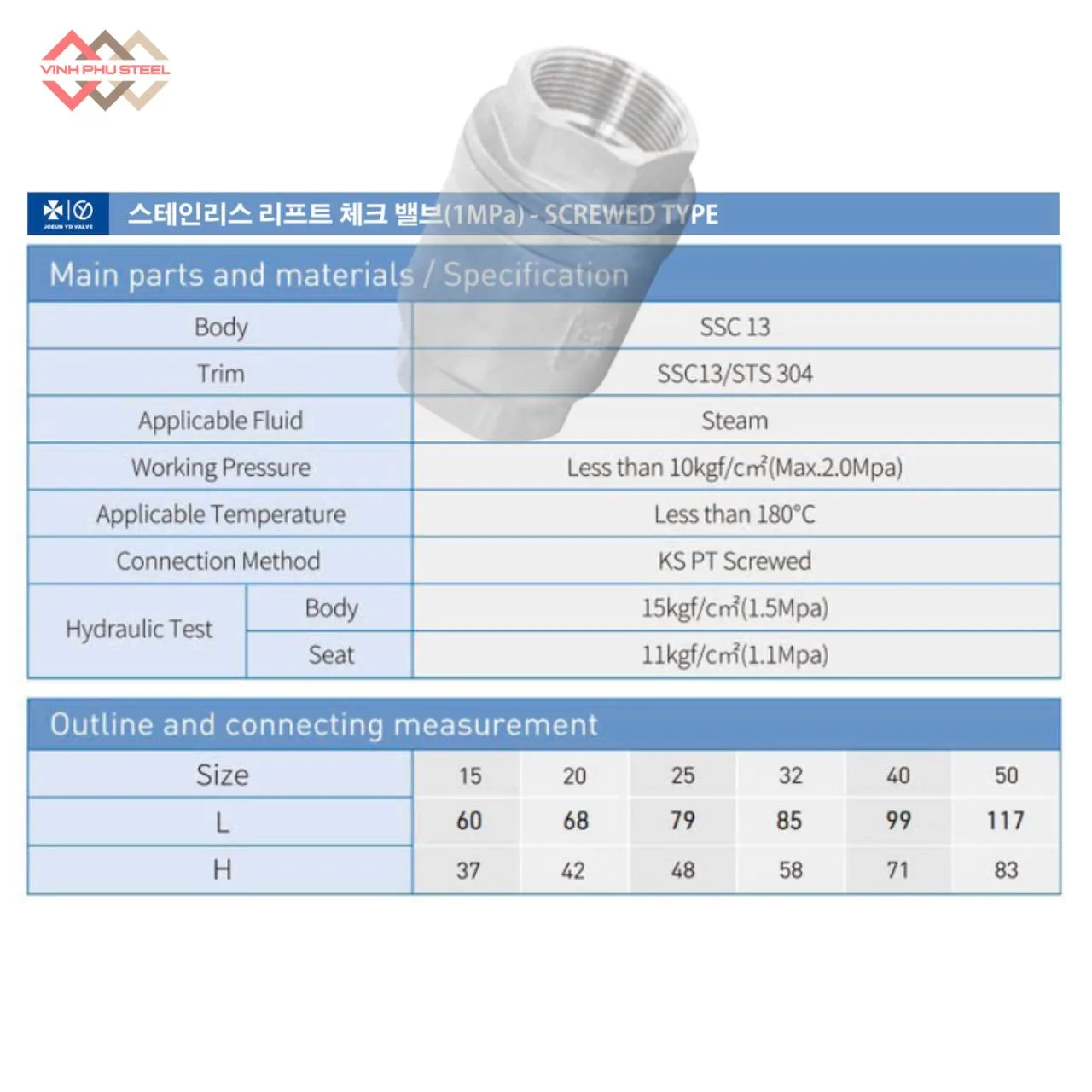

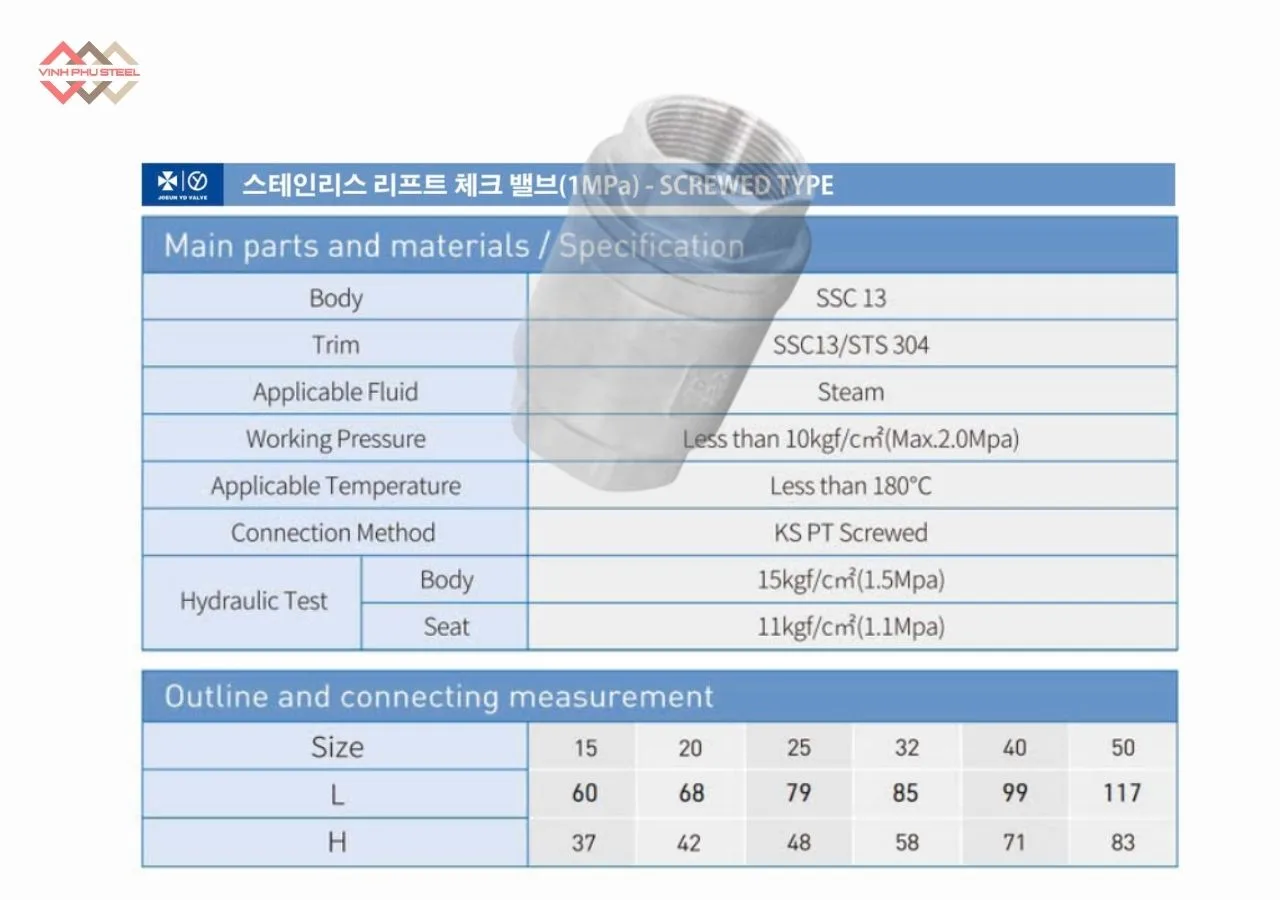

Thông Số Chính Của Van Bi 3 Mảnh Nối Ren Thép Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không rỉ (inox)
• Kiểu van: Van 1 chiều, check valve
• Kiểu kết nối: Nối ren
• Kích thước van: DN15 – DN50
• Áp suất làm việc: Tùy điều kiện làm việc
• Nhiệt độ làm việc: Đến 180°C
• Môi trường sử dụng: Nước, nước thải, xăng, dầu, khí nén, hơi nóng
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 22).

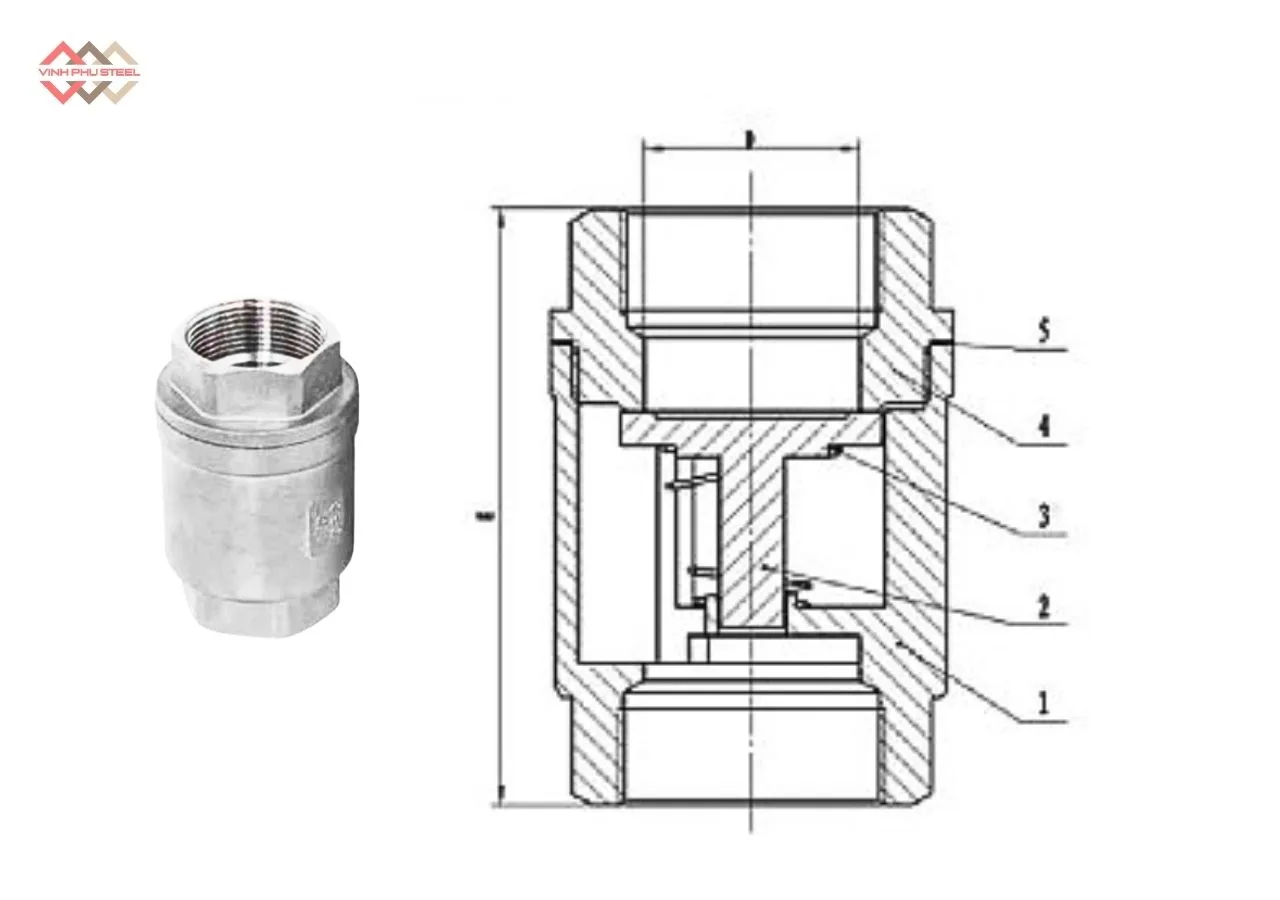

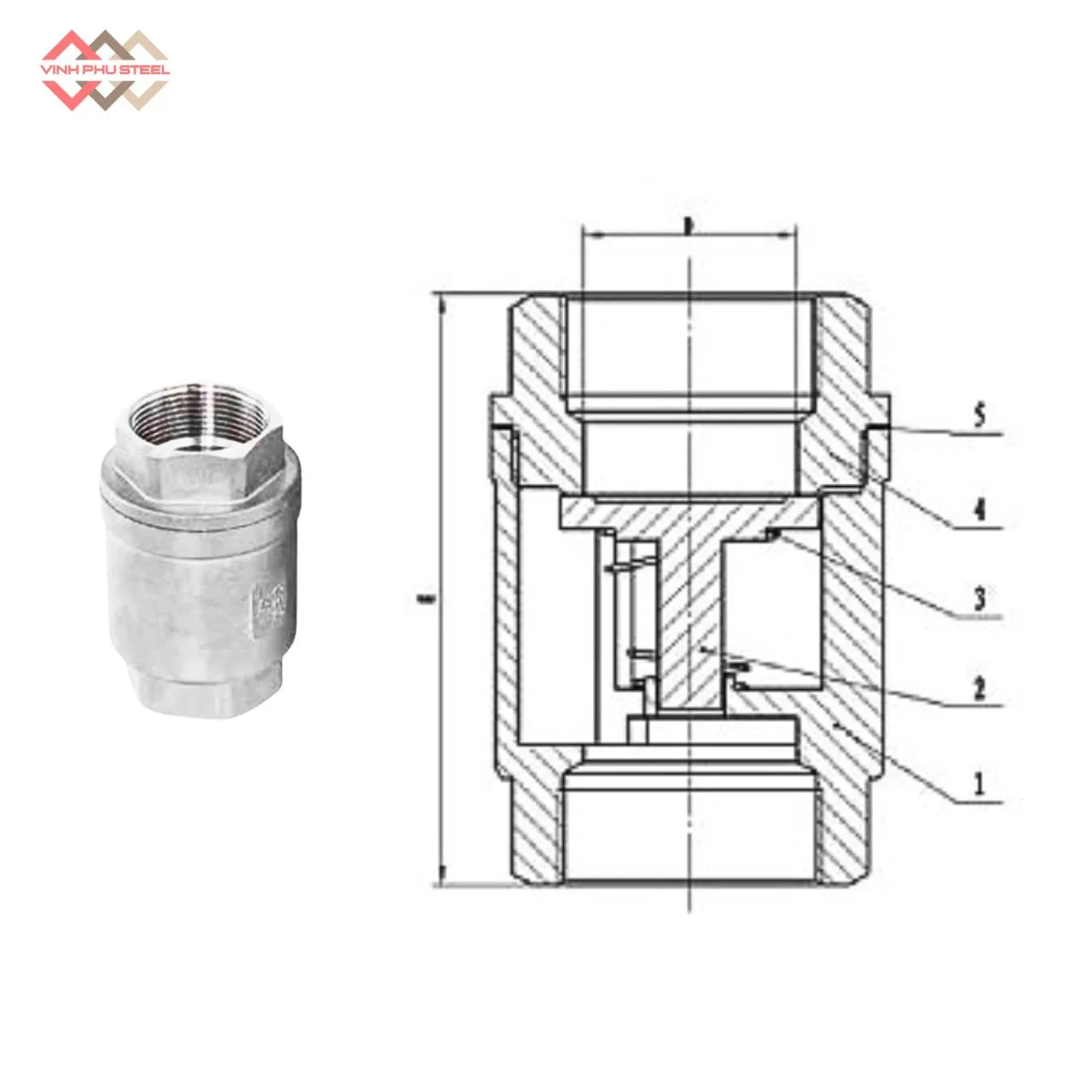

Cấu tạo chi tiết của Van Một Chiều Dạng Nâng Joeun Korea

Van một chiều dạng nâng được thiết kế để dòng chảy chỉ đi theo một hướng, ngăn chặn hoàn toàn dòng chảy ngược. Cấu tạo của van gồm các bộ phận chính sau:

1. Thân van (Body)

• Là phần khung chính bao bọc toàn bộ các bộ phận bên trong.
• Chịu toàn bộ áp lực dòng chảy và môi trường làm việc.
• Thường được chế tạo từ các vật liệu như đồng (brass), gang, thép, inox, phù hợp với các loại chất lỏng, hơi hoặc khí nén.
• Thân van có hai đầu kết nối với hệ thống đường ống, thường là ren, mặt bích hoặc hàn tùy ứng dụng.

2. Nắp van (Bonnet/Cap)

• Được bắt chặt vào thân van bằng bulông hoặc ren.
• Bảo vệ các bộ phận bên trong khỏi bụi bẩn, áp lực và va đập.
• Cho phép tháo rời để bảo dưỡng, thay thế đĩa van, gioăng làm kín một cách dễ dàng.

3. Đĩa van (Disc/Plug)

• Là bộ phận quan trọng nhất, chịu trách nhiệm mở và đóng van theo hướng dòng chảy.
• Khi dòng chảy đi theo hướng đúng, lực từ chất lỏng nâng đĩa van lên, cho phép chất lỏng đi qua.
• Khi dòng chảy ngược, đĩa van hạ xuống, tiếp xúc với ghế van (seat), đóng kín và ngăn dòng chảy ngược.
• Đĩa van thường làm bằng thép không gỉ, gang, đồng hoặc vật liệu phủ PTFE để chịu mài mòn và tăng độ kín.

4. Trục van hoặc thanh dẫn hướng (Stem/Guide)

• Giúp định hướng đĩa van di chuyển lên xuống chính xác, tránh kẹt hoặc rung lắc.
• Khi van đóng hoặc mở, trục giữ cho đĩa van di chuyển theo quỹ đạo chuẩn, đảm bảo độ bền và tuổi thọ của van.

5. Ghế van và gioăng làm kín (Seat/Gasket)

• Ghế van là bề mặt tiếp xúc với đĩa van khi đóng.
• Gioăng làm kín (seal/gasket) nằm giữa đĩa và ghế van, tạo ra khả năng đóng kín tuyệt đối, ngăn dòng chảy ngược.
• Thường làm từ cao su chịu nhiệt, PTFE hoặc kim loại tùy vào môi trường sử dụng.

6. Lò xo hỗ trợ (Spring – tùy loại)

• Một số van dạng nâng được trang bị lò xo để hỗ trợ đóng nhanh hơn, đặc biệt trong áp suất thấp hoặc dòng chảy yếu.
• Lò xo giúp giảm va đập khi đĩa van đóng, nâng cao độ bền của van và giảm tiếng ồn khi vận hành.

7. Các bộ phận phụ khác

• Bulông, đai ốc, vòng đệm: kết nối và cố định các bộ phận.
• Ống dẫn, nắp bảo vệ trục: bảo vệ cơ cấu bên trong khỏi bụi bẩn, ăn mòn.

Nguyên lý hoạt động Van Một Chiều Dạng Nâng Joeun Korea

Van một chiều dạng nâng hoạt động tự động dựa trên sự chênh lệch áp lực dòng chảy, không cần tác động thủ công. Nguyên lý hoạt động như sau:

1. Khi dòng chảy đi theo hướng đúng (Forward Flow):

   • Chất lỏng hoặc khí đi vào van tạo ra áp lực tác động lên đĩa van (disc/plug).
   • Lực này nâng đĩa van lên, tách khỏi ghế van (seat), mở đường chảy cho chất lỏng đi qua.
   • Dòng chảy liên tục giữ van ở trạng thái mở, đảm bảo vận hành ổn định và lưu lượng tối ưu.

2. Khi dòng chảy ngược hoặc dừng (Reverse Flow / No Flow):

   • Dòng chảy ngược hoặc áp lực giảm khiến đĩa van không còn lực nâng, dưới tác động trọng lực (và lò xo nếu có), đĩa van hạ xuống.
   • Đĩa van tiếp xúc với ghế van, đóng kín cửa van, ngăn chặn hoàn toàn dòng chảy ngược.
   • Điều này bảo vệ hệ thống đường ống, bơm và các thiết bị khỏi hiện tượng trào ngược, hư hỏng hoặc rò rỉ.

Tóm tắt:

• Dòng chảy thuận → Van mở → chất lỏng đi qua.
• Dòng chảy ngược hoặc dừng → Van đóng → ngăn dòng chảy ngược.

Nguyên lý này giúp van một chiều dạng nâng hoạt động tự động, an toàn và hiệu quả trong nhiều hệ thống: nước, hơi, khí nén và các chất lỏng công nghiệp.

Ứng dụng của Van Một Chiều Dạng Nâng Joeun Korea

Van một chiều dạng nâng được sử dụng rộng rãi trong các hệ thống công nghiệp và dân dụng nhờ khả năng ngăn chặn dòng chảy ngược, bảo vệ thiết bị và vận hành tự động. Một số ứng dụng điển hình bao gồm:

1. Hệ thống bơm nước và hơi

   • Ngăn chặn nước hoặc hơi trào ngược vào đường ống khi bơm dừng hoạt động.
   • Bảo vệ máy bơm, van và các thiết bị kết nối khỏi hư hỏng do dòng chảy ngược.

2. Hệ thống khí nén và dầu

   • Đảm bảo dòng khí hoặc dầu chỉ đi theo một chiều, duy trì áp suất ổn định.
   • Tránh hiện tượng trào ngược gây mất áp lực hoặc làm hỏng thiết bị đo lường và bộ phận nhạy cảm.

3. Bảo vệ thiết bị công nghiệp

   • Van một chiều dạng nâng giúp bảo vệ máy bơm, bình chứa, thiết bị đo lường và các van khác khỏi áp lực ngược bất thường.
   • Giúp hệ thống vận hành an toàn, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

4. Ứng dụng khác

   • Các hệ thống xử lý nước, HVAC, dầu khí và hóa chất cũng thường sử dụng loại van này để đảm bảo dòng chảy đúng hướng và an toàn vận hành.

Ưu điểm của Van Một Chiều Dạng Nâng Joeun Korea

Van một chiều dạng nâng được đánh giá cao trong các hệ thống công nghiệp nhờ thiết kế chắc chắn và khả năng làm việc ổn định. Những ưu điểm nổi bật gồm:

1. Ngăn chặn dòng chảy ngược hiệu quả

   • Cơ chế đóng kín bằng đĩa van tiếp xúc trực tiếp với ghế van giúp ngăn dòng chảy ngược gần như tuyệt đối.
   • Bảo vệ hệ thống đường ống, máy bơm và các thiết bị quan trọng khỏi hiện tượng trào ngược, sốc áp.

2. Chịu được áp lực cao hơn van một chiều lá lật (Swing Check Valve)

   • Cấu trúc đĩa nâng – hạ theo phương thẳng đứng giúp van chịu áp suất cao và làm việc ổn định trong môi trường áp lực lớn.
   • Phù hợp cho các hệ thống hơi nóng, dầu, khí nén và chất lỏng công nghiệp.

3. Vật liệu bền bỉ, chống ăn mòn tốt

   • Van thường được chế tạo từ đồng, thép carbon, thép không gỉ (inox) hoặc hợp kim cao cấp.
   • Có khả năng chống ăn mòn, chịu nhiệt, chịu mài mòn, đảm bảo tuổi thọ cao và giảm chi phí bảo trì.

4. Vận hành tự động, độ tin cậy cao

   • Không cần nguồn điện hay tác động cơ học.
   • Hoạt động ổn định, ít hư hỏng, phù hợp cho các hệ thống vận hành liên tục.

Hướng Dẫn Lắp Đặt Van Một Chiều Dạng Nâng Joeun Korea

Việc lắp đặt đúng kỹ thuật giúp van một chiều dạng nâng hoạt động hiệu quả, ngăn dòng chảy ngược tối ưu và kéo dài tuổi thọ thiết bị.

1. Xác định đúng chiều dòng chảy

• Trên thân van luôn có mũi tên chỉ hướng dòng chảy.
• Lắp van sao cho mũi tên cùng chiều với hướng dòng chảy thực tế của hệ thống.
• Lắp sai chiều sẽ khiến van không mở hoặc không đóng kín.

2. Lắp đặt theo phương thẳng đứng (khuyến nghị)

• Van một chiều dạng nâng hoạt động tốt nhất khi lắp theo phương thẳng đứng, dòng chảy đi từ dưới lên trên.
• Cách lắp này giúp đĩa van nâng – hạ chính xác nhờ trọng lực, đảm bảo độ kín khi đóng.

3. Chuẩn bị đường ống trước khi lắp

• Làm sạch bên trong đường ống, loại bỏ cặn bẩn, xỉ hàn, rỉ sét.
• Đảm bảo bề mặt kết nối phẳng, không móp méo để tránh rò rỉ.

4. Lắp đặt đúng kiểu kết nối

• Kết nối ren:
  • Quấn băng tan hoặc keo làm kín đúng kỹ thuật.
  • Siết vừa đủ lực, tránh siết quá mạnh gây nứt thân van.
• Kết nối mặt bích:
  • Sử dụng gioăng phù hợp (cao su, PTFE…).
  • Siết bulông đối xứng, đều lực để đảm bảo độ kín.

5. Không tạo lực căng lên van

• Van không được chịu lực từ đường ống bị lệch tâm hoặc cong vênh.
• Cần cố định hệ thống ống chắc chắn trước khi lắp van để tránh rung lắc khi vận hành.

6. Kiểm tra sau khi lắp đặt

• Vận hành hệ thống ở áp suất thấp để kiểm tra khả năng đóng – mở của van.
• Kiểm tra các điểm nối để phát hiện rò rỉ (nếu có).
• Sau khi ổn định mới đưa hệ thống vào vận hành chính thức.

Lưu ý quan trọng

• Không lắp van tại vị trí có rung động mạnh hoặc áp lực thay đổi đột ngột.
• Thực hiện bảo dưỡng định kỳ để đảm bảo van hoạt động bền bỉ, ổn định lâu dài.

Vấn Đề Thường Gặp Của Van Một Chiều Dạng Nâng

Trong quá trình vận hành, dù có thiết kế đơn giản và độ bền cao, van một chiều dạng nâng vẫn có thể phát sinh một số sự cố do điều kiện làm việc, lắp đặt sai kỹ thuật hoặc thiếu bảo dưỡng. Việc nhận biết sớm các vấn đề thường gặp và áp dụng biện pháp xử lý phù hợp sẽ giúp hệ thống vận hành an toàn, ổn định và kéo dài tuổi thọ của van.

1. Van không mở hoặc mở không hoàn toàn

Hiện tượng:

Van không cho lưu chất đi qua hoặc lưu lượng qua van yếu, gây sụt áp trong hệ thống.

Nguyên nhân:

• Van được lắp sai chiều dòng chảy so với mũi tên trên thân van.
• Áp suất hoặc lưu lượng dòng chảy quá thấp, không đủ lực nâng đĩa van.
• Đĩa van bị kẹt do cặn bẩn, rỉ sét hoặc dị vật trong đường ống.

Biện pháp khắc phục:

• Kiểm tra và lắp lại van đúng chiều dòng chảy.
• Đảm bảo hệ thống đạt áp suất làm việc tối thiểu theo khuyến cáo của nhà sản xuất.
• Tháo van để vệ sinh đĩa van, trục dẫn hướng và khoang van.

2. Van đóng không kín, xảy ra rò rỉ

Hiện tượng:

Xuất hiện hiện tượng dòng chảy ngược nhẹ hoặc rò rỉ khi van ở trạng thái đóng.

Nguyên nhân:

• Bề mặt tiếp xúc giữa đĩa van và ghế van bị mài mòn hoặc trầy xước.
• Gioăng làm kín bị lão hóa, nứt hoặc biến dạng do nhiệt độ, áp suất cao.
• Có dị vật kẹt giữa đĩa van và ghế van.

Biện pháp khắc phục:

• Kiểm tra và mài lại bề mặt ghế van, thay thế đĩa van nếu cần.
• Thay gioăng làm kín mới đúng vật liệu và tiêu chuẩn kỹ thuật.
• Làm sạch hệ thống và lắp thêm bộ lọc trước van nếu môi chất có nhiều tạp chất.

3. Van phát ra tiếng ồn hoặc rung lắc khi vận hành

Hiện tượng:

Van phát ra tiếng kêu, rung mạnh hoặc đóng mở liên tục trong quá trình làm việc.

Nguyên nhân:

• Dòng chảy không ổn định, áp suất thay đổi đột ngột.
• Van làm việc ở lưu lượng thấp, gây hiện tượng đĩa van dao động liên tục (chattering).
• Đường ống không được cố định chắc chắn hoặc lắp đặt sai tư thế.

Biện pháp khắc phục:

• Ổn định áp suất và lưu lượng dòng chảy trong hệ thống.
• Sử dụng van một chiều dạng nâng có lò xo hỗ trợ cho hệ thống áp suất thấp.
• Gia cố, cố định lại hệ thống đường ống và kiểm tra tư thế lắp van.

4. Đĩa van bị kẹt, vận hành không linh hoạt

Hiện tượng:

Đĩa van không nâng lên hoặc hạ xuống đúng cách, gây cản trở dòng chảy.

Nguyên nhân:

• Cặn bẩn, tạp chất tích tụ lâu ngày bên trong van.
• Môi trường làm việc có tính ăn mòn cao nhưng chọn sai vật liệu van.
• Không thực hiện bảo dưỡng định kỳ.

Biện pháp khắc phục:

• Lắp bộ lọc (Y-Strainer) trước van để hạn chế tạp chất.
• Lựa chọn van có vật liệu phù hợp như inox, thép hợp kim.
• Thực hiện vệ sinh, bảo dưỡng van định kỳ theo khuyến cáo.

5. Tuổi thọ van giảm, hư hỏng sớm

Hiện tượng:

Van nhanh xuống cấp, thường xuyên xảy ra sự cố dù thời gian sử dụng chưa lâu.

Nguyên nhân:

• Van phải làm việc vượt quá giới hạn áp suất hoặc nhiệt độ cho phép.
• Hệ thống thường xuyên chịu sốc áp, rung động mạnh.

Biện pháp khắc phục:

• Lựa chọn van đúng thông số kỹ thuật: áp suất, nhiệt độ, môi chất.
• Hạn chế sốc áp bằng van điều áp, bình tích áp hoặc thiết bị giảm chấn.
• Lắp đặt van tại vị trí ít rung động nhất trong hệ thống.

Báo Giá Van Một Chiều Dạng Nâng Joeun Korea

Van một chiều dạng nâng Joeun Korea (Lift Check Valve) là dòng van công nghiệp chất lượng cao, được tin dùng rộng rãi trong các hệ thống nước, hơi, khí nén và dầu nhờ khả năng chịu áp lực tốt, đóng kín hiệu quả và độ bền vượt trội.

Giá van một chiều dạng nâng Joeun Korea phụ thuộc vào kích thước, tiêu chuẩn kết nối và áp suất làm việc. Để đảm bảo khách hàng nhận được mức giá cạnh tranh nhất cùng sản phẩm chính hãng, Thép Vinh Phú cung cấp báo giá trực tiếp theo từng nhu cầu sử dụng thực tế.

Vì sao nên mua van một chiều dạng nâng Joeun Korea tại Thép Vinh Phú?

• Sản phẩm chính hãng Joeun Korea, đầy đủ CO – CQ
• Đa dạng kích thước, vật liệu, sẵn hàng cho nhiều hệ thống
• Giá tốt – chiết khấu cao cho dự án và khách hàng lâu dài
• Tư vấn kỹ thuật đúng ứng dụng, đúng tiêu chuẩn
• Giao hàng nhanh, hỗ trợ sau bán hàng chuyên nghiệp

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
