Van Giảm Áp Joeun Korea – Adjustable Pressure reducing Valve

Mô tả

Trong các hệ thống bơm nước và thủy lực, áp suất quá cao có thể gây ra hiện tượng búa nước, rò rỉ đường ống và hư hỏng thiết bị, ảnh hưởng đến hiệu suất và tuổi thọ hệ thống. Để giải quyết vấn đề này, Van Giảm Áp Joeun Korea – Adjustable Pressure Reducing Valve được thiết kế để ổn định áp suất, bảo vệ máy bơm và đường ống, đồng thời cho phép điều chỉnh áp suất linh hoạt theo nhu cầu vận hành.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng thực tế của dòng van giảm áp cao cấp đến từ Joeun Korea, đồng thời hướng dẫn cách lắp đặt và vận hành hiệu quả để tối ưu hiệu suất hệ thống.

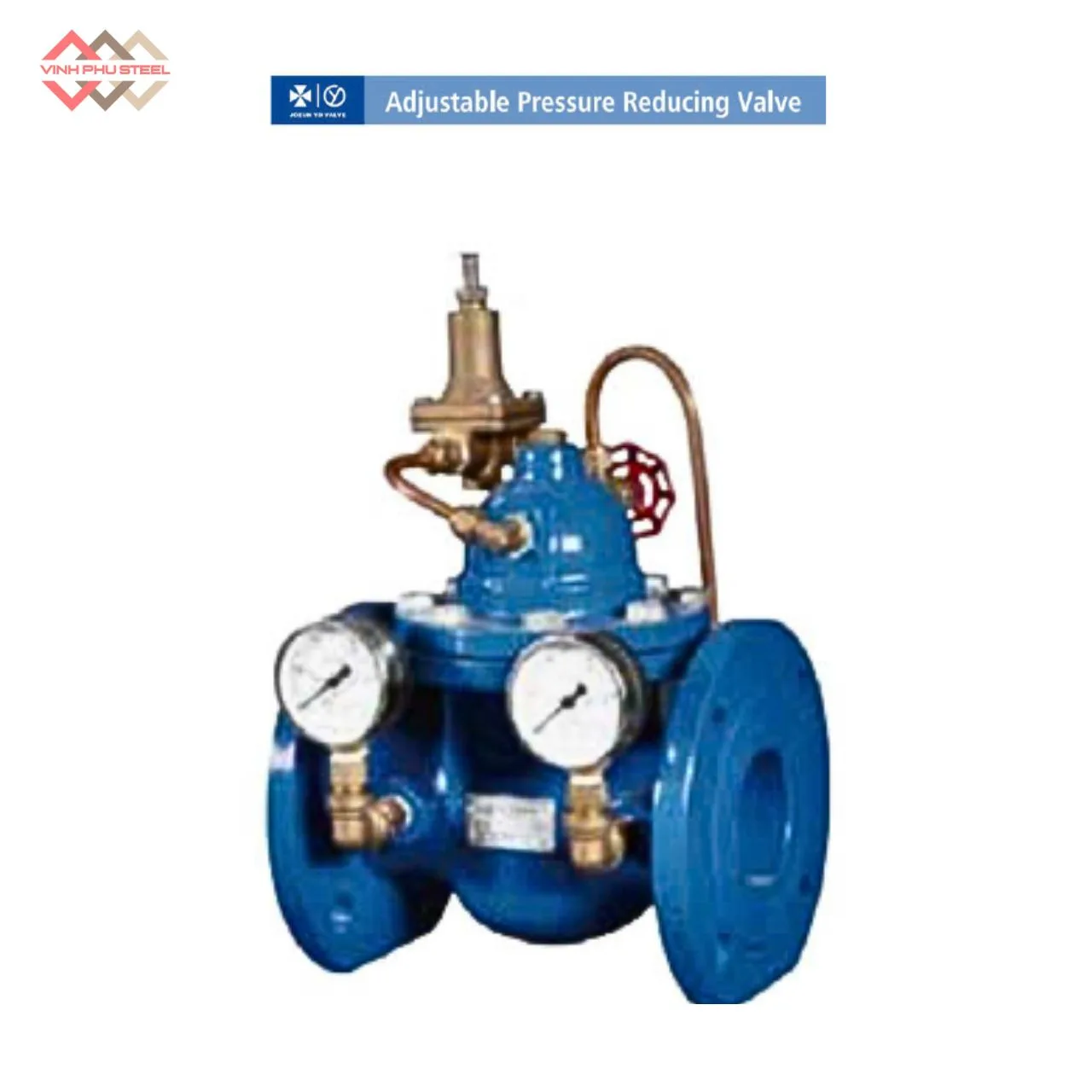

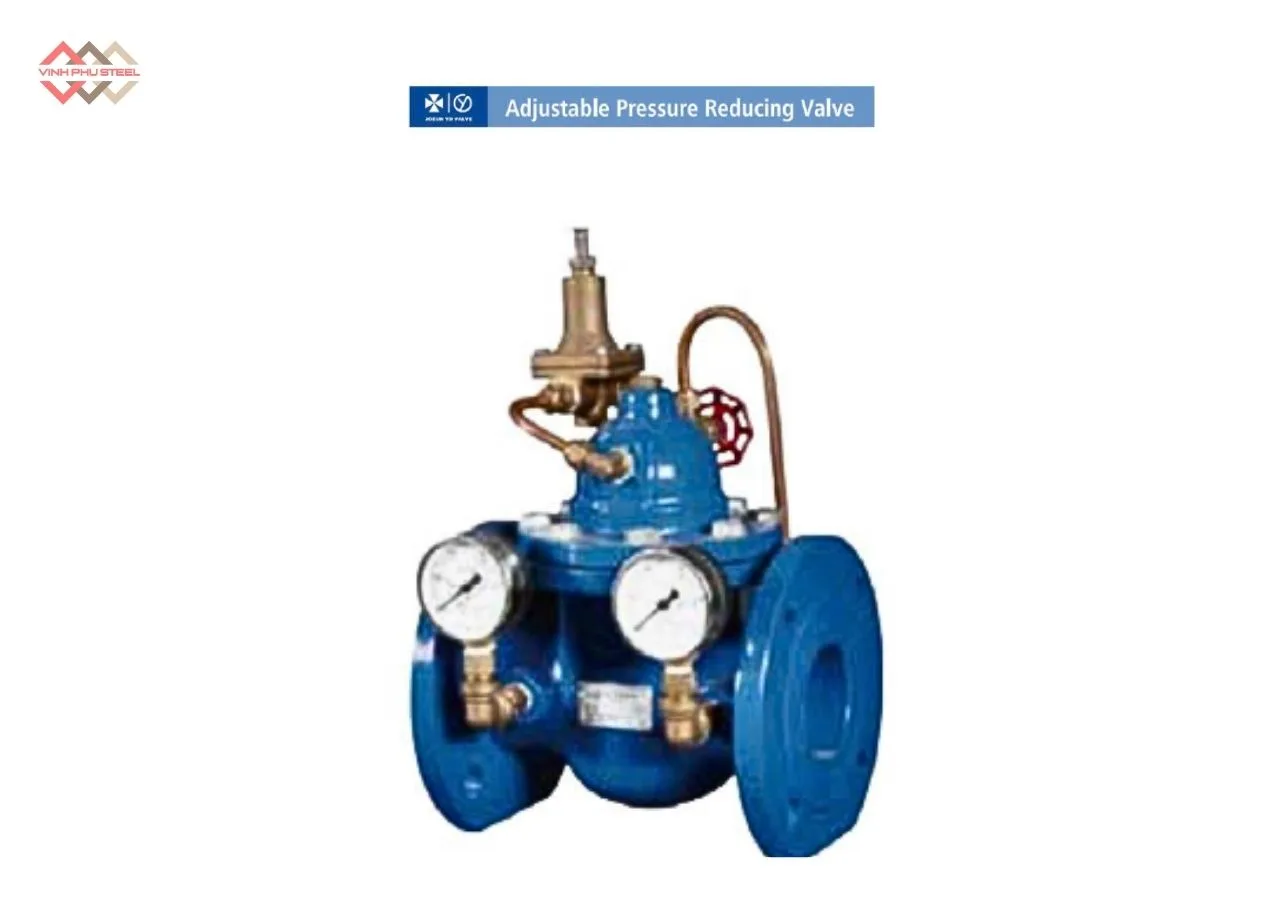

Van Giảm Áp Joeun Korea – Adjustable Pressure Reducing

Van Giảm Áp Joeun (Joeun Pressure Reducing Valve) là thiết bị điều chỉnh và duy trì áp suất ổn định trong hệ thống đường ống, được sản xuất bởi Joeun Korea – thương hiệu nổi tiếng về van công nghiệp chất lượng cao.

Van hoạt động theo nguyên lý giảm áp tự động: khi áp suất đầu vào tăng vượt mức cài đặt, van sẽ tự động đóng bớt để giảm áp suất đầu ra, giúp hệ thống hoạt động an toàn, ổn định và tránh hư hại thiết bị.

Van Giảm Áp Joeun thường được ứng dụng trong hệ thống cấp nước, trạm bơm, hệ thống thủy lực, PCCC, và xử lý nước, nơi cần duy trì áp lực ổn định và bảo vệ máy bơm.

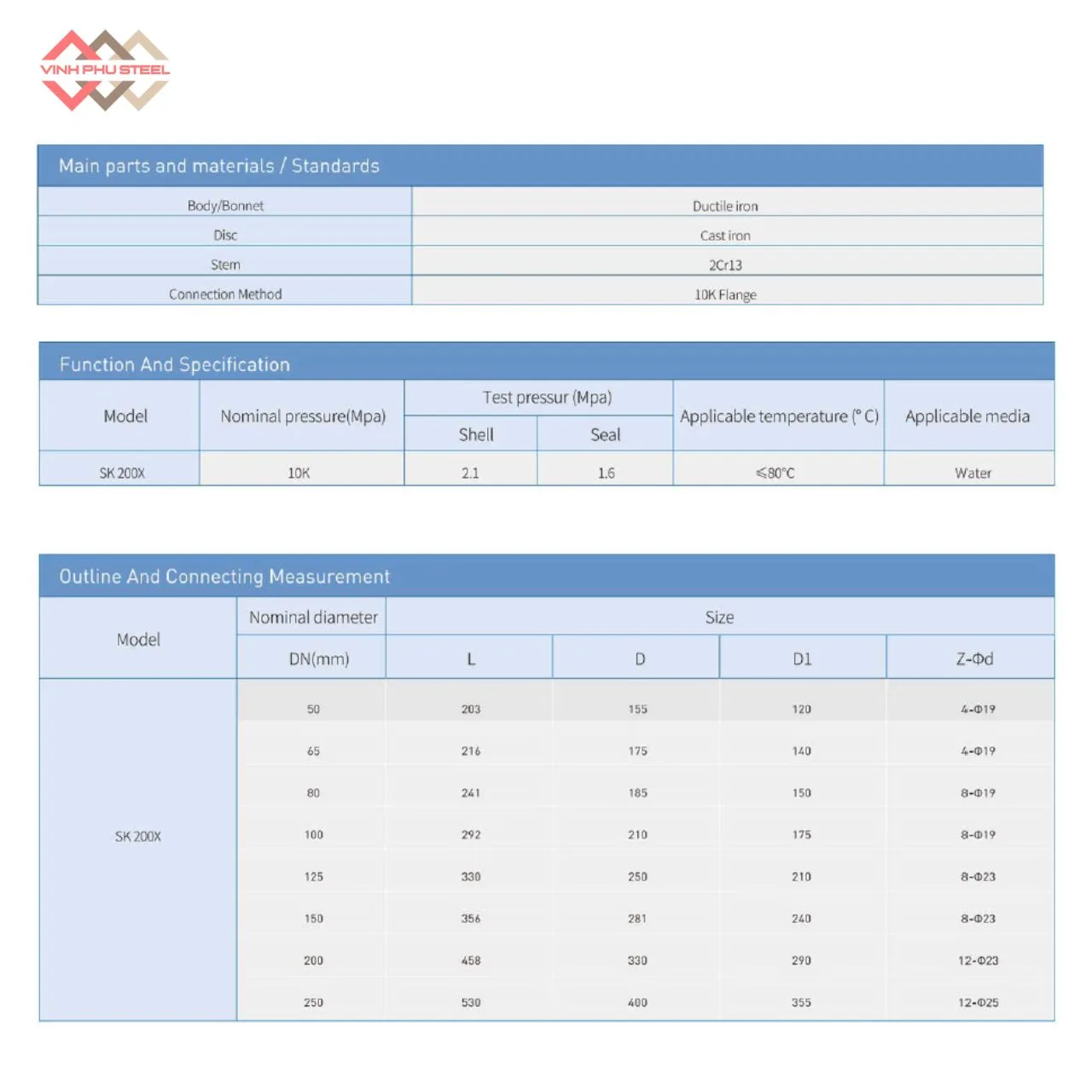

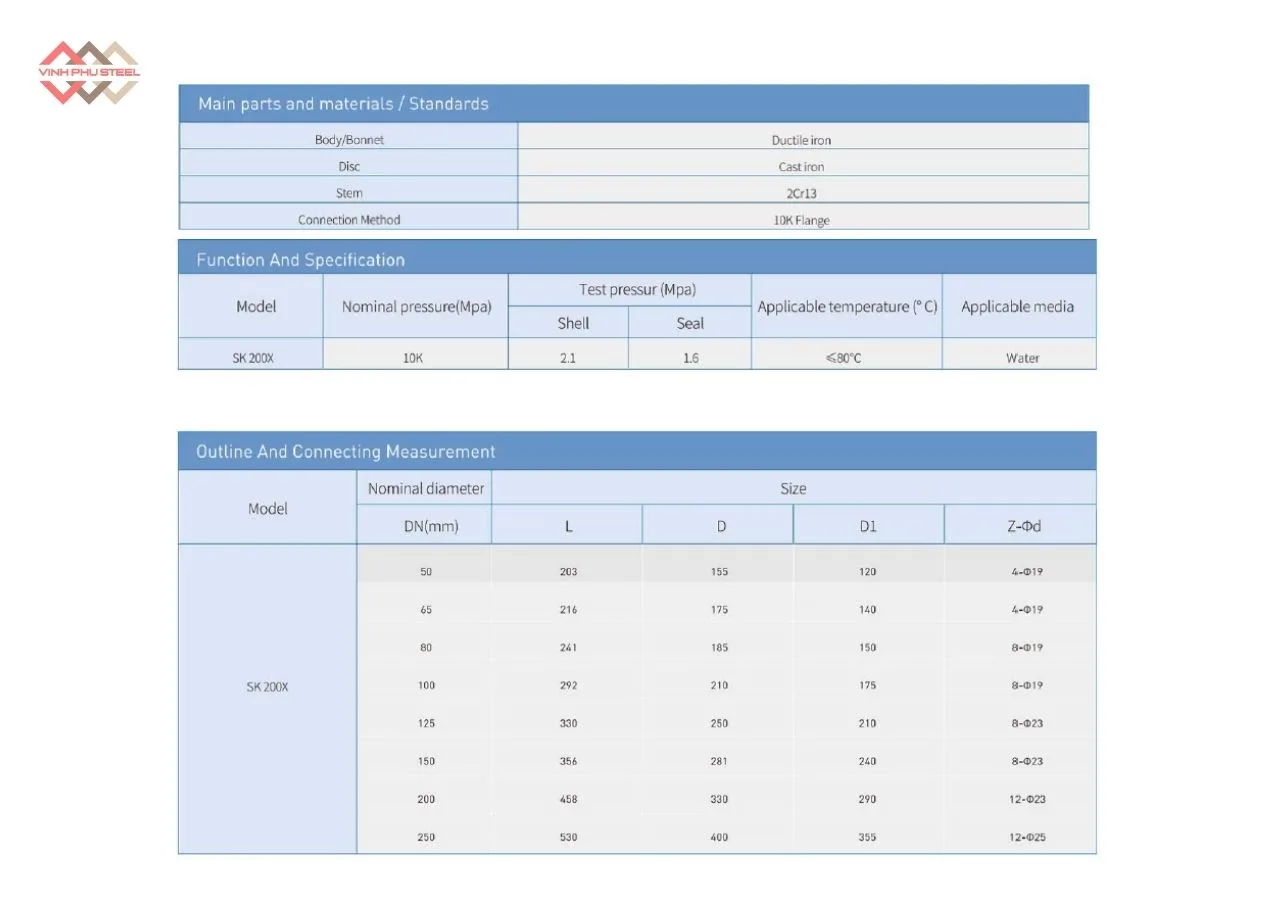

Thông Số Kỹ Thuật Van Giảm Áp Joeun Korea

Thông số kỹ thuật Van Giảm Áp Hàn Quốc Joeun Korea:

• Thương hiệu: Joeun Korea – Hàn Quốc
• Model: SK 200X
• Đường kính danh nghĩa (DN): DN 50 – DN 250
• Áp suất danh định (PN): PN10
• Vật liệu thân van: Gang dẻo, gang cầu (Ductile Iron)
• Môi trường sử dụng: Nước hoặc môi chất tương tự nước
• Kiểu kết nối: Mặt bích
• Nhiệt độ làm việc: Dưới 80ºC
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 54)

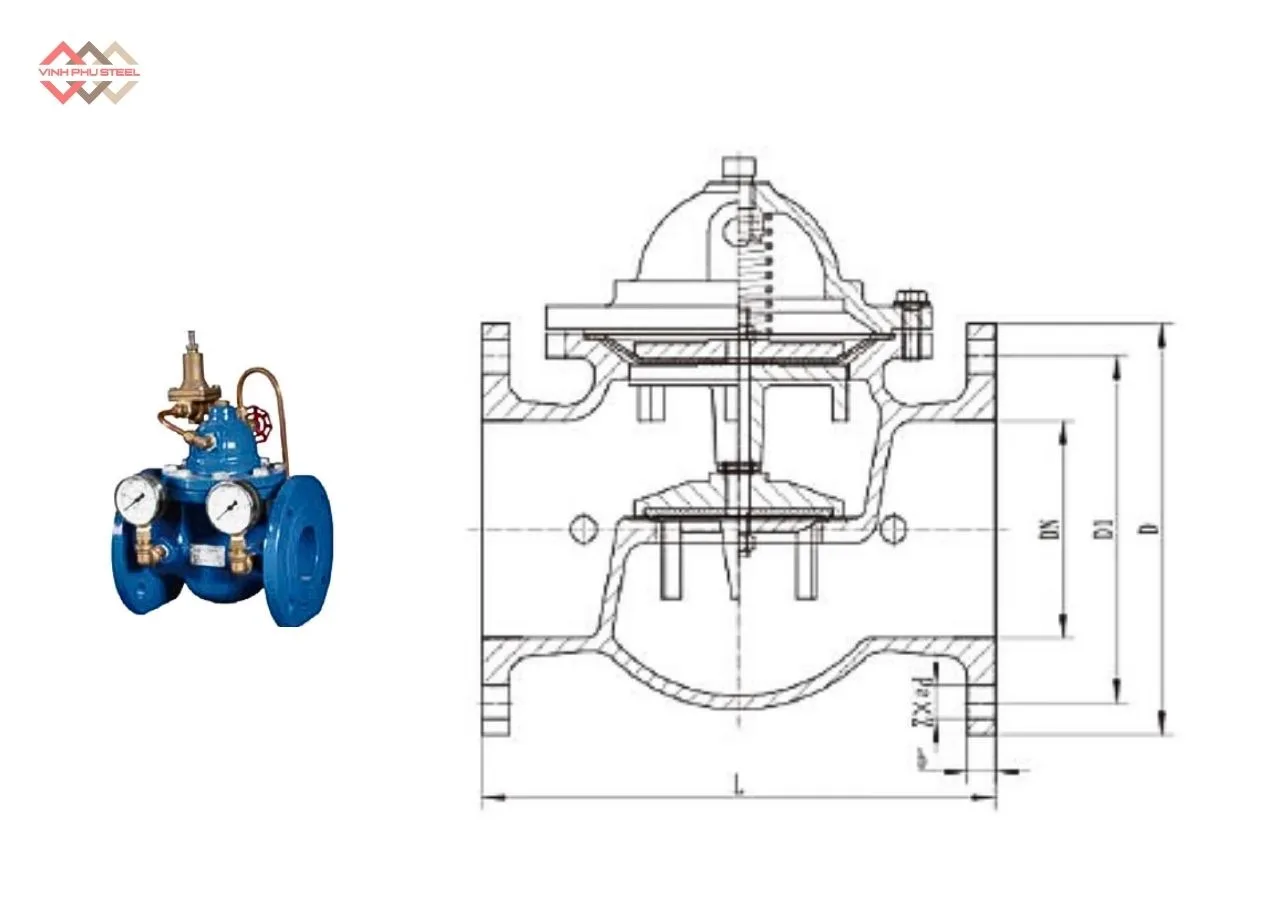

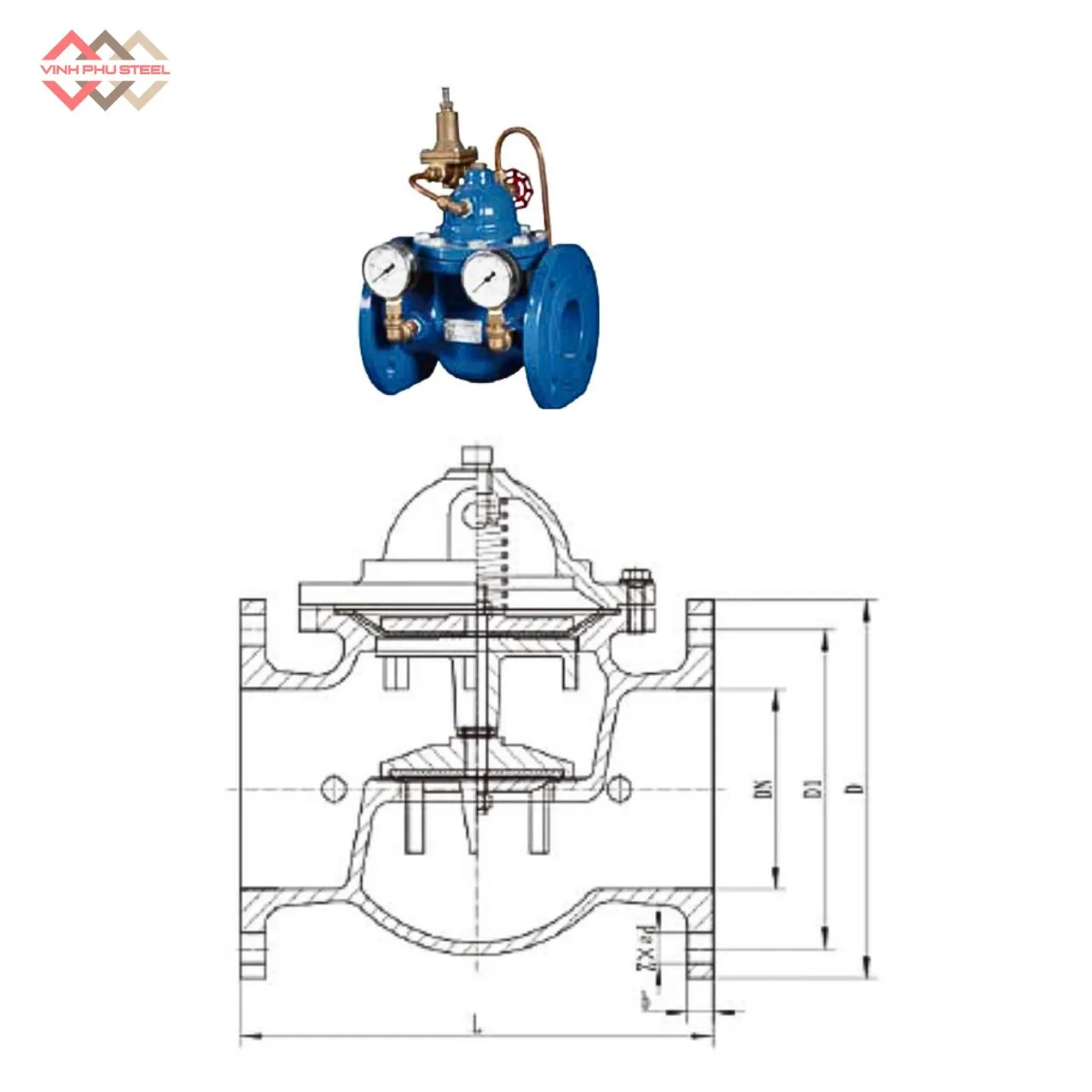

Cấu Tạo Van Giảm Áp Joeun Korea – Hàn Quốc

Van Giảm Áp Joeun Hàn Quốc được thiết kế với cấu trúc khoa học, bền bỉ và chính xác, giúp duy trì áp suất ổn định trong hệ thống. Cấu tạo cơ bản gồm các bộ phận chính sau:

1. Thân van (Body)

• Được chế tạo từ gang dẻo, thép carbon hoặc inox tùy theo môi trường làm việc.
• Bề mặt trong được phủ lớp chống ăn mòn, đảm bảo tuổi thọ cao và khả năng chịu áp tốt.
• Trên thân có mũi tên chỉ hướng dòng chảy, giúp lắp đặt đúng kỹ thuật.

2. Nắp van (Bonnet)

• Liên kết chắc chắn với thân van, giúp đóng kín buồng điều khiển.
• Có thể tháo rời dễ dàng để bảo trì, kiểm tra và thay thế các chi tiết bên trong.

3. Màng ngăn hoặc piston điều khiển (Diaphragm/Piston Assembly)

• Là bộ phận truyền lực chính, phản ứng nhanh với sự thay đổi áp suất đầu vào.
• Khi áp suất vượt mức cài đặt, màng hoặc piston sẽ đóng bớt van chính, giúp ổn định áp suất đầu ra.

4. Lò xo điều chỉnh áp suất (Adjustable Spring)

• Cho phép người dùng cài đặt áp suất đầu ra mong muốn.
• Khi xoay vít điều chỉnh, lực nén lò xo thay đổi, tác động trực tiếp đến cơ chế giảm áp.

5. Van điều khiển phụ (Pilot Valve)

• Là bộ phận quan trọng giúp điều khiển hoạt động của van chính theo áp suất thực tế.
• Pilot valve hoạt động nhạy và ổn định, đảm bảo van chính phản ứng nhanh, giữ áp suất chính xác.

6. Ống dẫn tín hiệu áp suất (Control Tubing)

• Kết nối giữa pilot valve và buồng điều khiển.
• Truyền tín hiệu áp suất nhanh chóng, giúp van phản ứng chính xác với sự thay đổi của hệ thống.

7. Đồng hồ đo áp suất (Pressure Gauge)

• Lắp tại đầu vào và đầu ra của van để giám sát và hiệu chỉnh áp suất dễ dàng.

Cấu tạo của Van Giảm Áp Joeun Korea – Adjustable Pressure Reducing Valve là sự kết hợp hoàn hảo giữa độ bền cơ học, độ nhạy điều khiển và khả năng giảm áp chính xác, giúp thiết bị vận hành ổn định và bảo vệ toàn hệ thống hiệu quả.

Nguyên Lý Hoạt Động Của Van Giảm Áp Joeun Korea

Van Giảm Áp Joeun Korea hoạt động dựa trên nguyên tắc cân bằng áp suất giữa đầu vào và đầu ra thông qua cơ chế màng đàn hồi và lò xo điều chỉnh áp lực. Mục tiêu chính của van là giảm áp suất đầu vào cao xuống mức áp suất ổn định ở đầu ra, giúp bảo vệ thiết bị và đường ống trong hệ thống thủy lực, nước hoặc khí nén.

1. Cấu tạo liên quan đến hoạt động

Van gồm các bộ phận chính:

• Thân van (Body): Là nơi dòng chảy đi qua và chịu áp lực chính.
• Màng đàn hồi (Diaphragm): Cảm nhận áp suất đầu ra và truyền lực đến cơ cấu điều chỉnh.
• Lò xo điều chỉnh (Adjustable Spring): Tạo lực ép lên màng, quyết định mức áp suất đầu ra.
• Piston hoặc đĩa van (Disc): Đóng/mở theo chuyển động của màng, kiểm soát lưu lượng dòng chảy.
• Buồng điều khiển áp (Control Chamber): Nơi cân bằng áp suất để duy trì áp lực ổn định.

2. Nguyên lý hoạt động chi tiết

Giai đoạn 1 – Khi khởi động hệ thống:

Khi dòng chất lỏng (nước hoặc dầu thủy lực) đi vào van, áp suất đầu vào tác động lên đĩa van. Nếu áp suất đầu ra chưa đạt đến mức cài đặt, lò xo sẽ đẩy màng xuống, làm mở đĩa van, cho phép dòng chảy đi qua.

Giai đoạn 2 – Khi đạt đến áp suất cài đặt:

Khi áp suất đầu ra tăng lên đến mức đã được điều chỉnh (bằng núm xoay trên thân van), lực tác động từ áp suất đầu ra nâng màng lên, ép đĩa van dần đóng lại. Dòng chảy bị thu hẹp, giúp ổn định áp suất đầu ra ở mức mong muốn.

Giai đoạn 3 – Khi áp suất đầu ra vượt mức cho phép:

Nếu áp suất đầu ra cao hơn mức cài đặt, màng bị nâng lên nhiều hơn, đóng gần như hoàn toàn đĩa van, giảm lưu lượng qua van → giảm áp suất đầu ra.

Giai đoạn 4 – Khi áp suất đầu ra giảm thấp:

Khi nhu cầu sử dụng tăng (áp suất đầu ra giảm), lực của lò xo đẩy màng xuống, mở rộng đĩa van để tăng lưu lượng → áp suất đầu ra trở lại ổn định.

3. Cơ chế tự cân bằng áp suất

Van luôn duy trì trạng thái cân bằng giữa lực lò xo và áp suất đầu ra. Nhờ vậy, dù áp suất đầu vào thay đổi (cao/thấp bất thường), áp suất đầu ra vẫn được giữ ổn định, đảm bảo an toàn cho toàn bộ hệ thống.

4. Tóm tắt nguyên lý

• Tăng áp suất đầu ra: Mở rộng đĩa van → lưu lượng tăng.
• Giảm áp suất đầu ra: Đóng hẹp đĩa van → lưu lượng giảm.
• Tự động cân bằng: Dựa trên phản hồi áp suất qua màng và lò xo.

Nguyên lý hoạt động của Van Giảm Áp Joeun Korea – Adjustable Pressure Reducing Valve giúp hệ thống vận hành ổn định, an toàn và tiết kiệm năng lượng, đặc biệt trong các ứng dụng cấp nước, hệ thống thủy lực, phòng cháy chữa cháy và công nghiệp tự động hóa.

Ưu Điểm Của Van Giảm Áp Joeun Korea

Van Giảm Áp Joeun Korea được đánh giá cao trong các hệ thống công nghiệp và dân dụng nhờ hiệu suất ổn định, độ chính xác cao và độ bền vượt trội. Dưới đây là những ưu điểm nổi bật của dòng van này:

1. Ổn định áp suất tự động, chính xác cao

Van có khả năng tự động điều chỉnh áp suất đầu ra, giữ mức áp suất ổn định ngay cả khi áp suất đầu vào thay đổi liên tục. Điều này giúp hệ thống vận hành êm ái, tránh rung lắc và hư hỏng đường ống.

2. Thiết kế chắc chắn, vật liệu bền bỉ

Thân van được làm từ gang dẻo, thép carbon hoặc inox cao cấp, có lớp phủ chống ăn mòn, chịu được áp suất và nhiệt độ cao. Nhờ đó, van có tuổi thọ dài, hoạt động hiệu quả trong môi trường nước sạch, nước thải hoặc dầu thủy lực.

3. Điều chỉnh áp suất linh hoạt

Van sử dụng lò xo điều chỉnh áp suất dễ thao tác, giúp người dùng cài đặt giá trị áp suất đầu ra theo nhu cầu cụ thể của hệ thống. Đặc biệt phù hợp cho các trạm bơm, nhà máy và hệ thống PCCC yêu cầu độ chính xác cao.

4. Vận hành êm, giảm tiếng ồn và búa nước

Nhờ cơ chế đóng mở từ từ, van giúp ngăn chặn hiện tượng búa nước – nguyên nhân gây hư hại nghiêm trọng cho máy bơm và đường ống.
Hệ thống hoạt động êm ái, ổn định và tiết kiệm năng lượng.

5. Dễ lắp đặt, bảo trì và kiểm tra

Cấu tạo modul giúp việc tháo lắp, kiểm tra và vệ sinh trở nên nhanh chóng. Các phụ kiện như pilot valve, đồng hồ áp suất và ống tín hiệu được bố trí hợp lý, dễ dàng hiệu chỉnh.

6. Ứng dụng rộng rãi

Phù hợp cho nhiều lĩnh vực:

• Hệ thống cấp nước và trạm bơm tăng áp
• Hệ thống PCCC và HVAC
• Dây chuyền thủy lực công nghiệp, nhà máy sản xuất, xử lý nước

Van Giảm Áp Joeun Korea không chỉ giúp duy trì áp suất ổn định và bảo vệ hệ thống thủy lực, mà còn mang lại hiệu suất vận hành cao, tiết kiệm năng lượng và độ bền lâu dài, là lựa chọn tối ưu cho các công trình và nhà máy hiện đại.

Ứng Dụng Của Van Giảm Áp Joeun Korea

Van Giảm Áp Joeun Hàn Quốc là thiết bị quan trọng trong nhiều hệ thống thủy lực và cấp nước, giúp điều chỉnh, ổn định áp suất và bảo vệ máy móc, đường ống. Nhờ khả năng vận hành ổn định, van được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng.

1. Hệ thống cấp nước và trạm bơm tăng áp

• Duy trì áp suất ổn định tại đầu ra, tránh hiện tượng quá áp gây nứt, rò rỉ đường ống.
• Bảo vệ máy bơm và thiết bị đầu cuối, tăng tuổi thọ và hiệu suất hoạt động.
• Được sử dụng phổ biến trong trạm bơm khu dân cư, nhà cao tầng, khu công nghiệp và đô thị.

2. Hệ thống thủy lực công nghiệp

• Ổn định áp suất cho máy ép, xi-lanh, máy CNC, dây chuyền sản xuất tự động.
• Giúp hệ thống hoạt động êm ái, chính xác và giảm rung động.
• Tối ưu hiệu suất cho các nhà máy cơ khí, sản xuất linh kiện và công nghiệp nặng.

3. Hệ thống phòng cháy chữa cháy (PCCC)

• Đảm bảo áp suất nước ổn định cho đầu phun sprinkler, bơm chữa cháy và đường ống cấp nước.
• Giúp hệ thống PCCC phản ứng nhanh, hiệu quả và an toàn khi xảy ra sự cố.
• Giảm rủi ro quá áp, tránh hư hại thiết bị hoặc vỡ đường ống trong quá trình phun.

4. Hệ thống HVAC và xử lý nước

• Ổn định áp lực trong các hệ thống điều hòa, sưởi, bơm tuần hoàn và bể lọc nước.
• Giúp các thiết bị trao đổi nhiệt, bơm và van hoạt động hiệu quả và bền bỉ.
• Phù hợp cho các khu công nghiệp, tòa nhà cao tầng, và nhà máy chế biến.

5. Ngành công nghiệp dầu khí, hóa chất, thực phẩm và dược phẩm

• Điều chỉnh áp suất chất lỏng hoặc khí trong dây chuyền sản xuất và đường ống vận chuyển.
• Đảm bảo an toàn, chính xác và ổn định trong quá trình sản xuất.
• Thích hợp cho các hệ thống yêu cầu độ sạch, độ ổn định và kiểm soát áp suất cao.

Với thiết kế hiện đại và hiệu năng ổn định, Van Giảm Áp Joeun Korea – Adjustable Pressure Reducing Valve là lựa chọn lý tưởng cho các hệ thống công nghiệp, dân dụng và hạ tầng cấp nước hiện đại, giúp tăng độ bền, an toàn và hiệu quả vận hành lâu dài.

Hướng Dẫn Lắp Đặt Van Giảm Áp Joeun Korea

Để Van Giảm Áp Joeun Hàn Quốc hoạt động ổn định, bền bỉ và đảm bảo hiệu quả giảm áp tối ưu, việc lắp đặt đúng kỹ thuật là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết từng bước thực hiện:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra sản phẩm: Đảm bảo van giảm áp còn nguyên vẹn, không móp méo hay hư hỏng trong quá trình vận chuyển.
• Xác định vị trí lắp đặt:
  • Chọn vị trí bằng phẳng, dễ thao tác, không bị rung lắc.
  • Nên lắp theo chiều dòng chảy được chỉ rõ trên thân van (mũi tên hướng từ đầu vào đến đầu ra).
• Làm sạch hệ thống: Trước khi lắp, cần xả sạch cặn bẩn, rỉ sét, hoặc tạp chất trong đường ống để tránh làm tắc nghẽn màng hoặc đĩa van.

2. Lắp đặt van giảm áp đúng kỹ thuật

• Bước 1: Cắt ống đúng kích thước và đảm bảo hai đầu ống phẳng, vuông góc với trục ống.
• Bước 2: Dùng gioăng làm kín (PTFE, cao su EPDM) tại các mối nối để chống rò rỉ.
• Bước 3: Lắp van theo đúng chiều dòng chảy (IN → OUT).
  • Với hệ thống nước, lắp van ở vị trí sau đồng hồ đo áp suất để dễ kiểm soát.
  • Với hệ thống công nghiệp, nên bổ sung van khóa và lọc rác (Y Strainer) ở trước van giảm áp.
• Bước 4: Siết chặt các bu lông đều tay, tránh lệch trục hoặc quá lực làm biến dạng thân van.
• Bước 5: Kết nối đồng hồ đo áp suất ở hai đầu để theo dõi hiệu quả giảm áp.

3. Kiểm tra và vận hành sau khi lắp đặt

• Từ từ mở nguồn nước hoặc dầu thủy lực, tránh sốc áp ban đầu.
• Quan sát đồng hồ áp suất:
  • Nếu áp đầu ra cao hơn mức cài đặt → xoay núm điều chỉnh ngược chiều kim đồng hồ để giảm áp.
  • Nếu áp đầu ra thấp → xoay theo chiều kim đồng hồ để tăng áp.
• Kiểm tra rò rỉ tại các khớp nối, đầu ren và thân van.
• Sau khi ổn định, vận hành thử liên tục 5–10 phút để đảm bảo áp suất ra ổn định.

4. Một số lưu ý quan trọng khi lắp đặt

• Không lắp van tại vị trí áp suất đầu vào quá cao vượt giới hạn danh định.
• Không lắp ngược chiều dòng chảy, sẽ làm hư màng và van không hoạt động.
• Tránh lắp ở vị trí có nhiệt độ quá cao hoặc rung động mạnh.
• Nên bảo trì định kỳ 3–6 tháng/lần để kiểm tra độ kín, màng cao su và lò xo giảm áp.

Nhà Phân Phối Van Giảm Áp Joeun Korea Tại Việt Nam

Thép Vinh Phú tự hào là nhà phân phối chính thức các dòng Van Giảm Áp Joeun Korea – thương hiệu van công nghiệp hàng đầu Hàn Quốc được tin dùng trên toàn cầu. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và giải pháp điều khiển áp suất, Thép Vinh Phú cam kết mang đến cho khách hàng sản phẩm chính hãng, chất lượng cao, giá cạnh tranh và dịch vụ kỹ thuật tận tâm.

Chúng tôi cung cấp đa dạng các dòng van điều áp, van giảm áp thủy lực, van điều khiển áp suất tự động Joeun Korea như:

• Van Giảm Áp Joeun SK 200X – Adjustable Pressure Reducing Valve
• Van Điều Áp Thủy Lực SK 400X, SK 700X, SK 800X
• Van Điều Khiển Lưu Lượng, Van Giữ Áp, Van 1 Chiều, Van Xả Khí…

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
