Van Điều Khiển Bơm Đa Năng Joeun Korea – Multi Function Pump Control Valve

Mô tả

Van Điều Khiển Bơm Đa Năng Joeun Korea – Multi Function Pump Control Valve là thiết bị quan trọng trong hệ thống cấp thoát nước, giúp đảm bảo quá trình khởi động và ngừng bơm diễn ra an toàn, êm ái và ổn định.

Với khả năng tích hợp nhiều chức năng trong một van duy nhất, sản phẩm mang lại hiệu quả vận hành tối ưu, giảm va đập thủy lực, bảo vệ máy bơm và đường ống trong mọi điều kiện hoạt động. Đây là lựa chọn lý tưởng cho các công trình công nghiệp, hệ thống PCCC, cấp nước đô thị và xử lý nước thải cần độ tin cậy cao.

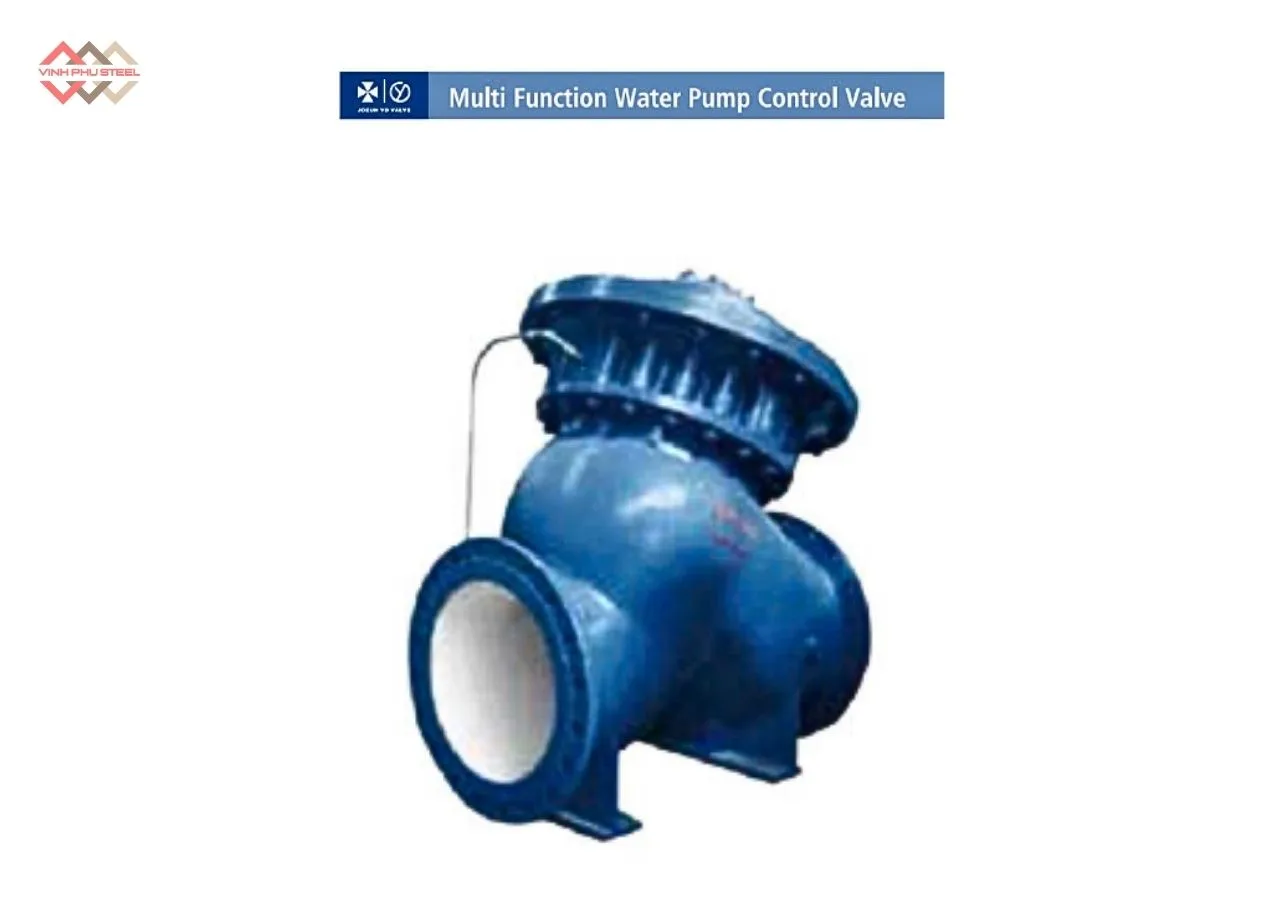

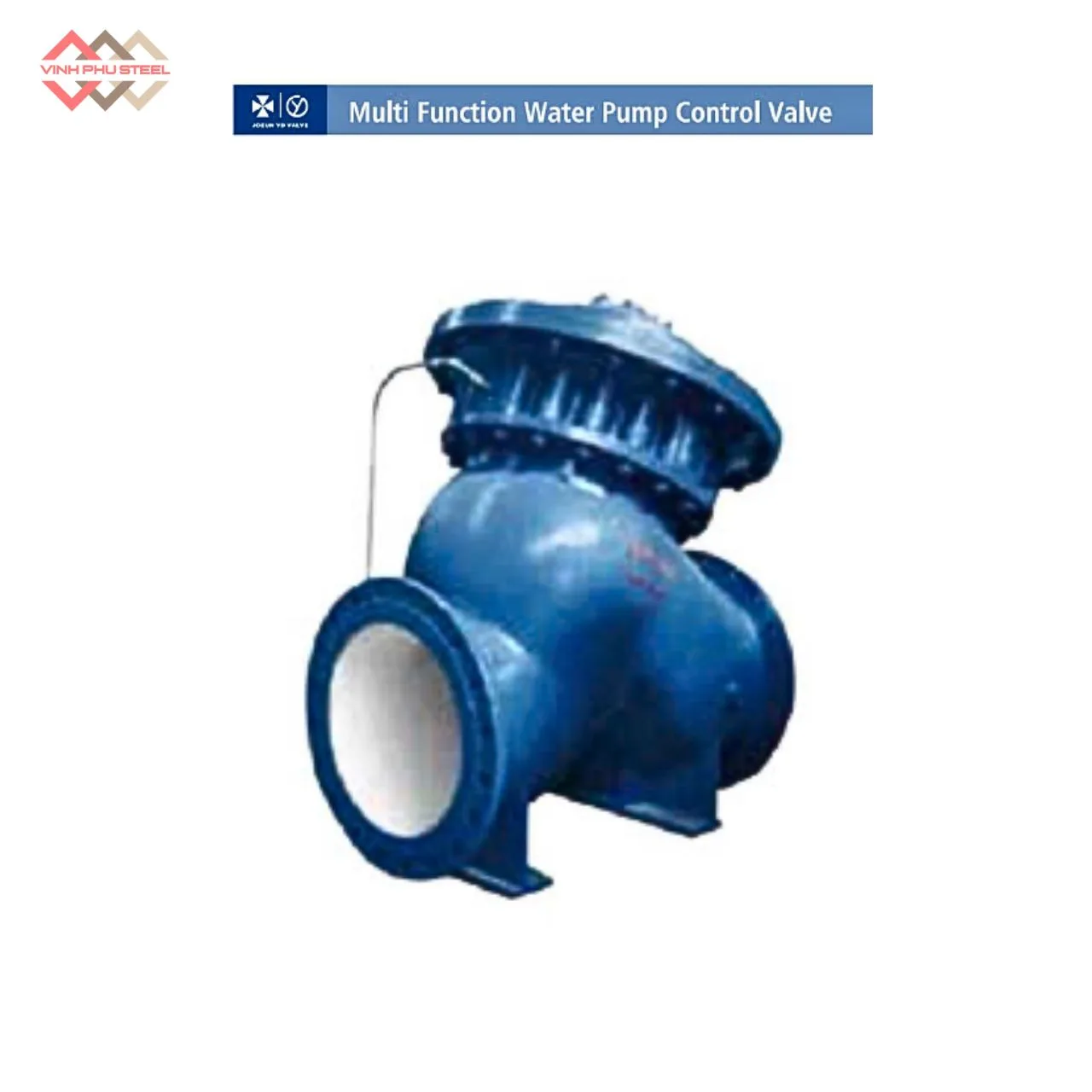

Van Điều Khiển Bơm Đa Năng Joeun Korea

Van Điều Khiển Bơm Đa Năng (Multi Function Pump Control Valve) là loại van thủy lực tự động được thiết kế để kiểm soát toàn bộ quá trình khởi động – vận hành – dừng bơm nhằm bảo vệ máy bơm và hệ thống đường ống.

Van có khả năng tích hợp nhiều chức năng trong cùng một thiết bị như:

• Điều khiển đóng/mở mềm (Soft Open – Soft Close)
• Chống chảy ngược
• Giảm áp – điều tiết áp
• Ổn định lưu lượng
• Chống va đập thủy lực (Water Hammer)

Nói cách khác, đây là van chuyên dụng giúp trạm bơm vận hành an toàn, ổn định và kéo dài tuổi thọ thiết bị.

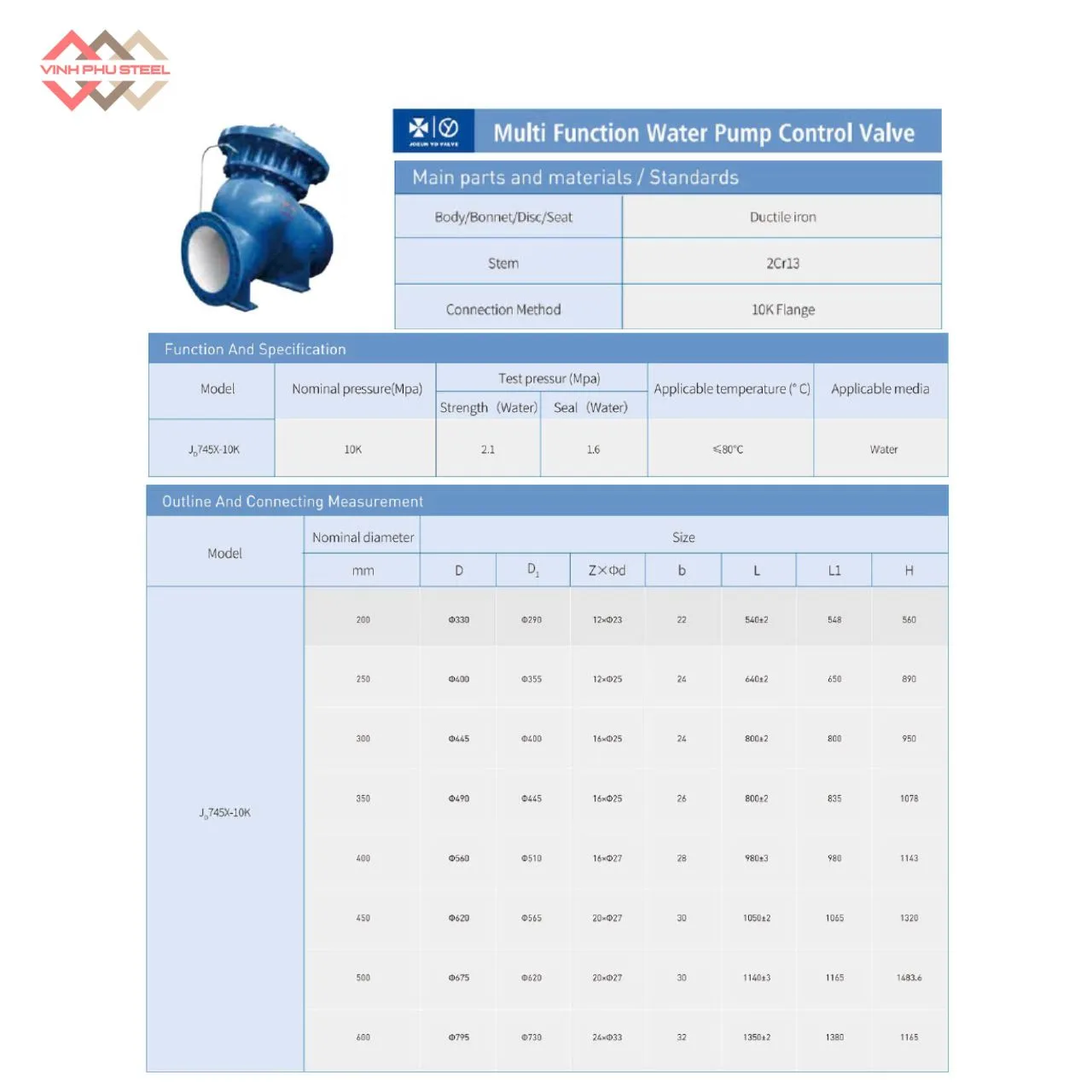

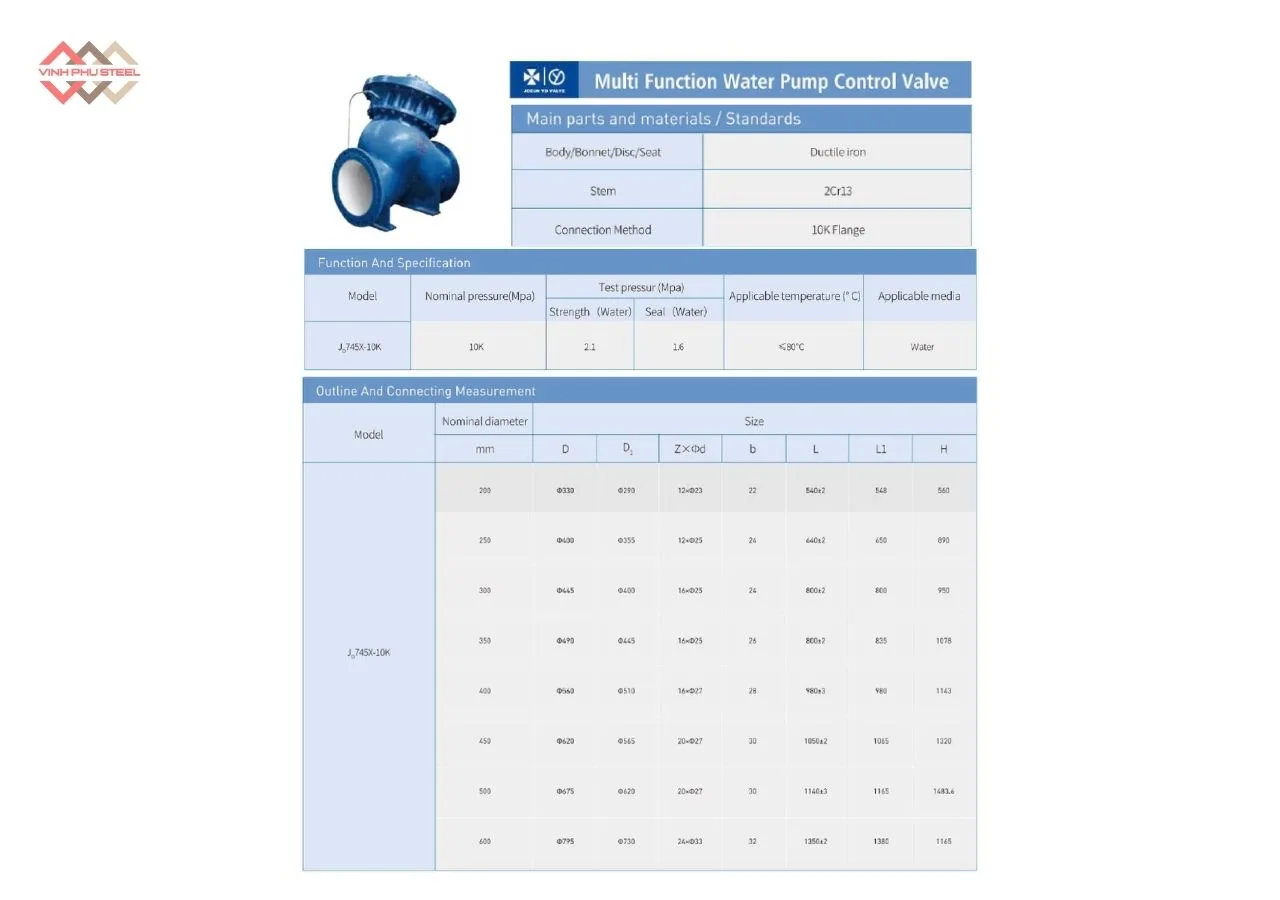

Thông Số Kỹ Thuật Van Điều Khiển Bơm Đa Năng Joeun Korea

Thông số kỹ thuật Multi Function Pump Control Valve:

• Thương hiệu: Joeun Korea
• Kiểu van: Van đa năng
• Kích thước (DN): DN200 – DN600
• Vật liệu thân van: Nhiều loại vât liệu
• Kết nối: Mặt bích tiêu chuẩn JIS, DIN hoặc ANSI
• Ứng dụng: Hệ thống đường ống nước.
• Nhà phân phối:Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 44)

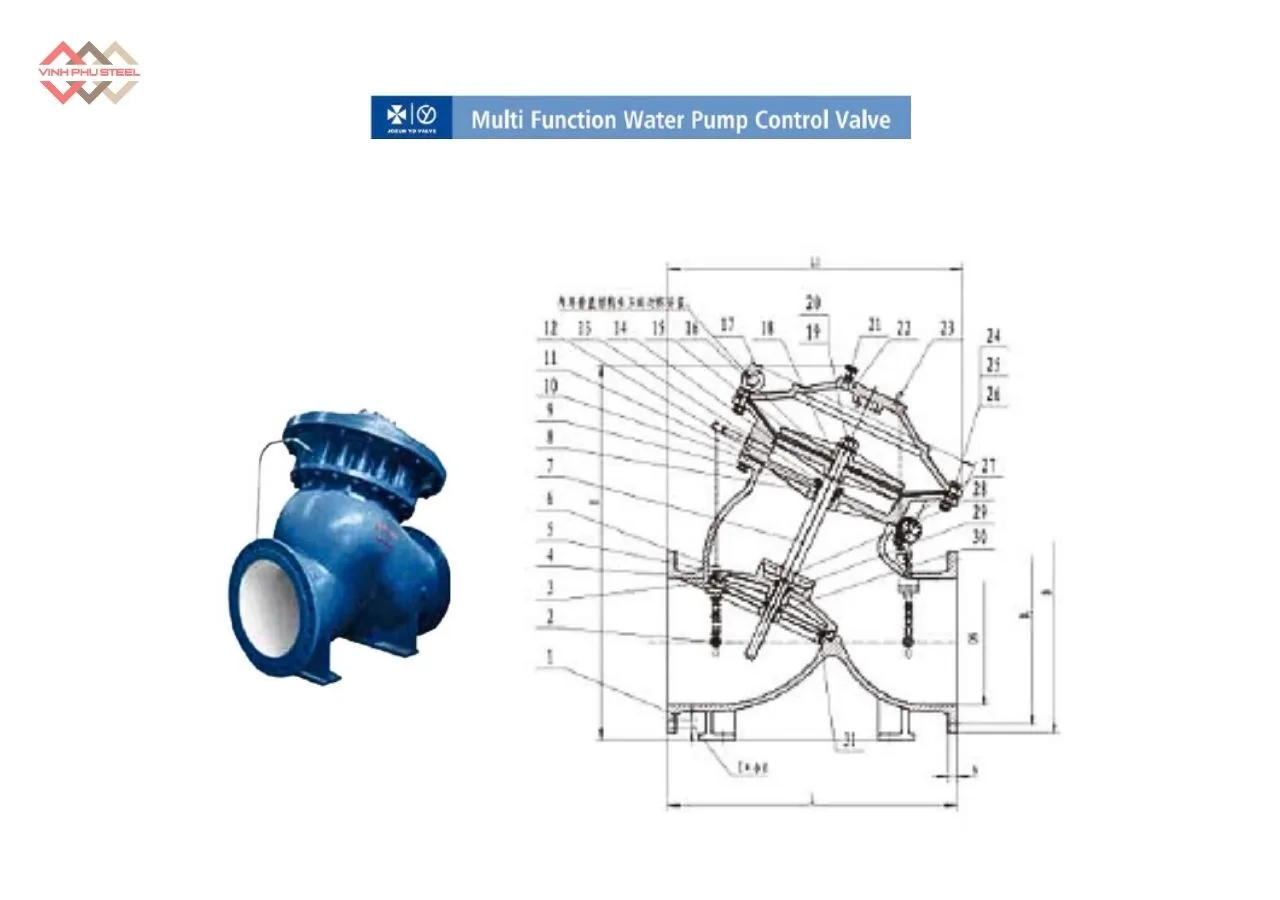

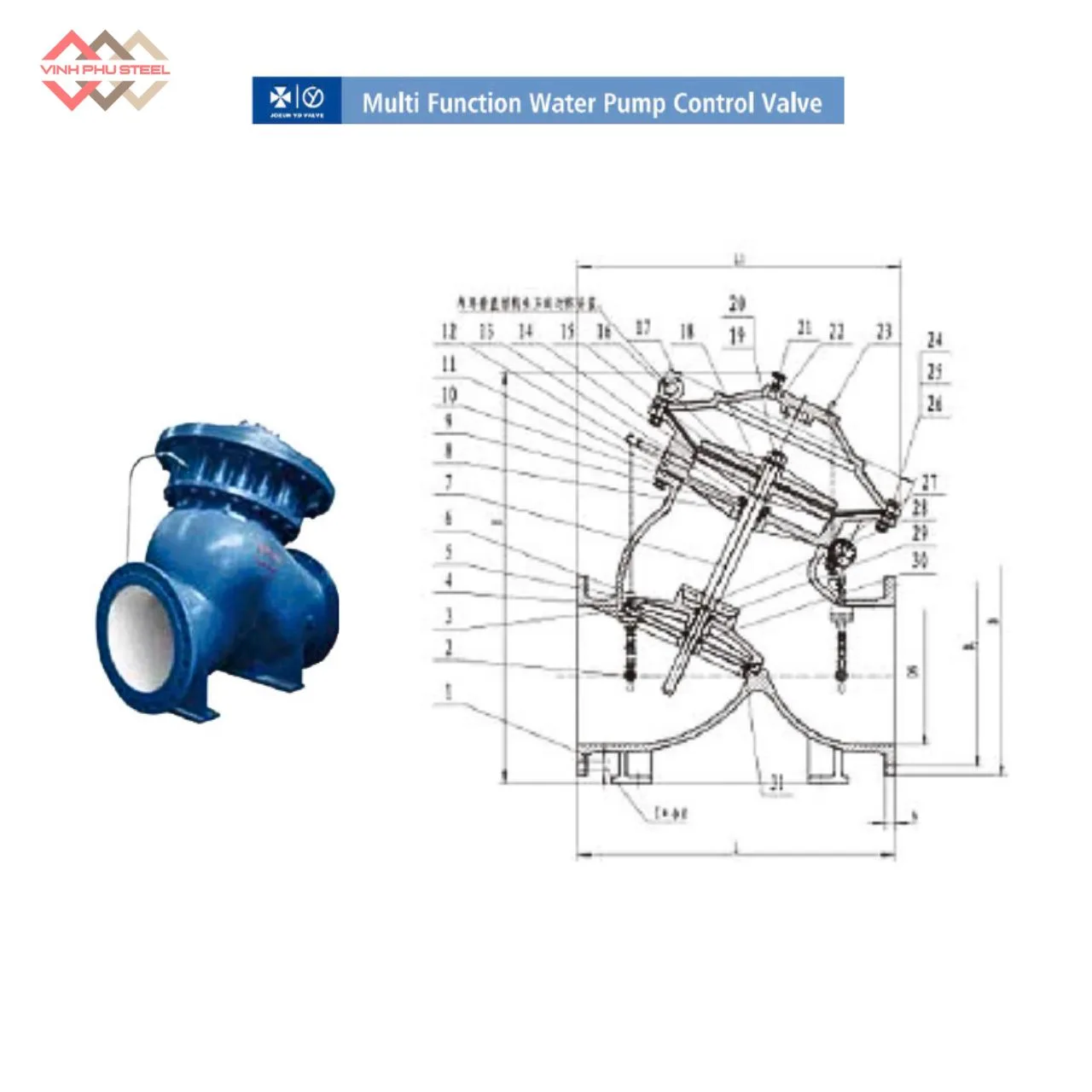

Cấu Tạo Van Điều Khiển Bơm Đa Năng Joeun Korea

Van Điều Khiển Bơm Đa Năng là dạng van điều khiển thủy lực, hoạt động dựa trên sự đóng/mở của màng hoặc piston kết hợp với hệ thống pilot điều khiển. Cấu tạo gồm 2 phần chính: Thân van chính và hệ thống điều khiển pilot.

1. Thân Van Chính (Main Valve Body)

• Là bộ phận chịu áp lực chính.
• Vật liệu phổ biến: gang dẻo (ductile iron), gang cầu, thép carbon, inox.
• Bên trong gồm:
  • Buồng điều khiển (Control Chamber)
  • Đĩa van/Màng van (Diaphragm) hoặc Piston
  • Trục van (Stem)
  • Lò xo đàn hồi (Spring)
  • Đế van – ghế van (Seat)

Chức năng: đóng/mở chính dòng nước theo tín hiệu từ pilot.

2. Màng Van hoặc Piston (Diaphragm / Piston Assembly)

• Điều khiển bằng áp lực nước.
• Khi áp lực tác động lên màng → van đóng.
• Khi xả áp khỏi buồng → van mở.

3. Hệ Thống Pilot Điều Khiển (Pilot System)

Đây là “bộ não” giúp van hoạt động đúng theo từng chức năng. Gồm nhiều loại pilot tùy thiết kế:

3.1. Van điều khiển áp suất (Pressure Reducing / Pressure Sustaining Pilot)

Dùng để giảm áp, giữ áp hoặc cân bằng áp trong hệ thống.

3.2. Van điều khiển lưu lượng (Flow Control Pilot)

Giúp điều tiết lưu lượng ổn định.

3.3. Van điện từ (Solenoid Valve – Optional)

Dùng khi cần điều khiển bằng tín hiệu điện từ PLC hoặc hệ thống tự động hóa.

3.4. Van kim chỉnh lưu (Needle Valve)

Điều chỉnh tốc độ đóng – mở để chống va đập thủy lực.

3.5. Bộ lọc Y (Strainer)

Lọc rác, chống tắc đường điều khiển pilot.

4. Hệ Thống Đồng Hồ và Đường Ống Pilot

• Đồng hồ áp (Pressure Gauge) để đọc áp suất.
• Ống đồng/ống thép pilot dẫn áp lực từ đường chính đến pilot và buồng điều khiển.
• Fitting – co – tê – nối nhanh giúp kết nối toàn bộ hệ thống.

5. Các Bộ Phận Ngoài Khác

• Nắp van (Bonnet)
• Ốc và bulong siết nắp
• Phớt làm kín (O-ring, gasket)
• Cổng xả khí hoặc xả đáy (tùy model)

Ưu Điểm Của Van Điều Khiển Bơm Đa Năng Joeun Korea

Van Điều Khiển Bơm Đa Năng mang đến nhiều lợi ích nổi bật trong vận hành hệ thống bơm và đường ống. Nhờ cơ chế điều khiển thông minh và khả năng tích hợp đa chức năng, thiết bị giúp tối ưu hiệu suất, giảm rủi ro và nâng cao độ bền cho toàn hệ thống.

1. Tích hợp nhiều chức năng trong một thiết bị

Thiết bị kết hợp đồng thời các chức năng: giảm áp, duy trì áp, điều tiết lưu lượng, chống chảy ngược và đóng/mở mềm. Điều này giúp tiết kiệm chi phí lắp đặt, hạn chế sử dụng nhiều loại van riêng lẻ.

2. Chống va đập thủy lực hiệu quả

Van kiểm soát tốc độ đóng/mở giúp giảm sốc áp khi bơm hoạt động hoặc dừng đột ngột, từ đó bảo vệ đường ống và thiết bị khỏi hư hại do Water Hammer.

3. Đóng mở mềm – vận hành êm ái

Cơ chế thủy lực cho phép van vận hành mượt mà, không gây rung lắc hay tiếng ồn lớn. Điều này giúp hệ thống vận hành ổn định và nâng cao tuổi thọ thiết bị.

4. Bảo vệ máy bơm toàn diện

Van ngăn hoàn toàn dòng chảy ngược, giảm nguy cơ cánh bơm quay ngược hoặc motor bị quá tải, góp phần kéo dài tuổi thọ bơm.

5. Hoạt động tự động – không cần giám sát nhiều

Nhờ hệ thống pilot thông minh, van tự phản hồi theo áp lực thực tế mà không cần can thiệp thủ công, phù hợp với các hệ thống tự động hóa.

6. Bền bỉ – dễ bảo dưỡng

Cấu tạo đơn giản, ít chi tiết dễ hỏng. Các bộ phận pilot và màng van dễ kiểm tra, vệ sinh hoặc thay thế khi cần.

7. Ứng dụng linh hoạt trong nhiều môi trường

Van vận hành tốt trong hệ thống nước sạch, nước công nghiệp, xử lý nước thải và hệ thống PCCC, đảm bảo độ ổn định cao.

8. Ổn định áp suất – đảm bảo an toàn hệ thống

Van duy trì áp lực ở mức ổn định, giúp giảm các biến động áp suất không mong muốn gây ảnh hưởng đến hiệu suất và an toàn của đường ống.

9. Tiết kiệm năng lượng và chi phí vận hành

Nhờ tối ưu lưu lượng và áp suất, máy bơm hoạt động hiệu quả hơn, giảm mức tiêu thụ điện và hạn chế chi phí sửa chữa dài hạn.

Ứng Dụng Của Van Điều Khiển Bơm Đa Năng Joeun Korea

Multi Function Pump Control Valve được sử dụng rộng rãi trong nhiều hệ thống nhờ khả năng kiểm soát áp lực, bảo vệ bơm và ổn định lưu lượng. Thiết bị đóng vai trò quan trọng giúp hệ thống vận hành an toàn, êm ái và hạn chế tối đa rủi ro va đập thủy lực.

1. Hệ thống cấp nước sạch (Water Supply System)

Van giúp điều khiển áp, chống chảy ngược và bảo vệ máy bơm trong các trạm cấp nước cho khu dân cư, tòa nhà và khu công nghiệp.

2. Trạm bơm tăng áp (Booster Pump Station)

Ứng dụng để kiểm soát áp suất, đảm bảo bơm tăng áp hoạt động ổn định, không gây sốc áp khi khởi động hoặc dừng bơm.

3. Nhà máy xử lý nước – nước thải

Hỗ trợ điều tiết lưu lượng, ổn định áp suất và chống dòng chảy ngược trong hệ thống xử lý nước sạch, nước tái sử dụng và nước thải sau xử lý.

4. Hệ thống phòng cháy chữa cháy (PCCC – Fire Fighting System)

Van đảm bảo bơm chữa cháy hoạt động an toàn, tránh sự cố sốc áp, giúp duy trì áp lực ổn định trong đường ống PCCC.

5. Hệ thống tưới tiêu nông nghiệp – công nghiệp

Đảm bảo lưu lượng nước cấp cho tưới tiêu ổn định, phù hợp trong các khu trồng trọt, trang trại hoặc hệ thống tưới tự động.

6. Hệ thống cấp nước trong tòa nhà – khu đô thị

Van hoạt động như thiết bị bảo vệ bơm và kiểm soát áp lực cho các tòa nhà cao tầng, khu căn hộ, khách sạn, trung tâm thương mại.

7. Ứng dụng trong các đường ống công nghiệp

Thích hợp cho đường ống áp lực trong:

• Nhà máy sản xuất
• Nhà máy thực phẩm – đồ uống
• Nhà máy dệt nhuộm
• Hệ thống nước làm mát thiết bị công nghiệp

8. Hệ thống bơm tuần hoàn (Circulation Pump System)

Duy trì lưu lượng đều đặn, ổn định áp suất giúp hệ thống tuần hoàn vận hành hiệu quả.

Hướng Dẫn Lắp Đặt Van Điều Khiển Bơm Đa Năng Joeun Korea

Việc lắp đặt Multi Function Pump Control Valve đúng kỹ thuật giúp thiết bị hoạt động ổn định, hạn chế va đập thủy lực và tăng tuổi thọ cho máy bơm cũng như toàn bộ hệ thống đường ống. Dưới đây là quy trình lắp đặt chuẩn, được khuyến nghị bởi các nhà sản xuất và tiêu chuẩn kỹ thuật.

1. Kiểm tra van và phụ kiện trước khi lắp

Trước khi tiến hành lắp đặt, cần:

• Kiểm tra ngoại quan không nứt vỡ, móp méo
• Đảm bảo đầy đủ pilot, ống đồng, van kim, đồng hồ áp
• Đảm bảo bên trong van sạch, không có dị vật
• Đối chiếu thông số: kích thước, áp lực, hướng dòng chảy

2. Xác định đúng chiều dòng chảy

Trên thân van thường có mũi tên chỉ hướng dòng chảy.
Việc lắp đúng chiều giúp van phát huy đầy đủ các chức năng:

• Điều khiển bơm mềm
• Chống chảy ngược
• Giảm áp và ổn định lưu lượng

3. Chuẩn bị mặt bích hoặc đầu nối

• Làm sạch bề mặt bích, gioăng làm kín
• Siết bulong đều theo hình ngôi sao để tránh lệch tâm
• Không siết quá lực làm nứt mặt bích hoặc thân van

4. Lắp van theo phương ngang hoặc đứng (tùy thiết kế)

Phần lớn các van điều khiển bơm đa năng được lắp nằm ngang, nhưng vẫn có loại lắp đứng. Cần tuân theo hướng dẫn của nhà sản xuất để đảm bảo pilot hoạt động đúng.

5. Kết nối hệ thống pilot

• Lắp ống đồng hoặc ống thép nhỏ theo sơ đồ
• Đảm bảo các fitting siết chặt, không rò rỉ
• Lắp van kim, bộ lọc Y, đồng hồ áp đúng vị trí
• Kiểm tra solenoid (nếu có) và kết nối dây điện đúng nguồn

6. Xả khí trong đường ống và buồng pilot

Trước khi vận hành, cần xả khí để tránh:

• Mất ổn định áp
• Van đóng mở không chính xác
• Hiện tượng rung lắc bất thường

7. Khởi động bơm và hiệu chỉnh ban đầu

• Mở từ từ van trên đường ống
• Khởi động bơm và quan sát phản ứng của van
• Chỉnh van kim (needle valve) để điều chỉnh tốc độ đóng/mở
• Chỉnh pilot phù hợp với áp suất yêu cầu của hệ thống

8. Kiểm tra độ kín và thử áp

• Quan sát các vị trí: mặt bích, đầu nối pilot, van kim
• Nếu có rò rỉ, siết lại hoặc thay thế gioăng
• Thử áp theo tiêu chuẩn (thường 1.5 lần áp làm việc)

9. Ghi lại thông số vận hành

Lưu các giá trị sau để theo dõi:

• Áp suất đầu vào/ra
• Tốc độ đóng/mở
• Áp lực duy trì (nếu dùng pilot sustaining)
• Lưu lượng thực tế

Những Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình vận hành, Van Điều Khiển Bơm Đa Năng có thể gặp một số sự cố do môi trường nước, sai sót lắp đặt hoặc quá trình sử dụng lâu dài. Hiểu rõ nguyên nhân và cách xử lý giúp hệ thống hoạt động ổn định, giảm thiểu hư hỏng và tránh gián đoạn vận hành.

1. Van đóng/mở không đúng tốc độ

Biểu hiện:

• Van mở quá nhanh → gây sốc áp khi khởi động bơm

• Van đóng quá chậm hoặc quá nhanh → tăng nguy cơ Water Hammer


Nguyên nhân:

• Van kim (needle valve) chỉnh sai

• Đường pilot bị nghẹt cặn

• Áp lực không ổn định


Cách khắc phục:

• Điều chỉnh lại van kim theo hướng dẫn

• Vệ sinh hoặc thay mới đường pilot

• Kiểm tra áp lực đầu vào và điều chỉnh pilot áp suất


2. Van không đóng kín

Biểu hiện:

• Dòng nước vẫn rò nhẹ khi bơm đã dừng

• Van không tạo chức năng chống chảy ngược hiệu quả


Nguyên nhân:

• Dị vật kẹt trong ghế van

• Màng van bị rách hoặc chai cứng

• Pilot chống chảy ngược hoạt động kém


Cách khắc phục:

• Tháo van kiểm tra và vệ sinh ghế van

• Thay màng van (diaphragm) hoặc piston

• Kiểm tra và thay pilot nếu cần


3. Van không mở hoặc mở rất chậm

Nguyên nhân:

• Tắc lọc Y trong đường pilot

• Van điện từ (nếu có) bị lỗi

• Áp lực điều khiển không đủ


Cách khắc phục:

• Vệ sinh bộ lọc Y định kỳ

• Kiểm tra solenoid: nguồn điện, cuộn coil

• Tăng áp hoặc điều chỉnh pilot để phù hợp áp lực làm việc


4. Van hoạt động rung lắc hoặc phát tiếng ồn

Biểu hiện:

• Van rung, lắc, phát tiếng kêu liên tục

• Áp suất dao động bất thường


Nguyên nhân:

• Xâm thực do lưu lượng vượt quá giới hạn

• Van kim mở quá lớn

• Áp suất đầu vào thấp hoặc không ổn định


Cách khắc phục:

• Điều chỉnh tốc độ đóng/mở qua van kim

• Kiểm tra lại thiết kế lưu lượng

• Tăng áp lực đầu vào hoặc ổn định nguồn nước


5. Áp suất đầu ra không ổn định

Nguyên nhân:

• Pilot giảm áp bị lệch chuẩn hoặc hỏng

• Tắc đường pilot

• Van chưa được hiệu chỉnh đúng thông số làm việc


Cách khắc phục:

• Hiệu chỉnh lại pilot

• Vệ sinh toàn bộ hệ thống ống dẫn pilot

• Theo dõi áp kế và điều chỉnh đến khi ổn định


6. Rò rỉ tại các fitting và ống pilot

Nguyên nhân:

• Siết chưa đủ lực
• Gioăng già hoặc biến dạng
• Rung động đường ống gây lỏng khớp nối

Cách khắc phục:

• Siết lại các đầu nối
• Thay gioăng mới
• Bổ sung giá đỡ chống rung cho đường pilot

7. Van thường xuyên bị kẹt — hoạt động không trơn tru

Nguyên nhân:

• Nước có nhiều cặn bẩn, không lắp lọc Y
• Ghế van hoặc piston bị mài mòn
• Màng van lão hóa

Cách khắc phục:

• Lắp đặt thêm bộ lọc Y tại đầu vào nếu chưa có
• Thay thế bộ phận bị mài mòn
• Bảo dưỡng định kỳ theo khuyến nghị nhà sản xuất

Van Điều Khiển Bơm Đa Năng Chính Hãng Joeun Korea

Thép Vinh Phú tự hào là nhà phân phối chính hãng Van Bơm Đa Năng Joeun Korea – Multi Function Pump Control Valve, mang đến giải pháp tối ưu cho hệ thống bơm nước, cấp thoát nước và phòng cháy chữa cháy. Sản phẩm được thiết kế với chất liệu Ductile Iron bền bỉ, tích hợp nhiều chức năng trong một van duy nhất, giúp bảo vệ máy bơm, giảm va đập thủy lực và nâng cao hiệu suất vận hành.

Với cam kết chính hãng, chất lượng và giá cả cạnh tranh, Thép Vinh Phú cung cấp giải pháp toàn diện, phù hợp cho cả công trình công nghiệp và dân dụng. Khách hàng sẽ được hỗ trợ tư vấn kỹ thuật chuyên sâu và lựa chọn sản phẩm phù hợp nhất với nhu cầu vận hành.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789
