Van Điều Áp Thủy Lực Joeun Korea – SK 500X

Mô tả

Trong các hệ thống bơm nước và thủy lực hiện nay, áp suất không ổn định là nguyên nhân chính gây ra nhiều sự cố nghiêm trọng như búa nước, rò rỉ đường ống, hư hại thiết bị và giảm tuổi thọ máy bơm. Để khắc phục triệt để vấn đề này, Van Điều Áp Thủy Lực Joeun Korea – SK 500X ra đời như một giải pháp thông minh giúp duy trì áp suất ổn định, đảm bảo an toàn và hiệu suất tối ưu cho toàn hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu chi tiết cấu tạo, nguyên lý hoạt động, ứng dụng và ưu điểm nổi bật của dòng van điều áp cao cấp đến từ Joeun Korea, từ đó lựa chọn được sản phẩm phù hợp nhất cho công trình của mình.

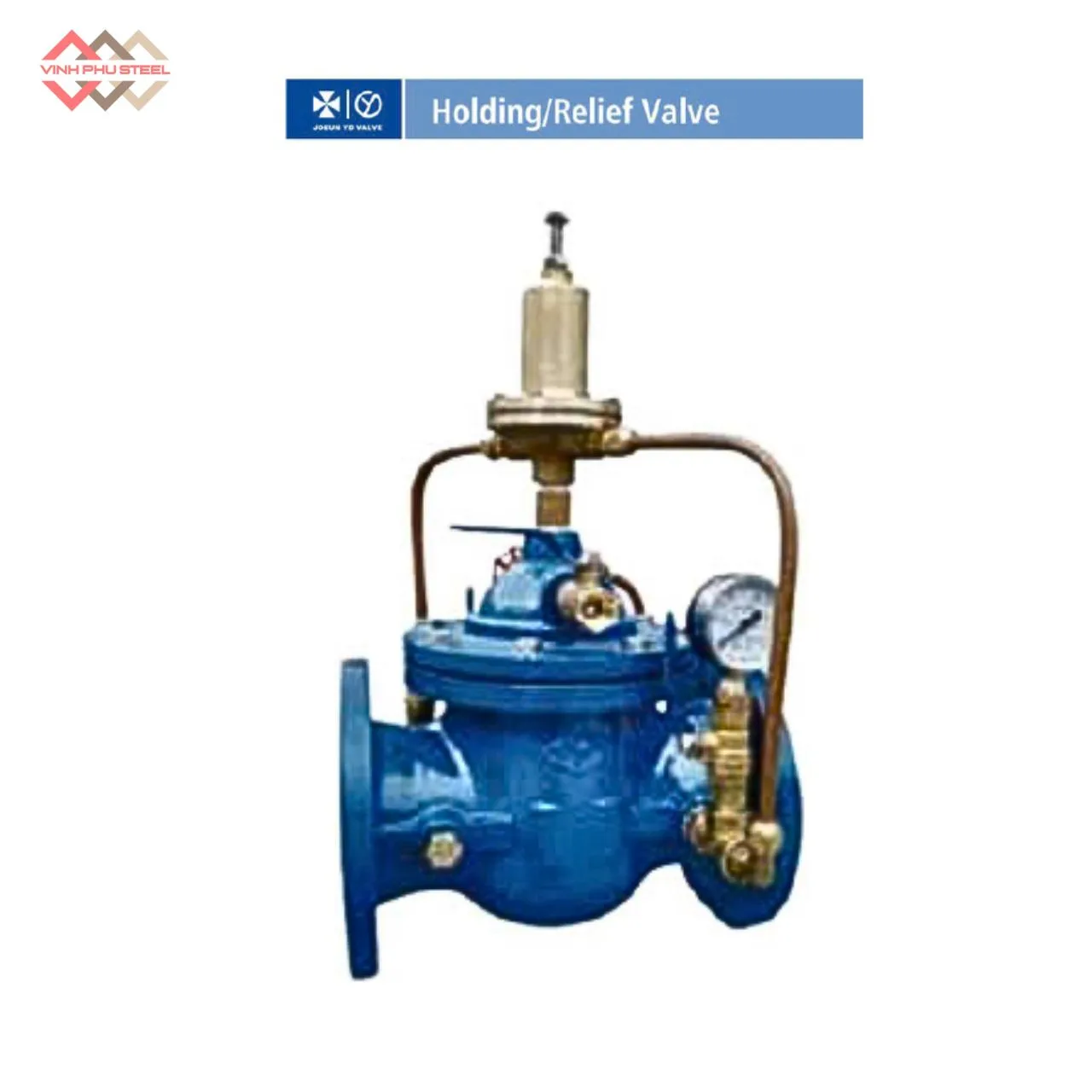

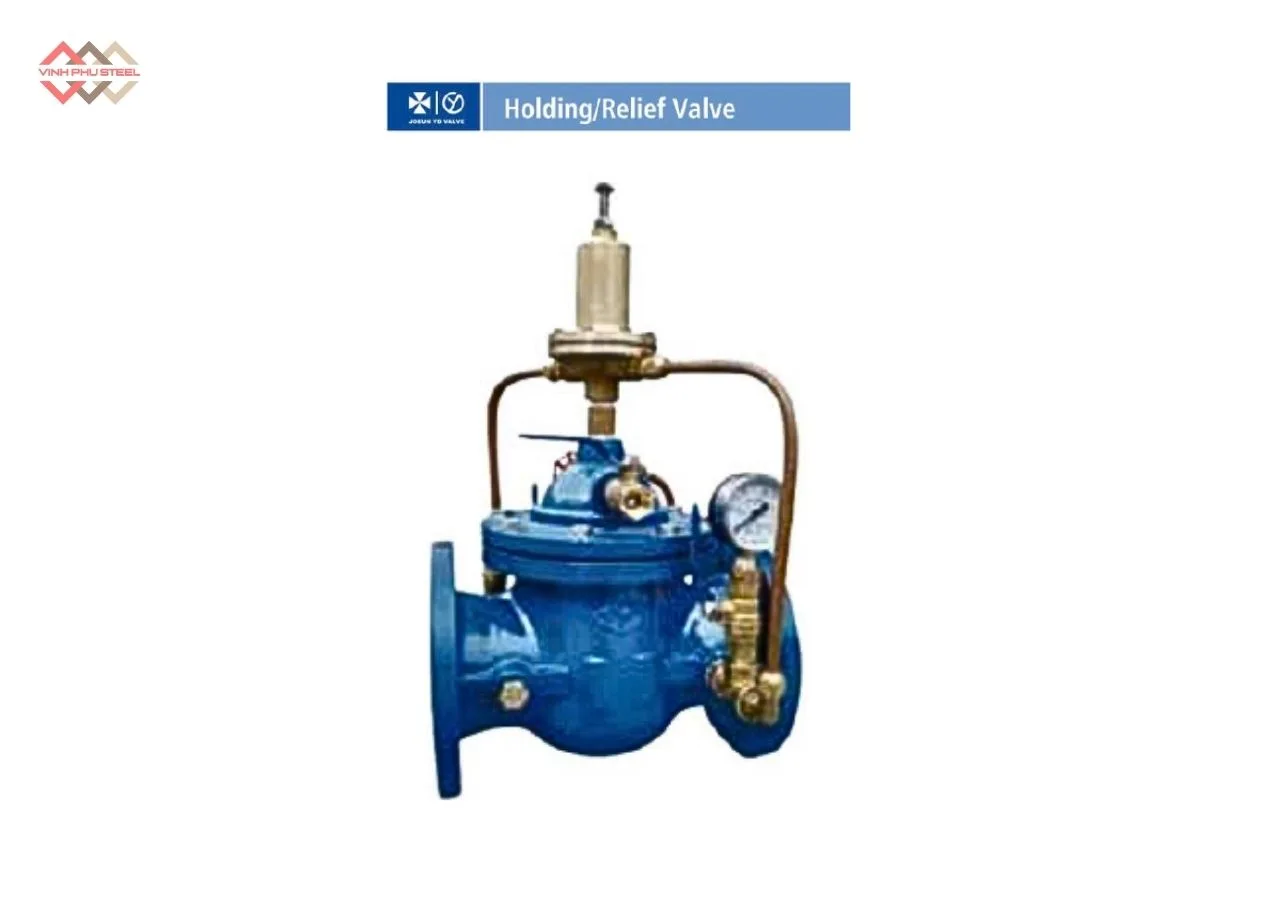

Van Điều Áp Thủy Lực Joeun Korea – SK 500X

Van Điều Áp Thủy Lực (Tên tiếng anh: Holding/Relief Valve) là thiết bị dùng để điều chỉnh và duy trì áp suất ổn định trong hệ thống thủy lực, giúp ngăn ngừa tình trạng áp suất quá cao gây hư hại cho máy bơm, đường ống và các thiết bị khác.

Van hoạt động dựa trên nguyên lý tự động đóng – mở theo sự thay đổi áp suất, đảm bảo áp suất đầu ra luôn ổn định dù áp suất đầu vào biến động. Đây là thành phần quan trọng trong các hệ thống cấp nước, trạm bơm, và hệ thống thủy lực công nghiệp, giúp vận hành an toàn, ổn định và tiết kiệm năng lượng.

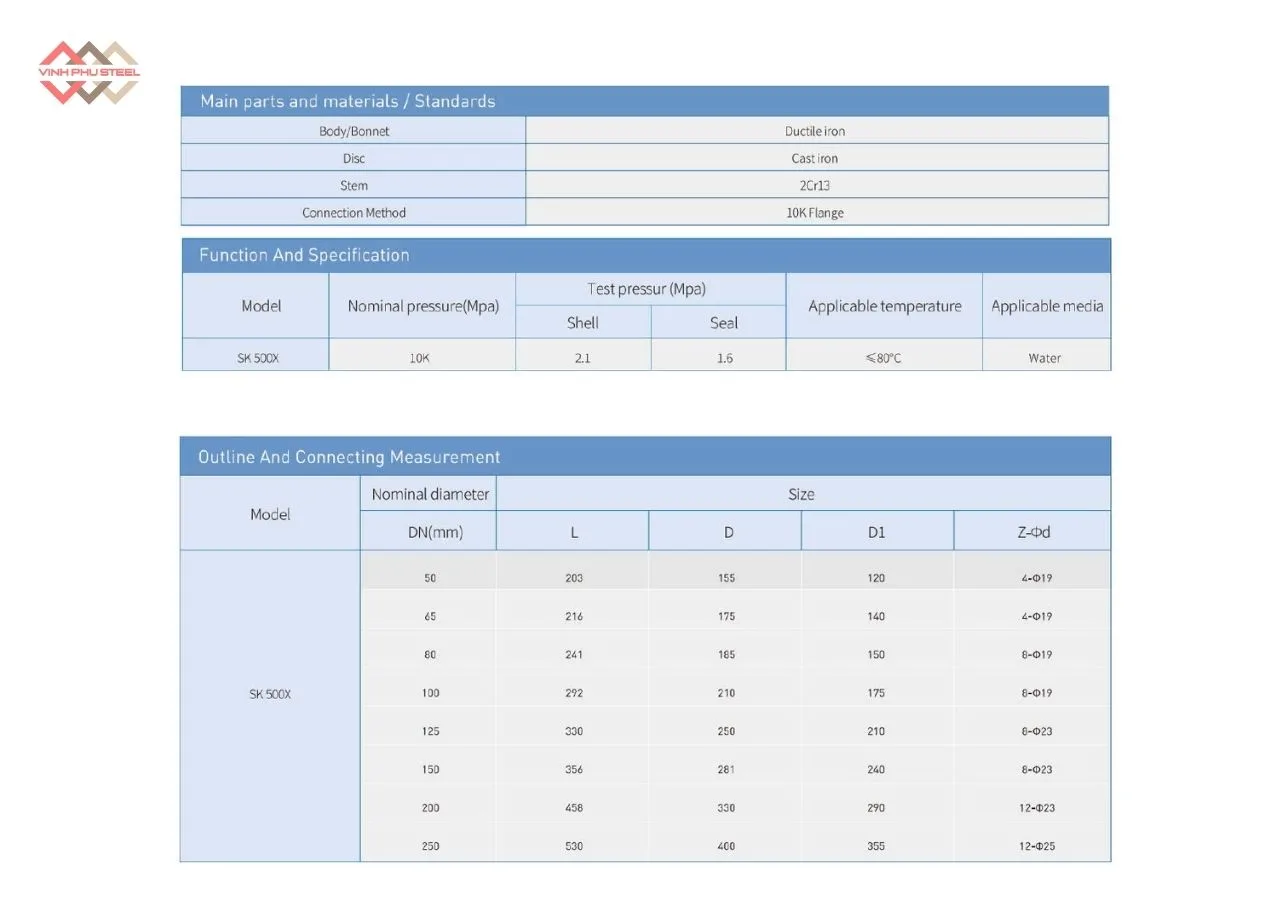

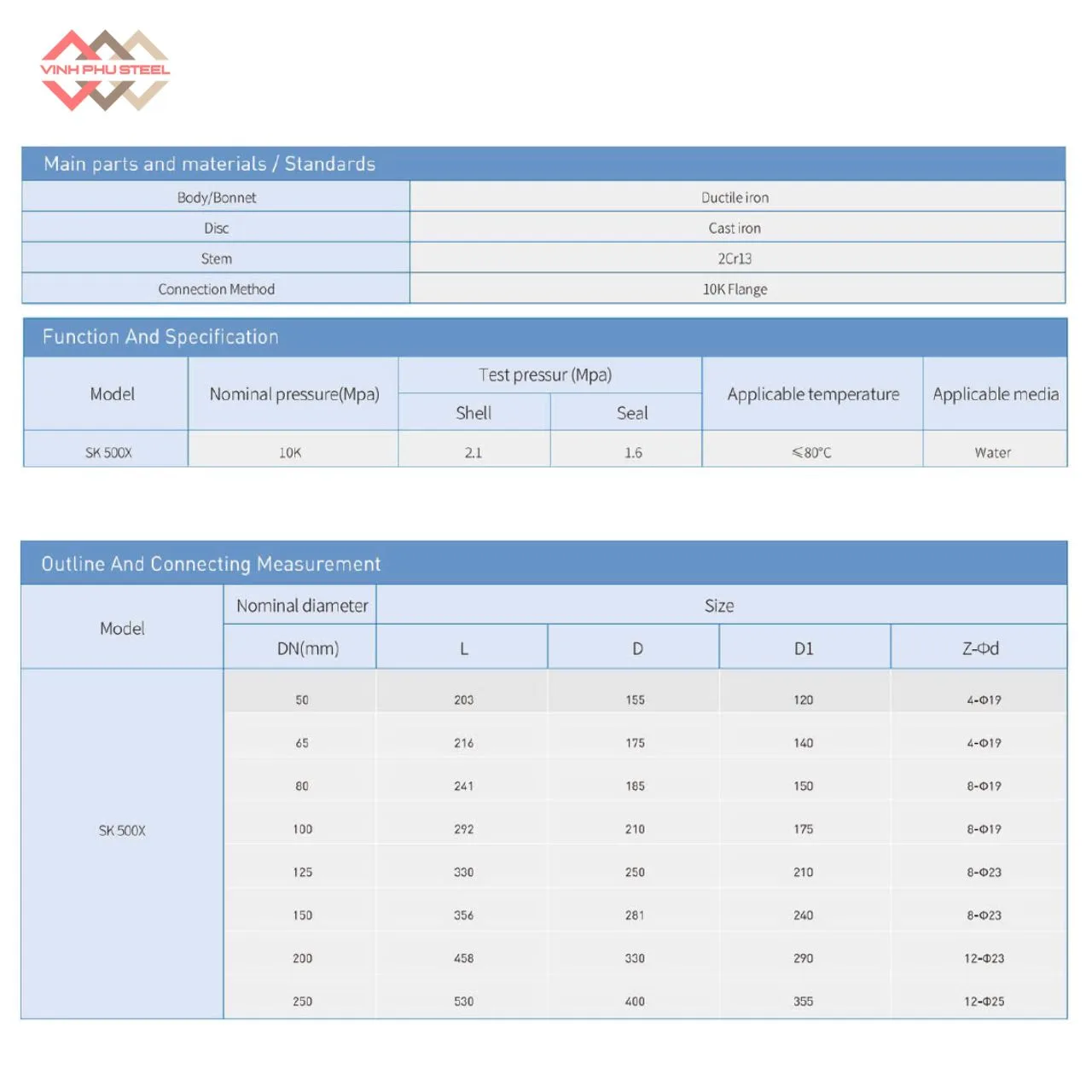

Thông Số Kỹ Thuật Van Điều Áp Thủy Lực Joeun Korea

Thông số kỹ thuật Valve điều áp thủy lực SK 500X Joeun Korea:

• Thương hiệu: Joeun Korea – Hàn Quốc
• Model: SK 500X
• Đường kính danh nghĩa (DN): DN 50 – DN 250
• Áp suất danh định (PN): PN10
• Vật liệu thân van: Gang dẻo, gang cầu (Ductile Iron)
• Môi trường sử dụng: Nước hoặc môi chất tương tự nước
• Kiểu kết nối: Mặt bích
• Nhiệt độ làm việc: Dưới 80ºC
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 57)

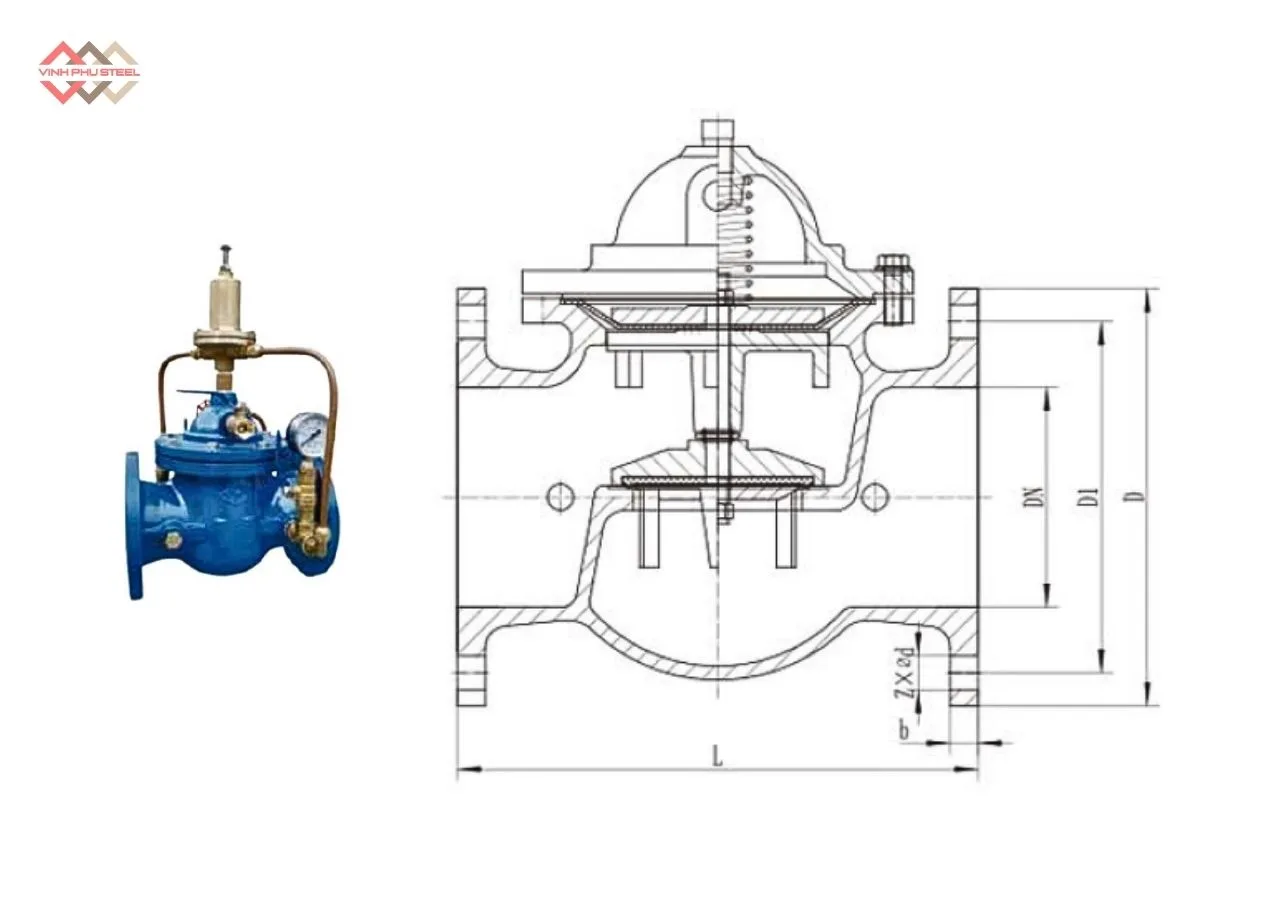

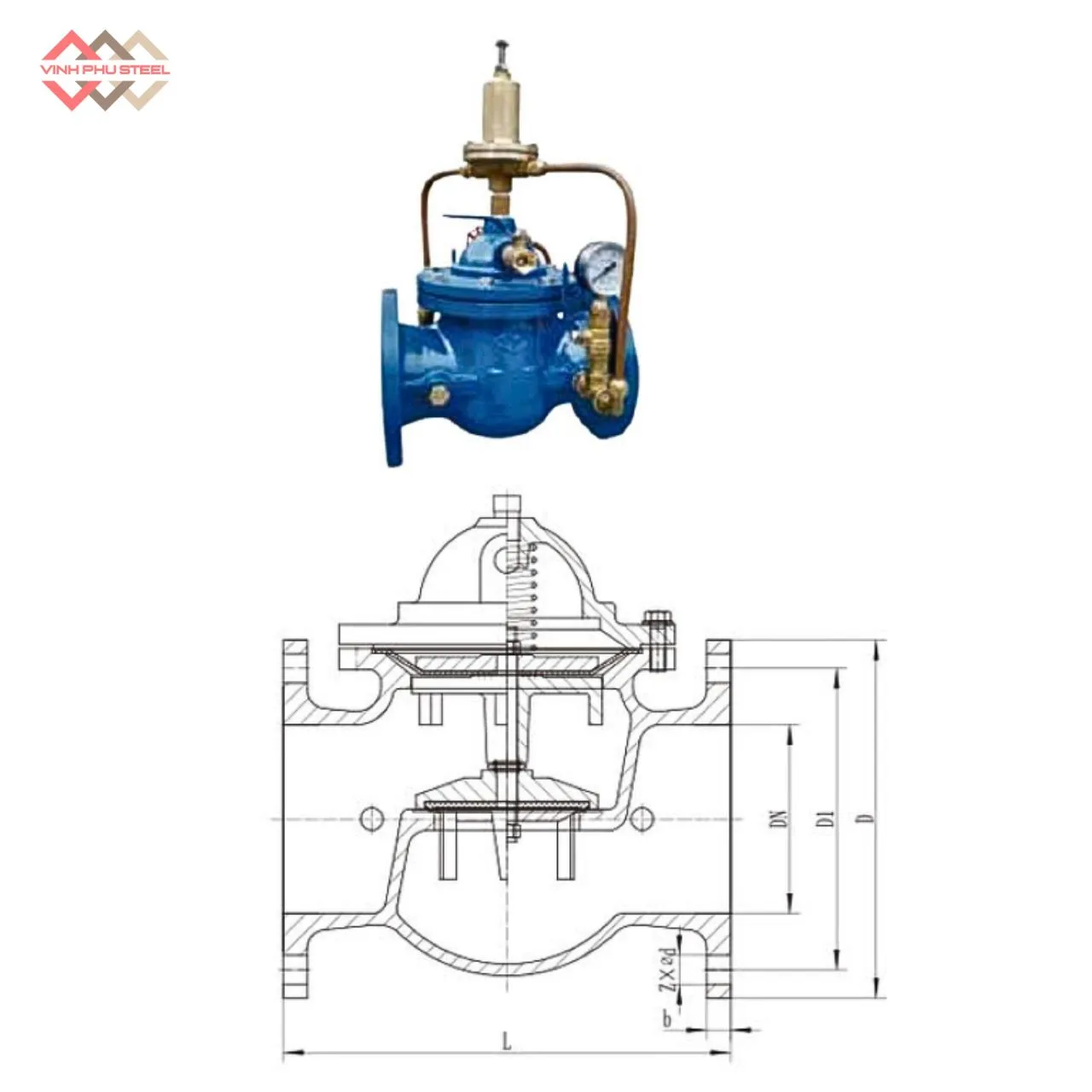

Cấu Tạo Của Van Điều Áp Thủy Lực Joeun Korea

Một Van điều áp thủy lực thường có cấu tạo gồm 5 bộ phận chính, được thiết kế nhằm đảm bảo khả năng điều chỉnh và ổn định áp suất chính xác, bền bỉ trong môi trường áp lực cao:

1. Thân van (Body)

• Là bộ phận chính chứa toàn bộ chi tiết bên trong.
• Thường được chế tạo bằng gang cầu, thép carbon, inox hoặc đồng tùy theo môi trường sử dụng.
• Bên trong thân có các khoang dẫn dòng và buồng điều khiển áp suất.

2. Màng hoặc piston điều khiển (Diaphragm / Piston Assembly)

• Là phần nhạy cảm với áp suất, giúp van tự động phản ứng khi áp lực thay đổi.
• Khi áp suất đầu ra tăng vượt mức cài đặt, màng hoặc piston sẽ đẩy van đóng dần lại, giảm lưu lượng để ổn định áp suất.
• Khi áp suất giảm, màng hoặc piston trả về vị trí mở, cho phép tăng lưu lượng trở lại.

3. Lò xo điều chỉnh áp suất (Adjusting Spring)

• Dùng để thiết lập áp suất mong muốn ở đầu ra.
• Người vận hành có thể vặn vít điều chỉnh để thay đổi lực nén lò xo, tương ứng với mức áp suất cần duy trì.

4. Van pilot (Pilot Valve – van điều khiển phụ)

• Là bộ phận phụ điều tiết tín hiệu áp suất đến buồng màng hoặc piston.
• Giúp tăng độ chính xác và ổn định trong việc điều áp, đặc biệt ở các dòng van điều áp tự động cao cấp như Joeun Korea SK 500X.

5. Đường ống dẫn tín hiệu và phụ kiện (Pilot Tubes & Accessories)

• Gồm ống dẫn thủy lực, đồng hồ áp suất, van xả khí và các phụ kiện liên kết.
• Giúp truyền tín hiệu áp suất nhanh chóng, đồng thời theo dõi tình trạng hoạt động của van trong hệ thống.

Ưu điểm Của Van Điều Áp Thủy Lực Joeun Korea – SK 500X

Van điều áp thủy lực SK 500X là thiết bị quan trọng trong các hệ thống thủy lực, bơm nước và công nghiệp, mang lại nhiều lợi ích nổi bật:

1. Ổn định áp suất chính xác

Van giúp duy trì áp suất đầu ra ổn định dù áp lực đầu vào thay đổi, ngăn ngừa hiện tượng sốc áp suất và bảo vệ toàn bộ hệ thống.

1. Bảo vệ hệ thống

Thiết bị giảm nguy cơ quá áp, bảo vệ máy bơm, đường ống và các thiết bị khác khỏi hư hỏng do áp lực lớn, giúp tăng tuổi thọ hệ thống.

1. Vận hành tự động và an toàn

Van hoạt động tự động theo áp suất, phản ứng nhanh khi áp suất thay đổi, giảm thiểu rủi ro kỹ thuật và đảm bảo an toàn cho hệ thống.

1. Tiết kiệm năng lượng
   Nhờ kiểm soát áp suất hiệu quả, van giúp hệ thống vận hành ổn định, hạn chế lãng phí năng lượng do máy bơm chạy không đồng đều.

2. Dễ lắp đặt và bảo trì

Thiết kế gọn gàng, chuẩn hóa giúp van dễ tích hợp vào hệ thống hiện có, các bộ phận như thân van, lò xo và piston dễ tháo lắp khi bảo trì.

Ứng dụng của Van Điều Áp Thủy Lực Joeun Korea – SK 500X

Van Điều Áp Thủy Lực SK 500X là thiết bị quan trọng trong các hệ thống thủy lực và bơm nước, được thiết kế để ổn định áp suất, bảo vệ hệ thống và tối ưu hiệu suất vận hành. Nhờ khả năng kiểm soát áp suất chính xác, van SK 500X được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng.

1. Hệ thống bơm nước và trạm tăng áp

• Van SK 500X duy trì áp suất đầu ra ổn định, ngay cả khi áp lực đầu vào thay đổi đột ngột.
• Ngăn ngừa hiện tượng búa nước, rò rỉ đường ống và hư hỏng máy bơm, giúp hệ thống vận hành an toàn và bền bỉ.
• Thích hợp cho trạm bơm cấp nước sinh hoạt, công nghiệp, khu dân cư và nhà máy.

2. Hệ thống thủy lực công nghiệp

• Kiểm soát áp suất cho xy-lanh, máy ép, máy CNC, hệ thống nâng hạ và thiết bị thủy lực khác.
• Đảm bảo vận hành mượt mà, giảm rung động, tăng tuổi thọ máy móc và tiết kiệm chi phí bảo trì.

3. Hệ thống phòng cháy chữa cháy (PCCC)

• Ổn định áp lực nước cho các nhánh sprinkler và bơm chữa cháy, đảm bảo hiệu suất phun tối ưu khi xảy ra sự cố.
• Van tự động xả áp khi vượt mức cài đặt, giảm nguy cơ hư hỏng và đảm bảo an toàn toàn hệ thống PCCC.

4. Hệ thống HVAC và xử lý nước

• Kiểm soát lưu lượng và áp suất trong các hệ thống sưởi, điều hòa, bơm tuần hoàn và bể lọc nước.
• Bảo vệ các thiết bị trao đổi nhiệt, bơm tuần hoàn và van khỏi hư hỏng do áp lực không ổn định.

5. Ngành công nghiệp dầu khí, hóa chất, thực phẩm và dược phẩm

• Điều chỉnh áp suất chất lỏng hoặc khí trong dây chuyền sản xuất, bồn chứa và đường ống vận chuyển.
• Giúp quá trình sản xuất an toàn, chính xác và ổn định, giảm nguy cơ sự cố và ngưng trệ sản xuất.

Hướng dẫn lắp đặt Van Điều Áp Thủy Lực SK 500X Joeun Korea

Để van điều áp thủy lực SK 500X vận hành ổn định, hiệu quả và bền bỉ, việc lắp đặt đúng cách là yếu tố quan trọng. Dưới đây là hướng dẫn chi tiết, chuẩn SEO và dễ hiểu:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra thiết bị: Đảm bảo van không bị hư hỏng, các phụ kiện đi kèm đầy đủ (pilot valve, đồng hồ áp, ống dẫn tín hiệu…).
• Đường ống sạch: Loại bỏ cặn bẩn, mảnh vỡ và khí trong ống.
• Vị trí lắp đặt: Chọn vị trí dễ quan sát, thuận tiện bảo trì, đảm bảo van không chịu rung hoặc va chạm mạnh.
• Kiểm tra hướng dòng chảy: Trên thân van có mũi tên chỉ hướng dòng nước; cần lắp đúng hướng để van hoạt động chính xác.

2. Lắp đặt van chính

• Van nên được lắp ngang hoặc đứng theo hướng khuyến nghị của nhà sản xuất.
• Dùng băng Teflon hoặc gioăng kín tại các mối nối để tránh rò rỉ.
• Siết chặt bulông, đai ốc theo lực siết chuẩn, tránh làm biến dạng thân van.

3. Lắp đặt pilot valve và ống dẫn tín hiệu

• Kết nối pilot valve theo sơ đồ của nhà sản xuất, đảm bảo tín hiệu áp suất chính xác tới buồng điều khiển của van.
• Ống dẫn tín hiệu phải ngắn, thẳng, không gập khúc để tránh trễ tín hiệu hoặc áp lực sai lệch.
• Van xả khí (nếu có) cần được lắp ở vị trí cao nhất để xả hết khí trong hệ thống trước khi vận hành.

4. Kiểm tra và hiệu chỉnh áp suất

• Mở van từ từ để kiểm tra rò rỉ và hướng dòng chảy.
• Dùng lò xo điều chỉnh áp suất để thiết lập áp suất đầu ra theo yêu cầu hệ thống.
• Theo dõi đồng hồ áp suất để đảm bảo van đóng/mở chính xác và duy trì áp suất ổn định.

5. Lưu ý vận hành và bảo trì

• Không vận hành hệ thống khi chưa xả hết khí trong đường ống.
• Kiểm tra định kỳ áp suất, độ kín và hoạt động của pilot valve.
• Vệ sinh van và đường ống để ngăn cặn bẩn làm tắc hoặc giảm tuổi thọ thiết bị.

Van Điều Áp Thủy Lực SK 500X Joeun Korea, khi lắp đặt đúng kỹ thuật, sẽ đảm bảo vận hành an toàn, ổn định và bền bỉ, đồng thời tối ưu tuổi thọ máy bơm và hệ thống thủy lực.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình vận hành, Van Điều Áp Thủy Lực SK 500X có thể gặp một số vấn đề phổ biến. Việc nhận diện sớm và áp dụng biện pháp phù hợp giúp bảo vệ hệ thống, duy trì hiệu suất và kéo dài tuổi thọ van.

1. Van không duy trì áp suất ổn định

Nguyên nhân:

• Áp suất đầu vào thay đổi quá mạnh.
• Pilot valve hoặc lò xo điều chỉnh áp suất bị sai cài đặt.
• Cặn bẩn hoặc khí trong đường ống gây tín hiệu áp suất sai.

Biện pháp khắc phục:

• Điều chỉnh lò xo để thiết lập lại áp suất đầu ra theo yêu cầu hệ thống.
• Kiểm tra và làm sạch pilot valve, đường ống dẫn tín hiệu.
• Xả hết khí trong đường ống trước khi vận hành.

2. Rò rỉ tại các mối nối hoặc thân van

Nguyên nhân:

• Gioăng hoặc bulông lỏng, băng Teflon không đảm bảo kín.
• Thân van bị va đập hoặc nứt do vận hành không đúng kỹ thuật.

Biện pháp khắc phục:

• Siết chặt bulông, thay gioăng mới nếu cần.
• Kiểm tra và đảm bảo van lắp đúng hướng và vị trí ổn định, tránh rung lắc mạnh.

3. Van đóng mở không nhịp nhàng

Nguyên nhân:

• Pilot valve tắc hoặc đường ống dẫn tín hiệu bị gập khúc.
• Cặn bẩn trong buồng điều khiển hoặc màng/piston bị kẹt.

Biện pháp khắc phục:

• Vệ sinh pilot valve, buồng điều khiển và các ống dẫn.
• Kiểm tra và nắn thẳng các ống dẫn tín hiệu.

4. Áp suất đầu ra quá cao hoặc quá thấp

Nguyên nhân:

• Lò xo điều chỉnh áp suất không đúng cài đặt.
• Pilot valve hoặc van chính bị hỏng, kẹt.

Biện pháp khắc phục:

• Hiệu chỉnh lại lò xo để đạt áp suất theo yêu cầu.
• Thay thế pilot valve hoặc van chính nếu cần.
• Đảm bảo hệ thống đầu vào sạch và áp lực ổn định.

5. Hiện tượng búa nước hoặc rung ống khi khởi động/ dừng bơm

Nguyên nhân:

• Van mở hoặc đóng quá nhanh.
• Áp suất không được điều chỉnh chính xác, hoặc dòng chảy đầu vào quá mạnh.

Biện pháp khắc phục:

• Kiểm tra tốc độ mở/đóng van, điều chỉnh pilot valve.
• Đảm bảo van được lắp đúng hướng dòng chảy và có khoảng cách an toàn trước và sau van.

Kết Luận

Việc bảo trì định kỳ, vệ sinh đường ống và kiểm tra pilot valve, lò xo điều chỉnh sẽ giúp Van Điều Áp Thủy Lực SK 500X Joeun Korea hoạt động ổn định, bảo vệ máy bơm và hệ thống thủy lực, đồng thời tăng tuổi thọ thiết bị.

Van Điều Áp Thủy Lực SK 500X Joeun Korea Nhập Khẩu

Thép Vinh Phú chuyên cung cấp Van Điều Áp Thủy Lực chính hãng, chất lượng cao từ các thương hiệu uy tín như Joeun Korea. Với sản phẩm đạt tiêu chuẩn công nghiệp, van điều áp thủy lực do Thép Vinh Phú phân phối giúp ổn định áp suất, bảo vệ máy bơm và hệ thống thủy lực, đảm bảo vận hành an toàn, bền bỉ và hiệu quả.

Chúng tôi cam kết hàng chính hãng, giá cả cạnh tranh và hỗ trợ kỹ thuật tận tâm, là lựa chọn tin cậy cho các nhà máy, trạm bơm và công trình công nghiệp hiện đại.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
