Van Cổng Ty Chìm Mặt Bích Joeun Korea – Gate Valve

Mô tả

Trong các hệ thống cấp thoát nước, PCCC và đường ống công nghiệp, van cổng ty chìm mặt bích là thiết bị không thể thiếu, đóng vai trò quan trọng trong việc đóng/mở và kiểm soát dòng chảy ổn định, an toàn. Nổi bật trong phân khúc van nhập khẩu chất lượng cao, Van Cổng Ty Chìm Mặt Bích Joeun Korea (Gate Valve) được đánh giá cao nhờ thiết kế chắc chắn, vật liệu bền bỉ, khả năng làm kín tốt và tuổi thọ sử dụng lâu dài.

Sản phẩm đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt, phù hợp cho nhiều môi trường làm việc khác nhau, từ hệ thống nước sạch, nước thải đến các ứng dụng công nghiệp và PCCC.

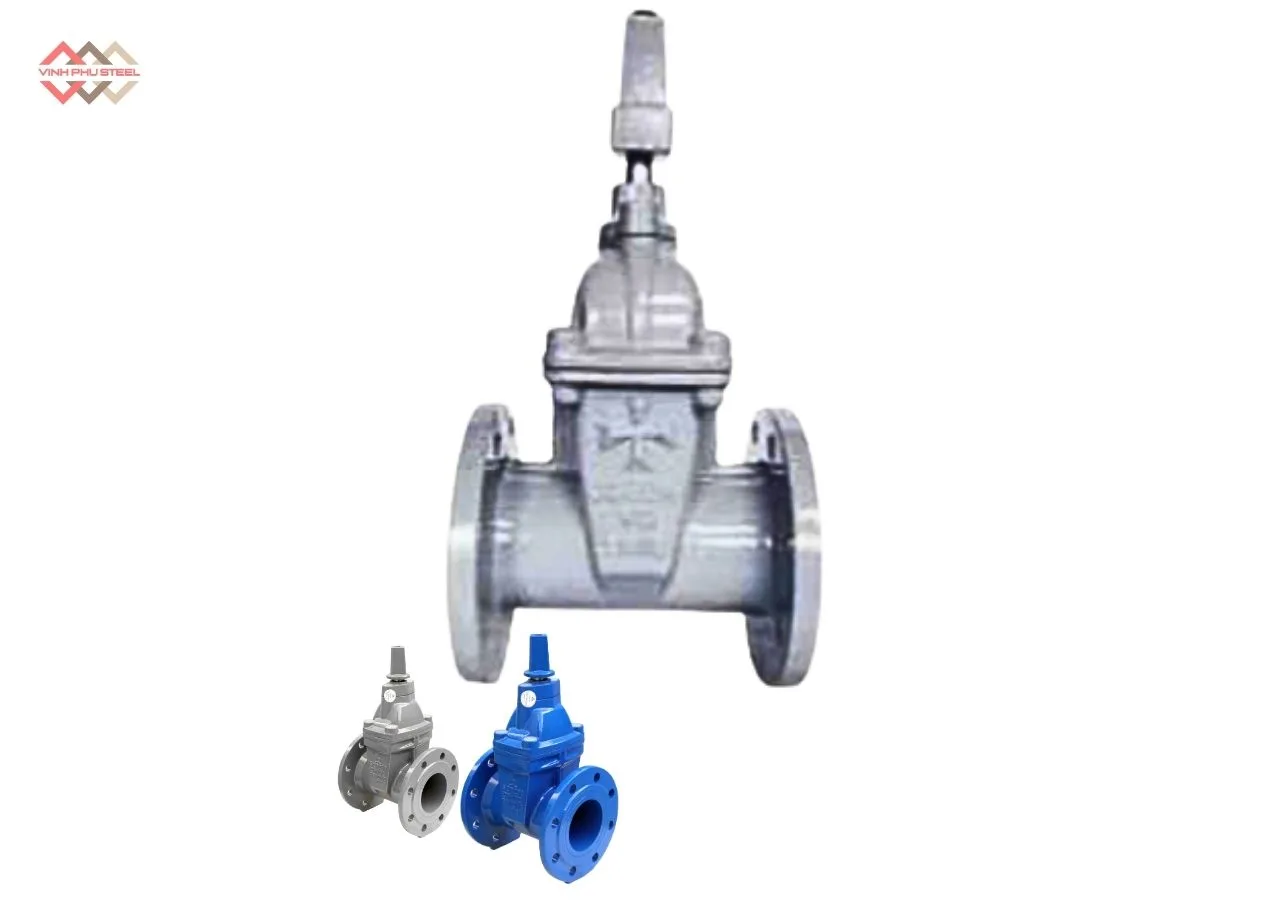

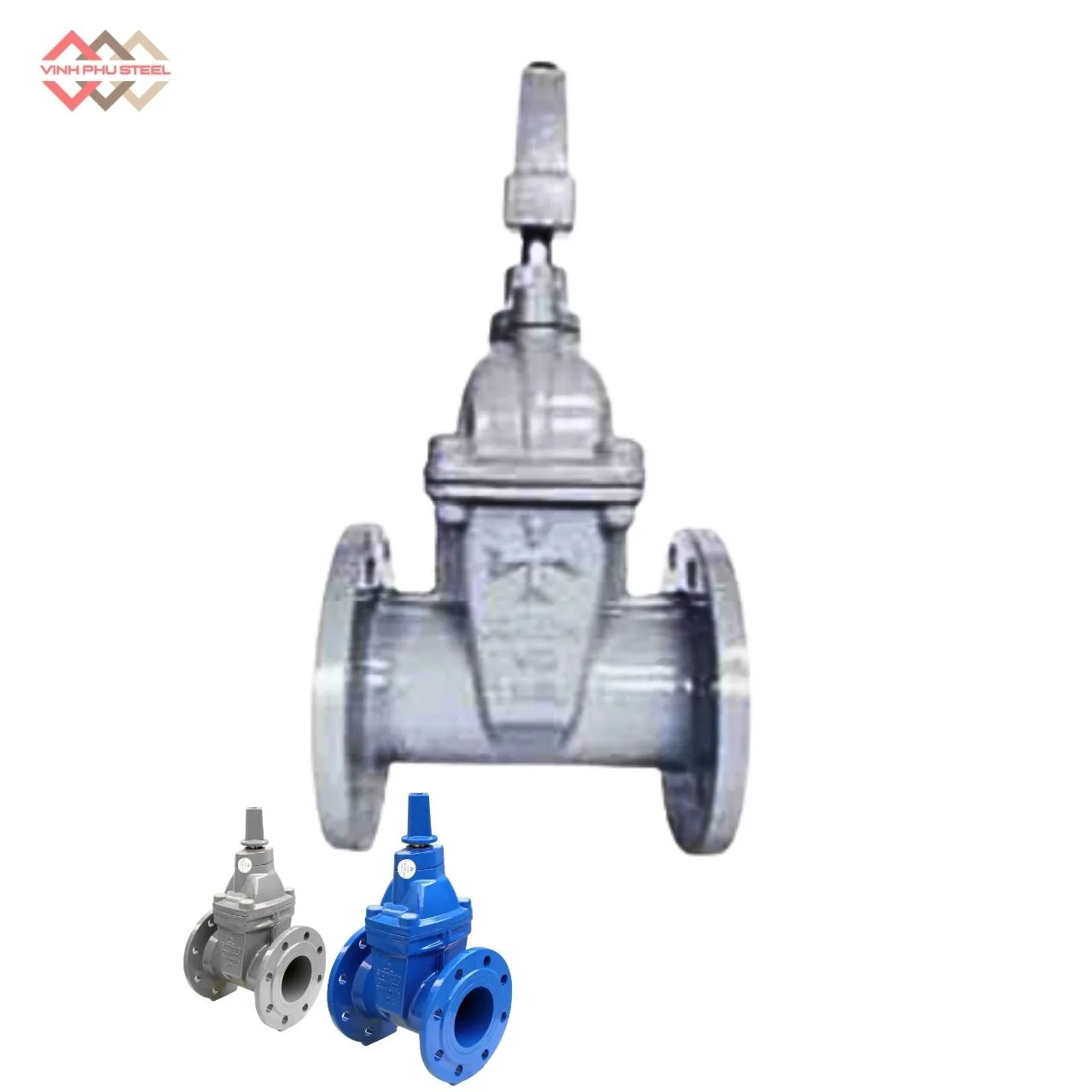

Van Cổng Ty Chìm Mặt Bích Joeun Korea – Gate Valve

Van cổng ty chìm mặt bích (Non-Rising Stem Gate Valve – Flanged Type) là loại van dùng để đóng/mở hoàn toàn dòng chảy trong hệ thống đường ống. Van có trục ty chìm bên trong thân, không trồi lên khi vận hành, giúp tiết kiệm không gian lắp đặt và phù hợp cho các vị trí hẹp hoặc âm đất.

Khi xoay tay van, trục van quay tại chỗ và truyền lực làm nêm (wedge) nâng lên hoặc hạ xuống để mở hoặc chặn dòng lưu chất. Van được kết nối với đường ống bằng mặt bích, đảm bảo liên kết chắc chắn, độ kín cao và chịu áp lực tốt.

Nhờ thiết kế gọn, bền và làm kín hiệu quả, van cổng ty chìm mặt bích được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC và các ứng dụng công nghiệp.

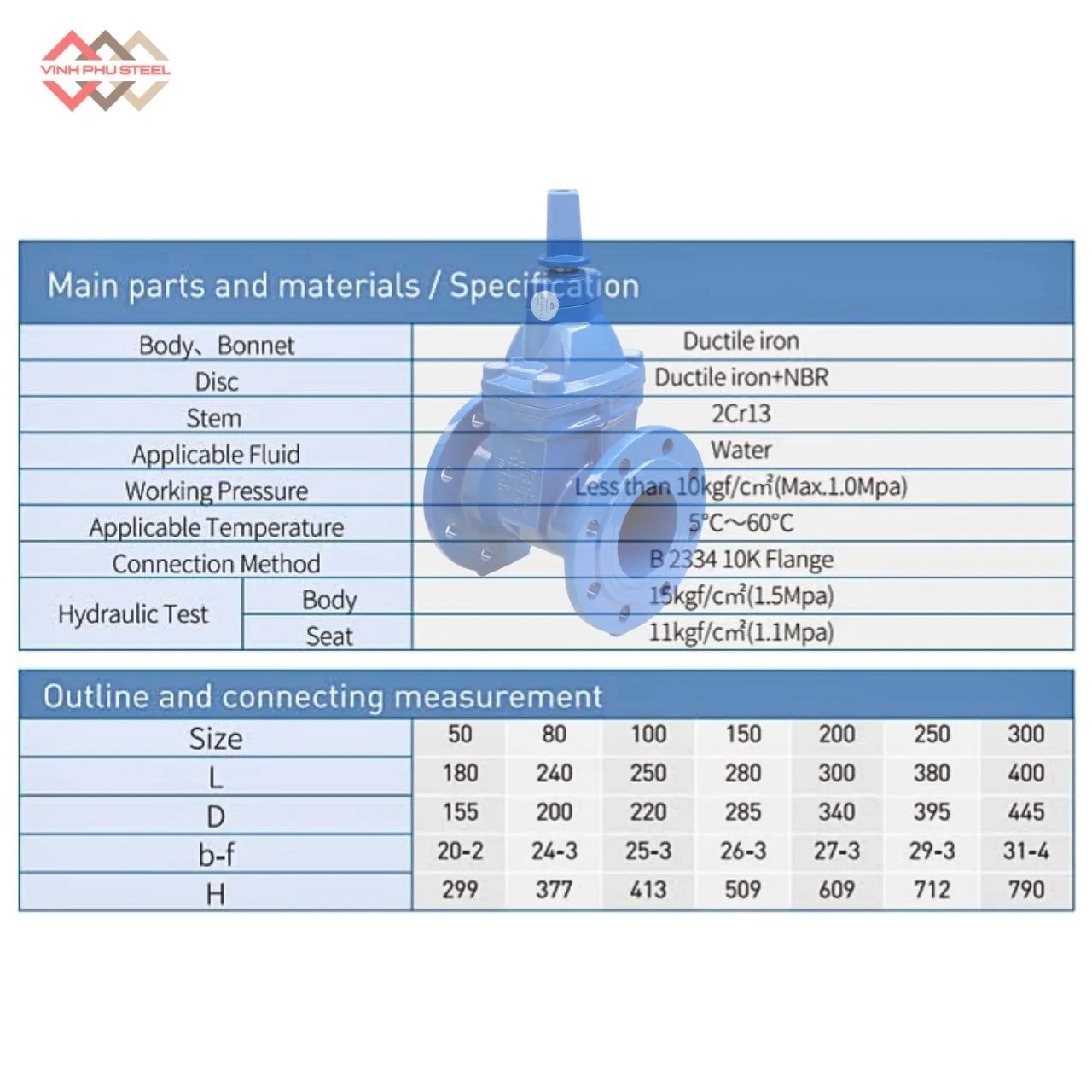

Thông Số Van Cổng Ty Chìm Mặt Bích Joeun Korea

Thông số kỹ thuật Van Cổng Gang Nối Bích:

• Thương hiệu: Joeun Korea
• Kiểu van: Van cổng, Gate Valve
• Kích thước (DN): DN50 – DN300
• Vật liệu thân van: Gang cầu (gang dẻo)
• Kết nối: Nối Bích
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc: 5°C – 60°C
• Môi trường sử dụng: Water
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 13)

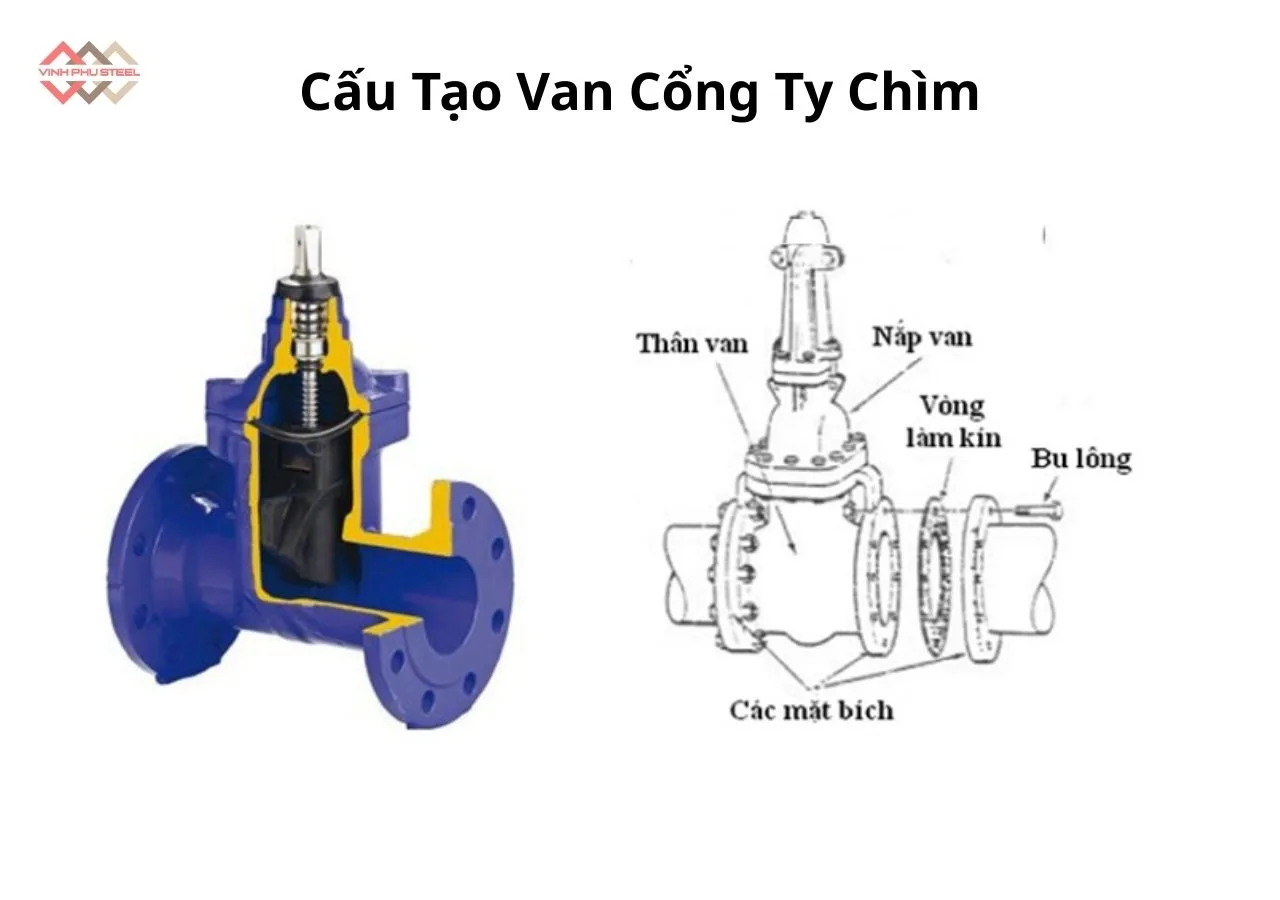

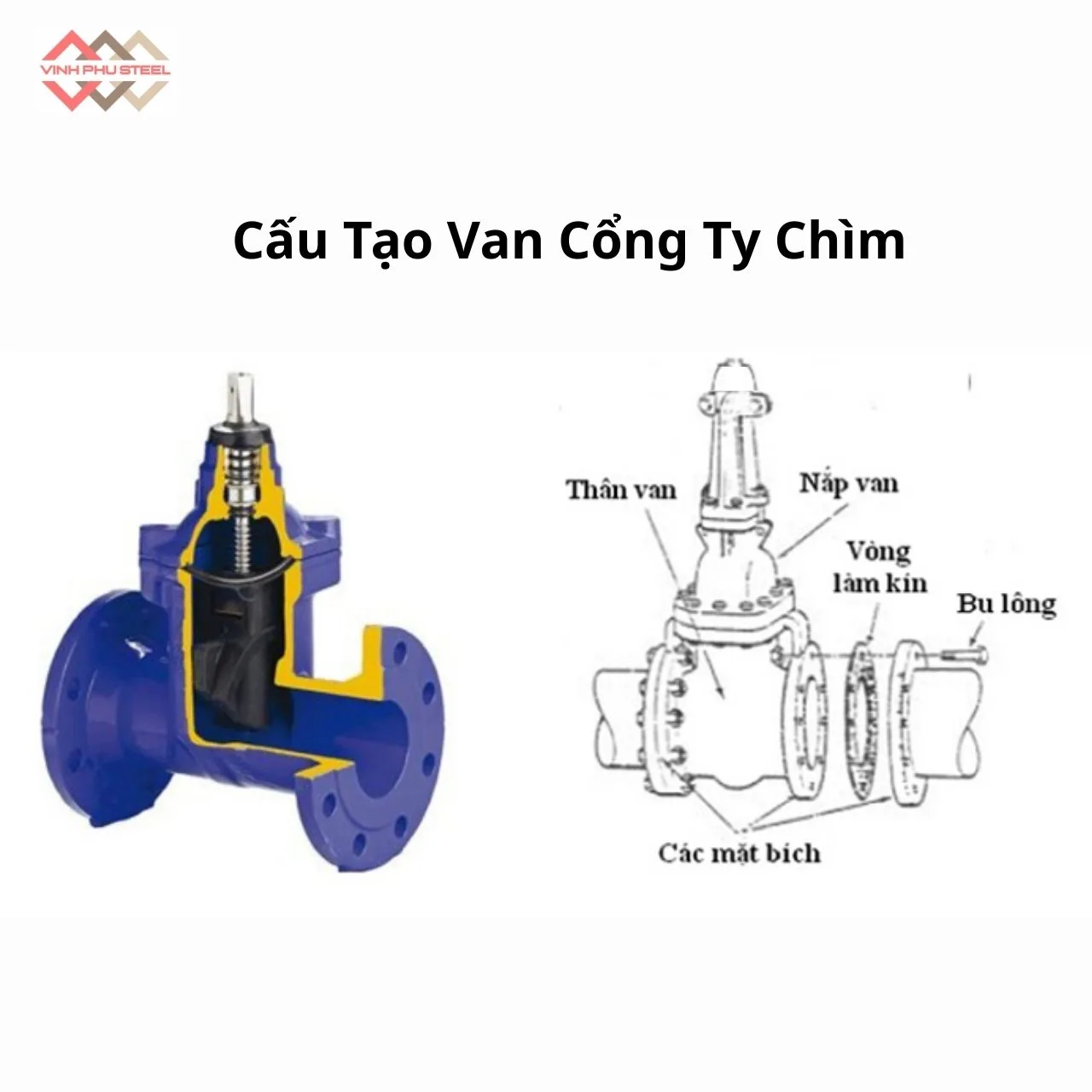

Cấu tạo Van Cổng Ty Chìm Mặt Bích Joeun Korea

Van cổng ty chìm mặt bích được cấu tạo từ các bộ phận chính sau:

1. Thân van (Body)

Đúc từ gang, gang dẻo hoặc thép, có nhiệm vụ chịu áp lực và dẫn dòng lưu chất. Hai đầu thân van được gia công mặt bích để kết nối với đường ống.

2. Nắp van (Bonnet)

Lắp ghép với thân van bằng bulong, giúp bảo vệ các chi tiết bên trong và tạo độ kín cho van.

3. Trục van – Ty chìm (Non-Rising Stem)

Trục nằm chìm hoàn toàn trong thân van, chỉ quay tại chỗ khi vận hành, truyền lực từ tay quay xuống nêm van.

4. Nêm van (Wedge)

Là bộ phận đóng/mở dòng chảy, thường là nêm đặc hoặc nêm bọc cao su (soft seal), giúp van đóng kín tốt, hạn chế rò rỉ.

5. Vòng làm kín (Seat)

Tiếp xúc trực tiếp với nêm van, đảm bảo độ kín khít khi van ở trạng thái đóng.

6. Trục quay / Bộ truyền động

Dùng để vận hành đóng – mở van bằng tay hoặc có thể thay thế bằng hộp số, motor điện tùy ứng dụng.

Ứng Dụng Van Cổng Ty Chìm Mặt Bích Joeun Korea

Nhờ thiết kế trục ty chìm tiết kiệm không gian, kết nối mặt bích chắc chắn và khả năng làm kín cao, van cổng ty chìm mặt bích được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau:

1. Hệ thống cấp nước

• Đóng/mở dòng nước trong mạng lưới cấp nước đô thị, khu dân cư, khu công nghiệp
• Lắp đặt tại trạm bơm, tuyến ống chính, hố van ngầm
• Đảm bảo vận hành ổn định, hạn chế rò rỉ, dễ bảo trì

2. Hệ thống thoát nước và xử lý nước thải

• Sử dụng trong nhà máy xử lý nước thải, khu công nghiệp
• Kiểm soát dòng chảy trong các tuyến ống có đường kính lớn
• Phù hợp môi trường ẩm ướt, lắp đặt ngoài trời hoặc âm đất

3. Hệ thống phòng cháy chữa cháy (PCCC)

• Lắp đặt trên đường ống cấp nước PCCC, trạm bơm chữa cháy
• Đáp ứng yêu cầu đóng/mở nhanh, độ kín cao và độ bền lâu dài
• Phù hợp tiêu chuẩn kỹ thuật trong hệ thống an toàn cháy nổ

4. Nhà máy và khu công nghiệp

• Ứng dụng trong các hệ thống nước làm mát, nước tuần hoàn, nước kỹ thuật
• Sử dụng cho các hệ thống yêu cầu đóng/mở hoàn toàn, không điều tiết lưu lượng
• Hoạt động hiệu quả với áp suất và lưu lượng lớn

5. Công trình hạ tầng và đường ống ngầm

• Lắp đặt tại hố ga, đường ống ngầm, khu vực không gian hạn chế
• Thiết kế ty chìm giúp không tăng chiều cao khi vận hành, đảm bảo an toàn và thẩm mỹ
• Phù hợp cho các công trình hạ tầng đô thị, khu dân cư, khu công nghiệp

Với khả năng làm việc bền bỉ, đóng/mở hiệu quả, tiết kiệm không gian lắp đặt, van cổng ty chìm mặt bích là lựa chọn lý tưởng cho các hệ thống cấp thoát nước, PCCC và công nghiệp.

Ưu Điểm Của Van Cổng Ty Chìm Mặt Bích Jouen korea

Nhờ thiết kế tối ưu và khả năng vận hành ổn định, van cổng ty chìm mặt bích được sử dụng phổ biến trong các hệ thống đường ống cấp thoát nước, PCCC và công nghiệp. Dưới đây là những ưu điểm nổi bật giúp dòng van này luôn được ưu tiên lựa chọn.

Thiết kế ty chìm tiết kiệm không gian

Trục van được bố trí chìm hoàn toàn trong thân, không thay đổi chiều cao khi đóng mở. Thiết kế này giúp van phù hợp lắp đặt tại hố ga, đường ống ngầm hoặc những khu vực có không gian hạn chế.

Kết nối mặt bích chắc chắn, an toàn

Van cổng ty chìm mặt bích sử dụng kết nối mặt bích tiêu chuẩn, đảm bảo liên kết bền vững với đường ống, chịu áp lực tốt, hạn chế rung lắc và rò rỉ trong quá trình vận hành.

Khả năng làm kín cao

Cơ cấu nêm tiếp xúc trực tiếp với bề mặt làm kín giúp van đóng kín hoàn toàn. Đối với các dòng van sử dụng nêm bọc cao su, hiệu quả làm kín càng được nâng cao, đảm bảo an toàn cho hệ thống.

Tổn thất áp suất thấp

Khi van mở hoàn toàn, dòng chảy đi thẳng qua thân van, không bị cản trở, giúp giảm tổn thất áp suất và nâng cao hiệu suất làm việc của hệ thống.

Độ bền cao, tuổi thọ lâu dài

Thân van được chế tạo từ gang, gang dẻo hoặc thép, có khả năng chịu áp lực và môi trường làm việc khắc nghiệt. Van hoạt động ổn định, ít hư hỏng và giảm chi phí bảo trì trong suốt quá trình sử dụng.

Ứng dụng linh hoạt trong nhiều hệ thống

Van cổng ty chìm mặt bích được sử dụng rộng rãi trong các hệ thống cấp nước, thoát nước, PCCC và công nghiệp, đáp ứng nhiều tiêu chuẩn kỹ thuật như JIS, BS, DIN, ANSI.

Nguyên Lý Hoạt Động Của Van Cổng Ty Chìm

Nhờ thiết kế không tay quay, van cổng ty chìm cánh cao su rất phù hợp lắp đặt tại hố ga, đường ống ngầm và các vị trí dưới lòng đất. Khi vận hành, van được điều khiển thông qua trục quay rời chuyên dụng, thao tác đơn giản và không gây phức tạp trong quá trình sử dụng. Do trục van được bố trí chìm bên trong thân, người vận hành không thể quan sát trực tiếp chuyển động của ty van khi đóng mở.

Về nguyên lý hoạt động, khi xoay trục điều khiển theo chiều kim đồng hồ, chuyển động quay được truyền qua cơ cấu bánh răng, làm nêm cao su nâng lên, cổng van mở và dòng chảy được lưu thông. Khi xoay trục theo chiều ngược lại, ty van hạ xuống, nêm ép chặt vào bề mặt làm kín, đóng kín van và ngăn dòng chảy.

Van cổng ty chìm cánh cao su nắp chụp có cơ cấu đóng nhanh – mở nhanh, kết hợp bộ trợ lực, giúp vận hành nhẹ nhàng, không tốn nhiều sức, ngay cả với các van kích thước lớn.

Hướng dẫn lắp đặt Van Cổng Ty Chìm Mặt Bích

Để đảm bảo van cổng ty chìm mặt bích hoạt động ổn định, kín khít và bền lâu, quá trình lắp đặt cần được thực hiện đúng kỹ thuật theo các bước sau:

1. Kiểm tra trước khi lắp đặt

Trước khi lắp, cần kiểm tra tình trạng van, đảm bảo không bị nứt vỡ, cong trục hoặc hư hỏng bề mặt làm kín. Xác định đúng kích thước, tiêu chuẩn mặt bích, áp lực làm việc của van phù hợp với hệ thống đường ống. Làm sạch mặt bích, loại bỏ bụi bẩn, cặn bám hoặc dị vật bên trong van.

2. Chuẩn bị vị trí lắp đặt

Van cổng ty chìm mặt bích thường được lắp đặt tại hố ga hoặc vị trí âm đất. Cần đảm bảo vị trí lắp bằng phẳng, chắc chắn, thuận tiện cho việc kết nối trục quay và thao tác vận hành sau này. Hố van nên có không gian đủ rộng để kiểm tra và bảo trì.

3. Lắp đặt van vào đường ống

Đặt van vào vị trí giữa hai mặt bích đường ống, căn chỉnh sao cho tâm van và tâm ống thẳng hàng. Lắp gioăng làm kín đúng chủng loại, sau đó siết bulong mặt bích theo thứ tự đối xứng và lực siết đều để đảm bảo độ kín và tránh biến dạng thân van.

4. Lắp trục quay và nắp chụp

Kết nối trục quay rời với đầu trục van theo đúng hướng dẫn của nhà sản xuất. Đảm bảo trục quay thẳng, không bị lệch hoặc kẹt. Gắn nắp chụp bảo vệ để tránh bụi bẩn, nước hoặc tác động từ môi trường bên ngoài.

5. Kiểm tra và vận hành thử

Sau khi lắp đặt hoàn tất, tiến hành vận hành thử van bằng cách đóng mở nhiều lần để kiểm tra độ trơn tru và khả năng làm kín. Kiểm tra các mối nối mặt bích, đảm bảo không rò rỉ trước khi đưa van vào vận hành chính thức.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình sử dụng van cổng ty chìm mặt bích, một số sự cố có thể phát sinh do điều kiện vận hành, môi trường lắp đặt hoặc thao tác chưa đúng kỹ thuật. Dưới đây là các vấn đề thường gặp và biện pháp xử lý tương ứng.

1. Van đóng không kín, bị rò rỉ

Nguyên nhân thường do nêm van hoặc bề mặt làm kín bị mài mòn, bám cặn, dị vật hoặc gioăng làm kín bị hư hỏng.

Biện pháp là tháo van kiểm tra, vệ sinh sạch bề mặt tiếp xúc, thay thế gioăng hoặc nêm van khi cần thiết. Đồng thời, cần đảm bảo van được đóng đúng hành trình.

2. Van khó đóng mở hoặc bị kẹt

Nguyên nhân có thể do trục van bị bẩn, thiếu bôi trơn, lệch trục hoặc chịu tác động của cặn bẩn trong môi trường lắp đặt âm đất.

Biện pháp là vệ sinh trục van, tra dầu mỡ chuyên dụng, kiểm tra độ thẳng của trục quay và đảm bảo cơ cấu truyền động hoạt động trơn tru.

3. Rò rỉ tại vị trí mặt bích

Nguyên nhân thường do gioăng mặt bích lắp không đúng, bulong siết không đều hoặc mặt bích bị cong vênh.

Biện pháp là kiểm tra lại gioăng, siết bulong theo trình tự đối xứng và đúng lực siết. Trường hợp mặt bích hư hỏng cần thay thế hoặc gia công lại.

4. Không xác định được trạng thái đóng/mở van

Nguyên nhân do đặc điểm ty chìm, trục van nằm hoàn toàn bên trong nên không thể quan sát trực tiếp.

Biện pháp là sử dụng chỉ thị đóng mở, đánh dấu vị trí trục quay hoặc ghi chú rõ ràng trên nắp chụp để thuận tiện cho việc vận hành và kiểm soát.

5. Tuổi thọ van giảm nhanh

Nguyên nhân thường xuất phát từ việc sử dụng van để điều tiết lưu lượng, môi trường làm việc vượt quá thông số cho phép hoặc thiếu bảo trì định kỳ.

Biện pháp là sử dụng van đúng chức năng (chỉ đóng/mở hoàn toàn), lựa chọn van phù hợp với điều kiện làm việc và thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất.

So sánh Van Cổng Ty Chìm Mặt Bích và Van Cổng Ty Nổi Mặt Bích

Để lựa chọn đúng loại van phù hợp với điều kiện lắp đặt và nhu cầu sử dụng, việc so sánh van cổng ty chìm mặt bích và van cổng ty nổi mặt bích là rất cần thiết. Mỗi dòng van có đặc điểm thiết kế và phạm vi ứng dụng khác nhau, ảnh hưởng trực tiếp đến khả năng vận hành, bảo trì và hiệu quả sử dụng trong hệ thống đường ống.

Gợi ý lựa chọn:

• Chọn van cổng ty chìm mặt bích khi cần lắp đặt tại đường ống ngầm, hố ga, vị trí hạn chế chiều cao và ưu tiên tính thẩm mỹ, an toàn.
• Chọn van cổng ty nổi mặt bích khi cần quan sát trực tiếp trạng thái van, dễ bảo trì và lắp đặt tại vị trí nổi, phòng kỹ thuật.

Mỗi loại van đều có ưu điểm riêng. Việc lựa chọn van cổng ty chìm mặt bích hay van cổng ty nổi mặt bích cần căn cứ vào điều kiện lắp đặt, không gian, nhu cầu vận hành và bảo trì của hệ thống.

Gang Cầu Là Gì?

Gang cầu (Ductile Iron) là loại gang có than chì dạng cầu, giúp vật liệu có độ bền và độ dẻo cao hơn nhiều so với gang xám. Nhờ cấu trúc này, gang cầu chịu lực tốt, ít nứt gãy và được sử dụng phổ biến trong van công nghiệp, đường ống và thiết bị chịu áp lực.

Ưu điểm của gang cầu

Gang cầu có độ bền cao, chịu áp lực và va đập tốt, phù hợp cho các hệ thống cấp thoát nước và PCCC. Vật liệu này có độ dẻo nhất định, giảm nguy cơ nứt vỡ khi làm việc trong môi trường rung động. Ngoài ra, gang cầu dễ đúc, dễ gia công, tuổi thọ cao và chi phí hợp lý so với thép.

Nhược điểm của gang cầu

So với thép, độ dẻo của gang cầu vẫn thấp hơn, không phù hợp cho các ứng dụng chịu biến dạng lớn. Khả năng chịu nhiệt cao kém hơn một số loại thép chuyên dụng và giá thành cao hơn gang xám.

Gang cầu là vật liệu cân bằng tốt giữa độ bền – độ dẻo – chi phí, rất phù hợp cho các thiết bị như van cổng, van bướm và phụ kiện đường ống.

Van Cổng Ty Chìm Mặt Bích Joeun Korea Chính Hãng

Van Cổng Ty Chìm Mặt Bích Joeun Korea là dòng van công nghiệp chất lượng cao, được sản xuất theo tiêu chuẩn nghiêm ngặt của Hàn Quốc, đáp ứng tốt các yêu cầu về độ bền, khả năng làm kín và vận hành ổn định trong hệ thống cấp thoát nước, PCCC và hạ tầng kỹ thuật. Với thiết kế ty chìm tiết kiệm không gian, kết nối mặt bích chắc chắn, sản phẩm đặc biệt phù hợp cho các công trình lắp đặt âm đất, hố ga hoặc khu vực hạn chế chiều cao.

Thép Vinh Phú tự hào là đơn vị cung cấp van cổng Joeun Korea chính hãng, cam kết sản phẩm đầy đủ CO-CQ, nguồn gốc xuất xứ rõ ràng và giá cả cạnh tranh. Chúng tôi không chỉ cung cấp thiết bị đạt chuẩn kỹ thuật mà còn mang đến giải pháp tối ưu, tư vấn đúng nhu cầu thực tế, giúp khách hàng lựa chọn sản phẩm phù hợp, tiết kiệm chi phí và đảm bảo hiệu quả sử dụng lâu dài.

Với uy tín nhiều năm trong lĩnh vực vật tư công nghiệp, Thép Vinh Phú luôn đặt chất lượng – tiến độ – quyền lợi khách hàng lên hàng đầu, là đối tác tin cậy của nhiều nhà thầu, chủ đầu tư và đơn vị thi công trên toàn quốc.
