Van Cổng Gang Mặt Bích Joeun Korea – KS B 2350

Mô tả

Trong các hệ thống đường ống công nghiệp, Van cổng gang mặt bích Joeun Korea – mã KS B 2350 là thiết bị không thể thiếu để điều tiết và kiểm soát dòng chảy. Với thiết kế dạng mặt bích, van giúp kết nối chắc chắn giữa các đoạn ống, đảm bảo độ kín cao và hạn chế rò rỉ trong quá trình vận hành.

Van được sử dụng phổ biến trong hệ thống cấp thoát nước, nhà máy xử lý nước thải, trạm bơm, hệ thống PCCC và các tuyến ống công nghiệp có áp lực trung bình đến cao. Cấu tạo bằng gang đúc bền bỉ giúp van chịu được áp lực và nhiệt độ ổn định, đồng thời chống ăn mòn hiệu quả trong môi trường khắc nghiệt.

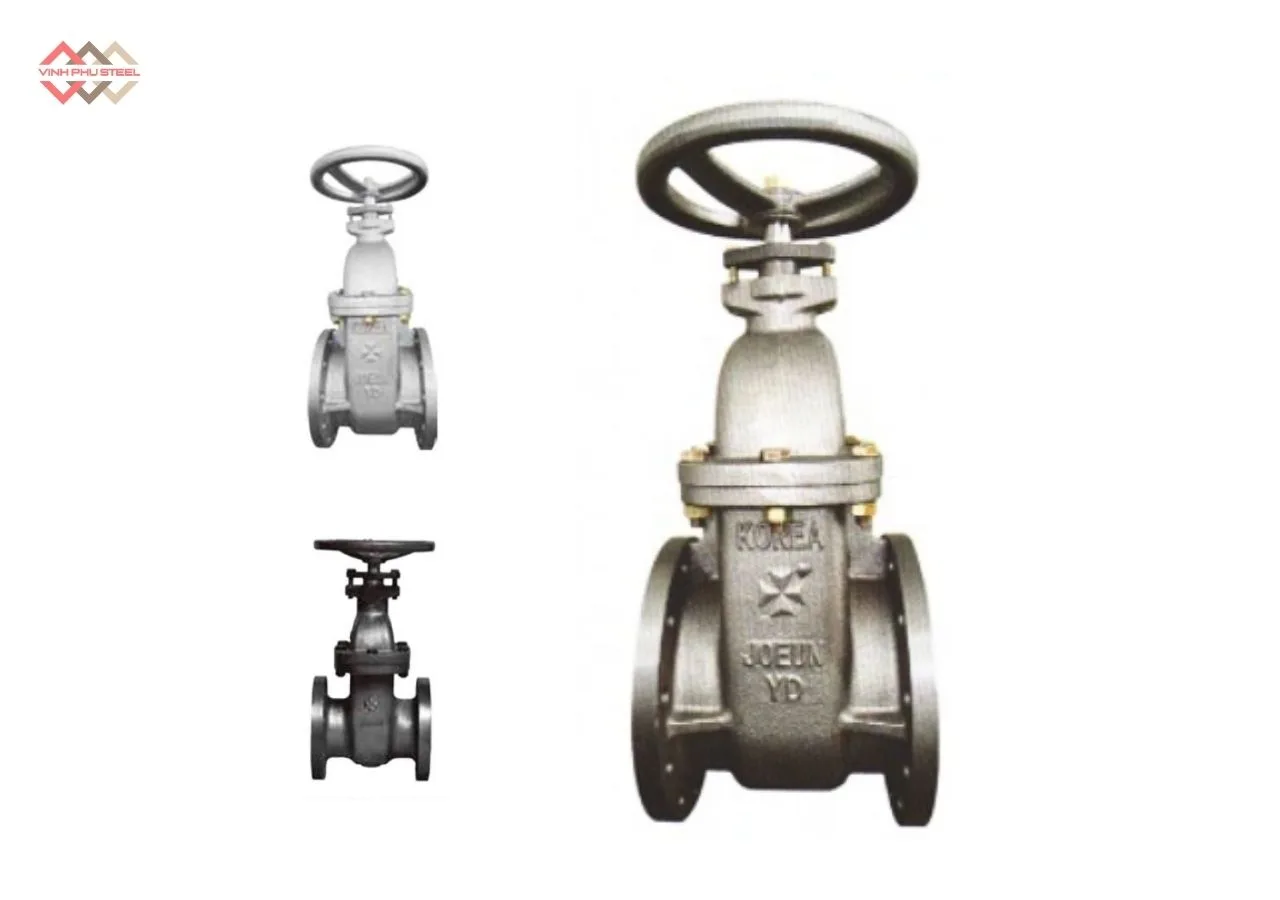

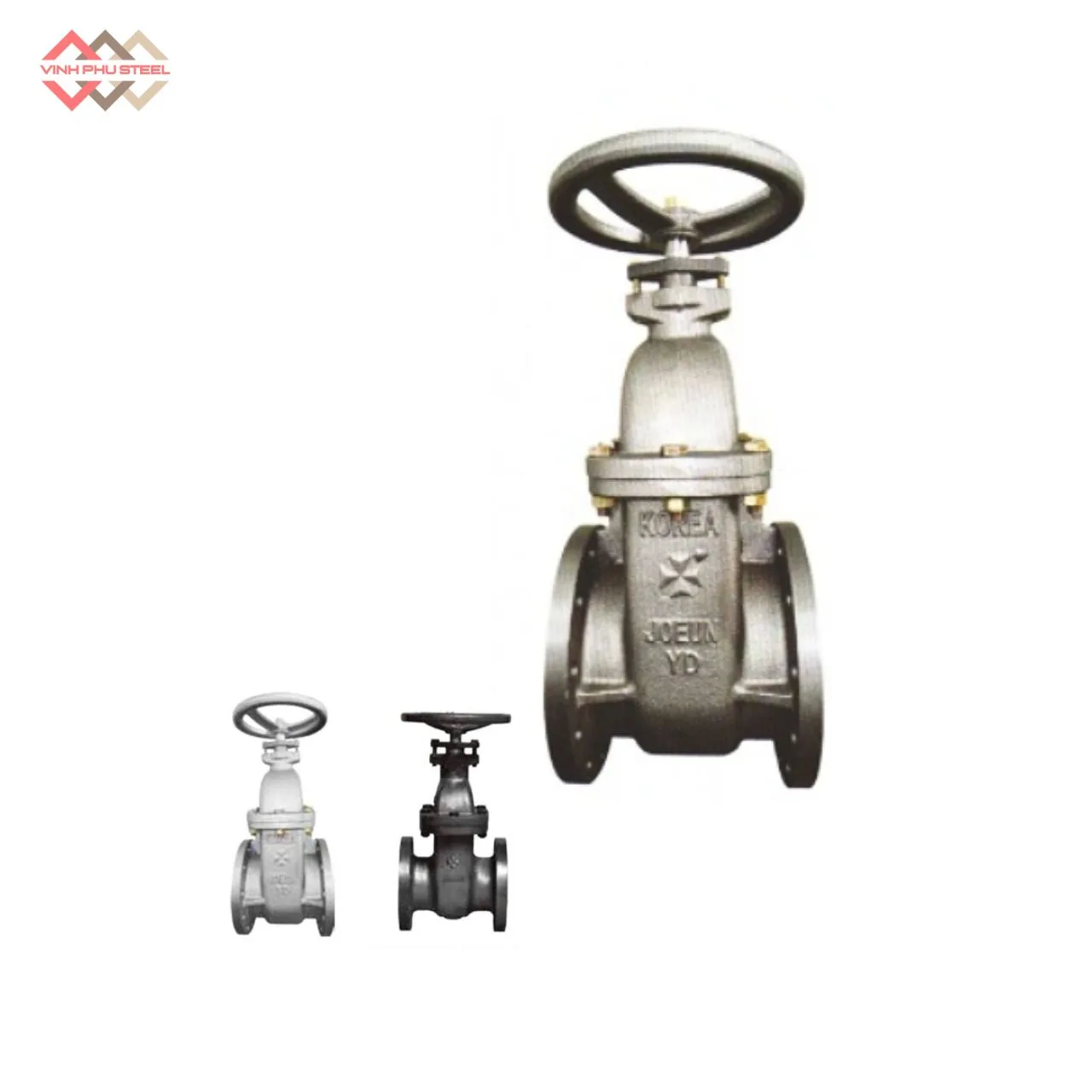

Van Cổng Gang Mặt Bích Joeun Korea – Mã KS B 2350

Van cổng gang mặt bích (tiếng Anh: Cast Iron Flanged Gate Valve) là loại van công nghiệp được chế tạo từ gang (cast iron) và có kết nối dạng mặt bích (flanged connection) ở hai đầu. Loại van này được dùng phổ biến trong các hệ thống đường ống dẫn nước, hơi, dầu hoặc chất lỏng khác để đóng – mở hoàn toàn dòng chảy.

Nhờ độ bền cao, dễ bảo trì và khả năng chịu áp lực tốt, van cổng gang mặt bích Joeun Korea là lựa chọn lý tưởng cho các công trình yêu cầu độ tin cậy và tuổi thọ dài lâu.

>> Tìm hiểu thêm chi tiết về Van Cổng – Gate Valve

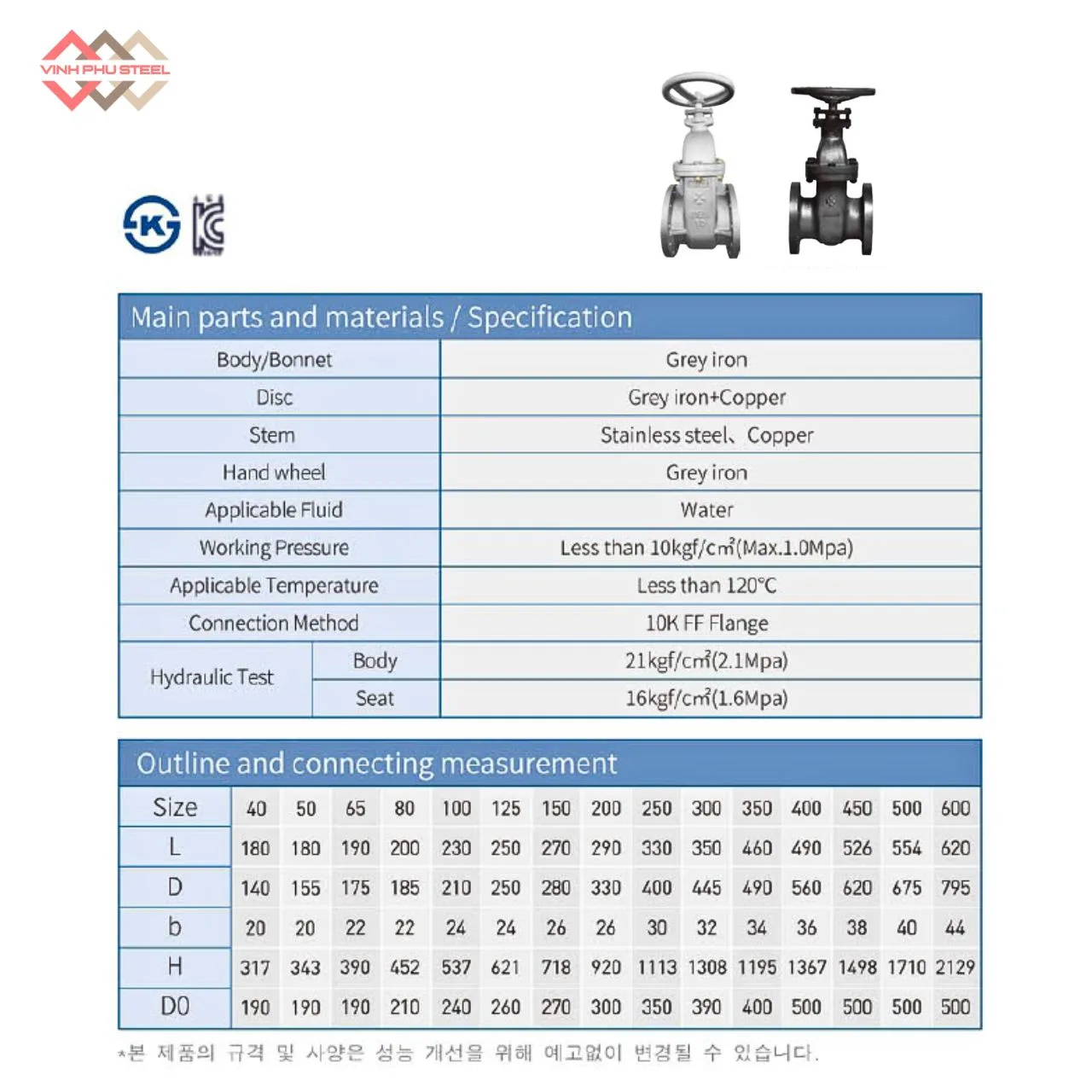

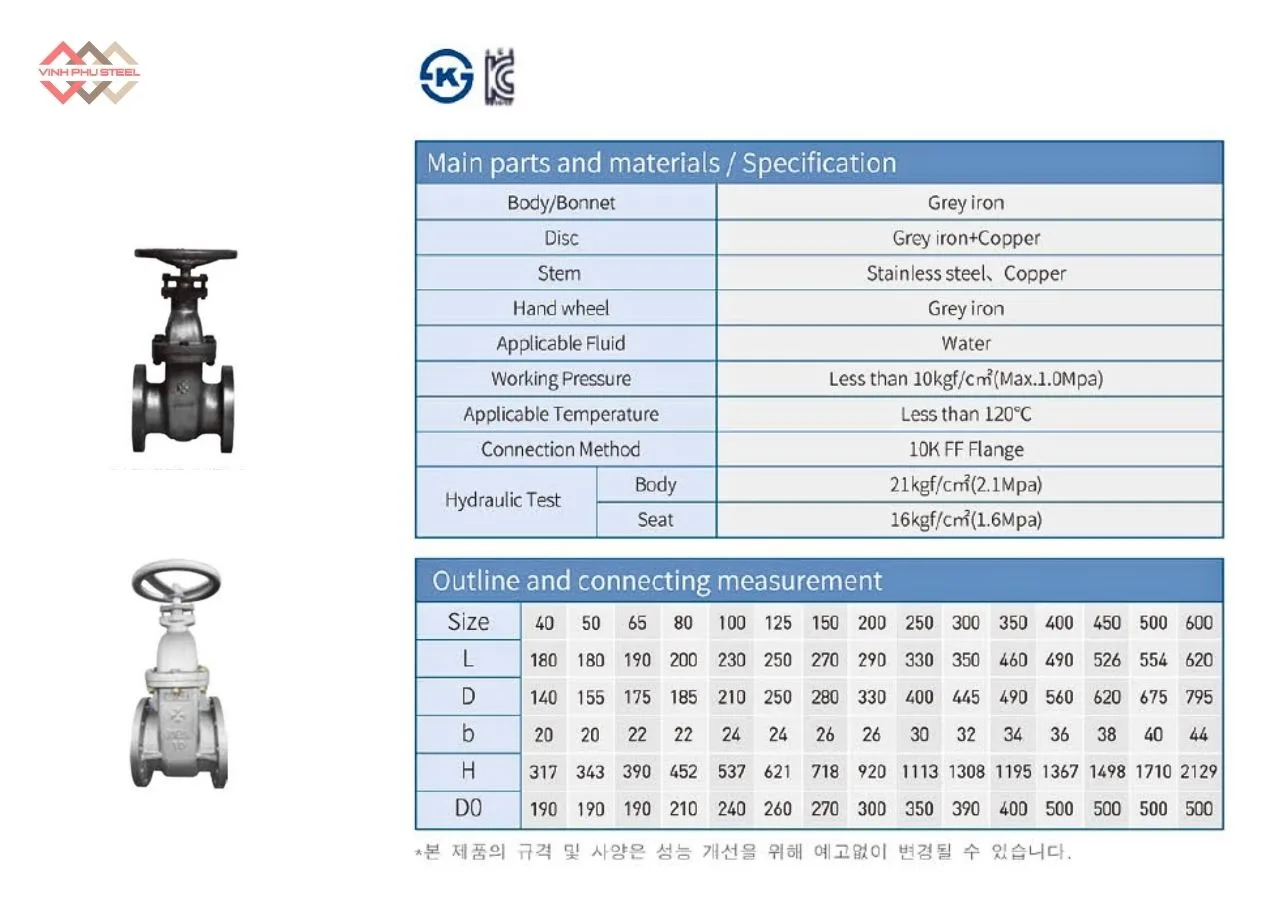

Thông Số Kỹ Thuật Van Cổng Gang Mặt Bích Joeun Korea

Thông số kỹ thuật của van cửa gang mặt bích:

• Thân van (Body): Gang xám (Grey Iron).
• Đĩa van (Disc / Gate): Gang xám, Đồng (Copper)
• Trục van (Stem): Inox hoặc đồng (Stainless Stee, Copper).
• Gioăng làm kín (Seat / Gasket): Cao su EPDM, NBR hoặc PTFE tùy theo môi trường làm việc.
• Kiểu kết nối (Connection): Mặt bích tiêu chuẩn JIS 10K.
• Áp suất làm việc (Working Pressure): 10  bar.
• Nhiệt độ làm việc (Working Temperature): Dưới 120°C.
• Môi trường sử dụng (Applicable Medium): Nước
• Kích cỡ danh nghĩa (Size Range): DN40 – DN600
• Tiêu chuẩn thiết kế (Standard): JIS, BS, DIN, ANSI.
• Thương hiệu – Xuất xứ (Brand – Origin): JOEUN Korea – Hàn Quốc.

>> Xem thêm thông tin chi tiết tù Joeun Korea: Tải Về Catalogue Joeun Korea

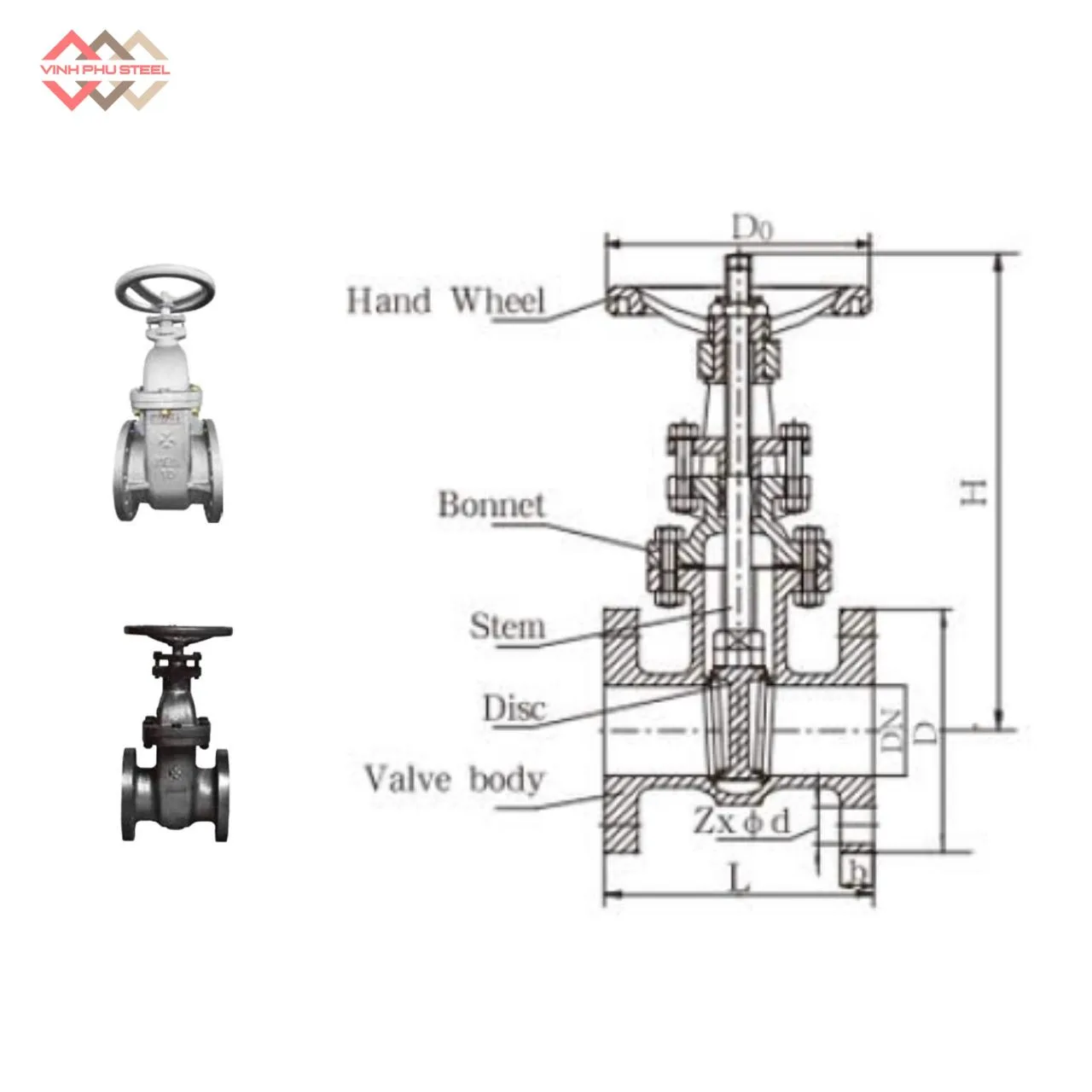

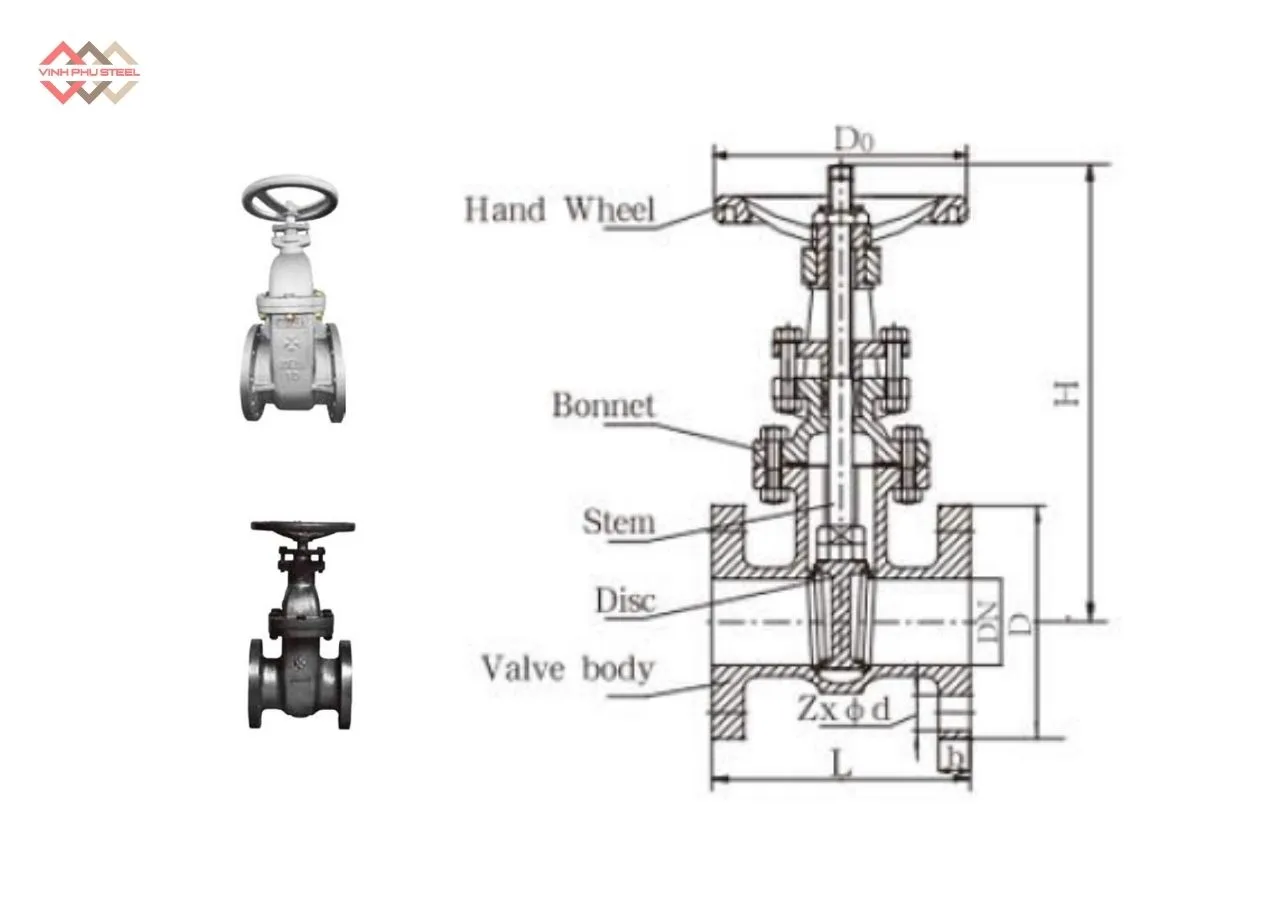

Cấu Tạo Van Cổng Gang Mặt Bích Joeun Korea

Van cổng gang mặt bích Joeun Korea được thiết kế với cấu trúc chắc chắn, độ kín cao và khả năng hoạt động ổn định trong thời gian dài. Mỗi chi tiết đều được chế tạo tỉ mỉ, tuân thủ tiêu chuẩn quốc tế, đảm bảo hiệu suất tối ưu cho các hệ thống đường ống công nghiệp và dân dụng. Dưới đây là các bộ phận chính cấu thành nên sản phẩm:

1. Thân van (Body):

Là phần chịu áp lực chính của van, được đúc từ gang xám (Grey Iron) có khả năng chịu lực, chịu nhiệt và chống ăn mòn tốt. Thiết kế thân van dày, chắc chắn, giúp bảo vệ toàn bộ cấu trúc bên trong khỏi tác động bên ngoài.

2. Nắp van (Bonnet):

Được liên kết với thân van bằng hệ thống bu-lông hoặc mặt bích kín, có nhiệm vụ bảo vệ trục van và bộ phận làm kín. Nắp van thường có thể tháo rời, thuận tiện cho việc bảo dưỡng và thay thế chi tiết khi cần thiết.

3. Đĩa van (Gate / Disc):

Là bộ phận chính thực hiện chức năng đóng/mở dòng chảy. Joeun Korea sử dụng gang xám hoặc đồng (Copper) cho đĩa van, giúp tăng độ bền, hạn chế mài mòn và đảm bảo khả năng đóng kín tuyệt đối.

4. Trục van (Stem):

Trục van được làm bằng inox hoặc đồng (Stainless Steel / Copper), chịu được áp lực cao và môi trường ẩm ướt. Bộ phận này truyền chuyển động từ tay quay xuống đĩa van, giúp đóng/mở nhẹ nhàng và chính xác.

5. Tay quay (Handwheel):

Thiết kế dạng tròn, dễ thao tác bằng tay. Khi xoay tay quay, trục van di chuyển tịnh tiến, giúp đóng hoặc mở dòng nước trong ống.

6. Gioăng làm kín (Seat / Gasket):

Sử dụng vật liệu EPDM, NBR hoặc PTFE, tùy thuộc vào môi trường làm việc. Bộ phận này đảm bảo độ kín khít tuyệt đối khi van đóng, ngăn rò rỉ và nâng cao độ bền hệ thống.

7. Vòng dẫn hướng (Guide Ring):

Giúp đĩa van di chuyển ổn định, tránh lệch hướng khi thao tác đóng/mở, giảm ma sát và tăng tuổi thọ cho trục van.

8. Mặt bích kết nối (Flange):

Là chi tiết liên kết van với đường ống theo tiêu chuẩn JIS 10K, giúp việc lắp đặt và bảo dưỡng trở nên thuận tiện, an toàn và chắc chắn.

Ưu Điểm Của Van Cổng Gang Mặt Bích Joeun Korea

Van cổng gang mặt bích Joeun Hàn Quốc được nhiều doanh nghiệp, nhà thầu và kỹ sư lựa chọn nhờ thiết kế bền bỉ, hiệu suất ổn định và giá trị sử dụng lâu dài. Dưới đây là những ưu điểm nổi bật của dòng sản phẩm này:

Cấu trúc chắc chắn, độ bền cao: Thân van làm từ gang xám (Grey Iron) có khả năng chịu lực và chống mài mòn tốt, đảm bảo vận hành ổn định trong điều kiện áp suất cao.

Độ kín tuyệt đối: Hệ thống gioăng làm kín EPDM, NBR hoặc PTFE giúp ngăn rò rỉ hiệu quả, duy trì áp lực trong đường ống và bảo vệ hệ thống.

Vận hành nhẹ nhàng: Cơ chế đóng/mở bằng tay quay truyền động qua trục inox, giúp thao tác mượt, giảm ma sát và không gây rung lắc khi vận hành.

Dễ dàng lắp đặt và bảo trì: Kết nối mặt bích tiêu chuẩn JIS 10K giúp việc lắp đặt nhanh chóng, tháo rời thuận tiện khi cần kiểm tra hoặc bảo dưỡng.

Ứng dụng đa dạng: Phù hợp cho nhiều hệ thống như cấp thoát nước, xử lý nước thải, hệ thống PCCC, công nghiệp chế biến hoặc nhà máy

Tuổi thọ dài, chi phí bảo trì thấp: Nhờ vật liệu bền và cấu trúc chống ăn mòn, van hoạt động ổn định trong nhiều năm mà không cần thay thế thường xuyên.

Sản phẩm đạt tiêu chuẩn quốc tế: Thiết kế và sản xuất theo JIS, BS, DIN, ANSI, đảm bảo tương thích với nhiều hệ thống đường ống trên toàn cầu.

Ứng Dụng Của Van Cổng Gang Mặt Bích Joeun Korea

Với thiết kế bền bỉ, khả năng chịu áp suất tốt và độ kín cao, van cổng gang mặt bích Joeun Korea được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Sản phẩm đáp ứng tốt các yêu cầu vận hành liên tục, môi trường khắc nghiệt và hệ thống có lưu lượng lớn.

1. Hệ thống cấp thoát nước:

Dùng để đóng/mở hoặc điều tiết dòng nước trong hệ thống cấp nước sạch, nước sinh hoạt, nước tưới tiêu nông nghiệp.

2. Nhà máy xử lý nước thải:

Ứng dụng trong các trạm bơm, bể lắng, bể lọc, giúp kiểm soát dòng chảy và ngăn dòng ngược hiệu quả.

3. Hệ thống phòng cháy chữa cháy (PCCC):

Van cổng gang mặt bích được sử dụng phổ biến trong đường ống cấp nước chữa cháy, đảm bảo hoạt động ổn định, đóng mở nhanh khi có sự cố.

4. Nhà máy công nghiệp và khu sản xuất:

Dùng trong các nhà máy chế biến thực phẩm, dệt nhuộm, giấy, xi măng, hóa chất nhẹ, nơi cần kiểm soát dòng chảy nước hoặc hơi nhẹ.

5. Hệ thống HVAC và cấp hơi nhẹ:

Thích hợp cho các hệ thống sưởi, làm mát, cấp nước tuần hoàn, nhờ khả năng chịu nhiệt độ lên đến 120°C.

6. Công trình hạ tầng và dân dụng:

Được lắp đặt trong khu dân cư, tòa nhà cao tầng, khu đô thị, công trình cấp nước công cộng, giúp điều tiết và ngắt dòng hiệu quả.

Hướng Dẫn Lắp Đặt Van Cổng Gang Mặt Bích Joeun Korea

Để đảm bảo Van cửa gang mặt bích Joeun Hàn Quốc hoạt động hiệu quả, an toàn và bền bỉ trong hệ thống đường ống, việc lắp đặt đúng kỹ thuật là yếu tố vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết từng bước giúp kỹ sư và thợ lắp đặt thực hiện đúng quy trình:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra van và các mặt bích xem có hư hỏng, nứt vỡ hoặc dị vật bên trong không.
• Làm sạch đường ống và bề mặt mặt bích, đảm bảo không có bụi, dầu mỡ hoặc gỉ sét.
• Xác định đúng hướng dòng chảy (theo ký hiệu “FLOW” hoặc mũi tên trên thân van).
• Chuẩn bị đầy đủ gioăng, bu-lông, đai ốc, long đen và dụng cụ siết phù hợp.

2. Tiến hành lắp đặt

• Đặt van cổng giữa hai mặt bích của đường ống, căn chỉnh đồng tâm và thẳng trục để tránh rò rỉ hoặc kẹt đĩa van.
• Lắp gioăng cao su (EPDM/NBR) giữa các mặt bích để đảm bảo độ kín khít.
• Siết đều các bu-lông theo hình chéo (cross pattern), từng lượt một để phân bố lực đều trên bề mặt mặt bích.
• Kiểm tra hành trình đóng/mở của van bằng tay quay, đảm bảo trục van di chuyển nhẹ nhàng và không bị kẹt.

3. Sau khi lắp đặt

• Thực hiện kiểm tra áp lực (pressure test) theo tiêu chuẩn JIS hoặc DIN trước khi đưa vào sử dụng.
• Đảm bảo tay quay ở vị trí dễ thao tác, không bị vật cản hoặc đặt trong môi trường nhiệt cao.
• Với hệ thống nước thải hoặc bùn, nên định kỳ xả cặn, vệ sinh đĩa van để đảm bảo đóng kín.

4. Lưu ý quan trọng

• Không dùng lực quá mạnh khi siết bu-lông, tránh làm nứt mặt bích hoặc biến dạng gioăng.
• Không mở van đột ngột khi đường ống đang có áp lực cao để tránh hiện tượng sốc nước (water hammer).
• Định kỳ kiểm tra trục van, tay quay và gioăng làm kín sau thời gian vận hành để thay thế kịp thời.

Vấn Đề Thường Gặp & Biện Pháp Khắc Phục Khi Sử Dụng

Trong quá trình vận hành, Van cổng gang mặt bích Joeun Korea có thể gặp một số sự cố kỹ thuật do điều kiện môi trường, cách lắp đặt hoặc thao tác vận hành chưa đúng.

Việc nhận biết sớm các vấn đề và xử lý đúng cách sẽ giúp tăng tuổi thọ van, đảm bảo hệ thống hoạt động ổn định và an toàn.

1. Van bị rò rỉ nước tại mặt bích

• Nguyên nhân:
  • Siết bu-lông không đều hoặc chưa đủ lực.
  • Gioăng làm kín bị lệch, hỏng hoặc lắp sai vị trí.
• Biện pháp khắc phục:
  • Tháo ra, vệ sinh lại bề mặt tiếp xúc.
  • Thay gioăng mới đúng chủng loại (EPDM, NBR, PTFE).
  • Siết lại bu-lông theo hình chéo, phân bố lực đều.

2. Van đóng/mở không hết hành trình

• Nguyên nhân:
  • Cặn bẩn, dị vật mắc kẹt trong khoang van.
  • Trục van hoặc đĩa van bị cong, kẹt do siết lệch tâm.
• Biện pháp khắc phục:
  • Ngưng vận hành, tháo van ra kiểm tra và vệ sinh sạch.
  • Điều chỉnh lại trục, đảm bảo thẳng tâm với thân van.
  • Định kỳ xả cặn, tránh đóng cặn trong đường ống.

3. Tay quay bị cứng hoặc không xoay được

• Nguyên nhân:
  • Trục van bị gỉ hoặc khô dầu mỡ.
  • Đóng van lâu ngày không sử dụng.
• Biện pháp khắc phục:
  • Bôi trơn lại trục van bằng mỡ chịu nhiệt.
  • Vận hành đóng/mở định kỳ để tránh kẹt cứng.
  • Với môi trường ngoài trời, nên che chắn để tránh mưa, bụi.

4. Rò rỉ tại trục van (Stem leakage)

• Nguyên nhân:
  • Phớt làm kín quanh trục bị mòn hoặc lỏng.
  • Áp suất làm việc vượt quá định mức (10 bar).
• Biện pháp khắc phục:
  • Thay phớt làm kín mới đúng tiêu chuẩn.
  • Kiểm tra lại áp lực đường ống, đảm bảo trong giới hạn kỹ thuật.

5. Hiện tượng “water hammer” (va đập thủy lực)

• Nguyên nhân:
  • Mở hoặc đóng van quá nhanh khi hệ thống đang có áp suất cao.
• Biện pháp khắc phục:
  • Đóng/mở van từ từ, tránh thao tác đột ngột.
  • Kết hợp lắp thêm van chống va (Water Hammer Arrestor) trong hệ thống.

6. Van bị ăn mòn hoặc gỉ sét nhanh

• Nguyên nhân:
  • Làm việc trong môi trường có hóa chất hoặc nước nhiễm mặn.
  • Sơn phủ bên ngoài bị bong tróc.
• Biện pháp khắc phục:
  • Sơn lại lớp bảo vệ bên ngoài van định kỳ.
  • Với môi trường đặc biệt, nên sử dụng van inox hoặc van phủ epoxy để thay thế.

Gang Xám Là Gì? Ưu Điểm Khi Ứng Dụng Làm Van Cổng

Gang xám (Grey Iron) là một loại gang đúc có cấu trúc graphit dạng tấm (flake graphite) trong nền kim loại, tạo nên bề mặt có màu xám đặc trưng khi gãy — vì vậy được gọi là “gang xám”. Đây là một trong những loại gang phổ biến nhất được sử dụng trong sản xuất thân van công nghiệp, nắp van, bơm và nhiều thiết bị chịu áp lực trung bình.

Gang xám thường được ký hiệu theo tiêu chuẩn quốc tế như FC200, GG20, ASTM A126 Class B, tùy theo khu vực và quy chuẩn áp dụng.

1. Thành phần và đặc tính cơ bản

Thành phần chính: Sắt (Fe), Carbon (2.5–4%), Silicon (1–3%), Mangan, và một lượng nhỏ Phốt pho và Lưu huỳnh.

Màu gãy đặc trưng: Màu xám đậm do sự phân tán của than chì trong cấu trúc kim loại.

Tính chất vật lý nổi bật: Dễ gia công, hấp thụ rung tốt, chịu nén cao nhưng chịu kéo kém hơn thép.

2. Ưu điểm của gang xám khi ứng dụng làm van cổng

Gang xám là vật liệu được ưa chuộng trong chế tạo van cổng mặt bích vì nhiều ưu điểm nổi bật về cơ lý và chi phí:

Độ bền cơ học cao: Gang xám có khả năng chịu nén tốt, giúp thân van chịu được áp lực nước lên đến 10 bar hoặc hơn mà không biến dạng.

Hấp thụ rung động và giảm tiếng ồn: Cấu trúc graphit trong gang giúp giảm rung và tiếng ồn trong quá trình đóng mở van, đặc biệt hữu ích cho hệ thống cấp thoát nước hoặc công nghiệp nhẹ.

Dễ gia công và tạo hình: Gang xám dễ đúc và tiện ren, giúp sản xuất các chi tiết van có hình dạng phức tạp, tiết kiệm chi phí chế tạo.

Khả năng chống mài mòn tốt: Nhờ có than chì phân bố trong nền sắt, gang xám ít bị mài mòn khi dòng chảy đi qua, giúp tăng tuổi thọ thân van.

Giá thành kinh tế: So với thép hoặc inox, gang xám có chi phí sản xuất thấp hơn, giúp giảm giá thành sản phẩm nhưng vẫn đảm bảo độ bền và hiệu suất sử dụng.

Khả năng chịu nhiệt ổn định: Gang xám có thể hoạt động ổn định ở nhiệt độ dưới 120°C, phù hợp với môi trường nước, hơi nhẹ hoặc dầu trung tính.

3. Ứng dụng thực tế

Nhờ các đặc tính trên, van cổng gang xám thường được dùng trong:

• Hệ thống cấp nước và thoát nước đô thị.
• Nhà máy xử lý nước thải, hệ thống PCCC, khu công nghiệp.
• Hệ thống HVAC hoặc các nhà máy thực phẩm, hóa chất nhẹ không yêu cầu chống ăn mòn cao.

Phân Loại Van Cổng Mặt Bích Joeun Korea Theo Ty Valve

Van cổng được chia thành 2 loại chính dựa trên cấu tạo và cơ chế hoạt động của trục (ty van): van ty nổi và van ty chìm. Mỗi loại có ưu điểm và ứng dụng riêng phù hợp với từng môi trường lắp đặt.

1. Van Cổng Ty Nổi (Rising Stem Gate Valve)

Đặc điểm:

• Khi mở van, ty van (trục) sẽ dịch chuyển lên xuống cùng với đĩa van, giúp người vận hành dễ dàng quan sát trạng thái đóng/mở.
• Phần ty van lộ ra ngoài, nên chiều cao lắp đặt yêu cầu không gian lớn hơn.
• Cấu tạo cơ khí đơn giản, dễ bảo trì, dễ bôi trơn trục van.

Ưu điểm:

• Dễ nhận biết trạng thái hoạt động (mở hoặc đóng).
• Thuận tiện cho việc kiểm tra, bảo dưỡng.
• Độ bền cao, vận hành ổn định.

Nhược điểm:

• Chiếm không gian theo chiều cao, không phù hợp nơi có không gian hẹp.
• Phần ty van hở dễ bị ảnh hưởng bởi bụi, ẩm hoặc ăn mòn môi trường.

Ứng dụng:

 Phù hợp lắp đặt trong nhà máy, trạm bơm, hệ thống xử lý nước, nhà máy công nghiệp, nơi có không gian thao tác rộng và yêu cầu giám sát trực quan.

2. Van Cổng Ty Chìm (Non-Rising Stem Gate Valve)

Đặc điểm:

• Khi vận hành, ty van không di chuyển lên xuống, mà chỉ xoay để truyền lực đến đĩa van.
• Toàn bộ trục van nằm trong thân van, giúp thiết kế gọn gàng, tiết kiệm không gian.
• Kết cấu kín, hạn chế rò rỉ và bụi bẩn bám vào trục.

Ưu điểm:

• Tiết kiệm không gian, phù hợp cho hệ thống ngầm hoặc vị trí hạn chế chiều cao.
• Bảo vệ ty van tốt hơn, tránh ăn mòn và hư hại do môi trường.
• Thiết kế gọn, dễ lắp đặt trong hố van, hầm kỹ thuật.

Nhược điểm:

• Khó quan sát trạng thái đóng/mở bằng mắt thường.
• Việc bảo dưỡng, thay thế ty van phức tạp hơn loại ty nổi.

Ứng dụng:

Thường sử dụng trong hệ thống cấp thoát nước đô thị, lắp ngầm dưới mặt đất, hệ thống PCCC, hoặc nhà máy có không gian hạn chế.

Tóm lại:

• Ty nổi: phù hợp nơi cần quan sát trực tiếp, dễ bảo trì.
• Ty chìm: phù hợp nơi lắp đặt ngầm hoặc không gian hẹp.

Thép Vinh Phú Cung Cấp Van Cổng Chính Hãng Joeun Korea

Thép Vinh Phú tự hào là đơn vị phân phối uy tín các sản phẩm van công nghiệp, phụ kiện đường ống và thiết bị cơ khí chính xác. Chúng tôi cung cấp đa dạng chủng loại và kích cỡ, đáp ứng mọi yêu cầu kỹ thuật trong các hệ thống cấp thoát nước, xử lý nước thải, công nghiệp hóa chất, PCCC và nhà máy sản xuất.

Thép Vinh Phú cung cấp đầy đủ các kích thước từ DN40 đến DN600, cùng nhiều lựa chọn về vật liệu như gang xám, gang dẻo, inox, đồng, thép carbon — giúp khách hàng dễ dàng lựa chọn sản phẩm phù hợp cho từng môi trường và mục đích sử dụng.

Cam kết của chúng tôi:

• Hàng chính hãng, đầy đủ chứng nhận xuất xứ CO-CQ.
• Tư vấn kỹ thuật miễn phí, hỗ trợ chọn model tối ưu.
• Giao hàng nhanh trên toàn quốc, giá cạnh tranh.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
