Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea – Flange Globe Valve

Mô tả

Trong các hệ thống đường ống công nghiệp hiện nay, việc lựa chọn van phù hợp không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định độ an toàn và tuổi thọ của toàn bộ hệ thống. Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea là dòng sản phẩm được đánh giá cao nhờ thiết kế chắc chắn, vật liệu inox chất lượng cao và khả năng làm việc ổn định trong nhiều điều kiện khắc nghiệt.

Với tiêu chuẩn sản xuất nghiêm ngặt từ Hàn Quốc, sản phẩm đáp ứng tốt các yêu cầu về độ kín, khả năng chịu áp – chịu nhiệt, phù hợp cho các hệ thống hơi, nước, dầu và hóa chất. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo, ưu điểm và ứng dụng thực tế của dòng van cầu inox này, từ đó lựa chọn giải pháp tối ưu cho công trình.

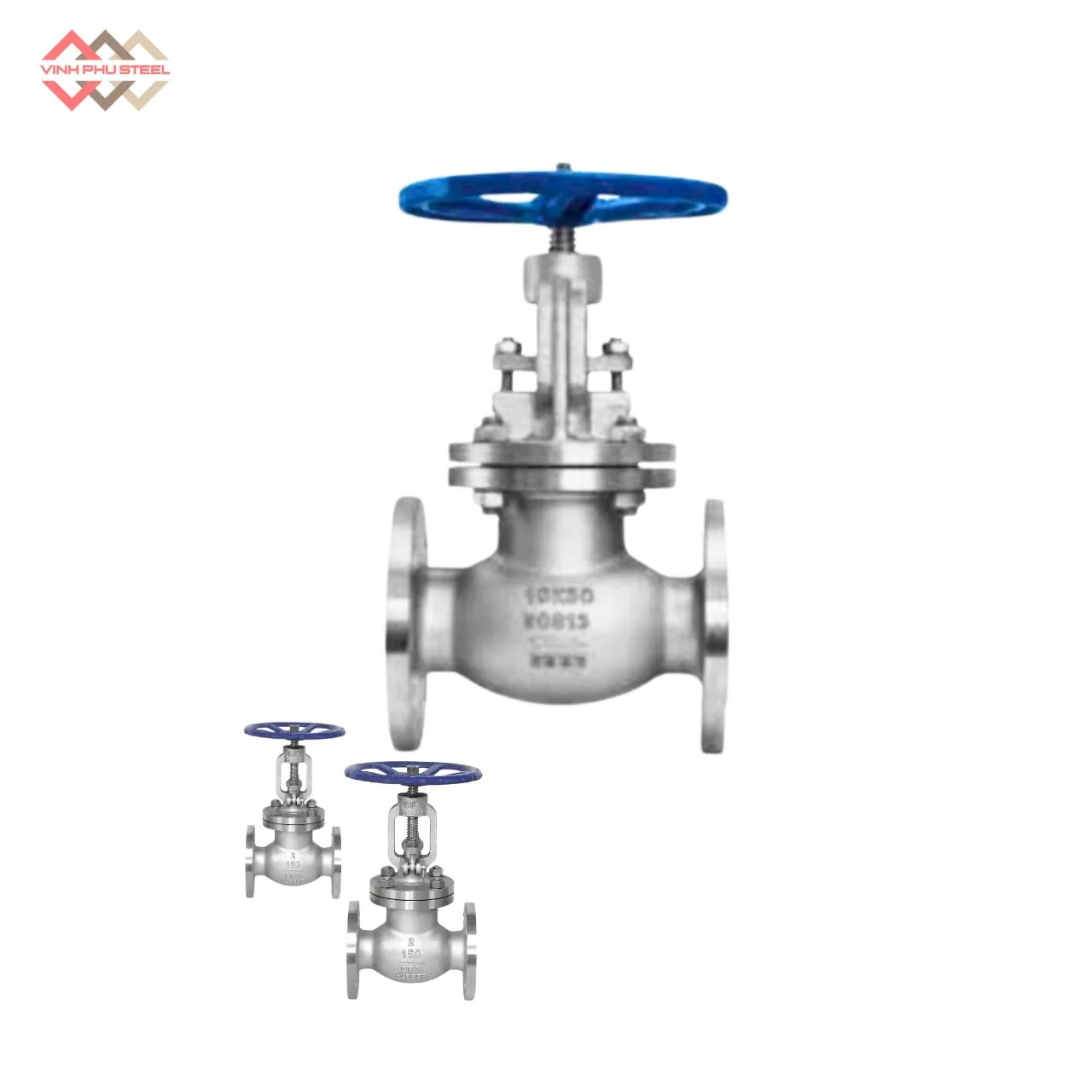

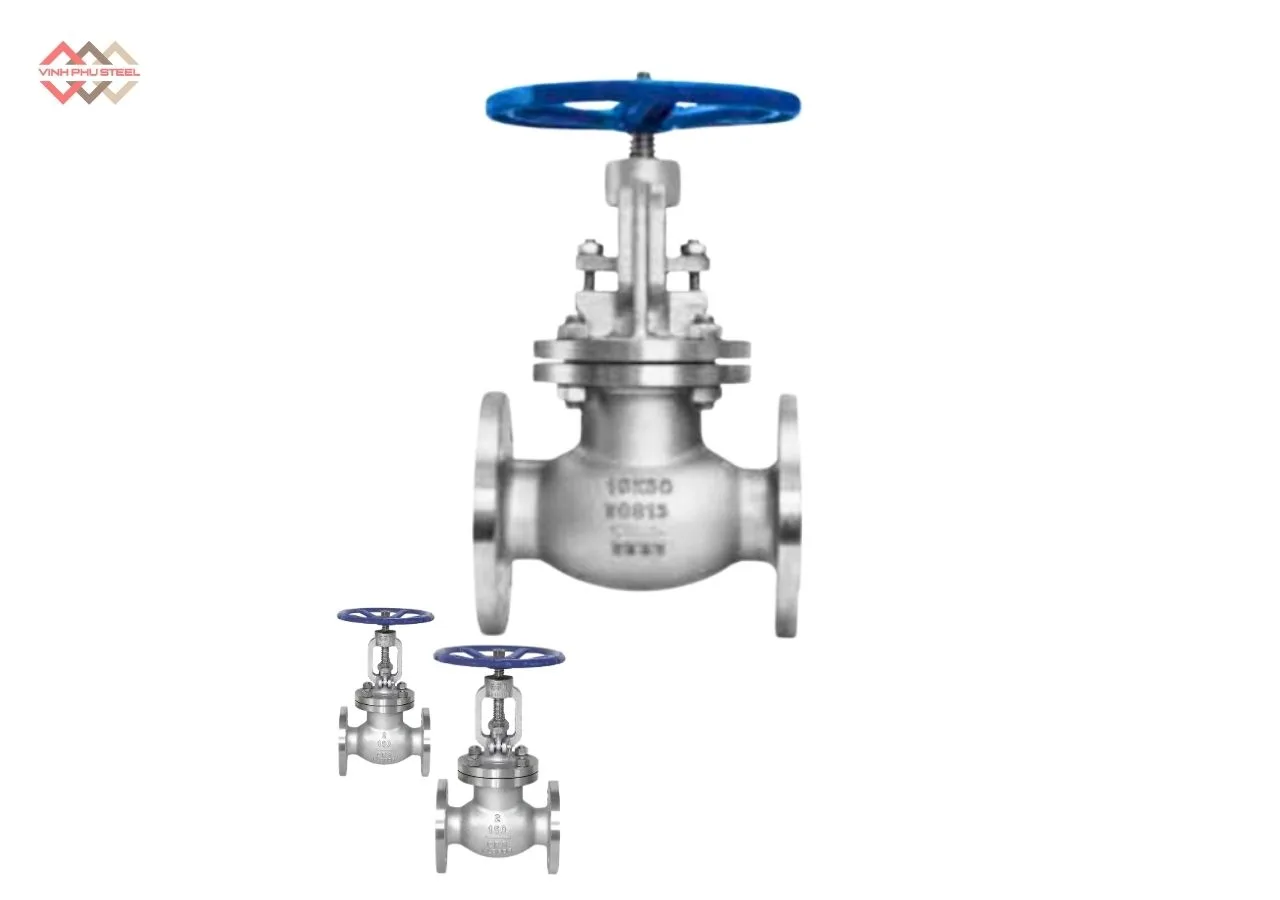

Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea

Van Cầu Inox Mặt Bích Nắp Bu Lông là một loại van công nghiệp dùng để đóng/mở hoặc điều tiết lưu lượng chất lỏng, hơi và khí trong hệ thống đường ống. Van có thân dạng van cầu, được chế tạo từ inox (thép không gỉ), kết nối mặt bích và phần nắp (bonnet) được cố định bằng bu lông, giúp tăng độ kín và độ bền khi vận hành.

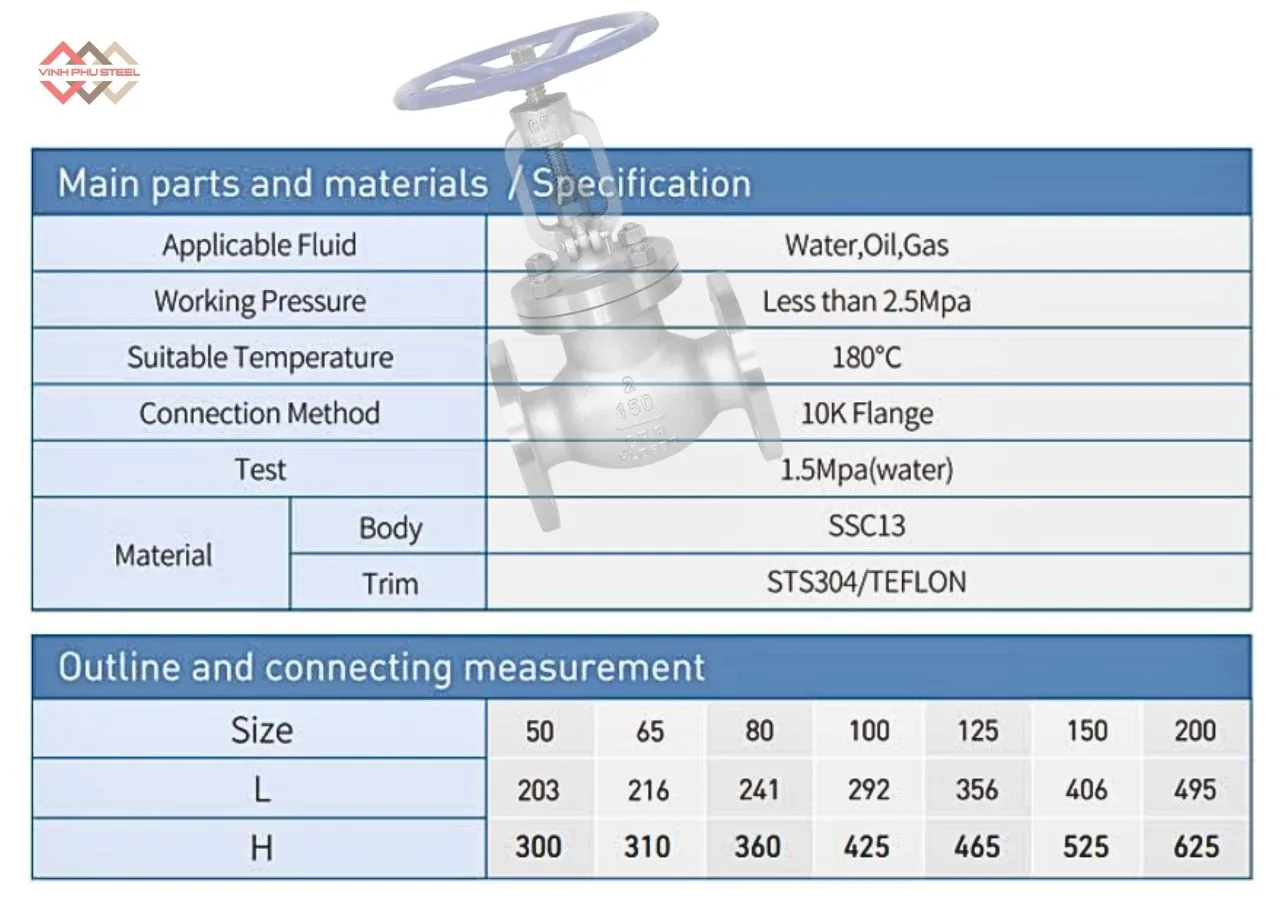

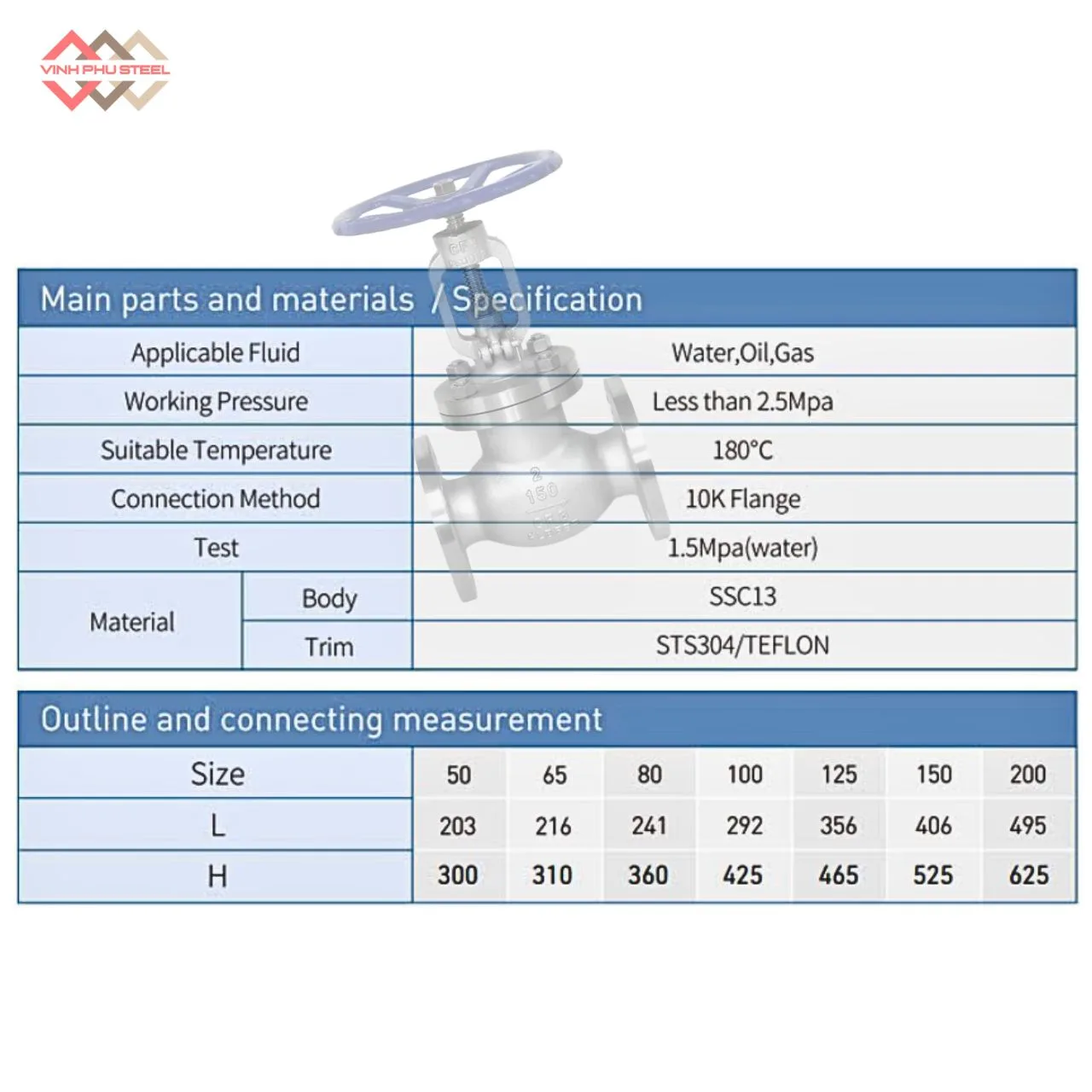

Thông Số Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không gỉ SSC13
• Kiểu van: Van cầu – Blobe Valve Flange
• Kiểu kết nối: Mặt bích
• Kích thước van: DN50 – DN200.
• Áp suất làm việc: 1.5 Mpa
• Nhiệt độ làm việc: Đến 180°C
• Môi trường sử dụng: Nước, dầu, gas
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 17)

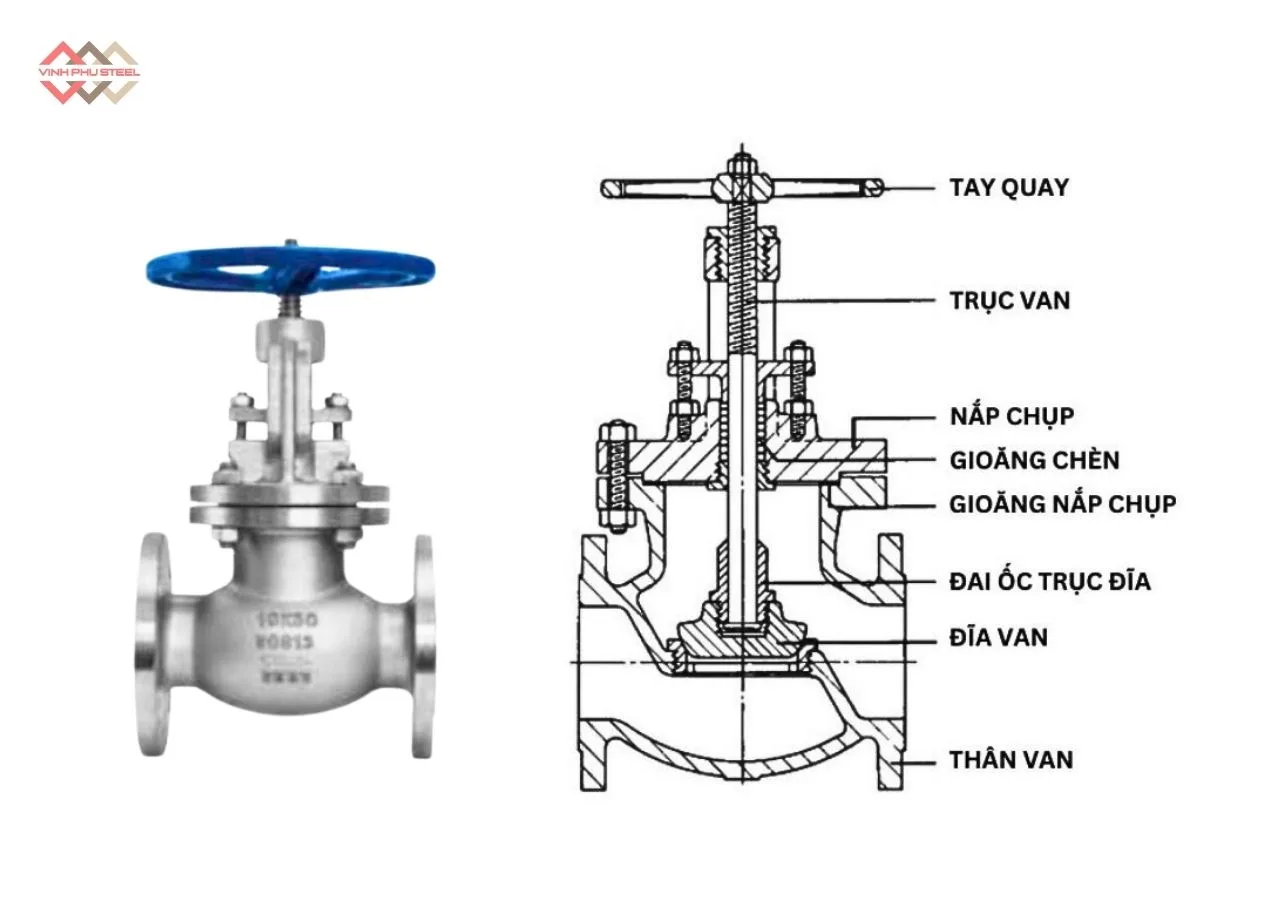

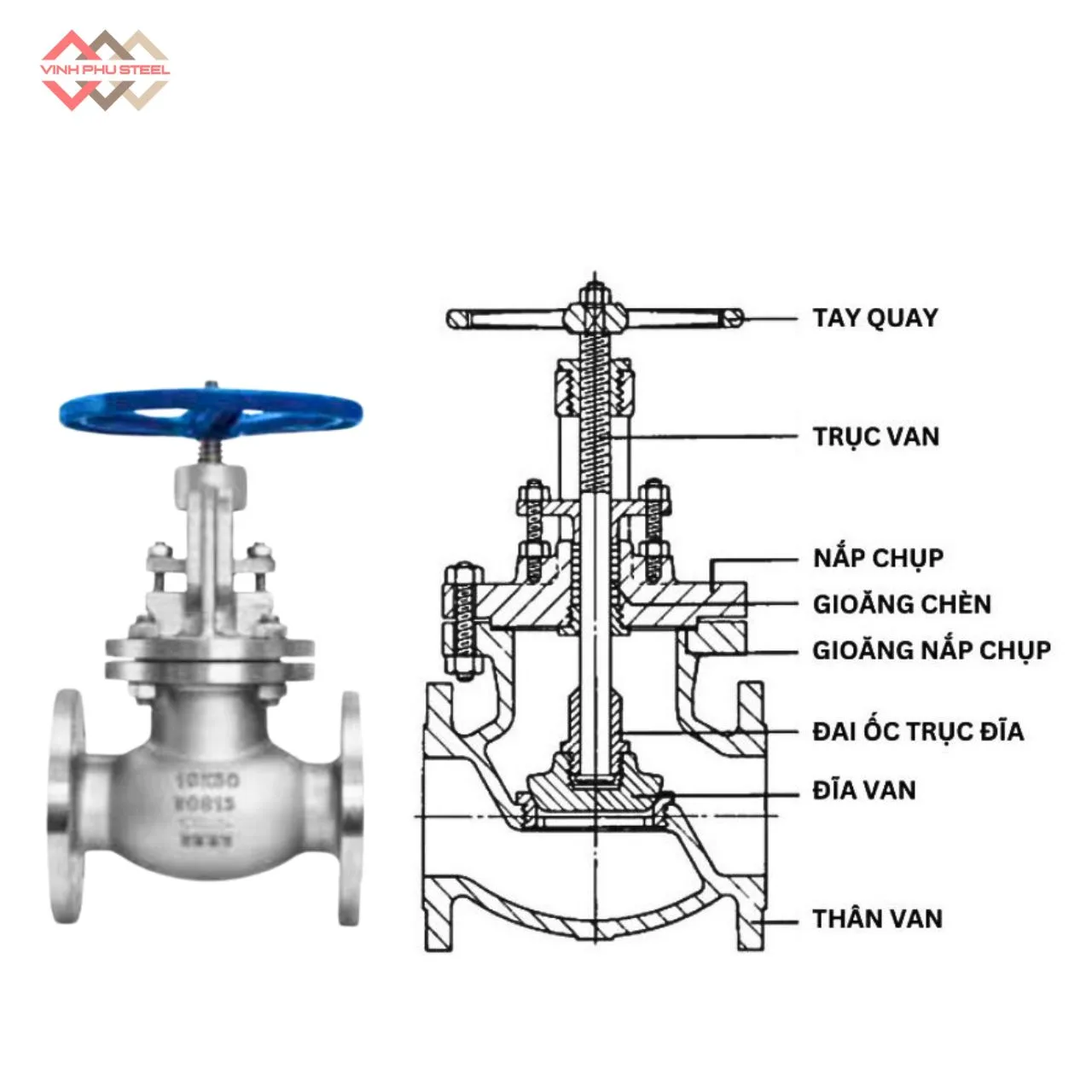

Cấu Tạo Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea

Van Cầu Inox Mặt Bích Nắp Bu Lông được thiết kế theo các tiêu chuẩn công nghiệp, gồm nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo khả năng làm kín, chịu áp lực tốt và vận hành ổn định trong thời gian dài. Cấu tạo cơ bản của van bao gồm các thành phần sau:

1. Thân Van (Body)

Được chế tạo từ inox (thép không gỉ) như inox 304 hoặc inox 316, thân van có nhiệm vụ chứa lưu chất và chịu toàn bộ áp lực của hệ thống. Thiết kế dạng van cầu giúp kiểm soát và điều tiết lưu lượng chính xác.

1. Nắp Van Nắp Bu Lông (Bolted Bonnet)

Phần nắp van được liên kết với thân bằng bu lông – đai ốc, giúp tăng độ kín và đảm bảo an toàn khi làm việc ở áp suất cao. Thiết kế này cũng thuận tiện cho việc tháo lắp, bảo trì và sửa chữa.

1. Đĩa Van (Disc)

Là bộ phận trực tiếp đóng, mở hoặc điều tiết dòng chảy. Đĩa van di chuyển lên xuống theo phương thẳng đứng, bề mặt được gia công chính xác để đảm bảo độ kín cao khi đóng van.

1. Trục Van (Stem)

Trục van có chức năng truyền chuyển động từ tay quay xuống đĩa van. Bộ phận này thường được làm từ inox, có khả năng chịu lực tốt và chống ăn mòn hiệu quả.

1. Tay Quay (Handwheel)

Dùng để vận hành van bằng tay. Tay quay được thiết kế chắc chắn, giúp thao tác nhẹ nhàng và kiểm soát chính xác mức độ đóng mở của van.

1. Gioăng Làm Kín (Gasket / Packing)

Gioăng được bố trí tại các vị trí tiếp xúc như giữa thân và nắp van, hoặc quanh trục van, có tác dụng ngăn ngừa rò rỉ lưu chất ra bên ngoài trong quá trình vận hành.

1. Kết Nối Mặt Bích (Flanged Ends)

Phần kết nối mặt bích giúp van liên kết chắc chắn với đường ống, đảm bảo độ kín và an toàn cho hệ thống, đặc biệt phù hợp với các đường ống có kích thước lớn và áp suất cao.

Nguyên Lý Hoạt Động Van Cầu Inox Mặt Bích Nắp Bu Lông

Van Cầu Inox Mặt Bích Nắp Bu Lông hoạt động dựa trên cơ chế nâng – hạ đĩa van theo phương thẳng đứng để kiểm soát dòng chảy của lưu chất trong đường ống. Nguyên lý này giúp van thực hiện tốt cả chức năng đóng/mở hoàn toàn lẫn điều tiết lưu lượng.

Khi xoay tay quay theo chiều ngược kim đồng hồ, trục van sẽ di chuyển lên trên, kéo theo đĩa van rời khỏi bề mặt làm kín. Lúc này, lưu chất đi qua van theo hướng từ cửa vào, đổi hướng bên trong thân van rồi thoát ra cửa ra, van ở trạng thái mở.

Ngược lại, khi xoay tay quay theo chiều kim đồng hồ, trục van hạ xuống, đĩa van ép chặt vào bề mặt ghế van, tạo độ kín cao và ngăn chặn hoàn toàn dòng chảy.

Nhờ thiết kế nắp bu lông chắc chắn và kết nối mặt bích, van đảm bảo khả năng làm kín ổn định, chịu được áp lực và nhiệt độ cao trong quá trình vận hành. Đồng thời, cấu trúc dòng chảy đặc trưng của van cầu giúp người vận hành điều chỉnh lưu lượng một cách chính xác, đặc biệt phù hợp cho các hệ thống yêu cầu kiểm soát dòng chảy liên tục và an toàn.

Ứng Dụng Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea

Nhờ thiết kế dạng van cầu, vật liệu inox chống ăn mòn cùng kết nối mặt bích và nắp bu lông chắc chắn, Van Cầu Inox Mặt Bích Nắp Bu Lông được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp yêu cầu độ kín cao, khả năng điều tiết chính xác và vận hành ổn định lâu dài. Dưới đây là các nhóm ứng dụng tiêu biểu:

1. Hệ Thống Hơi Nóng Và Lò Hơi

Van được sử dụng để đóng/mở và điều chỉnh lưu lượng hơi trong các hệ thống lò hơi, đường ống dẫn hơi áp suất cao. Cấu tạo nắp bu lông giúp van chịu nhiệt, chịu áp tốt và đảm bảo an toàn trong quá trình vận hành liên tục.

2. Hệ Thống Cấp Thoát Nước Công Nghiệp

Van cầu inox mặt bích nắp bu lông phù hợp cho các đường ống nước sạch, nước kỹ thuật, nước làm mát trong nhà máy và khu công nghiệp. Độ kín cao giúp hạn chế rò rỉ, nâng cao hiệu quả vận hành hệ thống.

3. Ngành Dầu Khí Và Hóa Chất

Với vật liệu inox chất lượng cao, van có khả năng chống ăn mòn, chịu hóa chất và làm việc ổn định trong môi trường khắc nghiệt. Đây là lựa chọn phổ biến trong các hệ thống dẫn dầu, dung môi và hóa chất công nghiệp.

4. Ngành Thực Phẩm, Đồ Uống Và Dược Phẩm

Inox là vật liệu đảm bảo tiêu chuẩn vệ sinh, không làm biến đổi chất lượng lưu chất. Van được ứng dụng trong các dây chuyền sản xuất thực phẩm, nước giải khát và dược phẩm, nơi yêu cầu cao về độ sạch và an toàn.

5. Hệ Thống PCCC Và HVAC

Van được lắp đặt trong hệ thống phòng cháy chữa cháy, điều hòa không khí và thông gió, giúp kiểm soát dòng chảy hiệu quả, đảm bảo hệ thống vận hành ổn định và an toàn.

6. Nhà Máy Sản Xuất Và Khu Công Nghiệp

Trong các dây chuyền sản xuất, van cầu inox mặt bích nắp bu lông đóng vai trò điều tiết lưu lượng chính xác, dễ bảo trì và có tuổi thọ cao, đáp ứng tốt nhu cầu sử dụng lâu dài.

Ưu Điểm Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea

Van Cầu Inox Mặt Bích Nắp Bu Lông được đánh giá cao trong các hệ thống công nghiệp nhờ thiết kế chắc chắn, vật liệu bền bỉ và khả năng vận hành ổn định. Dưới đây là những ưu điểm nổi bật của dòng van này:

1. Độ Kín Cao, Hạn Chế Rò Rỉ

Thiết kế dạng van cầu kết hợp với đĩa van và ghế van gia công chính xác giúp van đóng kín tốt, hạn chế tối đa hiện tượng rò rỉ lưu chất trong quá trình vận hành.

2. Điều Tiết Lưu Lượng Chính Xác

Nguyên lý nâng – hạ đĩa van theo phương thẳng đứng cho phép điều chỉnh lưu lượng linh hoạt, phù hợp với các hệ thống yêu cầu kiểm soát dòng chảy ổn định và chính xác.

3. Vật Liệu Inox Chống Ăn Mòn Tốt

Van được chế tạo từ inox chất lượng cao như inox 304, 316, có khả năng chống ăn mòn, chịu hóa chất và làm việc hiệu quả trong môi trường ẩm ướt, nhiệt độ cao hoặc có tính ăn mòn.

4. Kết Nối Mặt Bích Chắc Chắn

Kết nối mặt bích giúp van lắp đặt vững chắc, chịu áp lực tốt, hạn chế rung lắc và phù hợp với các hệ thống đường ống có kích thước lớn hoặc áp suất cao.

5. Nắp Bu Lông Dễ Bảo Trì, Sửa Chữa

Thiết kế nắp bu lông (bolted bonnet) cho phép tháo lắp thuận tiện khi cần bảo dưỡng, thay thế gioăng làm kín hoặc kiểm tra các bộ phận bên trong van.

6. Độ Bền Cao, Tuổi Thọ Lâu Dài

Nhờ cấu tạo chắc chắn và vật liệu chất lượng, van có khả năng làm việc ổn định trong thời gian dài, giúp giảm chi phí bảo trì và thay thế.

7. Ứng Dụng Rộng Rãi Trong Nhiều Lĩnh Vực

Van phù hợp với nhiều môi trường làm việc khác nhau như hơi, nước, dầu, hóa chất, đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp và xây dựng.

Với những ưu điểm trên, Van Cầu Inox Mặt Bích Nắp Bu Lông là lựa chọn tối ưu cho các hệ thống yêu cầu độ kín cao, khả năng điều tiết chính xác và độ bền vượt trội.

Hướng Dẫn Lắp Đặt Van Cầu Inox Mặt Bích Nắp Bu Lông

Để lắp đặt Van Cầu Inox Mặt Bích Nắp Bu Lông, bạn cần thực hiện theo các bước cơ bản sau đây. Lưu ý là quy trình có thể thay đổi tùy theo từng loại van cụ thể, nhưng nhìn chung các bước sau sẽ áp dụng cho phần lớn các loại van cầu mặt bích nắp bu lông.

Vật liệu và dụng cụ cần chuẩn bị:

• Van Cầu Inox Mặt Bích Nắp Bu Lông (Chọn van có kích thước và thông số phù hợp với hệ thống của bạn).
• Bu lông và đệm bích (phụ kiện kèm theo van).
• Cờ lê, dụng cụ vặn bu lông.
• Kéo cắt (nếu cần).
• Găng tay bảo hộ và mắt kính bảo hộ (để đảm bảo an toàn khi làm việc).

Các bước lắp đặt:

1. Kiểm tra thông số và vệ sinh van:

   • Kiểm tra thông số kỹ thuật của van cầu inox (kích thước, áp suất làm việc, môi trường sử dụng…) và đảm bảo rằng van phù hợp với hệ thống của bạn.
   • Trước khi lắp đặt, bạn cần kiểm tra van để đảm bảo không có hư hỏng hay vết nứt.
   • Lau sạch van và các bề mặt tiếp xúc.

2. Chuẩn bị vị trí lắp đặt:

   • Xác định vị trí cần lắp đặt van, đảm bảo đường ống không bị cản trở và có đủ không gian để thao tác.
   • Đảm bảo rằng cả hai đầu của đường ống (vị trí lắp bích van) đều sạch sẽ và thẳng hàng.

3. Lắp đặt đệm bích vào van:

   • Đặt miếng đệm bích vào giữa hai bích của van và đường ống. Đệm bích giúp tạo độ kín giữa hai bích và đảm bảo không rò rỉ trong quá trình vận hành.

4. Lắp đặt van vào đường ống:

   • Đưa van vào vị trí, sao cho các lỗ bu lông của bích van và bích ống trùng nhau.
   • Đưa các bu lông vào các lỗ và vặn chặt tay để cố định vị trí van.

5. Siết bu lông:

   • Dùng cờ lê hoặc dụng cụ vặn bu lông để siết chặt các bu lông.
   • Khi vặn, bạn nên siết theo hình chữ X (nghĩa là siết theo một đường chéo để phân bổ lực đều), tránh siết quá chặt ở một phía, sẽ làm cong bích hoặc vỡ đệm bích.
   • Chú ý đến việc siết đều các bu lông, tránh trường hợp vặn quá chặt hoặc siết lỏng quá sẽ dẫn đến hiện tượng rò rỉ.

6. Kiểm tra lại hệ thống:

   • Sau khi lắp xong, kiểm tra lại toàn bộ các bu lông và độ kín của van.
   • Mở hệ thống và kiểm tra xem có bất kỳ dấu hiệu rò rỉ nào không. Nếu có, cần siết lại bu lông hoặc thay đệm bích mới.

7. Vận hành thử:

   • Sau khi lắp đặt hoàn tất, hãy tiến hành vận hành thử van, kiểm tra sự hoạt động của van cầu, đảm bảo rằng van mở và đóng đúng cách.

Một số lưu ý:

• Lựa chọn van đúng kích thước: Đảm bảo van cầu inox có kích thước phù hợp với đường ống để tránh sự cố trong quá trình sử dụng.
• Đảm bảo độ kín: Đệm bích phải luôn được lắp chính xác và không bị hư hại để tránh rò rỉ.
• Lắp đặt đúng chiều dòng chảy: Lưu ý hướng dòng chảy khi lắp van cầu để đảm bảo van hoạt động đúng cách.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục Van Cầu Inox Mặt Bích

Khi lắp đặt và vận hành Van Cầu Inox Mặt Bích Nắp Bu Lông, có một số vấn đề phổ biến mà người dùng thường gặp phải. Dưới đây là một số vấn đề thường gặp và cách khắc phục chúng:

1. Rò rỉ tại các mối nối

Nguyên nhân:

• Siết bu lông không đều hoặc không đủ chặt.
• Đệm bích bị hư hỏng hoặc không đúng kích thước.
• Mặt bích bị cong vênh hoặc không phẳng, không tiếp xúc đều với đệm bích.

Biện pháp khắc phục:

• Kiểm tra lại các bu lông và siết đều theo hình chữ X để phân bố lực siết đều.
• Thay đệm bích nếu đệm bị hư hỏng, mòn, hoặc không đạt chất lượng.
• Đảm bảo mặt bích của van và đường ống phải sạch sẽ và phẳng để đảm bảo độ kín tuyệt đối.
• Nếu phát hiện mặt bích bị cong vênh, cần thay thế hoặc làm lại mặt bích cho đều và phẳng.

2. Van không mở hoặc đóng hoàn toàn

Nguyên nhân:

• Cơ chế hoạt động của van bị kẹt do bùn đất, cặn bẩn, hoặc vật liệu lạ trong van.
• Mất cân bằng trong cơ cấu đóng mở (bu lông bị lỏng hoặc lệch).

Biện pháp khắc phục:

• Vệ sinh van và đảm bảo không có vật lạ làm tắc nghẽn cơ cấu van.
• Kiểm tra bu lông, con ốc và các bộ phận cơ cấu của van xem có bị lỏng hay không.
• Đảm bảo van được lắp đặt đúng chiều dòng chảy. Nếu lắp ngược chiều, van sẽ không hoạt động hiệu quả.

3. Bu lông bị nới lỏng sau một thời gian vận hành

Nguyên nhân:

• Sự co giãn nhiệt trong quá trình vận hành có thể làm lỏng các bu lông.
• Sử dụng không đúng loại bu lông hoặc không đủ số lượng bu lông.

Biện pháp khắc phục:

• Kiểm tra các bu lông định kỳ và siết lại nếu cần thiết.
• Sử dụng bu lông chất lượng cao, chống chịu nhiệt tốt và phù hợp với môi trường làm việc.
• Đảm bảo sử dụng đủ số lượng bu lông theo thiết kế của nhà sản xuất.

4. Tiếng ồn hoặc rung khi van hoạt động

Nguyên nhân:

• Van không đóng chặt hoặc đóng mở không đều.
• Lắp đặt van không đúng cách, các bộ phận cơ học của van không đồng bộ.

Biện pháp khắc phục:

• Kiểm tra lại cơ cấu đóng mở của van để đảm bảo không bị kẹt.
• Điều chỉnh lại chiều mở van hoặc thay thế các bộ phận cơ học bên trong nếu phát hiện bị mòn.
• Cố gắng lắp đặt lại van sao cho trục của van và đường ống luôn thẳng hàng, tránh tình trạng va chạm hoặc sai lệch trục.

5. Van bị ăn mòn hoặc oxi hóa

Nguyên nhân:

• Sử dụng van không phù hợp với môi trường (ví dụ, môi trường có hóa chất ăn mòn).
• Không bảo dưỡng van đúng cách, làm van tiếp xúc trực tiếp với nước hoặc không khí ẩm trong thời gian dài.

Biện pháp khắc phục:

• Lựa chọn van phù hợp với môi trường và các yếu tố như nhiệt độ, hóa chất.
• Đảm bảo việc bảo dưỡng định kỳ cho van, đặc biệt là vệ sinh và kiểm tra các bộ phận tiếp xúc với chất lỏng.
• Sử dụng chất chống ăn mòn, bảo vệ bề mặt van nếu cần thiết, nhất là trong các môi trường khắc nghiệt.

6. Chảy nước xung quanh van hoặc đường ống

Nguyên nhân:

• Mặt bích chưa được siết chặt hoặc chưa đúng cách.
• Đệm bích không được thay đúng thời gian hoặc không còn khả năng kín.

Biện pháp khắc phục:

• Kiểm tra kỹ các mối nối của van và đường ống, siết lại bu lông nếu cần thiết.
• Thay đệm bích mới nếu đệm đã bị mòn hoặc không còn khả năng kín nước.
• Đảm bảo rằng các bề mặt bích phải được vệ sinh sạch sẽ và không có vật lạ trước khi lắp.

7. Lắp đặt sai chiều dòng chảy

Nguyên nhân:

• Khi lắp van cầu, nếu không chú ý đến chiều dòng chảy (thường có mũi tên chỉ trên thân van), van có thể không hoạt động hiệu quả.

Biện pháp khắc phục:

• Kiểm tra lại chiều của van và đảm bảo lắp đặt đúng hướng dòng chảy.
• Đảm bảo rằng mũi tên trên van trùng với hướng của dòng chảy trong hệ thống.

8. Van hoạt động bị giật hoặc không mượt

Nguyên nhân:

• Bị cản trở hoặc ma sát quá mức trong cơ cấu van (do bụi bẩn, cặn bẩn hoặc chất lạ trong van).
• Cơ cấu điều khiển van không đúng cách.

Biện pháp khắc phục:

• Vệ sinh thường xuyên để loại bỏ cặn bẩn hoặc bụi bẩn trong van.
• Kiểm tra cơ cấu đóng mở của van, có thể bôi trơn nếu cần thiết.
• Thay thế các bộ phận cơ học nếu phát hiện có hư hỏng hoặc mài mòn.

Van Cầu Inox Mặt Bích Nắp Bu Lông Chính Hãng

Thép Vinh Phú tự hào cung cấp Van Cầu Inox Mặt Bích Nắp Bu Lông Joeun Korea chính hãng với giá thành hợp lý, chất lượng vượt trội. Sản phẩm được sản xuất bởi thương hiệu Joeun Korea uy tín, đảm bảo độ bền cao, khả năng chống ăn mòn và áp lực tốt, lý tưởng cho các hệ thống công nghiệp yêu cầu hiệu suất cao.
