Van Cân Bằng Kỹ Thuật Số Joeun Korea (Digital Lock Balance Valve)

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, việc cân bằng lưu lượng giữa các nhánh đường ống là yếu tố quyết định hiệu suất vận hành. Van Cân Bằng Kỹ Thuật Số Joeun Korea (Digital Lock Balance Valve) ra đời như một giải pháp tối ưu, giúp đo lường, điều chỉnh và khóa lưu lượng chính xác bằng công nghệ kỹ thuật số tiên tiến.

Với thiết kế bền bỉ, khả năng hiển thị thông số trực quan và độ chính xác cao, sản phẩm đang được tin dùng trong nhiều dự án HVAC và công trình kỹ thuật lớn tại Việt Nam.

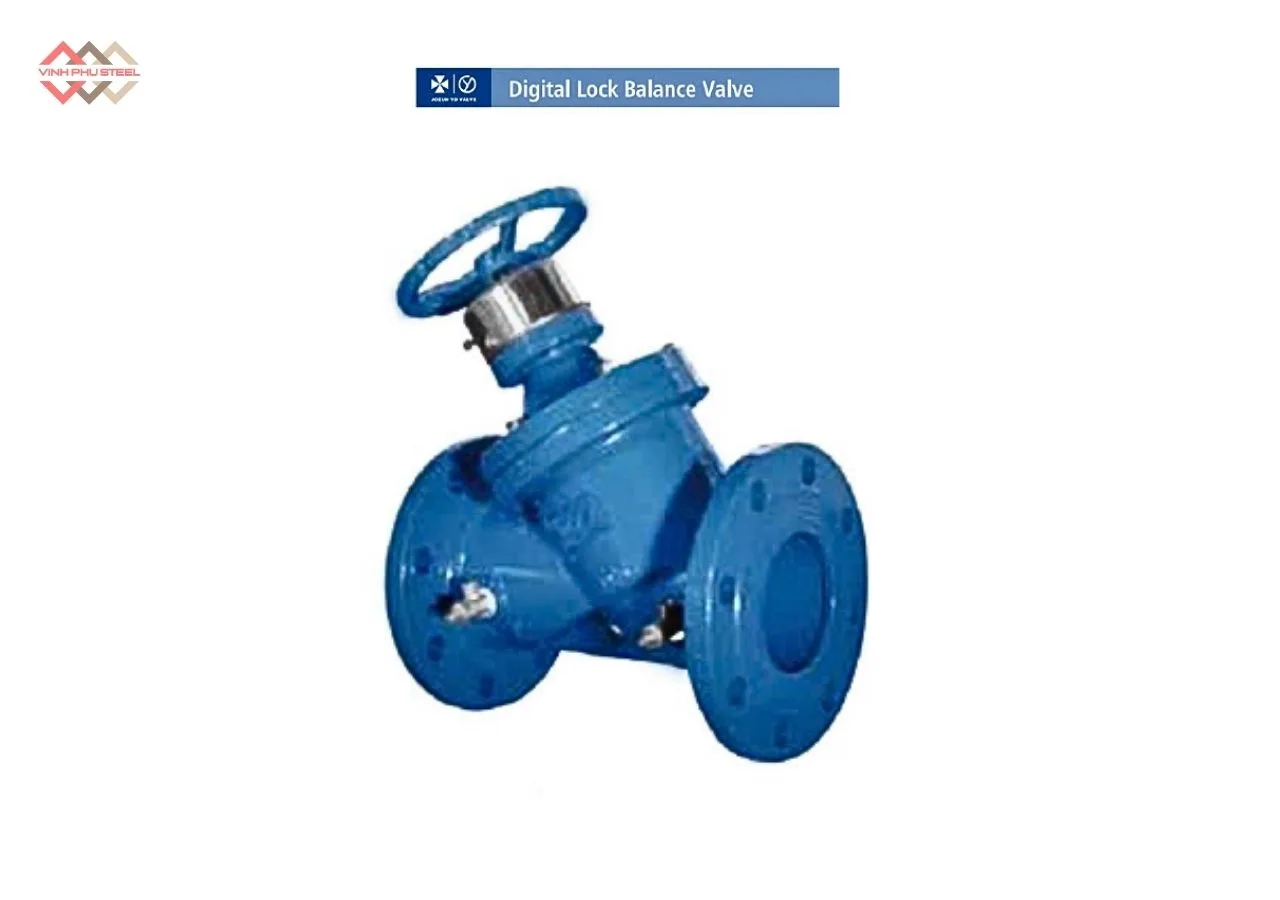

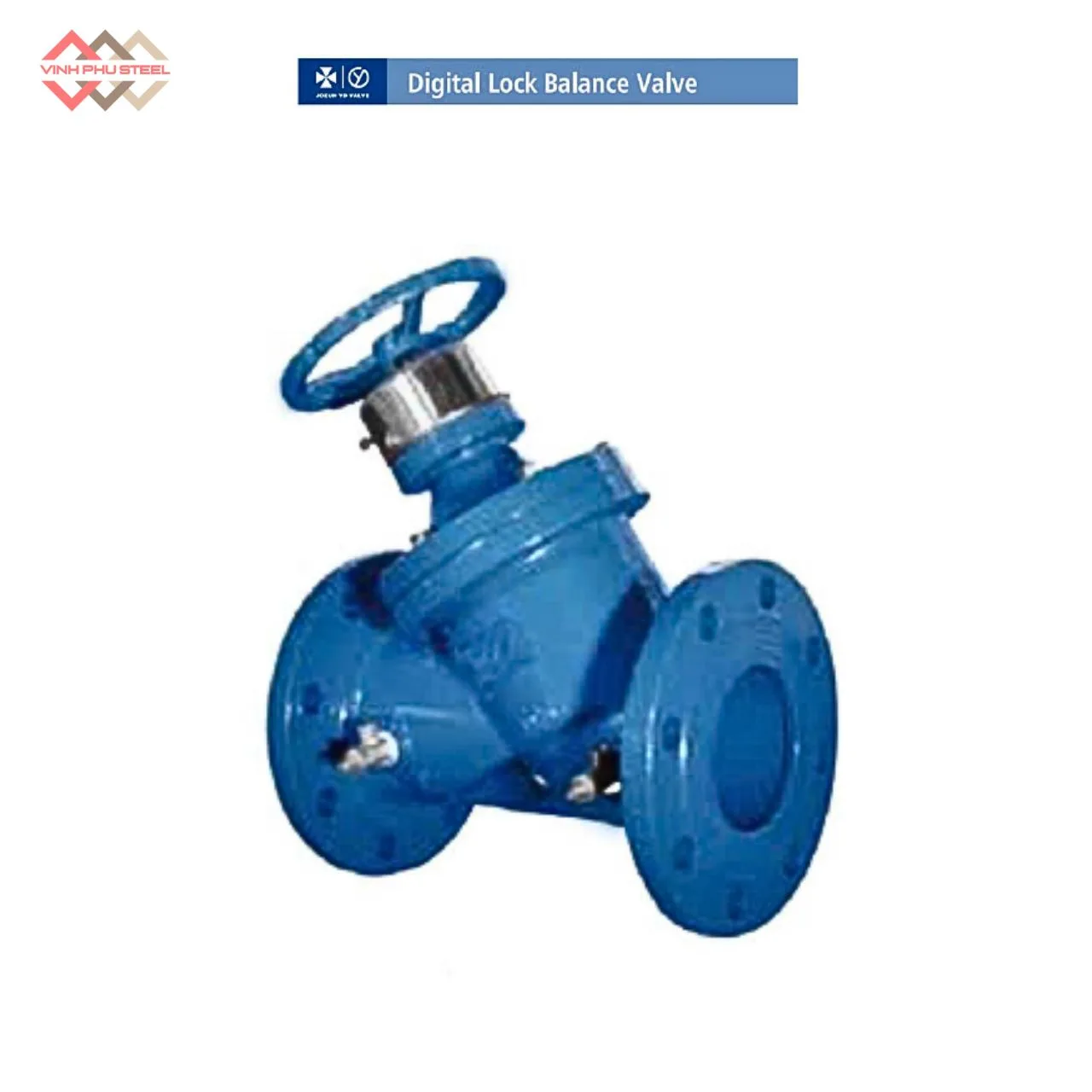

Van Cân Bằng Kỹ Thuật Số Joeun Korea

Van Cân Bằng Kỹ Thuật Số (Digital Lock Balance Valve) là thiết bị điều chỉnh và cân bằng lưu lượng chất lỏng trong hệ thống đường ống. Đặc biệt trong các hệ thống điều hòa không khí (HVAC), nước lạnh, nước nóng hoặc hệ thống cấp thoát nước công nghiệp.

Điểm khác biệt nổi bật của loại van này so với van cân bằng thông thường là tích hợp công nghệ đo lường và hiển thị kỹ thuật số, giúp người vận hành dễ dàng giám sát, điều chỉnh và khóa lưu lượng một cách chính xác.

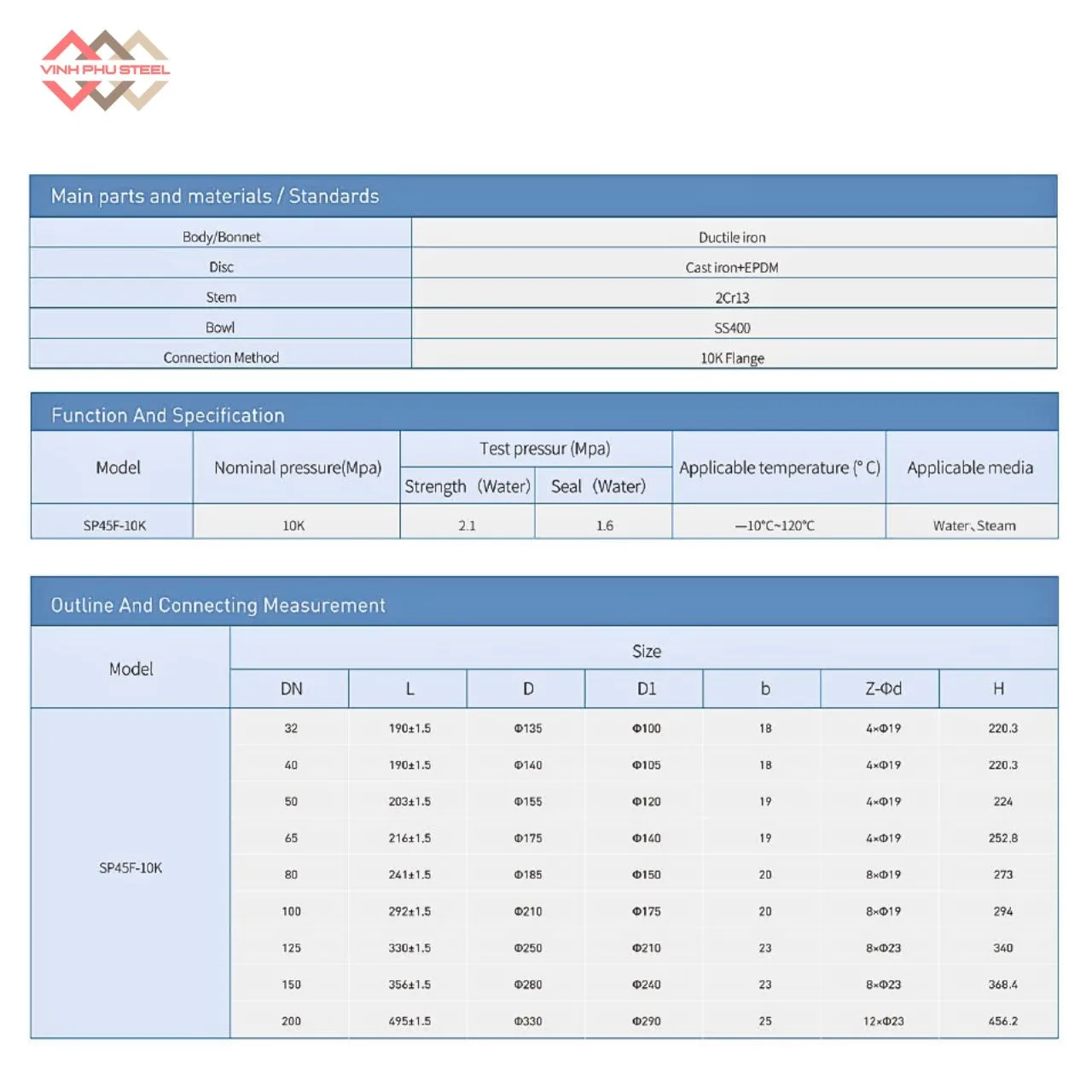

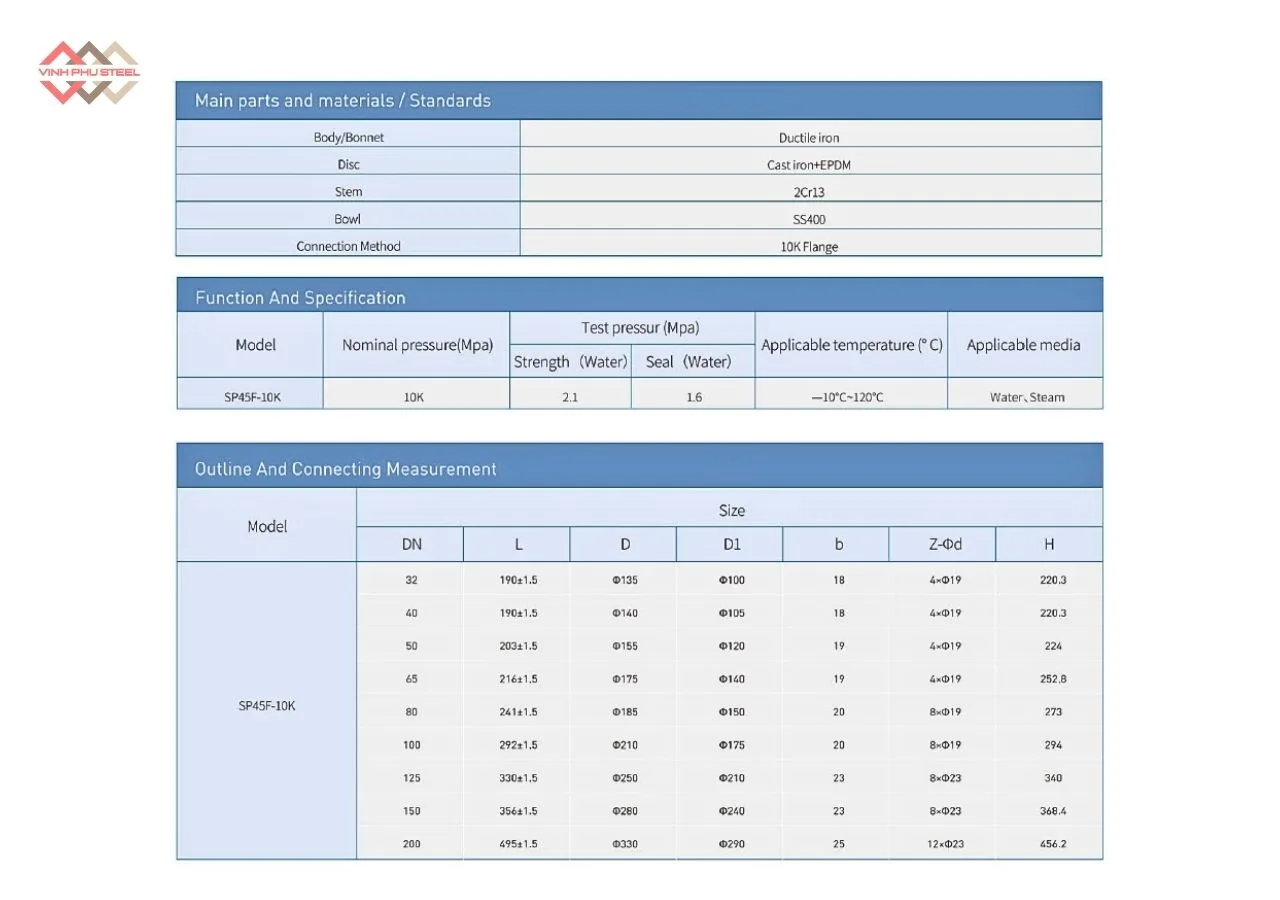

Thông Số Van Cân Bằng Kỹ Thuật Số Joeun Korea

Thông số kỹ thuật chính của thiết bị Van cân bằng Hàn Quốc SP45-10K:

• Mã sản phẩm: SP45F-10K
• Thương hiệu: Joeun Korea
• Kích thước: DN32 – DN200
• Chất liệu: Gang dẻo (gang cầu)
• Kiểu kết nối: Bích nối
• Môi trường làm việc: Hơi, nước
• Áp lực làm việc: 10 bar, 16 bar
• Nhiệt độ làm việc: -10 °C đến 120 °C
• Xuất xứ: Hàn Quốc
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 52)

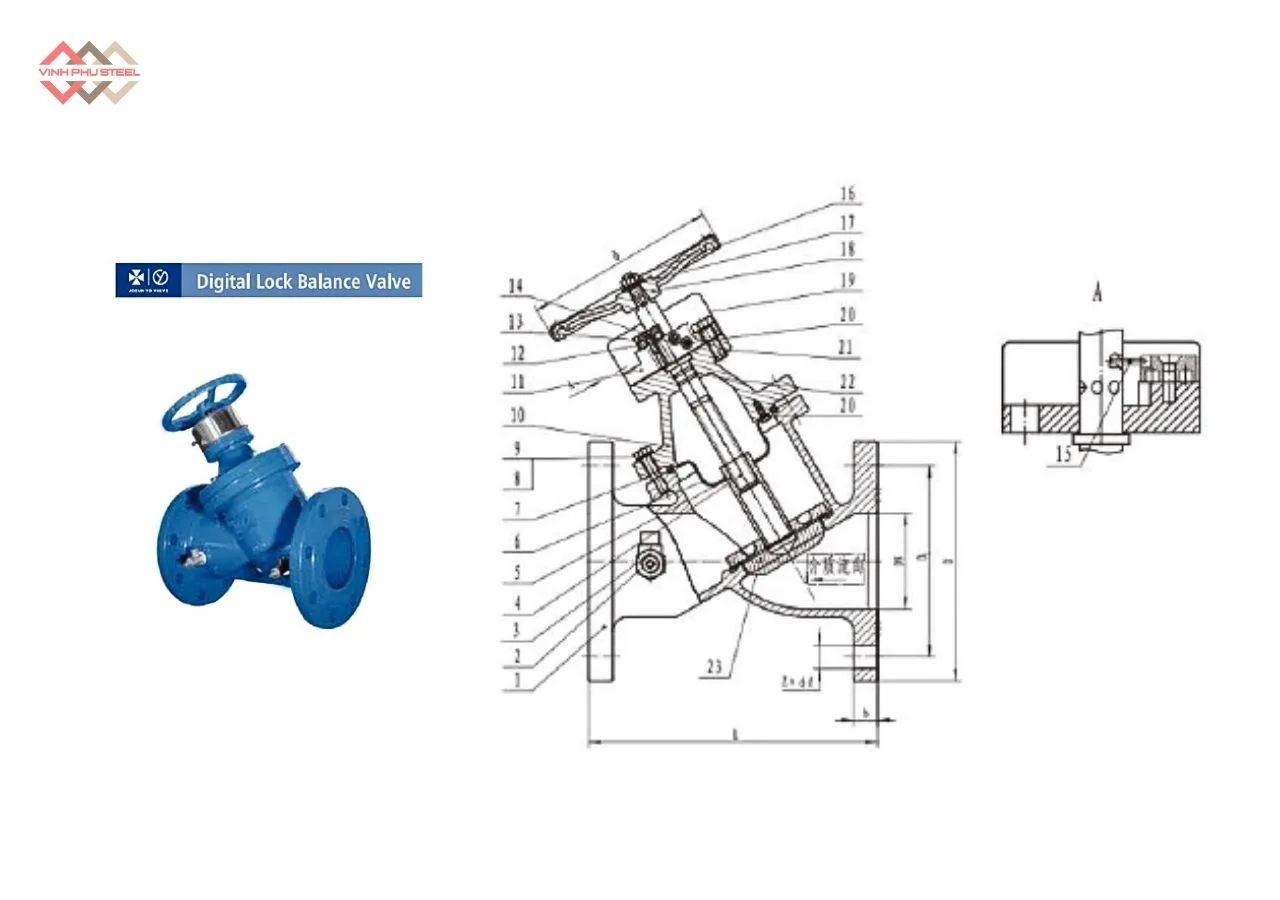

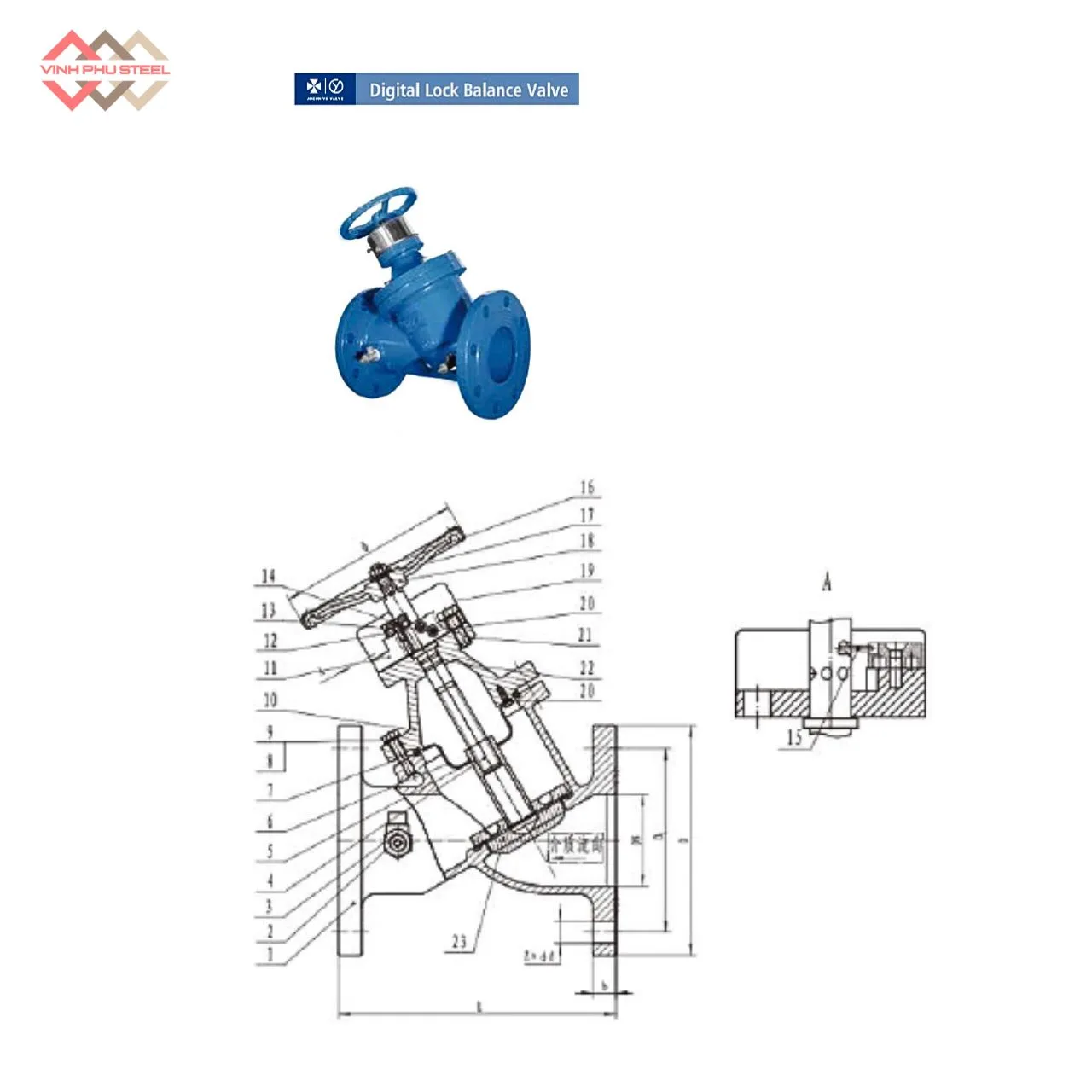

Cấu Tạo Của Van Cân Bằng Kỹ Thuật Số Joeun Korea

Van cân bằng kỹ thuật số Joeun là thiết bị hiện đại kết hợp giữa cơ cấu cơ khí và công nghệ đo lường điện tử, giúp điều chỉnh lưu lượng và áp suất chính xác trong hệ thống HVAC hoặc đường ống công nghiệp. Cấu tạo của van bao gồm các bộ phận chính sau:

1. Thân van (Body):

Được làm từ vật liệu bền như gang, đồng, inox hoặc thép đúc, có khả năng chịu áp lực và nhiệt độ cao. Bề mặt được phủ lớp sơn chống ăn mòn, đảm bảo tuổi thọ lâu dài khi làm việc trong môi trường nước, hơi hoặc dầu.

2. Đĩa van (Disc):

Là bộ phận điều tiết lưu lượng chất lỏng. Khi điều chỉnh, đĩa van thay đổi tiết diện dòng chảy giúp cân bằng lưu lượng giữa các nhánh đường ống.

3. Trục van (Stem):

Kết nối giữa tay điều chỉnh và đĩa van. Trục được chế tạo bằng thép không gỉ, gia công chính xác để vận hành trơn tru và tránh rò rỉ trong quá trình sử dụng.

4. Bộ cảm biến chênh áp (Differential Pressure Sensor):

Đo chênh lệch áp suất giữa hai đầu van, từ đó xác định lưu lượng thực tế. Đây là chi tiết quan trọng tạo nên tính năng kỹ thuật số của van.

5. Bộ hiển thị kỹ thuật số (Digital Display):

Hiển thị trực tiếp các thông số hoạt động như lưu lượng, áp suất và phần trăm mở van. Nhờ đó, người vận hành dễ dàng giám sát và hiệu chỉnh chính xác.

6. Cổng đo áp (Test Point / PT Port):

Cung cấp vị trí kết nối thiết bị đo ngoài khi cần kiểm tra hoặc cân bằng hệ thống. Giúp kỹ sư giám sát thông số thực tế nhanh chóng và chính xác.

7. Tay điều chỉnh hoặc bộ truyền động (Adjustment Handle / Actuator):

Dùng để điều chỉnh van thủ công hoặc điều khiển tự động bằng mô-tơ điện. Một số model có thể tích hợp vào hệ thống quản lý tòa nhà BMS để điều khiển từ xa.

8. Cơ cấu khóa (Lock Mechanism):

Giữ cố định vị trí cài đặt sau khi cân chỉnh, tránh thay đổi ngoài ý muốn trong quá trình vận hành.

9. Gioăng làm kín (Seal / Gasket):

Sử dụng vật liệu cao su EPDM hoặc PTFE chịu nhiệt, đảm bảo độ kín khít và ngăn rò rỉ chất lỏng. Cấu tạo của van cân bằng kỹ thuật số là sự kết hợp giữa tính cơ học bền vững và công nghệ đo điện tử hiện đại, giúp kiểm soát lưu lượng chính xác, duy trì cân bằng thủy lực và nâng cao hiệu suất hoạt động cho toàn hệ thống.

Nguyên Lý Hoạt Động Của Van Cân Bằng Kỹ Thuật Số Joeun Korea

Van cân bằng kỹ thuật số hoạt động dựa trên nguyên lý đo chênh lệch áp suất giữa hai đầu van để xác định và điều chỉnh lưu lượng dòng chảy. Nhờ có cảm biến và bộ hiển thị kỹ thuật số, van giúp kỹ sư dễ dàng giám sát, cài đặt và duy trì lưu lượng chính xác trong hệ thống.

1. Nguyên lý cơ bản:

Khi dòng chất lỏng (nước, hơi hoặc dầu) đi qua van, sẽ có sự chênh lệch áp suất (ΔP) giữa đầu vào và đầu ra. Van cân bằng kỹ thuật số được trang bị cảm biến chênh áp, cảm biến này ghi nhận dữ liệu áp suất và gửi về bộ vi xử lý trong van.

Dựa trên chênh áp đo được, bộ vi xử lý tính toán lưu lượng thực tế theo công thức đặc trưng của van. Kết quả sẽ được hiển thị trên màn hình kỹ thuật số, giúp người vận hành theo dõi và điều chỉnh dễ dàng.

2. Quá trình điều chỉnh lưu lượng:

• Khi lưu lượng thực tế thấp hơn giá trị cài đặt, người vận hành mở thêm van để tăng tiết diện dòng chảy.
• Khi lưu lượng cao hơn, van sẽ được điều chỉnh thu hẹp lại, giúp cân bằng áp suất giữa các nhánh đường ống.
• Sau khi đạt mức lưu lượng mong muốn, chức năng khóa (Lock) được kích hoạt để cố định vị trí cài đặt, đảm bảo không thay đổi trong quá trình vận hành.

3. Ứng dụng nguyên lý cân bằng trong hệ thống:

Trong các hệ thống HVAC hoặc nước lạnh, lưu lượng không đồng đều giữa các nhánh có thể gây giảm hiệu suất làm lạnh hoặc tăng tiêu thụ điện năng.
Van cân bằng kỹ thuật số giúp duy trì áp suất và lưu lượng ổn định, đảm bảo mỗi thiết bị đầu cuối (AHU, FCU, Chiller) nhận đúng lượng nước cần thiết để hoạt động hiệu quả.

4. Ưu điểm của nguyên lý hoạt động này:

• Đảm bảo cân bằng thủy lực tự động và chính xác.
• Giúp giảm tổn thất năng lượng do vận hành sai lưu lượng.
• Dễ dàng theo dõi và bảo trì, không cần đo lưu lượng bằng thiết bị rời.
• Tăng độ tin cậy và hiệu suất tổng thể của hệ thống HVAC.

Nguyên lý hoạt động của Van Cân Bằng Kỹ Thuật Số (Digital Lock Balance Valve) dựa trên việc đo và điều chỉnh lưu lượng theo chênh áp, kết hợp công nghệ hiển thị kỹ thuật số, giúp người dùng kiểm soát chính xác, tiết kiệm năng lượng và tối ưu hiệu quả vận hành của toàn hệ thống.

Ứng Dụng Của Van Cân Bằng Kỹ Thuật Số Joeun Korea

Van cân bằng kỹ thuật số được sử dụng rộng rãi trong các hệ thống kỹ thuật hiện đại nhờ khả năng đo, điều chỉnh và kiểm soát lưu lượng chính xác. Dưới đây là các lĩnh vực và hệ thống ứng dụng phổ biến của loại van này:

1. Hệ thống điều hòa không khí (HVAC):

Van được lắp đặt trong các hệ thống chiller, AHU, FCU để cân bằng lưu lượng nước lạnh giữa các nhánh đường ống. Nhờ đó, nhiệt độ và hiệu suất làm lạnh được duy trì ổn định, tránh tình trạng quá tải hoặc thiếu lưu lượng ở từng khu vực.

2. Hệ thống nước lạnh trung tâm (Chilled Water System):

Sử dụng trong các tòa nhà cao tầng, trung tâm thương mại hoặc nhà máy có mạng lưới nước lạnh phức tạp. Van giúp phân bổ đều lưu lượng, giảm tổn thất áp suất và tiết kiệm năng lượng cho bơm.

3. Hệ thống nước nóng, hơi và dầu kỹ thuật:

Van cân bằng kỹ thuật số giúp kiểm soát chính xác lưu lượng chất lỏng ở nhiệt độ cao, đảm bảo áp lực ổn định trong các đường ống dẫn nước nóng, hơi hoặc dầu công nghiệp.

4. Nhà máy và khu công nghiệp:

Được ứng dụng trong hệ thống cấp nước kỹ thuật, làm mát máy móc, xử lý nước thải, hoặc các dây chuyền sản xuất yêu cầu cân bằng lưu lượng chính xác.

5. Hệ thống quản lý tòa nhà thông minh (BMS):

Một số model có thể kết nối với hệ thống BMS để giám sát và điều khiển từ xa, giúp quản lý lưu lượng, áp suất và nhiệt độ tự động, nâng cao hiệu quả vận hành tổng thể.

6. Dự án dân dụng và thương mại:

Van cân bằng kỹ thuật số thường được lắp đặt trong khách sạn, bệnh viện, khu phức hợp, cao ốc văn phòng, nơi cần sự ổn định, an toàn và tiết kiệm năng lượng trong hệ thống cấp nước hoặc điều hòa trung tâm.

Ưu Điểm Của Van Cân Bằng Kỹ Thuật Số Joeun Korea

Van cân bằng kỹ thuật số là bước tiến vượt trội so với van cân bằng thủ công truyền thống, mang lại độ chính xác và hiệu quả cao trong việc kiểm soát lưu lượng và áp suất hệ thống. Dưới đây là những ưu điểm nổi bật của thiết bị này:

1. Đo và điều chỉnh lưu lượng chính xác:

Nhờ được tích hợp cảm biến chênh áp và bộ hiển thị kỹ thuật số, van cho phép đo và điều chỉnh lưu lượng nước một cách chính xác, giúp hệ thống luôn đạt trạng thái cân bằng tối ưu.

2. Hiển thị thông số trực quan:

Màn hình kỹ thuật số hiển thị rõ ràng các thông số như lưu lượng, chênh áp, phần trăm mở, giúp kỹ sư dễ dàng giám sát và cài đặt mà không cần thiết bị đo phụ trợ.

3. Tiết kiệm năng lượng cho hệ thống:

Khi lưu lượng được cân bằng chính xác, bơm và các thiết bị vận hành ổn định hơn, giảm công suất hoạt động dư thừa, góp phần tiết kiệm điện năng và chi phí vận hành.

4. Dễ dàng lắp đặt và hiệu chỉnh:

Thiết kế nhỏ gọn, thao tác điều chỉnh đơn giản. Việc cài đặt lưu lượng mong muốn và khóa cố định giúp tiết kiệm thời gian trong quá trình cân bằng hệ thống.

5. Tích hợp công nghệ tự động hóa:

Một số model có thể kết nối với hệ thống quản lý tòa nhà (BMS) thông qua giao thức Modbus hoặc BACnet, cho phép điều khiển và giám sát từ xa, nâng cao khả năng vận hành thông minh.

6. Độ bền cao, tuổi thọ dài:

Thân van được làm từ vật liệu chịu nhiệt và chịu áp lực cao như gang, inox hoặc đồng, cùng gioăng làm kín bằng EPDM hoặc PTFE, đảm bảo hoạt động ổn định trong nhiều năm.

7. Giảm thiểu sai số và rò rỉ:

Cơ cấu điều chỉnh chính xác, kết hợp công nghệ cảm biến tiên tiến giúp loại bỏ sai lệch khi cân bằng lưu lượng và hạn chế rò rỉ chất lỏng trong quá trình sử dụng.

8. Tối ưu hiệu suất hệ thống HVAC:

Van cân bằng kỹ thuật số giúp duy trì lưu lượng ổn định giữa các thiết bị như AHU, FCU, Chiller, nhờ đó hệ thống hoạt động hiệu quả hơn và tăng tuổi thọ thiết bị.

Hướng Dẫn Lắp Đặt Van Cân Bằng Kỹ Thuật Số Joeun Korea

Việc lắp đặt Van Cân Bằng Kỹ Thuật Số đúng cách giúp đảm bảo hiệu suất hoạt động, độ chính xác đo lưu lượng và tuổi thọ của van. Dưới đây là hướng dẫn chi tiết từng bước:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra thông số kỹ thuật của van: kích thước, vật liệu, áp lực và nhiệt độ làm việc.
• Đảm bảo đường ống sạch, không có cặn, mảnh vụn hoặc vật thể lạ.
• Chuẩn bị các dụng cụ: cờ lê, băng tan, ống nối, bộ đo chênh áp (nếu cần), tay điều chỉnh.
• Kiểm tra tình trạng van trước khi lắp: không bị trầy xước, rò rỉ hoặc hỏng cảm biến.

2. Vị trí lắp đặt

• Lắp van ở vị trí thẳng, dễ tiếp cận để thuận tiện cho việc điều chỉnh và bảo trì.
• Đảm bảo đường ống thẳng trước và sau van tối thiểu 5–10 lần đường kính van để đo lưu lượng chính xác.
• Van nên được lắp ngay sau bơm hoặc nhánh chính để cân bằng lưu lượng cho toàn hệ thống.

3. Kiểu kết nối

• Mặt bích: lắp gioăng làm kín, siết đều các bulông theo hình sao để đảm bảo áp suất đồng đều và chống rò rỉ.

4. Lắp đặt bộ cảm biến và hiển thị kỹ thuật số

• Kết nối cảm biến chênh áp vào cổng đo đúng hướng dòng chảy theo ký hiệu trên van.
• Gắn bộ hiển thị kỹ thuật số ở vị trí dễ quan sát.
• Kiểm tra nguồn điện (nếu sử dụng bộ hiển thị điện tử hoặc mô-tơ điều khiển).

5. Cân chỉnh và khóa van

• Mở từ từ van để dòng chảy đi qua.
• Theo dõi màn hình kỹ thuật số, điều chỉnh lưu lượng đạt giá trị mong muốn.
• Sau khi đạt lưu lượng cần thiết, kích hoạt chức năng Lock để cố định vị trí van, tránh thay đổi ngoài ý muốn.

6. Kiểm tra và chạy thử

• Kiểm tra toàn bộ hệ thống: đảm bảo không rò rỉ, áp suất ổn định và lưu lượng đồng đều.
• Ghi lại thông số vận hành lần đầu để làm cơ sở giám sát định kỳ.

7. Bảo trì định kỳ

• Vệ sinh van và đường ống xung quanh.
• Kiểm tra màn hình hiển thị, cảm biến chênh áp và cơ cấu khóa.
• Siết lại bulông hoặc ren nếu cần, thay gioăng làm kín khi bị mòn.

Lưu ý quan trọng:

• Không mở khóa van khi hệ thống đang vận hành với áp suất cao.
• Tránh lắp đặt van ở vị trí cong, gấp khúc hoặc bị rung mạnh.
• Luôn tuân thủ hướng dẫn của nhà sản xuất về nhiệt độ và áp suất làm việc.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Khi vận hành Van cân bằng kỹ thuật số, một số vấn đề thường gặp có thể ảnh hưởng đến hiệu suất hệ thống. Dưới đây là các vấn đề phổ biến và cách xử lý:

1. Van không hiển thị dữ liệu trên màn hình kỹ thuật số

• Nguyên nhân: mất nguồn điện, kết nối cảm biến bị lỏng, hoặc hỏng bộ hiển thị.
• Biện pháp khắc phục: kiểm tra nguồn điện, kết nối cảm biến, thay bộ hiển thị nếu cần.

2. Lưu lượng đo được không chính xác

• Nguyên nhân: đường ống trước/sau van quá ngắn, có cặn bẩn hoặc van chưa cân chỉnh đúng.
• Biện pháp khắc phục: đảm bảo khoảng thẳng tối thiểu 5–10 lần đường kính van trước và sau, vệ sinh đường ống, cân chỉnh lại van theo hướng dẫn.

3. Van bị rò rỉ

• Nguyên nhân: gioăng làm kín bị mòn, siết bulông hoặc ren chưa đúng, thân van bị nứt.
• Biện pháp khắc phục: thay gioăng, siết đều bulông theo hình sao, kiểm tra thân van và thay nếu hư hỏng.

4. Van khó điều chỉnh hoặc kẹt

• Nguyên nhân: bụi bẩn, cặn lắng trong đĩa van hoặc trục van bị ăn mòn.
• Biện pháp khắc phục: vệ sinh van định kỳ, bôi trơn trục van, thay các chi tiết hư hỏng.

5. Lưu lượng không ổn định sau khi cài đặt

• Nguyên nhân: áp suất hệ thống biến động, van chưa được khóa sau cân chỉnh, hoặc dòng chảy bị nhiễu.
• Biện pháp khắc phục: khóa van sau khi cân chỉnh, kiểm tra áp lực hệ thống, đảm bảo đường ống thẳng trước và sau van, sử dụng van giảm rung nếu cần.

6. Cảm biến chênh áp hỏng hoặc sai số

• Nguyên nhân: quá tải, nhiệt độ hoặc áp suất vượt giới hạn cho phép, bụi bẩn hoặc ăn mòn điện cực.
• Biện pháp khắc phục: thay cảm biến mới, bảo vệ van khỏi môi trường khắc nghiệt, vệ sinh định kỳ.

7. Van không mở hoặc đóng đúng vị trí khi sử dụng bộ truyền động (Actuator)

• Nguyên nhân: mô-tơ điện bị lỗi, kết nối điều khiển sai, hoặc mất nguồn.
• Biện pháp khắc phục: kiểm tra nguồn, kết nối điều khiển, thay mô-tơ nếu cần.

Mua Van Cân Bằng Kỹ Thuật Số Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào là nhà phân phối chính hãng van cân bằng kỹ thuật số (Digital Lock Balance Valve) tại Việt Nam. Sản phẩm giúp đo lưu lượng, điều chỉnh và khóa lưu lượng chính xác, đảm bảo hệ thống HVAC, nước lạnh, nước nóng và các ứng dụng công nghiệp vận hành ổn định, tiết kiệm năng lượng và tăng tuổi thọ thiết bị.

Khi lựa chọn van tại Thép Vinh Phú, quý khách nhận được:

• Sản phẩm chính hãng từ các thương hiệu uy tín như Joeun Korea, Hàn Quốc, Nhật Bản, Đài Loan.
• Giá thành cạnh tranh và ưu đãi tốt cho các dự án dân dụng, thương mại và công nghiệp.
• Hỗ trợ kỹ thuật chuyên nghiệp, tư vấn lắp đặt, cân chỉnh và bảo trì van.
• Bảo hành chính hãng 12 tháng, đảm bảo vận hành ổn định lâu dài.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
