Van Bướm Một Chiều Wafer Joeun Korea – Wafer Butterfly Check Valve Hàn Quốc

Mô tả

Van Bướm Một Chiều Wafer (Wafer Butterfly Check Valve) là dòng van một chiều dạng bướm, thiết kế wafer giúp lắp đặt nhanh chóng giữa hai mặt bích của đường ống mà không chiếm nhiều không gian. Sản phẩm đảm bảo dòng chảy chỉ đi theo một chiều, ngăn chặn hiện tượng dòng chảy ngược, bảo vệ hệ thống và tăng tuổi thọ thiết bị.

Với chất lượng ổn định, độ bền cao và vận hành nhẹ nhàng, Van Bướm Một Chiều Wafer Joeun Korea là lựa chọn lý tưởng cho các hệ thống cấp nước, xử lý nước thải, HVAC, dầu khí và nhiều ứng dụng công nghiệp khác.

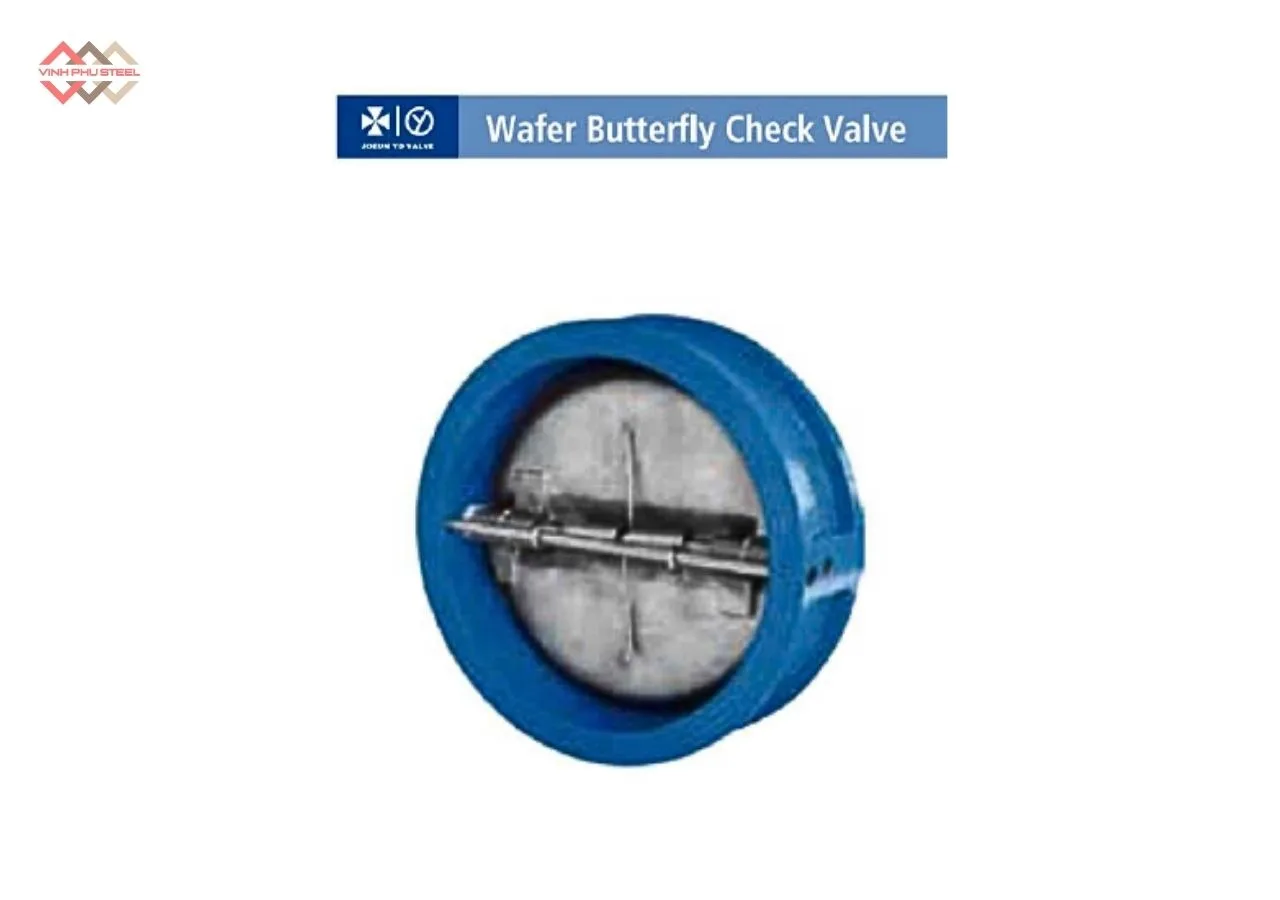

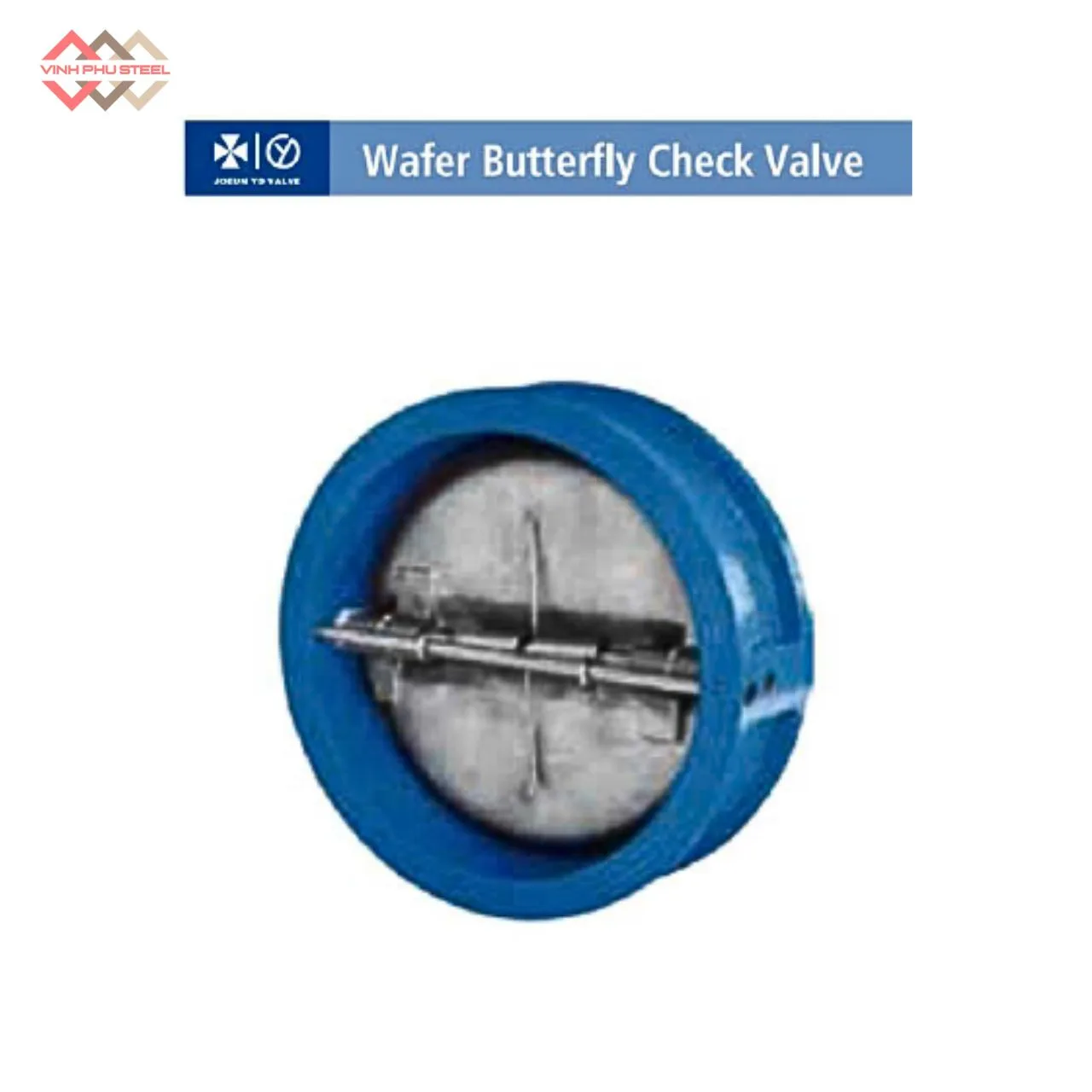

Van Bướm Một Chiều Wafer Joeun Korea

Van Bướm Một Chiều Wafer (tên tiếng Anh: Wafer Butterfly Check Valve) là loại van công nghiệp được thiết kế để ngăn dòng chảy ngược trong hệ thống đường ống. Van kết hợp cơ chế bướm xoay với chức năng một chiều, cho phép môi chất chỉ đi theo một hướng và tự động đóng khi dòng chảy ngược xảy ra.

Khác với van bướm mặt bích, Van Bướm Một Chiều Wafer có thiết kế kẹp giữa hai mặt bích (wafer), không cần bulông dài xuyên qua van, giúp tiết kiệm không gian, giảm trọng lượng và dễ dàng lắp đặt trong các hệ thống đường ống có khoảng cách hạn chế.

Đặc điểm nổi bật của Van Bướm Một Chiều Wafer:

• Kiểu kết nối wafer: Lắp đặt nhanh chóng, tiết kiệm diện tích, phù hợp các đường ống nhỏ hoặc khoảng cách hạn chế.
• Đĩa van hình bướm: Tự động đóng mở theo áp lực dòng chảy, ngăn chặn dòng chảy ngược hiệu quả.
• Vật liệu bền bỉ: Thân van làm bằng gang, thép hoặc inox; đĩa van và gioăng làm kín bằng inox hoặc vật liệu đàn hồi chịu ăn mòn.
• Vận hành tự động: Không cần tác động từ bên ngoài, hoàn toàn dựa vào áp lực dòng chảy.

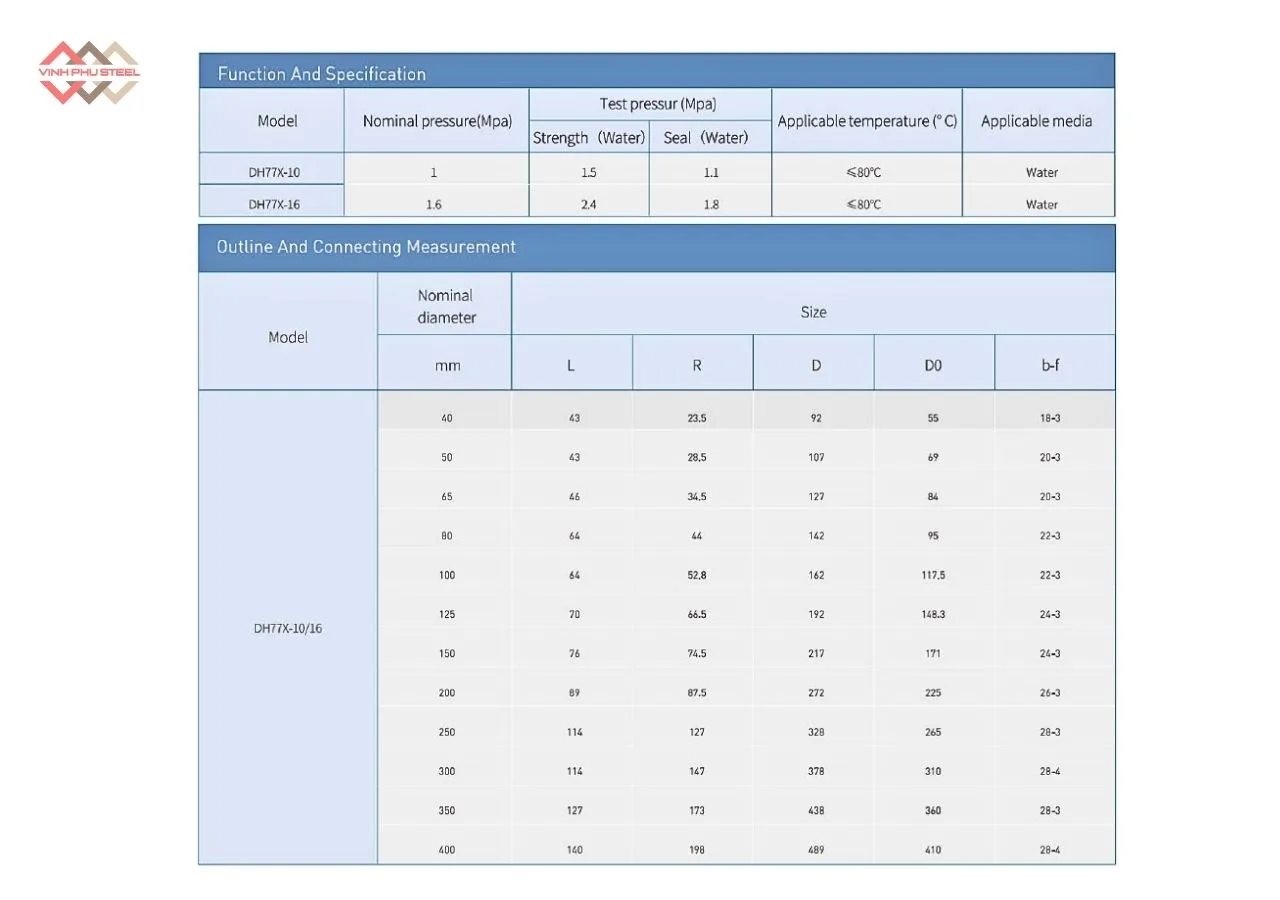

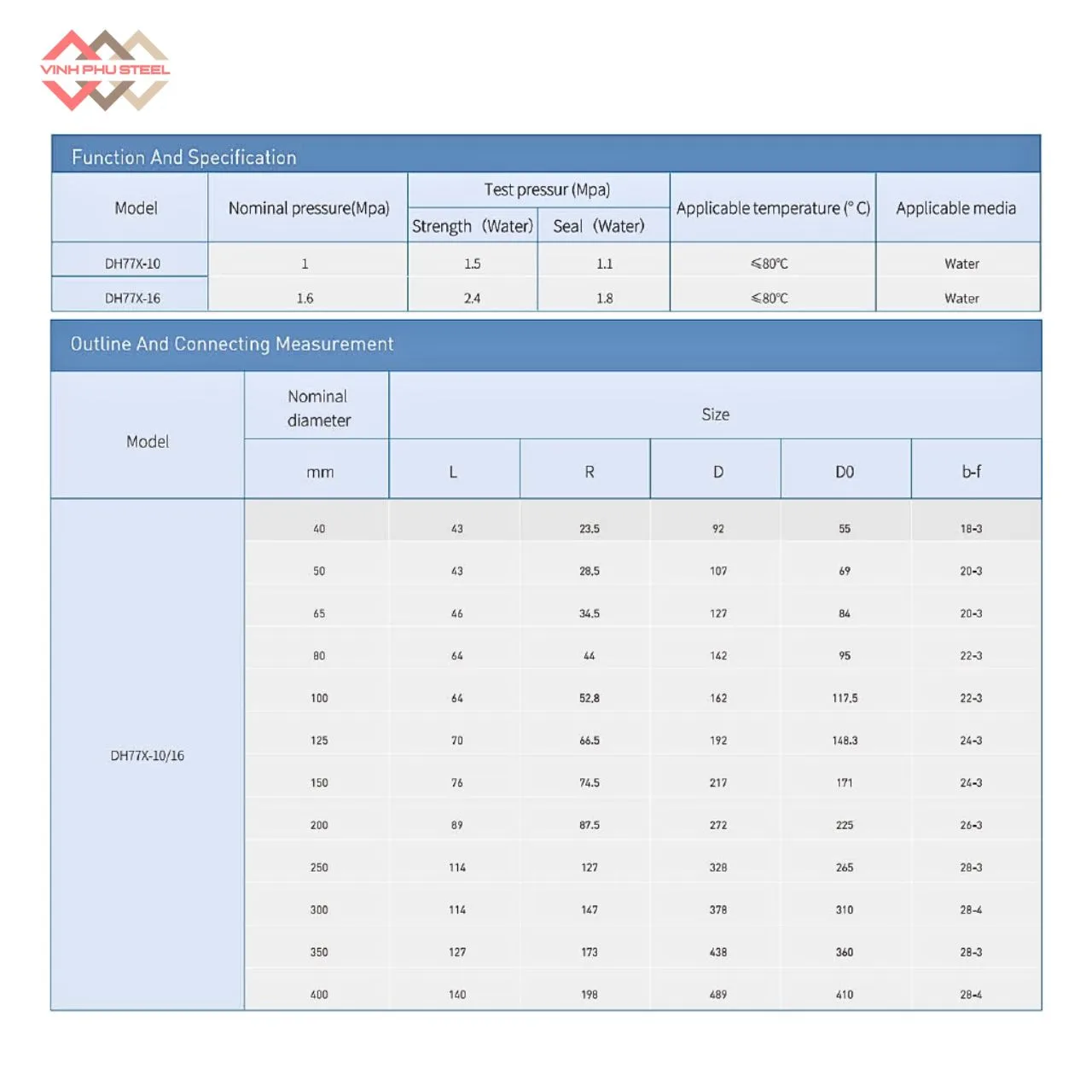

Thông Số Kỹ Thuật Van Bướm 1 Chiều Wafer Hàn Quốc

Thông số kỹ thuật chính của Van bướm 1 chiều Joeun Korea:

• Model: DH77X-10/16
• Thương hiệu: Joeun Korea
• Kiểu van: Dạng Wafer (kẹp giữa 2 mặt bích)
• Môi chất sử dụng: Nước
• Áp suất làm việc: 1 – 1.6 MPa
• Nhiệt độ làm việc: Dưới 80 °C
• Kích thước (DN): DN40 – DN400
• Vật liệu thân van: Gang dẻo hoặc gang
• Ứng dụng: Hệ thống bơm nước, PCCC, cấp thoát nước, HVAC, xử lý nước thải.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 47)

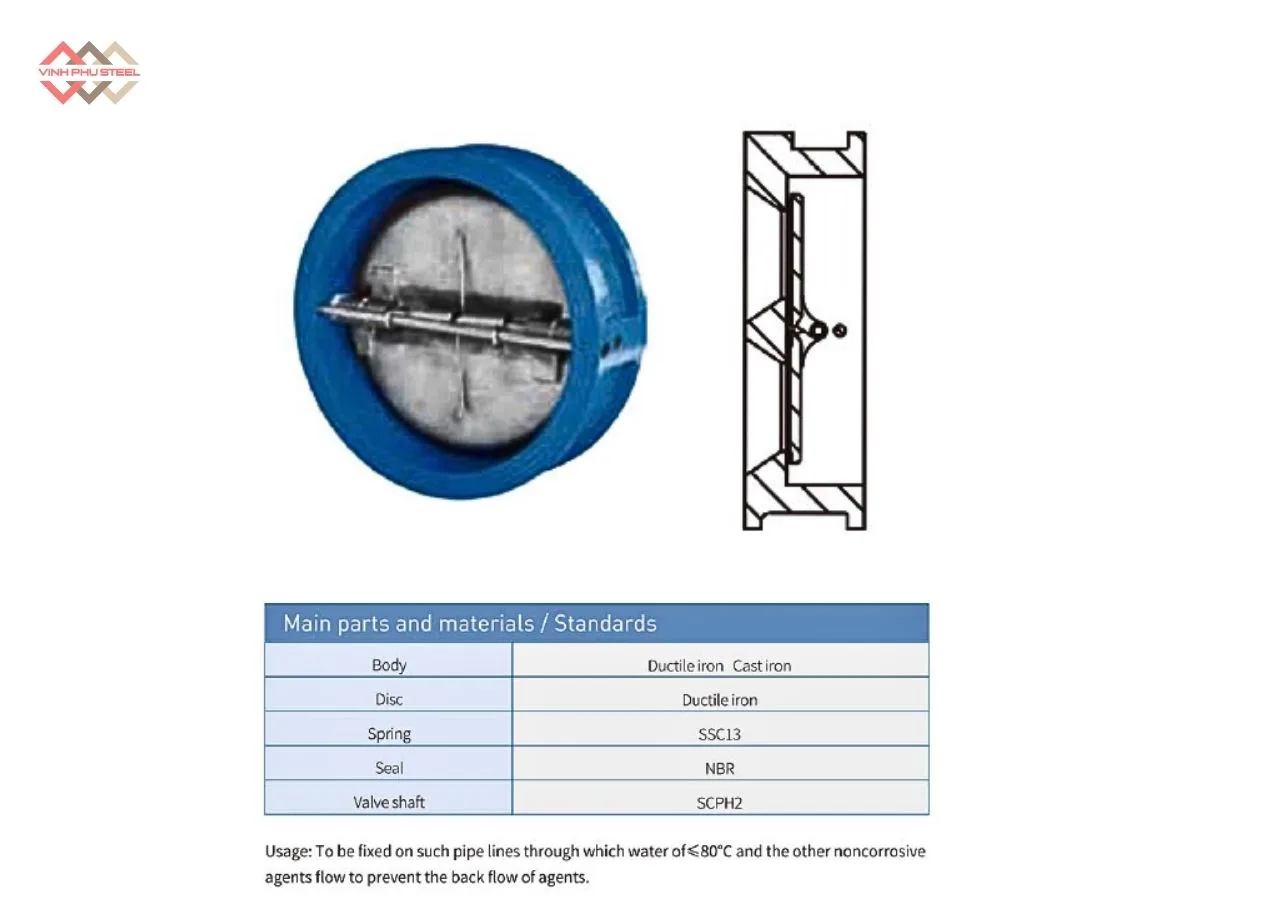

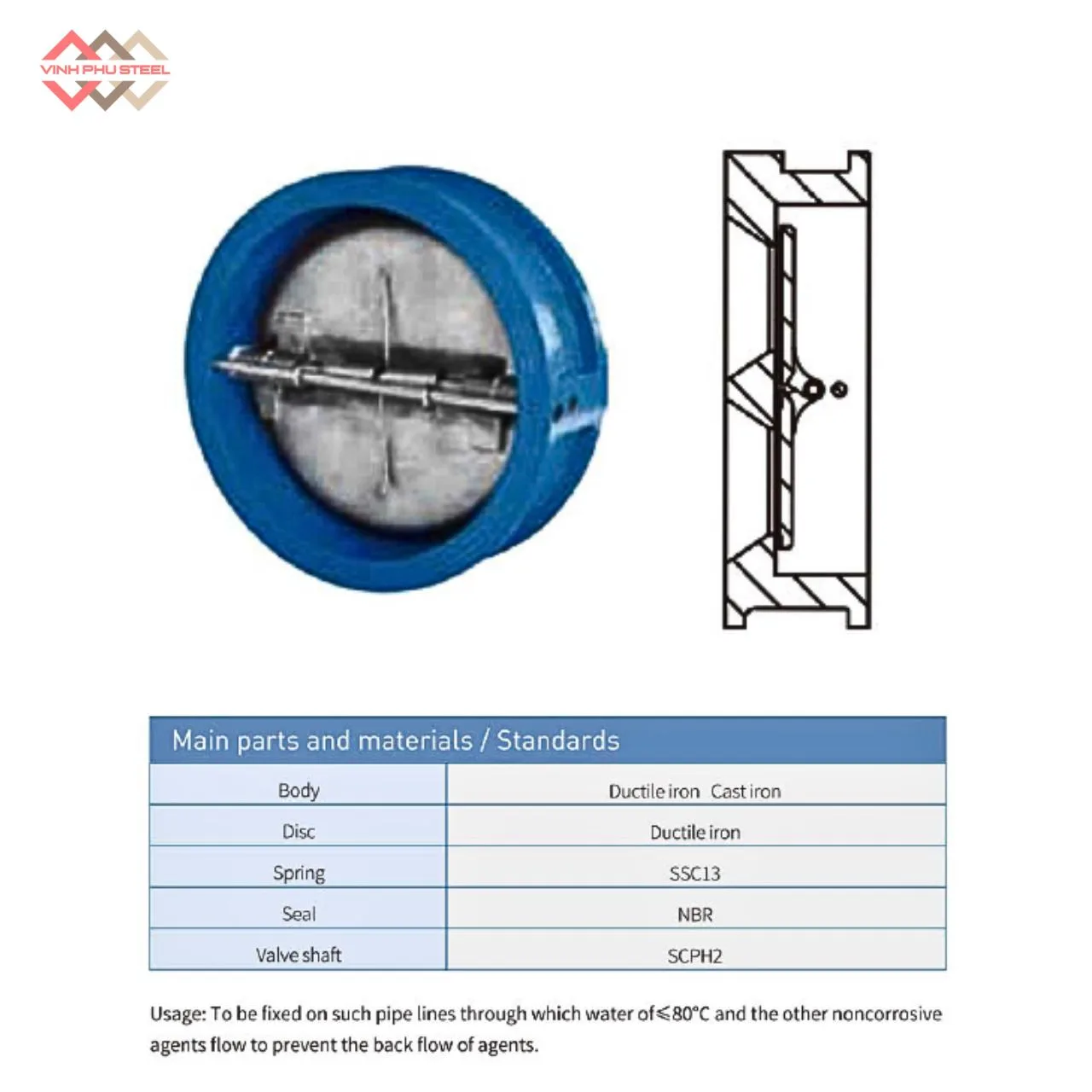

Cấu Tạo Của Wafer Butterfly Check Valve Joeun Korea

Wafer Butterfly Check Valve là van một chiều dạng bướm được thiết kế để ngăn dòng chảy ngược trong hệ thống đường ống. So với van bướm thông thường, van dạng wafer gọn nhẹ, kẹp giữa hai mặt bích và vận hành tự động nhờ áp lực dòng chảy. Cấu tạo chi tiết gồm các bộ phận sau:

1. Thân van (Body)

• Là phần khung chính của van, chịu áp lực từ dòng chảy và giữ các bộ phận bên trong.
• Thân van dạng wafer giúp kẹp chặt giữa hai mặt bích, không cần bulong xuyên qua thân van, tiết kiệm không gian và trọng lượng.
• Vật liệu phổ biến: gang, gang cầu tùy ứng dụng và môi chất.
• Thiết kế chịu được áp lực cao, chống ăn mòn và phù hợp cho hệ thống nước, hơi, khí, dầu nhẹ.

2. Đĩa van (Disc)

• Đĩa van có hình cánh bướm, xoay quanh trục giữa thân van.
• Chức năng: mở van khi dòng chảy thuận đi qua, đóng van khi dòng chảy ngược.
• Vật liệu: inox, thép hợp kim, gang phủ epoxy, một số model có lớp phủ PTFE để tăng khả năng chịu hóa chất và giảm mài mòn.
• Đĩa van được thiết kế cân bằng lực dòng chảy, giúp vận hành nhạy, êm và bền bỉ.

3. Trục van (Shaft / Stem)

• Trục kết nối với đĩa van, giúp đĩa xoay mở hoặc đóng.
• Chất liệu: inox, thép hợp kim, chống rỉ và chịu lực tốt.
• Trục được đặt trong ổ trục hoặc nắp đậy, giúp van vận hành trơn tru và ổn định.

4. Gioăng làm kín (Seat / Seal)

• Gioăng tạo độ kín giữa đĩa van và thân van, ngăn rò rỉ môi chất khi van đóng.
• Vật liệu phổ biến: EPDM, NBR, PTFE, lựa chọn tùy thuộc vào môi chất (nước, hơi, dầu, hóa chất nhẹ) và nhiệt độ.
• Gioăng thường thiết kế dẻo, đàn hồi để chịu va đập và tăng tuổi thọ van.

5. Lò xo

• Wafer Butterfly Check Valve tích hợp lò xo hồi vị để giúp đĩa van đóng nhanh khi dòng chảy ngược.
• Tác dụng:
  • Ngăn dòng ngược hiệu quả
  • Giảm hiện tượng water hammer (va đập thủy lực)
  • Tăng độ nhạy và tuổi thọ van.

Ưu Điểm Của Van Bướm 1 Chiều Wafer Joeun Korea

Van bướm 1 chiều wafer là thiết bị công nghiệp quan trọng, giúp ngăn dòng chảy ngược tự động và vận hành hiệu quả trong hệ thống đường ống. Dưới đây là những ưu điểm nổi bật của van:

1. Ngăn dòng chảy ngược hiệu quả

• Van chỉ cho môi chất đi theo một hướng, tự động đóng khi dòng chảy ngược.
• Bảo vệ bơm, máy móc và thiết bị khỏi hư hỏng do áp lực ngược.
• Giảm thiểu hiện tượng va đập thủy lực (water hammer) khi có lò xo hồi vị hỗ trợ.

2. Thiết kế wafer gọn nhẹ

• Van bướm 1 chiều wafer kẹp giữa hai mặt bích, tiết kiệm không gian lắp đặt.
• Trọng lượng nhẹ, dễ dàng lắp đặt trong các đường ống có khoảng cách hạn chế.

3. Vật liệu bền bỉ, tuổi thọ cao

• Thân van: gang, gang cầu
• Đĩa van: inox, gang phủ epoxy hoặc PTFE
• Gioăng làm kín: NBR
• Chịu được áp lực cao, ăn mòn, nhiệt độ và môi chất đa dạng, vận hành ổn định trong nhiều môi trường: nước, hơi, khí nén, dầu nhẹ.

4. Vận hành tự động, nhanh nhạy

• Van tự mở khi dòng thuận và đóng khi dòng ngược, không cần tác động cơ học từ bên ngoài.
• Một số model tích hợp lò xo hồi vị, giúp van đóng nhanh, nhạy và hạn chế rò rỉ.

5. Dễ lắp đặt và bảo trì

• Kiểu wafer giúp lắp đặt nhanh, tháo van dễ dàng mà không ảnh hưởng đến toàn bộ hệ thống.
• Bảo trì và thay thế gioăng, đĩa van thuận tiện, giảm chi phí vận hành.

6. Ứng dụng linh hoạt

• Hệ thống cấp thoát nước, xử lý nước thải
• Hệ thống hơi, khí nén, dầu nhẹ
• Hệ thống PCCC, HVAC, nhà máy thực phẩm, đồ uống, xi măng, hóa chất nhẹ

Ứng Dụng Của Van Bướm Một Chiều Wafer Joeun Korea

Van bướm 1 chiều wafer là thiết bị thiết yếu trong các hệ thống đường ống công nghiệp và dân dụng nhờ khả năng ngăn dòng chảy ngược tự động và thiết kế wafer gọn nhẹ. Các ứng dụng phổ biến bao gồm:

1. Hệ thống cấp thoát nước và xử lý nước thải

• Van bướm 1 chiều wafer được lắp đặt trong đường ống nước sinh hoạt, nước sạch, nước thải.
• Ngăn dòng chảy ngược, bảo vệ bơm và thiết bị xử lý nước.
• Thích hợp với các hệ thống có đường ống lớn và áp lực trung bình.

2. Hệ thống PCCC và HVAC

• Sử dụng trong hệ thống phòng cháy chữa cháy để đảm bảo dòng nước chỉ đi theo hướng thuận.
• Ứng dụng trong HVAC, chiller, cooling tower, giúp điều tiết dòng chảy và bảo vệ hệ thống.
• Van vận hành nhanh nhạy, đáp ứng yêu cầu an toàn cao.

3. Hệ thống hơi, khí nén và dầu nhẹ

• Van bướm 1 chiều wafer phù hợp với hơi, khí nén, dầu nhẹ.
• Giúp ngăn dòng ngược và giảm rủi ro hư hỏng thiết bị do áp suất thay đổi.
• Thường dùng trong nhà máy công nghiệp và các dây chuyền sản xuất năng lượng.

4. Nhà máy công nghiệp và chế biến thực phẩm

• Phù hợp với nhà máy xi măng, hóa chất nhẹ, chế biến thực phẩm, đồ uống.
• Vật liệu thân van và gioăng làm kín chống ăn mòn, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh công nghiệp.
• Van vận hành êm, tự động và giảm thiểu bảo trì.

Hướng Dẫn Lắp Đặt Van Bướm Một Chiều Wafer Joeun Korea

Van bướm 1 chiều wafer là thiết bị tự động ngăn dòng chảy ngược. Việc lắp đặt đúng kỹ thuật giúp van vận hành hiệu quả, bền bỉ và giảm rủi ro rò rỉ hoặc hư hỏng.

1. Kiểm tra trước khi lắp đặt

• Xác nhận kích thước van phù hợp với đường ống.
• Kiểm tra thân van, đĩa van, gioăng không bị hỏng, móp méo hay bụi bẩn.
• Đảm bảo đường ống đã xả áp suất, môi chất trong ống được loại bỏ.

2. Vị trí và chiều dòng chảy

• Lắp van theo hướng dòng chảy thuận, theo mũi tên trên thân van.
• Giữ khoảng trống xung quanh để vận hành, bảo trì hoặc tháo van.
• Tránh vị trí có vật cản hoặc cong quá nhiều, ảnh hưởng đến đĩa van.

3. Chuẩn bị mặt bích

• Làm sạch mặt bích đường ống, loại bỏ bụi bẩn, dầu mỡ hoặc gỉ sét.
• Kiểm tra các lỗ bulong và đường kính mặt bích tương thích với van wafer.
• Van bướm 1 chiều wafer được kẹp giữa hai mặt bích, không cần bulong xuyên thân van.

4. Lắp van vào đường ống

• Đặt van giữa hai mặt bích, căn chỉnh trục van thẳng hàng để đĩa xoay tự do.
• Lắp bulong và siết theo mẫu chéo (star pattern) để lực phân bố đều.
• Kiểm tra độ trơn tru của đĩa van trước khi đưa vào vận hành.

5. Kiểm tra vận hành

• Mở van hoàn toàn rồi đóng lại để kiểm tra đĩa van và gioăng kín.
• Xem van có bị kẹt, rò rỉ hay tiếng ồn bất thường không.
• Với các van có lò xo hồi vị, kiểm tra lực đóng của lò xo và độ nhạy của đĩa van.

6. Lưu ý an toàn

• Không vận hành van khi đường ống còn áp suất cao.
• Không ép đĩa van quá mạnh khi lắp đặt, tránh hư gioăng.
• Bảo trì định kỳ: kiểm tra gioăng, vệ sinh đĩa van và trục để duy trì độ kín và tuổi thọ.

Các Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Mặc dù van bướm 1 chiều wafer vận hành tự động, nhưng trong quá trình sử dụng vẫn có thể gặp một số vấn đề phổ biến. Nhận biết sớm và xử lý đúng cách giúp tăng tuổi thọ van và bảo vệ hệ thống.

1. Rò rỉ tại mặt bích hoặc gioăng

Nguyên nhân:

• Bulong siết chưa đều hoặc quá lỏng
• Gioăng làm kín bị mòn, hỏng hoặc lão hóa
• Mặt bích đường ống không phẳng, bị biến dạng

Biện pháp:

• Siết bulong theo mẫu chéo (star pattern) để lực phân bố đều
• Thay gioăng mới, vệ sinh mặt bích trước khi lắp
• Kiểm tra và căn chỉnh mặt bích cho phẳng

2. Đĩa van kẹt hoặc vận hành khó

Nguyên nhân:

• Cặn bẩn, rỉ sét hoặc mảng bám trong van
• Trục van lệch khi lắp đặt
• Lò xo hồi vị yếu hoặc hỏng (nếu van có lò xo)

Biện pháp:

• Vệ sinh đĩa van, trục và khoang van định kỳ
• Kiểm tra trục van, căn chỉnh thẳng hàng
• Thay lò xo hồi vị nếu cần thiết

3. Đĩa van hoặc gioăng bị mòn

Nguyên nhân:

• Vận hành quá lực hoặc dòng chảy quá mạnh
• Tiếp xúc với môi chất ăn mòn vượt khả năng vật liệu
• Lắp đặt lệch trục gây áp lực không đều lên gioăng

Biện pháp:

• Chọn vật liệu thân, đĩa và gioăng phù hợp với môi chất
• Điều chỉnh áp suất và lưu lượng theo thông số kỹ thuật
• Kiểm tra và thay gioăng, đĩa van định kỳ

4. Tiếng ồn hoặc rung khi vận hành

Nguyên nhân:

• Áp suất dòng chảy quá cao
• Van đóng mở quá nhanh
• Đường ống thiếu bộ giảm áp hoặc chống rung

Biện pháp:

• Lắp bộ giảm áp hoặc chống rung
• Mở van từ từ, kiểm soát tốc độ dòng chảy
• Đảm bảo khoảng cách ống thẳng và đủ dài trước van

5. Van đóng không hoàn toàn

Nguyên nhân:

• Đĩa van bị kẹt, trục lệch hoặc gioăng hỏng
• Cặn bẩn hoặc mảng bám tích tụ trên gioăng hoặc đĩa

Biện pháp:

• Kiểm tra và vệ sinh đĩa van, trục và gioăng
• Thay gioăng nếu bị mòn hoặc biến dạng
• Đảm bảo lắp đặt đúng kỹ thuật, trục thẳng hàng

Van Bướm 1 Chiều Wafer Chính Hãng, Giá Rẻ

Thép Vinh Phú tự hào là nhà phân phối chính hãng Van bướm 1 chiều wafer Joeun Korea tại Việt Nam. Sản phẩm mang chất lượng Hàn Quốc, vận hành tự động, bền bỉ và có giá cạnh tranh, đáp ứng đa dạng nhu cầu công nghiệp và dân dụng.

Cam kết của Thép Vinh Phú

• Hàng chính hãng, chất lượng cao, giá tốt
• Kho sẵn hàng, giao nhanh toàn quốc
• Hỗ trợ kỹ thuật: tư vấn, lắp đặt, vận hành và bảo trì

Van bướm 1 chiều wafer Joeun Korea tại Thép Vinh Phú – giải pháp ngăn dòng chảy ngược hiệu quả, vận hành bền bỉ và tiết kiệm chi phí cho mọi hệ thống công nghiệp.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất
