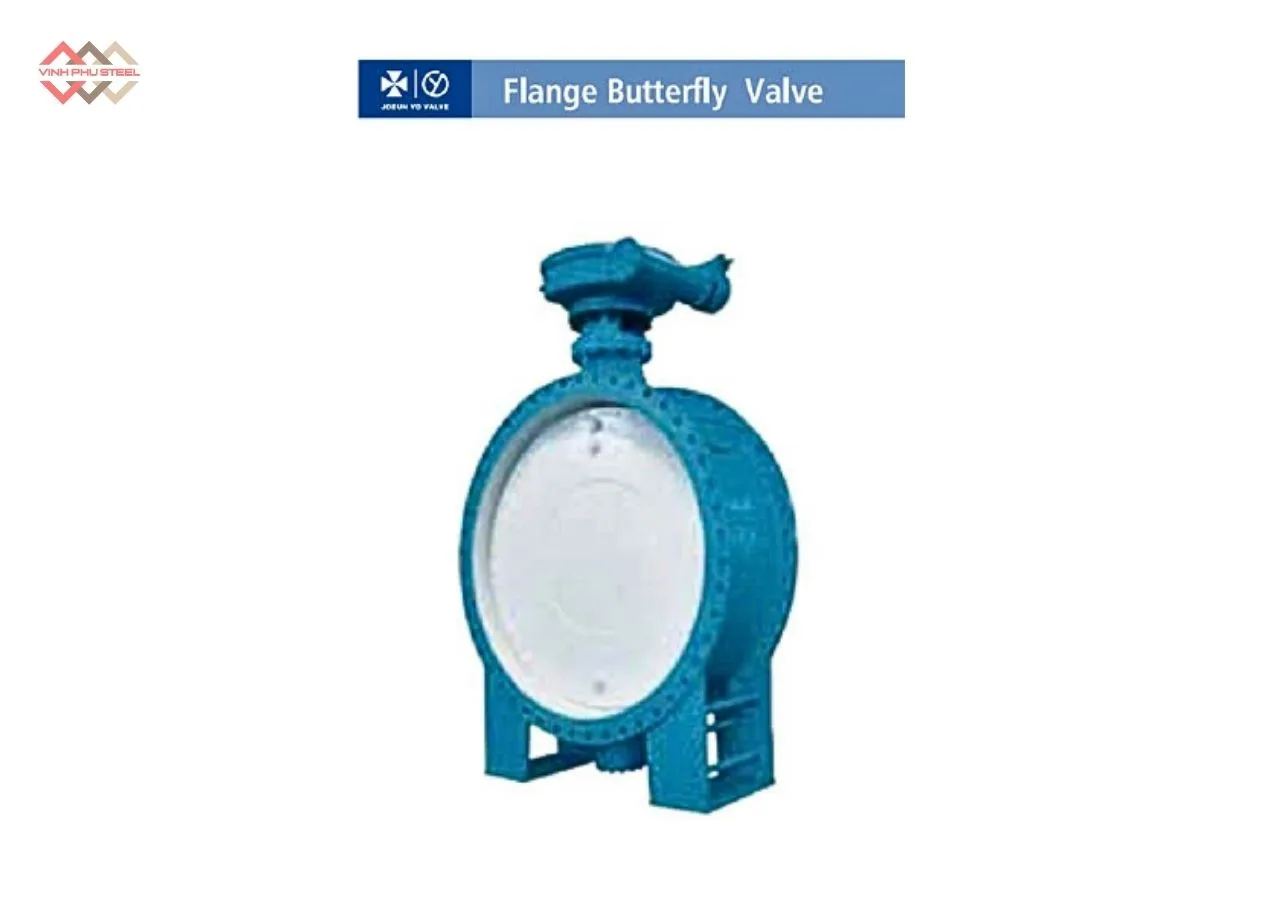

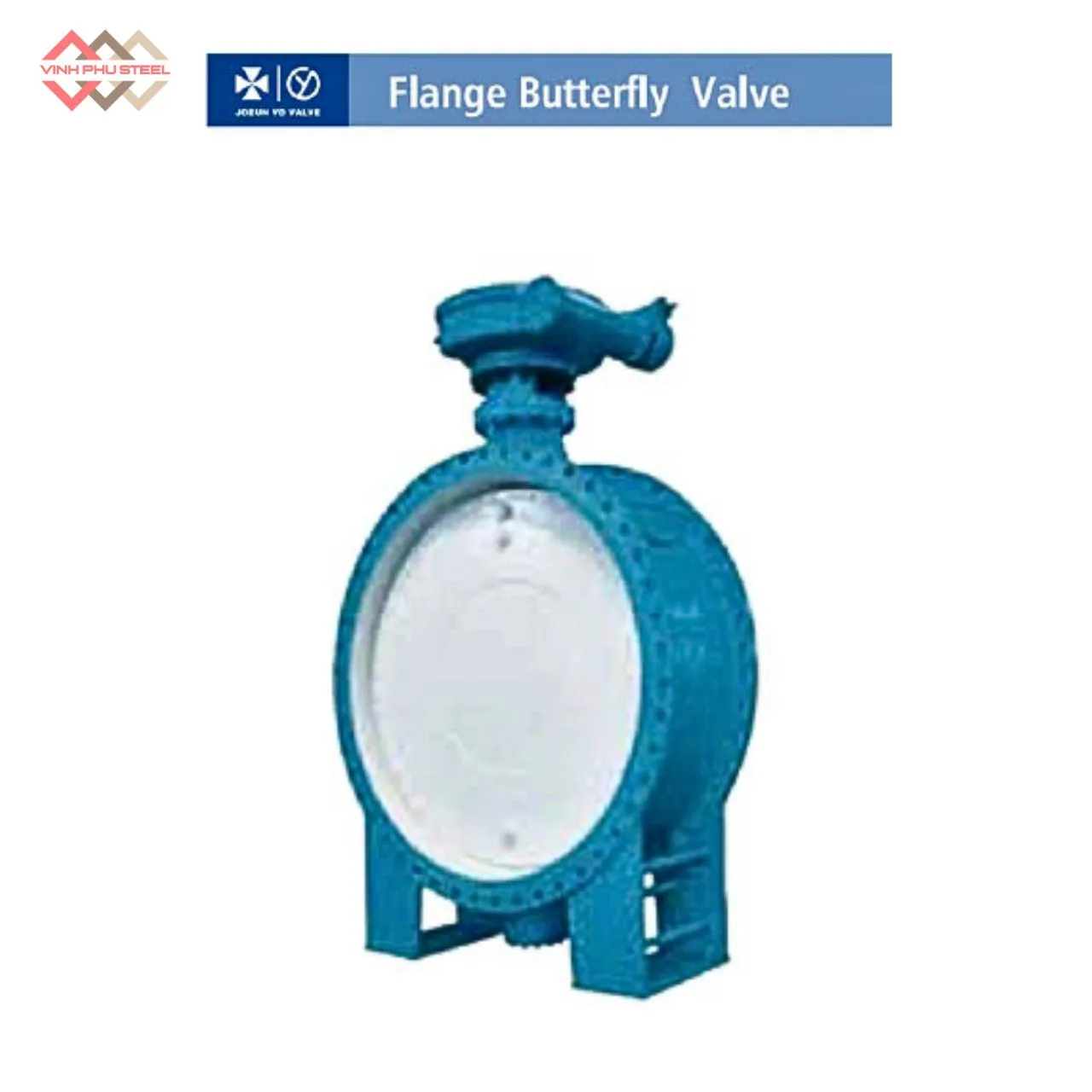

Van Bướm Mặt Bích Joeun Korea – Flange Butterfly Valve

Mô tả

Van Bướm Mặt Bích (Flange Butterfly Valve) là một trong những dòng van công nghiệp được ưa chuộng nhờ độ bền cao, khả năng vận hành linh hoạt và tính ổn định trong các hệ thống đường ống. Với thiết kế mặt bích chắc chắn, sản phẩm mang lại khả năng kết nối kín khít, hạn chế rò rỉ và đáp ứng tốt các tiêu chuẩn kỹ thuật trong cấp thoát nước, PCCC, HVAC, xử lý nước thải và nhiều ứng dụng công nghiệp khác.

Nhờ chất lượng ổn định cùng hiệu suất vận hành vượt trội, Van Bướm Mặt Bích Joeun Korea đến từ Hàn Quốc đang trở thành lựa chọn tối ưu cho các công trình yêu cầu độ tin cậy cao và tuổi thọ lâu dài.

Van Bướm Mặt Bích Joeun Korea – Flange Butterfly Valve

Van bướm mặt bích (Flange Butterfly Valve) là loại van công nghiệp dùng để đóng, mở hoặc điều tiết lưu lượng trong đường ống, được kết nối bằng mặt bích để đảm bảo độ kín và độ chắc chắn cao. Van hoạt động dựa trên đĩa van quay quanh trục, cho phép dòng chảy đi qua hoặc bị chặn lại chỉ với thao tác xoay 90°.

Chức năng chính của van bướm mặt bích:

• Đóng/mở dòng chảy nhanh chóng và dễ dàng.
• Điều tiết lưu lượng trong hệ thống ở nhiều mức khác nhau.
• Đảm bảo độ kín, hạn chế rò rỉ nhờ kết nối mặt bích.
• Ổn định áp lực, phù hợp cho hệ thống áp lực trung bình – cao.

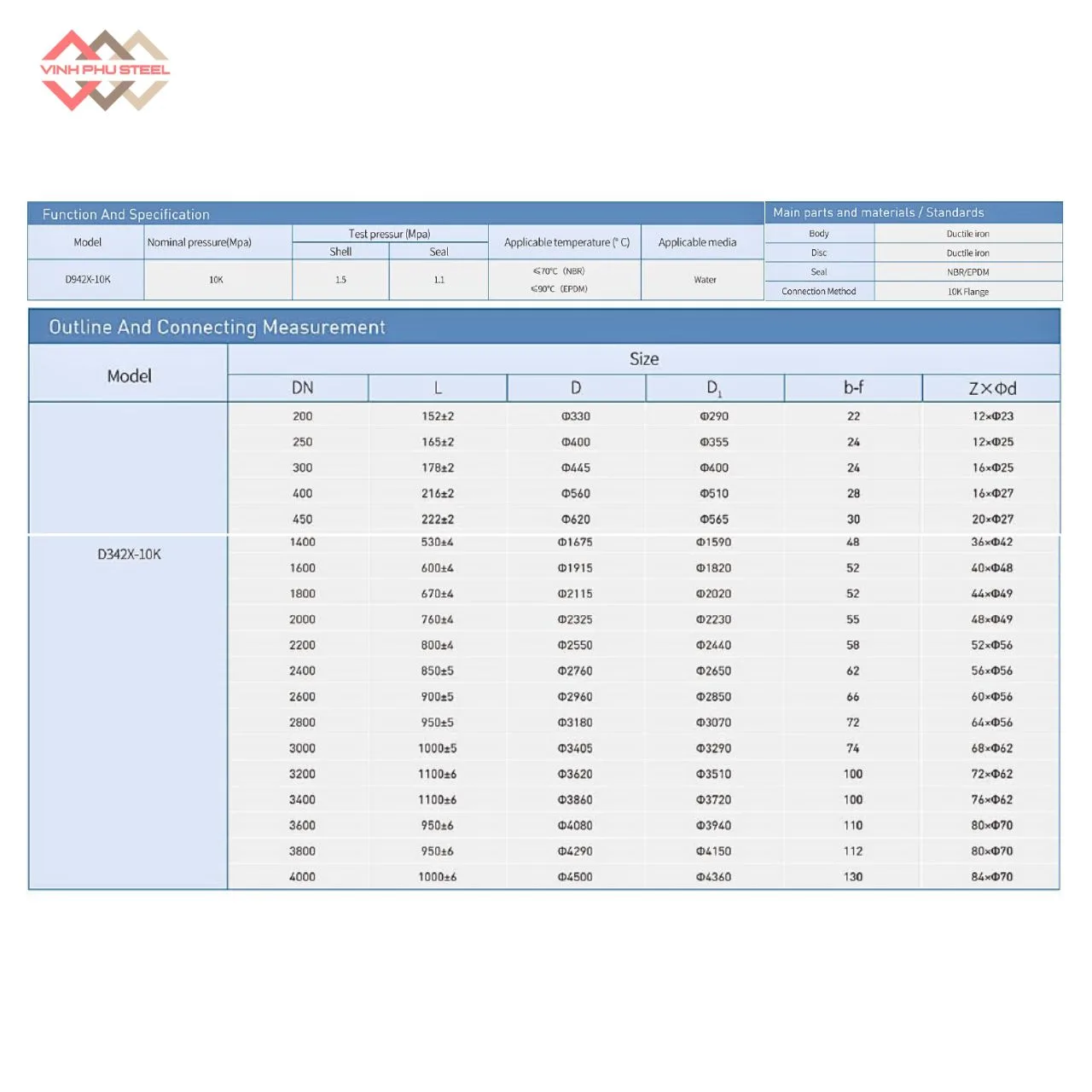

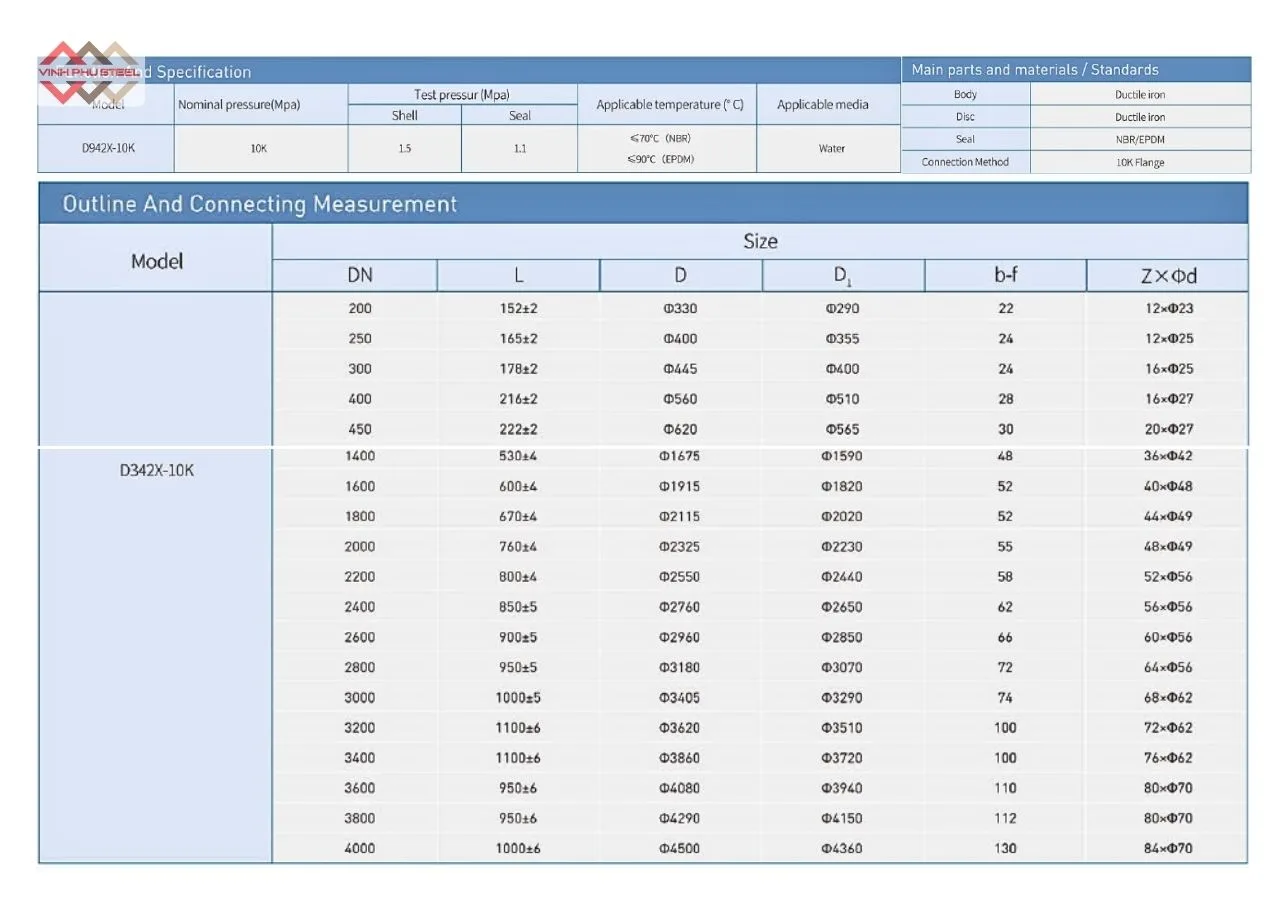

Thông Số Kỹ Thuật Van Bướm Mặt Bích Joeun Korea

Thông số kỹ thuật chính của Van bướm Joeun Hàn Quốc:

• Model: D342X-10K, D942X-10K
• Thương hiệu: Joeun – Korea
• Kiểu van: Van bướm mặt bích
• Môi chất sử dụng: Nước
• Áp suất làm việc: 1.5 MPa
• Nhiệt độ làm việc: Dưới 90 °C
• Kích thước (DN): DN200 – DN4000
• Vật liệu thân van: Gang dẻo, gang cầu
• Kết nối: Mặt bích tiêu chuẩn JIS, DIN hoặc ANSI
• Ứng dụng: Hệ thống bơm nước, PCCC, cấp thoát nước, HVAC, xử lý nước thải.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 45)

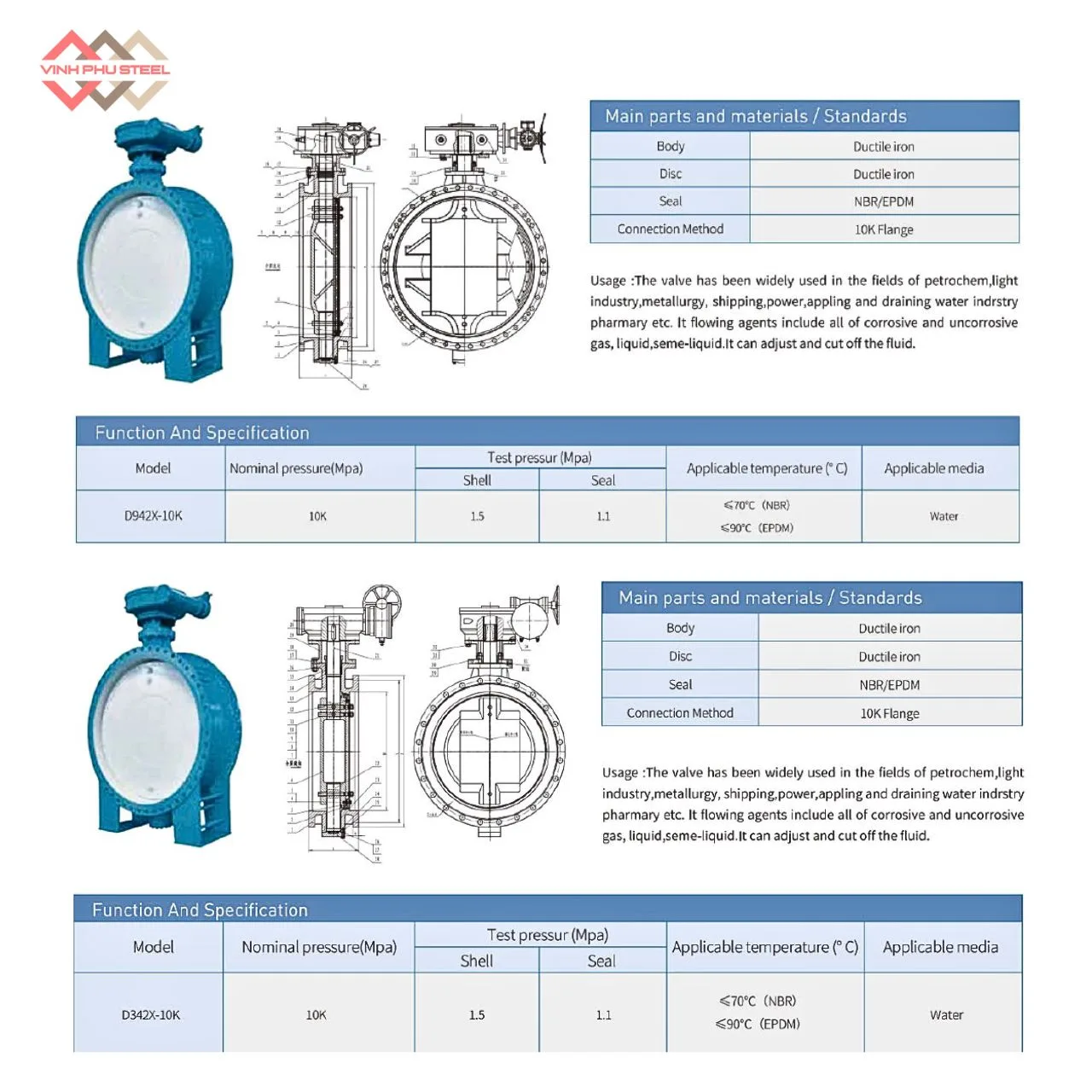

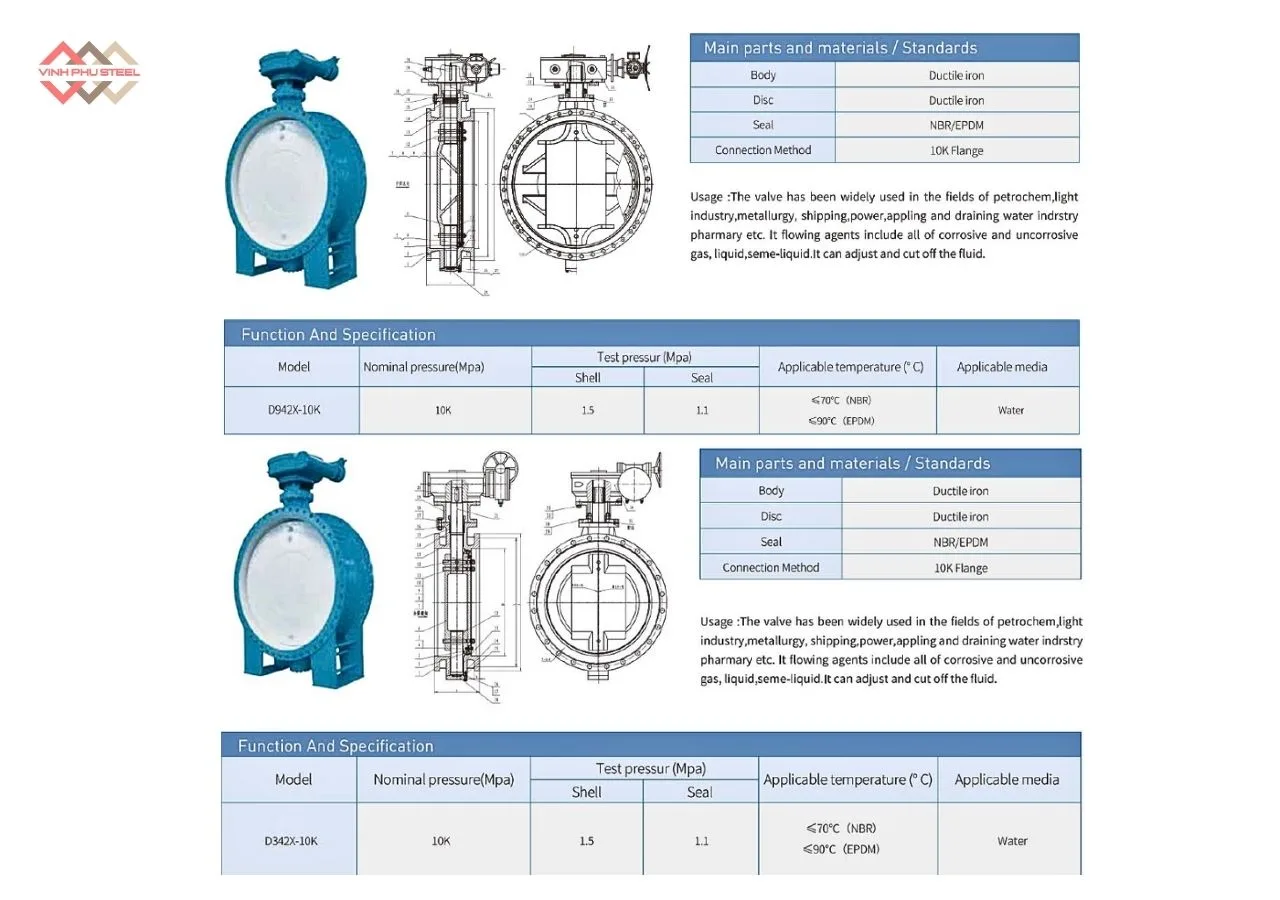

Cấu Tạo Của Van Bướm Mặt Bích Joeun Korea

Van bướm mặt bích được cấu tạo từ các bộ phận chính sau:

1. Thân van (Body)

   • Là phần bao quanh, được thiết kế dạng mặt bích để bắt bu-lông cố định với đường ống.
   • Được làm từ gang tùy môi trường sử dụng.

2. Đĩa van (Disc)

   • Chi tiết quay để đóng/mở và điều tiết dòng chảy.
   • Hình dạng tương tự cánh bướm, giúp lưu thông dòng chảy hiệu quả.

3. Trục van (Stem/Shaft)

   • Kết nối giữa bộ điều khiển và đĩa van, truyền động lực quay.
   • Được làm từ thép hoặc inox có độ bền cao.

4. Gioăng làm kín (Seat/Liner)

   • Tạo độ kín khít, ngăn rò rỉ khi van đóng.
   • Chất liệu từ: EPDM, NBR, tùy lựa chọn

5. Bộ điều khiển (Actuator/Handle)

   • Có thể là tay gạt, tay quay hộp số, điều khiển điện hoặc điều khiển khí nén.
   • Giúp vận hành van theo từng nhu cầu sử dụng.

6. Bu-lông & vòng đệm (Bolts & Gaskets)

   • Dùng để siết chặt kết nối mặt bích giữa van và đường ống.

Ưu điểm Van Bướm Mặt Bích Joeun Korea – Hàn Quốc

Flange Butterfly Valve được đánh giá cao nhờ khả năng vận hành linh hoạt, độ kín tốt và độ bền vượt trội. Dưới đây là những ưu điểm nổi bật giúp loại van này được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng.

1. Kết nối mặt bích chắc chắn, độ kín cao

Thiết kế kết nối dạng mặt bích giúp van bướm mặt bích đạt độ ổn định rất tốt trong quá trình vận hành. Khi siết bulong đều quanh mặt bích, tải trọng phân bổ đồng đều, giúp:

• Giảm rung lắc trong đường ống
• Hạn chế tối đa rò rỉ
• Làm việc tốt trong môi trường có áp lực cao

Điều này khiến Flange Butterfly Valve phù hợp cho hệ thống lớn, đường ống kích thước từ DN200 đến DN4000.

2. Độ bền cao, chịu ăn mòn tốt

Thân van thường làm từ gang cầu, thép hoặc inox, kết hợp gioăng EPDM, NBR hoặc PTFE giúp van:

• Chịu được môi trường nước sạch, nước thải, hơi nóng, hóa chất nhẹ
• Tránh bị oxy hóa hoặc mài mòn bởi dòng chảy
• Tăng tuổi thọ và giảm chi phí bảo trì

Flange Butterfly Valve được coi là một trong những loại van có tuổi thọ tốt nhất trong nhóm van đóng – mở nhanh.

3. Điều tiết lưu lượng linh hoạt

Đĩa van xoay 0–90° cho phép:

• Đóng mở nhanh
• Điều chỉnh lưu lượng theo nhiều mức khác nhau
• Đáp ứng được cả hai mục đích: khóa dòng và điều tiết dòng

Đây là ưu điểm vượt trội so với van cổng (chỉ đóng–mở) hoặc van một chiều (không điều tiết được).

4. Dễ lắp đặt và bảo trì

Nhờ kết nối mặt bích tiêu chuẩn (JIS, DIN, ANSI), việc lắp đặt Flange Butterfly Valve rất đơn giản:

• Dễ căn chỉnh vị trí
• Dễ thay thế mà không cần cắt ống
• Thuận tiện bảo trì định kỳ

Điều này giúp giảm thời gian dừng hệ thống và tiết kiệm chi phí vận hành.

5. Vận hành đơn giản với nhiều tùy chọn điều khiển

Flange Butterfly Valve có thể vận hành theo nhiều dạng:

• Tay gạt: đóng mở nhanh
• Tay quay: nhẹ, phù hợp van lớn
• Điều khiển điện: tự động hóa dây chuyền
• Điều khiển khí nén: tốc độ đóng mở nhanh, phù hợp môi trường phòng nổ

Tính đa dạng trong điều khiển giúp van phù hợp nhiều ngành công nghiệp khác nhau.

6. Giá thành hợp lý

So với các loại van cùng kích thước như van bi hoặc van cổng, Flange Butterfly Valve có:

• Giá thấp hơn
• Trọng lượng nhẹ hơn
• Chi phí vận chuyển và lắp đặt rẻ hơn

7. Ứng dụng rộng rãi trong nhiều lĩnh vực

Van hoạt động hiệu quả với nhiều loại môi chất như nước sạch, nước thải, khí nén, hơi nóng, dầu nhẹ… nên được sử dụng phổ biến trong:

• Hệ thống cấp thoát nước
• Nhà máy xử lý nước thải
• Hệ thống PCCC
• HVAC – điều hòa thông gió
• Nhà máy thực phẩm, đồ uống
• Công nghiệp hóa chất nhẹ

Ứng dụng Của Van Bướm Mặt Bích Joeun Korea

Van bướm mặt bích được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ khả năng đóng mở linh hoạt, độ kín cao và độ bền ổn định. Với thiết kế kết nối mặt bích chắc chắn, loại van này phù hợp cho các công trình yêu cầu an toàn, hạn chế rò rỉ và vận hành liên tục.

1. Ứng dụng trong hệ thống cấp nước – xử lý nước

Van bướm mặt bích được lắp đặt phổ biến trong:

• Hệ thống cấp nước sạch
• Trạm bơm và tuyến ống truyền tải nước
• Nhà máy xử lý nước sinh hoạt và công nghiệp

Van hoạt động ổn định trên các đường ống lớn, giúp điều tiết lưu lượng hiệu quả.

2. Hệ thống thoát nước và xử lý nước thải

Nhờ khả năng chịu ăn mòn và độ kín tốt, van bướm mặt bích đáp ứng tốt các môi trường:

• Nước thải sinh hoạt
• Nước thải công nghiệp
• Chất lỏng có tạp chất

Van dùng để khóa dòng, phân đoạn tuyến ống và điều chỉnh lưu lượng.

3. Ứng dụng trong PCCC

Van bướm mặt bích là thiết bị quan trọng trong hệ thống PCCC:

• Đường ống cấp nước chữa cháy
• Trạm bơm chữa cháy
• Hệ thống phòng cháy tại nhà xưởng

Ưu điểm vận hành tin cậy, độ kín cao giúp đảm bảo an toàn cho toàn bộ hệ thống.

4. Hệ thống HVAC – làm mát – điều hòa

Trong HVAC, van bướm mặt bích dùng để:

• Điều tiết nước lạnh/nước nóng
• Kiểm soát lưu lượng qua chiller, cooling tower
• Tối ưu hiệu suất làm mát và sưởi

Đĩa van xoay linh hoạt giúp đáp ứng yêu cầu điều tiết chính xác.

5. Nhà máy công nghiệp nặng

Van bướm mặt bích phù hợp với các ngành:

• Xi măng
• Luyện kim
• Nhiệt điện
• Dệt nhuộm
• Hóa chất nhẹ

Van có khả năng làm việc bền bỉ, ít hư hỏng và dễ bảo trì.

6. Ngành thực phẩm – đồ uống

Với phiên bản inox hoặc đĩa PTFE, van bướm mặt bích ứng dụng trong:

• Sản xuất đồ uống
• Chế biến thực phẩm
• Nhà máy bia – rượu

Vật liệu sạch, chống bám bẩn phù hợp môi trường yêu cầu tiêu chuẩn vệ sinh.

7. Dầu nhẹ – khí nén – hơi nóng

Tùy theo vật liệu gioăng và thân van, van bướm mặt bích còn được dùng trong:

• Đường ống dầu nhẹ
• Hệ thống khí nén
• Dòng hơi nóng áp suất trung bình

Van đóng mở nhanh, giúp giảm thất thoát và tăng an toàn hệ thống.

Hướng Dẫn Lắp Đặt Van Bướm Mặt Bích Joeun Korea

Van bướm mặt bích là thiết bị quan trọng trong hệ thống đường ống, do đó việc lắp đặt đúng kỹ thuật giúp van hoạt động hiệu quả, bền bỉ và hạn chế rò rỉ. Dưới đây là các bước hướng dẫn chi tiết:

1. Kiểm tra trước khi lắp đặt

• Kiểm tra van bướm mặt bích có đủ phụ kiện, không bị móp méo hay trầy xước.
• Kiểm tra gioăng làm kín, đĩa van và trục van để đảm bảo không bị hỏng.
• Kiểm tra kích thước van và mặt bích đường ống có tương thích.
• Đảm bảo môi chất trong ống đã được xả và đường ống không còn áp lực.

2. Vị trí lắp đặt

• Van nên được lắp ngang hoặc dọc theo hướng dòng chảy theo ký hiệu mũi tên trên thân van.
• Tránh lắp van ở vị trí có các vật cản gây va chạm với đĩa van.
• Giữ khoảng trống đủ để vận hành tay gạt, tay quay hoặc bộ điều khiển điện/khí nén.

3. Chuẩn bị mặt bích

• Làm sạch bề mặt mặt bích đường ống, loại bỏ bụi bẩn, dầu mỡ hoặc gỉ sét.
• Kiểm tra đường kính và lỗ bulong của mặt bích để đảm bảo tương thích với van.
• Đặt gioăng làm kín giữa van và mặt bích nếu cần (tùy tiêu chuẩn nhà sản xuất).

4. Lắp van vào đường ống

• Đặt van bướm mặt bích vào giữa hai mặt bích của đường ống.
• Căn chỉnh trục van thẳng hàng với đường ống, tránh bị lệch gây mòn gioăng hoặc khó vận hành.
• Lắp bulong qua các lỗ mặt bích, siết bằng tay trước để định vị.

5. Siết bulong

• Siết bulong theo mẫu chéo (star pattern) để lực phân bổ đều, tránh làm vênh mặt bích.
• Sử dụng lực siết theo thông số kỹ thuật nhà sản xuất.
• Sau khi siết xong, kiểm tra độ kín và khả năng xoay của đĩa van.

6. Kiểm tra vận hành

• Mở van hoàn toàn, sau đó đóng lại để kiểm tra độ trơn tru của trục và đĩa van.
• Kiểm tra rò rỉ tại mặt bích và gioăng làm kín.
• Với van điều khiển điện hoặc khí nén, kiểm tra tín hiệu điều khiển, thời gian đóng mở và hành trình đĩa van.

7. Lưu ý an toàn

• Không vận hành van khi đường ống còn áp suất cao.
• Không ép đĩa van quá mạnh khi lắp đặt để tránh hư gioăng.
• Bảo trì định kỳ theo hướng dẫn của nhà sản xuất để kéo dài tuổi thọ.

Các Vấn Đề Với Van Bướm Mặt Bích Joeun Korea & Giải Pháp

Mặc dù Van bướm mặt bích là thiết bị bền bỉ và linh hoạt, nhưng trong quá trình sử dụng vẫn có thể gặp một số vấn đề phổ biến. Việc nhận biết sớm giúp bảo trì đúng cách, kéo dài tuổi thọ và đảm bảo hệ thống vận hành ổn định.

1. Rò rỉ tại mặt bích

• Nguyên nhân:
  • Bulong siết chưa đều hoặc quá lỏng
  • Gioăng làm kín bị hỏng, mòn, lão hóa
  • Mặt bích đường ống không phẳng hoặc bị biến dạng
• Hậu quả:
  • Mất áp lực đường ống
  • Lãng phí môi chất
  • Nguy cơ ăn mòn quanh van

Giải pháp: kiểm tra và siết lại bulong theo mẫu chéo, thay gioăng, vệ sinh mặt bích trước khi lắp.

2. Vận hành khó hoặc kẹt trục

• Nguyên nhân:
  • Cặn bẩn, rỉ sét hoặc mảng bám trong van
  • Trục van bị lệch khi lắp đặt
  • Thiết bị điều khiển (tay quay, điện, khí nén) gặp sự cố
• Hậu quả:
  • Khó đóng mở van
  • Tăng lực ma sát làm mòn đĩa hoặc trục

Giải pháp: làm sạch van định kỳ, kiểm tra trục van, bảo trì bộ điều khiển.

3. Hư hỏng gioăng hoặc đĩa van

• Nguyên nhân:
  • Vận hành quá lực hoặc đóng mở quá mức
  • Tiếp xúc với môi chất ăn mòn vượt quá khả năng vật liệu
  • Lắp đặt lệch trục, gây áp lực lên gioăng hoặc đĩa
• Hậu quả:
  • Rò rỉ môi chất
  • Giảm khả năng điều tiết lưu lượng

Giải pháp: chọn vật liệu phù hợp với môi chất, kiểm tra và thay gioăng/đĩa van khi cần thiết.

4. Tiếng ồn hoặc rung khi vận hành

• Nguyên nhân:
  • Áp suất dòng chảy quá cao
  • Van mở hoặc đóng quá nhanh
  • Đường ống không có bộ giảm áp hoặc chống rung
• Hậu quả:
  • Ảnh hưởng đến hệ thống và thiết bị xung quanh
  • Làm giảm tuổi thọ van

Giải pháp: lắp đặt bộ giảm áp, mở van từ từ, kiểm tra áp suất dòng chảy.

5. Hư hỏng bộ điều khiển điện hoặc khí nén

• Nguyên nhân:
  • Đường dây điện, nguồn khí nén không ổn định
  • Bộ điều khiển không tương thích hoặc lắp đặt sai kỹ thuật
• Hậu quả:
  • Van không đóng mở tự động
  • Gián đoạn vận hành hệ thống

Giải pháp: kiểm tra nguồn, bảo trì bộ điều khiển, sử dụng thiết bị chính hãng.

Nguyên Lý Hoạt Động Van Bướm Mặt Bích Joeun Korea

Van bướm mặt bích là loại van đóng mở và điều tiết dòng chảy bằng đĩa van xoay quanh trục. Nguyên lý hoạt động của van rất đơn giản nhưng hiệu quả, giúp kiểm soát lưu lượng và áp lực trong hệ thống đường ống.

1. Nguyên lý đóng – mở

• Mở van: Khi đĩa van xoay song song với dòng chảy, môi chất đi qua van dễ dàng.
• Đóng van: Khi đĩa van xoay vuông góc với dòng chảy, van khóa hoàn toàn dòng môi chất, ngăn chặn lưu lượng.

Hành trình xoay của đĩa van thường là 0–90°, cho phép vận hành nhanh và hiệu quả.

2. Nguyên lý điều tiết dòng chảy

• Đĩa van có thể xoay một góc nhỏ để điều chỉnh lưu lượng môi chất đi qua.
• Góc mở càng nhỏ → lưu lượng giảm
• Góc mở càng lớn → lưu lượng tăng

Điều này giúp van bướm mặt bích điều tiết chính xác trong hệ thống nước, hơi, khí hoặc hóa chất nhẹ.

3. Cơ chế vận hành

Van bướm mặt bích có thể vận hành theo nhiều cách:

• Tay gạt – vận hành thủ công, mở nhanh, đóng nhanh.
• Tay quay – phù hợp van kích thước lớn, giúp tăng lực xoay.
• Điều khiển điện – dùng motor điện đóng mở tự động, tích hợp với hệ thống SCADA.
• Điều khiển khí nén – tốc độ đóng mở nhanh, dùng trong các hệ thống yêu cầu tự động hóa cao.

4. Lưu ý khi vận hành

• Không mở hoặc đóng van quá nhanh với áp suất cao để tránh hỏng gioăng hoặc đĩa van.
• Đảm bảo trục van thẳng hàng khi lắp đặt để giảm mài mòn.
• Vệ sinh định kỳ để van hoạt động trơn tru, tránh kẹt đĩa hoặc rò rỉ.

Van Bướm Mặt Bích Joeun Korea Chính Hãng, Giá Rẻ

Thép Vinh Phú tự hào là nhà phân phối chính hãng van bướm mặt bích Joeun Korea tại Việt Nam, cung cấp sản phẩm chất lượng cao với giá cạnh tranh. Van bướm mặt bích Joeun được làm từ gang, inox, kết hợp đĩa và gioăng bền bỉ, đảm bảo độ kín tuyệt đối, chịu áp lực cao và vận hành linh hoạt.

Ưu điểm nổi bật

• Chính hãng, nhập khẩu trực tiếp từ Hàn Quốc, có CO‑CQ đầy đủ.
• Đa dạng vận hành: tay gạt, tay quay, điện hoặc khí nén.
• Tuổi thọ cao, ít bảo trì nhờ vật liệu chịu ăn mòn và mài mòn tốt.
• Giá cạnh tranh nhờ nhập khẩu trực tiếp, phù hợp mọi dự án công nghiệp và dân dụng.

Cam kết từ Thép Vinh Phú

• Tư vấn kỹ thuật lựa chọn van phù hợp
• Kho hàng sẵn sàng, giao hàng nhanh toàn quốc
• Hỗ trợ bảo hành, lắp đặt và vận hành

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789

Một số thông tin liên quan:

• Các loại Van – Phụ kiện ống, PCCC

CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Nhà phân phối Thép & Thiết bị PCCC hàng đầu tại Hà Nội và trên toàn quốc

• Điện thoại: 0933 710 789 – 0934 297 789
• Email: ketoanthepvinhphu@gmail.com
• Website: www.thepvinhphu.com
