Van Bướm Inox Wafer Joeun Korea – Buffterfly Valve

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, van bướm là thiết bị không thể thiếu nhờ khả năng đóng mở nhanh, cấu tạo gọn nhẹ và tối ưu chi phí lắp đặt. Van Bướm Inox Wafer Joeun Korea (Butterfly Valve) được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt của Hàn Quốc, đáp ứng tốt các yêu cầu về độ kín, độ bền và khả năng vận hành ổn định trong nhiều điều kiện làm việc khác nhau.

Với thiết kế kiểu wafer linh hoạt, thân van bằng inox chống ăn mòn hiệu quả, sản phẩm đặc biệt phù hợp cho các hệ thống nước, hơi, khí nén, dầu và nhiều môi trường công nghiệp khác. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm nổi bật cũng như ứng dụng thực tế của van bướm inox wafer Joeun Korea, giúp bạn dễ dàng lựa chọn giải pháp van phù hợp cho công trình và nhà máy của mình.

Van Bướm Inox Wafer Joeun Korea – Buffterfly Valve

Van Bướm Inox Wafer là loại van bướm được chế tạo bằng thép không gỉ (inox), sử dụng kiểu kết nối wafer để lắp đặt giữa hai mặt bích đường ống, dùng để đóng – mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống.

Đặc điểm:

• Van bướm (Butterfly Valve): Là loại van có cánh van dạng đĩa tròn, xoay quanh trục để kiểm soát dòng chảy. Khi cánh van song song với dòng chảy, van mở hoàn toàn; khi xoay vuông góc, van đóng kín.
• Inox: Vật liệu có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt, phù hợp với nhiều môi trường làm việc khác nhau.
• Kiểu wafer: Van được kẹp giữa hai mặt bích, cố định bằng bulong xuyên qua mặt bích, giúp tiết kiệm không gian, giảm trọng lượng và chi phí lắp đặt.

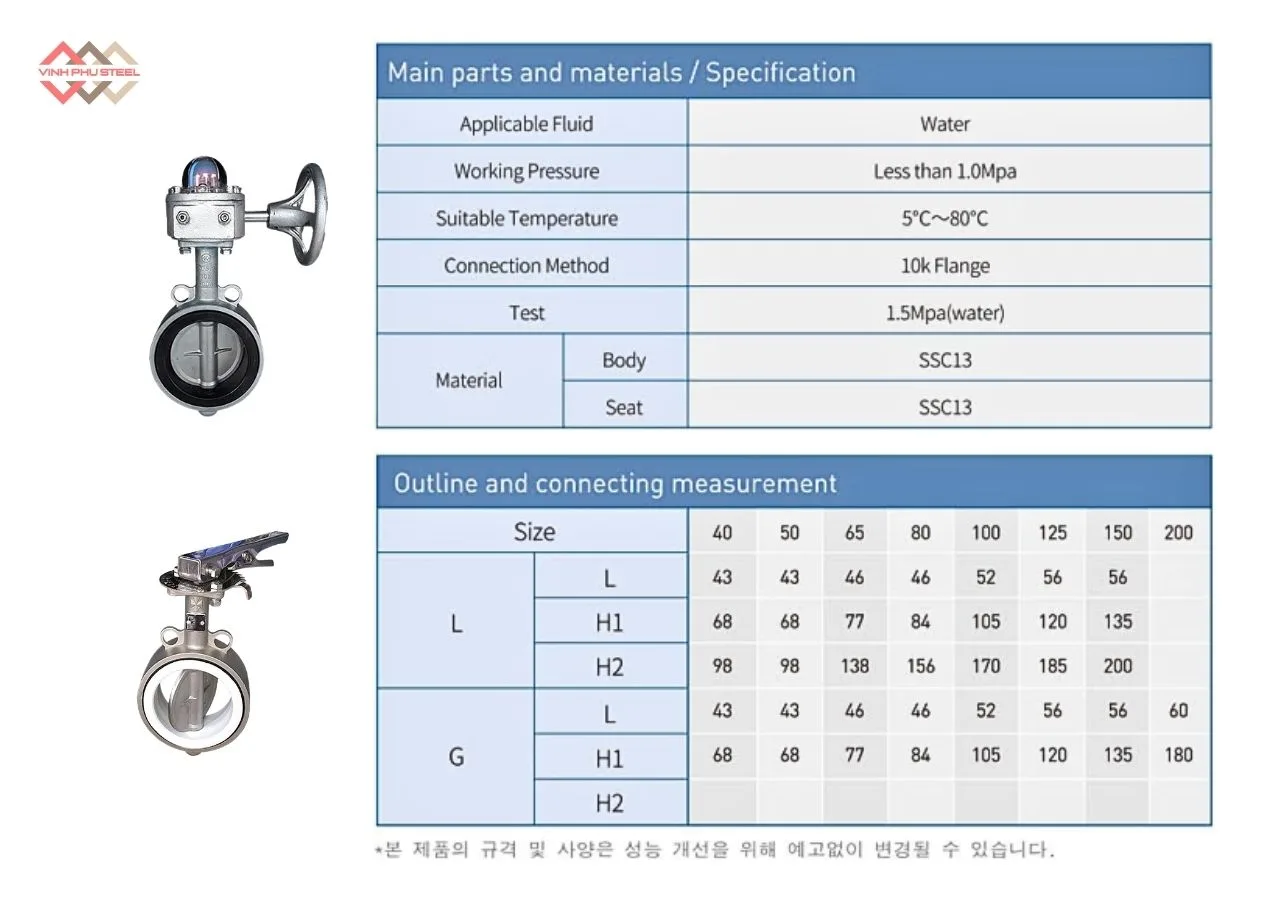

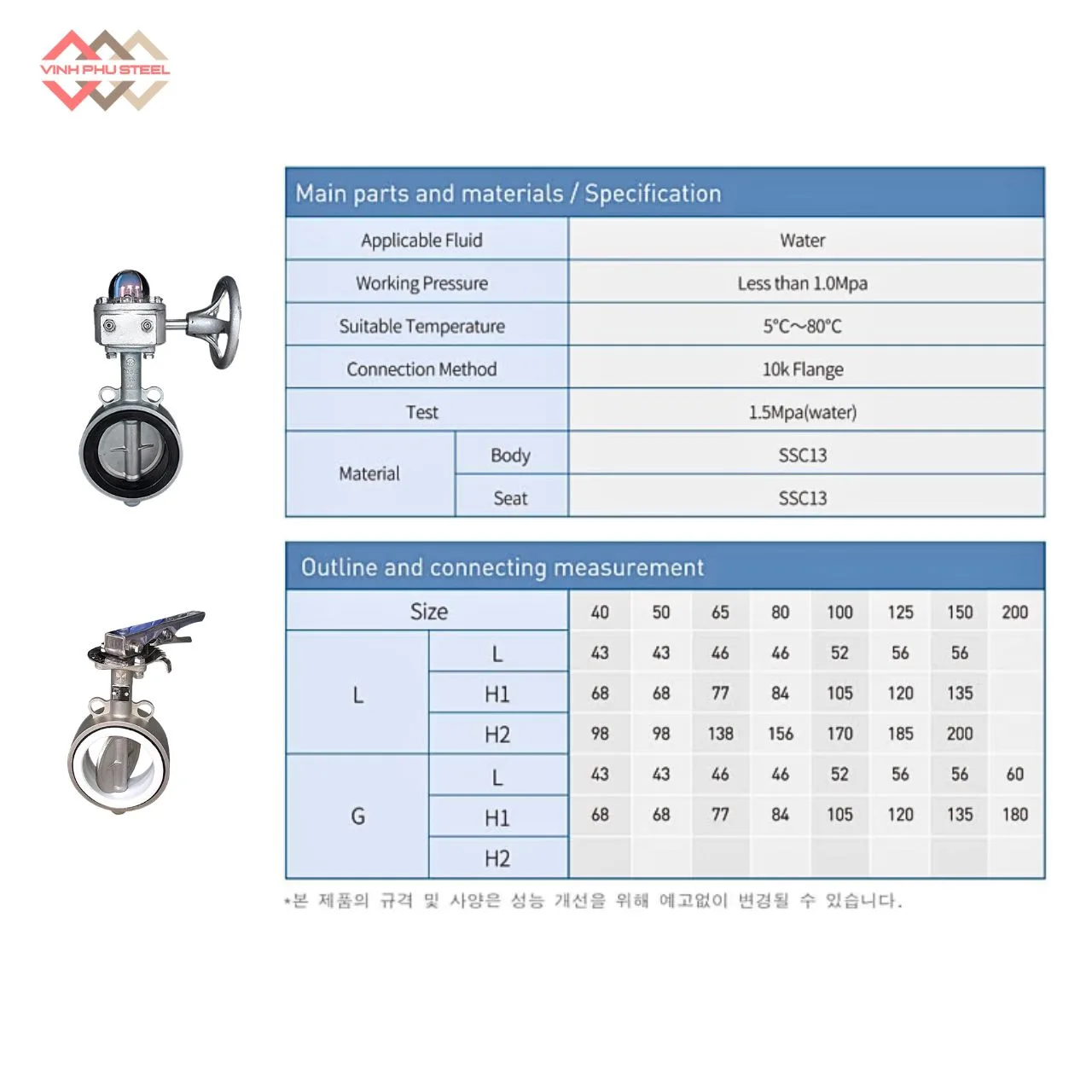

Thông Số Van Bướm Inox Wafer Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Inox SSC13
• Kiểu van: Van bướm – Butterfly Valve
• Kiểu kết nối: Nối wafer
• Điều khiển: Tay gạt hoặc điện
• Kích thước van: DN40 – DN200.
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc:  5°C đến 80°C
• Môi trường sử dụng: water (nước)
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 9)

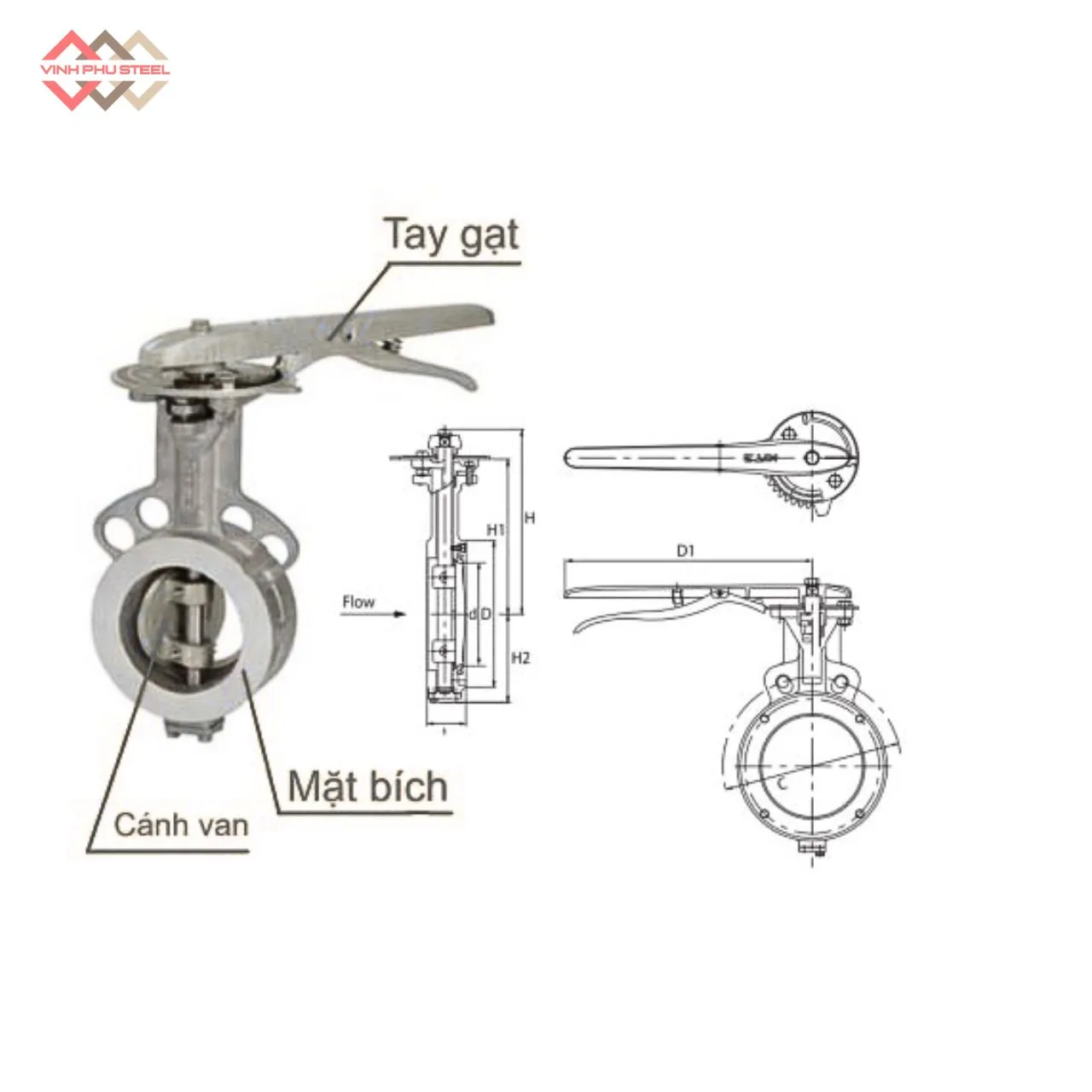

Cấu Tạo Van Bướm Inox Wafer Joeun Korea

Van bướm inox wafer có cấu tạo đơn giản, gọn nhẹ nhưng đảm bảo độ bền và khả năng làm kín cao. Các bộ phận chính gồm:

1. Thân Van (Body)

   • Chế tạo từ inox (SUS 304, SUS 316)
   • Thiết kế dạng wafer, lắp kẹp giữa hai mặt bích
   • Chống ăn mòn, chịu áp lực tốt

2. Cánh Van (Disc)

   • Dạng đĩa tròn, xoay để đóng/mở dòng chảy
   • Làm bằng inox, bề mặt nhẵn giúp giảm tổn thất áp suất

3. Trục Van (Stem/Shaft)

   • Kết nối cánh van với bộ phận vận hành
   • Truyền lực xoay chính xác, vận hành ổn định

4. Gioăng Làm Kín (Seat/Gasket)

   • Vật liệu EPDM, PTFE (Teflon) hoặc cao su chịu nhiệt
   • Đảm bảo độ kín, hạn chế rò rỉ

5. Bộ Phận Vận Hành

   • Tay Gạt: dùng cho van kích thước nhỏ, thao tác nhanh
   • Tay Quay (Hộp Số): dùng cho van kích thước lớn, vận hành nhẹ nhàng

Nhờ cấu tạo tối ưu và vật liệu inox chất lượng cao, Van Bướm Inox Wafer đáp ứng tốt yêu cầu đóng mở nhanh, độ bền cao và dễ lắp đặt trong nhiều hệ thống công nghiệp.

Ứng Dụng Van Bướm Inox Wafer Joeun Korea

Nhờ thiết kế nhỏ gọn, vật liệu inox bền bỉ và khả năng đóng mở nhanh, Van Bướm Inox Wafer được ứng dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng. Cụ thể:

1. Hệ Thống Nước Sạch – Nước Thải

Van bướm inox wafer được sử dụng trong các đường ống cấp nước sinh hoạt, nước công nghiệp và hệ thống xử lý nước thải. Vật liệu inox giúp van chống ăn mòn, hạn chế đóng cặn, đảm bảo tuổi thọ lâu dài và vận hành ổn định trong môi trường ẩm ướt.

2. Hệ Thống Hơi Nước

Trong các hệ thống dẫn hơi của nhà máy, lò hơi, xưởng sản xuất, van bướm inox wafer có khả năng chịu nhiệt và áp suất tốt, giúp đóng mở và điều tiết lưu lượng hơi hiệu quả, đảm bảo an toàn cho quá trình vận hành.

3. Hệ Thống Khí Nén – Khí Kỹ Thuật

Van được lắp đặt trong các đường ống khí nén, khí công nghiệp nhờ khả năng đóng mở nhanh, giảm tổn thất áp suất và đảm bảo độ kín cao, phù hợp cho các hệ thống yêu cầu vận hành liên tục.

4. Hệ Thống PCCC

Van bướm inox wafer là lựa chọn phổ biến trong hệ thống phòng cháy chữa cháy nhờ kết cấu chắc chắn, dễ thao tác và độ tin cậy cao, đáp ứng yêu cầu đóng mở nhanh khi xảy ra sự cố.

5. Hệ Thống HVAC

Trong các hệ thống điều hòa không khí và thông gió, van bướm inox wafer được dùng để kiểm soát lưu lượng nước lạnh, nước nóng hoặc không khí, giúp tối ưu hiệu suất vận hành và tiết kiệm năng lượng.

6. Ngành Thực Phẩm – Đồ Uống

Với vật liệu inox an toàn, không gây ô nhiễm dòng lưu chất, van bướm inox wafer phù hợp cho các dây chuyền chế biến thực phẩm, đồ uống, bia, sữa… đáp ứng yêu cầu vệ sinh và tiêu chuẩn an toàn.

7. Ngành Dược Phẩm

Van được sử dụng trong các hệ thống sản xuất dược phẩm nhờ khả năng chống gỉ, dễ vệ sinh, đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và chất lượng sản phẩm.

8. Ngành Hóa Chất

Van bướm inox wafer phù hợp cho các hệ thống dẫn hóa chất nhẹ, dung dịch có tính ăn mòn thấp đến trung bình, giúp đảm bảo an toàn và độ bền trong quá trình sử dụng.

9. Nhà Máy – Khu Công Nghiệp – Công Trình

Van được lắp đặt rộng rãi trong nhà xưởng, khu công nghiệp, công trình dân dụng và công nghiệp, nơi cần thiết bị van gọn nhẹ, dễ lắp đặt, chi phí hợp lý nhưng vẫn đảm bảo hiệu quả vận hành.

Nhờ phạm vi ứng dụng đa dạng, Van Bướm Inox Wafer được đánh giá là giải pháp van tối ưu cho nhiều hệ thống đường ống, đáp ứng tốt cả yêu cầu kỹ thuật lẫn hiệu quả kinh tế.

Ưu Điểm Van Bướm Inox Wafer Joeun Korea

Van Bướm Inox Wafer được sử dụng phổ biến trong nhiều hệ thống nhờ sở hữu nhiều ưu điểm nổi bật cả về kỹ thuật lẫn hiệu quả kinh tế. Cụ thể:

1. Thiết Kế Gọn Nhẹ, Tiết Kiệm Không Gian

Van có cấu tạo đơn giản, kích thước nhỏ gọn so với nhiều loại van khác, giúp lắp đặt dễ dàng trong không gian hẹp và các hệ thống đường ống có mật độ cao.

2. Đóng Mở Nhanh, Vận Hành Linh Hoạt

Cánh van chỉ cần xoay 90° để đóng hoặc mở hoàn toàn, giúp thao tác nhanh chóng, phù hợp cho các hệ thống yêu cầu phản ứng kịp thời.

3. Độ Kín Cao, Hạn Chế Rò Rỉ

Gioăng làm kín chất lượng cao (EPDM, PTFE…) giúp van đạt độ kín tốt, giảm thất thoát lưu chất và đảm bảo an toàn trong quá trình vận hành.

4. Khả Năng Chống Ăn Mòn Tốt

Thân và cánh van làm bằng inox giúp van hoạt động bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, nước biển hoặc các môi trường có tính ăn mòn.

5. Tổn Thất Áp Suất Thấp

Thiết kế cánh van mỏng, bề mặt nhẵn giúp dòng chảy đi qua ít bị cản trở, giảm tổn thất áp suất trong hệ thống.

6. Dễ Lắp Đặt, Bảo Trì Thuận Tiện

Kiểu kết nối wafer giúp việc lắp đặt, tháo gỡ và bảo trì van trở nên đơn giản, không cần nhiều không gian hay kỹ thuật phức tạp.

7. Đa Dạng Kiểu Vận Hành

Van có thể vận hành bằng tay gạt hoặc tay quay (hộp số), dễ dàng lựa chọn theo kích thước và yêu cầu sử dụng của hệ thống.

8. Chi Phí Hợp Lý

So với nhiều loại van khác như van cổng hoặc van cầu, van bướm inox wafer có giá thành cạnh tranh, giúp tối ưu chi phí đầu tư mà vẫn đảm bảo hiệu quả sử dụng.

Nhờ hội tụ nhiều ưu điểm vượt trội, Van Bướm Inox Wafer là lựa chọn tối ưu cho các hệ thống đường ống cần thiết bị bền bỉ, linh hoạt và hiệu quả lâu dài.

Nguyên Lý Hoạt Động Van Bướm Inox Wafer Joeun Korea

Van bướm inox wafer hoạt động dựa trên cơ chế xoay cánh van quanh trục để đóng, mở hoặc điều tiết lưu lượng dòng chảy. Tùy theo kiểu vận hành, nguyên lý hoạt động sẽ có sự khác nhau giữa tay gạt và điều khiển điện.

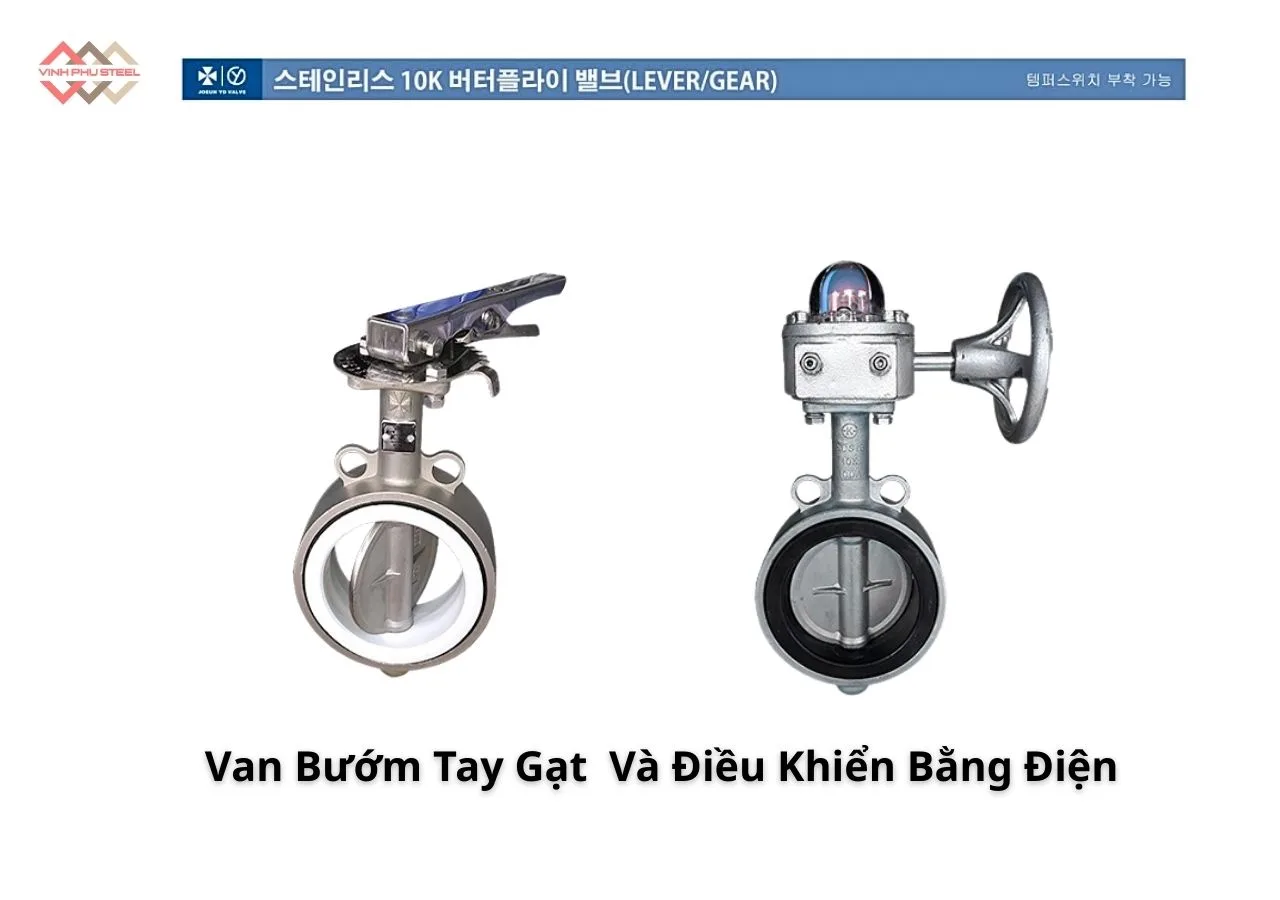

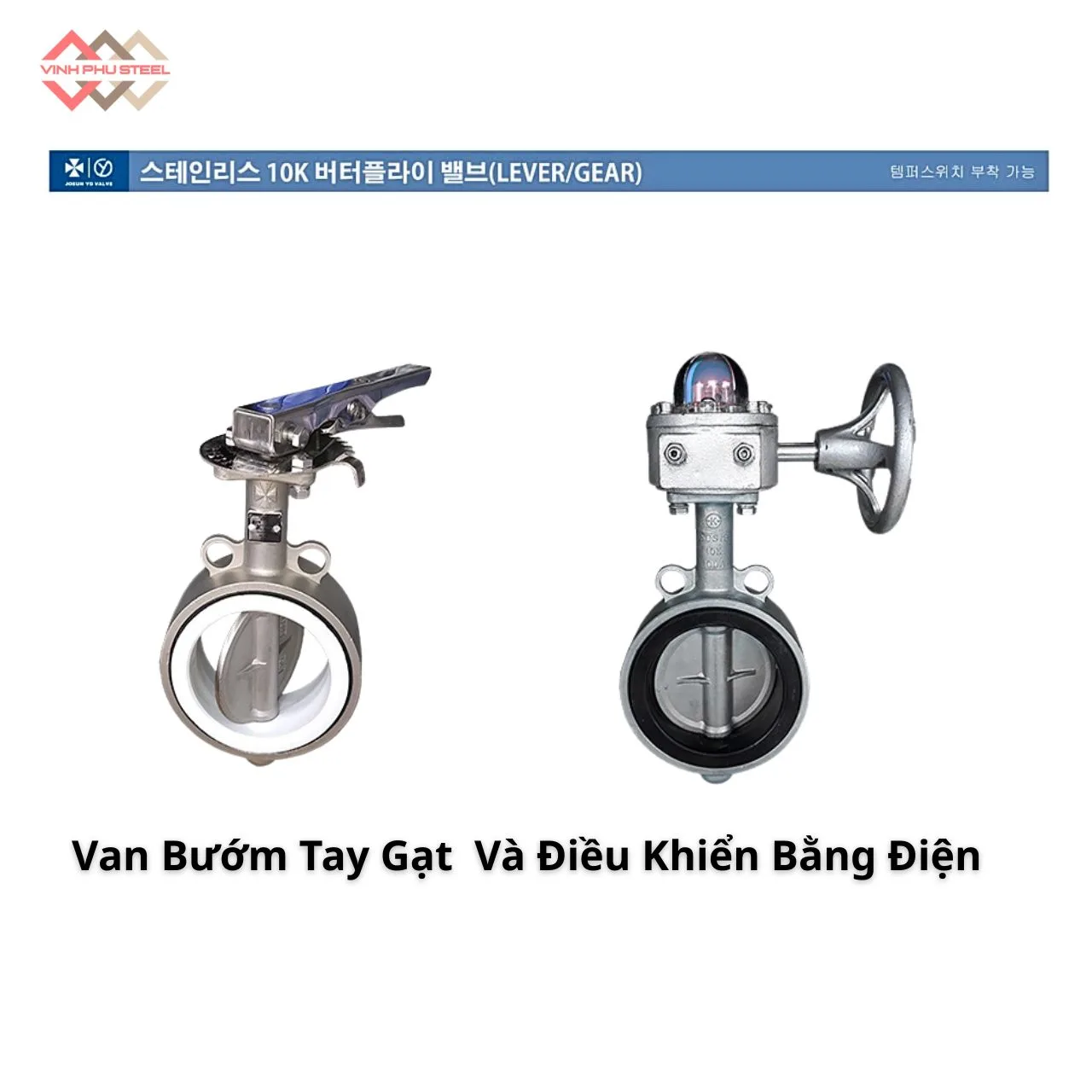

1. Nguyên Lý Hoạt Động Van Bướm Tay Gạt

• Van được trang bị tay gạt (lever) gắn trực tiếp với trục van.
• Khi tay gạt song song với đường ống: cánh van xoay song song với dòng chảy, van mở hoàn toàn, lưu chất đi qua tối đa.
• Khi tay gạt vuông góc với đường ống: cánh van xoay vuông góc với dòng chảy, van đóng kín, ngăn dòng lưu chất.
• Tay gạt thường có cơ cấu khóa nhiều nấc, cho phép cố định cánh van ở các góc mở khác nhau để điều tiết lưu lượng.

Đặc điểm:

• Thao tác nhanh, đơn giản
• Phù hợp với van kích thước nhỏ và trung bình
• Không cần nguồn điện, vận hành thủ công

2. Nguyên Lý Hoạt Động Van Bướm Điều Khiển Điện

• Van được gắn bộ truyền động điện (Electric Actuator) thay cho tay gạt.
• Khi cấp nguồn điện, motor điện bên trong bộ điều khiển quay, truyền lực qua hệ bánh răng để làm trục van xoay.
• Cánh van xoay 0–90° tương ứng với trạng thái đóng – mở hoàn toàn hoặc có thể dừng ở các góc mở trung gian (đối với loại điều khiển tuyến tính).
• Hệ thống công tắc hành trình tự động ngắt điện khi van đạt vị trí đóng hoặc mở, đảm bảo an toàn cho thiết bị.

Đặc điểm:

• Vận hành tự động, chính xác và ổn định
• Có thể điều khiển từ xa, kết nối tủ điều khiển hoặc hệ thống PLC
• Phù hợp với van kích thước lớn, hệ thống yêu cầu đóng mở thường xuyên hoặc môi trường khó thao tác thủ công

Hướng Dẫn Lắp Đặt Van Bướm Inox Wafer Joeun Korea

Việc lắp đặt đúng kỹ thuật giúp Van Bướm Inox Wafer vận hành ổn định, đảm bảo độ kín và kéo dài tuổi thọ. Dưới đây là hướng dẫn chi tiết từng bước:

1. Chuẩn Bị Trước Khi Lắp Đặt

• Kiểm tra chủng loại, kích thước van có phù hợp với đường ống và tiêu chuẩn mặt bích hay không.
• Đảm bảo van không bị nứt, cong vênh, cánh van đóng mở nhẹ nhàng.
• Làm sạch bề mặt hai mặt bích, loại bỏ bụi bẩn, ba via hoặc cặn bám.
• Chuẩn bị đầy đủ bulong, đai ốc, vòng đệm đúng kích thước.

2. Vị Trí Và Hướng Lắp Đặt

• Van bướm inox wafer có thể lắp theo phương ngang hoặc phương đứng.
• Ưu tiên lắp van ở vị trí dễ thao tác, dễ bảo trì.
• Khi lắp, nên để cánh van mở nhẹ (khoảng 10–15°) để tránh cánh va chạm vào gioăng trong quá trình siết bulong.

3. Các Bước Lắp Đặt Cụ Thể

Bước 1: Định Vị Van

• Đặt van vào giữa hai mặt bích của đường ống.
• Căn chỉnh sao cho tâm van trùng với tâm đường ống.

Bước 2: Lắp Bulong

• Luồn bulong qua các lỗ mặt bích và thân van.
• Siết bulong theo đường chéo đối xứng, không siết chặt ngay một bên để tránh lệch van.

Bước 3: Siết Chặt Hoàn Thiện

• Siết bulong từ từ, đều lực cho đến khi van cố định chắc chắn.
• Không siết quá lực để tránh biến dạng thân van hoặc hỏng gioăng làm kín.

4. Kiểm Tra Sau Khi Lắp Đặt

• Vận hành thử van đóng – mở vài lần để kiểm tra độ trơn tru.
• Kiểm tra các vị trí tiếp giáp xem có rò rỉ hay không.
• Với van điều khiển điện, kiểm tra nguồn điện, tín hiệu điều khiển và chiều quay của motor.

5. Một Số Lưu Ý Quan Trọng

• Không lắp van bướm inox wafer lệch tâm so với đường ống.
• Không dùng van để treo, đỡ đường ống.
• Đối với hệ thống hơi hoặc nhiệt độ cao, cần kiểm tra vật liệu gioăng phù hợp.
• Bảo dưỡng định kỳ để đảm bảo van hoạt động ổn định lâu dài.

Lắp đặt đúng quy trình sẽ giúp Van Bướm Inox Wafer phát huy tối đa hiệu quả, đảm bảo an toàn và giảm chi phí bảo trì trong suốt quá trình sử dụng.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục Khi Sử Dụng

Trong quá trình vận hành, Van Bướm Inox Wafer có thể phát sinh một số sự cố do điều kiện làm việc, lắp đặt hoặc bảo trì chưa phù hợp. Dưới đây là các vấn đề thường gặp và biện pháp xử lý hiệu quả:

1. Van Bị Rò Rỉ Tại Vị Trí Đóng

Nguyên nhân:

• Gioăng làm kín bị mòn, rách hoặc lão hóa
• Cánh van bị kẹt cặn bẩn, không đóng kín hoàn toàn
• Siết bulong không đều, van lắp lệch tâm

Biện pháp:

• Kiểm tra và thay gioăng làm kín phù hợp
• Vệ sinh cánh van và bên trong thân van
• Siết lại bulong theo hình chữ X, đảm bảo lực siết đều

2. Van Đóng Mở Nặng, Khó Vận Hành

Nguyên nhân:

• Cặn bẩn bám nhiều trên cánh van và trục van
• Trục van bị khô dầu hoặc mòn
• Van không phù hợp với áp suất làm việc thực tế

Biện pháp:

• Vệ sinh định kỳ, loại bỏ cặn bẩn
• Bôi trơn trục van theo khuyến cáo của nhà sản xuất
• Cân nhắc sử dụng tay quay (hộp số) hoặc điều khiển điện với van kích thước lớn

3. Van Bị Kẹt, Không Đóng/Mở Được

Nguyên nhân:

• Dị vật trong đường ống
• Van lâu ngày không vận hành
• Cánh van hoặc trục van bị biến dạng

Biện pháp:

• Ngừng hệ thống, xả áp trước khi kiểm tra
• Vệ sinh bên trong van
• Thay thế bộ phận hư hỏng nếu cần thiết

4. Rò Rỉ Tại Vị Trí Mặt Bích

Nguyên nhân:

• Mặt bích không phẳng, có ba via
• Bulong siết không đúng lực
• Gioăng kẹp bị sai kích thước hoặc lắp sai vị trí

Biện pháp:

• Gia công, làm phẳng bề mặt mặt bích
• Thay gioăng đúng tiêu chuẩn
• Siết bulong đều lực, đúng quy trình

5. Bộ Điều Khiển Điện Không Hoạt Động (Nếu Có)

Nguyên nhân:

• Mất nguồn điện hoặc đấu sai điện áp
• Công tắc hành trình bị lỗi
• Motor quá tải hoặc hỏng

Biện pháp:

• Kiểm tra lại nguồn điện, sơ đồ đấu nối
• Cài đặt lại công tắc hành trình
• Bảo trì hoặc thay thế bộ điều khiển điện khi cần

6. Van Nhanh Xuống Cấp, Tuổi Thọ Thấp

Nguyên nhân:

• Sử dụng sai môi trường (nhiệt độ, hóa chất)
• Van làm việc quá tải trong thời gian dài
• Thiếu bảo trì định kỳ

Biện pháp:

• Chọn van đúng vật liệu và tiêu chuẩn kỹ thuật
• Vận hành trong giới hạn cho phép
• Lập kế hoạch bảo dưỡng định kỳ

Nắm rõ các vấn đề thường gặp và biện pháp khắc phục sẽ giúp hệ thống sử dụng Van Bướm Inox Wafer vận hành ổn định, an toàn và đạt hiệu quả lâu dài. Nếu bạn cần, mình có thể chuẩn hóa nội dung theo checklist kỹ thuật để chèn vào hồ sơ bàn giao hoặc bài bán hàng.

Van Bướm 10K Là Gì?

Van bướm 10K là van bướm được thiết kế và sản xuất theo tiêu chuẩn áp lực JIS 10K (tiêu chuẩn công nghiệp Nhật Bản), dùng để đóng – mở hoặc điều tiết dòng chảy trong các hệ thống đường ống.

Giải thích chi tiết:

• Van bướm (Butterfly Valve): Loại van sử dụng cánh van dạng đĩa tròn, xoay 90° quanh trục để kiểm soát dòng chảy.
• 10K: Là cấp áp suất làm việc theo tiêu chuẩn JIS, trong đó:
  • K là đơn vị áp lực của Nhật Bản
  • 10K ≈ 10 kgf/cm² ≈ 1.0 MPa ≈ ~10 bar (ở điều kiện tiêu chuẩn)

Đặc điểm của Van Bướm 10K:

• Phù hợp với áp suất trung bình
• Thường dùng cho các hệ thống có áp suất làm việc khoảng 0–10 bar
• Kết hợp phổ biến với mặt bích JIS 10K
• Có nhiều kiểu: wafer, lug, mặt bích
• Vận hành bằng tay gạt, tay quay, điều khiển điện hoặc khí nén

Ứng dụng phổ biến:

• Hệ thống nước sạch, nước công nghiệp
• Đường ống hơi nước áp suất thấp – trung bình
• Hệ thống PCCC, HVAC
• Nhà máy, khu công nghiệp

Van bướm 10K là loại van bướm được thiết kế để làm việc an toàn trong hệ thống đường ống theo tiêu chuẩn JIS 10K, đảm bảo độ kín, độ bền và khả năng lắp đặt đồng bộ với mặt bích cùng tiêu chuẩn.

Van Bướm Inox Wafer Joeun Korea Chính Hãng, Giá Rẻ

Thép Vinh Phú là đơn vị phân phối Van Bướm Inox Wafer Joeun Korea chính hãng, được nhiều khách hàng và nhà thầu tin tưởng lựa chọn trong các công trình công nghiệp và dân dụng. Sản phẩm do Thép Vinh Phú cung cấp đảm bảo nguồn gốc xuất xứ rõ ràng, đạt tiêu chuẩn kỹ thuật JIS, độ kín cao, vận hành ổn định và tuổi thọ bền bỉ trong nhiều môi trường làm việc khác nhau.

Với lợi thế hàng sẵn kho số lượng lớn, đa dạng kích thước và kiểu vận hành (tay gạt, tay quay, điều khiển điện), Thép Vinh Phú đáp ứng nhanh nhu cầu cho các hệ thống nước, hơi, khí nén, PCCC, HVAC và nhà máy sản xuất. Chúng tôi cam kết giá rẻ cạnh tranh, tư vấn kỹ thuật chính xác, giúp khách hàng lựa chọn đúng loại van bướm inox wafer Joeun Korea phù hợp với từng hệ thống, tối ưu chi phí đầu tư.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất
