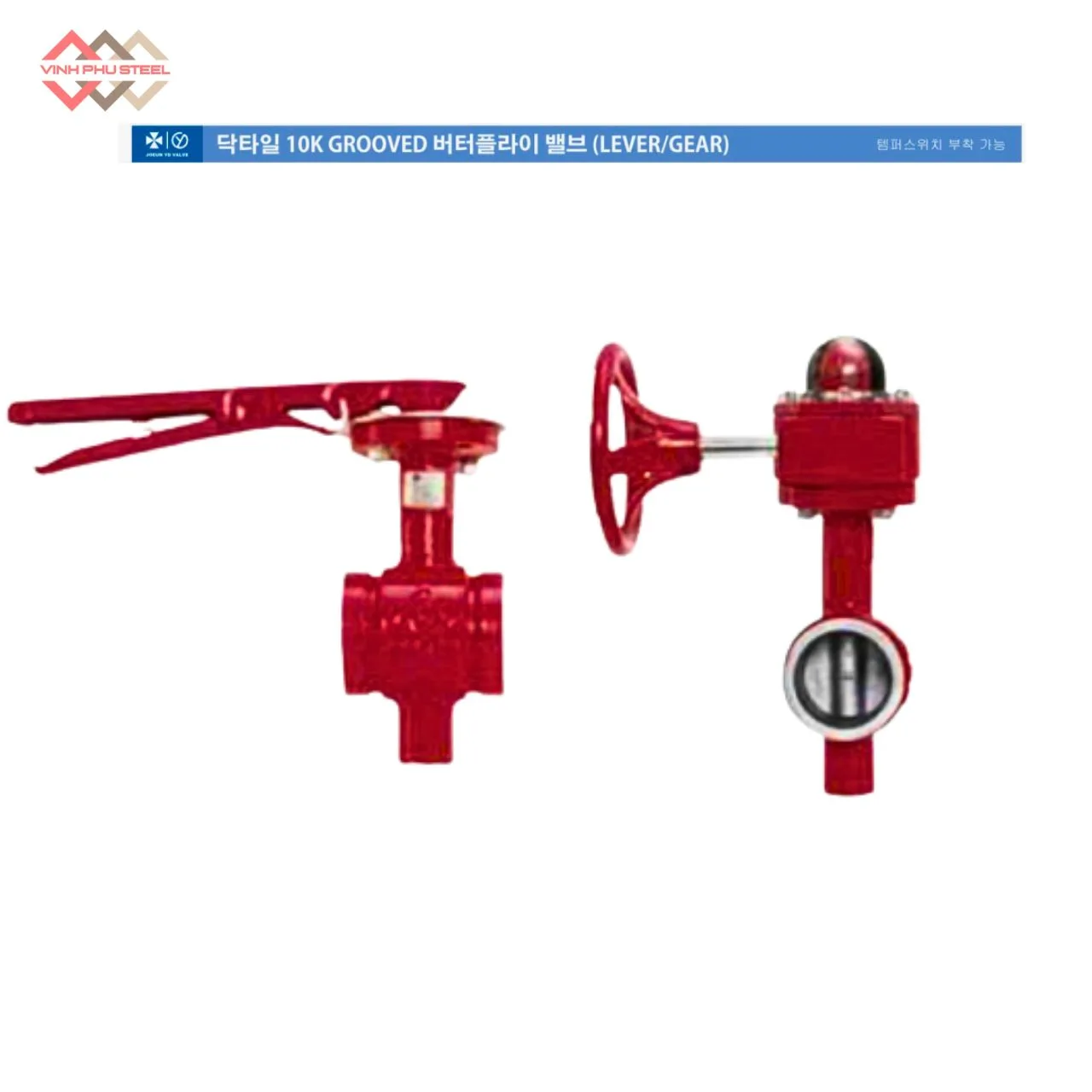

Van Bướm Gang Nối Rãnh Joeun Korea – Butterfly Valve

Mô tả

Trong các hệ thống đường ống công nghiệp và PCCC hiện nay, van bướm gang nối rãnh đang ngày càng được ưa chuộng nhờ khả năng lắp đặt nhanh, độ kín cao và vận hành ổn định. Đặc biệt, Van Bướm Gang Nối Rãnh Joeun Korea (Butterfly Valve) là dòng sản phẩm nổi bật đến từ Hàn Quốc, được đánh giá cao về chất lượng vật liệu, độ bền cơ học và khả năng làm việc trong nhiều môi trường áp lực khác nhau.

Với thiết kế tiêu chuẩn quốc tế, kết nối rãnh linh hoạt cùng tùy chọn tay gạt hoặc hộp số, van bướm Joeun Korea không chỉ đáp ứng tốt yêu cầu kỹ thuật mà còn giúp tối ưu chi phí thi công và bảo trì cho các công trình. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về đặc điểm cấu tạo, ưu điểm, ứng dụng thực tế và lý do vì sao van bướm gang nối rãnh Joeun Korea được nhiều kỹ sư tin dùng.

Van Bướm Gang Nối Rãnh Joeun Korea – Butterfly Valve

Van Bướm Gang Nối Rãnh là loại van công nghiệp dùng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống, được chế tạo bằng vật liệu gang (thường là gang dẻo) và kết nối với đường ống bằng khớp nối rãnh (grooved coupling) thay vì mặt bích hay ren truyền thống.

Van Bướm Gang Nối Rãnh Joeun Korea là dòng van bướm công nghiệp chất lượng cao đến từ Hàn Quốc, được thiết kế chuyên dụng cho các hệ thống đường ống yêu cầu lắp đặt nhanh – độ kín cao – vận hành ổn định.

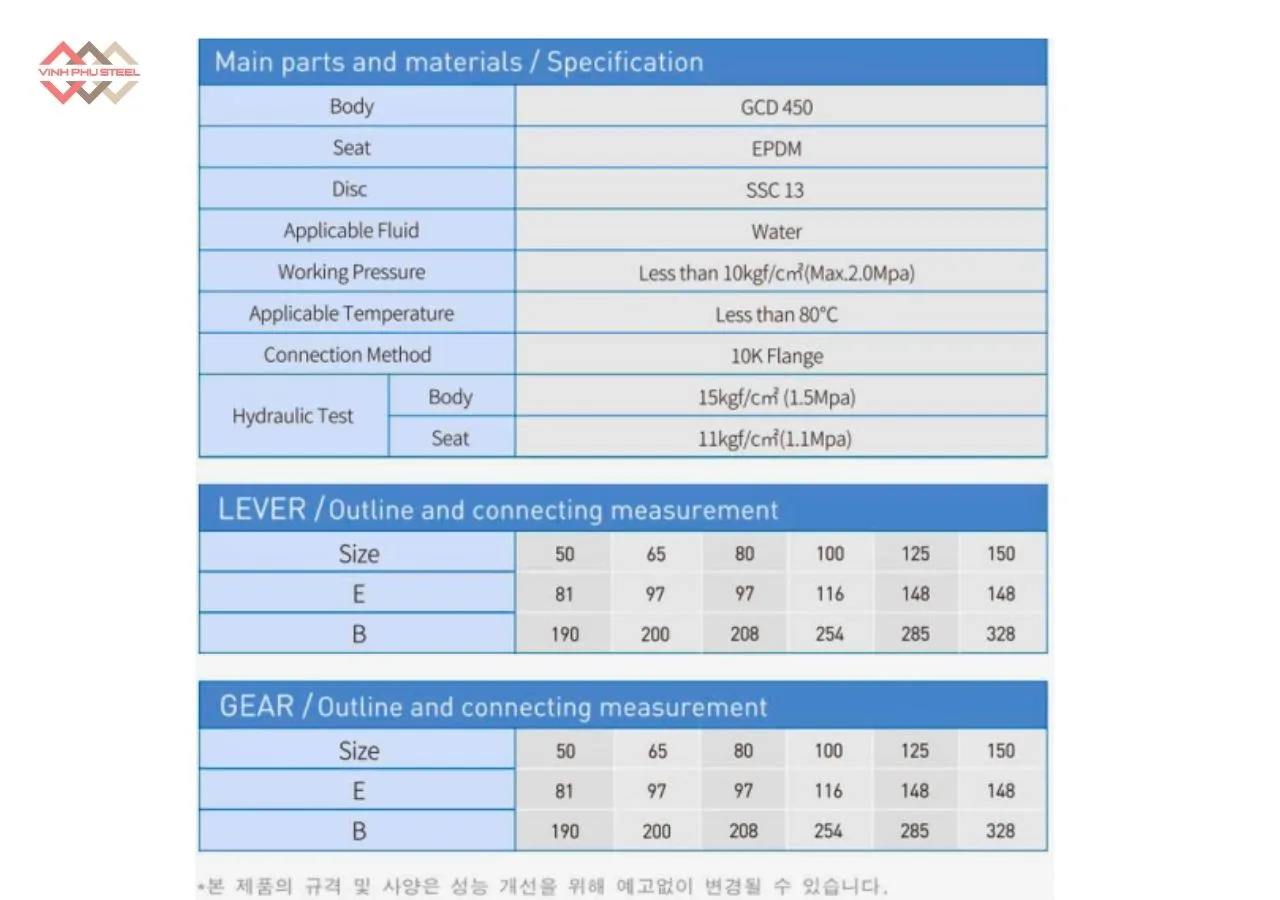

Thông Số Van Bướm Gang Nối Rãnh Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Gang dẻo
• Kiểu van: Van bướm – Butterfly Valve
• Kiểu kết nối: Nối rãnh – Grooved
• Điều khiển: Tay gạt – điện
• Kích thước van: DN40 – DN150.
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc:  Đến 80°C
• Môi trường sử dụng: Water
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 7)

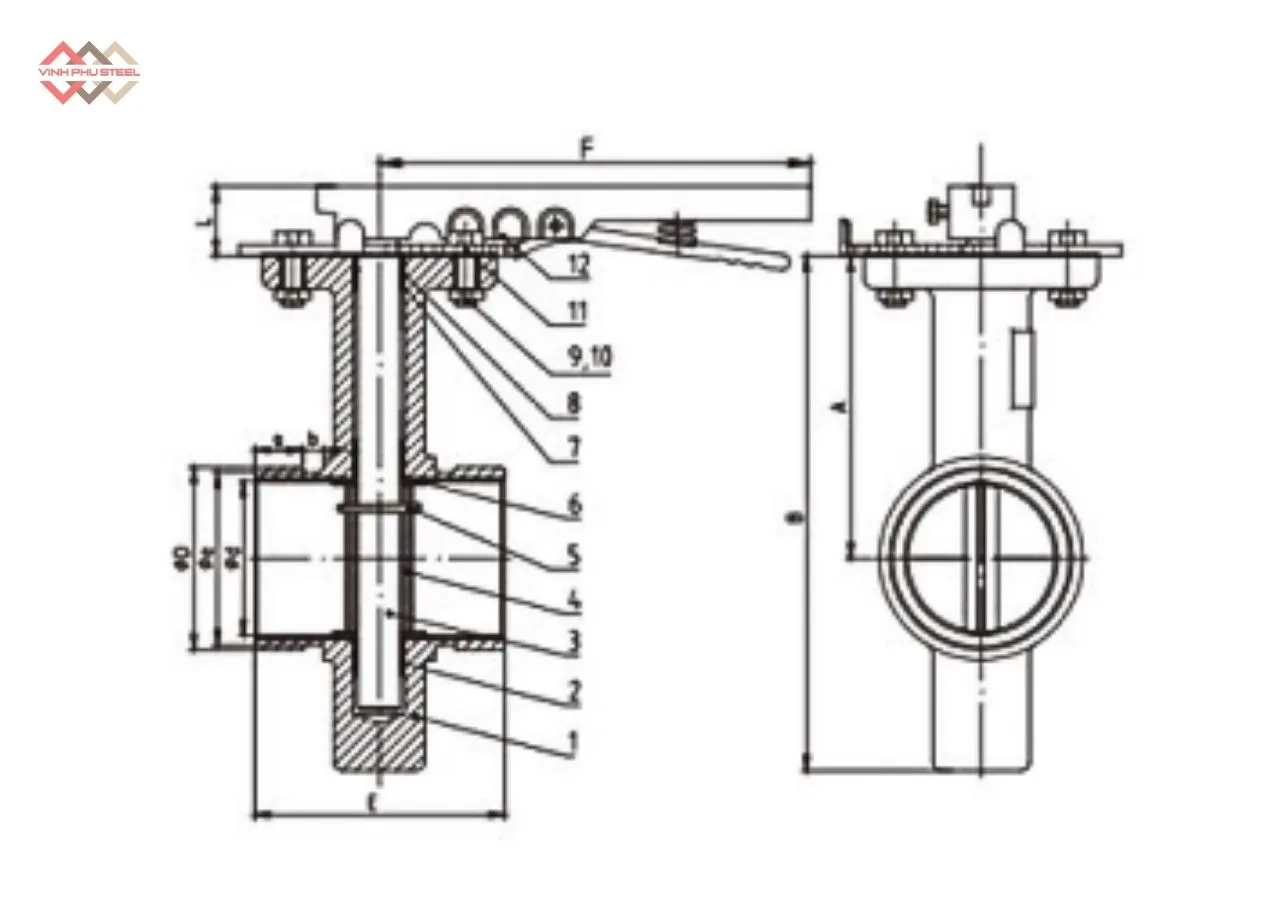

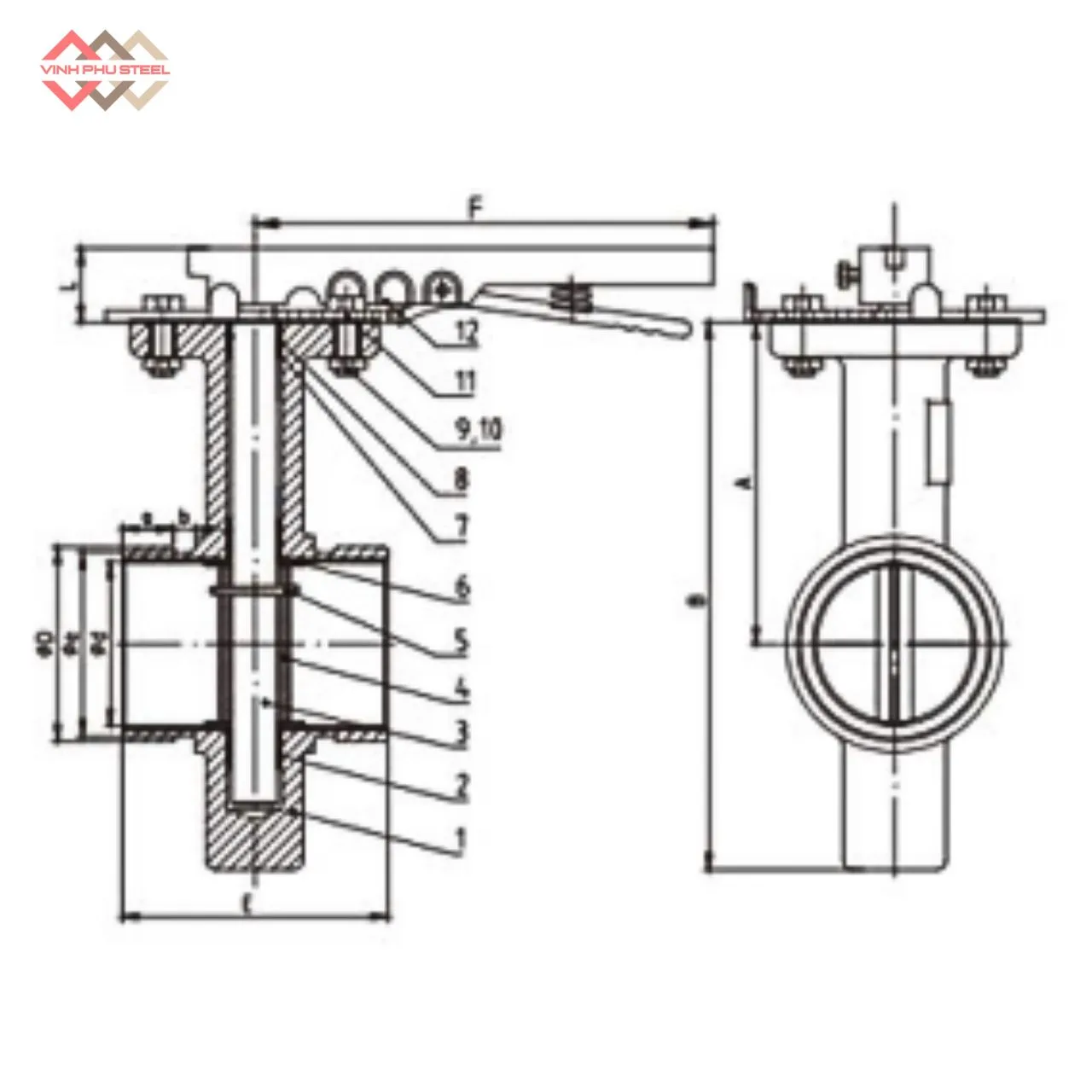

Cấu Tạo Van Bướm Gang Nối Rãnh Joeun Korea

Van bướm gang nối rãnh được thiết kế với kết cấu đơn giản nhưng chắc chắn, phù hợp cho các hệ thống PCCC, cấp thoát nước và HVAC. Cấu tạo cơ bản của van gồm các bộ phận sau:

Thân van

Thân van được chế tạo từ gang dẻo, có khả năng chịu lực và chịu áp suất tốt. Hai đầu thân van được gia công dạng nối rãnh, cho phép lắp đặt nhanh bằng khớp nối cơ khí, không cần hàn hay lắp mặt bích. Bề mặt thân van thường được phủ sơn epoxy nhằm chống ăn mòn và tăng tuổi thọ sử dụng.

Đĩa van

Đĩa van có dạng cánh bướm tròn, thực hiện chuyển động xoay 90 độ để đóng hoặc mở dòng chảy. Đĩa được gia công chính xác, giúp dòng chảy ổn định và giảm tổn thất áp suất trong quá trình vận hành.

Trục van

Trục van là bộ phận truyền lực từ tay gạt hoặc hộp số xuống đĩa van. Trục thường được làm từ thép không gỉ hoặc thép hợp kim, đảm bảo độ bền, khả năng chịu mài mòn và vận hành ổn định trong thời gian dài.

Gioăng làm kín

Gioăng làm kín được lắp giữa thân van và đĩa van, thường sử dụng vật liệu EPDM hoặc NBR. Bộ phận này có nhiệm vụ đảm bảo độ kín khít, hạn chế rò rỉ và giúp van làm việc hiệu quả trong các hệ thống dẫn nước.

Bộ phận vận hành

Van bướm gang nối rãnh có thể sử dụng tay gạt hoặc hộp số. Tay gạt phù hợp với các kích thước nhỏ, cho thao tác đóng mở nhanh. Hộp số thường dùng cho các kích thước lớn, giúp việc vận hành nhẹ nhàng và chính xác hơn.

Nhờ cấu tạo hợp lý và vật liệu bền bỉ, van bướm gang nối rãnh đáp ứng tốt yêu cầu kỹ thuật, dễ lắp đặt, bảo trì và được ứng dụng rộng rãi trong nhiều công trình.

Ứng Dụng Của Van Bướm Gang Nối Rãnh Joeun Korea

Van bướm gang nối rãnh được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ khả năng lắp đặt nhanh, vận hành ổn định và độ bền cao. Các ứng dụng tiêu biểu gồm:

Hệ thống phòng cháy chữa cháy (PCCC)

Đây là ứng dụng phổ biến nhất của van bướm gang nối rãnh. Van được lắp đặt trên các tuyến ống cấp nước chữa cháy, giúp đóng mở nhanh, đảm bảo an toàn và đáp ứng yêu cầu kỹ thuật của hệ thống PCCC.

Hệ thống cấp thoát nước

Van được sử dụng trong các hệ thống cấp nước sinh hoạt, cấp nước công nghiệp và thoát nước. Nhờ độ kín tốt và khả năng chịu áp lực, van đảm bảo kiểm soát dòng chảy hiệu quả và ổn định lâu dài.

Hệ thống HVAC

Trong các hệ thống điều hòa không khí và thông gió, van bướm gang nối rãnh giúp điều tiết lưu lượng nước lạnh, nước nóng, góp phần nâng cao hiệu suất vận hành của toàn hệ thống.

Nhà máy và khu công nghiệp

Van được lắp đặt trong các đường ống dẫn nước làm mát, nước kỹ thuật hoặc các hệ thống phụ trợ trong nhà máy, khu chế xuất nhờ độ bền cao và dễ bảo trì.

Công trình dân dụng và tòa nhà cao tầng

Van bướm gang nối rãnh được sử dụng trong hệ thống kỹ thuật của chung cư, trung tâm thương mại, bệnh viện, khách sạn, nơi yêu cầu thiết bị vận hành ổn định và thi công nhanh.

Ưu Điểm Của Van Bướm Gang Nối Rãnh

Van bướm gang nối rãnh được nhiều kỹ sư và nhà thầu lựa chọn nhờ sở hữu nhiều ưu điểm nổi bật trong quá trình thi công và vận hành:

Lắp đặt nhanh, dễ thi công

Thiết kế kết nối nối rãnh cho phép lắp đặt bằng khớp nối cơ khí, không cần hàn hay lắp mặt bích, giúp rút ngắn thời gian thi công và giảm chi phí nhân công.

Vận hành đơn giản, hiệu quả

Cơ cấu đóng mở dạng cánh bướm quay 90 độ giúp thao tác nhanh, nhẹ và dễ kiểm soát dòng chảy.

Độ kín cao, hạn chế rò rỉ

Gioăng làm kín chất lượng cao giúp van đảm bảo độ kín khít tốt, hoạt động ổn định trong thời gian dài.

Giảm rung động và giãn nở đường ống

Kết nối nối rãnh có khả năng hấp thụ rung động và bù giãn nở nhiệt, phù hợp với các hệ thống đường ống dài.

Trọng lượng nhẹ, tiết kiệm không gian

So với van bướm mặt bích, van bướm gang nối rãnh có kết cấu gọn nhẹ hơn, thuận tiện lắp đặt ở những vị trí hạn chế không gian.

Chi phí đầu tư và bảo trì hợp lý

Cấu tạo đơn giản, dễ tháo lắp giúp việc bảo trì, thay thế linh kiện nhanh chóng và tiết kiệm chi phí.

Hướng dẫn lắp đặt Van Bướm Gang Nối Rãnh Joeun Korea

Việc lắp đặt van bướm gang nối rãnh đúng kỹ thuật sẽ giúp van vận hành ổn định, đảm bảo độ kín và kéo dài tuổi thọ sử dụng. Dưới đây là các bước lắp đặt cơ bản được áp dụng phổ biến trong thực tế:

Bước 1: Kiểm tra trước khi lắp đặt

Trước khi lắp, cần kiểm tra tình trạng van và phụ kiện đi kèm như khớp nối rãnh, gioăng cao su, bulong – đai ốc. Đảm bảo van không bị nứt vỡ, cong trục và gioăng làm kín còn nguyên vẹn. Đồng thời, làm sạch đầu ống để tránh cặn bẩn ảnh hưởng đến độ kín.

Bước 2: Chuẩn bị vị trí lắp đặt

Đặt van vào đúng vị trí trên đường ống, đảm bảo hai đầu nối rãnh của van thẳng hàng với rãnh ống. Van nên được lắp ở vị trí thuận tiện cho việc vận hành và bảo trì, tránh các vị trí chịu rung động mạnh.

Bước 3: Lắp gioăng và khớp nối rãnh

Đặt gioăng cao su của khớp nối bao kín phần rãnh giữa ống và thân van. Sau đó lắp hai nửa khớp nối cơ khí bên ngoài gioăng, căn chỉnh đều hai bên.

Bước 4: Siết bulong cố định

Tiến hành siết bulong theo phương pháp đối xứng, siết đều lực từng bên để tránh lệch van hoặc làm biến dạng gioăng. Không siết quá chặt ngay từ đầu mà nên siết tăng dần đến khi đạt độ chắc chắn.

Bước 5: Kiểm tra và vận hành thử

Sau khi lắp xong, đóng mở van vài lần để kiểm tra độ trơn tru của đĩa van. Tiến hành cho hệ thống chạy thử với áp lực thấp, kiểm tra các vị trí nối xem có rò rỉ hay không trước khi đưa vào vận hành chính thức.

Lưu ý khi lắp đặt

Van bướm gang nối rãnh nên được lắp ở trạng thái hơi mở để tránh làm kẹt đĩa van. Không lắp van lệch tâm hoặc ép buộc vào đường ống không đồng trục. Việc tuân thủ đúng quy trình sẽ giúp van hoạt động an toàn và hiệu quả lâu dài.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình lắp đặt và vận hành van bướm gang nối rãnh, nếu không tuân thủ đúng kỹ thuật có thể phát sinh một số sự cố. Dưới đây là các vấn đề thường gặp và biện pháp khắc phục tương ứng:

Rò rỉ tại vị trí nối rãnh

Nguyên nhân thường do gioăng cao su lắp lệch, bề mặt rãnh ống không sạch hoặc bulong siết không đều lực.

Biện pháp là kiểm tra và làm sạch bề mặt rãnh trước khi lắp, đặt đúng vị trí gioăng và siết bulong theo thứ tự đối xứng, tăng lực siết từ từ để đảm bảo độ kín.

Van vận hành nặng, khó đóng mở

Nguyên nhân có thể do van lắp lệch trục, đĩa van bị cấn vào thành ống hoặc hệ thống đường ống không đồng tâm.

Biện pháp là căn chỉnh lại vị trí van, đảm bảo trục van thẳng hàng với đường ống và lắp van ở trạng thái hơi mở trong quá trình cố định.

Gioăng nhanh xuống cấp hoặc bị hư hỏng

Nguyên nhân thường do siết bulong quá chặt, sử dụng gioăng không phù hợp với môi trường làm việc hoặc nhiệt độ.

Biện pháp là sử dụng đúng loại gioăng theo khuyến nghị của nhà sản xuất, siết bulong đúng lực và kiểm tra định kỳ trong quá trình vận hành.

Rung động và tiếng ồn khi hệ thống hoạt động

Nguyên nhân có thể đến từ áp lực dòng chảy lớn, lắp đặt van tại vị trí có rung động mạnh hoặc hệ thống không được cố định chắc chắn.

Biện pháp là lựa chọn vị trí lắp đặt phù hợp, cố định đường ống chắc chắn và kiểm soát áp lực làm việc trong giới hạn cho phép.

Tuổi thọ van giảm, nhanh hỏng

Nguyên nhân thường do lắp đặt sai kỹ thuật, môi trường làm việc không phù hợp hoặc không bảo trì định kỳ.

Biện pháp là tuân thủ đúng hướng dẫn lắp đặt, sử dụng van đúng mục đích và thực hiện kiểm tra, bảo dưỡng theo định kỳ.

Nguyên Lý Hoạt Động Của Van Bướm Gang Nối Rãnh Joeun Korea

Van bướm gang nối rãnh hoạt động dựa trên chuyển động xoay của đĩa van (cánh bướm) quanh trục để thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy trong đường ống. Nguyên lý vận hành đơn giản, hiệu quả và dễ kiểm soát.

Khi van ở trạng thái đóng, đĩa van nằm vuông góc với hướng dòng chảy, che kín tiết diện ống. Gioăng làm kín ôm sát đĩa van, ngăn không cho lưu chất đi qua, đảm bảo độ kín của hệ thống.

Khi thực hiện mở van, người vận hành tác động lực lên tay gạt hoặc hộp số. Lực này được truyền qua trục van, làm đĩa van xoay dần một góc nhất định. Khi đĩa van xoay song song với hướng dòng chảy, van đạt trạng thái mở hoàn toàn, lưu chất đi qua gần như không bị cản trở.

Trong quá trình điều tiết lưu lượng, đĩa van có thể dừng ở các góc mở khác nhau giữa trạng thái đóng và mở hoàn toàn. Việc thay đổi góc xoay của đĩa giúp kiểm soát lưu lượng dòng chảy theo nhu cầu sử dụng.

Van Bướm Áp Lực 10K Là Gì

Van bướm áp lực 10K là loại van bướm được thiết kế để làm việc ở áp suất danh định 10K, trong đó ký hiệu “K” xuất phát từ tiêu chuẩn JIS (Nhật Bản).

1. Áp lực 10K là gì?

• 10K tương đương với áp suất làm việc tối đa khoảng 10 kgf/cm²
• Quy đổi ra đơn vị phổ biến:
  • ≈ 10 bar
  • ≈ 1.0 MPa

Áp lực 10K là mức áp suất rất phổ biến trong các hệ thống nước, đặc biệt là hệ thống PCCC, cấp thoát nước, HVAC.

2. Van bướm áp lực 10K hoạt động như thế nào?

Van được thiết kế với:

• Thân van đủ dày để chịu áp
• Đĩa van và trục van có độ bền cơ học cao
• Gioăng làm kín (thường EPDM hoặc NBR) chịu được áp lực 10K
  → Đảm bảo van không rò rỉ, không biến dạng khi hệ thống làm việc ở áp suất định mức.

3. Ứng dụng của van bướm áp lực 10K

Van bướm áp lực 10K thường được sử dụng trong:

• Hệ thống PCCC
• Hệ thống cấp nước sinh hoạt và công nghiệp
• Hệ thống HVAC
• Đường ống nước trong nhà máy, khu công nghiệp

4. So sánh nhanh: van bướm 10K và 16K

• 10K: dùng cho hệ thống nước tiêu chuẩn, áp lực trung bình, chi phí hợp lý
• 16K: dùng cho hệ thống áp lực cao hơn, yêu cầu kỹ thuật khắt khe hơn, giá thành cao hơn

Tóm lại, van bướm áp lực 10K là lựa chọn tối ưu cho các hệ thống nước phổ biến hiện nay, đảm bảo cân bằng giữa độ an toàn – hiệu quả – chi phí.

Nhà Cung Cấp Van Bướm Gang Nối Rãnh Joeun Korea

Van Bướm Gang Nối Rãnh Joeun Korea là dòng van công nghiệp chất lượng cao, được sản xuất theo tiêu chuẩn kỹ thuật Hàn Quốc, đáp ứng tốt các yêu cầu khắt khe trong hệ thống PCCC, cấp thoát nước và HVAC. Sản phẩm sở hữu thiết kế chắc chắn, kết nối nối rãnh linh hoạt, khả năng chịu áp lực 10K và độ kín cao, giúp vận hành ổn định và an toàn trong suốt quá trình sử dụng.

Với kinh nghiệm và uy tín trong lĩnh vực cung ứng vật tư công nghiệp, Thép Vinh Phú là đơn vị phân phối van bướm gang nối rãnh Joeun Korea chính hãng, đảm bảo đầy đủ chứng từ, nguồn gốc xuất xứ rõ ràng và chất lượng đồng bộ. Chúng tôi luôn chú trọng tư vấn giải pháp phù hợp cho từng công trình, đồng thời cam kết giá thành cạnh tranh, nguồn hàng sẵn kho và tiến độ giao hàng nhanh chóng.

Lựa chọn van bướm gang nối rãnh Joeun Korea do Thép Vinh Phú cung cấp không chỉ giúp đảm bảo yêu cầu kỹ thuật cho hệ thống mà còn mang lại hiệu quả kinh tế và sự an tâm lâu dài cho khách hàng và đối tác.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất
