Van Bi Nổi API Joeun Korea – API Floating Ball Valve

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, Van bi nổi API đóng vai trò quan trọng trong việc điều tiết và ngắt dòng chất lỏng hoặc khí với độ chính xác cao. Van Bi Nổi API Joeun Korea là một trong những lựa chọn hàng đầu, kết hợp thiết kế tiêu chuẩn API hiện đại với chất lượng chế tạo chính hãng từ Hàn Quốc. Sản phẩm không chỉ đảm bảo hiệu suất vận hành ổn định, tuổi thọ cao mà còn mang đến sự an tâm tuyệt đối cho các dự án công nghiệp yêu cầu áp suất lớn, nhiệt độ cao hay môi trường ăn mòn khắc nghiệt.

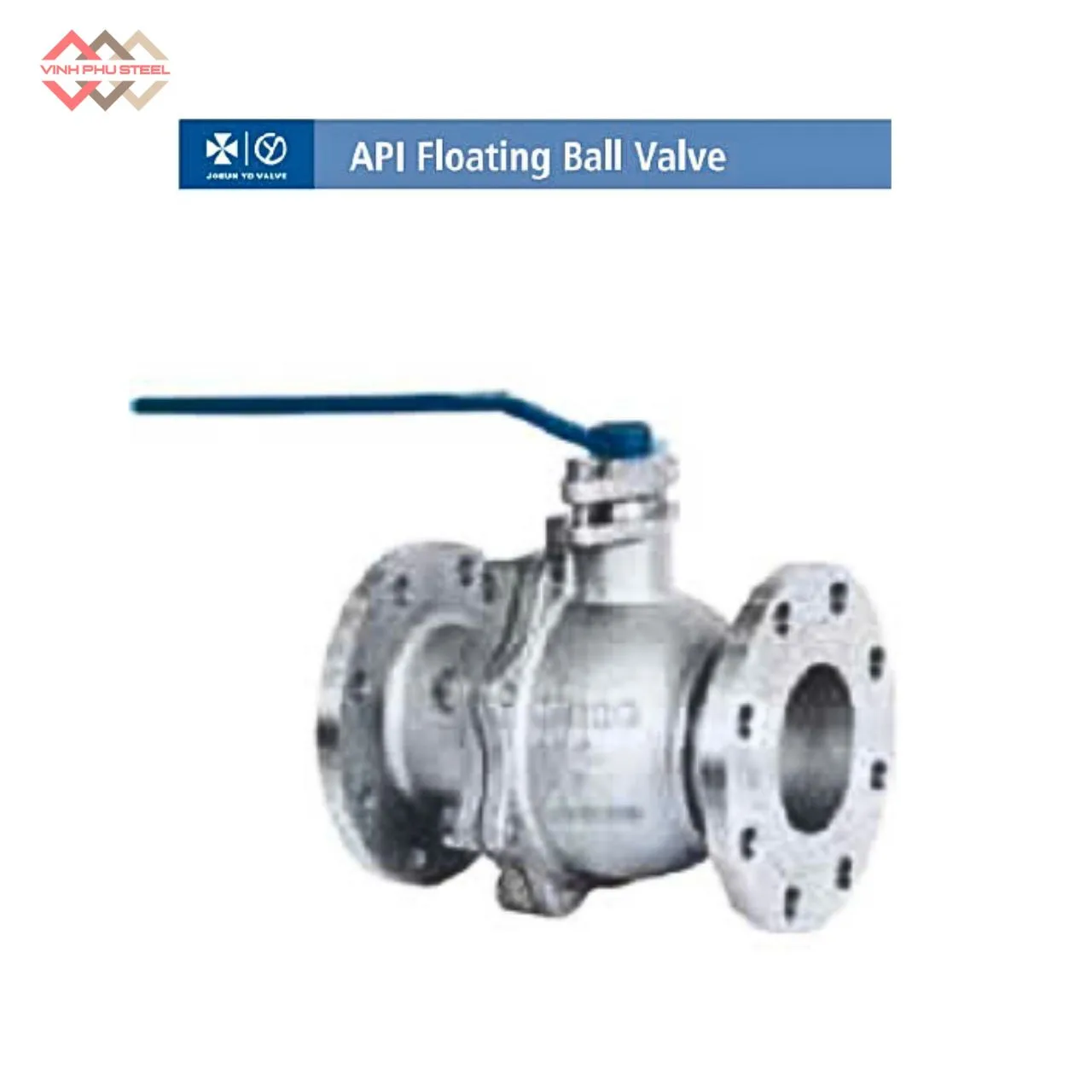

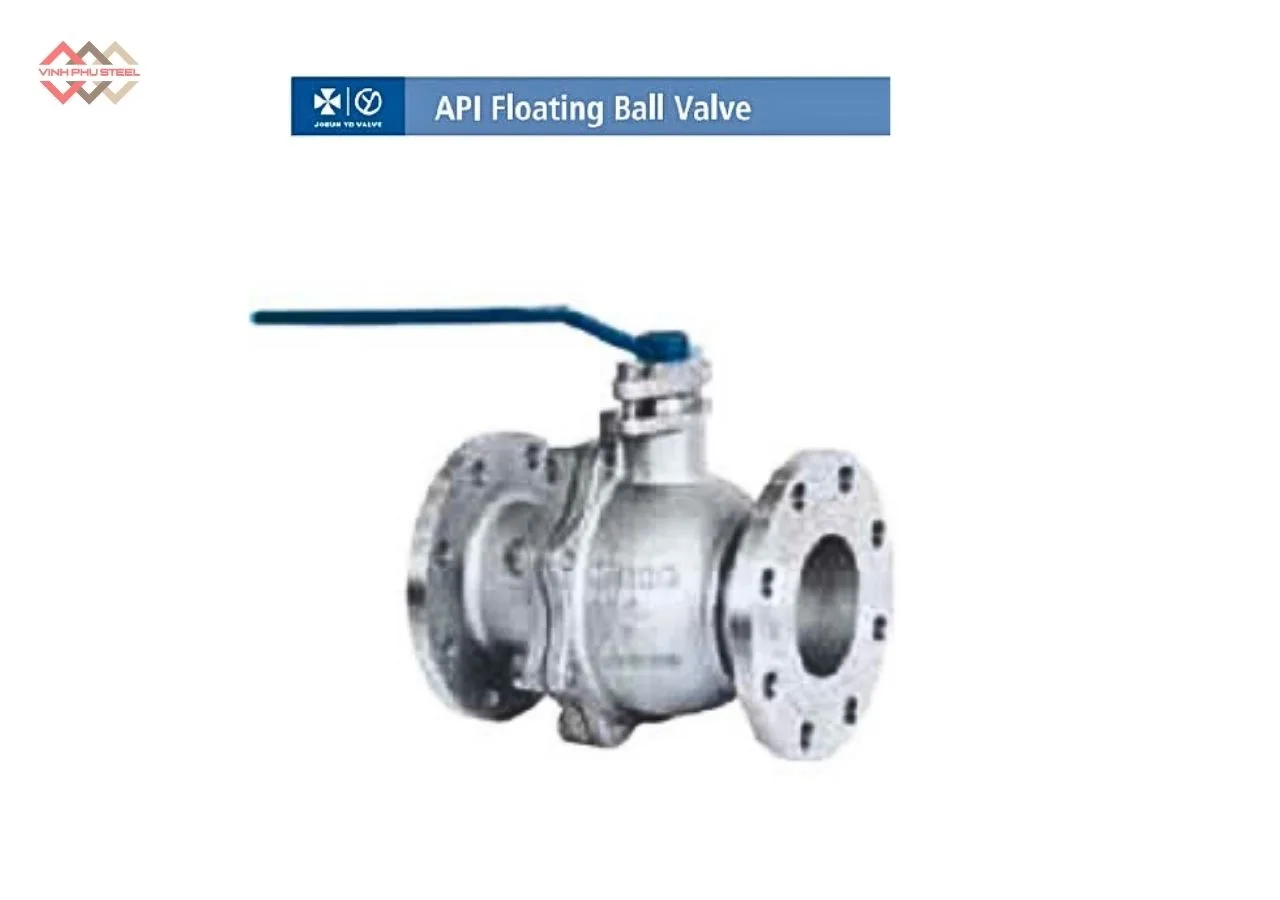

Van Bi Nổi API Joeun Korea – API Floating Ball Valve

Van bi nổi API (API Floating Ball Valve) là một loại van bi được thiết kế theo tiêu chuẩn API (American Petroleum Institute) và có đặc điểm quả bi “nổi” trong thân van, nghĩa là quả bi không cố định, có thể dịch chuyển nhẹ theo áp lực dòng chảy để ép vào ghế van, đảm bảo khả năng đóng kín tốt. Đây là loại van phổ biến trong các hệ thống dầu khí, hóa chất, khí nén, nước và hơi.

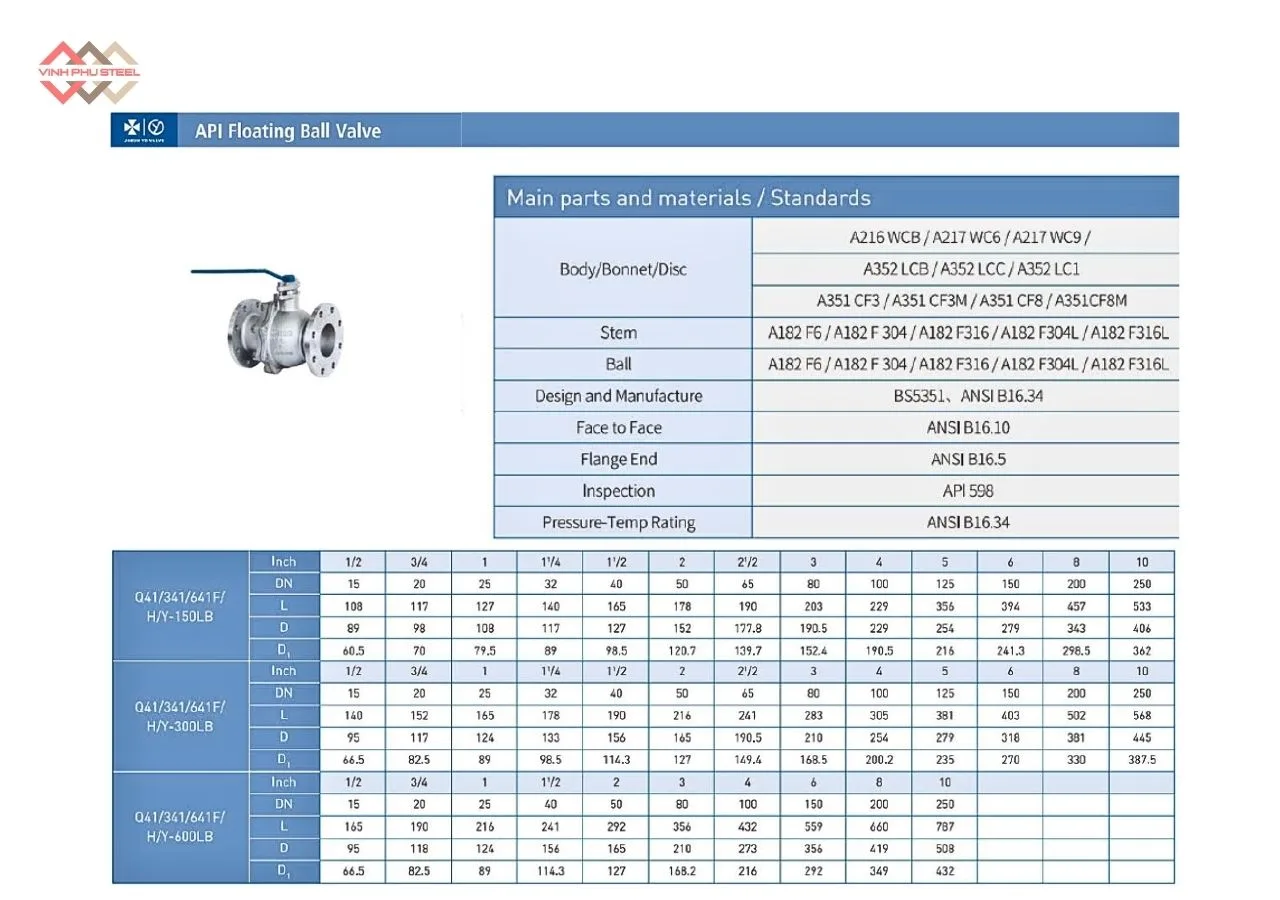

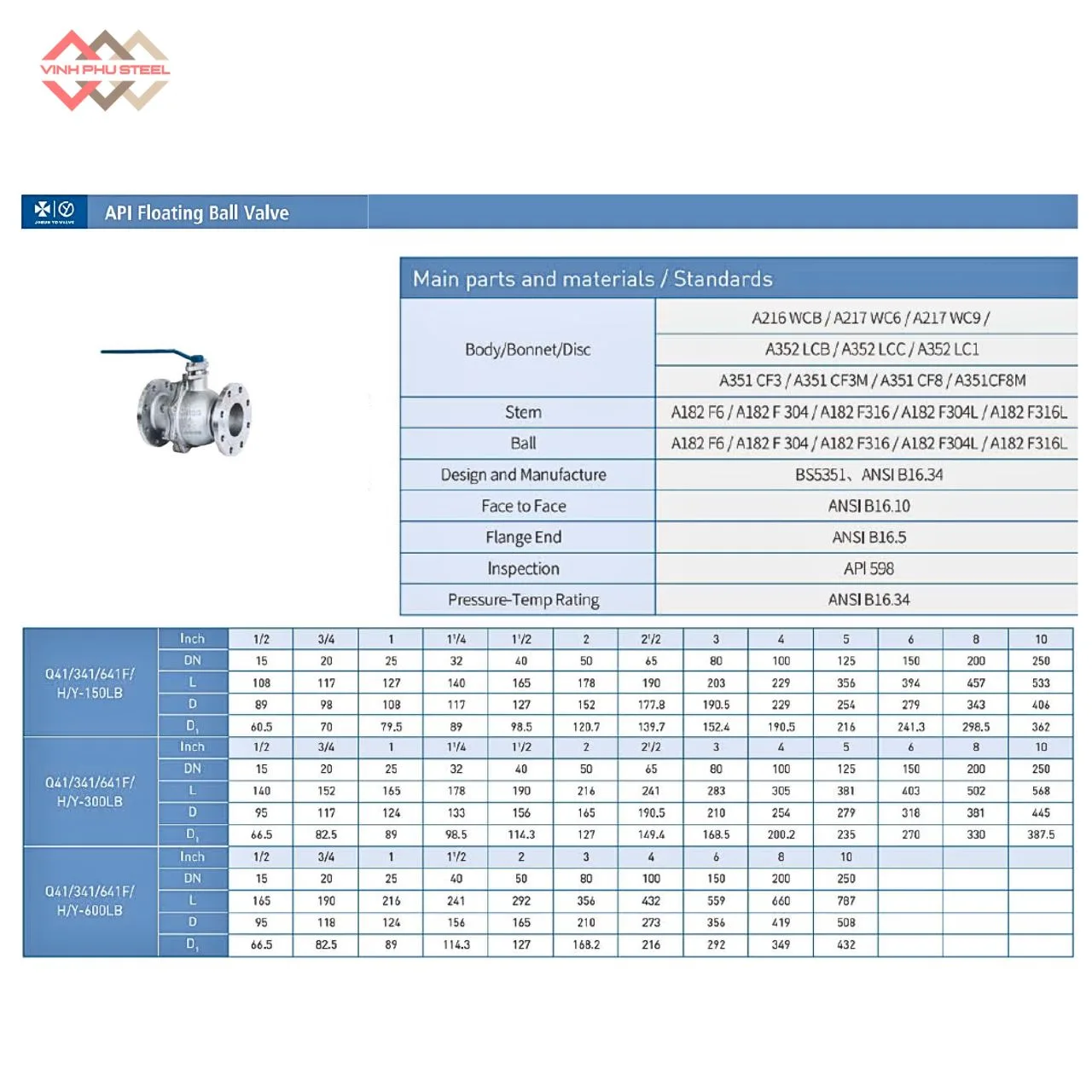

Thông Số Kỹ Thuật Van Nổi API Joeun Korea

Thông số kỹ thuật API Floating Ball Valve:

• Thương hiệu: Joeun Korea
• Kiểu van: Van Bi Nổi tiêu chuẩn API
• Kích thước (DN): DN15 – DN250
• Vật liệu thân van: Nhiều loại vât liệu
• Kết nối: Mặt bích tiêu chuẩn JIS, DIN hoặc ANSI
• Ứng dụng: Hệ thống đường ống nước, dung dịch.
• Vận hành: Tay gạt (Manual Lever)
• Nhà phân phối:Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 42)

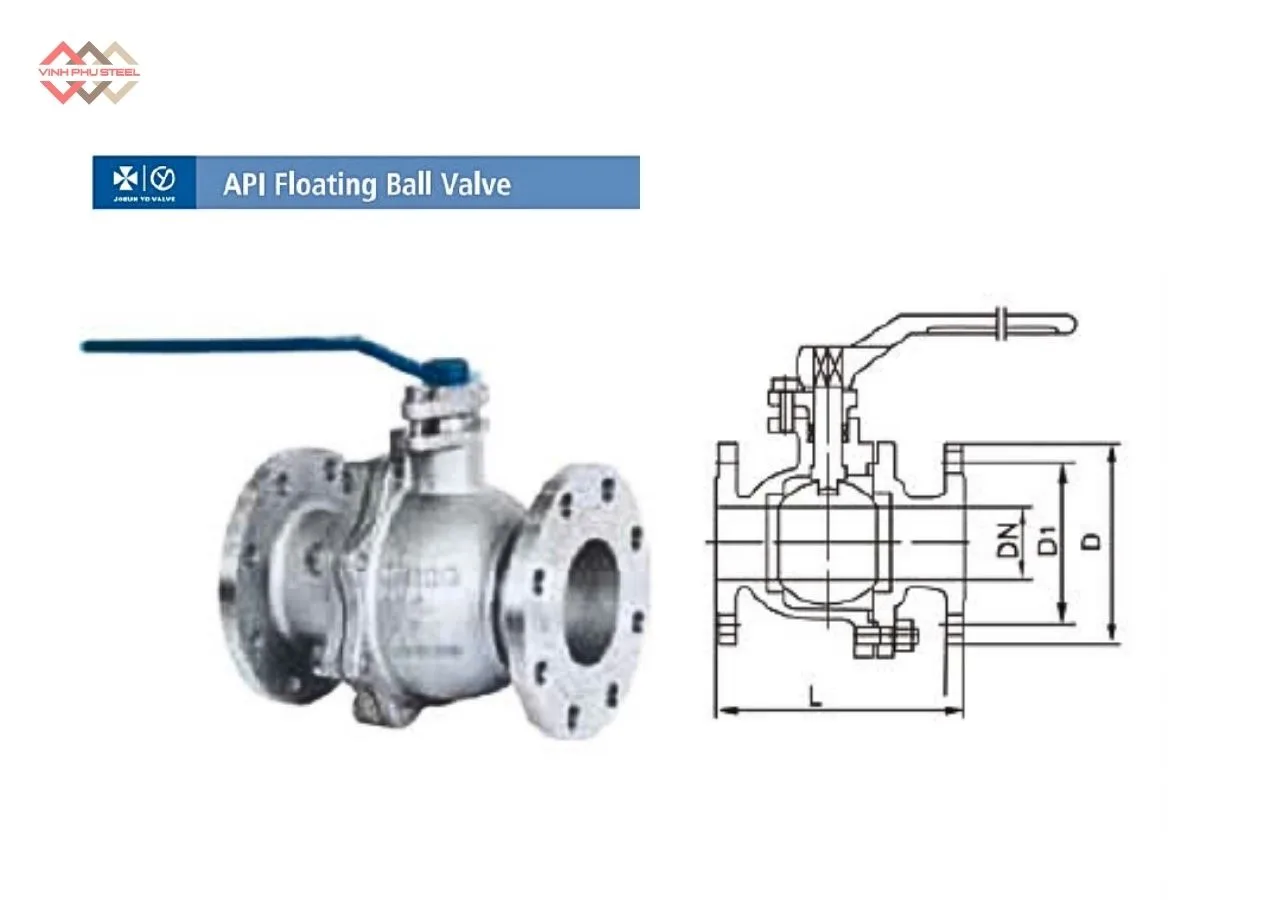

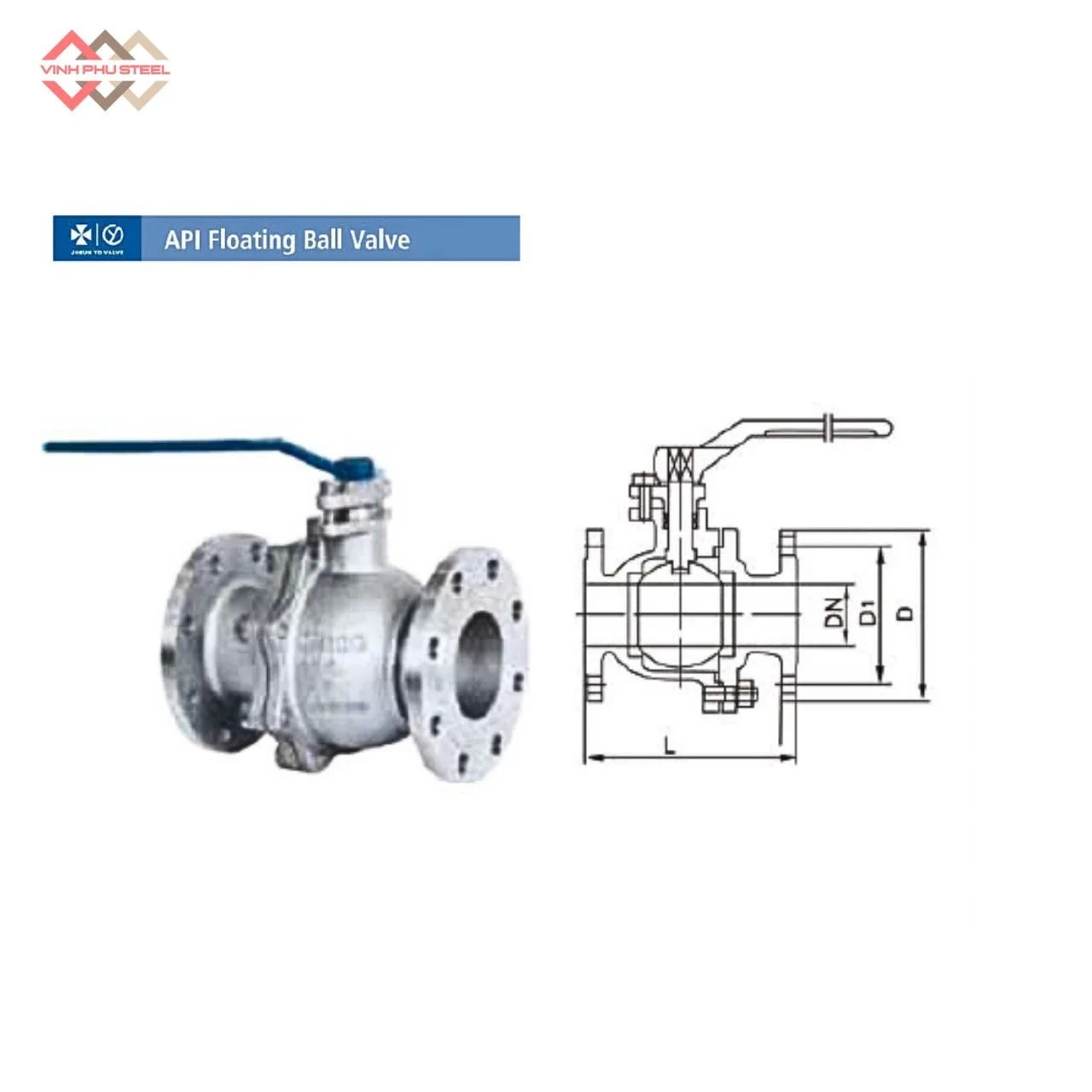

Cấu Tạo Van Bi Nổi API Joeun Korea (Tiêu Chuẩn API 6D / API 598)

Van bi nổi API là loại van bi có quả bi không cố định bởi trục dưới, mà “nổi” trong thân van và dịch chuyển nhẹ dưới áp lực môi chất để tạo độ kín. Thiết kế và chất lượng được kiểm soát theo API 6D (thiết kế – chế tạo – thử áp lực) và API 598 (kiểm tra – thử kín).

1. Thân van (Body) – API 6D

• Kết cấu: 1 mảnh / 2 mảnh / 3 mảnh tùy dòng sản phẩm.
• Vật liệu: A216 WCB, A105, CF8, CF8M, Duplex, hợp kim chịu ăn mòn.
• Kết nối: Flanged ASME B16.5/B16.47, Butt-weld ASME B16.25, hoặc Threaded.
• Được thiết kế theo áp lực Class 150–1500, phù hợp tiêu chuẩn API 6D.

2. Quả bi nổi (Floating Ball) – API 6D

• Không có trục dưới, cho phép bi dịch chuyển theo áp lực dòng chảy.
• Khi đóng van, bi bị ép vào ghế van phía hạ lưu để tạo độ kín 1 phía.
• Vật liệu: Inox 304/316/316L hoặc mạ Ni, Chrome, hoặc phủ hợp kim cứng.
• Gia công bề mặt theo dung sai API để đảm bảo độ mượt khi đóng/mở.

3. Ghế van (Seat Ring) – API 6D

• Loại ghế cố định (fixed seat), không trượt như van bi trunnion.
• Vật liệu: PTFE, RPTFE, PEEK, TFM hoặc kim loại theo ứng dụng nhiệt/áp cao.
• Thiết kế đảm bảo kín hạ lưu (single-side sealing).
• Kiểm tra khả năng kín ghế theo API 598.

4. Trục van (Stem) – API 6D

• Trục duy nhất từ phía trên, liên kết với bi bằng cơ cấu chống tuột (anti-blowout).
• Vật liệu: Inox 304/316, hợp kim cường độ cao.
• Đảm bảo không rò rỉ qua trục theo giới hạn API 6D.

5. Gioăng làm kín & Packing – API 6D

• Gioăng thân: PTFE, Graphite hoặc kim loại mềm tùy nhiệt độ.
• Packing trục: PTFE hoặc Graphite, chịu nhiệt và ma sát cao.
• Kiểm tra rò rỉ qua trục theo tiêu chuẩn API 598 Leak Test.

6. Nắp van (Bonnet)

• Thiết kế bắt bulong (bolted bonnet) theo API 6D.
• Chứa packing, đảm bảo độ kín khi vận hành áp lực cao.
• Tương thích chuẩn ISO 5211 để lắp actuator.

7. Bộ vận hành (Operator)

• Tay gạt (lever hand) cho DN nhỏ.
• Tay quay (gear operator) cho DN lớn hoặc áp lực cao.
• Hoặc bộ truyền động điện/khí nén theo ISO 5211.

Hướng Dẫn Lắp Đặt Van Bi Nổi API Nối Bích Hàn Quốc

Việc lắp đặt Van bi nổi API Joeun Korea theo tiêu chuẩn API 6D / API 598 cần tuân thủ đúng quy trình để đảm bảo độ kín, độ bền và an toàn vận hành của hệ thống đường ống.

1. Chuẩn Bị Trước Khi Lắp Đặt

• Kiểm tra van: bề mặt thân van, đệm, gioăng, bi và trục phải hoàn toàn sạch, không hư hỏng.
• Kiểm tra tiêu chuẩn mặt bích: phải trùng khớp với tiêu chuẩn mặt bích của van (RF, RTJ hoặc FF).
• Đảm bảo khoảng trống đủ để thao tác lắp đặt và vận hành tay gạt / hộp số.

2. Căn Chỉnh Đường Ống

• Đặt hai đầu mặt bích đường ống thẳng hàng, không được lệch tâm để tránh ứng lực lên thân van.
• Khoảng cách giữa hai mặt bích phải phù hợp, không ép hoặc kéo giãn van khi đưa vào vị trí.

3. Lắp Van Vào Đường Ống

• Đặt van vào đúng vị trí, đảm bảo hướng dòng chảy theo ký hiệu trên thân van (nếu có).
• Lắp bulong đều quanh mặt bích, dùng long đền phù hợp theo tiêu chuẩn kỹ thuật.
• Siết bulong theo hình chữ thập, siết từng bước để mặt bích được nén đều và tránh cong vênh.

4. Kiểm Tra Sau Khi Lắp

• Vận hành thử tay gạt hoặc bộ điều khiển để kiểm tra độ trơn tru của bi.
• Tăng áp thử theo tiêu chuẩn API 598 để kiểm tra độ kín.
• Đảm bảo không có hiện tượng rò rỉ tại thân, trục và mặt bích.

5. Vận Hành Ban Đầu

• Mở – đóng van vài lần để đảm bảo bi và seat tiếp xúc đều.
• Đưa hệ thống vào vận hành với áp suất tăng dần để tránh sốc áp.

Ưu Điểm Của Van Bi Nổi API Joeun Korea – Hàn Quốc

Van bi nổi API được lựa chọn rộng rãi trong các hệ thống đường ống nhờ khả năng vận hành ổn định, độ kín ưu việt và độ bền cao. Dưới đây là những ưu điểm nổi bật nhất của dòng van này:

1. Khả năng kín tuyệt đối theo chuẩn API 598

Cấu trúc bi nổi dịch chuyển tự do khi đóng, tạo lực ép lên seat để đạt độ kín tuyệt đối. Tất cả sản phẩm đạt chuẩn API 598 đều được kiểm tra rò rỉ nghiêm ngặt trước khi xuất xưởng.

2. Thiết kế nối bích chắc chắn – an toàn

Kiểu kết nối mặt bích (Flanged End) giúp việc lắp đặt chắc chắn, ổn định, giảm rung lắc và hạn chế rò rỉ so với kiểu ren. Đây là cấu hình lý tưởng cho môi trường áp lực cao và đường ống có đường kính lớn.

3. Vận hành nhẹ – momen xoắn thấp

Nhờ bi được treo tự do và seat đàn hồi, lực đóng mở nhỏ hơn so với van bi trunnion. Người vận hành dễ dàng sử dụng tay gạt hoặc hộp số, giảm mệt mỏi khi thao tác nhiều lần.

4. Cấu tạo đơn giản – dễ bảo trì

Số lượng bộ phận ít, tháo lắp thuận tiện, tiết kiệm thời gian trong quá trình bảo dưỡng. Seat, gioăng làm kín và thân van đều có thể thay mới nhanh chóng.

5. Độ bền cao, phù hợp môi trường khắc nghiệt

Vật liệu thép carbon, thép hợp kim hoặc inox (SS304/316) giúp van chống ăn mòn, chịu áp lực và giữ hoạt động ổn định lâu dài trong môi trường hóa chất, dầu khí hoặc nước biển.

6. Chi phí đầu tư hợp lý

So với trunnion ball valve, van bi nổi có giá thành thấp hơn, thích hợp cho các hệ thống cần số lượng lớn hoặc yêu cầu kinh tế.

Ứng Dụng Của Van Bi Nổi API Joeun Hàn Quốc

Nhờ thiết kế đơn giản nhưng hiệu quả cao, van bi nổi API được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là những lĩnh vực ứng dụng phổ biến nhất:

1. Ngành dầu khí – Oil & Gas

Dùng cho các tuyến ống vận chuyển dầu thô, LPG, khí đốt, condensate. Van đáp ứng tốt áp lực, chịu nhiệt và độ kín theo chuẩn API 6D.

2. Công nghiệp hóa chất – Petrochemical

Khả năng chống ăn mòn và đóng kín tốt giúp van vận hành ổn định trong môi trường hóa chất độc hại, đặc biệt là các dung môi và acid nhẹ.

3. Nhà máy điện – hệ thống nhiệt điện – điện khí

Sử dụng để kiểm soát lưu lượng môi chất nóng và dầu truyền nhiệt tại các tổ máy và đường ống phụ trợ.

4. Hệ thống cấp nước – xử lý nước – PCCC

Phù hợp cho đường ống nước sạch, nước công nghiệp, nước thải và hệ thống phòng cháy chữa cháy nhờ đóng mở nhanh và ít rò rỉ.

5. Công nghiệp thực phẩm, đồ uống và dược phẩm

Với vật liệu inox, van dễ vệ sinh, hạn chế bám bẩn và đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt.

6. Hệ thống HVAC và cơ sở hạ tầng công nghiệp

Được dùng trong chiller, cooling tower, đường ống khí nén và các hệ thống phụ trợ khác nhờ độ ổn định cao.

7. Kho bể, trạm bơm, trạm phân phối

Thích hợp cho môi chất dạng khí hoặc lỏng, đặc biệt trong các hệ thống yêu cầu đóng ngắt nhanh, tin cậy và dễ bảo trì.

Những Vấn Đề Thường Gặp Khi Sử Dụng Van Bi Nổi API Joeun

Trong quá trình vận hành, van bi nổi có thể gặp một số lỗi kỹ thuật ảnh hưởng đến độ kín, khả năng đóng/mở hoặc tuổi thọ. Hiểu rõ các sự cố phổ biến giúp người dùng xử lý nhanh và giảm thiểu rủi ro.

1. Rò rỉ tại vị trí mặt bích

Nguyên nhân:

• Siết bulong không đều hoặc chưa đủ lực
• Gioăng làm kín (gasket) hư hỏng do nhiệt/áp
• Bề mặt bích không phẳng hoặc bị ăn mòn

Biện pháp:

• Siết bulong theo hình sao, đúng lực siết tiêu chuẩn
• Thay gasket tương thích vật liệu và áp lực
• Làm sạch hoặc gia công lại bề mặt bích nếu cần

2. Rò rỉ tại trục (stem) hoặc thân van

Nguyên nhân:

• Gioăng stem bị mòn hoặc chai cứng
• Áp lực cao vượt khả năng chịu tải
• Lỗi hàn hoặc nứt thân van (hiếm gặp)

Biện pháp:

• Thay bao gioăng (packing) hoặc gasket mới
• Kiểm tra lại thông số áp lực so với API 6D
• Ngưng vận hành nếu phát hiện nứt thân – thay van mới

3. Van đóng/mở nặng hoặc bị kẹt

Nguyên nhân:

• Cặn bẩn, rỉ sét hoặc dị vật kẹt trong lòng van
• Seat mòn hoặc biến dạng
• Lâu ngày không vận hành

Biện pháp:

• Xả đường ống, vệ sinh lòng van
• Thay seat mới đúng chủng loại
• Bôi trơn trục và cơ cấu truyền động

4. Không đạt độ kín theo API 598

Nguyên nhân:

• Sai hướng lắp đặt
• Seat hư hoặc bi bị xước
• Áp suất thử vượt mức cho phép

Biện pháp:

• Kiểm tra hướng dòng lưu chất (Flow Direction)
• Thay seat và đánh giá lại bi
• Thử kín lại theo đúng quy trình API 598

5. Ăn mòn – oxy hóa trong môi trường hóa chất hoặc nước biển

Nguyên nhân:

• Chọn sai vật liệu thân van
• Lớp phủ bảo vệ bị mòn

Biện pháp:

• Chọn vật liệu inox 316 hoặc hợp kim chống ăn mòn
• Kiểm tra định kỳ lớp phủ epoxy / lớp chống ăn mòn

Hướng Dẫn Bảo Dưỡng Van Bi Nổi API Đúng Cách

Bảo dưỡng định kỳ giúp van hoạt động ổn định, kéo dài tuổi thọ và đảm bảo an toàn theo tiêu chuẩn API 6D.

1. Vận hành thử van định kỳ

• Thực hiện đóng/mở 1–2 lần/tháng để tránh kẹt bi hoặc kẹt seat
• Đặc biệt quan trọng đối với hệ thống ít hoạt động

2. Kiểm tra độ kín và trạng thái seat

• Test rò rỉ theo kiểu Bubble Test hoặc Hydro Test
• Quan sát seat xem có biến dạng, chai cứng hay không

3. Làm sạch lòng van và đường ống

• Xả cặn bẩn, tạp chất trước khi đưa van vào vận hành
• Trong môi trường hóa chất, nên vệ sinh thường xuyên hơn

4. Kiểm tra bulong – mặt bích

• Siết lại bulong sau 48–72 giờ vận hành đầu tiên
• Kiểm tra định kỳ mỗi 3–6 tháng tùy mức độ tải

5. Bôi trơn trục và cơ cấu truyền động

• Dùng mỡ chuyên dụng chịu nhiệt/áp
• Giúp giảm momen xoắn và tăng độ mượt khi vận hành

6. Đánh giá tổng thể thân van

• Quan sát vết nứt, ăn mòn, bong lớp phủ
• Thay mới ngay khi phát hiện dấu hiệu nguy hiểm

Van Bi Tiêu Chuẩn API 6D Là Gì?

Van bi tiêu chuẩn API 6D là dòng van được thiết kế, sản xuất và kiểm tra theo tiêu chuẩn API 6D – Pipeline and Piping Valves của Viện Dầu Khí Hoa Kỳ (American Petroleum Institute).

Tiêu chuẩn API 6D quy định các yêu cầu về:

• Thiết kế thân van, bi, seat, trục
• Kích thước, vật liệu, độ bền cơ học
• Áp suất – nhiệt độ làm việc
• Vận hành, an toàn, độ kín
• Quy trình thử nghiệm áp lực và độ bền

Van bi đạt API 6D thường được sử dụng trong đường ống dầu khí, khí đốt, hóa chất và các hệ thống công nghiệp áp lực cao, nơi yêu cầu độ tin cậy và an toàn tuyệt đối

Van Bi Kiểm Định API 598 Là Gì?

Van bi kiểm định API 598 là van được thử nghiệm theo tiêu chuẩn API 598 – Valve Inspection and Testing, quy định các yêu cầu kiểm tra chất lượng cuối cùng trước khi xuất xưởng.

API 598 bao gồm các bài kiểm tra quan trọng như:

• Hydrostatic Test: Thử áp lực nước cho thân van
• Seat Leakage Test: Kiểm tra độ kín của seat bằng nước hoặc khí
• Shell Test: Kiểm tra độ bền thân van
• Backseat Test (nếu có backseat)
• Kiểm tra ngoại quan, vật liệu, độ hoàn thiện

Van bi đạt kiểm định API 598 đảm bảo:

• Độ kín tuyệt đối, không rò rỉ
• Hoạt động ổn định, chịu áp lực cao
• Đảm bảo an toàn, phù hợp ứng dụng dầu khí – công nghiệp nặng

Mối Quan Hệ Giữa API 6D và API 598

• API 6D: quy định thiết kế – sản xuất – thông số kỹ thuật
• API 598: quy định phương pháp kiểm tra – thử kín – thử chịu áp

Một van bi đạt chuẩn API 6D thường phải vượt qua kiểm định API 598 trước khi xuất xưởng.

Mua Van Bi Nổi API Ở Đâu Uy Tín & Giá Tốt

Thép Vinh Phú là đơn vị phân phối van công nghiệp uy tín, chuyên cung cấp van bi nổi API, van bi trunnion, van bướm, van cổng, khớp nối giãn nở, cùng nhiều thiết bị đường ống cao cấp phục vụ ngành dầu khí – hóa chất – nước – PCCC – HVAC.

Tại sao nên mua van bi nổi API tại Thép Vinh Phú?

• Hàng chính hãng 100% từ Jouen Korea và các thương hiệu quốc tế.
• Đạt tiêu chuẩn API 6D / API 598, đầy đủ CO, CQ, chứng chỉ kiểm định.
• Giá cạnh tranh, chiết khấu tốt cho đại lý – nhà thầu – dự án.
• Tư vấn kỹ thuật chuẩn, hỗ trợ chọn đúng model phù hợp áp lực, nhiệt độ và môi chất.
• Giao hàng nhanh, kho số lượng lớn, đáp ứng tiến độ công trình.
• Hỗ trợ lắp đặt & bảo hành trọn gói, cam kết sự hài lòng của khách hàng.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất
