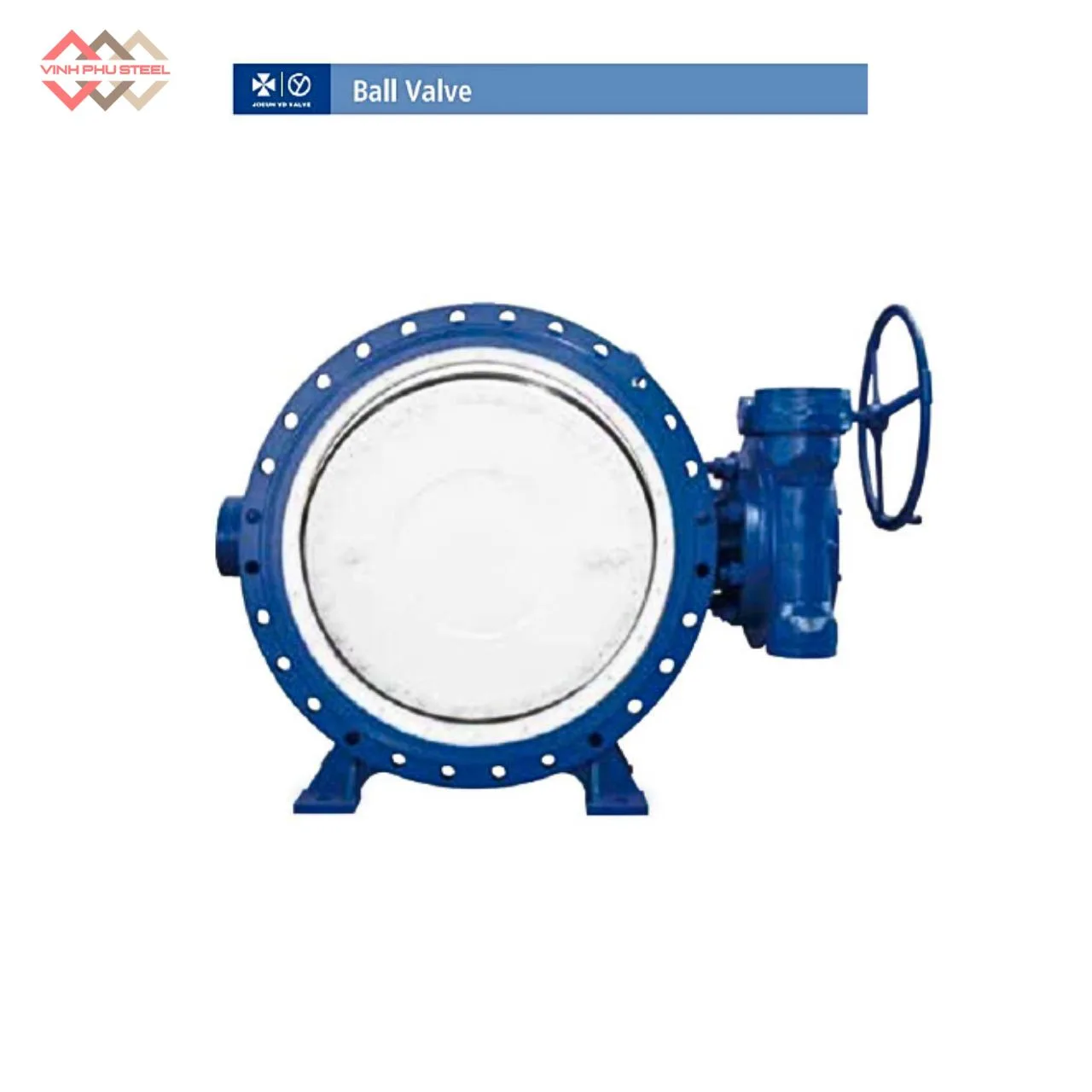

Van Bi Joeun Korea – Ball Valve

Mô tả

Trong các hệ thống ống dẫn nước, khí, dầu hay hóa chất, việc kiểm soát dòng chảy chính xác và an toàn là yếu tố then chốt để hệ thống vận hành hiệu quả. Van Bi Joeun Korea (Ball Valve) là giải pháp lý tưởng, kết hợp thiết kế hiện đại và vật liệu chất lượng cao giúp đóng mở nhanh chóng, kín khít và bền bỉ trong mọi môi trường làm việc.

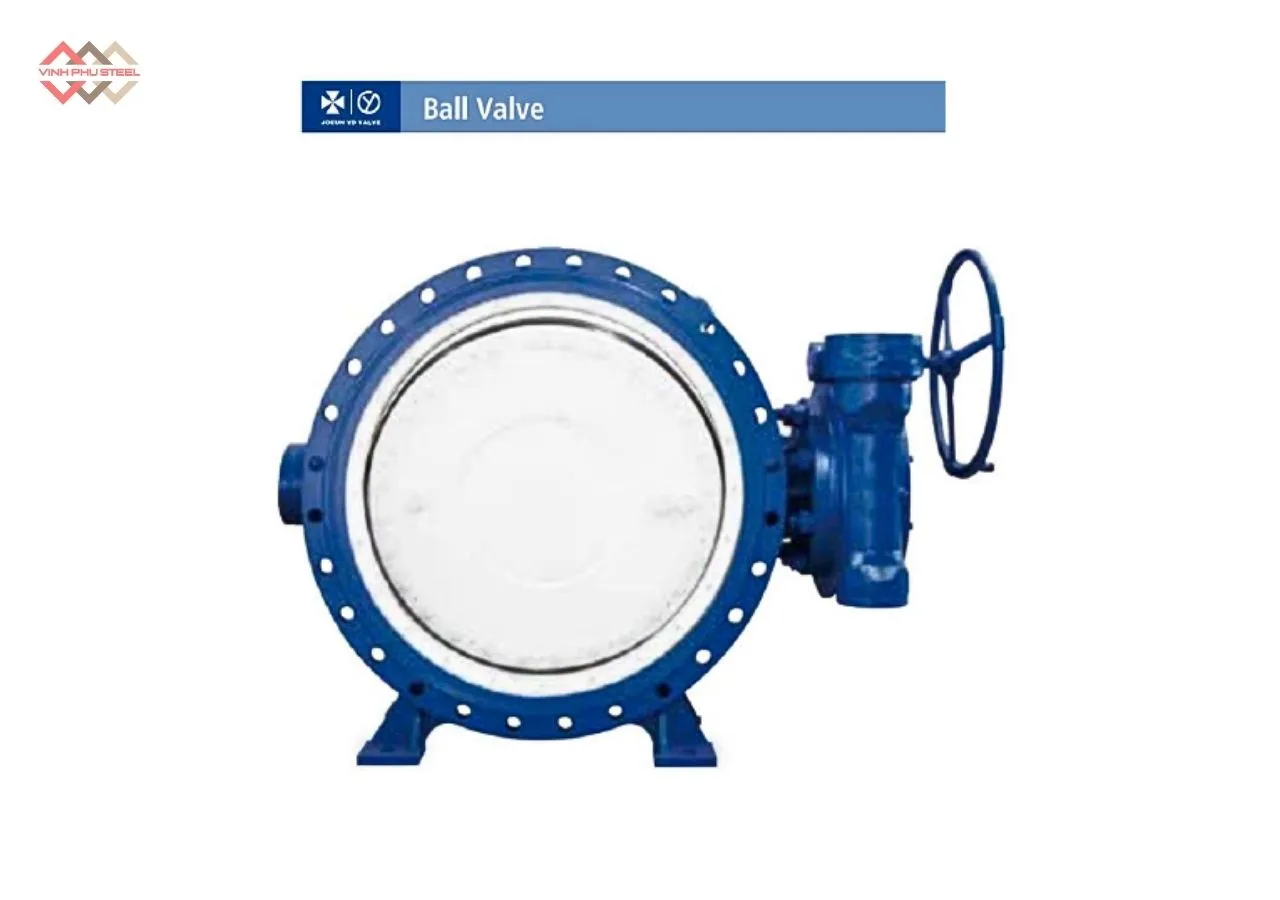

Van Bi Joeun Korea – Ball Valve

Van bi (Ball Valve) là một thiết bị cơ khí được sử dụng trong hệ thống ống dẫn để đóng, mở hoặc điều chỉnh dòng chảy của chất lỏng, khí, hơi hoặc dầu. Van hoạt động dựa trên quả bi rỗng bên trong thân van, có lỗ xuyên qua, khi xoay 90 độ sẽ cho phép hoặc ngăn dòng chảy đi qua.

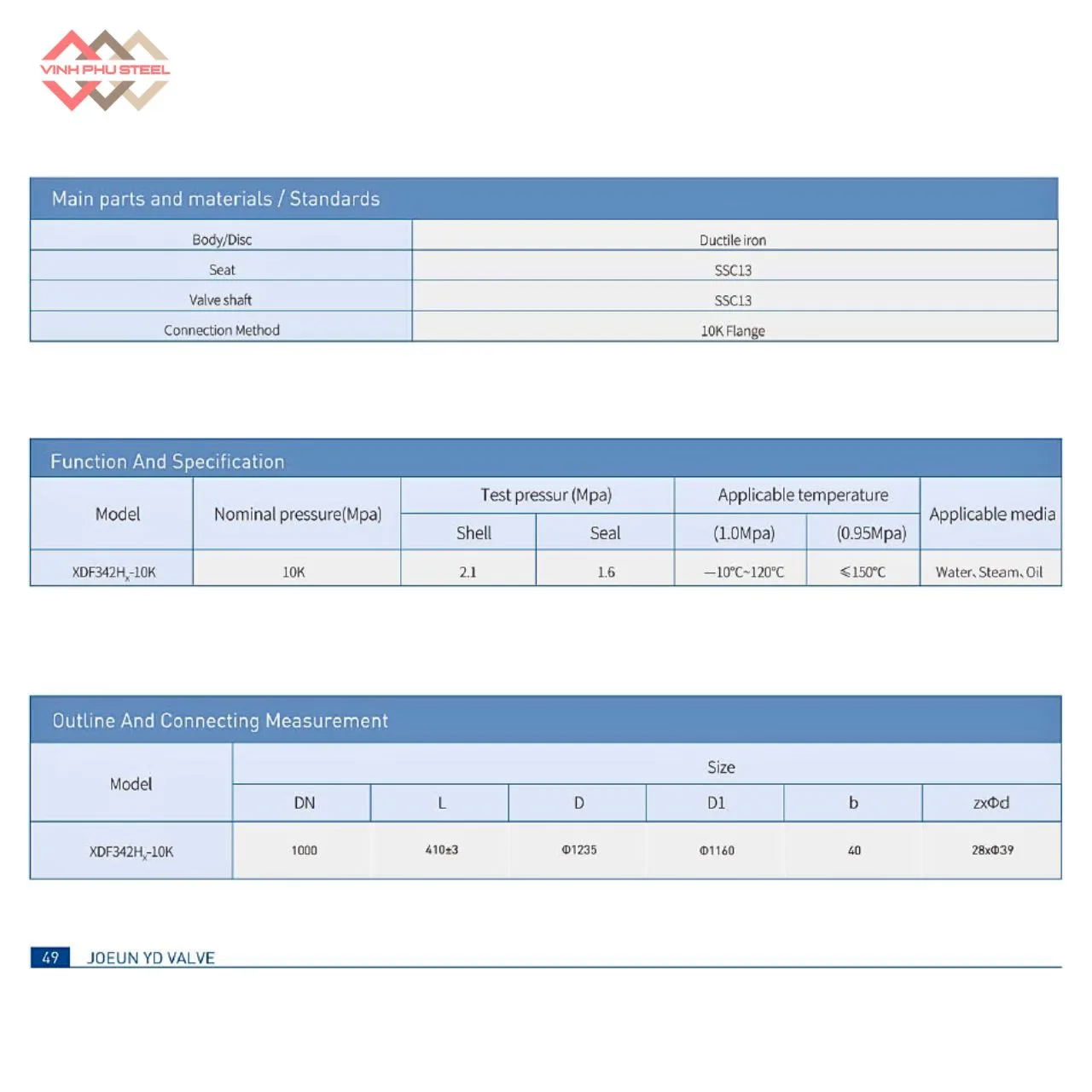

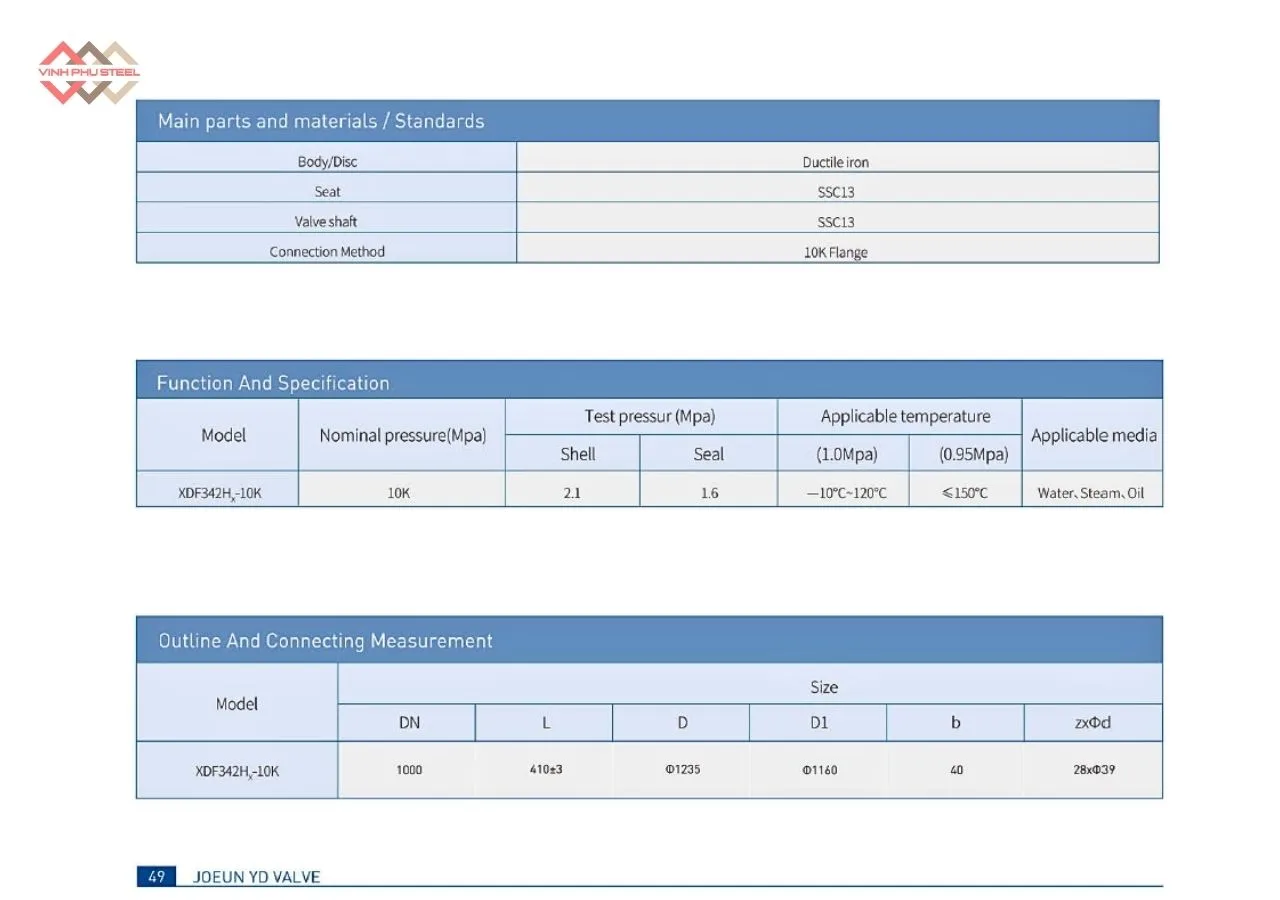

Thông Số Van Bi Joeun Korea – Ball Valve

Thông số kỹ thuật Van Bi Nối Bích

• Mã sản phẩm: XDF342H-10K
• Thương hiệu: Joeun Korea
• Vật liệu van: Gang dẻo (gang cầu)
• Quy cách: DN1000
• Kiểu kết nối: Bích nối
• Điều khiển: Tay quay
• Nhiệt độ làm việc: -10 đến 150°C
• Áp lực vận hành: PN10 – PN16
• Môi trường làm việc: Nước, chất lỏng, dầu
• Xuất xứ: Hàn Quốc
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 49)

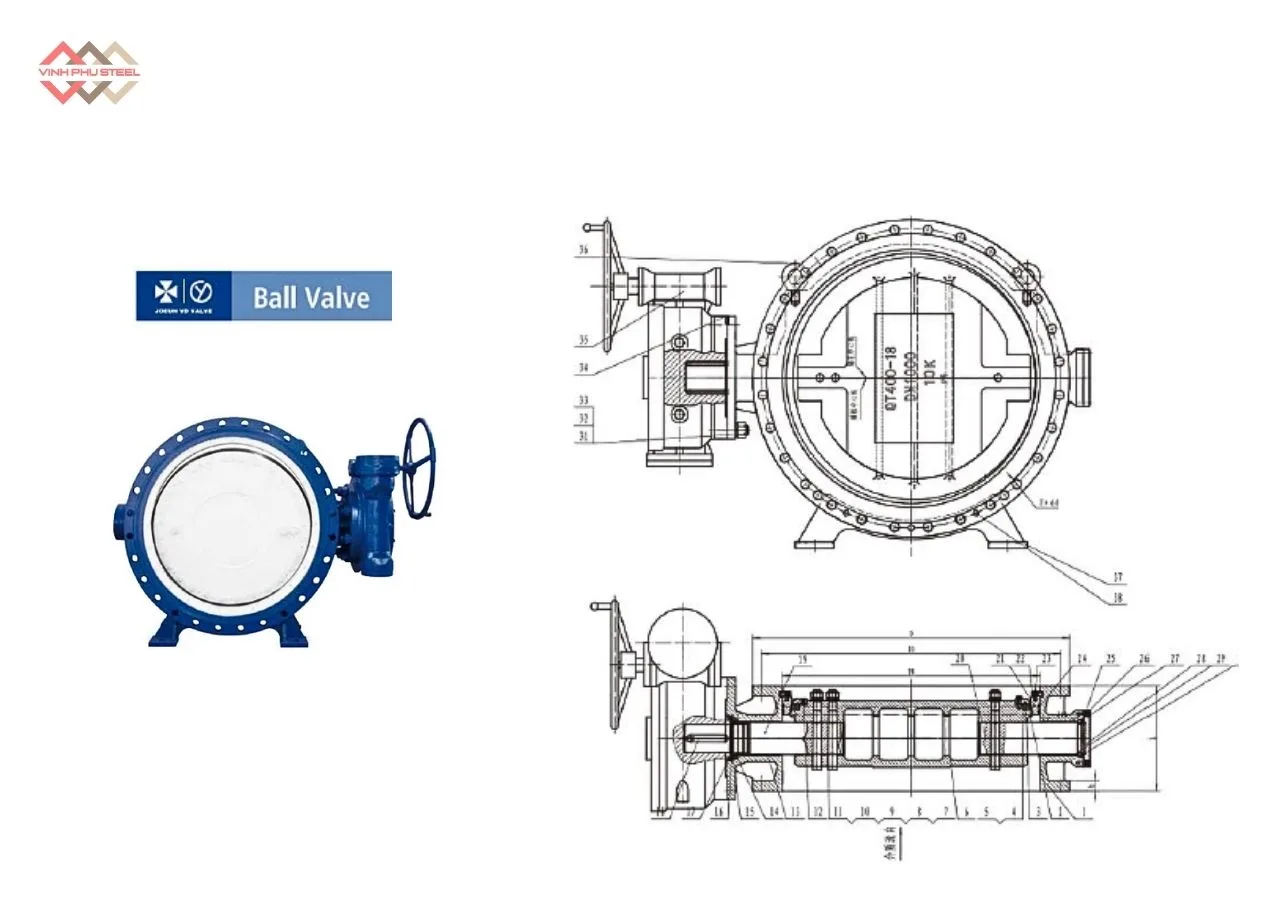

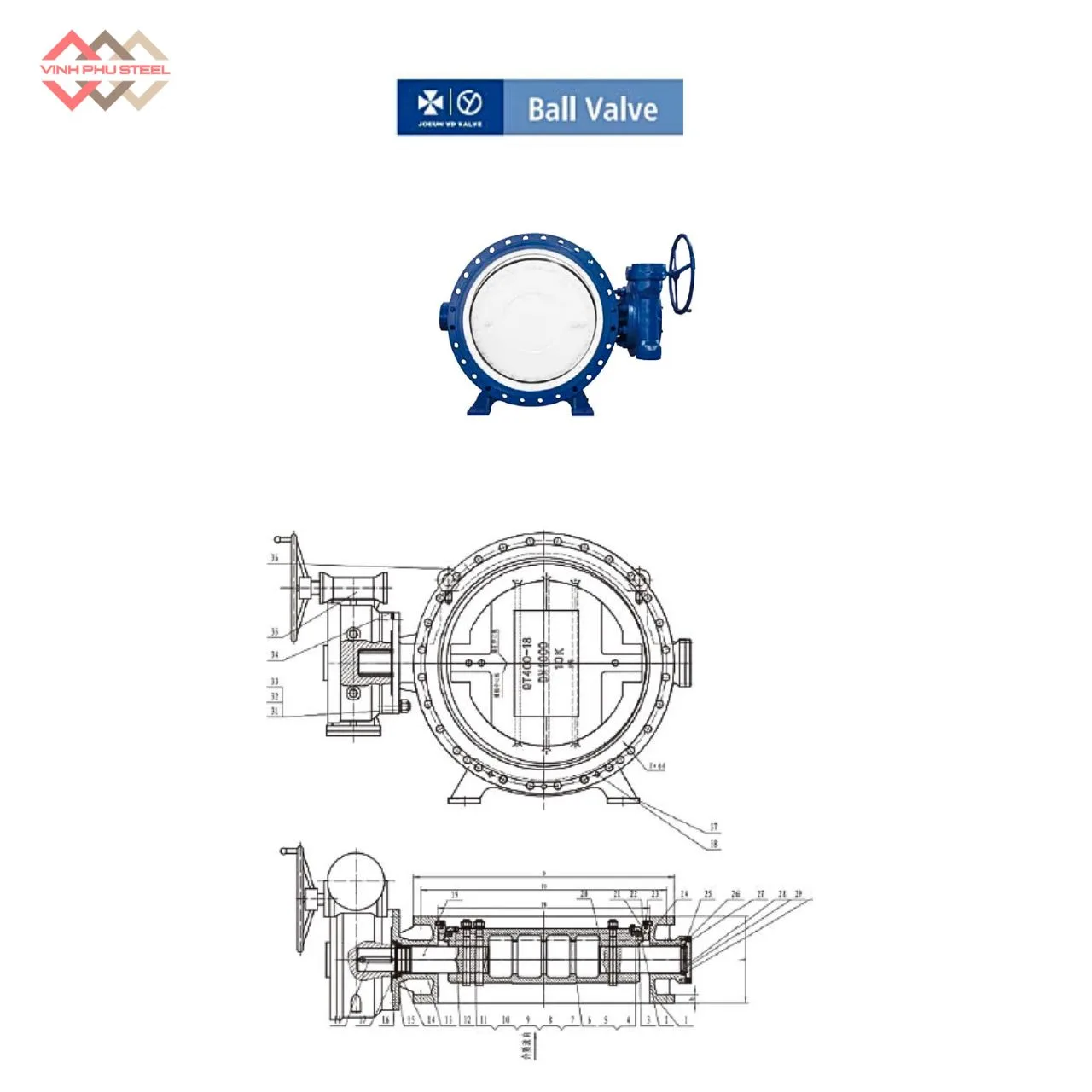

Cấu Tạo Van Bi Gang Dẻo DN1000 Joeun Korea

Van bi gang dẻo DN1000 là loại van công nghiệp kích thước lớn, được thiết kế để đóng mở dòng chảy chính xác và bền bỉ trong các hệ thống nước, chất lỏng và công nghiệp. Cấu tạo cơ bản gồm:

1. Thân van (Body):
   • Là bộ phận chính, làm từ gang dẻo (Ductile Iron), chịu lực tốt, bền và có khả năng chống va đập cao.
   • Thiết kế dạng 2PC hoặc 3PC tùy model, thuận tiện cho việc bảo trì và lắp đặt kích thước lớn.

2. Quả bi (Ball):

   • Là quả cầu rỗng bên trong thân van, có lỗ xuyên qua để điều khiển dòng chảy.
   • Thường mạ hoặc bọc inox hoặc epoxy để tăng độ bền và khả năng chống ăn mòn.

3. Trục van (Stem):

   • Kết nối quả bi với bộ điều khiển, có thể là tay gạt lớn hoặc bộ truyền động cơ.

4. Tay gạt / Bộ truyền động (Handle / Actuator):

   • Với van DN1000, thường sử dụng bộ truyền động bằng bánh răng hoặc điện, giúp vận hành dễ dàng, đóng mở van nặng kích thước lớn.

5. Gioăng làm kín (Seat / Seal):

   • Là bộ phận tiếp xúc trực tiếp với quả bi, làm từ EPDM, PTFE hoặc vật liệu chịu áp lực cao, đảm bảo khả năng làm kín tuyệt đối và tuổi thọ lâu dài.

6. Kết nối:

   • Mặt bích tiêu chuẩn hoặc kiểu lắp chìm, phù hợp với hệ thống ống kích thước DN1000, chịu áp lực cao và dòng chảy lớn.

Ưu Điểm Nổi Bật Của Van Bi Gang Dẻo DN1000 Joeun Korea

Van bi gang dẻo DN1000 là giải pháp tối ưu cho các hệ thống công nghiệp, cấp nước và đường ống quy mô lớn, nhờ những ưu điểm vượt trội:

1. Chịu lực và áp suất cao:

   • Thân van làm từ gang dẻo (Ductile Iron) bền chắc, chịu được áp lực lớn và va đập mạnh, đảm bảo vận hành ổn định trong mọi điều kiện.

2. Đóng mở nhanh, vận hành dễ dàng:

   • Quả bi xoay 90° giúp van đóng mở tức thì.
   • Trang bị tay gạt lớn hoặc bộ truyền động điện/khí nén, vận hành dễ dàng ngay cả với van kích thước DN1000.

3. Khả năng làm kín hoàn hảo:

   • Gioăng EPDM hoặc PTFE đảm bảo không rò rỉ, giữ hiệu suất vận hành tối ưu, giảm hao hụt chất lỏng và tiết kiệm năng lượng.

4. Tuổi thọ cao, bảo trì đơn giản:

   • Thiết kế 2PC hoặc 3PC cho phép tháo lắp, bảo trì và thay thế linh kiện nhanh chóng mà không cần tháo toàn bộ đường ống.

5. Ứng dụng đa dạng:

   • Thích hợp cho hệ thống cấp nước, thoát nước, HVAC, xử lý nước thải, hóa chất nhẹ và các ứng dụng công nghiệp khác.

Van bi gang dẻo DN1000 là lựa chọn lý tưởng cho những hệ thống đòi hỏi độ bền, hiệu suất cao và vận hành ổn định, giúp tối ưu hóa hiệu quả và giảm chi phí bảo trì lâu dài.

Ứng Dụng Của Van Bi Joeun Korea – Hàn Quốc

Van bi gang dẻo DN1000 là thiết bị công nghiệp kích thước lớn, được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải, HVAC và công nghiệp nặng nhờ khả năng đóng mở nhanh, vận hành ổn định và chịu áp lực cao.

1. Hệ thống cấp nước và thoát nước công nghiệp

• Điều khiển lưu lượng trong hệ thống nước sạch, nước sinh hoạt, hồ chứa, đường ống DN1000 trở lên.
• Van giúp cân bằng áp lực, hạn chế rò rỉ và giảm hao hụt nước, tối ưu hiệu suất vận hành.
• Thường được sử dụng tại nhà máy, khu công nghiệp, khu dân cư quy mô lớn.

2. Hệ thống HVAC (Sưởi – Làm mát – Thông gió)

• Kiểm soát lưu lượng nước nóng/lạnh trong hệ thống HVAC công nghiệp, tòa nhà cao tầng, trung tâm thương mại.
• Van bi gang dẻo DN1000 giúp đảm bảo hiệu suất hệ thống, duy trì nhiệt độ ổn định và tiết kiệm năng lượng.

3. Xử lý hóa chất và chất lỏng công nghiệp

• Thích hợp cho hệ thống dẫn hóa chất nhẹ, dung dịch công nghiệp và chất lỏng ăn mòn nhẹ nhờ vật liệu gang dẻo và gioăng EPDM/PTFE chịu hóa chất.
• Đảm bảo vận hành an toàn, chống rò rỉ và tăng tuổi thọ thiết bị.

4. Ngành năng lượng và công nghiệp nặng

• Sử dụng trong nhà máy thủy điện, nhiệt điện, chế biến công nghiệp, nơi yêu cầu van kích thước lớn, chịu áp lực mạnh và dòng chảy cao.
• Van bi gang dẻo DN1000 giúp vận hành ổn định, dễ kiểm soát và bảo trì định kỳ.

5. Hệ thống đường ống quy mô lớn

• Phù hợp với các đường ống DN1000 trở lên, đáp ứng nhu cầu dẫn nước, hơi hoặc chất lỏng công nghiệp.
• Van đảm bảo khả năng làm kín tuyệt đối, giảm rò rỉ và tiết kiệm chi phí vận hành.

Van bi gang dẻo DN1000 là lựa chọn tối ưu cho các hệ thống cấp nước công nghiệp, HVAC, xử lý hóa chất, thủy điện – nhiệt điện và các đường ống lớn. Với khả năng chịu lực cao, vận hành bền bỉ và hiệu quả, sản phẩm giúp tối ưu hóa hiệu suất, tiết kiệm chi phí bảo trì và nâng cao tuổi thọ hệ thống.

Hướng Dẫn Lắp Đặt Van Bi Nối Bích (Flanged Ball Valve)

Van bi nối bích là thiết bị công nghiệp phổ biến dùng để đóng mở hoặc điều chỉnh dòng chảy trong các hệ thống nước, hơi, khí, dầu hoặc hóa chất. Việc lắp đặt đúng cách giúp van vận hành ổn định, bền bỉ và đảm bảo hiệu suất tối ưu.

1. Kiểm tra trước khi lắp đặt

• Xác định kích thước van và tiêu chuẩn mặt bích phù hợp với đường ống (JIS, ANSI, PN…).
• Kiểm tra thân van, quả bi, trục và gioăng làm kín (PTFE/EPDM) để đảm bảo không bị hư hỏng hoặc bám bụi.
• Xác nhận áp lực và nhiệt độ vận hành phù hợp với thông số kỹ thuật của van bi.

2. Chuẩn bị đường ống

• Đảm bảo đường ống thẳng, sạch và không có cặn bẩn trước khi lắp van.
• Kiểm tra khoảng cách giữa các mặt bích để van lắp vừa khít, tránh căng ép thân van.
• Với van bi kích thước lớn, nên sử dụng thiết bị nâng hạ hoặc ròng rọc để di chuyển van an toàn.

3. Lắp đặt van bi nối bích

• Đặt van đúng hướng dòng chảy nếu có ký hiệu trên thân van.
• Ghép van với mặt bích của đường ống. Sử dụng bulông, đai ốc và gioăng làm kín theo tiêu chuẩn.
• Siết bulông theo mô hình đối xứng chéo, tăng dần lực siết để gioăng làm kín không bị lệch hoặc hư hỏng.
• Đối với van bi tay gạt, đảm bảo tay gạt vận hành thuận tiện, mở/đóng 90° dễ dàng.
• Đối với van bi bộ truyền động điện/khí nén, kiểm tra kết nối chắc chắn và vận hành thử trước khi đưa vào sử dụng.

4. Vận hành thử

• Mở van từ từ để kiểm tra tính kín khít và trơn tru của quả bi.
• Kiểm tra các mối nối để phát hiện sớm rò rỉ tại mặt bích hoặc gioăng làm kín.
• Thực hiện thao tác đóng/mở 2–3 lần trước khi đưa vào sử dụng chính thức.

5. Bảo trì định kỳ

• Kiểm tra tình trạng gioăng, bi van và bulông mặt bích định kỳ.
• Vệ sinh van khỏi cặn bẩn, hóa chất hoặc bụi bẩn để duy trì tuổi thọ và hiệu suất vận hành.
• Bảo dưỡng định kỳ giúp ngăn ngừa rò rỉ, giảm chi phí bảo trì và đảm bảo an toàn cho hệ thống.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Van bi nối bích Joeun Korea là thiết bị bền bỉ nhưng trong quá trình vận hành lâu dài, vẫn có thể gặp một số sự cố. Việc nhận biết sớm và áp dụng biện pháp bảo trì, khắc phục đúng cách sẽ đảm bảo van hoạt động ổn định, giảm rủi ro và kéo dài tuổi thọ.

1. Rò rỉ tại mặt bích hoặc gioăng làm kín

• Nguyên nhân:
  • Bulông chưa siết đều hoặc quá lỏng.
  • Gioăng làm kín bị mòn, lệch hoặc hư hỏng do hóa chất, nhiệt độ cao.
• Biện pháp khắc phục:
  • Siết lại bulông theo mô hình đối xứng chéo, tăng dần lực siết.
  • Thay gioăng làm kín EPDM/PTFE bị hư.
  • Kiểm tra định kỳ các mặt bích và gioăng để ngăn rò rỉ trước khi xảy ra sự cố.

2. Khó đóng mở van hoặc vận hành nặng

• Nguyên nhân:
  • Quả bi bị cặn bẩn, ăn mòn hoặc kẹt do lâu ngày không bảo trì.
  • Tay gạt hoặc bộ truyền động bị kẹt hoặc hư hỏng.
• Biện pháp khắc phục:
  • Vệ sinh quả bi và bên trong thân van, loại bỏ cặn bẩn.
  • Kiểm tra và bôi trơn trục van nếu cần thiết.
  • Thay thế bộ truyền động hoặc tay gạt nếu hư hỏng.

3. Van bị rò rỉ qua trục (Stem Leak)

• Nguyên nhân:
  • Gioăng làm kín trục (Packing) bị mòn hoặc lỏng.
  • Trục van bị cong hoặc hư hỏng.
• Biện pháp khắc phục:
  • Thay mới gioăng làm kín trục.
  • Kiểm tra trục, nếu cong hoặc hư hỏng, cần thay trục van.

4. Tiếng ồn hoặc rung lắc trong quá trình vận hành

• Nguyên nhân:
  • Dòng chảy quá lớn hoặc không đều.
  • Van bị lắp sai hướng hoặc đường ống không thẳng.
• Biện pháp khắc phục:
  • Điều chỉnh tốc độ dòng chảy hoặc sử dụng van giảm áp trước van bi.
  • Lắp van đúng hướng và đảm bảo đường ống thẳng, không bị xoắn.

5. Vấn đề do môi trường hóa chất hoặc nhiệt độ

• Nguyên nhân:
  • Sử dụng van không đúng vật liệu với môi trường hóa chất hoặc nhiệt độ vượt quá giới hạn.
• Biện pháp khắc phục:
  • Chọn vật liệu thân van, quả bi và gioăng phù hợp (inox, gang, PTFE, EPDM…).
  • Kiểm tra và đảm bảo nhiệt độ, áp lực vận hành nằm trong thông số kỹ thuật của van.

Nguyên Lý Hoạt Động Của Van Bi Joeun Korea

Van bi nối bích (Flanged Ball Valve) là loại van sử dụng quả bi rỗng (ball) bên trong thân van để đóng, mở hoặc điều chỉnh dòng chảy của chất lỏng, khí, hơi hoặc dầu trong hệ thống. Nguyên lý hoạt động đơn giản nhưng hiệu quả cao, giúp van vận hành ổn định, kín khít và bền bỉ.

1. Cấu tạo liên quan đến hoạt động

• Quả bi (Ball): Là bộ phận chính, có lỗ xuyên qua để cho dòng chảy đi qua.
• Trục van (Stem): Kết nối quả bi với tay gạt hoặc bộ truyền động.
• Gioăng làm kín (Seat/Seal): Đảm bảo không rò rỉ khi van đóng.
• Tay gạt hoặc bộ truyền động: Dùng để xoay quả bi.

2. Nguyên lý vận hành

• Van mở hoàn toàn:

  • Tay gạt hoặc bộ truyền động thẳng hàng với đường ống.
  • Lỗ trên quả bi thẳng hàng với dòng chảy, cho chất lỏng đi qua mà gần như không cản trở.

• Van đóng hoàn toàn:

  • Tay gạt hoặc trục xoay 90° so với đường ống.
  • Quả bi bị xoay, lỗ trên bi vuông góc với dòng chảy, ngăn toàn bộ lưu lượng.

• Van điều tiết dòng chảy (thường ít dùng với van bi lớn):

  • Bi được xoay ở góc giữa 0–90° để giảm lưu lượng hoặc điều chỉnh áp lực, phù hợp với các hệ thống yêu cầu điều tiết nhẹ.

3. Đặc điểm nguyên lý

• Đóng/mở nhanh: Chỉ xoay 90° là van có thể đóng hoặc mở hoàn toàn.
• Hiệu quả làm kín cao: Gioăng tiếp xúc trực tiếp với quả bi, ngăn rò rỉ gần như tuyệt đối.
• Dễ dàng vận hành: Tay gạt hoặc bộ truyền động giúp thao tác nhanh chóng và ổn định, kể cả với van kích thước lớn DN1000.

Mua Van Bi Nối Bích Giá Rẻ, Chính Hãng

Nếu bạn đang tìm nơi mua van bi nối bích giá rẻ, chính hãng, chất lượng cao, Thép Vinh Phú chính là địa chỉ đáng tin cậy hàng đầu tại Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị van công nghiệp, Thép Vinh Phú cam kết mang đến cho khách hàng sản phẩm chính hãng, nguồn gốc rõ ràng, giá thành cạnh tranh nhất thị trường.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
