Van Bi Inox Mặt Bích 10K Joeun Korea – Ball Valve

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, việc lựa chọn van bi chất lượng cao đóng vai trò quan trọng trong việc đảm bảo khả năng đóng mở linh hoạt, vận hành ổn định và tuổi thọ lâu dài. Van Bi Inox Mặt Bích 10K Joeun Korea là dòng sản phẩm được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt của Hàn Quốc, sử dụng vật liệu inox cao cấp, kết nối mặt bích tiêu chuẩn JIS 10K, phù hợp cho nhiều môi trường làm việc khác nhau như nước, hơi, khí nén và hóa chất.

Với độ bền cao, khả năng chịu áp lực tốt và tính an toàn trong vận hành, sản phẩm đang được nhiều doanh nghiệp và nhà thầu tin dùng trong các công trình công nghiệp và dân dụng.

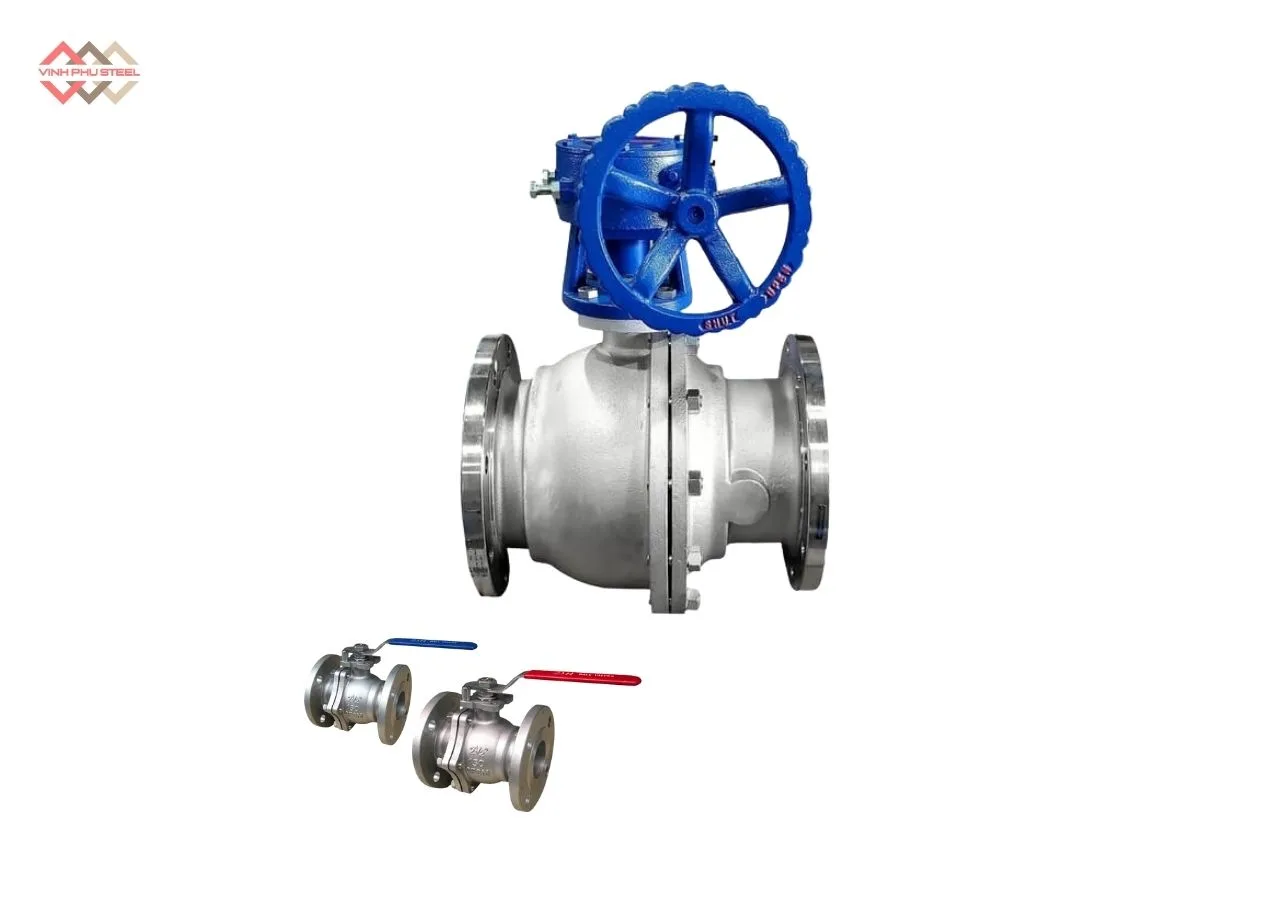

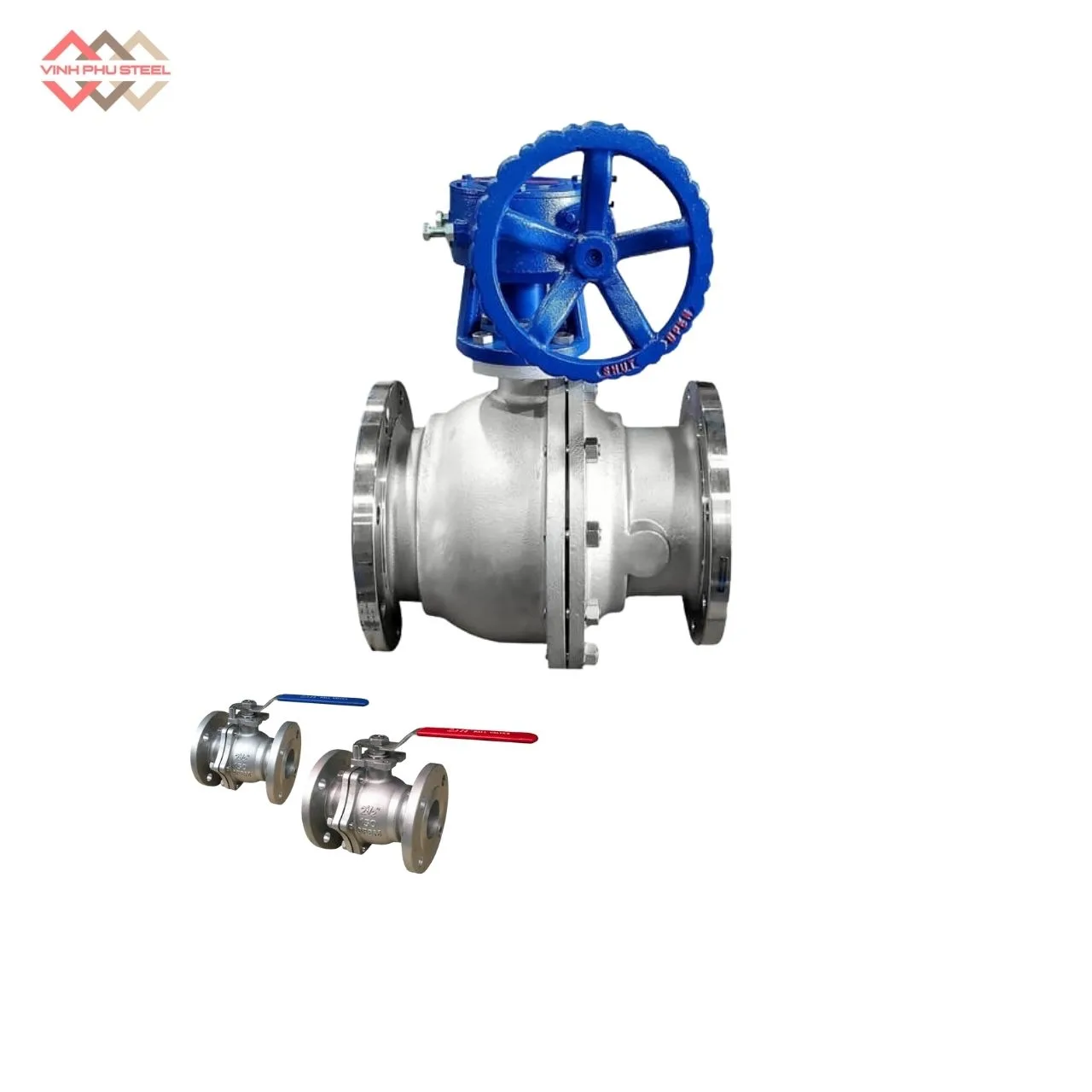

Van Bi Inox Mặt Bích 10K Joeun Korea – Ball Valve

Van Bi Inox Mặt Bích 10K là một loại van công nghiệp dùng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống, được chế tạo bằng inox (thép không gỉ) và kết nối bằng mặt bích theo tiêu chuẩn JIS 10K.

• Van bi (Ball Valve): Bên trong có một viên bi rỗng. Khi xoay tay gạt hoặc bộ truyền động 90°, lỗ bi thẳng hàng với đường ống thì van mở, vuông góc thì van đóng.
• Inox (Stainless Steel): Thường là inox 304, inox 316 hoặc inox SSC13, có khả năng chống ăn mòn, chịu nhiệt và áp lực tốt, phù hợp môi trường nước, hóa chất, hơi nóng.
• Mặt bích 10K: Là kiểu kết nối mặt bích theo tiêu chuẩn JIS (Nhật Bản), với áp lực làm việc danh nghĩa 10K (≈ 10 kg/cm²), đảm bảo độ kín và chắc chắn cho hệ thống.

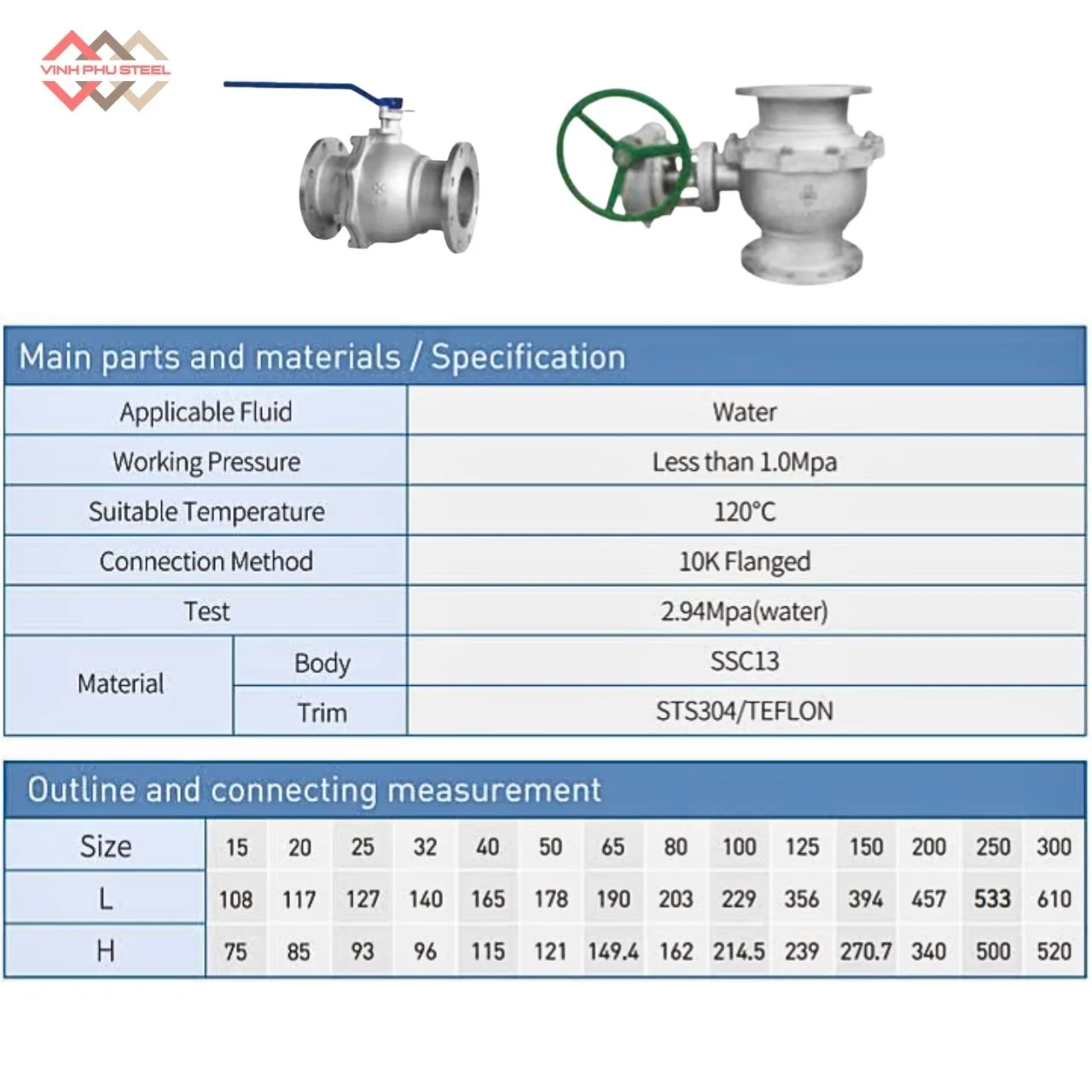

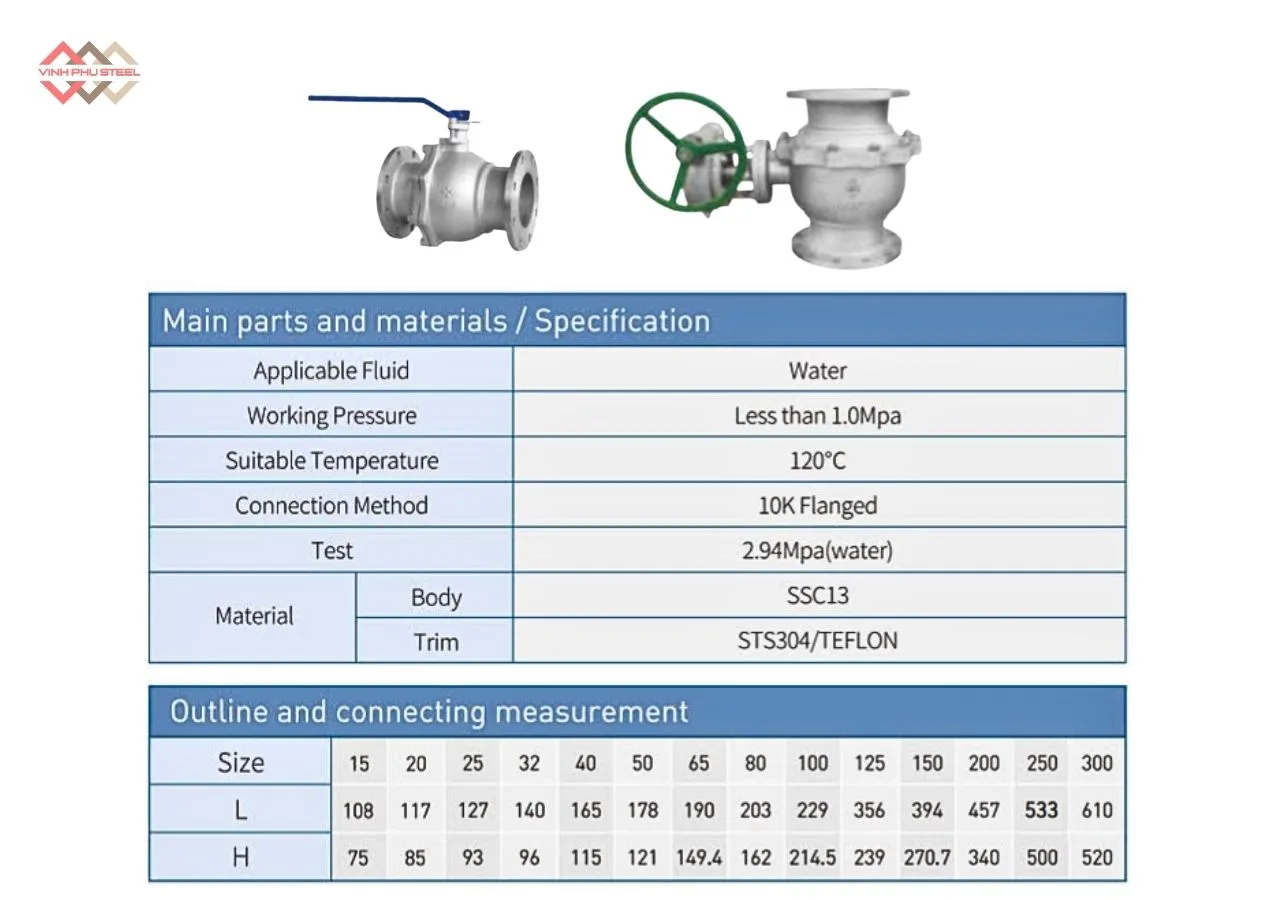

Thông Số Van Bi Inox Mặt Bích 10K Joeun Korea

Thông số kỹ thuật Van Bi Inox Mặt Bích:

• Thương hiệu: Joeun Korea
• Kiểu van: Van Bi, Ball Valve
• Kích thước (DN): DN15 – DN300
• Vật liệu thân van: Inox SSC13
• Kết nối: Mặt bích
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc: Đến 120°C
• Môi trường sử dụng: Water
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 15)

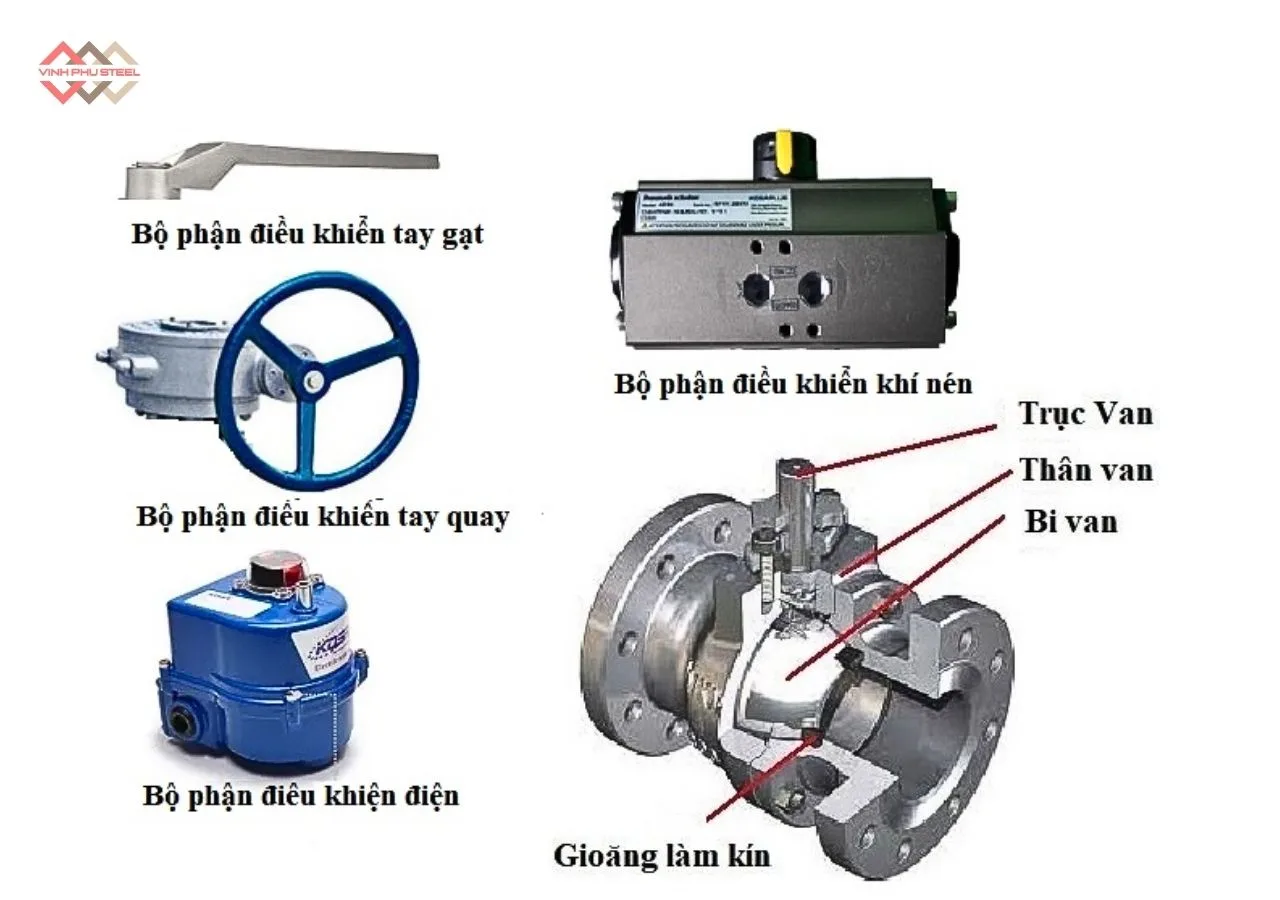

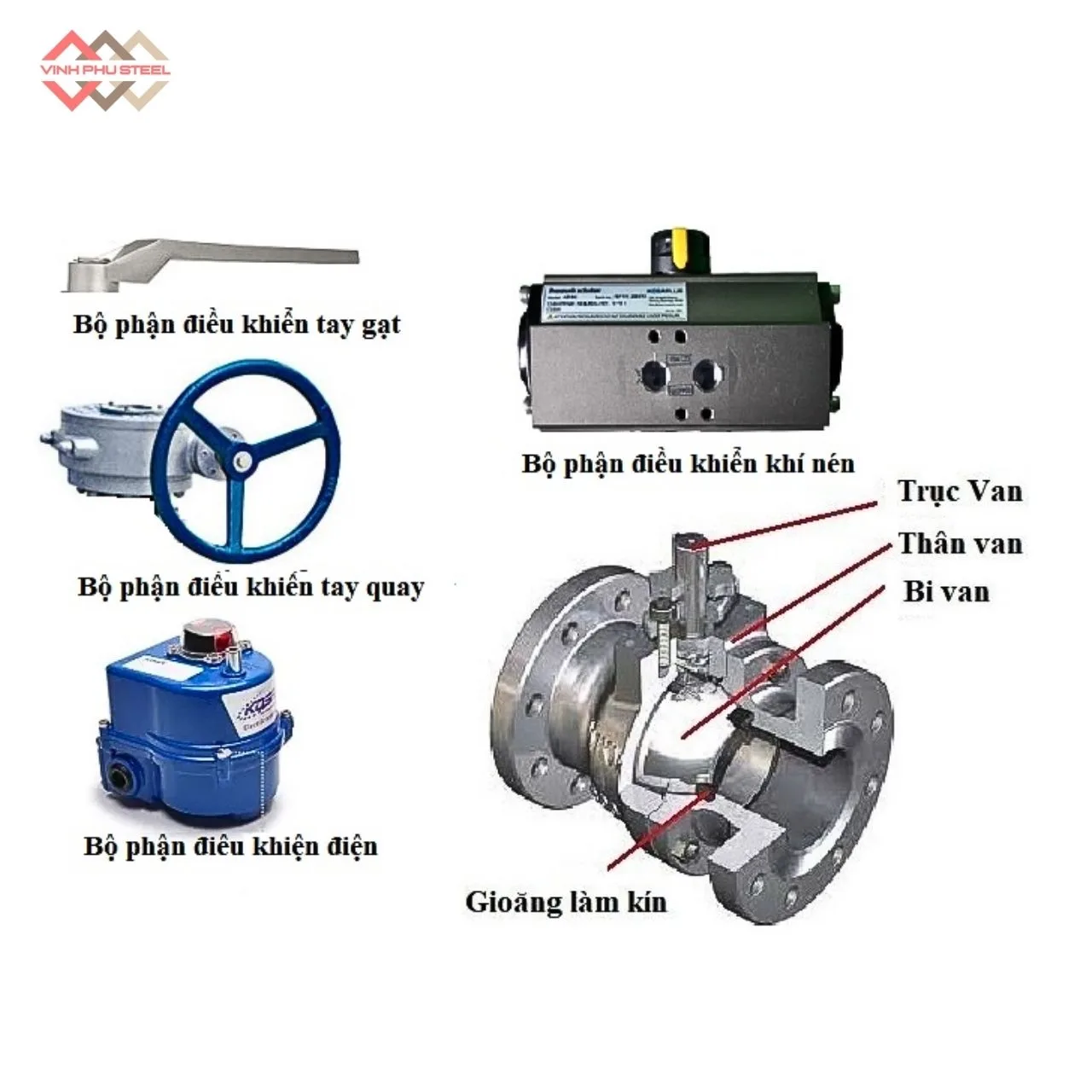

Cấu tạo Van Bi Inox Mặt Bích 10K Joeun Korea – Chất Liệu Inox SSC13

Van bi inox mặt bích 10K SSC13 được thiết kế theo tiêu chuẩn công nghiệp, sử dụng vật liệu inox đúc SSC13 (tương đương inox 304 theo tiêu chuẩn JIS), đảm bảo độ bền cơ học cao, khả năng chống ăn mòn tốt và vận hành ổn định trong nhiều môi trường làm việc.

1. Thân van (Body)

• Đúc nguyên khối từ inox SSC13, bề mặt gia công chính xác, chắc chắn.
• Hai đầu kết nối mặt bích tiêu chuẩn JIS 10K, đảm bảo độ kín khít và an toàn khi lắp đặt.
• Chịu áp lực tốt, hạn chế nứt vỡ và biến dạng trong quá trình sử dụng lâu dài.

2. Bi van (Ball)

• Gia công từ inox SSC13, bề mặt được đánh bóng mịn.
• Thiết kế lỗ xuyên tâm giúp dòng lưu chất đi qua trơn tru khi mở van.
• Mang lại khả năng đóng/mở nhanh, giảm tổn thất áp suất và hạn chế mài mòn.

3. Trục van (Stem)

• Làm bằng inox SSC13 hoặc inox tương đương, có khả năng chịu lực xoắn cao.
• Kết nối trực tiếp với bi van, đảm bảo thao tác vận hành chính xác và ổn định.

4. Gioăng làm kín (Seat & Packing)

• Sử dụng PTFE (Teflon) hoặc vật liệu làm kín chuyên dụng.
• Đảm bảo độ kín cao, ngăn rò rỉ lưu chất tại vị trí bi và trục van.
• Phù hợp với nước, hơi, khí nén và nhiều loại hóa chất thông dụng.

5. Bộ phận điều khiển

• Tay gạt inox: Vận hành đơn giản, dễ thao tác.
• Có thể tùy chọn bộ truyền động điện hoặc khí nén cho các hệ thống tự động hóa.

6. Hệ thống bulong – mặt bích

• Bulong, đai ốc và bề mặt bích được gia công theo tiêu chuẩn JIS 10K, lắp đặt chắc chắn.
• Đảm bảo khả năng chịu rung, chịu áp lực và an toàn trong quá trình vận hành.

Với cấu tạo sử dụng inox SSC13, van bi inox mặt bích 10K đáp ứng tốt yêu cầu về độ bền, độ kín và tuổi thọ, là lựa chọn phù hợp cho nhiều hệ thống đường ống công nghiệp và dân dụng

Nguyên Lý Hoạt Động Van Bi Inox Mặt Bích 10K Joeun Korea

Van bi inox mặt bích 10K hoạt động dựa trên cơ chế xoay bi van 90° quanh trục, cho phép đóng hoặc mở dòng chảy nhanh chóng trong hệ thống đường ống. Nguyên lý này giúp van vận hành đơn giản, độ kín cao và ít xảy ra sự cố rò rỉ.

Cơ chế vận hành chi tiết:

• Khi van mở: Tay gạt hoặc bộ truyền động xoay trục van, làm lỗ xuyên tâm của bi van thẳng hàng với đường ống. Lúc này, lưu chất đi qua van liên tục và gần như không bị cản trở.
• Khi van đóng: Bi van được xoay vuông góc 90° so với hướng dòng chảy, phần đặc của bi chặn hoàn toàn lưu chất, ngăn dòng chảy đi qua van.

Vai trò của các bộ phận trong quá trình hoạt động:

• Bi van inox SSC13: Gia công chính xác, bề mặt nhẵn, giúp đóng/mở êm và giảm ma sát.
• Trục van (Stem): Truyền lực xoắn từ tay gạt hoặc bộ truyền động đến bi van.
• Gioăng làm kín PTFE: Ôm sát bi và trục van, đảm bảo độ kín khít tuyệt đối khi van ở trạng thái đóng.

Đặc điểm nguyên lý hoạt động:

• Đóng/mở nhanh chỉ với một góc xoay 1/4 vòng (90°)
• Vận hành nhẹ, không cần lực lớn
• Độ kín cao, hạn chế rò rỉ lưu chất
• Phù hợp cho cả vận hành thủ công và tự động hóa (điện, khí nén)

Ứng Dụng Van Bi Inox Mặt Bích 10K Joeun Korea

Nhờ cấu tạo chắc chắn, vật liệu inox bền bỉ và khả năng đóng/mở nhanh với độ kín cao, van bi inox mặt bích 10K được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng, đặc biệt là các hệ thống làm việc theo tiêu chuẩn JIS 10K.

1. Hệ thống cấp thoát nước

• Lắp đặt trong hệ thống cấp nước sạch, thoát nước công nghiệp và dân dụng.
• Đảm bảo khả năng đóng/mở nhanh, hạn chế rò rỉ và dễ bảo trì.

2. Hệ thống PCCC

• Ứng dụng trong đường ống phòng cháy chữa cháy, yêu cầu độ kín cao và vận hành ổn định.
• Kết nối mặt bích 10K giúp hệ thống chắc chắn, an toàn khi làm việc áp lực.

3. Nhà máy thực phẩm và đồ uống

• Sử dụng trong dây chuyền sản xuất thực phẩm, nước giải khát, nơi yêu cầu vật liệu inox chống ăn mòn, an toàn vệ sinh.
• Phù hợp cho môi trường nước, hơi và các lưu chất thông dụng.

4. Hệ thống hơi – khí nén

• Ứng dụng trong đường ống hơi nóng, khí nén, nhà máy cơ khí, nhà xưởng sản xuất.
• Van chịu được áp lực làm việc theo tiêu chuẩn 10K, vận hành ổn định trong thời gian dài.

5. Ngành xử lý nước và môi trường

• Lắp đặt trong hệ thống xử lý nước thải, nước công nghiệp, trạm bơm.
• Inox giúp van chống gỉ sét, phù hợp môi trường ẩm và hóa chất nhẹ.

6. Nhà máy hóa chất nhẹ và công nghiệp phụ trợ

• Sử dụng cho các loại hóa chất không quá ăn mòn, dung môi, dầu nhẹ.
• Đảm bảo độ kín, an toàn và hạn chế rò rỉ trong quá trình vận hành.

Với phạm vi ứng dụng đa dạng, van bi inox mặt bích 10K là lựa chọn phổ biến cho các hệ thống đường ống yêu cầu độ bền cao, vận hành nhanh và độ an toàn ổn định.

Ưu Điểm Van Bi Inox Mặt Bích 10K Joeun Korea

Van bi inox mặt bích 10K được đánh giá cao trong các hệ thống đường ống công nghiệp nhờ sở hữu nhiều ưu điểm nổi bật về vật liệu, kết cấu và khả năng vận hành:

1. Độ kín cao, hạn chế rò rỉ

• Cơ cấu bi van + gioăng PTFE giúp van đóng kín hoàn toàn.
• Giảm tối đa nguy cơ rò rỉ lưu chất trong quá trình sử dụng.

2. Đóng/mở nhanh, vận hành đơn giản

• Chỉ cần xoay 1/4 vòng (90°) là có thể đóng hoặc mở van hoàn toàn.
• Tiết kiệm thời gian thao tác, phù hợp cho cả vận hành thủ công và tự động.

3. Chất liệu inox bền bỉ

• Thân và bi van làm từ inox (SSC13) có khả năng chống ăn mòn, chống gỉ sét.
• Phù hợp với nhiều môi trường như nước, hơi, khí nén và hóa chất nhẹ.

4. Kết nối mặt bích chắc chắn

• Kết nối mặt bích tiêu chuẩn JIS 10K giúp lắp đặt ổn định, chịu áp lực tốt.
• Hạn chế rung lắc, đảm bảo an toàn cho hệ thống đường ống.

5. Tổn thất áp suất thấp

• Khi van mở hoàn toàn, dòng chảy đi qua gần như thẳng, ít cản trở.
• Giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng.

6. Tuổi thọ cao, ít bảo trì

• Cấu tạo đơn giản, ít chi tiết chuyển động.
• Giảm hao mòn, kéo dài tuổi thọ và tiết kiệm chi phí bảo trì.

7. Ứng dụng linh hoạt

• Phù hợp cho nhiều lĩnh vực: cấp thoát nước, PCCC, thực phẩm, hơi – khí nén, xử lý nước.
• Dễ dàng tích hợp vào các hệ thống hiện hữu theo tiêu chuẩn 10K.

Nhờ những ưu điểm trên, van bi inox mặt bích 10K là lựa chọn tối ưu cho các hệ thống đường ống yêu cầu độ bền, độ kín và hiệu quả vận hành cao.

Hướng dẫn lắp đặt Van Bi Inox Mặt Bích 10K Joeun Korea

Việc lắp đặt đúng kỹ thuật giúp van bi inox mặt bích 10K vận hành ổn định, đảm bảo độ kín và kéo dài tuổi thọ. Dưới đây là các bước lắp đặt cơ bản và những lưu ý quan trọng:

1. Kiểm tra trước khi lắp đặt

• Kiểm tra kích thước, tiêu chuẩn mặt bích JIS 10K, áp lực làm việc của van có phù hợp với hệ thống hay không.
• Đảm bảo van không bị móp méo, nứt vỡ, bi van xoay trơn tru.
• Làm sạch bề mặt mặt bích đường ống, loại bỏ bụi bẩn, dầu mỡ và tạp chất.

2. Chuẩn bị vật tư lắp đặt

• Gioăng làm kín phù hợp với tiêu chuẩn 10K (cao su, PTFE…).
• Bulong, đai ốc đúng kích thước, đúng cấp bền.
• Dụng cụ: cờ lê, mỏ lết, thước cân chỉnh.

3. Định vị và căn chỉnh van

• Đặt van vào đúng vị trí giữa hai mặt bích đường ống.
• Căn chỉnh sao cho tâm van và tâm đường ống thẳng hàng, tránh lệch tâm gây hở gioăng.
• Tay gạt hoặc bộ truyền động cần đặt ở vị trí dễ thao tác và quan sát.

4. Lắp gioăng và siết bulong

• Đặt gioăng làm kín đều và chính xác giữa hai mặt bích.
• Lắp bulong – đai ốc theo thứ tự đối xứng chéo, siết từ từ và đều lực.
• Không siết quá chặt ngay từ đầu để tránh làm lệch van hoặc hư gioăng.

5. Kiểm tra sau lắp đặt

• Vận hành thử van ở trạng thái mở – đóng để đảm bảo hoạt động trơn tru.
• Kiểm tra các vị trí mặt bích xem có hiện tượng rò rỉ hay không.
• Chạy thử hệ thống ở áp suất thấp trước khi đưa vào vận hành chính thức.

Lưu ý khi lắp đặt

• Không sử dụng van để treo hoặc đỡ đường ống.
• Tránh hàn trực tiếp khi van đã lắp vào hệ thống.
• Với hệ thống rung hoặc áp lực cao, nên kiểm tra định kỳ bulong và gioăng.

Vấn Đề Thường Gặp Van Bi Mặt Bích

Trong quá trình lắp đặt và vận hành, van bi inox mặt bích 10K có thể phát sinh một số sự cố kỹ thuật. Việc nhận biết đúng nguyên nhân và áp dụng biện pháp khắc phục kịp thời sẽ giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ van.

1. Rò rỉ tại vị trí mặt bích

Nguyên nhân:

• Gioăng làm kín không đúng tiêu chuẩn 10K hoặc bị lão hóa.
• Siết bulong không đều, lệch tâm giữa hai mặt bích.
• Bề mặt mặt bích đường ống bị cong, xước.

Biện pháp khắc phục:

• Thay gioăng mới đúng vật liệu và tiêu chuẩn JIS 10K.
• Siết bulong theo thứ tự đối xứng chéo, lực siết đều.
• Kiểm tra và xử lý lại bề mặt mặt bích trước khi lắp.

2. Van đóng không kín, bị rò rỉ bên trong

Nguyên nhân:

• Gioăng PTFE bị mòn hoặc bám cặn bẩn.
• Bi van bị trầy xước do tạp chất trong lưu chất.
• Van làm việc vượt quá áp suất hoặc nhiệt độ cho phép.

Biện pháp khắc phục:

• Vệ sinh bi van và gioăng làm kín định kỳ.
• Thay thế gioăng hoặc bi van khi cần thiết.
• Đảm bảo van được sử dụng đúng thông số kỹ thuật.

3. Van khó đóng/mở, vận hành nặng♦

Nguyên nhân:

• Cặn bẩn, rỉ sét bám trong khoang bi.
• Trục van bị khô hoặc thiếu bôi trơn.
• Van bị lắp lệch tâm gây ma sát lớn.

Biện pháp khắc phục:

• Tháo van để vệ sinh, làm sạch bên trong.
• Bôi trơn trục van bằng mỡ chuyên dụng.
• Lắp đặt lại van đúng tâm đường ống.

4. Rò rỉ tại trục van (cổ van)

Nguyên nhân:

• Gioăng packing trục van bị mòn hoặc lắp không đúng.
• Van vận hành liên tục trong môi trường rung động mạnh.

Biện pháp khắc phục:

• Siết lại đai ốc packing hoặc thay gioăng mới.
• Kiểm tra và cố định chắc chắn van, hạn chế rung lắc.

5. Van bị kẹt sau thời gian dài không sử dụng

Nguyên nhân:

• Lưu chất đóng cặn bên trong bi van.
• Van không được vận hành định kỳ.

Biện pháp khắc phục:

• Vận hành van đóng/mở định kỳ để tránh kẹt.
• Vệ sinh van khi hệ thống ngừng hoạt động dài ngày.

Việc bảo trì và kiểm tra định kỳ sẽ giúp hạn chế tối đa các sự cố trên, đảm bảo van bi inox mặt bích 10K luôn hoạt động an toàn, hiệu quả và bền bỉ

Tại sao nên lựa chọn Van Bi Inox Mặt Bích Joeun Korea

Van Bi Inox Mặt Bích Joeun Korea là giải pháp lý tưởng cho hệ thống đường ống công nghiệp và dân dụng nhờ những ưu điểm nổi bật về chất lượng, độ bền và hiệu suất sử dụng. Dưới đây là những lý do nên chọn van bi inox mặt bích Joeun Korea:

1. Chất lượng sản phẩm chuẩn Hàn Quốc

Joeun Korea là thương hiệu van nổi tiếng của Hàn Quốc, được sản xuất với quy trình kiểm soát chất lượng nghiêm ngặt. Van bi inox Joeun đảm bảo độ bền cao, hoạt động ổn định và đáp ứng các tiêu chuẩn kỹ thuật quốc tế, giúp người dùng yên tâm khi sử dụng trong các hệ thống đường ống quan trọng.

2. Vật liệu inox cao cấp, chống ăn mòn

Van bi inox mặt bích Joeun được làm từ thép không gỉ – inox SSC13, có khả năng chống ăn mòn tốt và chịu nhiệt cao. Điều này giúp van hoạt động hiệu quả trong các môi trường như nước, hóa chất nhẹ, hơi nóng hoặc dầu nhẹ mà vẫn giữ được độ bền lâu dài.

3. Kết nối mặt bích chắc chắn

Thiết kế kết nối mặt bích theo tiêu chuẩn JIS hoặc PN đảm bảo sự kín khít giữa van và đường ống, giảm thiểu rò rỉ và tăng hiệu suất hệ thống. Việc lắp đặt cũng trở nên nhanh chóng, dễ dàng hơn nhờ tiêu chuẩn kết nối phổ biến.

4. Phù hợp nhiều môi trường làm việc

Van bi inox Joeun phù hợp với nhiều loại ứng dụng khác nhau như hệ thống nước sạch, nước thải, hơi nóng, khí nén hoặc dầu nhẹ. Dải kích thước và áp lực đa dạng giúp người dùng lựa chọn sản phẩm theo đúng nhu cầu kỹ thuật cụ thể.

5. Vận hành dễ dàng và bảo trì thấp

Van bi inox Joeun có thiết kế đơn giản, dễ vận hành, ít hỏng hóc và linh kiện thay thế phổ biến. Gioăng PTFE hoặc EPDM giúp tăng tuổi thọ van, giảm chi phí bảo trì và bảo dưỡng hệ thống.

6. Tiêu chuẩn kỹ thuật và chứng nhận rõ ràng

Các sản phẩm van bi Joeun đi kèm chứng nhận CO/CQ, đảm bảo chất lượng và xuất xứ rõ ràng. Đây là ưu điểm quan trọng khi mua van cho các dự án công nghiệp yêu cầu hồ sơ kỹ thuật đầy đủ.

7. Hỗ trợ và dịch vụ tại Việt Nam

Joeun Korea được nhiều nhà cung cấp tại Việt Nam phân phối, với dịch vụ tư vấn kỹ thuật, giao hàng và bảo hành nhanh chóng. Người dùng có thể yên tâm về chất lượng và sự hỗ trợ sau bán hàng.

Van Bi Inox Mặt Bích 10K Joeun Korea Chính Hãng, Giá Tốt

Thép Vinh Phú cung cấp Van Bi Inox Mặt Bích 10K Joeun Korea chính hãng, chất lượng Hàn Quốc, giá cạnh tranh. Sản phẩm phù hợp cho hệ thống đường ống công nghiệp và dân dụng, mang đến độ bền cao, chống ăn mòn và vận hành ổn định.

Chất liệu inox cao cấp

Van Bi Inox Joeun Korea được làm từ inox 304/316, chống ăn mòn, chịu nhiệt và hóa chất nhẹ, đảm bảo hoạt động lâu dài trong các môi trường nước, hơi, khí và dầu nhẹ.

Kết nối mặt bích chắc chắn

Thiết kế mặt bích chuẩn JIS/PN giúp lắp đặt dễ dàng, kín khít, giảm rò rỉ và tối ưu hiệu suất hệ thống.

Dễ vận hành, bảo trì thấp

Van bi Joeun Korea có cấu tạo đơn giản, vận hành nhanh, linh kiện phổ biến, giảm chi phí bảo trì và bảo dưỡng.

Hỗ trợ và dịch vụ từ Thép Vinh Phú

Khách hàng được tư vấn kỹ thuật, giao hàng nhanh và bảo hành chính hãng, đảm bảo an tâm khi sử dụng.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
