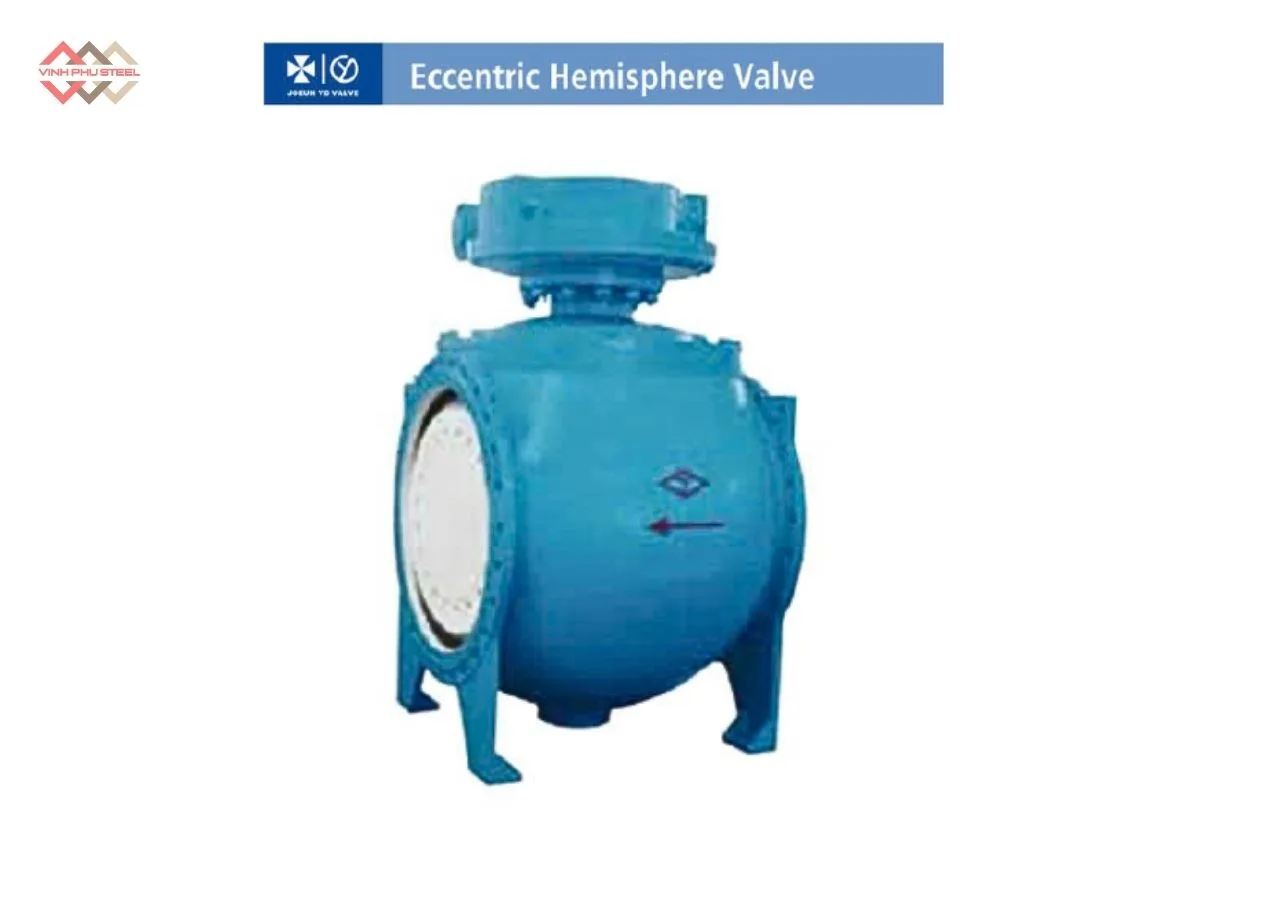

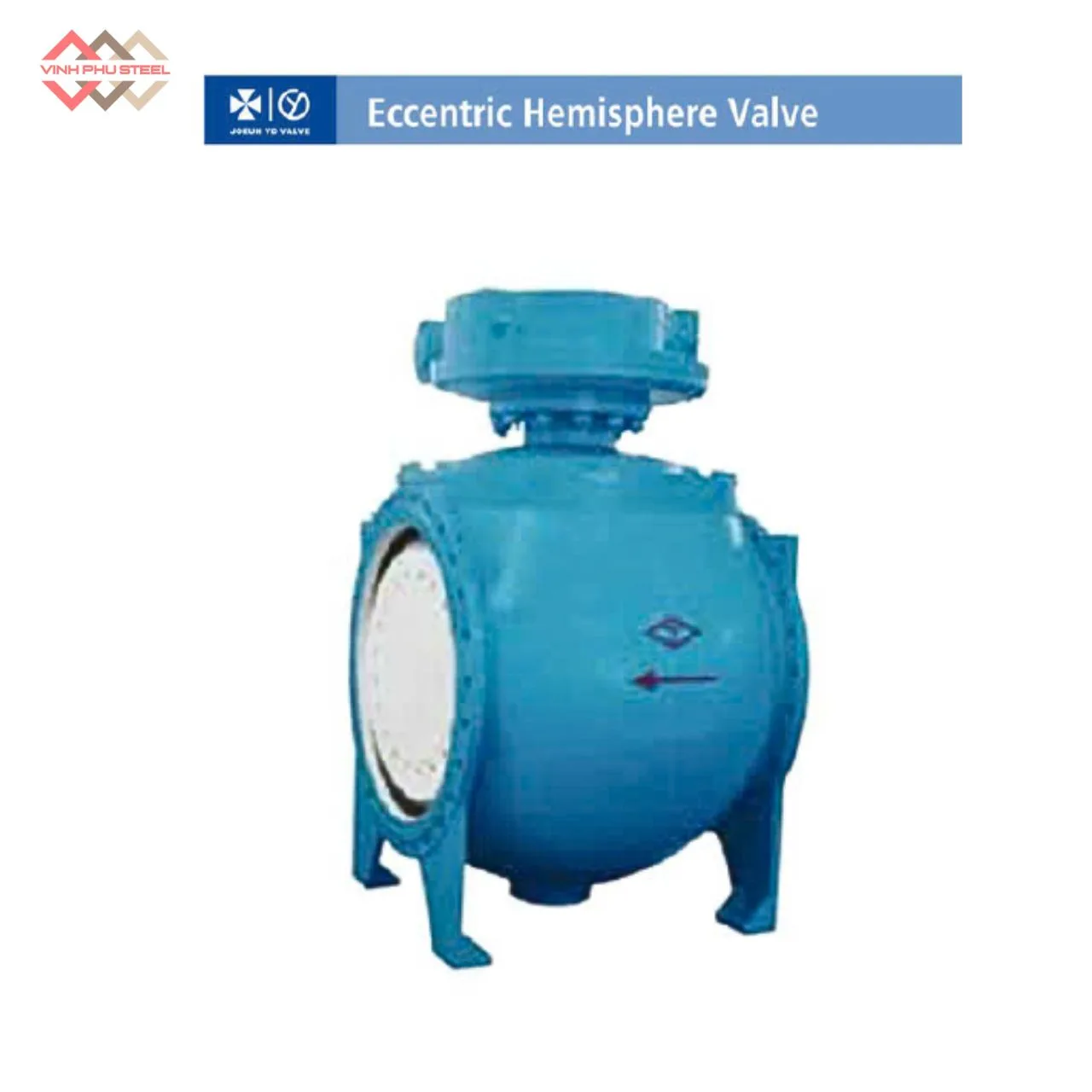

Van Bán Cầu Lệch Tâm Joeun Korea
Van Bán Cầu Lệch Tâm Joeun Korea Chính Hãng, Giá Tốt
- CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Van Bán Cầu Lệch Tâm Joeun Korea (Eccentric Hemisphere Valve) là một trong những dòng van công nghiệp cao cấp được ưa chuộng trong các hệ thống nước sạch, nước thải, hơi nóng và hóa chất nhờ khả năng đóng kín vượt trội, vận hành ổn định và tuổi thọ lâu dài.

Với thiết kế lệch tâm thông minh, van giúp giảm ma sát tối đa giữa bề mặt làm kín và ghế van, từ đó hạn chế mài mòn, tăng độ bền và đảm bảo khả năng đóng ngắt chính xác trong mọi điều kiện làm việc. Đây chính là giải pháp tối ưu cho các công trình yêu cầu độ tin cậy cao, vận hành an toàn và hiệu suất bền bỉ theo thời gian.

Van Bán Cầu Lệch Tâm (tiếng anh là Eccentric Hemisphere Valve) là một loại van công nghiệp sử dụng bộ phận đóng/mở hình bán cầu (hemisphere) để điều tiết hoặc ngắt dòng chảy của môi chất trong đường ống.

Điểm đặc biệt của loại van này là trục quay của bán cầu lệch tâm so với ghế van, giúp:

Khi mở: bán cầu tách khỏi ghế van ngay từ đầu, giảm ma sát.
Khi đóng: bán cầu ép chặt vào ghế van, tạo độ kín tuyệt đối, hạn chế rò rỉ.

Thông Số Kỹ Thuật Khớp Giản Nở Joeun Korea – Hàn Quốc

Thông số kỹ thuật chính của khớp nối giản nở Hàn Quốc bao gồm:

- Mã sản phẩm: PQ340X-10K
- Tên sản phẩm: Khớp giản nở nối bích

Thương hiệu: Joeun Korea – Hàn Quốc

Kích thước (Size): DN450 – DN1200
Áp suất làm việc (Working Pressure): 2.1 Mpa (max test)
Nhiệt độ làm việc (Working Temperature): Dưới 80°C
Chất liệu thân (Body Material): Gang dẻo (gang cầu)
Kiểu kết nối (Connection Type): Mặt bích tiêu chuẩn JIS / DIN / BS
Sơn phủ (Coating): Epoxy chống ăn mòn
Ứng dụng (Application): Nước, nước thải
Nhà phân phối: Thép Vinh Phú

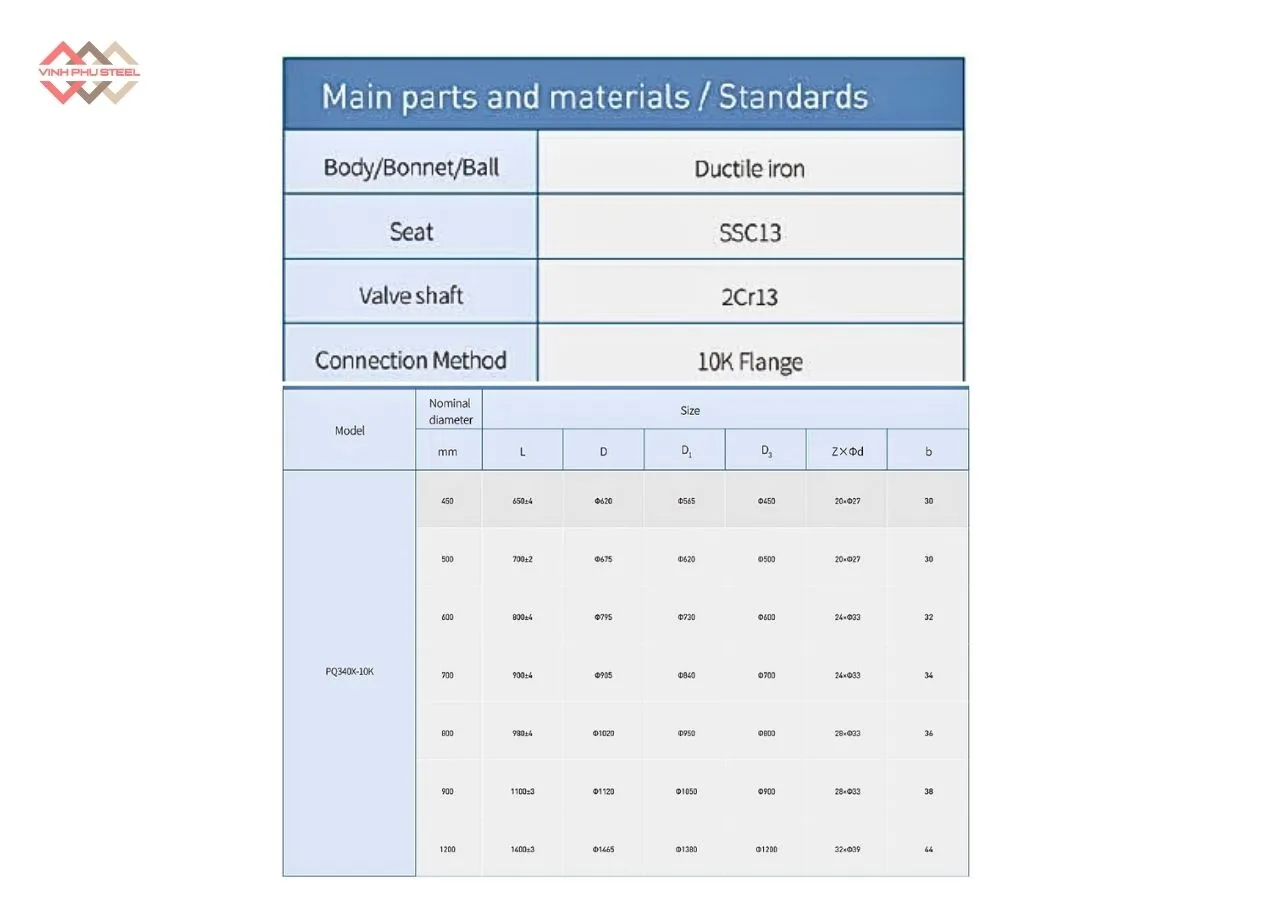

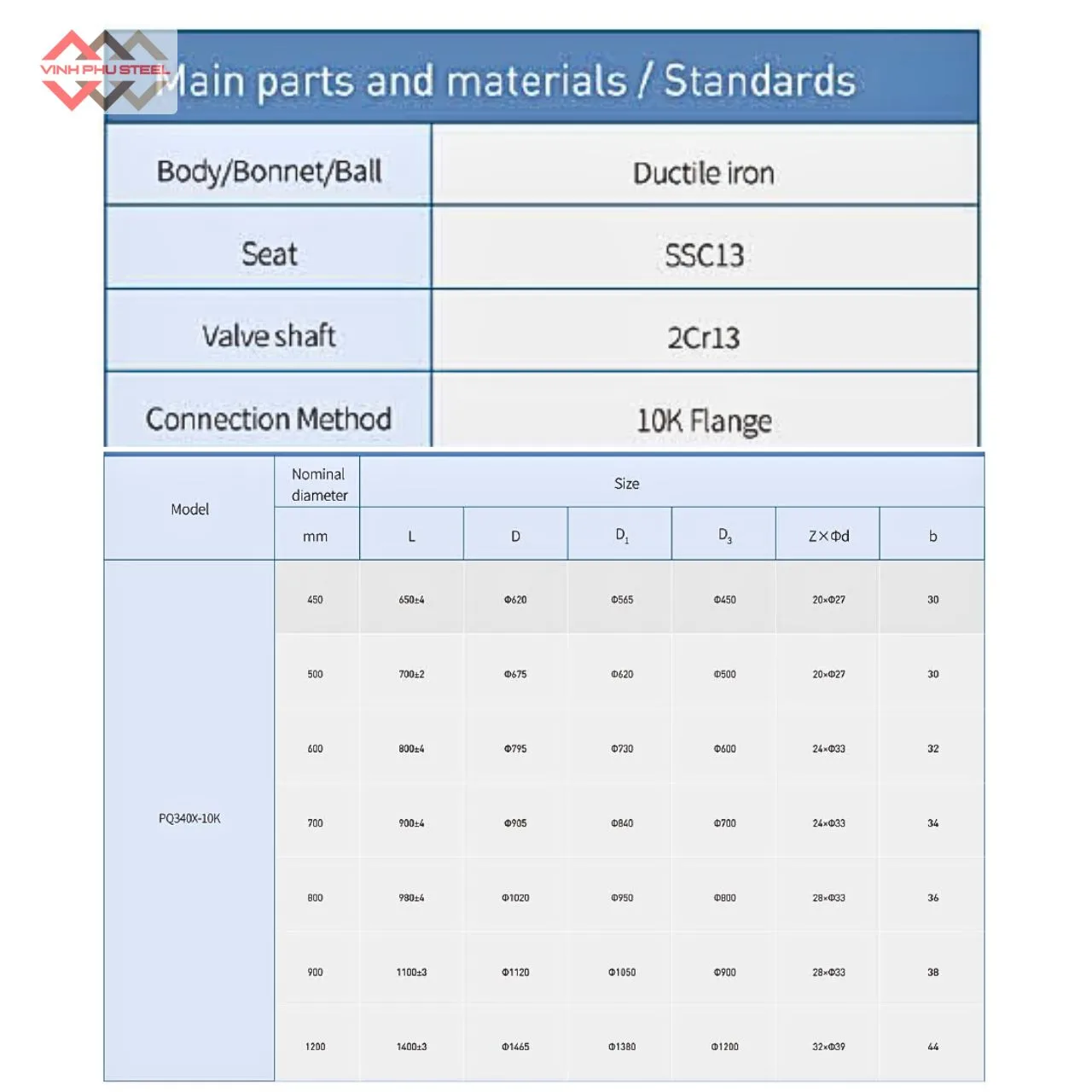

Thông Số Van Bán Cầu Lệch Tâm Joeun Korea

Thông tin chi tiết sản phẩm từ nhà sản xuất, bạn có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 48)

Cấu Tạo Cơ Bản Của Van Bán Cầu Lệch Tâm Joeun Korea

Hiểu rõ cấu tạo giúp bạn lựa chọn và vận hành van hiệu quả, đảm bảo hệ thống đường ống ổn định và bền bỉ.

Thân van (Valve Body):
- Là phần chính chịu áp lực của hệ thống và kết nối trực tiếp với đường ống.
- Chế tạo từ gang, thép carbon hoặc inox tùy ứng dụng.
- Đảm bảo độ bền cao, chống rò rỉ và chịu được áp lực, nhiệt độ lớn.
Bán cầu lệch tâm (Eccentric Hemisphere / Disc):
- Thực hiện đóng – mở dòng chảy.
- Thiết kế lệch tâm giúp giảm ma sát, tăng tuổi thọ seat và gioăng làm kín.
- Cho phép điều tiết lưu lượng mượt mà và kín tuyệt đối.
Ghế van (Seat / Valve Seat):
- Bề mặt tiếp xúc trực tiếp với bán cầu để đóng kín dòng chảy.
- Chất liệu: kim loại hoặc kết hợp gioăng chịu nhiệt/áp lực.
- Thiết kế chịu mài mòn, chống rò rỉ, đảm bảo vận hành ổn định lâu dài.
Trục van (Stem):
- Nối bán cầu với bộ điều khiển, truyền chuyển động chính xác.
- Chắc chắn, chống cong vênh và ăn mòn.
- Đảm bảo bán cầu vận hành ổn định và chính xác.
Bộ điều khiển (Actuator / Operator):
- Vận hành bằng tay hoặc tự động.
- Bao gồm tay quay, hộp số, điều khiển điện, khí nén hoặc thủy lực.
- Giúp người dùng điều chỉnh lưu lượng, áp lực hoặc tự động hóa hệ thống dễ dàng và an toàn.

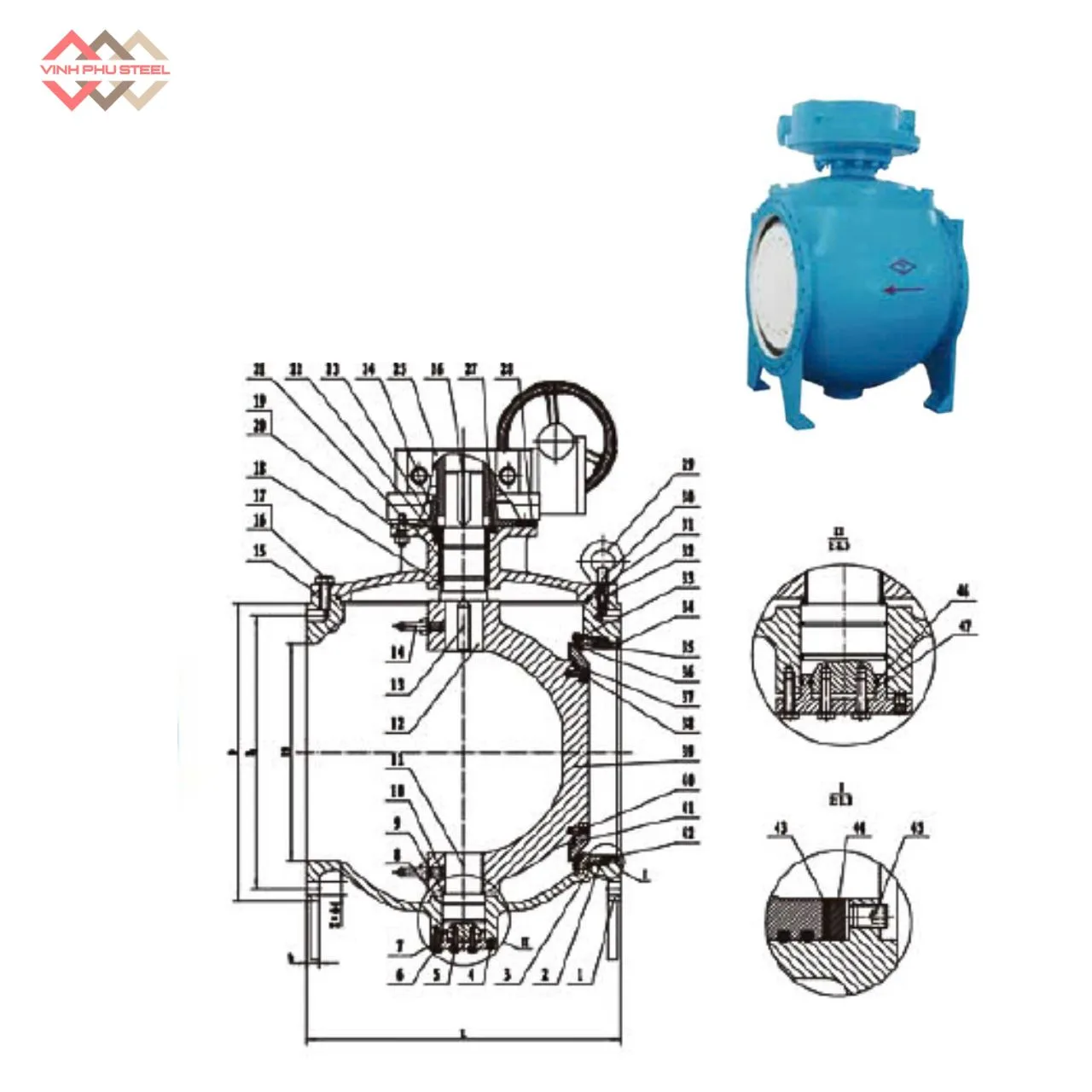

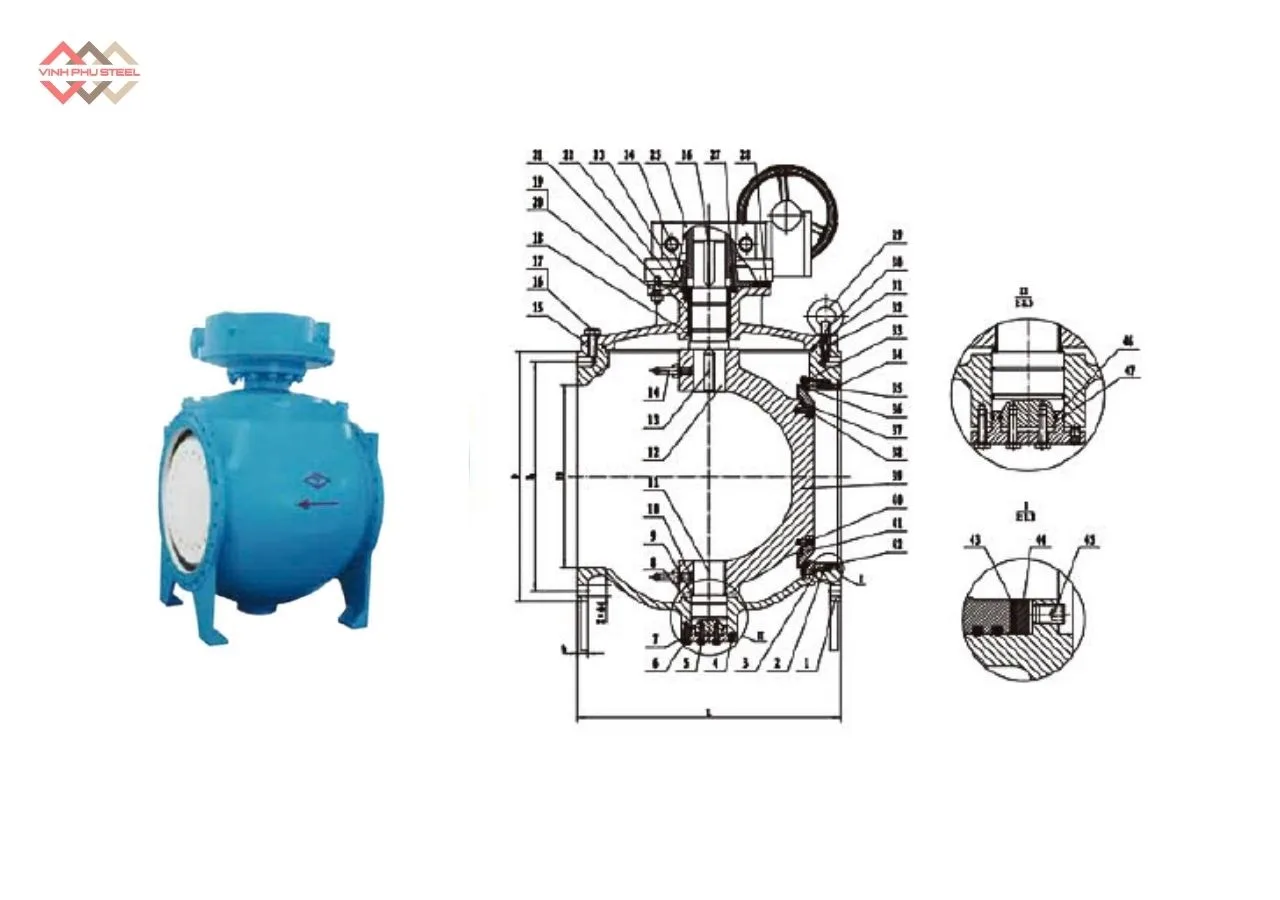

Cấu Tạo Van Bán Cầu Lệch Tâm Joeun Korea

Nguyên Lý Hoạt Động Của Van Bán Cầu Lệch Tâm Joeun

Van bán cầu lệch tâm vận hành dựa trên cơ chế xoay của bán cầu lệch so với trục, giúp đóng mở dòng chảy hiệu quả và giảm mài mòn.

Khi van mở:
- Bán cầu xoay ra khỏi ghế van, tạo lối cho dòng chảy đi qua dễ dàng.
- Thiết kế lệch tâm giúp giảm ma sát và momen mở, cho phép van vận hành mượt mà, tiết kiệm lực và năng lượng.
Khi van đóng:
- Bán cầu ép chặt vào ghế van, đóng kín hoàn toàn.
- Ngăn rò rỉ dòng chảy ngay cả dưới áp suất cao.
Hiệu ứng lệch tâm:
- Khi xoay, bán cầu không chạm trực tiếp vào ghế van ngay lập tức, giảm ma sát so với van bi hay van cổng truyền thống.
- Giúp tăng tuổi thọ seat và gioăng làm kín, giảm chi phí bảo trì và bảo dưỡng.
Điều tiết lưu lượng:
- Góc mở của bán cầu cho phép điều chỉnh lưu lượng chính xác, thích hợp cho hệ thống công nghiệp yêu cầu kiểm soát dòng chảy.

Ưu Điểm Của Van Bán Cầu Lệch Tâm Joeun Korea

Van bán cầu lệch tâm là lựa chọn tối ưu cho các hệ thống đường ống công nghiệp nhờ khả năng vận hành ổn định, độ bền cao và độ kín tuyệt đối.

Đóng mở nhanh, tiết kiệm thời gian:
- Van chỉ cần xoay 90° để đóng hoặc mở hoàn toàn, giúp vận hành nhanh chóng, giảm thời gian thao tác và nâng cao hiệu suất hệ thống.
Giảm ma sát, tăng tuổi thọ van:
- Thiết kế lệch tâm giúp bán cầu không tiếp xúc trực tiếp với ghế van ngay lập tức, giảm mài mòn trên bề mặt làm kín.
- Kết quả là tuổi thọ van và các bộ phận làm kín được kéo dài, giảm chi phí bảo trì và thay thế.
Độ kín tuyệt đối, phù hợp nhiều loại lưu chất:
- Van đảm bảo không rò rỉ, vận hành hiệu quả với các loại lưu chất: nước sạch, nước thải, hơi, dầu, hóa chất, dung dịch có tạp chất nhẹ.
- Phù hợp cho các hệ thống yêu cầu an toàn và kiểm soát chính xác lưu lượng.
Ứng dụng linh hoạt, chịu áp lực cao:
- Thích hợp cho áp lực trung bình đến cao, môi trường có tác động mài mòn nhẹ.
- Được ứng dụng rộng rãi trong:
  - Hệ thống xử lý nước và nước thải
  - Ngành công nghiệp hóa chất và dầu khí
  - Hệ thống hơi, dầu, khí nén
  - Nhà máy điện và các dự án công nghiệp khác
Vận hành êm ái và ổn định:
- Van hoạt động mượt mà, ít rung lắc, giúp duy trì hiệu suất hệ thống và giảm tiếng ồn.

Ứng Dụng Của Van Bán Cầu Lệch Tâm Joeun Korea

Van bán cầu lệch tâm được thiết kế linh hoạt, phù hợp cho nhiều hệ thống công nghiệp nhờ khả năng đóng mở nhanh, kín tuyệt đối và chịu được áp lực cao.

Hệ thống nước sạch và nước thải:
- Kiểm soát dòng chảy, đóng mở và điều tiết lưu lượng trong hệ thống cấp nước, hồ chứa, bể lắng và hệ thống xử lý nước thải.
Hệ thống hơi nóng và dầu khí:
- Phù hợp với ngành năng lượng, hơi công nghiệp và dầu khí, đảm bảo vận hành ổn định ở áp suất và nhiệt độ cao.
Ngành hóa chất, thực phẩm và dược phẩm:
- Thích hợp cho dung dịch, hóa chất, thực phẩm và dược phẩm, nơi yêu cầu kháng ăn mòn, đảm bảo vệ sinh và an toàn cho hệ thống.
Công nghiệp năng lượng và luyện kim:
- Ứng dụng trong nhà máy điện, luyện kim và các hệ thống công nghiệp nặng, giúp bảo vệ đường ống, điều tiết lưu lượng và giảm hao mòn thiết bị.

Hướng Dẫn Lắp Đặt Van Bán Cầu Lệch Tâm Joeun Korea

Lắp đặt đúng cách giúp van vận hành ổn định, đạt hiệu suất tối ưu và kéo dài tuổi thọ thiết bị.

Kiểm tra trước khi lắp đặt:
- Đảm bảo van, gioăng, seat và bộ điều khiển không bị hư hỏng.
- Vệ sinh đường ống, loại bỏ cặn, rỉ sét hoặc vật thể lạ.
- Kiểm tra hướng dòng chảy trên thân van (thường có mũi tên chỉ hướng).
Vị trí lắp đặt:
- Lắp van ở vị trí dễ tiếp cận để vận hành và bảo trì.
- Tránh lắp ở vị trí góc cong, đường ống có rung mạnh hoặc chịu va đập.
Kết nối với đường ống:
- Đối với mặt bích: siết đều các bu-lông theo mẫu chữ X để tránh biến dạng thân van.
- Đối với ren hoặc nối hàn: đảm bảo mối nối kín, tránh quá lực làm hư ren hoặc biến dạng van.
Lắp bộ điều khiển:
- Gắn tay quay, hộp số, điều khiển điện hoặc khí nén đúng hướng.
- Kiểm tra kết nối giữa trục van và bộ điều khiển, đảm bảo chuyển động mượt mà.
Kiểm tra và vận hành thử:
- Mở van từ từ để kiểm tra dòng chảy và áp lực.
- Đảm bảo van đóng kín hoàn toàn khi ở trạng thái đóng.
- Kiểm tra các mối nối, bu-lông và gioăng để phát hiện rò rỉ sớm.
Lưu ý quan trọng:
- Không vận hành van quá mức so với áp lực và nhiệt độ thiết kế.
- Khi lắp van tại vị trí có chất ăn mòn hoặc nhiệt độ cao, cần sử dụng bảo vệ phù hợp.
- Thực hiện bảo trì định kỳ để giữ độ kín và tuổi thọ van tối ưu.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Nhận biết sớm các vấn đề giúp vận hành van hiệu quả, giảm rủi ro và kéo dài tuổi thọ thiết bị.

Bảo Trì Van Bán Cầu Lệch Tâm Joeun Korea

Van Bán Cầu Lệch Tâm (Eccentric Hemisphere Valve) là giải pháp tối ưu cho các hệ thống nước, hơi, dầu và hóa chất nhờ khả năng đóng kín vượt trội và vận hành ổn định. Để đảm bảo van hoạt động bền bỉ, chính xác và duy trì tuổi thọ lâu dài, việc bảo trì định kỳ là vô cùng quan trọng.

Bài viết dưới đây hướng dẫn chi tiết cách kiểm tra, vệ sinh và bảo dưỡng van bán cầu lệch tâm theo chuẩn kỹ thuật.

1. Kiểm Tra Định Kỳ

Thực hiện 6–12 tháng/lần tùy môi trường làm việc.
Kiểm tra các bộ phận:
- Bề mặt làm kín của bán cầu và ghế van
- Trục van và ổ trục
- Bộ điều khiển (tay quay, điện, khí nén hoặc thủy lực)
- Vỏ van và mối nối để phát hiện rò rỉ hoặc ăn mòn

2. Vệ Sinh Van

Vệ sinh bên trong thân van loại bỏ cặn bẩn, bùn hoặc rỉ sét.
Với môi chất ăn mòn, sử dụng dung dịch trung hòa hoặc chất tẩy phù hợp trước khi bảo trì.

3. Bôi Trơn Các Bộ Phận Cơ Khí

Bôi trơn trục van và bộ truyền động bằng mỡ chuyên dụng.
Tránh bôi quá nhiều gây dính bẩn hoặc tạp chất.

4. Kiểm Tra và Thay Thế Vòng Làm Kín

Vòng làm kín (PTFE, PFA hoặc cao su kỹ thuật) là bộ phận quan trọng.
Thay thế nếu mòn, nứt hoặc biến dạng để đảm bảo độ kín tuyệt đối.

5. Tháo Lắp và Kiểm Tra Chi Tiết

Khi van gặp rò rỉ hoặc momen mở lớn, cần tháo van khỏi đường ống.
Kiểm tra và bảo dưỡng:
- Bán cầu và ghế van
- Trục van, ổ bi
- Lắp lại và kiểm tra độ kín trước khi đưa vào vận hành.

6. Lưu Ý Khi Vận Hành

Mở/đóng van đúng góc 90° để tránh hư hỏng bề mặt làm kín.
Khi van hoạt động dưới áp lực cao hoặc nhiệt độ cao, giảm áp hoặc làm mát trước khi bảo trì.
Kiểm tra định kỳ bộ điều khiển tự động (điện/khí nén) để đảm bảo trục van hoạt động ổn định.

7. Tuân Thủ Hướng Dẫn Nhà Sản Xuất

Luôn tham khảo sổ tay kỹ thuật của nhà sản xuất để:
- Chọn vật liệu thay thế chính xác
- Duy trì bảo hành và tiêu chuẩn kỹ thuật
- Đảm bảo an toàn và hiệu suất van tối ưu

Việc bảo trì định kỳ Van bán cầu lệch tâm không chỉ giúp van hoạt động ổn định, bền bỉ mà còn nâng cao hiệu suất toàn hệ thống. Thực hiện đúng các bước kiểm tra, vệ sinh, bôi trơn và thay thế linh kiện sẽ giúp kéo dài tuổi thọ van và giảm thiểu rủi ro vận hành.
