Van 1 Chiều Lá Lật Inox Loại BB Joeun Korea – Check Valve

Mô tả

Trong các hệ thống đường ống công nghiệp, van 1 chiều lá lật inox loại BB Joeun Korea là thiết bị không thể thiếu giúp ngăn dòng chảy ngược, bảo vệ máy bơm và toàn bộ hệ thống vận hành an toàn, ổn định. Với thiết kế lá lật đóng mở linh hoạt, vật liệu inox cao cấp và tiêu chuẩn sản xuất khắt khe từ Joeun Korea, dòng check valve loại BB mang đến độ bền vượt trội, khả năng làm việc ổn định trong nhiều môi trường khắc nghiệt như nước sạch, nước thải, hóa chất nhẹ hay hệ thống PCCC.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm nổi bật và ứng dụng thực tế của van 1 chiều lá lật inox BB Joeun Korea, từ đó dễ dàng lựa chọn sản phẩm phù hợp cho từng nhu cầu sử dụng.

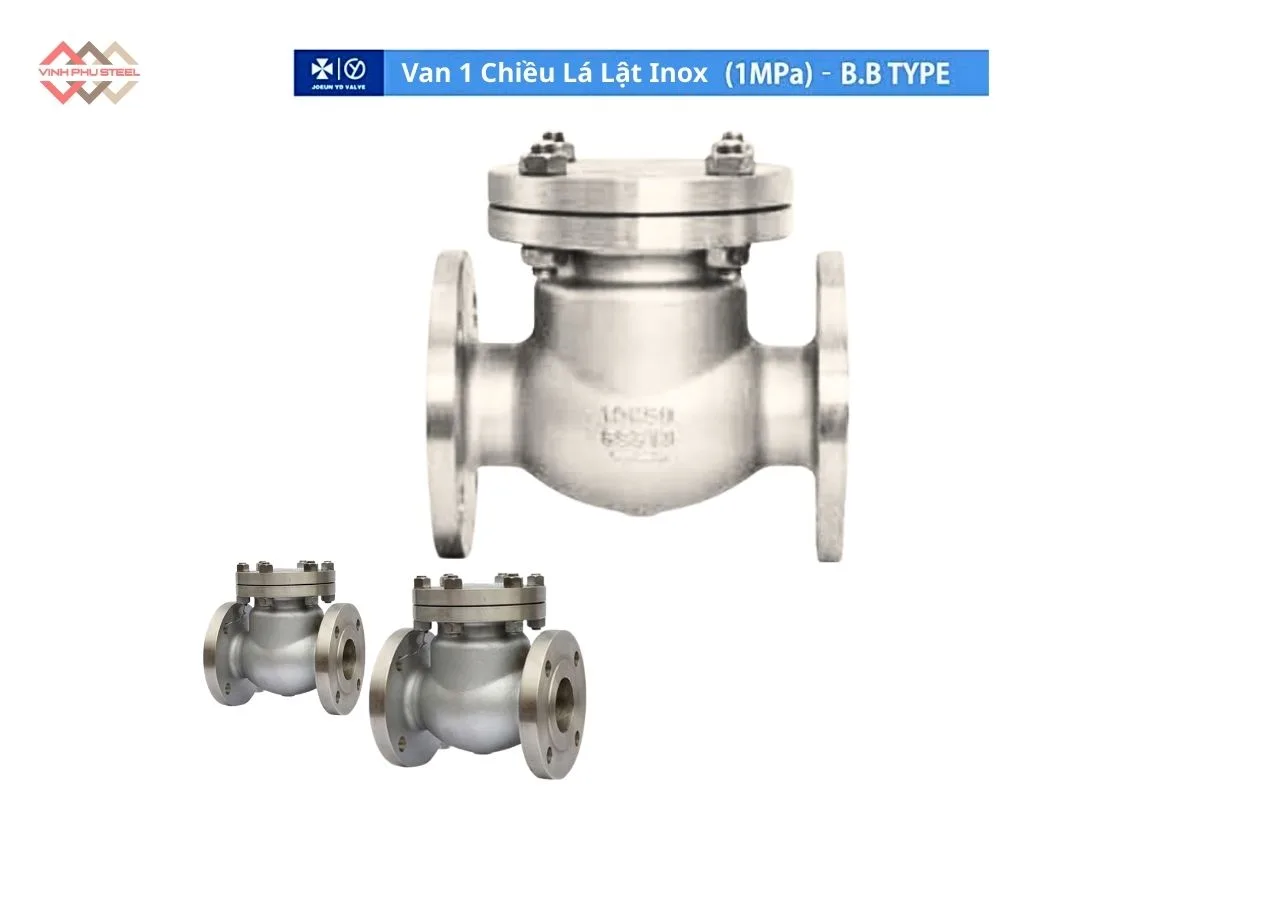

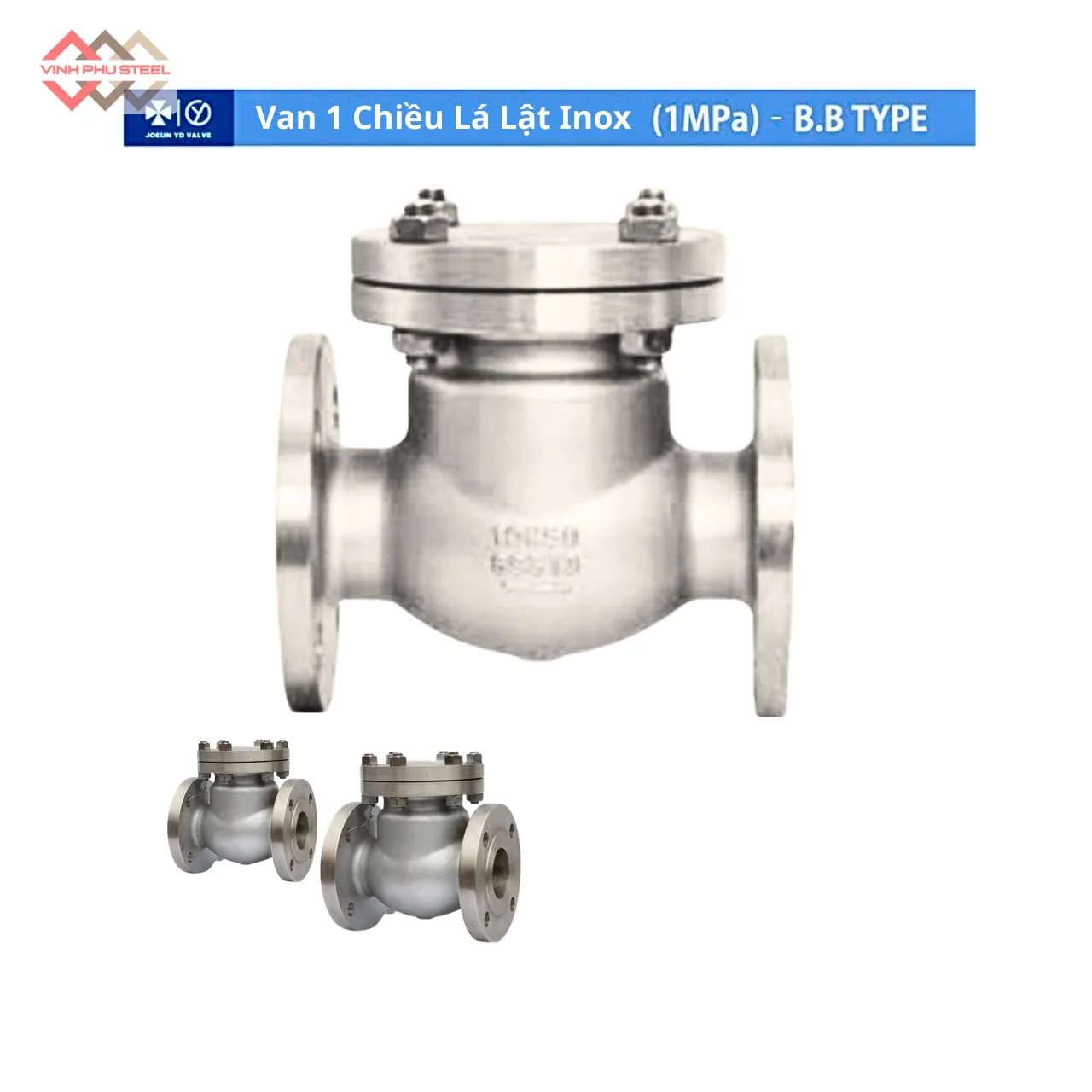

Van 1 Chiều Lá Lật Inox Loại BB Joeun Korea – Check Valve

Van 1 chiều lá lật inox loại BB là van một chiều dạng cánh lật bằng thép không gỉ, có kết cấu thân – nắp ghép bulông (Body & Bonnet), cho phép lưu chất chỉ chảy theo một chiều và tự động ngăn dòng chảy ngược khi áp suất thay đổi.

Van hoạt động không cần điện hay khí nén, có ưu điểm độ kín cao, bền bỉ, dễ bảo trì, chịu ăn mòn và áp suất tốt. Van 1 chiều lá lật inox loại BB thường được sử dụng trong hệ thống cấp nước, PCCC, hơi – khí nén, xử lý nước và công nghiệp, với áp suất làm việc phổ biến khoảng 1 MPa (10 bar).

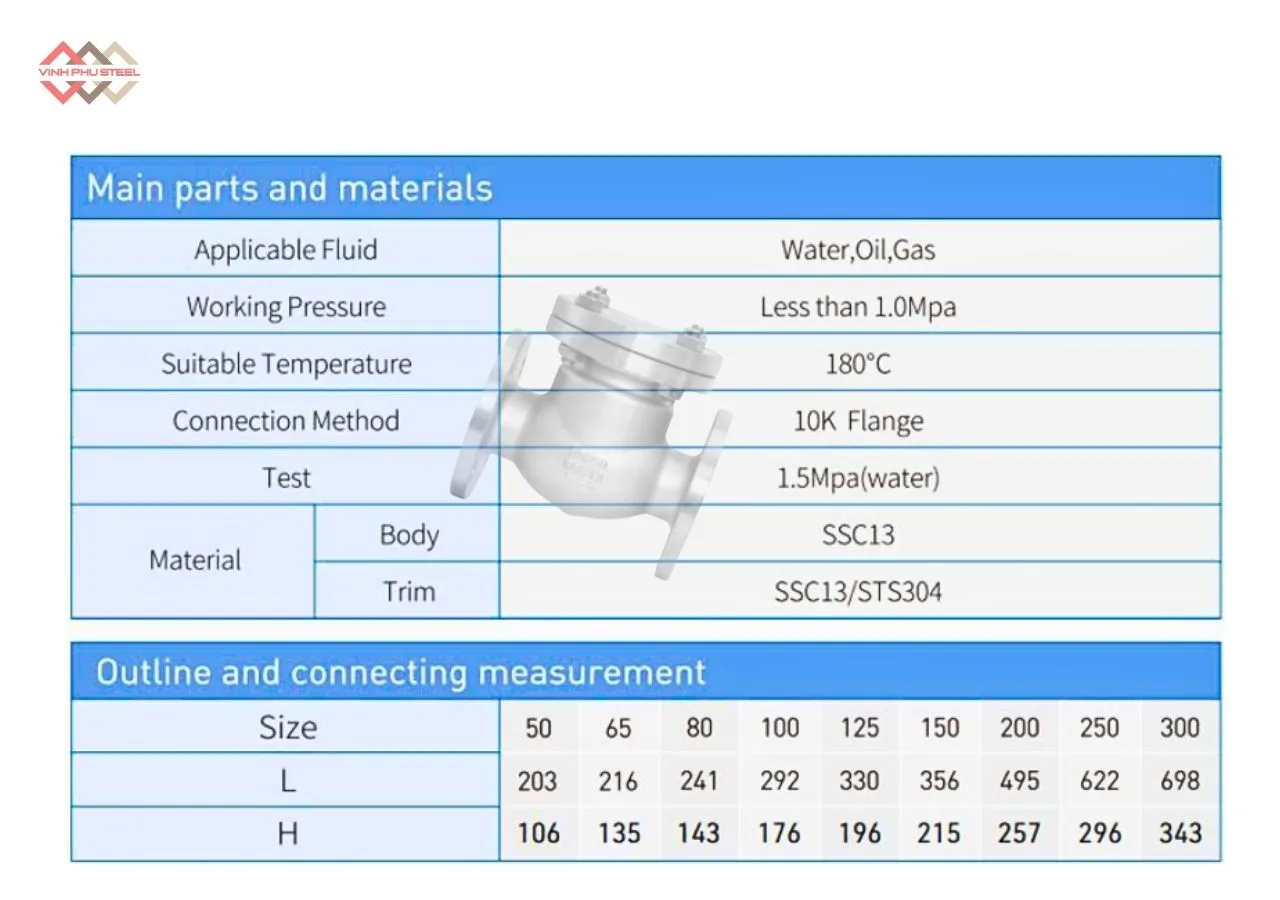

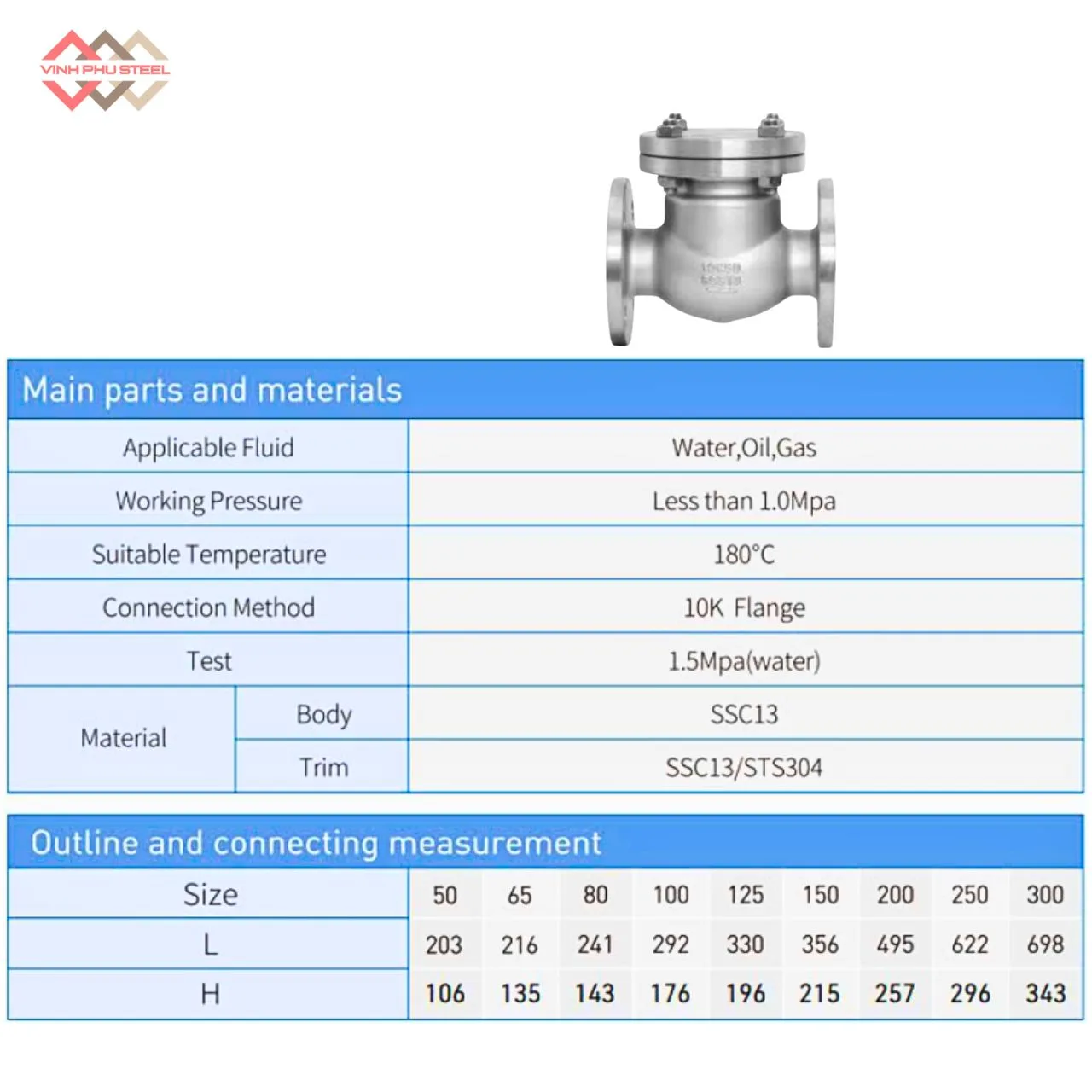

Thông Số Van Một Chiều Lá Lật Inox Nối BíchJoeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không gỉ SSC13
• Kiểu van: Van một chiều, check valve có nắp dạng Body & Bonnet
• Kiểu kết nối: Ren trong (ren cái)
• Kích thước van: DN50 – DN300.
• Áp suất làm việc: 1.5 Mpa
• Nhiệt độ làm việc: Đến 180°C
• Môi trường sử dụng: Nước, dầu, khí
• Nhà cung cấp: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 19)

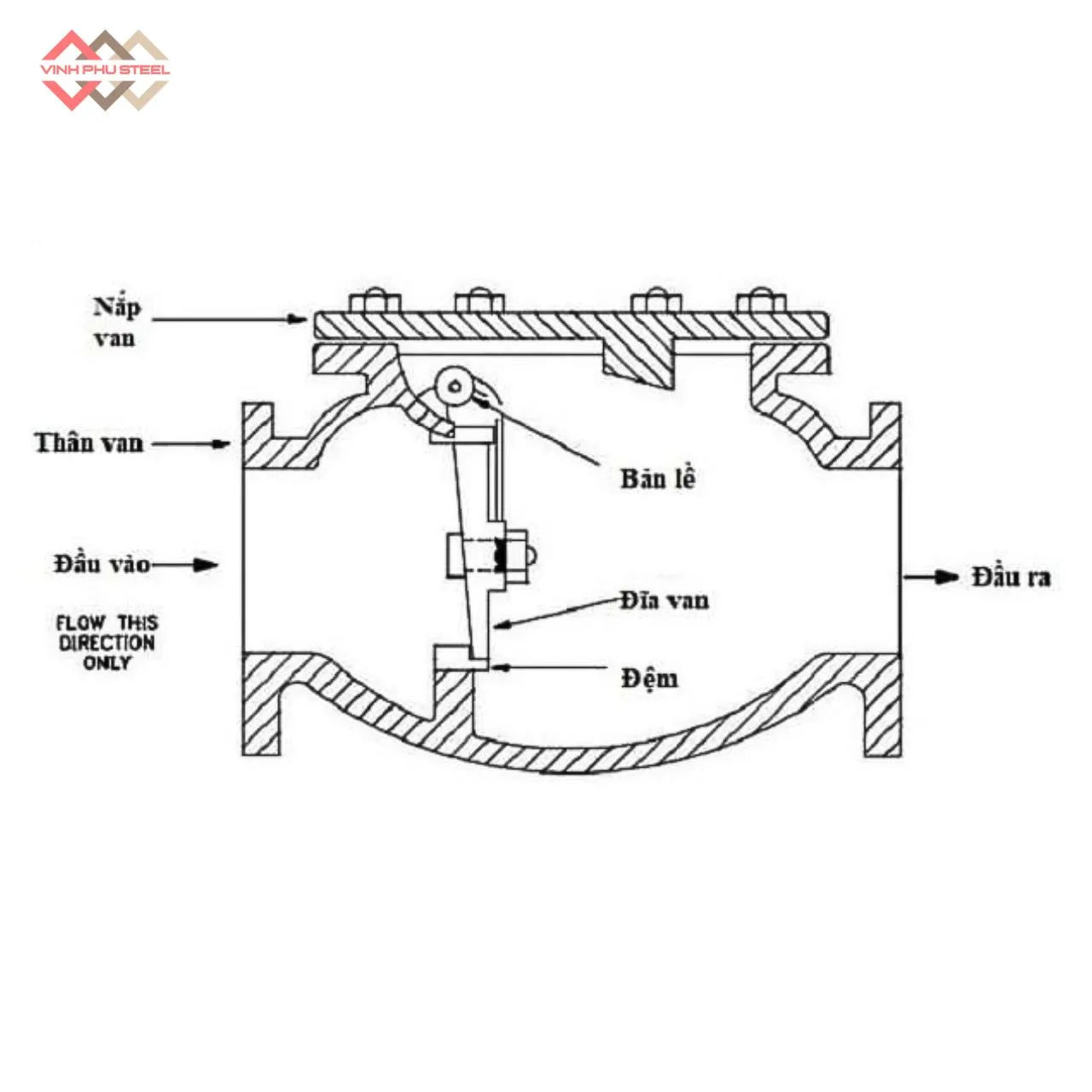

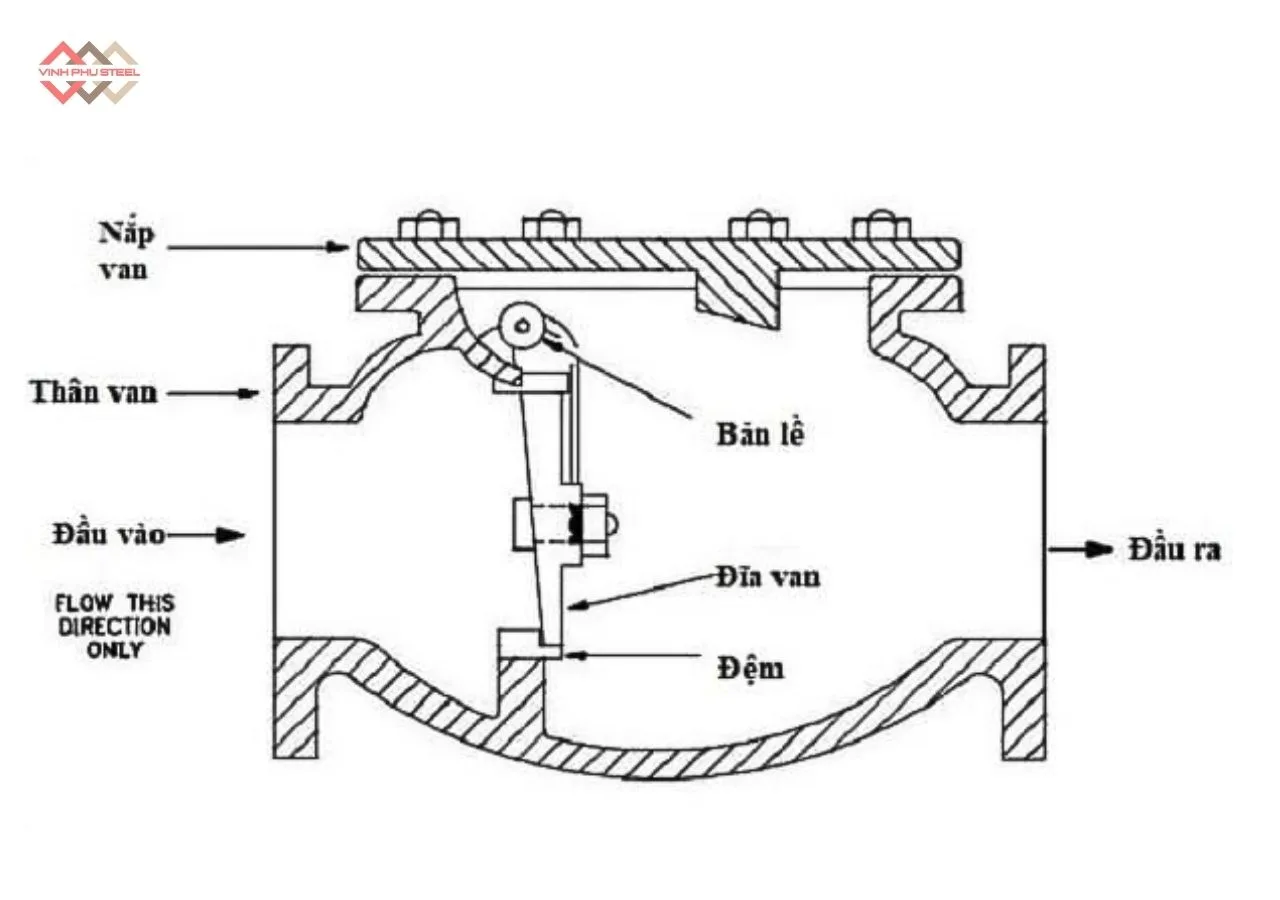

Cấu Tạo Van 1 Chiều Lá Lật Inox Loại BB

Van 1 chiều lá lật inox loại BB có cấu tạo đơn giản nhưng chắc chắn, được thiết kế theo dạng Body – Bonnet ghép bulông, giúp van hoạt động ổn định, kín khít và thuận tiện cho bảo trì. Cấu tạo chi tiết gồm các bộ phận chính sau:

1. Thân van (Body)

Thân van 1 chiều lá lật inox loại BB được chế tạo từ thép không gỉ (inox SUS 304, SUS 316), có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn cao. Đây là bộ phận chính giúp dẫn hướng dòng chảy và bảo vệ các chi tiết bên trong van.

2. Nắp van (Bonnet)

Nắp van được liên kết với thân bằng bulông theo tiêu chuẩn BB, giúp dễ dàng tháo lắp, kiểm tra và bảo dưỡng. Thiết kế này đảm bảo độ kín cao và tăng độ bền cho van trong quá trình vận hành lâu dài.

3. Lá van (Đĩa van – Disc)

Lá van có dạng cánh lật, đóng vai trò trực tiếp trong việc đóng/mở dòng chảy. Khi có lưu chất đi qua, lá van mở theo áp lực; khi dòng chảy dừng hoặc đảo chiều, lá van tự động lật xuống, ngăn dòng chảy ngược hiệu quả.

4. Trục bản lề (Hinge Pin)

Trục bản lề kết nối lá van với thân van, cho phép lá van xoay linh hoạt và đóng mở nhẹ nhàng, giảm ma sát và hạn chế mài mòn trong quá trình sử dụng.

5. Gioăng làm kín (Seat / Gasket)

Gioăng làm kín thường làm từ PTFE hoặc vật liệu chịu nhiệt, giúp tăng độ kín khít, hạn chế rò rỉ lưu chất và đảm bảo an toàn cho hệ thống.

Nguyên Lý Và Chức Năng Van 1 Chiều Lá Lật Inox Loại BB

Van 1 chiều lá lật inox loại BB là thiết bị được thiết kế để kiểm soát hướng dòng chảy, hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất, không cần điện hay khí nén, đảm bảo an toàn và ổn định cho hệ thống đường ống.

Nguyên lý hoạt động

Khi lưu chất (nước, khí, hơi, hóa chất…) chảy đúng chiều thiết kế, áp lực của dòng chảy sẽ tác động lên lá van dạng cánh lật, làm lá van xoay mở quanh trục bản lề, tạo lối đi cho lưu chất lưu thông qua van. Ở trạng thái này, van có tổn thất áp suất thấp, giúp dòng chảy vận hành liên tục và ổn định.

Khi dòng chảy giảm áp, dừng lại hoặc đảo chiều, áp lực ngược kết hợp với trọng lực của lá van sẽ khiến lá van tự động lật xuống và đóng kín vào bề mặt làm kín. Nhờ đó, van ngăn chặn hoàn toàn hiện tượng chảy ngược, hạn chế rò rỉ và bảo vệ các thiết bị phía sau.

Chức năng

Van 1 chiều lá lật inox loại BB có chức năng chính là chống chảy ngược lưu chất, giúp bảo vệ máy bơm, đường ống, van và thiết bị khỏi hư hỏng do áp suất hồi. Bên cạnh đó, van còn giúp ổn định hệ thống, giảm rung lắc, hạn chế sự cố và kéo dài tuổi thọ thiết bị.

Với vật liệu inox chống ăn mòn và kết cấu Body – Bonnet ghép bulông, van 1 chiều lá lật inox loại BB được ứng dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, hơi – khí nén, xử lý nước, thực phẩm và công nghiệp, đáp ứng tốt các yêu cầu về độ bền, độ kín và hiệu quả vận hành.

Ứng Dụng Của Van 1 Chiều Lá Lật Inox Loại BB Joeun Korea

Nhờ thiết kế cánh lật tự động, vật liệu inox chống ăn mòn và kết cấu Body – Bonnet ghép bulông, van 1 chiều lá lật inox loại BB được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, cụ thể:

1. Hệ thống cấp thoát nước

Van 1 chiều lá lật inox loại BB giúp ngăn nước chảy ngược, bảo vệ máy bơm, hạn chế sự cố và duy trì áp suất ổn định cho đường ống.

2. Hệ thống phòng cháy chữa cháy (PCCC)

Được lắp trên đường ống cấp nước chữa cháy nhằm duy trì lưu lượng và áp lực, tránh hiện tượng hồi lưu gây giảm hiệu quả chữa cháy.

3. Hệ thống hơi, khí nén

Van đảm bảo dòng khí – hơi chỉ chảy theo một chiều, giúp hệ thống vận hành an toàn, giảm rủi ro hư hỏng thiết bị.

4. Nhà máy xử lý nước và nước thải

Với khả năng chống ăn mòn, chịu môi trường ẩm và hóa chất nhẹ, van 1 chiều lá lật inox loại BB phù hợp cho các hệ thống xử lý nước sạch và nước thải công nghiệp.

5. Ngành thực phẩm, dược phẩm

Vật liệu inox đạt tiêu chuẩn vệ sinh, không gây nhiễm bẩn lưu chất, đáp ứng yêu cầu an toàn trong sản xuất thực phẩm và dược phẩm.

6. Ngành hóa chất và công nghiệp

Sử dụng trong các đường ống dẫn hóa chất, dung dịch công nghiệp, giúp kiểm soát hướng dòng chảy và bảo vệ thiết bị.

Ưu Điểm Của Van 1 Chiều Lá Lật Inox Loại BB

Nhờ thiết kế cánh lật tự động, vật liệu inox chất lượng cao và kết cấu Body – Bonnet ghép bulông, van 1 chiều lá lật inox loại BB sở hữu nhiều ưu điểm vượt trội, đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống đường ống:

1. Khả năng chống chảy ngược hiệu quả

Van 1 chiều lá lật inox loại BB cho phép lưu chất đi theo một chiều duy nhất và tự động đóng kín khi dòng chảy đảo chiều. Điều này giúp bảo vệ máy bơm, đường ống và thiết bị, hạn chế hư hỏng do áp suất hồi.

2. Vận hành hoàn toàn tự động, ổn định

Van hoạt động dựa trên áp lực dòng chảy, không cần sử dụng điện hay khí nén. Nhờ đó, hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí trong suốt quá trình sử dụng.

3. Tổn thất áp suất thấp, lưu thông tốt

Thiết kế lá van dạng cánh lật mở hoàn toàn khi có dòng chảy giúp giảm lực cản, hạn chế sụt áp, đặc biệt phù hợp với các hệ thống yêu cầu lưu lượng lớn.

4. Vật liệu inox chống ăn mòn, độ bền cao

Thân và chi tiết van được chế tạo từ inox SUS 304 hoặc SUS 316, có khả năng chống gỉ sét, chịu nhiệt và chịu áp tốt, phù hợp với môi trường nước, hơi, khí, thực phẩm và hóa chất.

5. Kết cấu BB (Body – Bonnet) ghép bulông chắc chắn

Thiết kế thân – nắp ghép bulông giúp van có độ kín khít cao, đồng thời dễ tháo lắp, kiểm tra và bảo trì, góp phần kéo dài tuổi thọ thiết bị.

6. Tuổi thọ lâu dài, chi phí bảo dưỡng thấp

Nhờ cấu tạo đơn giản, ít chi tiết chuyển động và vật liệu bền bỉ, van 1 chiều lá lật inox loại BB có tuổi thọ cao, ít hư hỏng, giúp giảm chi phí vận hành và bảo dưỡng.

7. Ứng dụng linh hoạt trong nhiều lĩnh vực

Van phù hợp cho nhiều hệ thống khác nhau như cấp thoát nước, PCCC, xử lý nước, hơi – khí nén, thực phẩm, dược phẩm và công nghiệp, đáp ứng đa dạng nhu cầu sử dụng.

Hướng Dẫn Lắp Đặt Van 1 Chiều Lá Lật Inox Loại BB Joeun Korea

Để van 1 chiều lá lật inox loại BB hoạt động hiệu quả, bền bỉ và đảm bảo khả năng chống chảy ngược, việc lắp đặt đúng kỹ thuật là rất quan trọng. Dưới đây là hướng dẫn lắp đặt chi tiết, dễ áp dụng trong thực tế:

1. Xác định đúng chiều dòng chảy

Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Khi lắp đặt, cần đảm bảo mũi tên này trùng với chiều lưu chất thực tế trong đường ống. Lắp sai chiều sẽ khiến van không mở hoặc không đóng kín.

2. Lựa chọn vị trí lắp đặt phù hợp

Van 1 chiều lá lật inox loại BB nên được lắp:

• Sau máy bơm để ngăn dòng chảy ngược khi bơm dừng
• Trên đường ống nằm ngang là tối ưu
• Trường hợp lắp đường ống đứng, cần đảm bảo dòng chảy đi từ dưới lên trên để lá van đóng mở đúng nguyên lý

3. Chuẩn bị đường ống trước khi lắp

• Làm sạch bên trong đường ống, loại bỏ cặn bẩn, rỉ sét
• Đảm bảo mặt bích, gioăng làm kín phẳng và đúng tiêu chuẩn
• Kiểm tra kích thước van phù hợp với đường ống

4. Tiến hành lắp đặt van

• Đặt van đúng vị trí, cân chỉnh thẳng hàng với đường ống
• Lắp gioăng làm kín giữa các mặt bích
• Siết bulông theo đường chéo, lực siết đều để đảm bảo độ kín, tránh cong vênh thân van

5. Kiểm tra sau lắp đặt

• Vận hành thử hệ thống với áp suất thấp
• Quan sát khả năng đóng/mở của lá van
• Kiểm tra các vị trí mặt bích, bulông để đảm bảo không rò rỉ

6. Lưu ý quan trọng khi lắp đặt

• Không lắp van ở vị trí có dòng chảy xoáy mạnh
• Không để vật cản phía trước van làm ảnh hưởng đến quá trình mở lá van
• Thực hiện bảo trì định kỳ để đảm bảo van hoạt động ổn định lâu dài

Vấn Đề Thường Gặp Van 1 Chiều Lá Lật Inox Loại BB Joeun Korea

Trong quá trình vận hành, van 1 chiều lá lật inox loại BB có thể gặp một số sự cố nếu lắp đặt hoặc sử dụng chưa đúng kỹ thuật. Dưới đây là các vấn đề phổ biến kèm biện pháp khắc phục hiệu quả, giúp tối ưu hiệu suất và kéo dài tuổi thọ van:

1. Van không mở hoặc mở không hết

Nguyên nhân:

• Lắp van sai chiều dòng chảy
• Áp suất dòng chảy quá thấp
• Lá van bị kẹt do cặn bẩn

Biện pháp khắc phục:

• Kiểm tra và lắp lại đúng chiều mũi tên trên thân van
• Đảm bảo áp suất và lưu lượng phù hợp
• Tháo van, vệ sinh lá van và trục bản lề

2. Van không đóng kín, xảy ra chảy ngược

Nguyên nhân:

• Gioăng làm kín bị mòn hoặc hư hỏng
• Cặn bẩn bám vào bề mặt làm kín
• Lá van bị cong vênh sau thời gian dài sử dụng

Biện pháp khắc phục:

• Vệ sinh bề mặt làm kín
• Thay gioăng mới đúng chủng loại
• Kiểm tra và thay thế lá van nếu bị biến dạng

3. Van phát ra tiếng ồn hoặc rung lắc khi hoạt động

Nguyên nhân:

• Dòng chảy thay đổi đột ngột
• Lắp van ở vị trí dòng chảy xoáy mạnh
• Áp suất vượt mức cho phép

Biện pháp khắc phục:

• Điều chỉnh lưu lượng ổn định hơn
• Thay đổi vị trí lắp đặt van
• Kiểm tra và vận hành hệ thống đúng áp suất thiết kế

4. Rò rỉ tại mặt bích hoặc thân van

Nguyên nhân:

• Gioăng lắp không đúng hoặc bị lệch
• Bulông siết không đều
• Gioăng bị lão hóa

Biện pháp khắc phục:

• Căn chỉnh lại gioăng cho đúng vị trí
• Siết bulông đều theo đường chéo
• Thay gioăng mới nếu cần thiết

5. Van nhanh xuống cấp, giảm tuổi thọ

Nguyên nhân:

• Môi trường làm việc có tính ăn mòn cao
• Không bảo trì, vệ sinh định kỳ

Biện pháp khắc phục:

• Lựa chọn đúng mác inox (SUS 316 cho môi trường ăn mòn cao)
• Thực hiện kiểm tra, bảo dưỡng van định kỳ

Nhận diện sớm các vấn đề thường gặp và áp dụng biện pháp khắc phục kịp thời sẽ giúp van 1 chiều lá lật inox loại BB hoạt động ổn định, đảm bảo hiệu quả chống chảy ngược và nâng cao độ an toàn cho toàn bộ hệ thống.

Hướng Dẫn Bảo Dưỡng Van 1 Chiều Lá Lật Inox Loại BB Joeun korea

Bảo dưỡng định kỳ giúp van 1 chiều lá lật inox loại BB hoạt động ổn định, duy trì khả năng chống chảy ngược và kéo dài tuổi thọ. Dưới đây là hướng dẫn bảo dưỡng chi tiết, dễ áp dụng trong thực tế:

1. Lập kế hoạch bảo dưỡng định kỳ

• Thực hiện kiểm tra 3–6 tháng/lần (hoặc sớm hơn với môi trường khắc nghiệt)
• Ghi nhận tình trạng hoạt động để phát hiện sớm dấu hiệu bất thường

2. Kiểm tra tổng thể bên ngoài van

• Quan sát thân van, nắp van và bulông ghép BB
• Phát hiện kịp thời các dấu hiệu rò rỉ, nứt, ăn mòn hoặc lỏng bulông

3. Kiểm tra khả năng đóng mở của lá van

• Vận hành thử hệ thống để đánh giá độ linh hoạt của lá van
• Lắng nghe tiếng ồn bất thường khi van đóng/mở

4. Tháo nắp van để vệ sinh bên trong (khi cần)

• Ngắt hoàn toàn hệ thống và xả áp trước khi tháo
• Tháo bulông nắp van (Bonnet) theo đúng kỹ thuật
• Làm sạch lá van, trục bản lề và bề mặt làm kín, loại bỏ cặn bẩn, rỉ sét

5. Kiểm tra và thay thế gioăng làm kín

• Kiểm tra gioăng nếu có dấu hiệu chai cứng, mòn hoặc rách
• Thay gioăng mới đúng kích thước và vật liệu phù hợp với môi trường làm việc

6. Siết lại bulông và lắp hoàn thiện

• Lắp lại nắp van, căn chỉnh đúng vị trí
• Siết bulông đều tay theo đường chéo để đảm bảo độ kín

7. Chạy thử và kiểm tra sau bảo dưỡng

• Vận hành hệ thống ở áp suất thấp trước
• Kiểm tra khả năng đóng/mở và độ kín của van
• Đảm bảo không có rò rỉ trước khi đưa vào vận hành chính thức

8. Lưu ý quan trọng khi bảo dưỡng

• Không sử dụng hóa chất tẩy rửa gây ăn mòn inox
• Ưu tiên linh kiện thay thế chính hãng hoặc tương đương tiêu chuẩn
• Với môi trường hóa chất, nên chọn inox SUS 316 để tăng độ bền

Thực hiện bảo dưỡng đúng cách và định kỳ sẽ giúp van một chiều lá lật inox loại BB luôn vận hành ổn định, hạn chế sự cố, giảm chi phí sửa chữa và đảm bảo an toàn cho toàn bộ hệ thống đường ống.

Van 1 Một Chiều Loại B.B

Van một chiều loại BB là van một chiều có kết cấu thân – nắp ghép bulông, trong đó BB (Body – Bonnet) dùng để chỉ cách liên kết giữa thân van và nắp van bằng bulông thay vì hàn liền hoặc đúc nguyên khối.

Giải thích rõ hơn:

• Van một chiều: là loại van chỉ cho phép lưu chất (nước, khí, hơi, dầu…) chảy theo một chiều duy nhất và tự động ngăn dòng chảy ngược khi áp suất thay đổi.
• Loại BB (Body – Bonnet): thân van và nắp van được ghép với nhau bằng bulông, giúp:
  • Dễ tháo lắp, kiểm tra và bảo dưỡng
  • Đảm bảo độ kín khít và độ bền cao
  • Phù hợp cho các hệ thống cần bảo trì định kỳ

Đặc điểm của van một chiều loại BB:

• Hoạt động tự động, không cần điện hay khí nén
• Kết cấu chắc chắn, an toàn, chịu áp tốt
• Dễ sửa chữa, thay thế gioăng và chi tiết bên trong
• Áp suất làm việc phổ biến khoảng 1 MPa (10 bar)

Ứng dụng phổ biến:

Van một chiều loại BB thường được sử dụng trong các hệ thống cấp thoát nước, PCCC, hơi – khí nén, xử lý nước, công nghiệp và dân dụng, đặc biệt là những hệ thống yêu cầu độ bền cao và dễ bảo dưỡng.

Van 1 Chiều Lá Lật Joeun Korea Chính Hãng, Giá Rẻ

Van 1 Chiều Lá Lật Inox Loại BB Joeun Korea Chính Hãng là sản phẩm chất lượng cao do Thép Vinh Phú phân phối, được nhiều doanh nghiệp tin dùng trong các hệ thống đường ống công nghiệp và dân dụng.

Là nhà cung cấp van Joeun Korea chính hãng, Thép Vinh Phú cam kết sản phẩm đầy đủ CO–CQ, nguồn gốc rõ ràng, giá cạnh tranh, hàng sẵn kho và hỗ trợ kỹ thuật chuyên sâu, mang đến giải pháp an toàn, bền bỉ và tối ưu chi phí cho mọi công trình.
