Van 1 Chiều Đóng Chậm Joeun Korea – Slow Closing Silencing Check Valve

Mô tả

Trong quá trình vận hành hệ thống bơm nước, việc van đóng đột ngột thường gây ra tiếng “cộc” lớn – hiện tượng va đập nước quen thuộc. Giải pháp hiệu quả nhất chính là Van 1 chiều đóng chậm Joeun Korea, hay còn gọi là Slow Closing Silencing Check Valve.

Loại van này giúp dòng nước lưu thông ổn định, van đóng nhẹ nhàng và không gây tiếng ồn, bảo vệ tối đa cho máy bơm và đường ống.

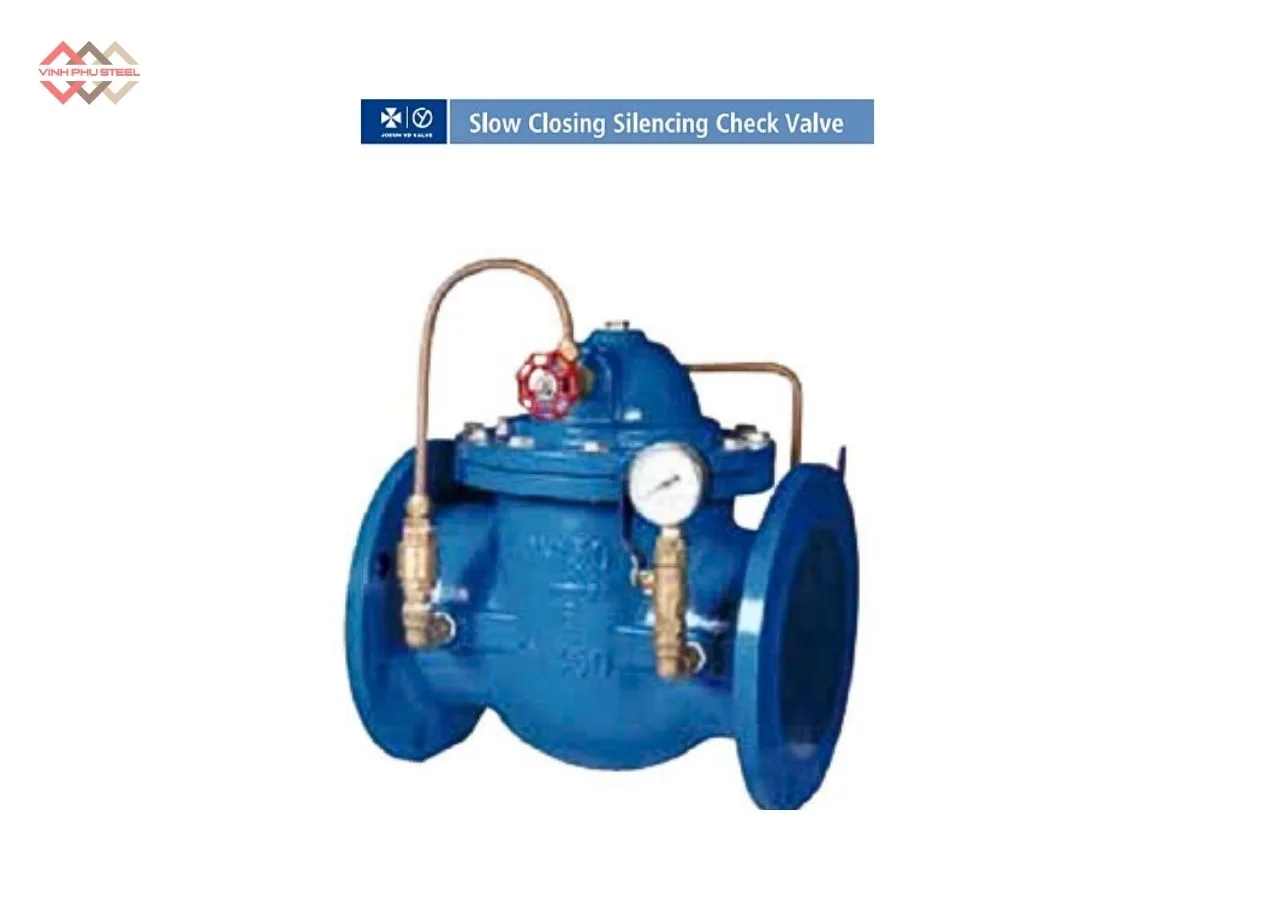

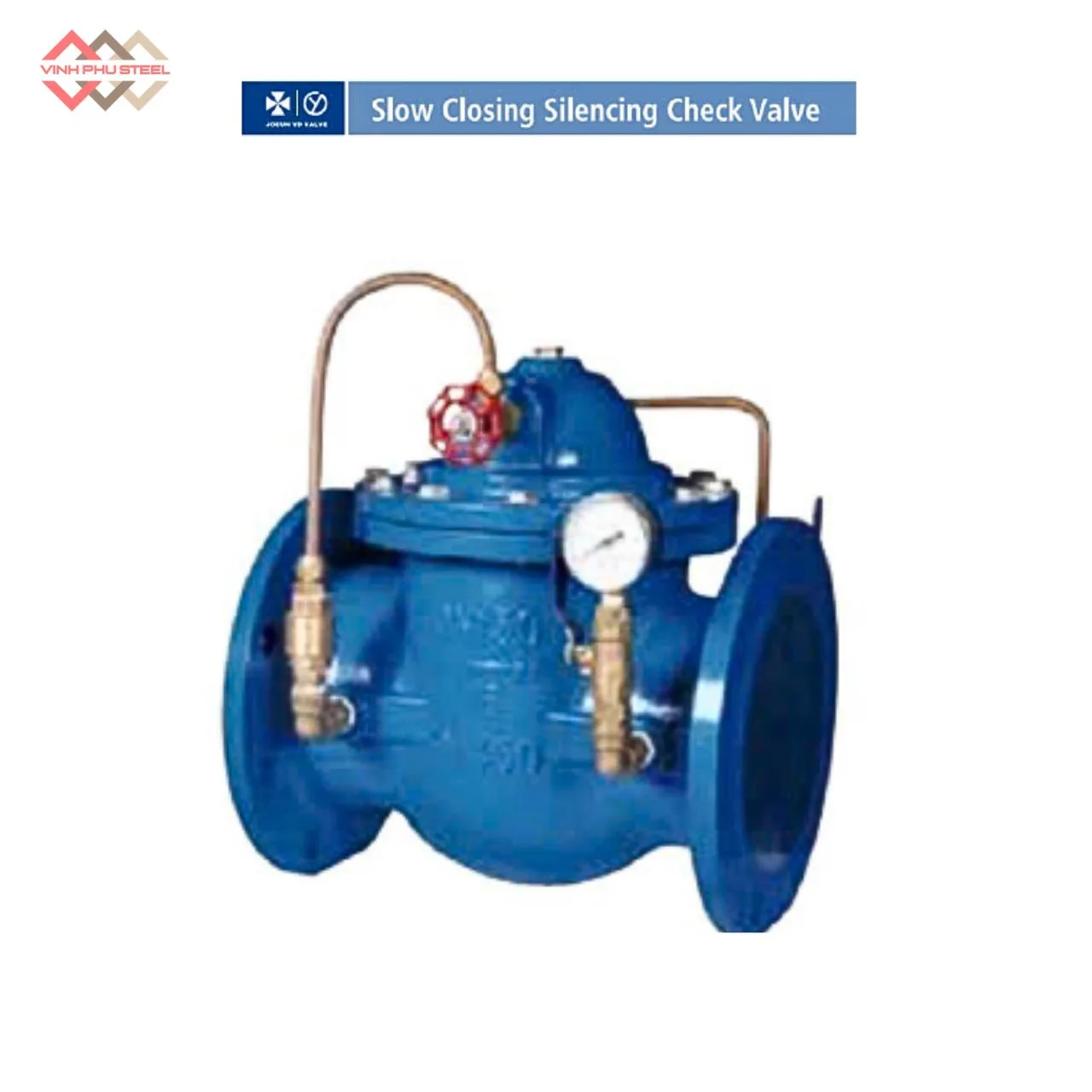

Van 1 Chiều Đóng Chậm Joeun Korea

Van 1 Chiều Đóng Chậm (tiếng Anh: Slow Closing Check Valve hoặc Slow Closing Silencing Check Valve) là loại van một chiều đặc biệt được thiết kế để ngăn dòng chảy ngược và đóng van từ từ, tránh việc đóng đột ngột gây chấn động cho hệ thống.

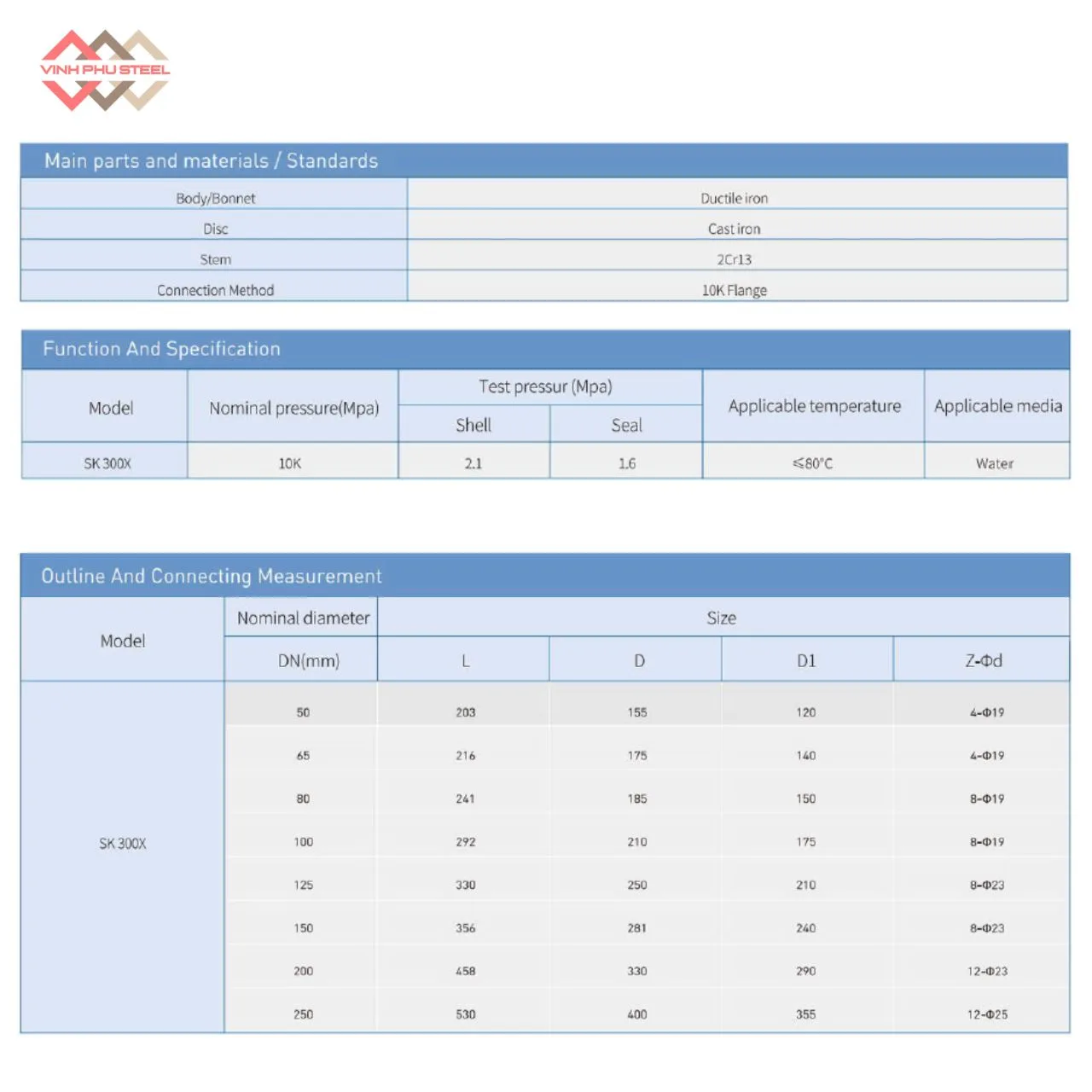

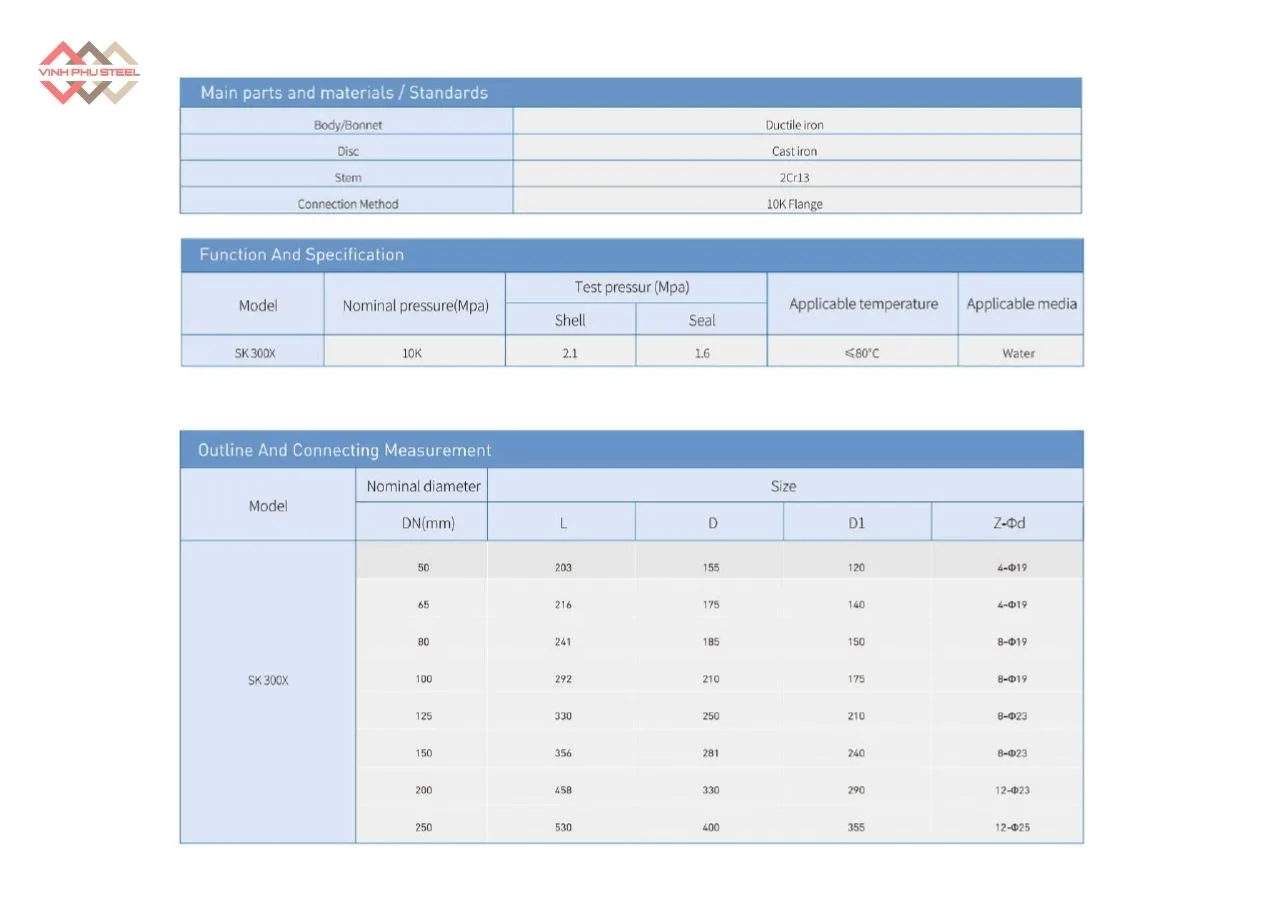

Thông Số Kỹ Thuật Van 1 Chiều Đóng Chậm Joeun SK 300X

Thông số kỹ thuật chính của van một chiều đóng chậm Joeun Hàn Quốc:

• Model: SK 300X
• Thương hiệu: Joeun – Korea
• Kiểu van: Van 1 chiều đóng chậm / Van chống va thủy lực
• Môi chất sử dụng: Nước sạch, nước công nghiệp, hệ thống PCCC
• Áp suất làm việc: PN10 – PN25 (1.0 MPa – 2.5 MPa)
• Nhiệt độ làm việc: Dưới 80 °C
• Kích thước (DN): DN50 – DN250
• Vật liệu thân van: Gang dẻo, gang cầu, hoặc inox (tùy chọn)
• Kết nối: Mặt bích tiêu chuẩn JIS, DIN hoặc ANSI
• Chức năng: Đóng chậm, giảm chấn, giảm tiếng ồn
• Ứng dụng: Hệ thống bơm nước, PCCC, cấp thoát nước, HVAC, xử lý nước thải.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 55)

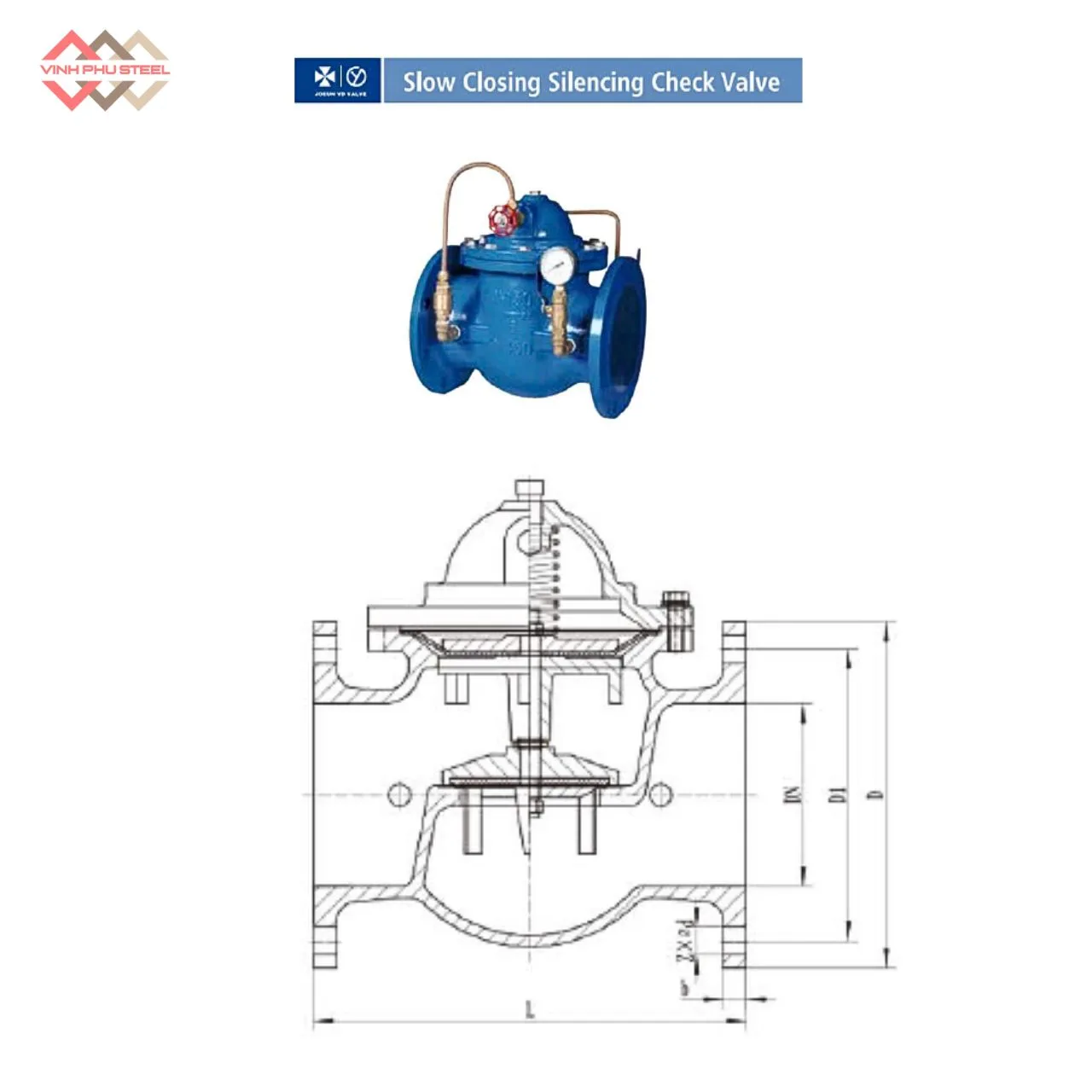

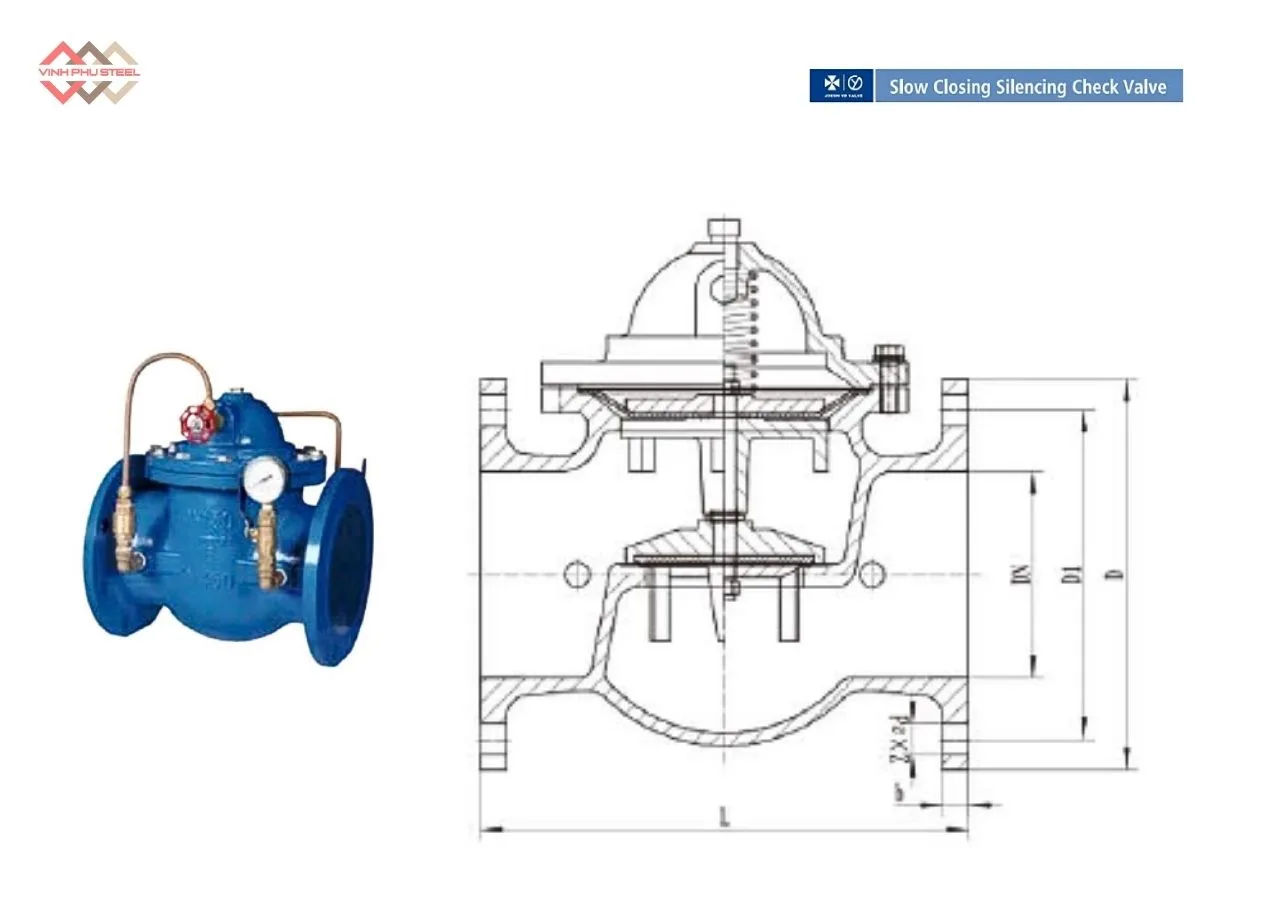

Cấu tạo Van 1 Chiều Đóng Chậm Joeun Korea

Van 1 chiều đóng chậm Joeun SK 300X có cấu tạo hiện đại, được thiết kế tối ưu để đảm bảo khả năng đóng mở êm ái, giảm chấn hiệu quả và duy trì áp lực ổn định trong hệ thống. Cấu tạo gồm các bộ phận chính sau:

1. Thân van (Body)

Thân van được chế tạo từ vật liệu gang dẻo, gang cầu hoặc thép không gỉ, có khả năng chịu áp lực và nhiệt độ cao. Thiết kế kết nối mặt bích theo tiêu chuẩn JIS, DIN hoặc ANSI giúp dễ dàng lắp đặt, tháo rời và bảo trì.

2. Nắp van (Bonnet)

Nắp van được bắt chặt với thân bằng bu-lông, có thể tháo rời để kiểm tra, bảo dưỡng. Bên trong nắp van tích hợp buồng giảm chấn thủy lực, giúp đĩa van đóng từ từ, hạn chế va đập nước (water hammer) khi ngắt dòng chảy.

3. Đĩa van (Disc)

Đĩa van là bộ phận đóng mở chính, thường được làm bằng inox hoặc đồng thau chống ăn mòn. Khi dòng nước chảy đúng chiều, áp lực sẽ đẩy đĩa mở ra; khi dòng chảy ngược, đĩa sẽ hạ xuống từ từ nhờ cơ cấu giảm chấn, giúp đóng kín và không gây tiếng ồn.

4. Lò xo hồi (Spring)

Lò xo có nhiệm vụ đưa đĩa van trở về vị trí đóng khi dòng nước dừng lại. Bộ phận này giúp van đóng chậm và ổn định, tránh xung áp đột ngột gây hư hại hệ thống.

5. Piston hoặc xi lanh thủy lực (Hydraulic Cylinder)

Piston thủy lực là đặc trưng của dòng van đóng chậm, dùng để điều tiết tốc độ đóng van. Khi áp suất thay đổi, piston tạo lực cản thủy lực giúp van đóng dần dần, tránh hiện tượng đóng nhanh gây sốc áp.

6. Gioăng và vòng đệm kín (Seat, Gasket)

Gioăng được làm từ cao su EPDM, NBR hoặc PTFE có độ đàn hồi và khả năng chịu nhiệt tốt. Chúng giúp van đóng kín tuyệt đối, ngăn rò rỉ và tăng độ bền khi vận hành liên tục.

7. Ống dẫn điều tiết và van điều khiển phụ

Một số model SK 300X có thêm ống dẫn dầu hoặc nước để điều chỉnh tốc độ đóng. Hệ thống này cho phép người vận hành tinh chỉnh thời gian đóng van phù hợp với đặc tính của từng hệ thống bơm.

Nguyên Lý Hoạt Động Của Van 1 Chiều Đóng Chậm SK 300X

Van 1 chiều đóng chậm Joeun SK 300X hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất dòng chảy và cơ cấu giảm chấn thủy lực bên trong. Nguyên lý làm việc của van được chia thành hai giai đoạn chính: mở van và đóng van.

1. Giai đoạn mở van

Khi hệ thống bơm hoạt động, dòng nước chảy theo đúng chiều thiết kế sẽ tạo ra áp lực đẩy vào đĩa van. Áp lực này lớn hơn lực đàn hồi của lò xo hồi, làm đĩa van mở ra và cho phép nước đi qua.

Trong suốt quá trình này, piston thủy lực di chuyển theo, cho phép dòng nước lưu thông ổn định với tổn thất áp lực thấp và dòng chảy êm, không rung lắc.

2. Giai đoạn đóng van

Khi máy bơm dừng hoạt động hoặc dòng nước ngừng chảy, áp suất phía trước van giảm đột ngột. Lúc này, lò xo hồi và lực từ dòng nước ngược bắt đầu tác động lên đĩa van, khiến đĩa từ từ trở về vị trí đóng.

Khác với van một chiều thông thường, Joeun SK 300X được trang bị piston giảm chấn thủy lực, giúp điều tiết tốc độ đóng. Piston này tạo ra lực cản nhẹ, khiến đĩa van đóng chậm từng bước, tránh hiện tượng đóng nhanh gây ra va đập nước (water hammer) trong đường ống.

3. Quá trình giảm chấn và cân bằng áp lực

Trong khi đĩa van di chuyển về vị trí đóng, buồng giảm chấn sẽ tự động điều tiết lượng chất lỏng bên trong để duy trì tốc độ đóng ổn định. Khi đĩa đã hoàn toàn khép kín, áp suất hai bên van được cân bằng, đảm bảo độ kín tuyệt đối, ngăn dòng chảy ngược hoàn toàn.

4. Đặc điểm vận hành

• Van hoạt động hoàn toàn tự động, không cần nguồn điện hay khí nén.
• Cơ cấu đóng chậm và giảm tiếng ồn giúp bảo vệ toàn bộ hệ thống bơm, ống dẫn và van phụ trợ khác.
• Có thể tùy chỉnh thời gian đóng thông qua van tiết lưu hoặc ống điều chỉnh lưu lượng trên thân van.

Ứng Dụng Của Van 1 Chiều Đóng Chậm Joeun Korea

Van 1 Chiều Đóng Chậm Joeun SK 300X được thiết kế đặc biệt để ngăn dòng chảy ngược và chống hiện tượng búa nước (water hammer), giúp bảo vệ toàn bộ hệ thống đường ống và máy bơm. Nhờ cơ chế đóng chậm bằng piston thủy lực giảm chấn, van hoạt động ổn định, êm ái và phù hợp cho nhiều lĩnh vực khác nhau.

1. Hệ thống cấp nước và trạm bơm

• Được lắp ở đầu ra của máy bơm để ngăn nước chảy ngược khi máy dừng hoạt động.
• Giúp ổn định áp lực, kéo dài tuổi thọ máy bơm, tránh hư hỏng đường ống và các van phụ trợ.
• Thường dùng trong trạm bơm cấp nước đô thị, khu dân cư, nhà máy xử lý nước sạch.

2. Hệ thống phòng cháy chữa cháy (PCCC)

• Đảm bảo nước không chảy ngược về bồn chứa khi hệ thống ngừng hoạt động.
• Giữ cho áp lực nước luôn sẵn sàng trong đường ống PCCC, giúp phản ứng nhanh khi có sự cố.
• Giảm tiếng ồn và rung chấn khi đóng van, đặc biệt phù hợp với các tòa nhà cao tầng, trung tâm thương mại.

3. Hệ thống công nghiệp và nhà máy sản xuất

• Ứng dụng trong các hệ thống làm mát tuần hoàn, trạm bơm công nghiệp, xưởng chế biến thực phẩm và nhà máy hóa chất.
• Giúp duy trì áp lực ổn định, giảm sự cố do dòng chảy ngược hoặc thay đổi áp suất đột ngột.

4. Hệ thống thủy lợi và thoát nước

• Lắp đặt tại các đường ống dẫn nước tưới tiêu, hồ chứa, kênh mương.
• Giúp kiểm soát dòng chảy và bảo vệ thiết bị khi có thay đổi áp suất trong hệ thống thủy lực.

5. Hệ thống HVAC (Điều hòa không khí và làm mát trung tâm)

• Sử dụng trong đường ống nước lạnh hoặc nước nóng để tránh dòng chảy ngược khi bơm dừng.
• Giảm rung động, hạn chế hư hại cho chiller, bơm và đường ống.

6. Một số lĩnh vực ứng dụng khác

• Các công trình cấp thoát nước khu dân cư.
• Nhà máy điện, nhà máy xử lý nước thải.
• Dự án hạ tầng kỹ thuật và công trình công cộng.

Van Một Chiều Đóng Chậm Joeun SK 300X là lựa chọn lý tưởng cho những hệ thống yêu cầu vận hành êm, an toàn, không gây sốc áp lực. Van giúp bảo vệ thiết bị, kéo dài tuổi thọ hệ thống và giảm chi phí bảo trì đáng kể.

Ưu Điểm Của Van 1 Chiều Đóng Chậm Joeun Korea

Van Một Chiều Đóng Chậm Joeun SK 300X được đánh giá cao nhờ thiết kế tối ưu và hiệu suất vận hành ổn định. Đây là dòng van kết hợp hoàn hảo giữa tính năng chống chảy ngược và giảm chấn thủy lực, mang lại nhiều lợi ích vượt trội cho hệ thống đường ống.

1. Đóng chậm, giảm va đập nước (Water Hammer) hiệu quả

• Cơ cấu piston giảm chấn thủy lực giúp van đóng từ từ, tránh tình trạng đóng đột ngột gây ra hiện tượng búa nước – nguyên nhân chính làm hư hại ống và phụ kiện.
• Bảo vệ toàn bộ hệ thống bơm, van và đường ống, giúp vận hành an toàn và ổn định hơn.

2. Hoạt động tự động, không cần nguồn điện

• Van vận hành hoàn toàn tự động dựa trên chênh lệch áp suất, không cần nguồn điện hoặc khí nén.
• Phù hợp cho các hệ thống cấp nước, PCCC và công nghiệp nơi yêu cầu tính ổn định cao, ít bảo trì.

3. Thiết kế chắc chắn, độ bền cao

• Thân van được chế tạo từ gang dẻo hoặc gang cầu chất lượng cao, phủ lớp sơn epoxy chống ăn mòn.
• Bộ phận đĩa van, trục, và piston làm từ thép không gỉ (inox), đảm bảo khả năng chịu áp, chịu nhiệt tốt và tuổi thọ lâu dài.

4. Giảm tiếng ồn và rung động trong quá trình vận hành

• Cơ cấu giảm chấn bên trong giúp giảm rung lắc và tiếng ồn khi van đóng mở.
• Phù hợp cho hệ thống trong tòa nhà, khu dân cư hoặc nhà máy yêu cầu độ ồn thấp.

5. Dễ bảo trì, thay thế và lắp đặt

• Cấu trúc van được thiết kế đơn giản, dễ tháo lắp khi cần kiểm tra hoặc vệ sinh.
• Có thể lắp đặt theo phương ngang hoặc thẳng đứng tùy theo yêu cầu hệ thống.

6. Hiệu suất làm việc ổn định, tổn thất áp suất thấp

• Thiết kế dòng chảy tối ưu giúp giảm thiểu tổn thất áp lực khi nước đi qua van.
• Đảm bảo lưu lượng lớn, vận hành trơn tru ngay cả trong hệ thống có áp lực cao.

7. Ứng dụng linh hoạt trong nhiều lĩnh vực

• Sử dụng hiệu quả trong hệ thống cấp nước, trạm bơm, PCCC, thủy lợi, công nghiệp sản xuất và HVAC.
• Đáp ứng các tiêu chuẩn quốc tế về an toàn, chất lượng và độ bền.

Van 1 Chiều Đóng Chậm Joeun SK 300X không chỉ giúp ngăn dòng chảy ngược mà còn bảo vệ toàn bộ hệ thống khỏi tác động của búa nước, đảm bảo vận hành êm ái, tuổi thọ cao và chi phí bảo trì thấp – là giải pháp lý tưởng cho các hệ thống công nghiệp và dân dụng hiện đại.

Hướng dẫn lắp đặt Van 1 Chiều Đóng Chậm Joeun Korea

Việc lắp đặt đúng cách Van 1 Chiều Đóng Chậm Joeun SK 300X giúp đảm bảo hiệu suất vận hành tối ưu, tuổi thọ van cao và ngăn ngừa sự cố búa nước trong hệ thống. Dưới đây là hướng dẫn chi tiết.

1. Kiểm tra trước khi lắp đặt

• Đảm bảo van và phụ kiện đi kèm đúng kích thước DN, áp suất và tiêu chuẩn mặt bích.
• Kiểm tra thân van, đĩa van và gioăng có tình trạng hoàn hảo, không móp méo, rách.
• Vệ sinh đường ống trước khi lắp, đảm bảo không có cặn, mạt sắt hay dị vật.

2. Xác định hướng dòng chảy

• Van 1 chiều đóng chậm chỉ cho phép dòng chảy theo một chiều duy nhất.
• Trên thân van có mũi tên chỉ hướng dòng chảy, cần lắp sao cho dòng nước đi đúng chiều mũi tên.

3. Vị trí lắp đặt

• Lắp ngang hoặc thẳng đứng tùy theo thiết kế hệ thống, nhưng nên ưu tiên thẳng đứng với dòng chảy hướng lên trên để van hoạt động tốt nhất.
• Tránh lắp đặt nơi có rung động mạnh hoặc dòng chảy khí nén.
• Đảm bảo khoảng trống xung quanh van để dễ dàng bảo trì, kiểm tra và tháo rời.

4. Kết nối mặt bích

• Sử dụng bu-lông và đai ốc phù hợp với tiêu chuẩn mặt bích của van.
• Xiết đều các bu-lông theo hình chéo để tránh kéo lệch thân van và đảm bảo độ kín.
• Sử dụng gioăng mới (gasket) để ngăn rò rỉ.

5. Kiểm tra sau lắp đặt

• Mở hệ thống từ từ để dòng nước đi qua van, kiểm tra xem đĩa van mở và đóng êm ái, không bị kẹt.
• Kiểm tra áp suất đầu vào và đầu ra, đảm bảo van hoạt động trơn tru và không rò rỉ.
• Điều chỉnh van tiết lưu (nếu có) để cân bằng tốc độ đóng phù hợp với đặc tính của hệ thống.

6. Lưu ý vận hành

• Không vận hành van ở dưới áp suất thấp hơn yêu cầu tối thiểu của nhà sản xuất, tránh van đóng không kín.
• Tránh để dị vật, cặn bẩn trong đường ống lọt vào van.
• Thường xuyên kiểm tra định kỳ bu-lông, gioăng và cơ cấu giảm chấn để duy trì hiệu suất.

Lắp đặt đúng cách giúp Van 1 Chiều Đóng Chậm Joeun SK 300X phát huy tối đa chức năng chống dòng ngược, giảm búa nước và vận hành êm ái, đồng thời kéo dài tuổi thọ hệ thống đường ống và máy bơm.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Khi vận hành và lắp đặt Van Một Chiều Đóng Chậm Joeun SK 300X, nếu không tuân thủ đúng quy trình hoặc điều kiện hệ thống không phù hợp, có thể gặp một số vấn đề. Dưới đây là các vấn đề phổ biến và biện pháp khắc phục hiệu quả:

1. Van đóng quá nhanh gây va đập nước (Water Hammer)

Nguyên nhân:

• Piston giảm chấn hoặc lò xo hồi chưa được điều chỉnh đúng.
• Dòng nước ngược mạnh khi máy bơm dừng đột ngột.

Biện pháp khắc phục:

• Kiểm tra và điều chỉnh van tiết lưu hoặc piston giảm chấn để tăng thời gian đóng.
• Đảm bảo van được lắp theo đúng hướng dòng chảy.
• Trong hệ thống áp lực cao, cân nhắc lắp thêm bình giảm áp hoặc van an toàn.

2. Van không đóng kín hoàn toàn, rò rỉ

Nguyên nhân:

• Gioăng, đệm kín bị hư hỏng, mòn hoặc lắp sai vị trí.
• Đĩa van bị biến dạng, bẩn hoặc vật lạ kẹt.

Biện pháp khắc phục:

• Thay thế gioăng, vòng đệm kín mới theo tiêu chuẩn.
• Vệ sinh đĩa van và đường ống trước khi lắp.
• Kiểm tra vật liệu van và áp suất làm việc có phù hợp với hệ thống không.

3. Van kẹt, mở hoặc đóng chậm quá mức

Nguyên nhân:

• Cặn bẩn, mạt sắt, vật lạ lọt vào trong van.
• Lắp đặt sai vị trí (ngang/thẳng đứng không đúng).

Biện pháp khắc phục:

• Vệ sinh van và đường ống trước khi lắp.
• Lắp van đúng chiều dòng chảy và vị trí yêu cầu của nhà sản xuất.
• Kiểm tra piston giảm chấn và lò xo hồi, bôi trơn hoặc thay thế nếu cần.

4. Tiếng ồn và rung lắc khi van đóng

Nguyên nhân:

• Van lắp quá gần bơm hoặc đường ống chưa ổn định.
• Áp suất thay đổi đột ngột, van đóng nhanh do piston giảm chấn chưa hiệu quả.

Biện pháp khắc phục:

• Lắp khoảng cách tối thiểu từ van đến bơm theo hướng dẫn.
• Kiểm tra và điều chỉnh piston giảm chấn, van tiết lưu để đóng êm hơn.
• Đảm bảo đường ống được cố định chắc chắn, tránh rung lắc.

5. Van bị ăn mòn hoặc hư hỏng vật liệu

Nguyên nhân:

• Môi chất sử dụng không tương thích với vật liệu van (nước bẩn, hóa chất).
• Vận hành ngoài nhiệt độ hoặc áp suất cho phép.

Biện pháp khắc phục:

• Chọn vật liệu thân van và đĩa van phù hợp với môi chất và áp suất.
• Kiểm tra định kỳ, thay thế bộ phận hư hỏng.
• Không vận hành van vượt quá áp suất và nhiệt độ khuyến cáo của nhà sản xuất.

Tuân thủ đúng quy trình lắp đặt và vận hành, thường xuyên kiểm tra, vệ sinh và bảo dưỡng van, sẽ giúp Van Một Chiều Đóng Chậm Joeun SK 300X hoạt động ổn định, kéo dài tuổi thọ và giảm tối đa sự cố trong hệ thống.

Phân Phối Van 1 Chiều Đóng Chậm Joeun Chính Hãng

Thép Vinh Phú tự hào là đơn vị phân phối chính hãng van 1 chiều đóng chậm Joeun (Slow Closing Check Valve), thương hiệu Hàn Quốc uy tín với chất lượng đạt tiêu chuẩn quốc tế. Sản phẩm của chúng tôi được sử dụng rộng rãi trong hệ thống cấp nước, trạm bơm, PCCC, HVAC, thủy lợi và các dự án công nghiệp.

Với kinh nghiệm lâu năm trong lĩnh vực cung cấp van công nghiệp và phụ kiện đường ống, Thép Vinh Phú cam kết mang đến khách hàng:

• Sản phẩm chính hãng, chất lượng cao từ Joeun Korea.
• Hiệu suất vận hành ổn định, chống dòng chảy ngược, giảm búa nước, đóng êm và giảm tiếng ồn.
• Đa dạng kích thước, vật liệu và áp suất làm việc phù hợp với mọi hệ thống.
• Hỗ trợ tư vấn kỹ thuật và hướng dẫn lắp đặt chuẩn, giúp khách hàng vận hành hệ thống an toàn, tối ưu chi phí bảo trì.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
