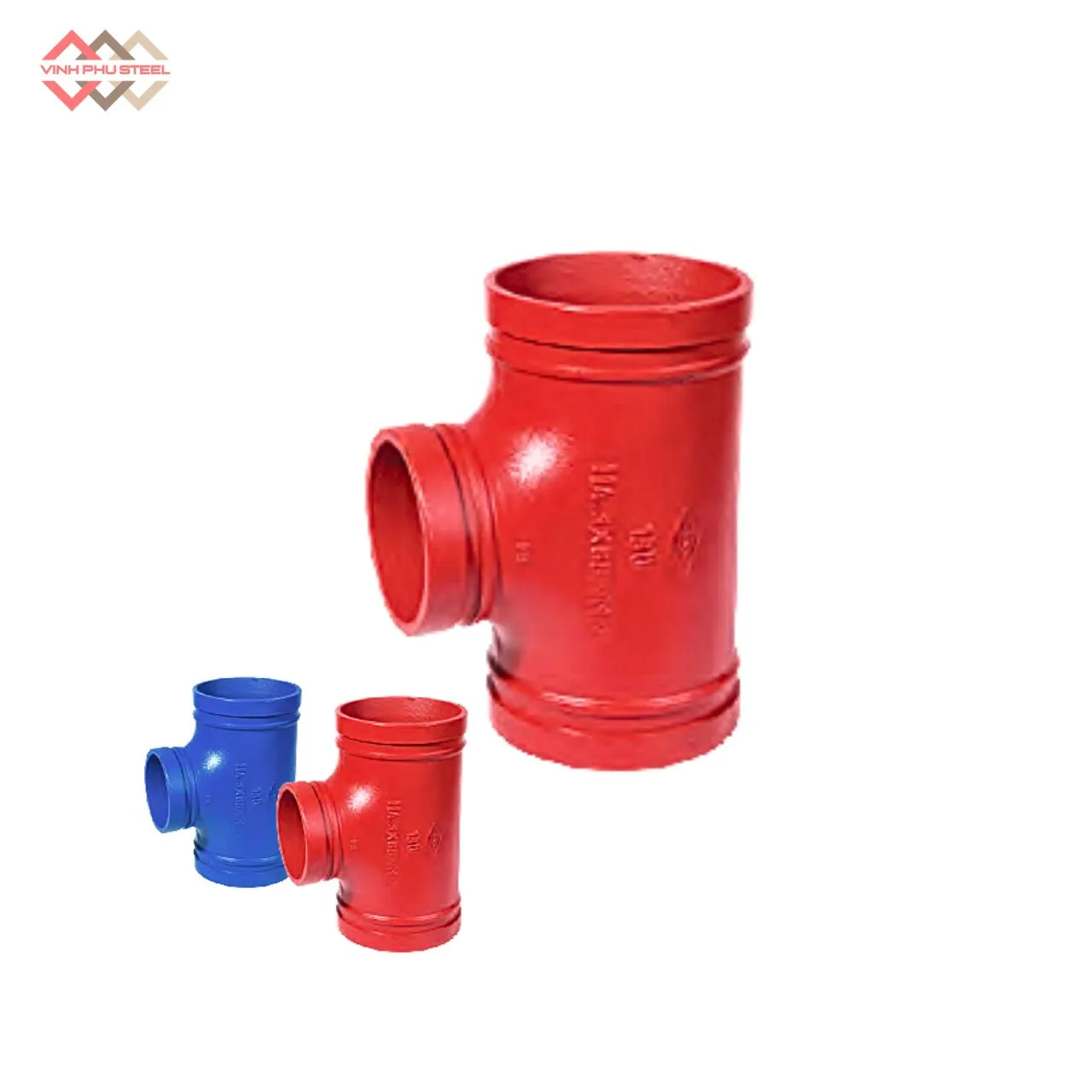

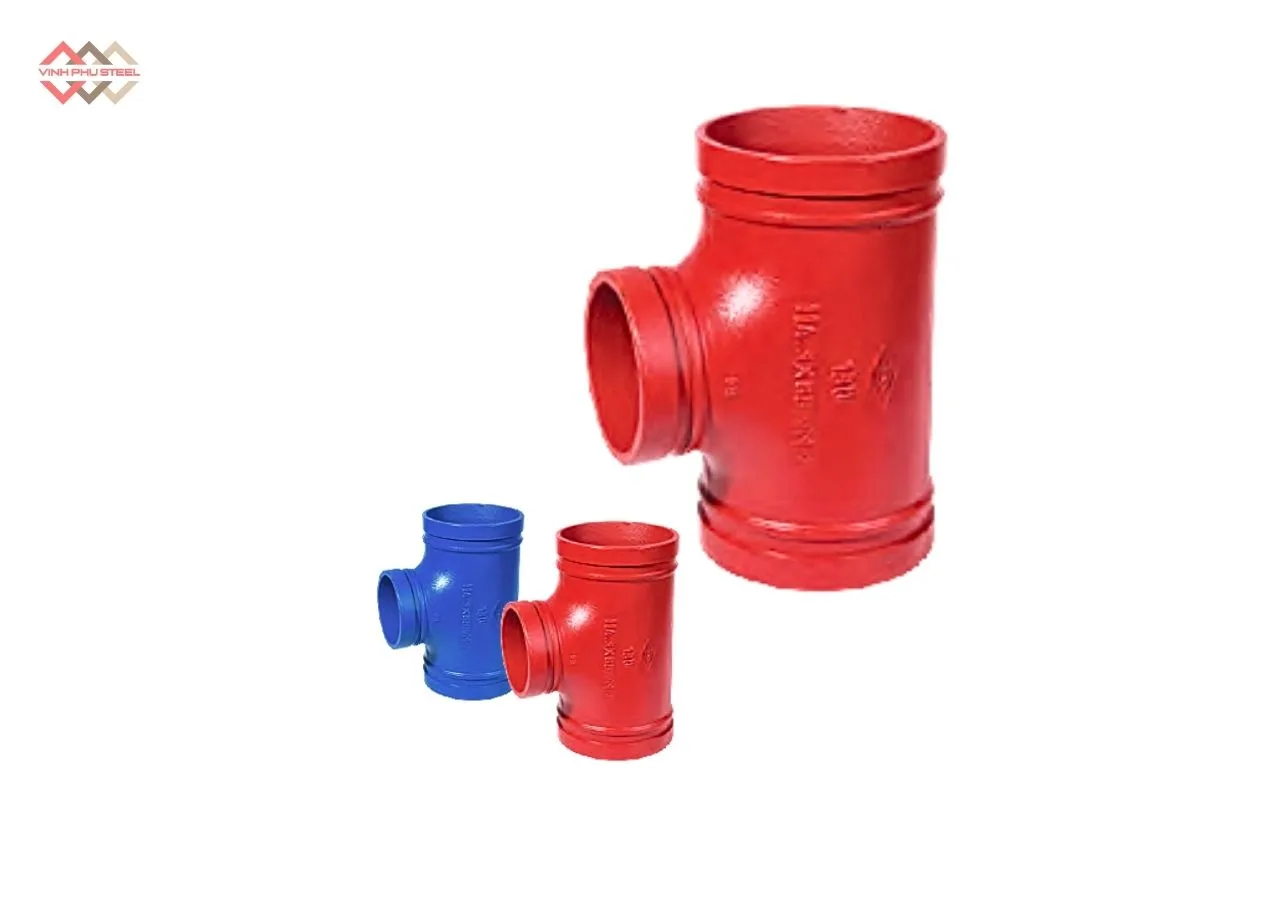

Tê Thu Nối Rãnh MECH – Grooved Reducing Tee

Mô tả

Trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt là hệ thống PCCC, HVAC và cấp thoát nước, việc lựa chọn phụ kiện nối rãnh phù hợp đóng vai trò quan trọng để đảm bảo hiệu suất, độ kín khít và độ bền của toàn bộ hệ thống.

Trong đó, Tê Thu Nối Rãnh MECH (Grooved Reducing Tee MECH) nổi bật nhờ khả năng kết nối linh hoạt giữa ống chính và nhánh có kích thước nhỏ hơn, giúp chia nhánh hiệu quả, tối ưu không gian lắp đặt và giảm chi phí vật liệu mà vẫn đảm bảo độ bền cơ học và khả năng chịu áp lực.

Tê Thu Nối Rãnh MECH – Grooved Reducing Tee

Tê Thu Nối Rãnh (còn gọi là Tê Giảm) là phụ kiện nối ống được thiết kế theo hình chữ T, dùng để chia nhánh hoặc nối giữa ống chính và nhánh có kích thước nhỏ hơn. Sản phẩm thường được sử dụng trong các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp, nơi cần kết nối linh hoạt giữa các đường ống với kích thước khác nhau.

T Giảm nối rãnh mang lại nhiều lợi ích:

• Cho phép chia nhánh dòng chảy một cách hiệu quả mà không làm giảm áp suất quá mức.
• Thiết kế dạng rãnh (grooved) giúp lắp đặt nhanh, an toàn và dễ bảo trì, không cần hàn hay ren.
• Phù hợp với nhiều vật liệu và bề mặt hoàn thiện như gang dẻo, thép đúc, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, đảm bảo tuổi thọ và khả năng chống ăn mòn trong môi trường khắc nghiệt.

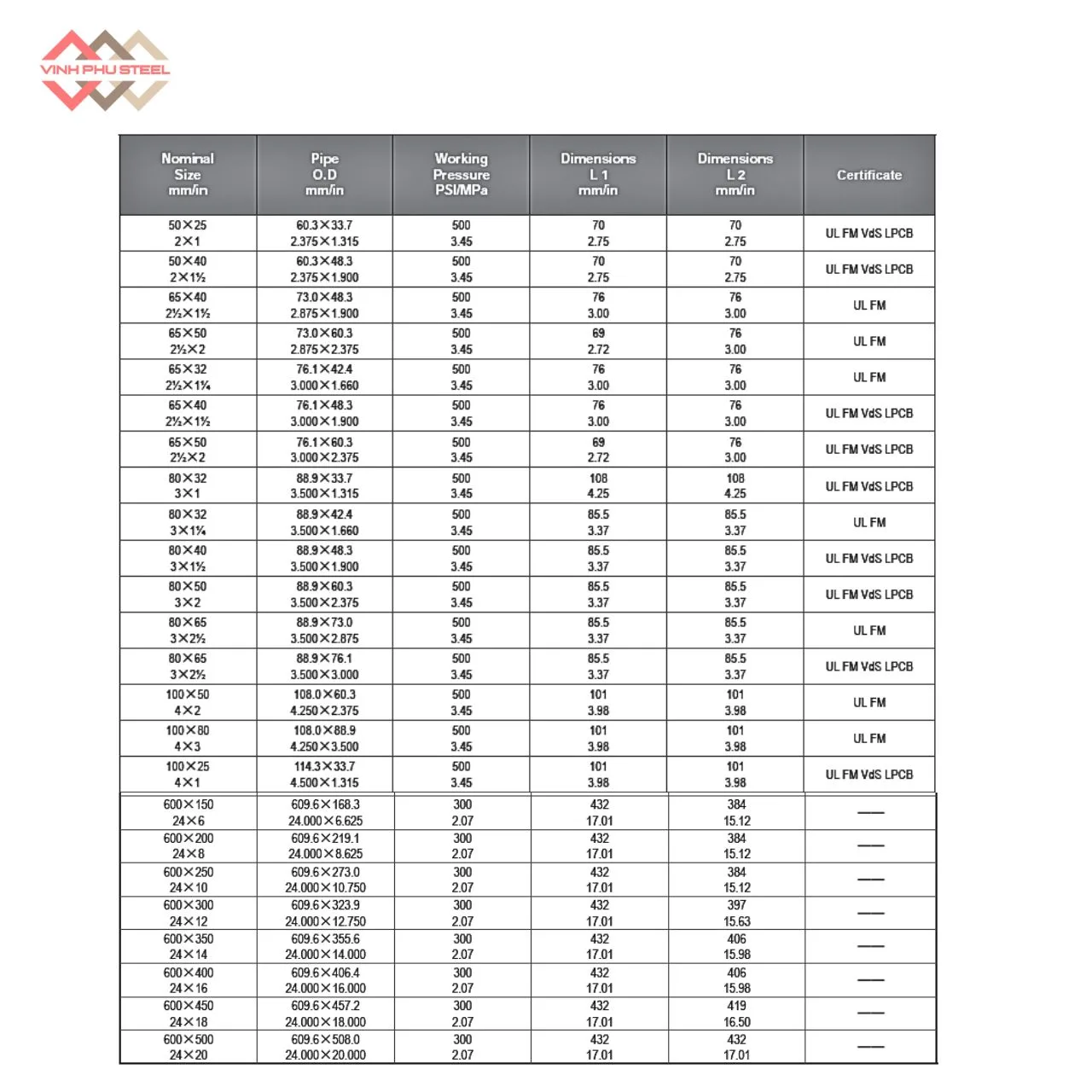

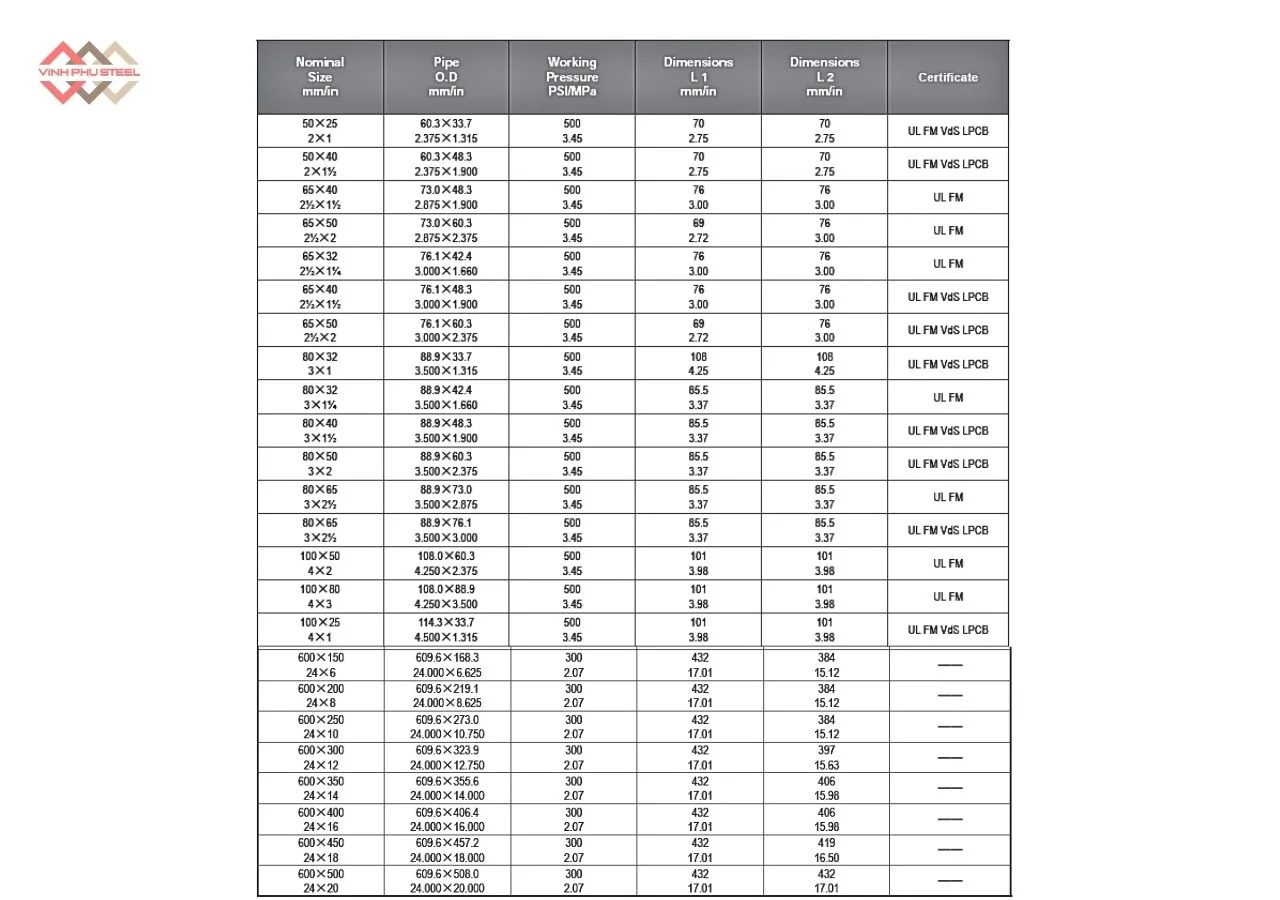

Thông Số Kỹ Thuật Tê Thu Nối Rãnh MECH

Thông số chính của Tê giảm nối rãnh Mech:

• Tên sản phẩm: T giảm nối ống kiểu rãnh
• Dải kích thước: Từ DN50x25 đến DN600x500
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, đầu rãnh đồng cỡ.
• Áp suất làm việc: 300 – 500PSI tùy cỡ.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

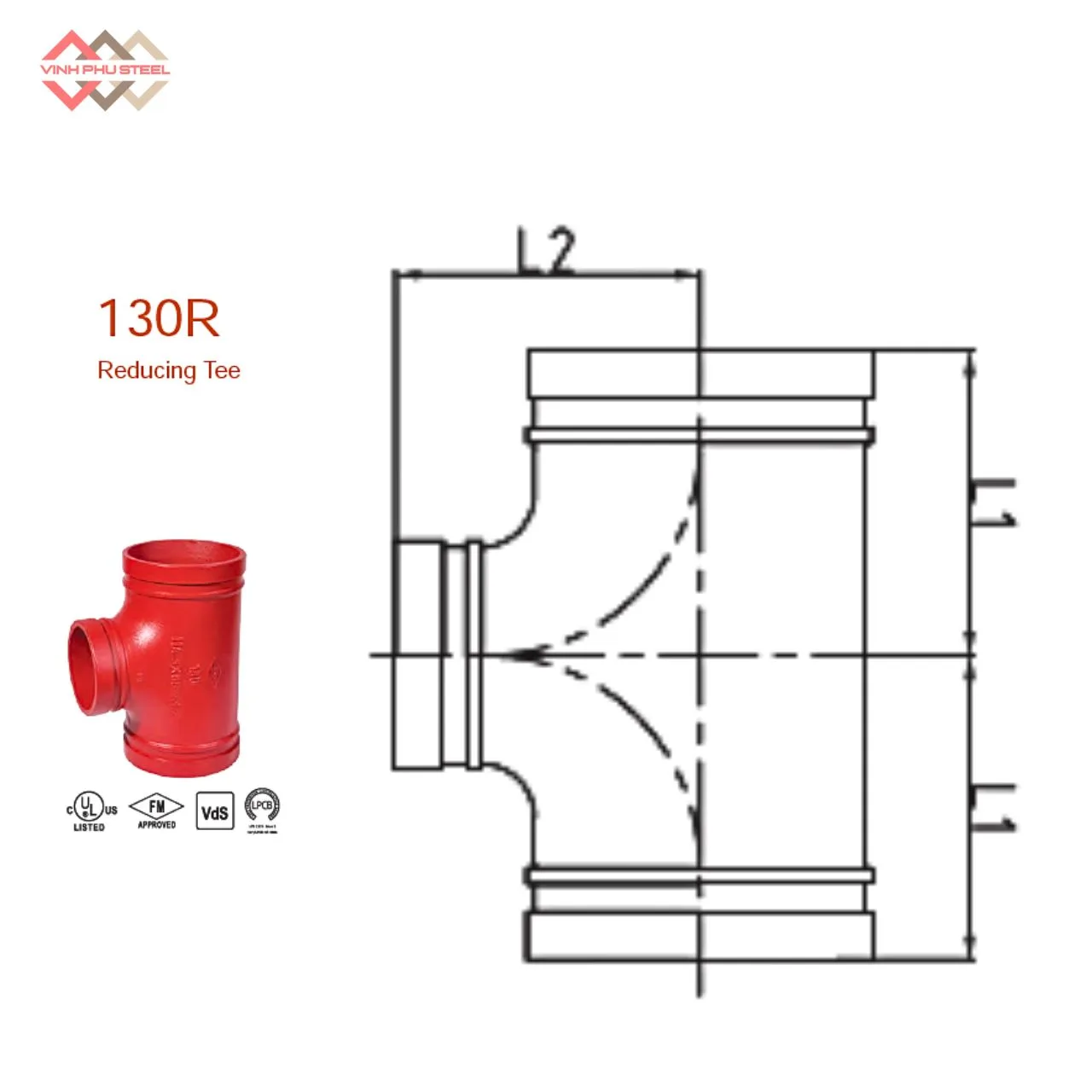

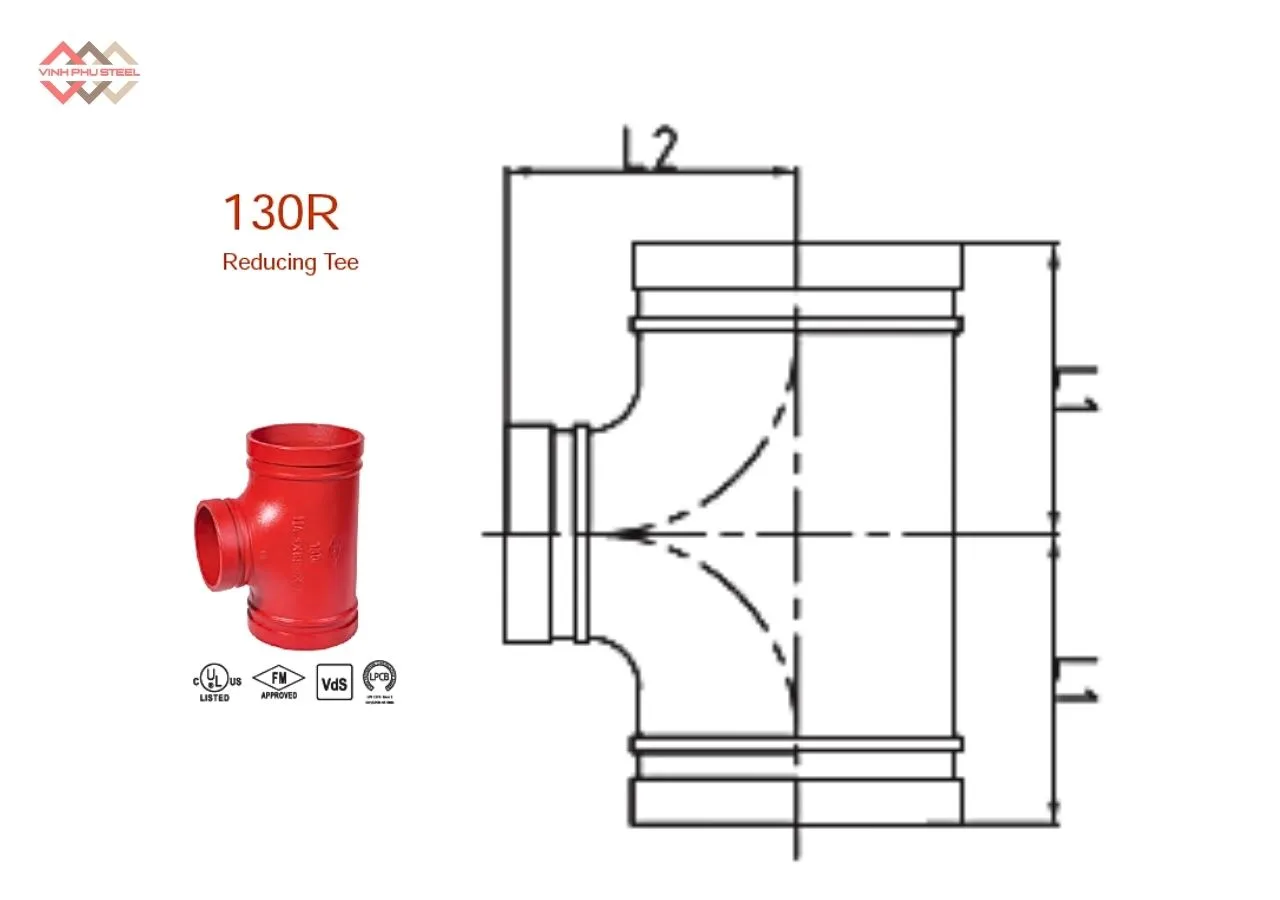

Cấu Tạo Tê Thu Nối Rãnh MECH (Tê Giảm)

T Thu Nối Rãnh MECH (Tê Giảm) được chế tạo chính xác, dùng để chia nhánh và chuyển đổi kích thước đường ống trong các hệ thống PCCC, HVAC, cấp thoát nước hoặc công nghiệp. Cấu tạo gồm các phần chính sau:

1. Thân tê (Body):
   • Được đúc từ gang dẻo (Ductile Iron) theo tiêu chuẩn ASTM A536 – Grade 65-45-12, có độ bền cơ học cao và khả năng chịu áp lực tốt.
   • Bề mặt xử lý đa dạng, tùy theo yêu cầu sử dụng:
     • Bề mặt đen: giữ nguyên sau khi đúc, dùng cho môi trường trong nhà, ít ăn mòn.
     • Sơn thường: bảo vệ cơ bản, chống rỉ nhẹ.
     • Sơn epoxy: lớp phủ dày, chống oxy hóa và ăn mòn vượt trội, phù hợp hệ thống PCCC.
     • Mạ kẽm hoặc kẽm nhúng nóng: tạo lớp bảo vệ chống gỉ sét cao, dùng cho môi trường ngoài trời hoặc ẩm ướt.

2. Đầu nối rãnh (Grooved Ends):

   • Gia công chính xác theo tiêu chuẩn, giúp kết nối nhanh với khớp nối rãnh (grooved coupling).
   • Thiết kế này không cần hàn hay ren, thuận tiện khi lắp đặt và bảo trì.

3. Cổ giảm (Reducer Section):

   • Phần trung tâm thu dần kích thước, giúp phân tách dòng chảy giữa ống chính và ống nhánh có kích thước nhỏ hơn.

Ưu Điểm Của Tê Thu Nối Rãnh MECH (Tê Giảm)

Tê Giảm Nối Rãnh (Grooved Reducing Tee) là phụ kiện chuyên dụng để kết nối ống chính với nhánh có kích thước nhỏ hơn, phù hợp với nhiều hệ thống công nghiệp và dân dụng. Sản phẩm có dải kích thước rộng từ DN50x25 đến DN600x500, đáp ứng hầu hết nhu cầu thi công từ các hệ thống nhỏ đến các công trình lớn.

1. Kết nối linh hoạt giữa các kích thước ống

   • Cổ nhánh nhỏ hơn đầu ống chính giúp chia nhánh dòng chảy hiệu quả mà không cần thay đổi toàn bộ hệ thống.
   • Thích hợp cho hệ thống có nhiều nhánh phụ hoặc cần điều chỉnh lưu lượng nước, khí, chất lỏng.

2. Thiết kế rãnh (Grooved) – lắp đặt nhanh, bảo trì dễ dàng

   • Không cần hàn hoặc ren, chỉ cần khớp nối rãnh và vòng đệm (gasket).
   • Giúp rút ngắn thời gian thi công, dễ tháo lắp khi cần bảo trì hoặc thay thế.

3. Độ bền cao và chịu áp lực tốt

   • Sản xuất từ gang dẻo hoặc thép đúc chất lượng cao, đảm bảo khả năng chịu lực, chịu áp suất và rung động trong hệ thống.

4. Đa dạng bề mặt hoàn thiện – chống ăn mòn

   • Lựa chọn bề mặt đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng.
   • Tăng tuổi thọ và độ bền, phù hợp với PCCC, HVAC, cấp thoát nước và môi trường công nghiệp khắc nghiệt.

5. Tiết kiệm chi phí và không gian lắp đặt

   • Thiết kế tối ưu giúp giảm trọng lượng và vật liệu sử dụng, tiết kiệm chi phí vận chuyển và thi công.
   • Phù hợp với không gian hẹp hoặc hệ thống nhiều nhánh phụ, dễ bố trí mà vẫn đảm bảo hiệu suất vận hành.

Ứng Dụng Của Tê Thu Nối Rãnh MECH (Tê Giảm)

Tê Thu Nối Rãnh (Grooved Reducing Tee) là phụ kiện được thiết kế để kết nối ống chính với nhánh có kích thước nhỏ hơn, giúp chia nhánh dòng chảy một cách hiệu quả và tối ưu không gian lắp đặt.

1. Hệ thống phòng cháy chữa cháy (PCCC)

   • Dùng để chia nhánh các tuyến ống cấp nước chữa cháy, dẫn nước đến trụ cứu hỏa, đầu phun sprinkler hoặc bơm chữa cháy.
   • Kết nối rãnh giúp lắp đặt nhanh, dễ bảo trì, đảm bảo độ kín khít và hiệu suất vận hành.

2. Hệ thống HVAC (Điều hòa không khí và thông gió)

   • Ứng dụng trong ống dẫn nước lạnh, nước giải nhiệt hoặc ống ngưng tụ, nơi cần chia nhánh hoặc giảm lưu lượng dòng chảy.
   • Thiết kế nhỏ gọn phù hợp với không gian kỹ thuật hạn chế, như trần kỹ thuật hoặc phòng máy.

3. Hệ thống cấp thoát nước và xử lý nước

   • Sử dụng để chia nhánh nước cấp, nước thải hoặc nước kỹ thuật trong nhà máy, tòa nhà, khu công nghiệp.
   • Lớp phủ bề mặt như mạ kẽm nhúng nóng hoặc epoxy giúp chống ăn mòn, tăng tuổi thọ hệ thống.

4. Hệ thống công nghiệp và cơ điện (MEP)

   • Phù hợp với ống dẫn dầu, khí hoặc hóa chất nhẹ, nơi cần kết nối chắc chắn nhưng dễ tháo lắp.
   • Đảm bảo an toàn, độ bền và khả năng chịu áp lực cao.

5. Công trình dân dụng và hạ tầng kỹ thuật

   • Dùng trong tòa nhà cao tầng, trung tâm thương mại, nhà xưởng hoặc khu phức hợp.
   • Bề mặt đa dạng giúp thích ứng với môi trường trong nhà hoặc ngoài trời, đảm bảo độ bền lâu dài.

Hướng Dẫn Lắp Đặt Tê Thu Nối Rãnh MECH (Tê Giảm)

Tê Thu Nối Rãnh (Grooved Reducing Tee) sử dụng công nghệ kết nối rãnh (Grooved Coupling System), giúp lắp đặt nhanh, an toàn và không cần hàn hay ren:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra phụ kiện: Đảm bảo Tê Thu, khớp nối, vòng đệm (gasket) không bị nứt, móp hoặc gỉ sét.
• Làm sạch bề mặt: Lau sạch đầu ống và rãnh để loại bỏ bụi, dầu, tạp chất.
• Kiểm tra kích thước: Đảm bảo đường kính ống chính, cổ nhánh và rãnh khớp nối đúng bản vẽ.

2. Gia công ống

1. Cắt và vát mép ống:
   • Cắt ống thẳng bằng máy chuyên dụng và vát nhẹ mép ống để dễ lắp khớp nối và tránh làm hư ron cao su.
2. Tạo rãnh (Grooving):
   • Dùng máy tạo rãnh đúng tiêu chuẩn, đảm bảo chiều sâu và bề rộng rãnh theo khuyến cáo nhà sản xuất.

3. Lắp đặt Tê Thu

• Lắp vòng đệm (Gasket):

• • • Đặt vòng đệm cao su vào rãnh ống, đảm bảo mép vòng đệm ôm sát rãnh.
    • Không sử dụng chất bôi trơn không phù hợp; chỉ dùng chất bôi trơn gốc nước hoặc silicone nhẹ nếu cần.

• Căn chỉnh Tê Thu:

• • • Đặt Tê Thu vào vị trí, cổ nhánh nối ống nhỏ hơn đầu ống chính theo hướng dòng chảy và bản vẽ.

• Siết chặt khớp nối (Coupling Clamp):

• • Lắp vỏ khớp nối lên hai đầu ống, đảm bảo tai khớp nằm đúng trong rãnh.
  • Siết bulong đều hai đầu theo mô-men lực khuyến nghị để đảm bảo khớp nối kín và chắc chắn.

4. Kiểm tra sau lắp đặt

• Kiểm tra bằng mắt: Khớp nối phải ôm đều, không nghiêng lệch hoặc lệch trục.
• Thử áp lực (Pressure Test): Kiểm tra độ kín khít của hệ thống trước khi vận hành.
• Hoàn thiện: Lau sạch bề mặt, sơn hoặc phủ bảo vệ các vị trí cắt nếu cần.

Lưu ý quan trọng

• Không siết quá lực để tránh làm biến dạng vòng đệm.
• Không dùng khớp nối hoặc vòng đệm hư hỏng.
• Với hệ thống ngoài trời hoặc rung động mạnh, nên bổ sung giá đỡ hoặc kẹp treo ống để tăng độ ổn định.

Những Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình lắp đặt và vận hành hệ thống sử dụng Tê Thu Nối Rãnh (Grooved Reducing Tee), một số vấn đề phổ biến có thể xảy ra nếu không tuân thủ đúng kỹ thuật:

1. Rò rỉ tại vị trí nối

Nguyên nhân:

• Vòng đệm (gasket) bị lệch, xoắn hoặc hư hỏng.
• Khớp nối rãnh siết không đều hoặc chưa đạt lực siết tiêu chuẩn.
• Bề mặt ống hoặc rãnh bị bụi, dầu mỡ hoặc ba via.

Cách khắc phục:

• Làm sạch rãnh và kiểm tra vòng đệm trước khi lắp.
• Sử dụng vòng đệm đúng kích thước, còn đàn hồi tốt.
• Siết bulong đều hai đầu theo mô-men lực khuyến nghị của nhà sản xuất.

2. Biến dạng hoặc nứt thân tê

Nguyên nhân:

• Va đập mạnh trong quá trình vận chuyển hoặc lắp đặt.
• Hệ thống chịu áp suất vượt quá giới hạn cho phép.
• Căn chỉnh ống không chính xác, tạo lực xoắn hoặc ép lên thân tê.

Cách khắc phục:

• Tránh va đập và bảo quản sản phẩm cẩn thận trước khi lắp đặt.
• Tuân thủ áp suất làm việc theo tiêu chuẩn kỹ thuật.
• Căn chỉnh chính xác ống trước khi lắp Tê Thu.

3. Ăn mòn hoặc gỉ sét

Nguyên nhân:

• Sử dụng trong môi trường ẩm, hóa chất hoặc nước mặn.
• Lớp sơn hoặc lớp mạ bảo vệ bị bong tróc.

Cách khắc phục:

• Lựa chọn bề mặt phù hợp với môi trường: sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Kiểm tra định kỳ và sơn lại các vị trí bị trầy xước hoặc hư hại.

4. Sai kích thước hoặc chọn nhầm loại tê

Nguyên nhân:

• Nhầm giữa Tê Thu (Reducing Tee) và Tê thông thường.
• Không đồng bộ kích thước rãnh với khớp nối hoặc ống.

Cách khắc phục:

• Đối chiếu bản vẽ kỹ thuật và kích thước trước khi thi công.
• Kiểm tra DN của ống chính và nhánh cũng như tiêu chuẩn rãnh (theo AWWA C606 hoặc ISO 6182-12).

Nhận biết và xử lý kịp thời các vấn đề trên giúp Tê Thu Nối Rãnh (Tê Giảm) vận hành ổn định, bền bỉ và đạt hiệu suất tối ưu.

Phân Loại Tê Thu Nối Rãnh MAECH (Tê Giảm)

Tê Thu Nối Rãnh (Grooved Reducing Tee) được sản xuất từ các vật liệu khác nhau để đáp ứng yêu cầu về áp suất, độ bền cơ học và môi trường làm việc. Hai loại vật liệu phổ biến nhất là gang cầu (dẻo) và thép đúc, mỗi loại có đặc điểm và ứng dụng riêng:

1. Gang cầu (Ductile Iron – ASTM A536, Grade 65-45-12)

• Đặc điểm: Gang cầu có độ dẻo cao, khả năng chịu lực và va đập tốt hơn gang xám truyền thống.
• Ưu điểm:
  • Trọng lượng nhẹ, dễ vận chuyển và lắp đặt.
  • Độ bền cơ học cao, không dễ nứt vỡ khi chịu rung động hoặc va đập.
  • Bề mặt có thể sơn đen, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng để chống ăn mòn và tăng tuổi thọ.
• Ứng dụng:
  • Hệ thống PCCC, HVAC, cấp thoát nước dân dụng và công nghiệp.
  • Thích hợp cho áp suất trung bình, yêu cầu lắp đặt nhanh và bảo trì dễ dàng.

2. Thép đúc (Cast Steel – QT450-10 hoặc tương đương)

• Đặc điểm: Thép đúc được sản xuất bằng phương pháp đúc nguyên khối, chịu áp lực và tải trọng cao hơn gang cầu.
• Ưu điểm:
  • Độ cứng và khả năng chịu áp suất tốt, phù hợp với hệ thống công nghiệp nặng và áp lực cao.
  • Bề mặt có thể mạ kẽm hoặc phủ epoxy để chống ăn mòn, phù hợp môi trường khắc nghiệt.
  • Chịu được rung động, va đập và nhiệt độ cao.
• Ứng dụng:
  • Hệ thống PCCC công nghiệp, trạm bơm, nhà máy hóa chất, hệ thống đường ống áp lực cao.
  • Thích hợp cho những công trình yêu cầu độ bền cơ học cao và tuổi thọ lâu dài.

Gợi ý sử dụng:

• Gang cầu: Kinh tế, nhẹ, dễ lắp đặt, thích hợp hệ thống dân dụng và thương mại.
• Thép đúc: Chịu tải và áp lực cao, phù hợp cho công trình công nghiệp và môi trường khắc nghiệt.

Lựa chọn vật liệu phù hợp đảm bảo Tê Thu Nối Rãnh (Tê Giảm) hoạt động ổn định, bền bỉ và an toàn, đồng thời tối ưu chi phí và tuổi thọ của hệ thống.

Địa Điểm Mua Tê Giảm Nối Rãnh Chính Hãng, Giá Rẻ

Thép Vinh Phú là nhà phân phối uy tín các phụ kiện đường ống, bao gồm Tê giảm nối rãnh (Grooved Reducing Tee), với nhiều năm kinh nghiệm trong ngành. Công ty cam kết cung cấp sản phẩm chất lượng cao, đạt tiêu chuẩn quốc tế, và dịch vụ hậu mãi tận tâm.

Ưu Điểm Khi Mua Tại Thép Vinh Phú

• Sản phẩm chính hãng: Đảm bảo chất lượng và độ bền cao.
• Giá cả cạnh tranh: Cung cấp mức giá hợp lý, phù hợp với ngân sách của nhiều dự án.
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật miễn phí, hỗ trợ giao hàng nhanh chóng.
• Hỗ trợ sau bán hàng: Cam kết bảo hành và chăm sóc khách hàng tận tâm.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá tốt nhất
