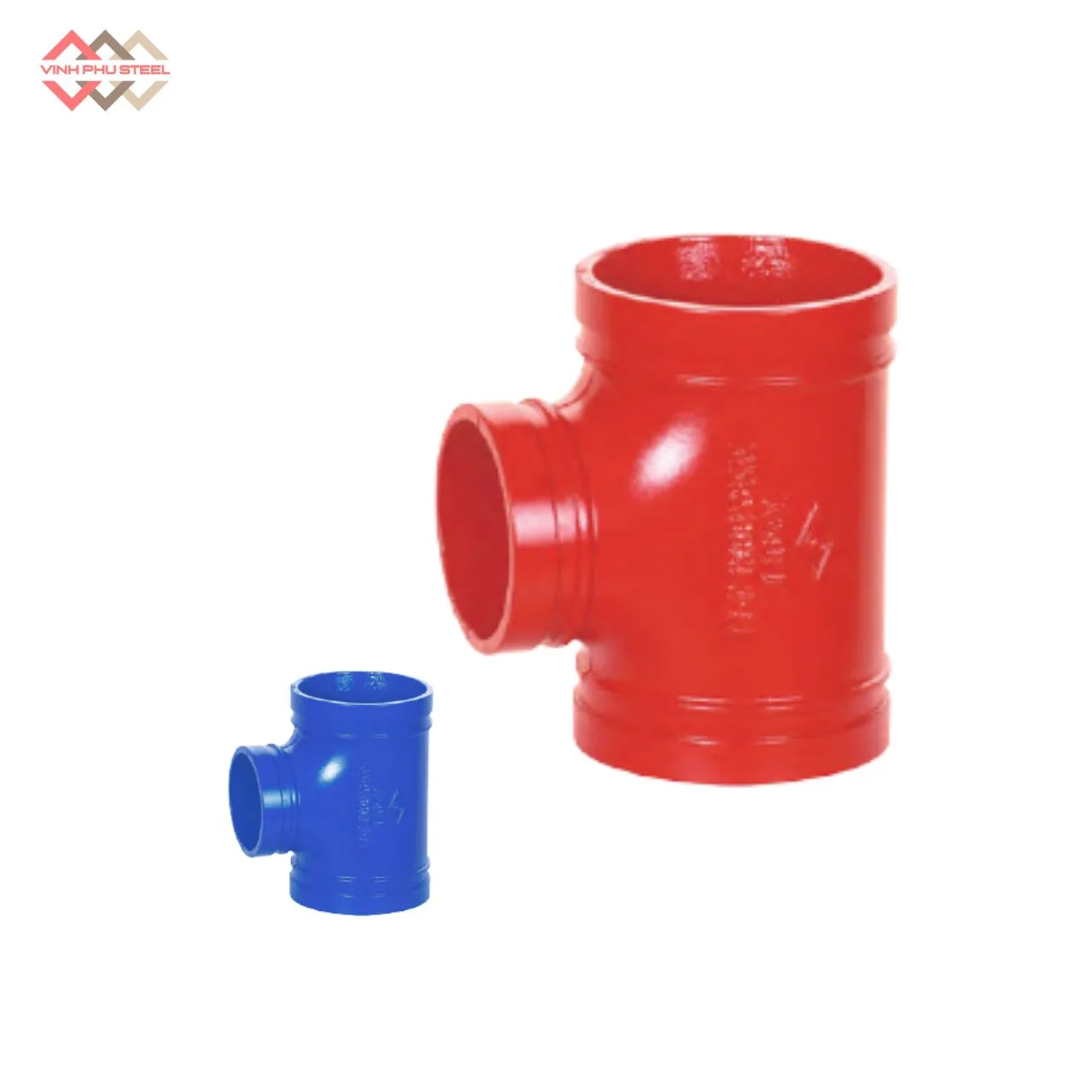

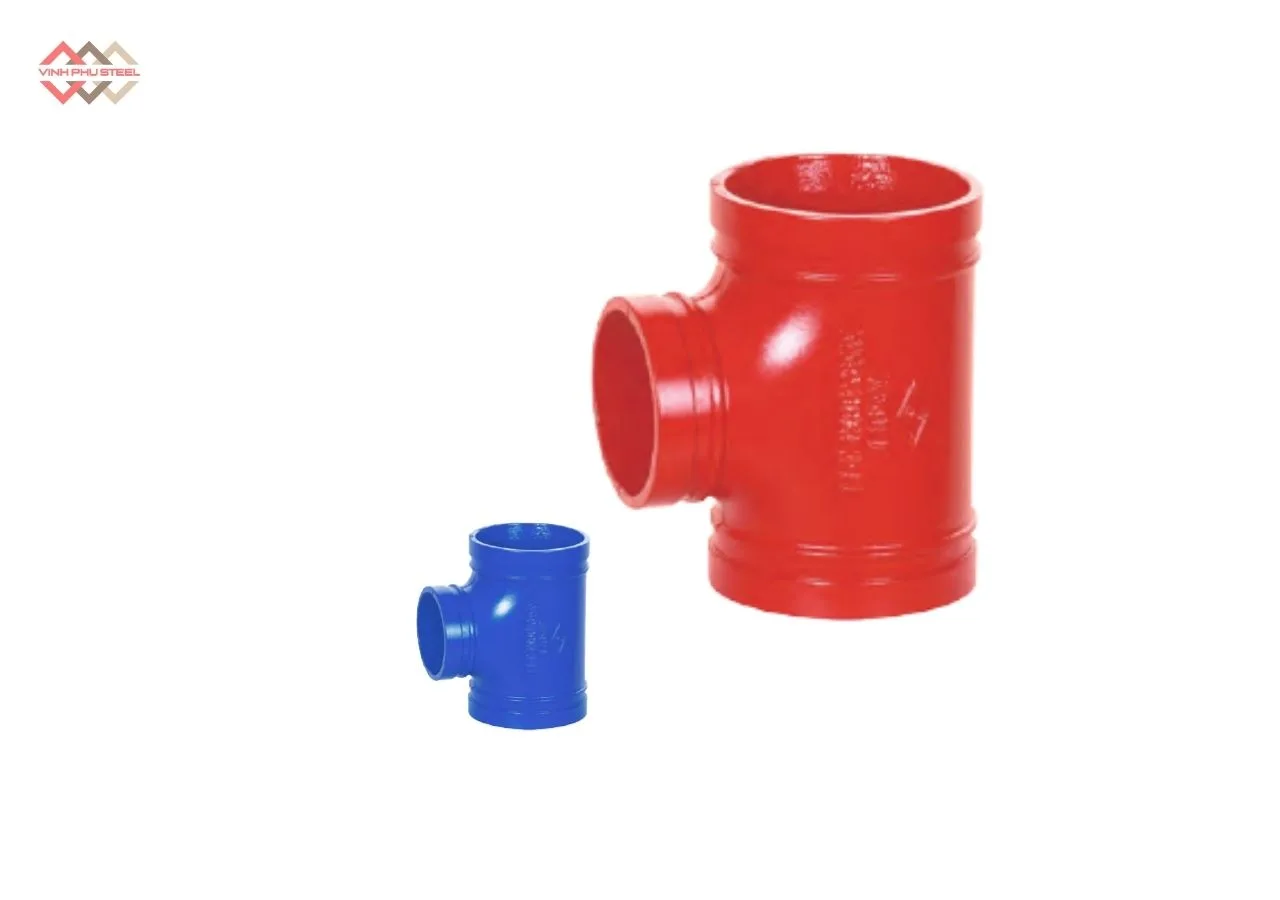

Tê Thu Nối Rãnh Loại Mỏng MECH
Địa Điểm Mua Tê Giảm Nối Rãnh Chính Hãng, Giá Rẻ
- CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Tê thu nối rãnh loại mỏng (Slim type) là phụ kiện quan trọng trong hệ thống đường ống công nghiệp, PCCC và cơ điện (ME). Sản phẩm được thiết kế với nhánh rẽ có kích thước nhỏ hơn ống chính, giúp chia nhánh dòng chảy hiệu quả mà vẫn duy trì độ kín và độ bền cao.

Thuộc dòng loại mỏng – Slim type, tê thu có độ dày thành ống nhỏ hơn, nhờ đó tiết kiệm vật liệu, giảm trọng lượng tổng thể và tăng tính thẩm mỹ cho hệ thống ống. Cấu tạo nối rãnh hiện đại giúp thi công nhanh chóng, lắp đặt linh hoạt và bảo trì dễ dàng, phù hợp cho nhiều ứng dụng như PCCC, HVAC, cấp thoát nước và nhà máy công nghiệp.

Tê thu nối rãnh loại mỏng (tiếng Anh: Slim Type Grooved Reducing Tee) hay thường gọi là Tê giảm nối rãnh dùng để chia nhánh dòng chảy từ ống chính sang ống nhánh có kích thước nhỏ hơn. Sản phẩm được thiết kế theo dạng nối rãnh (grooved coupling) – một phương pháp lắp ghép nhanh, không cần hàn hay ren, giúp thi công dễ dàng và an toàn hơn.

Khác với loại tê thu thông thường, tê thu loại mỏng (Slim type) có thành ống mỏng hơn, giúp:

Tiết kiệm vật liệu,
Giảm trọng lượng tổng thể của hệ thống,
Tăng tính thẩm mỹ,
Và vẫn đảm bảo độ bền, khả năng chịu áp lực cao.

Nhờ đặc tính đó, tê thu nối rãnh loại mỏng được ứng dụng phổ biến trong các hệ thống PCCC, HVAC, cấp thoát nước, công trình cơ điện (M&E) và nhiều hệ thống đường ống công nghiệp khác.

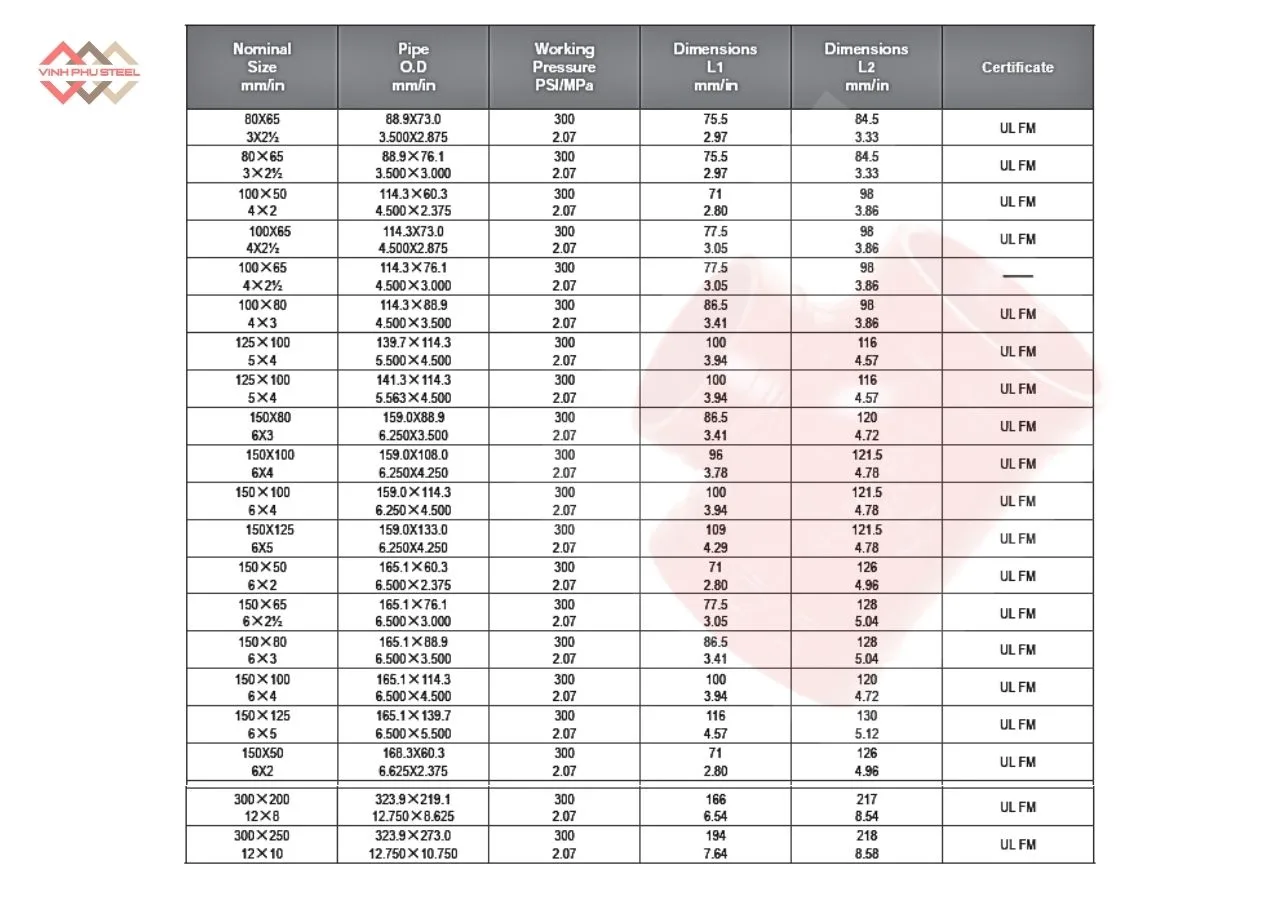

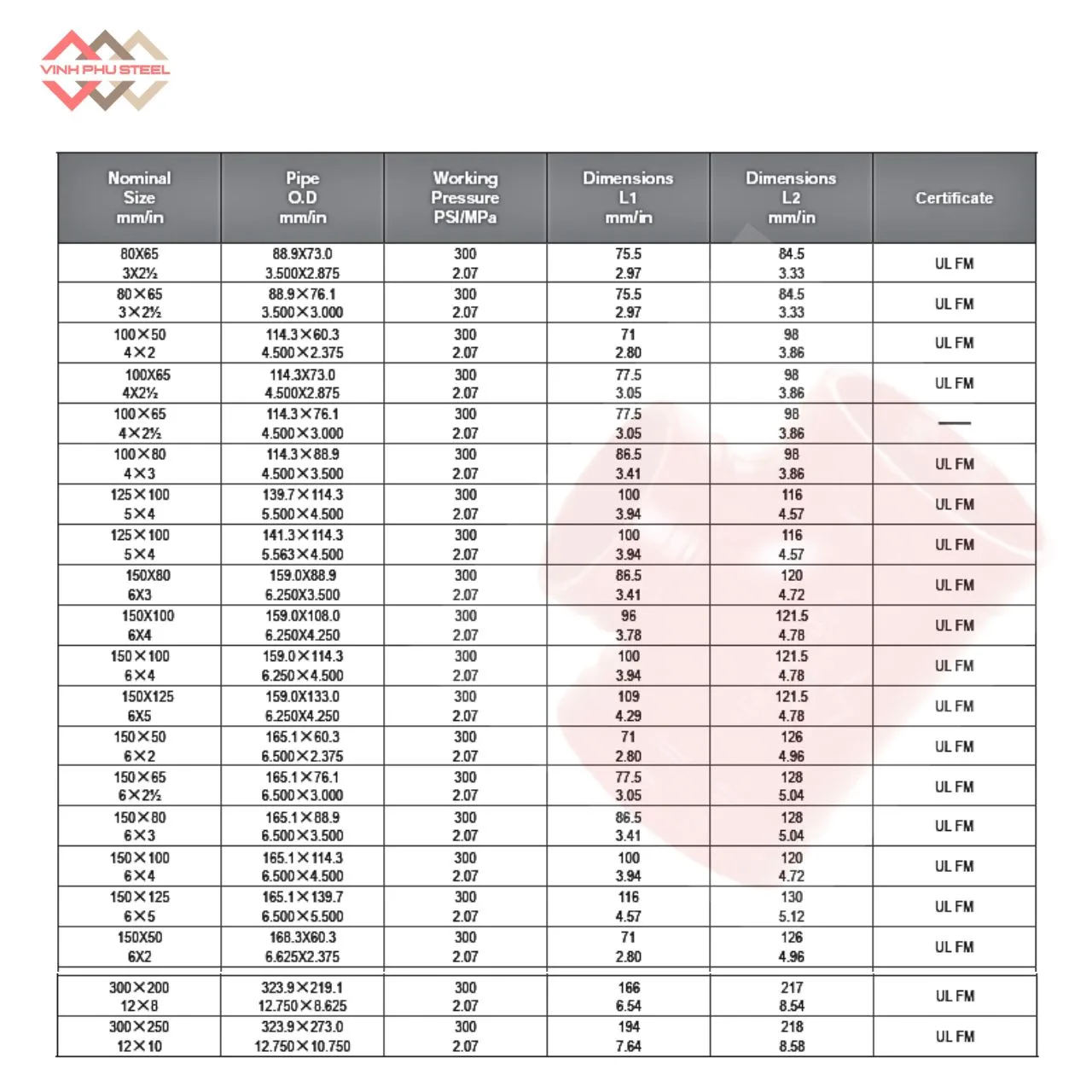

Thông Số Kỹ Thuật T Thu Nối Rãnh Slim Type MECH

Thông số chính của Tê giảm nối rãnh Mech loại mỏng:

Tên sản phẩm: T giảm nối ống kiểu rãnh loại mỏng
Dải kích thước: Từ DN80x65 đến DN300x250
Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
Kiểu liên kết: Nối rãnh, đầu rãnh đồng cỡ.
Áp suất làm việc: 300PSI.
Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

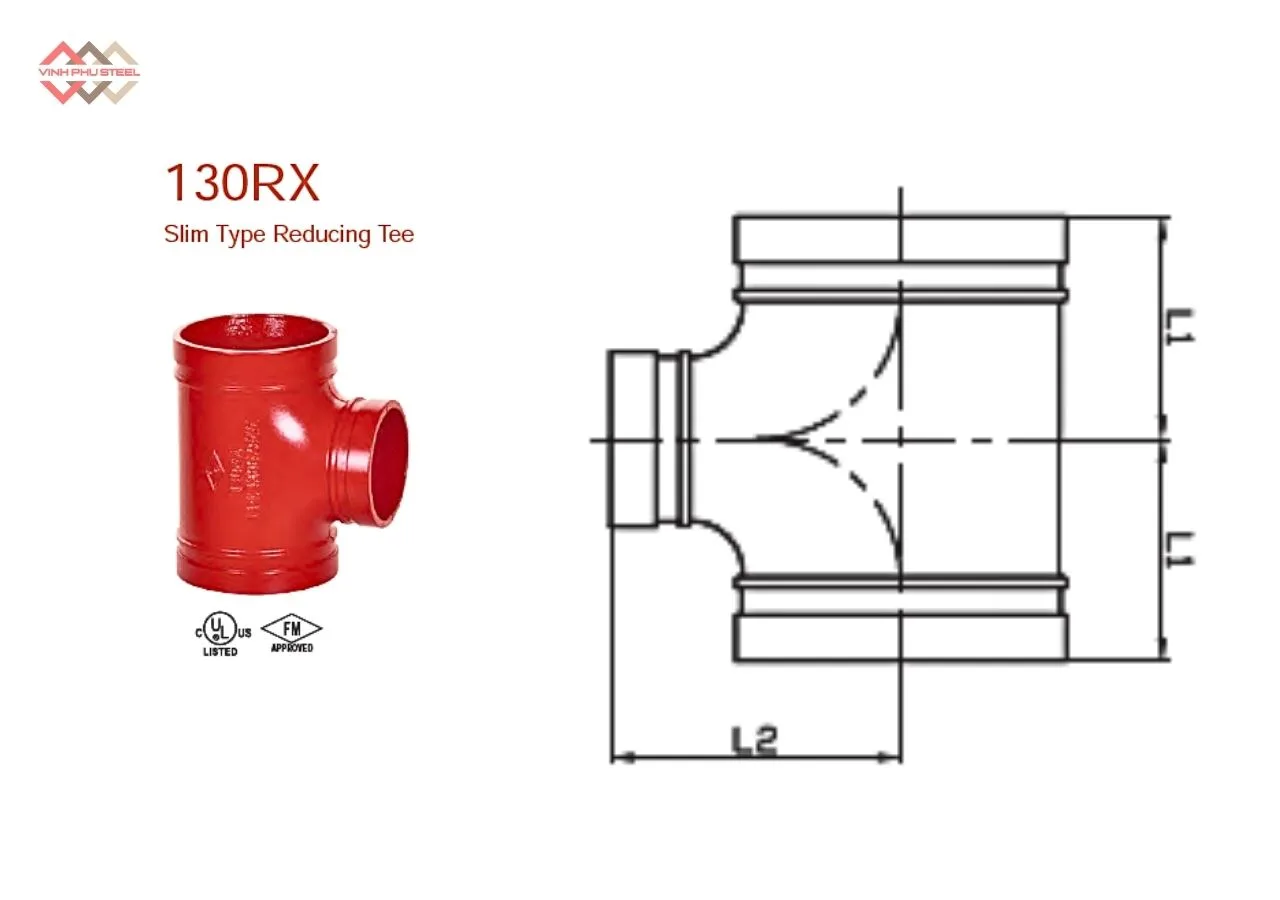

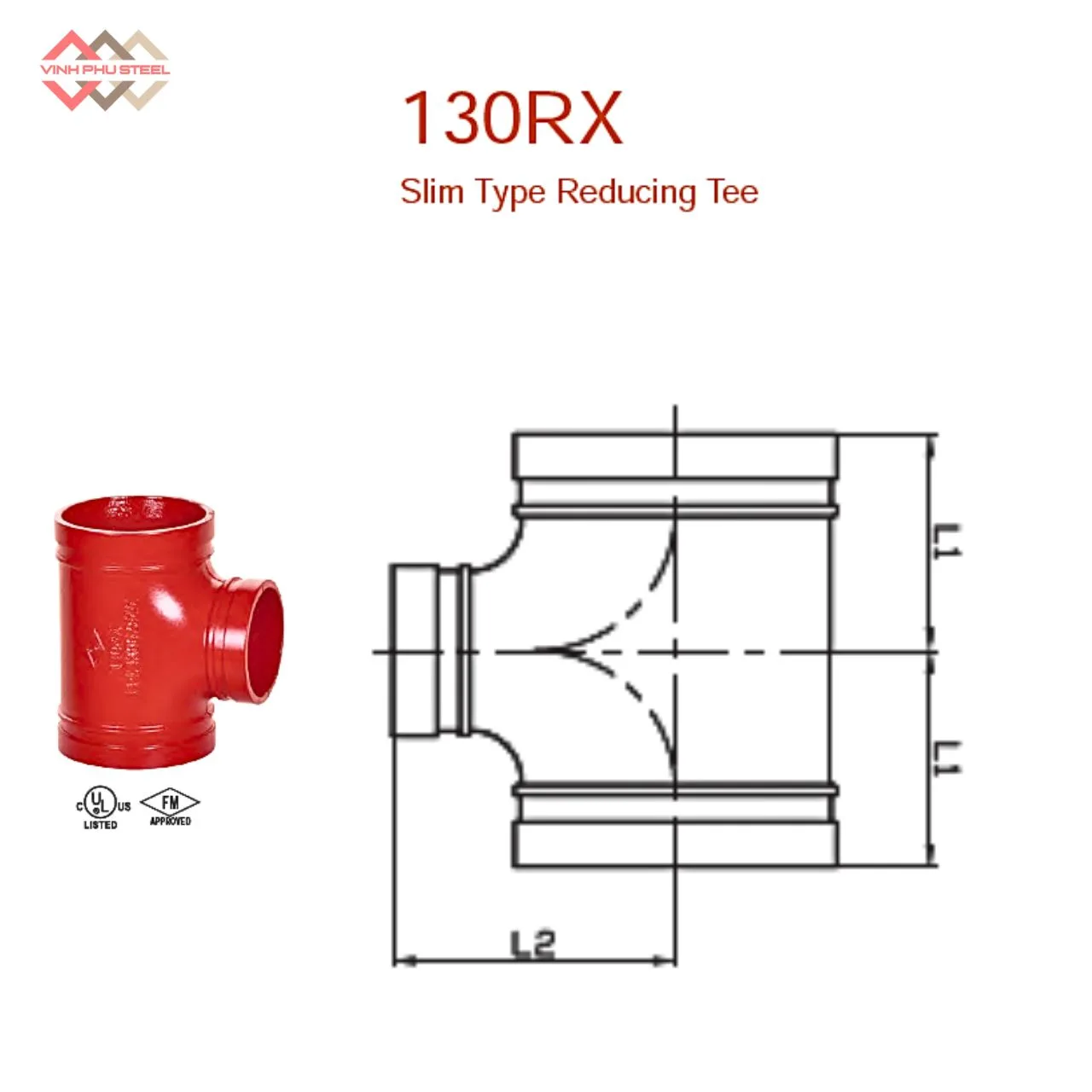

Cấu Tạo Của Tê Thu Nối Rãnh Loại Mỏng

Tê thu nối rãnh loại mỏng (Slim type) là phụ kiện được thiết kế theo dạng hình chữ T, gồm hai đầu ống chính và một nhánh rẽ nhỏ hơn. Trong đó, hai đầu ống chính có kích thước lớn hơn nhánh rẽ, giúp chia dòng chảy từ ống chính sang nhánh phụ hiệu quả và ổn định áp suất trong hệ thống.

Cấu tạo chi tiết của sản phẩm gồm các phần chính sau:

Thân tê (Body):
- Được chế tạo từ gang cầu (ductile iron) hoặc thép đúc (cast steel) có độ bền và khả năng chịu áp lực cao.
- Thiết kế thành mỏng (Slim type) giúp giảm trọng lượng, tiết kiệm vật liệu, đồng thời nâng cao tính thẩm mỹ của hệ thống đường ống.
Đầu nối rãnh (Grooved Ends):
- Hai đầu ống chính có kích thước bằng nhau, được thiết kế nối rãnh.
- Nhánh rẽ có kích thước bé hơn (nên gọi tê thu, t giảm) cũng được thiết kế nối rãnh tiêu chuẩn.

Ưu Điểm Của Tê Thu Nối Rãnh Loại Mỏng MECH

Tê thu nối rãnh loại mỏng (Slim Type) là dòng phụ kiện được ưa chuộng trong các hệ thống đường ống công nghiệp nhờ thiết kế thông minh, trọng lượng nhẹ và tính tiện dụng cao. Dưới đây là những ưu điểm nổi bật:

Ứng Dụng Của Tê Thu Nối Rãnh Loại Mỏng MECH

Tê thu nối rãnh loại mỏng (Slim Type Grooved Reducing Tee) được sử dụng phổ biến trong nhiều hệ thống đường ống công nghiệp và dân dụng nhờ thiết kế nhỏ gọn, dễ lắp đặt và đảm bảo độ bền cao. Với cấu tạo gồm hai đầu ống chính có kích thước lớn và một nhánh rẽ nhỏ hơn, tê thu loại mỏng giúp chia nhánh lưu chất hiệu quả mà vẫn duy trì áp lực ổn định trong hệ thống.

1. Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC)

Tê thu nối rãnh loại mỏng được sử dụng để chia nhánh đường ống nước chữa cháy từ ống chính đến các khu vực đầu phun sprinkler, trụ cứu hỏa hoặc van khóa.
Thiết kế mỏng, nhẹ giúp việc lắp đặt thuận tiện trong các vị trí cao, trần hẹp hoặc khu vực kỹ thuật phức tạp.
Bề mặt được sơn đỏ epoxy hoặc sơn tĩnh điện giúp dễ nhận diện, chống gỉ sét và tăng tính thẩm mỹ cho toàn bộ hệ thống PCCC trong tòa nhà, nhà xưởng, trung tâm thương mại.

2. Ứng dụng trong hệ thống HVAC (Điều hòa không khí và thông gió)

Trong hệ thống HVAC, tê thu nối rãnh loại mỏng được dùng để phân chia lưu lượng nước lạnh hoặc nước giải nhiệt tới các thiết bị và khu vực khác nhau.
Sản phẩm giúp giảm tải trọng đường ống, đảm bảo an toàn kết cấu cho các tòa nhà cao tầng, nhà máy, khu công nghiệp, trung tâm dữ liệu (Data Center).

3. Ứng dụng trong hệ thống cấp – thoát nước

Tê thu nối rãnh loại mỏng được sử dụng trong hệ thống cấp nước, thoát nước và xử lý nước thải, đặc biệt ở những vị trí cần chia nhánh hoặc giảm kích thước đường ống.
Các phiên bản mạ kẽm hoặc kẽm nhúng nóng giúp sản phẩm chống ăn mòn, kéo dài tuổi thọ khi hoạt động trong môi trường ẩm hoặc hóa chất nhẹ.

4. Ứng dụng trong nhà máy và khu công nghiệp

Tê thu loại mỏng bằng gang cầu hoặc thép đúc có khả năng chịu áp lực và nhiệt độ cao, phù hợp với các hệ thống dẫn nước, khí nén, hóa chất nhẹ, dầu hoặc dung dịch kỹ thuật.
Phụ kiện này giúp tối ưu không gian lắp đặt, tiết kiệm chi phí và thời gian thi công, đồng thời đảm bảo độ an toàn vận hành cao.

5. Ứng dụng trong công trình dân dụng và thương mại

Trong các công trình như tòa nhà, bệnh viện, trường học, trung tâm thương mại hoặc khu đô thị, tê thu nối rãnh loại mỏng được ưa chuộng vì kiểu dáng gọn gàng, tính thẩm mỹ cao và dễ bảo trì.
Phương pháp nối rãnh giúp rút ngắn thời gian lắp đặt, đồng thời đảm bảo độ kín khít và độ bền vượt trội cho hệ thống đường ống.

Hướng Dẫn Lắp Đặt Tê Thu Nối Rãnh Loại Mỏng MECH

Để đảm bảo hiệu quả hoạt động, độ kín khít và độ bền của hệ thống đường ống, việc lắp đặt Tê Thu Nối Rãnh Loại Mỏng (Slim Type Grooved Reducing Tee) cần tuân thủ đúng quy trình kỹ thuật. Dưới đây là hướng dẫn chi tiết giúp thi công nhanh, an toàn và đạt tiêu chuẩn.

1. Chuẩn bị trước khi lắp đặt

Kiểm tra sản phẩm: Đảm bảo tê thu, khớp nối rãnh (grooved coupling) và gioăng cao su không bị nứt, méo, gỉ hoặc dính bụi bẩn.
Đo kích thước: Xác định chính xác đường kính ống chính và nhánh rẽ để chọn đúng loại tê thu tương ứng.
Vệ sinh bề mặt ống: Làm sạch phần đầu ống, loại bỏ dầu, gỉ sét hoặc tạp chất để đảm bảo độ bám khít của gioăng.

2. Căn chỉnh vị trí lắp đặt

Đặt tê thu đúng hướng dòng chảy, đảm bảo nhánh rẽ hướng về vị trí cần chia lưu lượng.
Hai đầu ống chính cần được cắt phẳng, vuông góc với trục ống, không bị méo hoặc lệch.
Giữ khoảng cách vừa đủ giữa hai đầu ống để đặt vừa gioăng và vòng kẹp của khớp nối rãnh.

3. Lắp đặt khớp nối rãnh

Lắp gioăng cao su (gasket): Quấn gioăng quanh mép rãnh của hai đầu ống sao cho nằm đều và không bị xoắn.
Đặt vòng kẹp (housing): Đặt hai nửa vòng kẹp lên vị trí rãnh, đảm bảo khớp đúng rãnh và ôm kín gioăng.
Siết bulong: Dùng cờ lê hoặc tuýp siết chặt bulong theo cặp đối xứng, siết dần đều đến khi đạt mô-men siết khuyến nghị của nhà sản xuất.

4. Kiểm tra sau khi lắp đặt

Quan sát khe nối: Đảm bảo khe giữa hai nửa vòng kẹp đều nhau, không bị lệch.
Kiểm tra độ kín: Sau khi hoàn tất, tiến hành thử áp lực hoặc chạy nước thử để kiểm tra rò rỉ.
Nếu phát hiện rò rỉ nhỏ, nới nhẹ bulong, điều chỉnh lại vị trí gioăng rồi siết lại đến khi đạt độ kín hoàn hảo.

5. Lưu ý khi thi công

Không sử dụng dụng cụ va đập (búa, vật cứng) để điều chỉnh vị trí tê thu, tránh nứt bề mặt hoặc hư gioăng.
Không bôi dầu, mỡ hoặc hóa chất lạ lên gioăng cao su, trừ loại bôi trơn được nhà sản xuất khuyến nghị.
Tuân thủ đúng áp suất làm việc và nhiệt độ môi trường quy định cho từng loại vật liệu (gang cầu, thép đúc).
Trong môi trường ngoài trời hoặc có độ ẩm cao, nên sử dụng loại sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng để tăng độ bền.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình lắp đặt và vận hành Tê Thu Nối Rãnh Loại Mỏng (Slim Type Grooved Reducing Tee), nếu không tuân thủ đúng quy trình kỹ thuật, có thể phát sinh một số lỗi ảnh hưởng đến độ kín, tuổi thọ và hiệu suất của hệ thống đường ống. Dưới đây là những vấn đề thường gặp cùng biện pháp khắc phục hiệu quả giúp duy trì hệ thống ổn định, an toàn:

1. Rò rỉ tại vị trí khớp nối

Nguyên nhân:

Gioăng cao su bị đặt sai vị trí, xoắn hoặc dính bụi bẩn.
Siết bulong không đều hoặc quá chặt.
Mép rãnh của ống không sạch hoặc bị sứt, méo.

Biện pháp khắc phục:

Tháo khớp nối, vệ sinh sạch rãnh và gioăng.
Đặt lại gioăng đúng vị trí, siết đều bulong hai bên theo cặp đối xứng.
Nếu rãnh bị méo, cắt lại đầu ống và gia công lại rãnh trước khi lắp lại.

2. Tê thu bị lệch trục hoặc sai hướng nhánh rẽ

Nguyên nhân:

Lắp đặt không căn chỉnh đúng trục đường ống.
Không cố định ống trước khi siết khớp nối.

Biện pháp khắc phục:

Nới nhẹ khớp nối, điều chỉnh lại vị trí tê thu cho đúng hướng dòng chảy.
Dùng giá đỡ hoặc giá treo ống để cố định trước khi siết chặt bulong.

3. Ăn mòn hoặc gỉ sét trên bề mặt tê thu

Nguyên nhân:

Sử dụng tê thu không có lớp bảo vệ bề mặt trong môi trường ẩm hoặc có hóa chất.
Lớp sơn epoxy hoặc mạ kẽm bị bong tróc trong quá trình thi công.

Biện pháp khắc phục:

Sử dụng loại tê thu có bề mặt sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng tùy môi trường làm việc.
Khi phát hiện điểm gỉ, làm sạch và sơn phủ bảo vệ lại ngay.
Kiểm tra định kỳ, đặc biệt tại các vị trí ngoài trời hoặc gần nguồn nước.

4. Nứt hoặc biến dạng tê thu

Nguyên nhân:

Siết bulong quá lực làm tê bị ép méo.
Va chạm mạnh trong quá trình thi công hoặc vận chuyển.
Sử dụng sai áp suất hoặc vượt giới hạn thiết kế.

Biện pháp khắc phục:

Tuân thủ mô-men siết tiêu chuẩn của nhà sản xuất khi lắp đặt.
Bảo quản, vận chuyển nhẹ nhàng, tránh va đập.
Chỉ sử dụng trong phạm vi áp lực và nhiệt độ cho phép của vật liệu gang cầu hoặc thép đúc.

5. Rung lắc và ồn trong quá trình vận hành

Nguyên nhân:

Hệ thống ống không cố định chắc, thiếu gối đỡ hoặc kẹp treo.
Áp lực nước thay đổi đột ngột tạo xung lực trong ống.

Biện pháp khắc phục:

Bổ sung gối đỡ và kẹp treo đúng khoảng cách quy định
Sử dụng bộ giảm chấn, van một chiều hoặc van giảm áp để ổn định áp lực.
Kiểm tra lại hướng lắp và độ chặt của các khớp nối.

Phân Loại Tê Thu Nối Rãnh Loại Mỏng MECH

Tê thu nối rãnh loại mỏng (Slim Type Grooved Reducing Tee) được sản xuất từ nhiều loại vật liệu khác nhau để đáp ứng yêu cầu kỹ thuật, môi trường làm việc và chi phí của từng hệ thống đường ống. Việc lựa chọn đúng vật liệu giúp đảm bảo độ bền, khả năng chịu áp lực và chống ăn mòn tối ưu.

Dưới đây là các loại tê thu phổ biến theo vật liệu chế tạo:

1. Tê Thu Nối Rãnh Loại Mỏng Bằng Gang Cầu (Ductile Iron)

Đặc điểm:
Sản xuất từ gang cầu (Ductile Cast Iron) – loại gang có cấu trúc graphite dạng cầu, giúp tăng khả năng chịu lực và chống nứt gãy so với gang xám truyền thống.
Ưu điểm:
- Chịu áp lực và va đập tốt.
- Tuổi thọ cao, độ ổn định khi làm việc liên tục.
- Giá thành hợp lý, phổ biến trong các hệ thống PCCC, HVAC và cấp thoát nước.
Bề mặt hoàn thiện:
Sơn đen, sơn epoxy, hoặc sơn đỏ (cho hệ thống PCCC).
Ứng dụng:
Dùng nhiều trong hệ thống nước, nước chữa cháy, nước lạnh, nước giải nhiệt, và các công trình dân dụng, thương mại.

2. Tê Thu Nối Rãnh Loại Mỏng Bằng Thép Đúc (Carbon Steel or Cast Steel)

Đặc điểm:
Là loại tê thu đúc nguyên khối từ thép carbon hoặc thép hợp kim, có khả năng chịu áp suất cao và nhiệt độ lớn.
Ưu điểm:
- Cường độ chịu kéo, chịu nén vượt trội so với gang.
- Chịu được môi trường khắc nghiệt, nhiệt độ cao, áp lực lớn.
- Có thể mạ kẽm hoặc nhúng kẽm nóng để tăng khả năng chống ăn mòn.
Bề mặt hoàn thiện:
Mạ kẽm, kẽm nhúng nóng, sơn chống gỉ hoặc sơn epoxy.
Ứng dụng:
Phù hợp với nhà máy công nghiệp, hệ thống dẫn dầu, khí nén, hơi nước, hóa chất nhẹ, hoặc hệ thống ngoài trời cần độ bền cao.

3. Tê Thu Nối Rãnh Loại Mỏng Bằng Inox (Stainless Steel)

Đặc điểm:
Sản xuất từ thép không gỉ (Inox 304, 316 hoặc 201) tùy môi trường sử dụng.
Ưu điểm:
- Chống ăn mòn và oxy hóa tuyệt đối, kể cả trong môi trường hóa chất hoặc nước muối.
- Bề mặt sáng bóng, sạch sẽ, đạt tiêu chuẩn vệ sinh cao.
- Tuổi thọ rất dài, gần như không cần bảo trì.
Bề mặt hoàn thiện:
Đánh bóng cơ học hoặc xử lý điện hóa, không cần sơn phủ.
Ứng dụng:
Dùng trong nhà máy thực phẩm, nước giải khát, dược phẩm, hệ thống nước tinh khiết, xử lý hóa chất hoặc môi trường ăn mòn cao.

4. Tê Thu Nối Rãnh Loại Mỏng Bằng Hợp Kim Hoặc Vật Liệu Đặc Biệt

Đặc điểm:
Một số nhà sản xuất cung cấp tê thu làm từ hợp kim nhôm, đồng, hoặc vật liệu composite cho mục đích chuyên dụng.
Ưu điểm:
- Trọng lượng nhẹ.
- Chống gỉ, cách điện, phù hợp với hệ thống đặc biệt.
Ứng dụng:
Dành cho ngành công nghiệp nhẹ, môi trường ăn mòn hóa học, hoặc hệ thống cần giảm khối lượng tổng thể.

Địa Điểm Mua Tê Giảm Nối Rãnh Chính Hãng, Giá Rẻ

Thép Vinh Phú – Địa chỉ tin cậy cung cấp Tê giảm nối rãnh loại mỏng MECH chính hãng, giá tốt nhất thị trường.

Với nhiều năm kinh nghiệm trong lĩnh vực phân phối phụ kiện ống thép, Thép Vinh Phú tự hào là đơn vị cung cấp Tê giảm nối rãnh loại mỏng (Slim Type) thương hiệu MECH được khách hàng tin chọn. Sản phẩm được nhập trực tiếp từ nhà sản xuất, đảm bảo chính hãng 100%, đầy đủ chứng chỉ CO, CQ và chất lượng vượt trội theo tiêu chuẩn quốc tế.

Chúng tôi luôn cam kết mang đến mức giá cạnh tranh nhất, nguồn hàng ổn định, và dịch vụ hỗ trợ kỹ thuật tận tâm cho các đơn vị thi công hệ thống ống PCCC, HVAC, cấp thoát nước, hay công nghiệp nặng.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá tốt nhất
