Tê Nối Rãnh MECH – T Nối Ống Kiểu Rãnh

Mô tả

Với nhu cầu lắp đặt và mở rộng hệ thống đường ống ngày càng đa dạng, Tê nối rãnh MECH đang trở thành lựa chọn hàng đầu cho các công trình hiện đại nhờ tính linh hoạt, dễ lắp đặt và độ bền vượt trội.

Bài viết này được thực hiện nhằm giúp khách hàng hiểu rõ đặc điểm, công dụng và lý do vì sao Tê nối rãnh MECH lại được ưa chuộng trong các hệ thống PCCC, HVAC, và cấp thoát nước hiện nay.

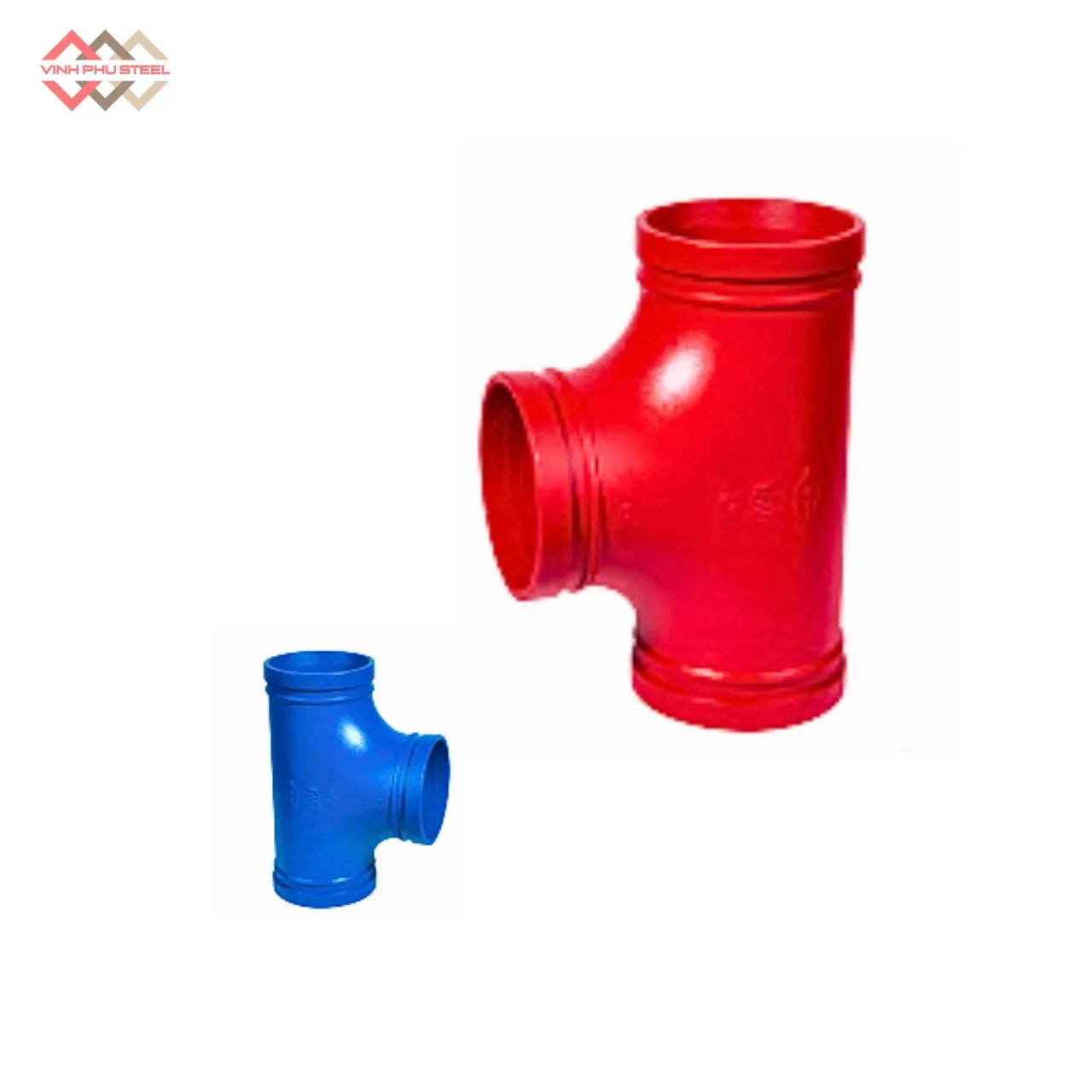

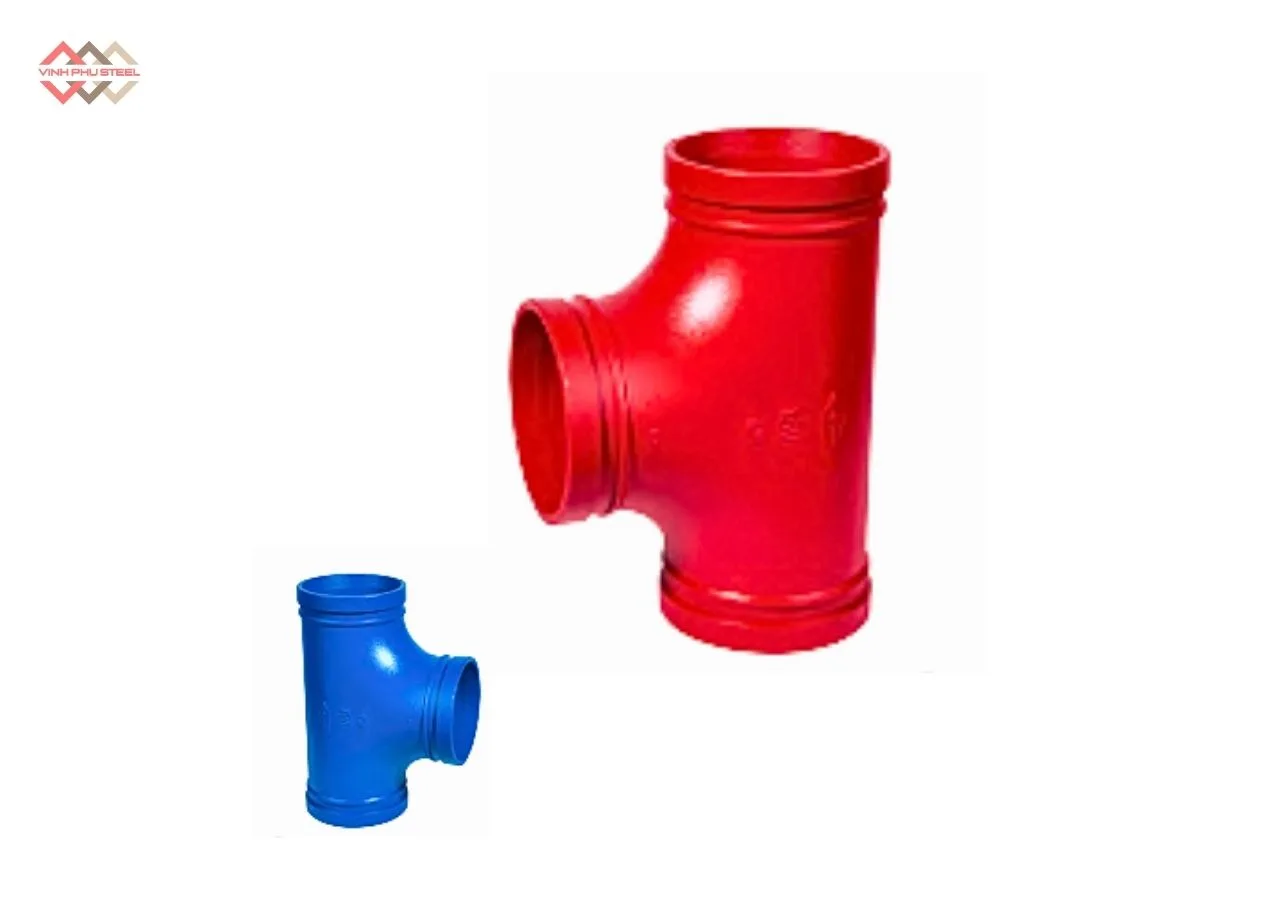

Tê Nối Rãnh MECH

Tê nối rãnh MECH (hay còn gọi là MECH Grooved Tee) là một loại phụ kiện đường ống được sử dụng để chia nhánh dòng chảy trong hệ thống ống theo hình chữ “T”. Sản phẩm này thuộc nhóm phụ kiện nối rãnh (Grooved Fittings), được thiết kế đặc biệt để kết nối 3 đoạn ống với nhau bằng phương pháp khóa rãnh cơ học, thay vì hàn hoặc ren như truyền thống.

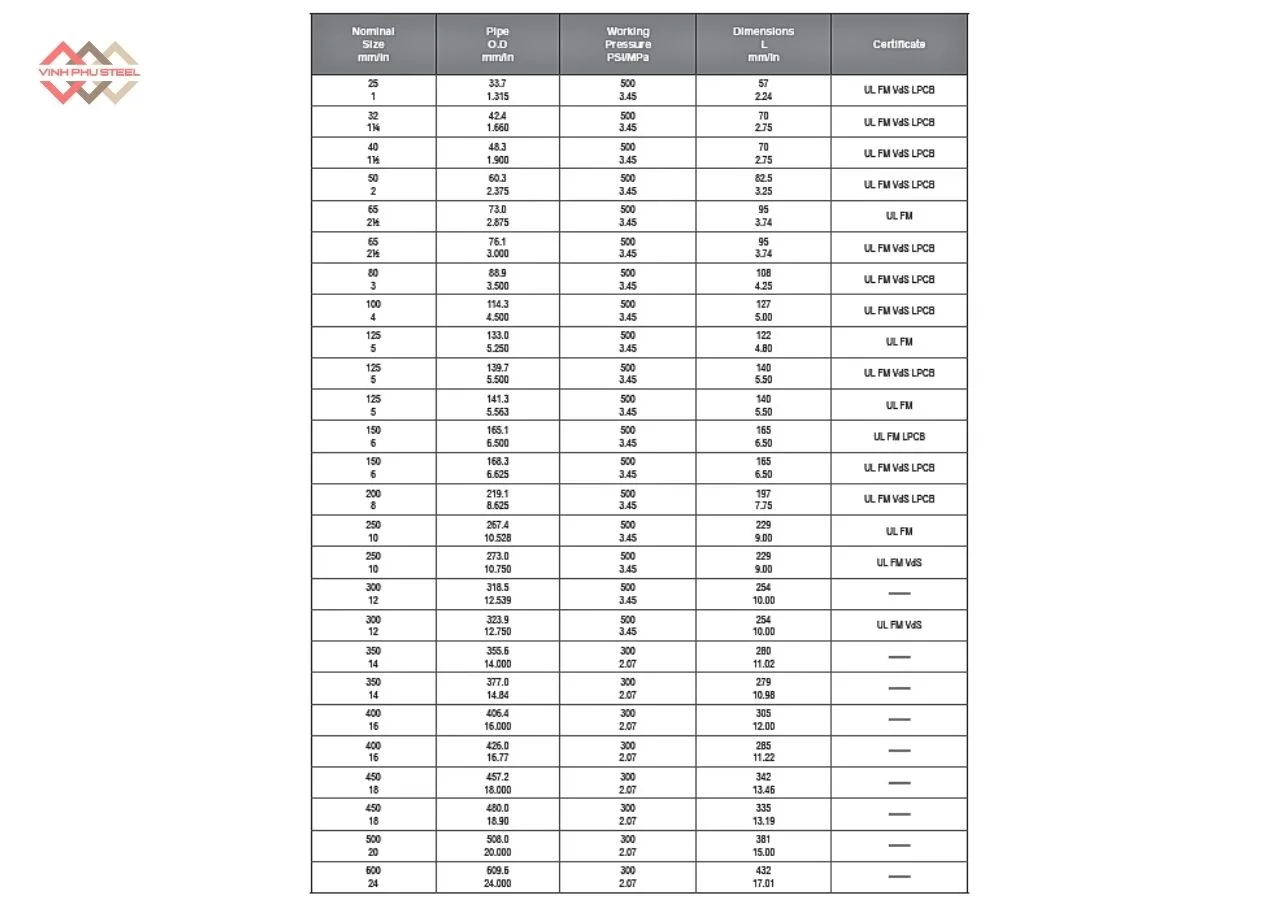

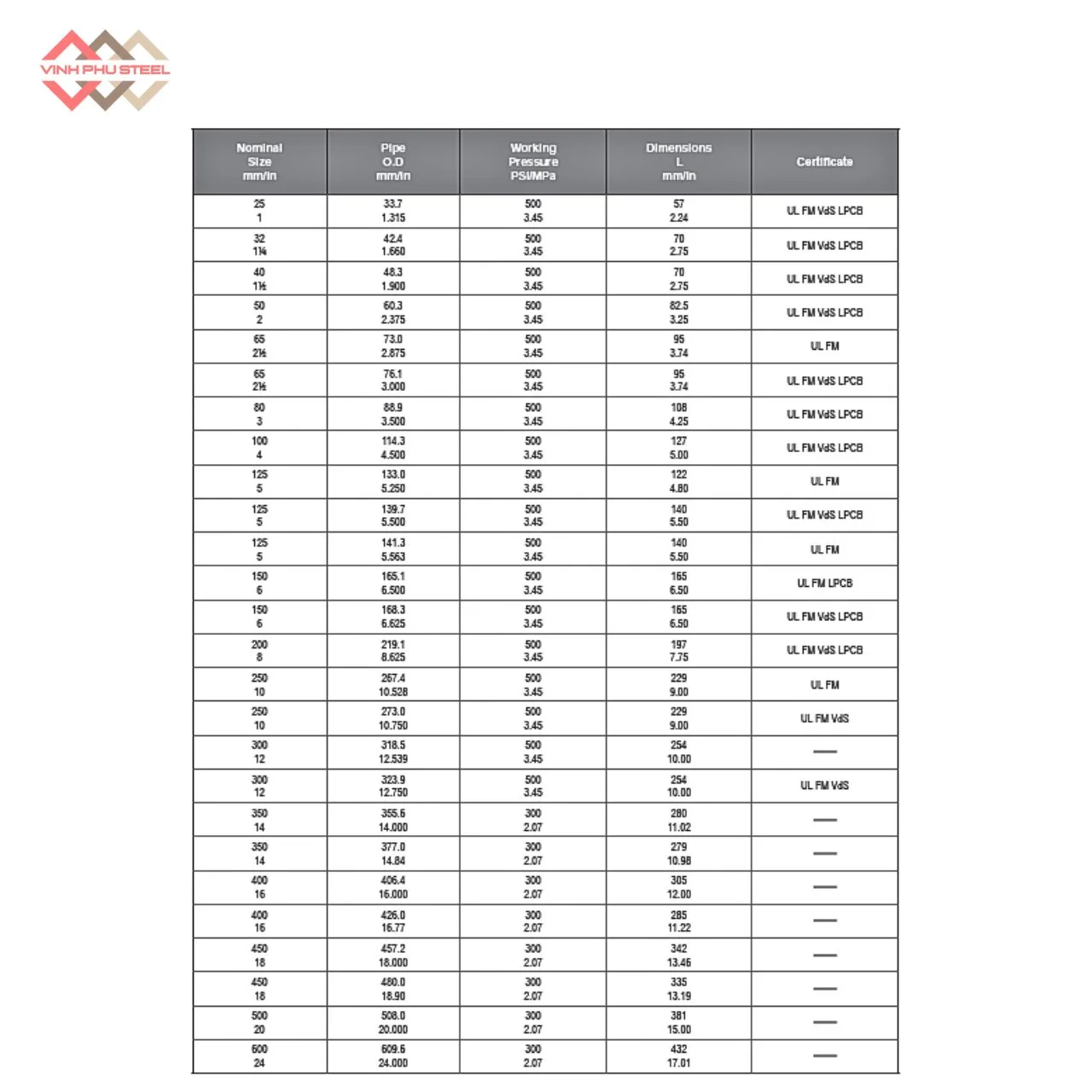

Thông Số Kỹ Thuật Tê Nối Rãnh MECH

Thông số chính của Tee nối rãnh Mech:

• Tên sản phẩm: T nối ống kiểu rãnh
• Dải kích thước: Từ DN25 đến DN600
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, đầu rãnh đồng cỡ.
• Áp suất làm việc: 300 – 500 PSI tùy cỡ.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

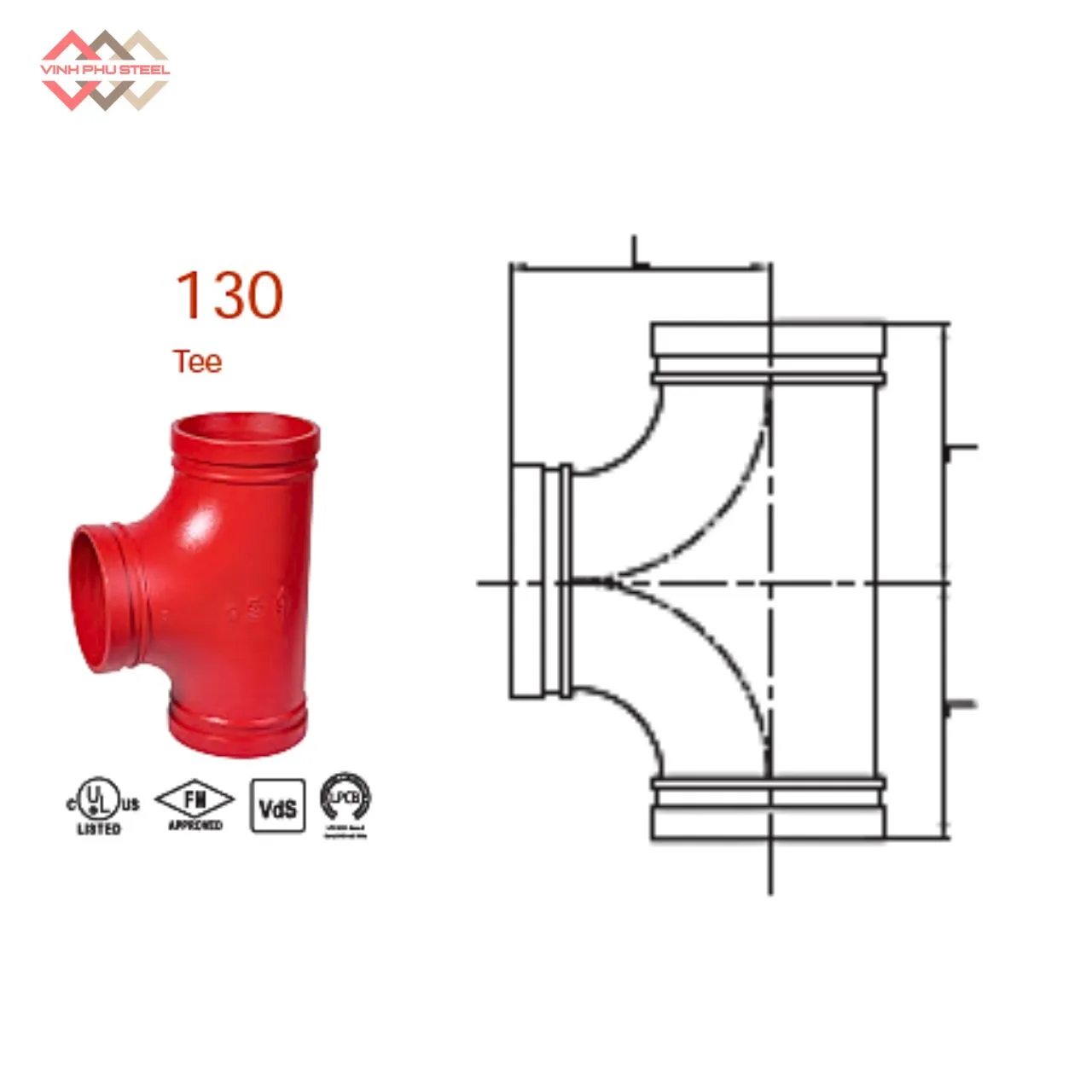

Cấu Tạo Của Tê Nối Rãnh MECH

Tê nối rãnh được thiết kế theo dạng hình chữ T, cho phép chia nhánh dòng chảy trong hệ thống ống một cách linh hoạt. Cấu tạo chi tiết gồm các bộ phận chính sau:

1. Thân tê (Body):

   • Được đúc liền khối từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10).
   • Có 3 đầu nối (2 đầu thẳng và 1 đầu nhánh) đều được gia công rãnh (grooved) để kết nối bằng khớp nối rãnh.

2. Đầu nối rãnh (Grooved Ends):

   • Là phần được tiện rãnh quanh miệng ống, giúp liên kết chặt chẽ với khớp nối (coupling) và gioăng cao su (gasket), tạo độ kín và chịu áp lực cao.

3. Lớp phủ bề mặt:

   • Có nhiều tùy chọn gồm đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, giúp chống gỉ, chống ăn mòn, thích hợp với môi trường khô hoặc ẩm ướt.

4. Khớp nối rãnh & gioăng làm kín (sử dụng kèm):

   • Mặc dù không thuộc phần thân tê, nhưng là bộ phận không thể thiếu khi lắp đặt.
   • Khớp nối rãnh (grooved coupling) cố định hai đầu ống với tê, trong khi gioăng cao su EPDM/NBR đảm bảo độ kín khít tuyệt đối.

Ưu Điểm Tê Nối Rãnh MECH

Tê nối rãnh là một trong những phụ kiện quan trọng trong hệ thống đường ống hiện đại, được đánh giá cao nhờ thiết kế thông minh, độ bền cao và khả năng thi công linh hoạt. Dưới đây là những ưu điểm nổi bật giúp tê nối rãnh ngày càng được sử dụng rộng rãi trong nhiều lĩnh vực:

1. Lắp đặt nhanh chóng – tiết kiệm thời gian và chi phí

Tê nối rãnh được liên kết bằng khớp nối rãnh (grooved coupling) thay vì hàn hoặc ren, giúp rút ngắn tới 3–5 lần thời gian thi công so với phương pháp truyền thống. Người thợ chỉ cần căn chỉnh đúng vị trí, lắp gioăng và siết khớp nối là hoàn thiện, vừa đơn giản, vừa giảm chi phí thiết bị và nhân công.

2. Dễ dàng tháo lắp, mở rộng và bảo trì hệ thống

Khi cần thay thế phụ kiện hoặc mở rộng hệ thống ống, tê nối rãnh có thể tháo rời dễ dàng mà không cần cắt ống hay hàn lại. Điều này giúp bảo trì định kỳ nhanh hơn, đồng thời giảm thiểu rủi ro hư hại cho đường ống đang vận hành.

3. Độ kín khít và độ an toàn cao

Cấu tạo tê nối rãnh có gioăng cao su chuyên dụng (EPDM, NBR, Silicone…) nằm giữa các đầu nối, giúp đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ nước, dầu hoặc khí trong quá trình sử dụng. Sản phẩm còn có khả năng chịu áp lực cao và dao động mạnh, thích hợp cho cả hệ thống áp suất lớn.

4. Hấp thụ rung động và giãn nở nhiệt tốt

Khớp nối rãnh cho phép các đoạn ống có độ linh hoạt nhất định, giúp hấp thụ rung động, giãn nở do nhiệt độ thay đổi, giảm nguy cơ nứt vỡ và tăng tuổi thọ toàn hệ thống.

5. Độ bền vượt trội, chống ăn mòn hiệu quả

Với vật liệu thân gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), tê nối rãnh có khả năng chịu lực, chịu va đập và chống ăn mòn cao.
Bề mặt được xử lý đa dạng: đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, giúp chống gỉ sét và tăng độ bền trong môi trường ẩm hoặc ngoài trời.

6. Tính thẩm mỹ và đồng bộ cao

Hệ thống đường ống sử dụng tê nối rãnh có bề ngoài gọn gàng, chuyên nghiệp và đồng nhất, phù hợp với tiêu chuẩn kỹ thuật hiện đại và yêu cầu thẩm mỹ trong các công trình công nghiệp – dân dụng.

Ứng Dụng Tê Nối Rãnh MECH

Nhờ đặc tính kỹ thuật ưu việt và độ bền cao, tê nối rãnh được ứng dụng trong hầu hết các hệ thống đường ống công nghiệp và dân dụng hiện nay. Một số lĩnh vực tiêu biểu gồm:

1. Hệ thống PCCC (Phòng cháy chữa cháy)

Được sử dụng để chia nhánh đường ống cấp nước chữa cháy, hệ thống sprinkler hoặc foam, giúp đảm bảo lưu lượng và áp lực nước ổn định trong toàn bộ hệ thống.

2. Hệ thống HVAC (Điều hòa, thông gió, làm mát)

Tê nối rãnh đóng vai trò chia nhánh dòng nước lạnh hoặc nước nóng, đảm bảo cân bằng nhiệt và lưu lượng trong hệ thống điều hòa trung tâm hoặc làm mát công nghiệp.

3. Hệ thống cấp – thoát nước công nghiệp và dân dụng

Được ứng dụng phổ biến trong nhà máy, khu công nghiệp, tòa nhà, khu dân cư… nhờ khả năng chịu áp lực và chống rò rỉ hiệu quả, đặc biệt trong môi trường có độ ẩm cao.

4. Ngành dầu khí, hóa chất, năng lượng

Với khả năng chịu áp cao, chống ăn mòn và an toàn tuyệt đối, tê nối rãnh phù hợp với hệ thống dẫn dầu, dung dịch hóa chất, khí nén, và chất lỏng đặc biệt.

5. Ngành thực phẩm, dược phẩm và nước sạch

Tê nối rãnh mạ kẽm hoặc phủ epoxy được sử dụng trong đường ống nước tinh khiết, nước uống hoặc dung dịch vệ sinh công nghiệp, đáp ứng tiêu chuẩn vệ sinh và an toàn cao.

Hướng Dẫn Lắp Đặt Tê Nối Rãnh MECH

Để đảm bảo hệ thống đường ống hoạt động ổn định, việc lắp đặt tê nối rãnh đúng kỹ thuật là yếu tố then chốt. Dưới đây là hướng dẫn chi tiết từng bước, giúp quá trình thi công diễn ra an toàn, nhanh chóng và đạt tiêu chuẩn kỹ thuật cao nhất.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra vật tư: Đảm bảo tê nối rãnh, khớp nối (coupling), gioăng (gasket), bulong – đai ốc đều đúng kích cỡ và không bị hư hỏng, móp méo.
• Làm sạch bề mặt: Dùng giẻ khô lau sạch bụi bẩn, dầu mỡ, sơn hoặc gỉ sét trên miệng ống và trong lòng tê.
• Kiểm tra rãnh ống: Rãnh phải đạt chuẩn về kích thước và độ sâu, không có ba via hoặc vết nứt.
• Bôi trơn gioăng: Sử dụng dung dịch bôi trơn chuyên dụng (thường là silicone hoặc gốc nước, không dầu) để giúp gioăng dễ lắp và tránh xoắn mép.

2. Các bước lắp đặt chi tiết

Bước 1: Kiểm tra hướng lắp và vị trí nhánh tê

Xác định đúng hướng nhánh tê cần chia dòng (trái, phải hoặc lên/xuống) để đảm bảo bố trí đường ống hợp lý.

Bước 2: Đặt gioăng vào vị trí

• Trượt gioăng cao su lên một đầu ống sao cho phần mép gioăng không bị xoắn hoặc gấp nếp.
• Đảm bảo bề mặt tiếp xúc của gioăng ôm sát đều quanh rãnh.

Bước 3: Đưa đầu ống vào tê nối

• Đẩy đầu ống vào tê đến vị trí chuẩn, sao cho hai rãnh của tê và ống nằm cùng trục.
• Khoảng cách giữa hai đầu ống phải đúng theo khuyến nghị nhà sản xuất để tránh ép gioăng quá mức.

Bước 4: Đặt khớp nối (coupling)

• Đặt hai nửa khớp nối lên vị trí rãnh, đảm bảo phần ngàm ăn khớp đều vào hai rãnh.
• Lắp bulong – đai ốc và siết chặt dần đều hai bên để gioăng nở đều, tạo độ kín khít.

Bước 5: Siết chặt và kiểm tra

• Dùng cờ lê lực để siết bulong theo đúng mô-men xoắn tiêu chuẩn.
• Kiểm tra lại khe hở giữa hai nửa khớp nối – chúng phải song song và khoảng hở đều.

Bước 6: Thử áp lực và nghiệm thu

• Sau khi hoàn thiện toàn bộ hệ thống, tiến hành kiểm tra áp lực nước hoặc khí theo tiêu chuẩn (thường 1,5 lần áp làm việc).
• Nếu không phát hiện rò rỉ hoặc biến dạng, hệ thống có thể đưa vào vận hành.

Những Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình lắp đặt và vận hành, tê nối rãnh có thể gặp một số sự cố phổ biến sau. Việc nhận biết nguyên nhân và xử lý kịp thời giúp kéo dài tuổi thọ hệ thống.

1. Rò rỉ tại vị trí nối

• Nguyên nhân:
  • Gioăng bị xoắn, mép gập hoặc đặt sai vị trí.
  • Siết bulong không đều hoặc quá chặt.
  • Bề mặt ống bị dính dầu, bụi hoặc gỉ sét.
• Cách khắc phục:
  • Tháo khớp nối, làm sạch lại bề mặt.
  • Lắp lại gioăng đúng chiều và bôi trơn nhẹ.
  • Siết bulong đều hai bên theo đúng mô-men quy định.

2. Lệch tâm hoặc sai hướng nối

• Nguyên nhân:
  • Lắp ống không thẳng trục.
  • Đặt tê sai hướng chia nhánh hoặc không căn chỉnh trước khi siết.
• Cách khắc phục:
  • Tháo khớp nối, điều chỉnh lại hướng và vị trí ống.
  • Dùng thước thủy hoặc thước căn để đảm bảo trục ống thẳng.

3. Gioăng bị trồi ra hoặc biến dạng

• Nguyên nhân:
  • Bôi trơn quá nhiều hoặc sai loại dầu (dầu gốc khoáng làm gioăng trương nở).
  • Áp lực hệ thống vượt mức thiết kế.
• Cách khắc phục:
  • Dùng chất bôi trơn gốc nước hoặc silicone.
  • Kiểm tra lại thông số áp suất, thay gioăng mới nếu cần.

4. Ăn mòn hoặc gỉ sét bề mặt

• Nguyên nhân:
  • Sử dụng tê nối rãnh không phù hợp môi trường (ẩm, hóa chất).
  • Lớp phủ bảo vệ bị trầy xước trong quá trình lắp đặt.
• Cách khắc phục:
  • Chọn loại tê có lớp phủ epoxy, mạ kẽm hoặc kẽm nhúng nóng phù hợp.
  • Sơn phủ lại vùng hư hại bằng sơn chống gỉ chuyên dụng.

5. Rung động và tiếng ồn lớn

• Nguyên nhân:
  • Hệ thống ống không cố định chắc, thiếu giá đỡ.
  • Lắp đặt tê quá gần máy bơm, van hoặc co.
• Cách khắc phục:
  • Bổ sung giá treo, đai giữ hoặc cao su giảm chấn.
  • Di chuyển tê đến vị trí hợp lý hơn.

Phân Loại T Nối Rãnh MECH Theo Vật Liệu

T nối rãnh được sản xuất từ những vật liệu có khả năng chịu lực, chịu áp và chống ăn mòn cao, đảm bảo độ bền trong quá trình sử dụng. Dưới đây là hai loại vật liệu chính được dùng phổ biến hiện nay:

1. Tê nối rãnh bằng gang dẻo (ASTM A536, Grade 65-45-12)

• Đặc điểm:
  Gang dẻo có cấu trúc vi mô đặc biệt giúp vật liệu vừa bền chắc, vừa có độ dẻo nhất định, không giòn như gang xám thông thường.
• Ưu điểm:
  • Chịu áp lực cao, chịu va đập tốt.
  • Chống ăn mòn hiệu quả, đặc biệt trong môi trường nước và khí ẩm.
  • Giá thành hợp lý, dễ gia công và bảo trì.
• Ứng dụng:
  Thường dùng trong hệ thống PCCC, cấp thoát nước, HVAC và đường ống công nghiệp nhẹ, nơi cần độ bền và khả năng chống gỉ tốt.

2. Tê nối rãnh bằng thép đúc (QT450-10)

• Đặc điểm:
  Thép đúc QT450-10 có độ bền kéo và khả năng chịu tải cao hơn gang dẻo, thích hợp cho các hệ thống chịu áp lực lớn hoặc nhiệt độ cao.
• Ưu điểm:
  • Cứng vững và ổn định khi làm việc trong điều kiện khắc nghiệt.
  • Tuổi thọ dài, ít bị biến dạng trong quá trình vận hành.
  • Khả năng hàn và xử lý bề mặt tốt, có thể mạ kẽm hoặc sơn epoxy để tăng độ bền.
• Ứng dụng:
  Phù hợp cho đường ống công nghiệp nặng, hệ thống dầu khí, nhà máy hóa chất, hoặc các công trình có áp suất làm việc cao.

Nhà Phân Phối Tê Nối Rãnh Chính Hãng, Giá Tốt

Thép Vinh Phú là nhà phân phối chính hãng các dòng Tê nối rãnh và phụ kiện đường ống đạt tiêu chuẩn quốc tế. Với nguồn hàng ổn định, đa dạng kích thước và chủng loại, công ty cam kết mang đến sản phẩm chính hãng, giá rẻ, giao hàng nhanh và dịch vụ chuyên nghiệp.

Tại Thép Vinh Phú, khách hàng luôn được:

• Cam kết chất lượng: Hàng chính hãng, có đầy đủ chứng chỉ CO-CQ.
• Giá bán cạnh tranh, chiết khấu hấp dẫn cho đơn hàng số lượng lớn.
• Giao hàng toàn quốc, nhanh chóng và đúng hẹn.
• Tư vấn kỹ thuật miễn phí, hỗ trợ lựa chọn sản phẩm phù hợp từng hệ thống.

Thép Vinh Phú không chỉ là nhà cung cấp vật tư, mà còn là đối tác tin cậy của nhiều công trình PCCC, HVAC, cấp thoát nước, nhà máy và khu công nghiệp trên toàn quốc.
