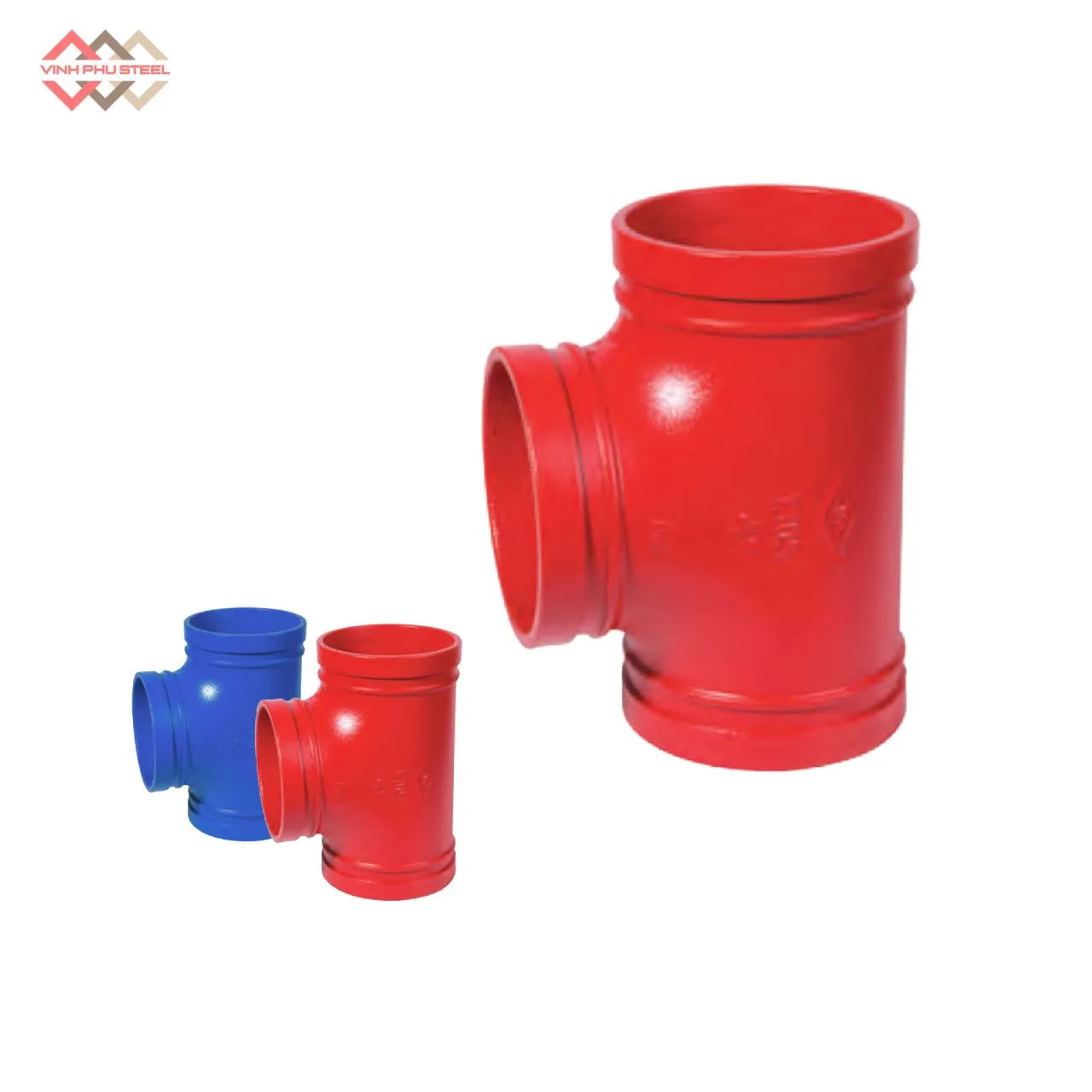

Tê Nối Rãnh Loại Nhẹ MECH – T Nối Rãnh Light Duty

Mô tả

Trong bất kỳ hệ thống phòng cháy chữa cháy (PCCC) hay hệ thống cấp nước công nghiệp nào, việc đảm bảo dòng chảy ổn định và hiệu quả là yếu tố then chốt để bảo vệ con người và tài sản. Tê Nối Rãnh Loại Nhẹ MECH ra đời nhằm đáp ứng nhu cầu lắp đặt nhanh chóng, an toàn và tiết kiệm chi phí trong các hệ thống ống dẫn. Với thiết kế tối ưu, chất liệu bền bỉ và khả năng chịu áp lực vừa phải, sản phẩm là lựa chọn lý tưởng cho những công trình vừa và nhỏ, giúp kết nối các nhánh ống linh hoạt mà vẫn đảm bảo hiệu suất dòng chảy.

Bài viết này được thực hiện nhằm giới thiệu chi tiết cấu tạo, ưu điểm, ứng dụng và hướng dẫn lắp đặt Tê Nối Rãnh Loại Nhẹ MECH, giúp các kỹ sư, nhà thầu và người dùng dễ dàng lựa chọn và sử dụng sản phẩm một cách hiệu quả nhất.

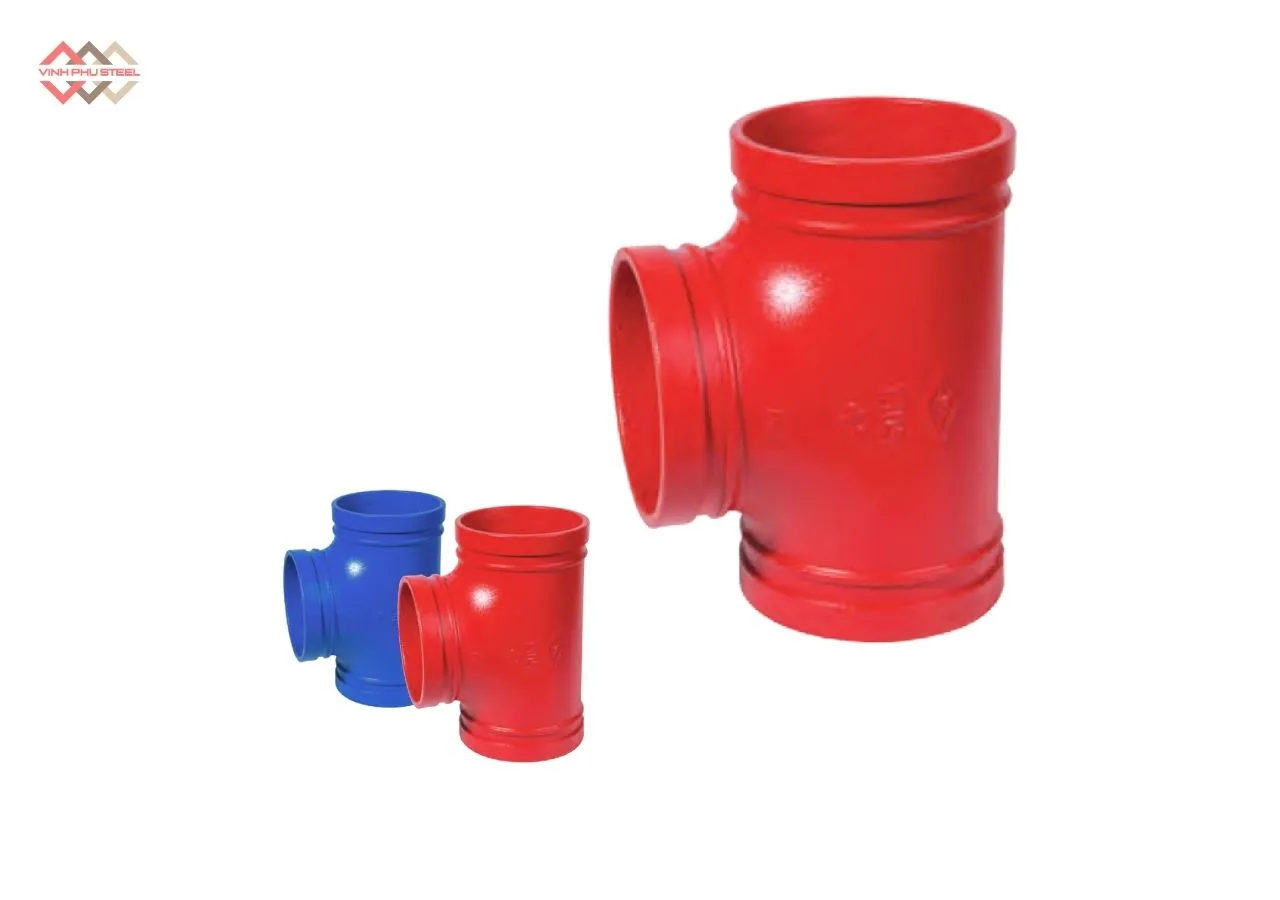

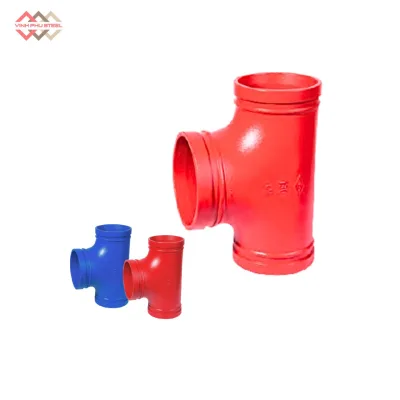

Tê Nối Rãnh Loại Nhẹ MECH – T Nối Rãnh Light Duty

Tê Nối Rãnh Loại Nhẹ là phụ kiện ống hình chữ “T” dùng để kết nối ba đoạn ống trong hệ thống đường ống, giúp chia nhánh hoặc thay đổi hướng dòng chảy. Với thiết kế rãnh nối nhanh, sản phẩm cho phép lắp đặt dễ dàng mà không cần hàn hay ren phức tạp.

Loại “nhẹ” có khả năng chịu áp lực vừa phải, phù hợp cho các công trình vừa và nhỏ. Chất liệu phổ biến là gang dẻo hoặc thép đúc, mang lại độ bền cao và tuổi thọ lâu dài. Đây là giải pháp tối ưu cho các hệ thống PCCC, cấp nước, HVAC hoặc các hệ thống công nghiệp cần sự tiện lợi và linh hoạt trong lắp đặt.

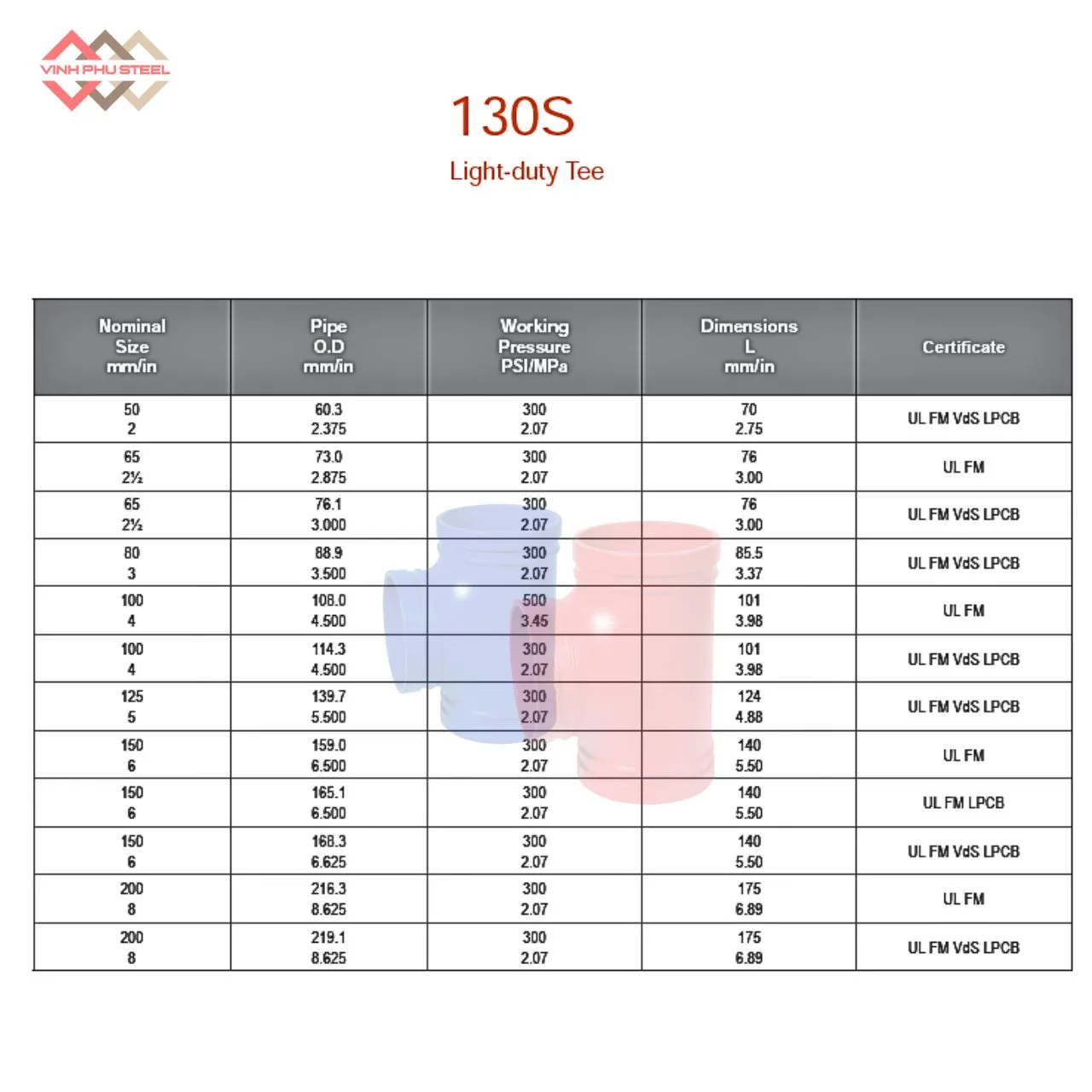

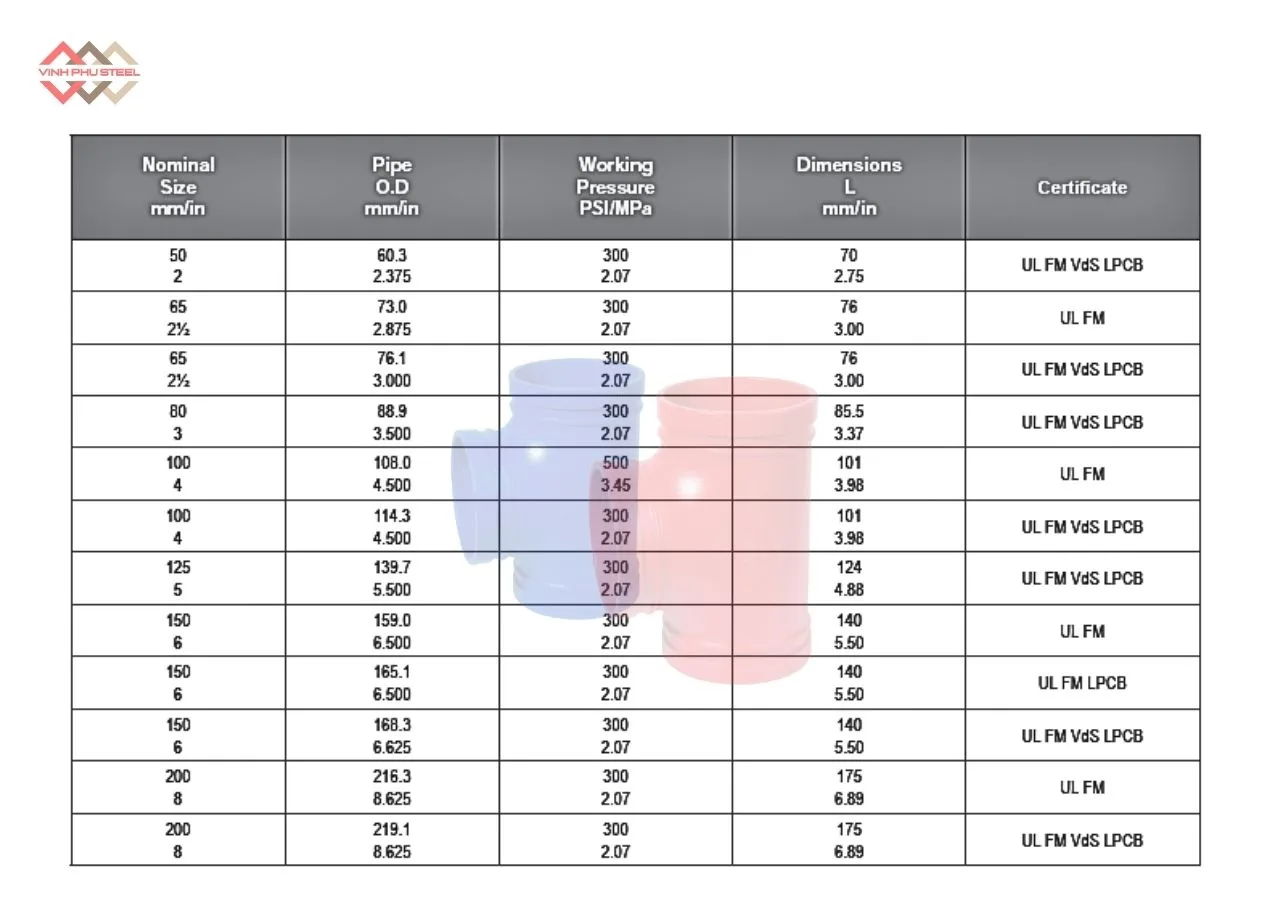

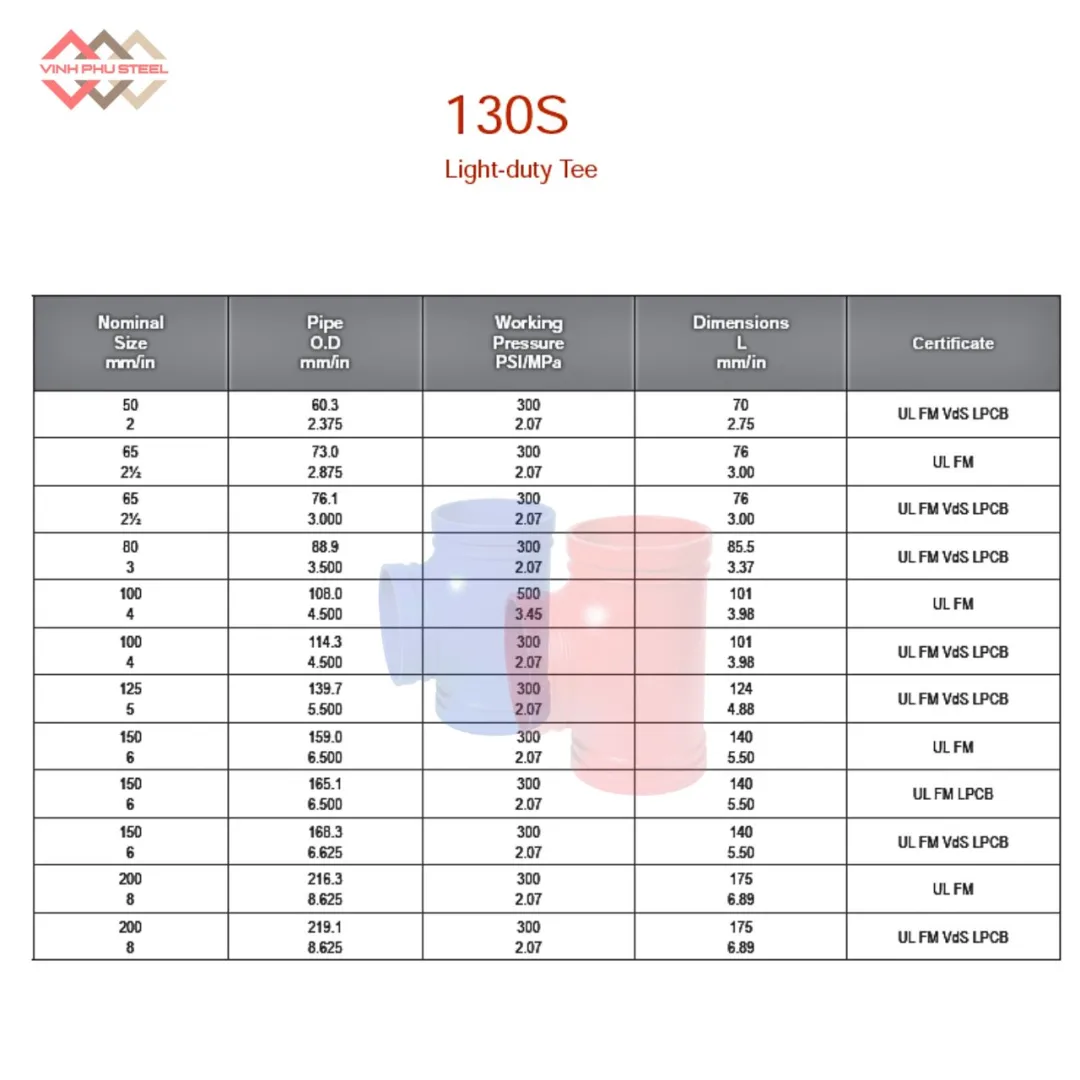

Thông Số Kỹ Thuật Tê Nối Rãnh Loại Nhẹ MECH

Thông số chính của Tee nối rãnh Light duty Mech:

• Tên sản phẩm: T nối ống kiểu rãnh
• Dải kích thước: Từ DN50 đến DN200
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, đầu rãnh đồng cỡ.
• Áp suất làm việc: 500 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

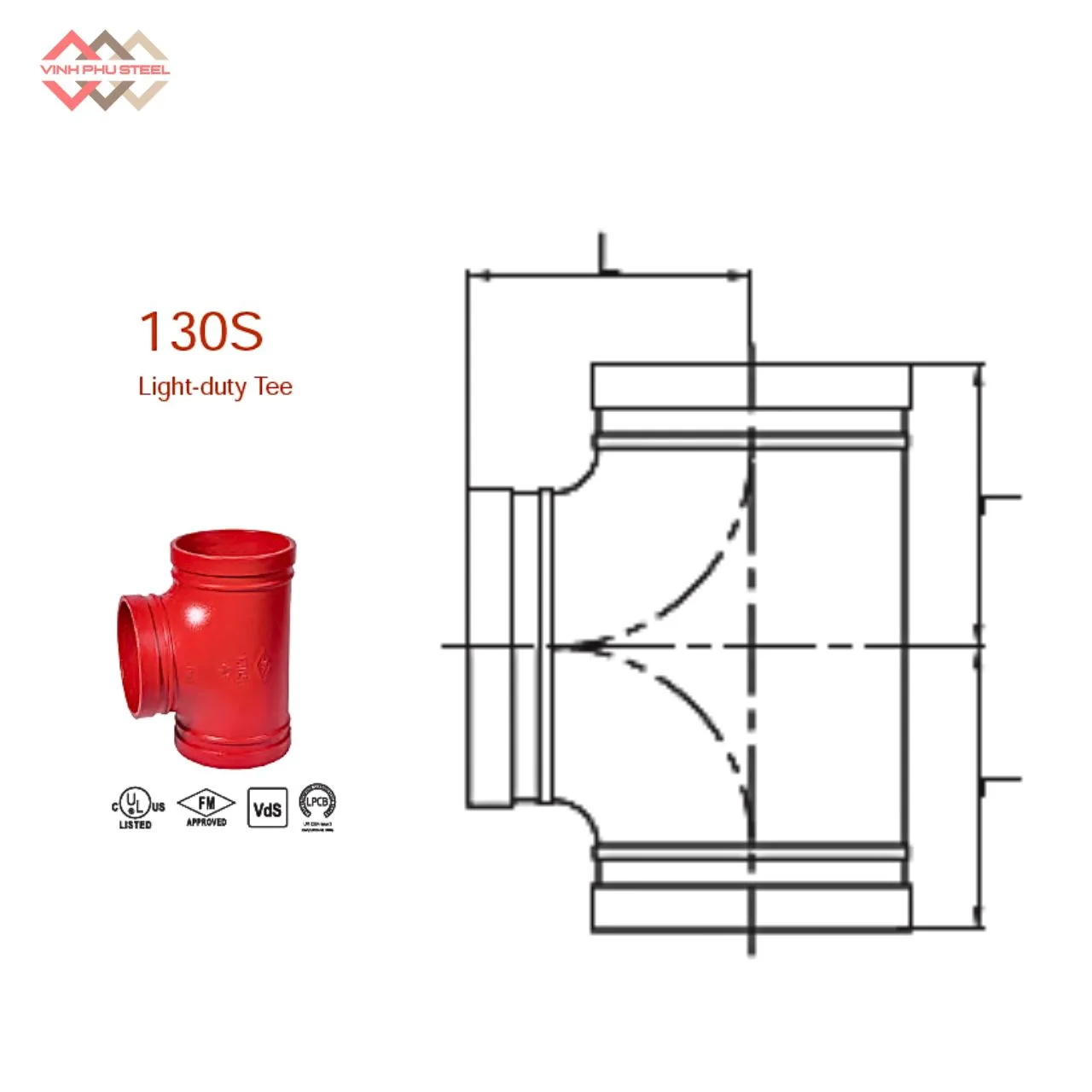

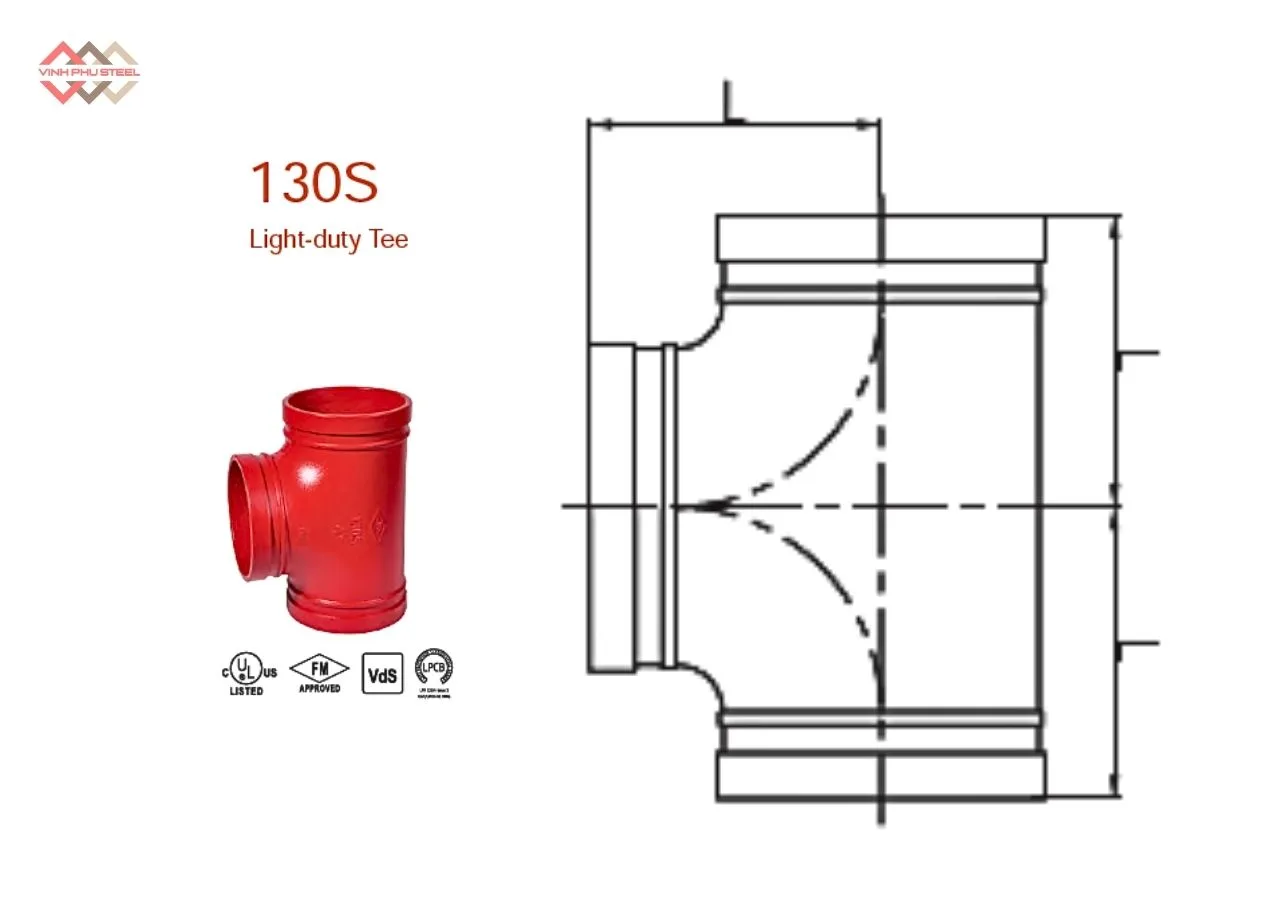

Cấu Tạo Tê Nối Rãnh Loại Nhẹ MECH

Trong các hệ thống ống nước và PCCC, hiểu rõ cấu tạo của Tê Nối Rãnh Loại Nhẹ giúp việc lắp đặt và bảo trì trở nên dễ dàng và hiệu quả hơn.

1. Thân tê (Body)

   • Phần chính hình chữ “T”, làm từ gang dẻo hoặc thép đúc, chịu áp lực vừa phải, kết nối ba nhánh ống chắc chắn.


2. Rãnh nối thẳng (Grooved End)

   • Hai đầu tê thẳng có rãnh tiêu chuẩn  cho phép lắp đặt nhanh bằng khớp nối rãnh, không cần hàn hay ren.

3. Rãnh nối ống chính ( Grooved main)

   • Rãnh nối của ống chính có đường kính lơn hơn, nhằm phân ống thành 2 hướng và đảm bảo đủ lưu lượng.

Ưu điểm nổi bật của Tê Nối Rãnh Loại Nhẹ MECH

T Nối Rãnh Loại Nhẹ là lựa chọn tối ưu trong các hệ thống PCCC, cấp nước, HVAC và các công trình công nghiệp vừa và nhỏ nhờ những ưu điểm sau:

1. Lắp đặt nhanh chóng và tiện lợi

   • Thiết kế rãnh chuẩn cho phép kết nối ống nhanh chóng bằng khớp nối rãnh mà không cần hàn, ren hay dùng keo.
   • Tiết kiệm thời gian thi công, đặc biệt trong các dự án cần tiến độ nhanh hoặc cần mở rộng hệ thống.

2. Đảm bảo an toàn và vận hành ổn định

   • Chịu được áp lực vừa phải, phù hợp với các hệ thống dòng chảy trung bình.
   • Đảm bảo dòng chảy ổn định, giảm nguy cơ rò rỉ và đảm bảo an toàn cho công trình.

3. Chất liệu bền bỉ, tuổi thọ cao

   • Thân tê làm từ gang dẻo ASTM A536 hoặc thép đúc QT450-10, chịu lực tốt, chống va đập và ăn mòn.
   • Gioăng cao su EPDM hoặc NBR giúp bảo vệ kín nước, chống rò rỉ và chịu được môi trường khắc nghiệt.

4. Dễ dàng bảo trì và linh hoạt mở rộng

   • Việc tháo lắp, sửa chữa hay thay thế các đoạn ống liên quan trở nên đơn giản và nhanh chóng.
   • Hệ thống có thể mở rộng hoặc điều chỉnh linh hoạt mà không ảnh hưởng đến các đoạn ống còn lại.

5. Tối ưu chi phí và hiệu quả sử dụng

   • Giúp giảm chi phí nhân công, tiết kiệm vật liệu và thời gian lắp đặt.
   • Kết hợp giữa độ bền, tính linh hoạt và dễ bảo trì giúp tối đa hóa hiệu quả đầu tư cho công trình.

Ứng dụng của Tê Nối Rãnh Loại Nhẹ MECH

Tee Nối Rãnh light duty là phụ kiện ống hình chữ “T” thiết yếu, được sử dụng rộng rãi nhờ khả năng kết nối nhanh, lắp đặt tiện lợi và chịu áp lực vừa phải. Sản phẩm này đóng vai trò quan trọng trong nhiều hệ thống ống dẫn khác nhau, từ PCCC, cấp nước, đến HVAC và các hệ thống công nghiệp.

1. Hệ thống PCCC (Phòng cháy chữa cháy)

   • Trong các hệ thống chữa cháy, việc chia nhánh ống và thay đổi hướng dòng chảy là yếu tố then chốt. Tê Nối Rãnh Loại Nhẹ MECH giúp kết nối các ống cứu hỏa, Hydrant Elbow, ống chính và ống nhánh một cách linh hoạt, đảm bảo dòng nước luôn ổn định, đạt áp lực yêu cầu và tăng hiệu quả phòng cháy chữa cháy.

2. Hệ thống cấp nước dân dụng và công nghiệp

   • Tê rãnh nhẹ được dùng trong hệ thống cấp nước tòa nhà, nhà xưởng, khu dân cư để phân nhánh ống, giúp dòng nước đi đều và ổn định. Nhờ thiết kế khớp nối rãnh nhanh, việc lắp đặt và bảo trì hệ thống trở nên nhanh chóng, tiết kiệm chi phí và thời gian.

3. Hệ thống HVAC (Điều hòa không khí, làm mát, sưởi ấm)

   • Trong các hệ thống HVAC, tê nối rãnh nhẹ giúp chia nhánh ống nước làm mát hoặc nước nóng, điều hướng dòng chảy tới các phòng hoặc khu vực khác nhau. Điều này giúp hệ thống vận hành hiệu quả, duy trì áp lực dòng chảy ổn định và hạn chế rò rỉ.

4. Hệ thống công nghiệp và xử lý nước, hóa chất nhẹ

   • Sản phẩm phù hợp với các dây chuyền sản xuất, hệ thống xử lý nước sạch, nước thải hoặc hóa chất nhẹ, nơi cần lắp đặt nhanh, tháo gỡ dễ dàng và vận hành an toàn.

5. Công trình vừa và nhỏ, dân dụng và thương mại

   • Nhờ tính năng light duty, chịu áp lực vừa phải, tê nối rãnh nhẹ MECH là giải pháp lý tưởng cho các công trình dân dụng, nhà xưởng vừa, văn phòng, trung tâm thương mại, nơi cần kết nối nhánh ống nhanh chóng mà vẫn đảm bảo hiệu suất vận hành.

Hướng Dẫn Lắp Đặt Tê Nối Rãnh Loại Nhẹ MECH

Việc lắp đặt đúng cách Tê Nối Rãnh Loại Nhẹ giúp hệ thống ống hoạt động ổn định, giảm rò rỉ và tăng tuổi thọ thiết bị. Quy trình lắp đặt gồm các bước sau:

Bước 1: Chuẩn bị dụng cụ và vật liệu

• Dụng cụ cần thiết: cờ lê, tua vít, búa cao su, thước đo, dụng cụ kiểm tra rãnh.
• Vật liệu: Tê Nối Rãnh Loại Nhẹ MECH, khớp nối rãnh (grooved coupling), gioăng cao su (gasket), bulông, đai ốc.
• Kiểm tra kích thước ống và tê để đảm bảo tương thích chuẩn rãnh.

Bước 2: Vệ sinh và kiểm tra ống

• Làm sạch đầu ống, loại bỏ bụi bẩn, gỉ sét hoặc mảnh vụn.
• Kiểm tra bề mặt ống có trầy xước hoặc méo mó không, đảm bảo khớp nối kín khít.

Bước 3: Lắp gioăng cao su

• Đặt gioăng cao su vào rãnh của tê và đầu ống.
• Đảm bảo gioăng khớp đều, không bị xoắn hoặc hở, tránh rò rỉ khi vận hành.

Bước 4: Lắp khớp nối rãnh

• Đặt khớp nối rãnh (grooved coupling) lên đầu tê và ống, ôm sát rãnh.
• Cố định bằng bulông và đai ốc, siết đều tay, tránh siết lệch gây hư hỏng gioăng.

Bước 5: Kiểm tra vị trí và độ thẳng

• Đảm bảo tê nối đúng hướng, nhánh ống thẳng, không bị xoắn hoặc nghiêng.
• Kiểm tra khoảng cách giữa các tê, tránh va chạm với các thiết bị lân cận.

Bước 6: Kiểm tra áp lực và thử nghiệm

• Trước khi đưa vào vận hành, tiến hành thử áp lực nước hoặc dòng chảy theo tiêu chuẩn thiết kế.
• Kiểm tra xem có rò rỉ, âm thanh lạ, rung lắc không, nếu có cần điều chỉnh lại khớp nối hoặc gioăng.

Bước 7: Hoàn tất và bảo trì định kỳ

• Ghi lại vị trí lắp đặt, đánh dấu hệ thống để dễ bảo trì sau này.
• Định kỳ kiểm tra bulông, gioăng và khớp nối, siết lại nếu cần và vệ sinh sạch sẽ xung quanh tê.

Lưu ý:

• Không lắp đặt Tê Nối Rãnh Loại Nhẹ MECH cho hệ thống có áp lực vượt quá thông số kỹ thuật (light duty).
• Luôn sử dụng gioăng và khớp nối chính hãng để đảm bảo độ kín và tuổi thọ thiết bị.
• Trong hệ thống PCCC, tuyệt đối tuân thủ quy định an toàn phòng cháy chữa cháy khi thi công.

Một số vấn đề thường gặp khi sử dụng T Nối Rãnh Nhẹ MECH

Mặc dù Tê Nối Rãnh Loại Nhẹ MECH được thiết kế bền bỉ và dễ lắp đặt, trong quá trình sử dụng vẫn có thể gặp một số vấn đề phổ biến:

1. Rò rỉ tại khớp nối

• Nguyên nhân: Gioăng cao su lắp sai vị trí, bị xoắn, hư hỏng hoặc bulông siết không đều.
• Khắc phục: Tháo khớp nối, kiểm tra và điều chỉnh lại gioăng, siết đều bulông theo quy định lực siết.

2. Lắp đặt tê bị nghiêng hoặc lệch hướng

• Nguyên nhân: Đo đạc không chính xác, ống hoặc tê bị méo, lắp đặt vội vàng.
• Khắc phục: Kiểm tra độ thẳng của ống, căn chỉnh tê đúng hướng trước khi siết bulông, dùng dụng cụ hỗ trợ nếu cần.

3. Đứt hoặc hư gioăng cao su

• Nguyên nhân: Gioăng sử dụng lâu, chịu nhiệt hoặc hóa chất vượt quá giới hạn, lắp đặt sai cách.
• Khắc phục: Thay thế gioăng chính hãng, chọn loại phù hợp với môi trường vận hành (nhiệt độ, áp lực, hóa chất).

4. Khớp nối bị lỏng hoặc rung khi vận hành

• Nguyên nhân: Bulông chưa siết đủ, áp lực nước thay đổi đột ngột hoặc dòng chảy tạo rung lắc.
• Khắc phục: Kiểm tra và siết lại bulông, bố trí kẹp ống cố định, kiểm tra áp lực vận hành để đảm bảo trong giới hạn cho phép.

5. Mòn hoặc ăn mòn thân tê

• Nguyên nhân: Sử dụng trong môi trường hóa chất ăn mòn, nước nhiễm mặn hoặc không bảo dưỡng định kỳ.
• Khắc phục: Chọn vật liệu tê phù hợp (gang dẻo, thép đúc, mạ kẽm…), sơn phủ bảo vệ, kiểm tra và vệ sinh định kỳ.

6. Khó tháo lắp khi bảo trì

• Nguyên nhân: Khớp nối bám cặn, bulông bị gỉ hoặc quá siết.
• Khắc phục: Sử dụng chất bôi trơn bulông, vệ sinh rãnh, siết/buông bulông đúng kỹ thuật.

Phân Loại Tee Grooved Light Duty MECH

T Nối Rãnh Loại Nhẹ MECH được sản xuất từ nhiều loại vật liệu khác nhau, đáp ứng các yêu cầu về áp lực, môi trường sử dụng và tuổi thọ. Hai nhóm vật liệu phổ biến nhất là:

1. Tê Nối Rãnh Loại Nhẹ bằng gang dẻo (Ductile Iron Tee)

• Tiêu chuẩn: ASTM A536, Grade 65-45-12
• Đặc điểm:
  • Chịu lực tốt, bền bỉ, chống va đập và rung lắc.
  • Khả năng chống ăn mòn vừa phải, phù hợp với môi trường nước sạch, PCCC hoặc nước sinh hoạt.
• Ứng dụng:
  • Hệ thống PCCC, cấp nước sinh hoạt, HVAC và các công trình vừa và nhỏ.

2. Tê Nối Rãnh Loại Nhẹ bằng thép đúc (Cast Steel Tee)

• Tiêu chuẩn: QT450-10
• Đặc điểm:
  • Chịu được áp lực cao hơn gang dẻo, bền vững với va đập mạnh.
  • Phù hợp với môi trường công nghiệp, hóa chất nhẹ và nơi cần độ bền cơ học cao.
• Ứng dụng:
  • Hệ thống ống công nghiệp, dây chuyền sản xuất, xử lý nước, hóa chất nhẹ, HVAC.

Gợi ý lựa chọn:

• Chọn vật liệu phù hợp với áp lực vận hành, môi trường chất lỏng và hóa chất tiếp xúc.
• Gang dẻo phù hợp với các hệ thống PCCC và cấp nước thông thường, trong khi thép đúc thích hợp cho công trình công nghiệp và môi trường khắc nghiệt.
• Luôn sử dụng sản phẩm chính hãng MECH, đảm bảo tiêu chuẩn rãnh, gioăng và khớp nối để đảm bảo an toàn và tuổi thọ.

Địa Điểm Mua Tê Nối Ống Loại Nhẹ MECH Uy Tín

Khi tìm kiếm Tê Nối Ống Loại Nhẹ MECH chất lượng, chính hãng và giá hợp lý, Thép Vinh Phú sẽ là lựa chọn hàng đầu cho bạn. Chúng tôi cung cấp sản phẩm MECH chính hãng, đảm bảo độ bền cao, chịu áp lực vừa phải, kết nối nhanh chóng và an toàn, phù hợp cho hệ thống PCCC, cấp nước và HVAC.

Chọn Thép Vinh Phú là chọn uy tín, chất lượng và hiệu quả cho mọi công trình, đảm bảo dòng chảy ổn định và an toàn tuyệt đối.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
