Tê Nối Rãnh Loại Mỏng MECH – Grooved Tee Slim Type

Mô tả

Trong hệ thống đường ống, việc lựa chọn phụ kiện phù hợp không chỉ giúp tiết kiệm chi phí mà còn tối ưu hiệu quả thi công. Tê Nối Rãnh Loại Mỏng ra đời như một giải pháp thông minh, đáp ứng yêu cầu nhẹ – bền – dễ lắp đặt, đặc biệt phù hợp với các công trình có không gian hẹp hoặc yêu cầu tải trọng thấp. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, ưu điểm và ứng dụng thực tế của dòng sản phẩm đang được ưa chuộng này.

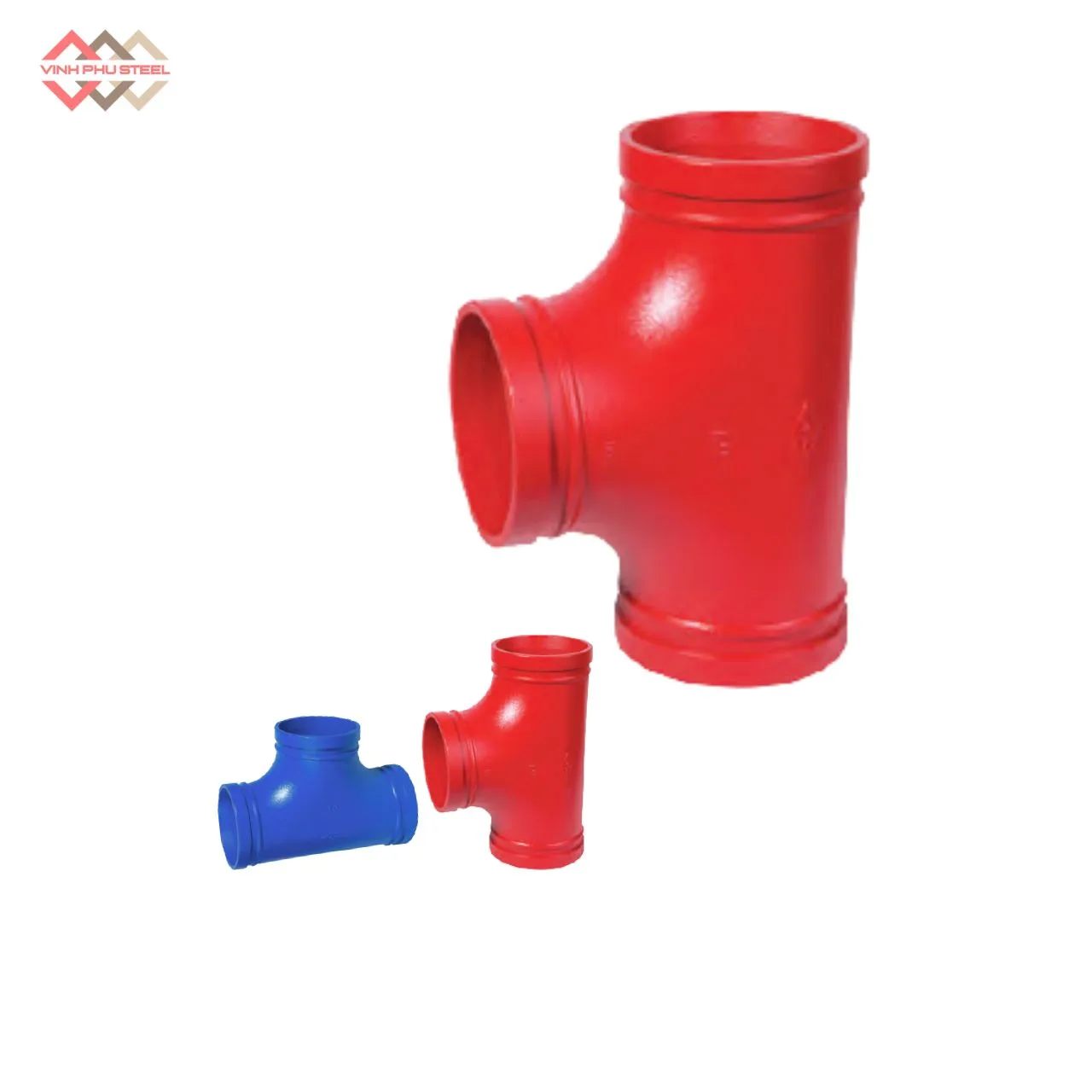

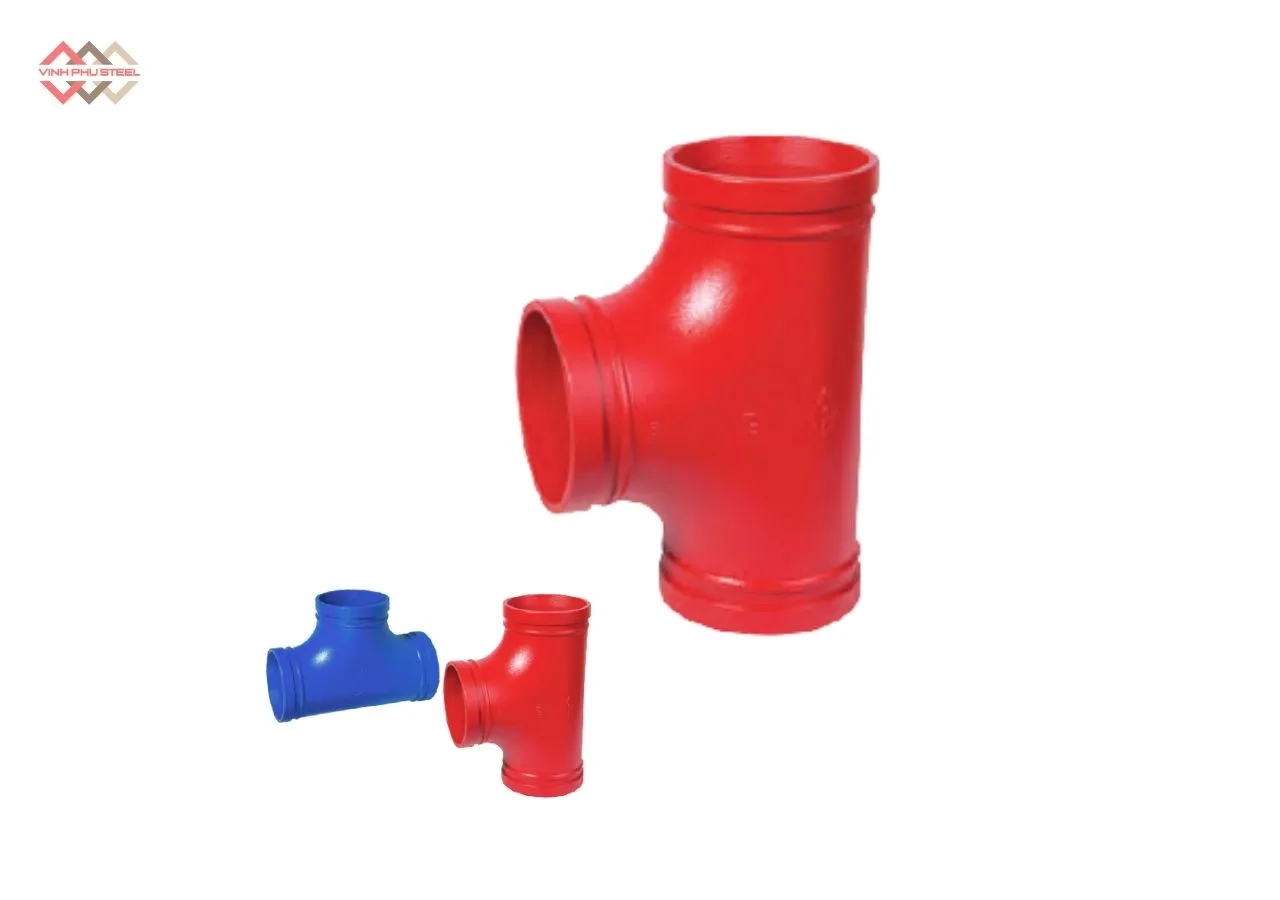

Tê Nối Rãnh Loại Mỏng MECH – Slim Type Tee

Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type) là phụ kiện đường ống được thiết kế để chia nhánh dòng chảy hoặc kết nối ba hướng ống trong các hệ thống như PCCC, HVAC, cấp thoát nước, và công nghiệp cơ điện (MEP).

Điểm khác biệt của tê nối rãnh loại mỏng (Slim Type) nằm ở kết cấu thân ngắn và thành mỏng hơn so với loại tiêu chuẩn, giúp giảm trọng lượng, tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo độ bền cơ học và khả năng chịu áp lực làm việc theo tiêu chuẩn.

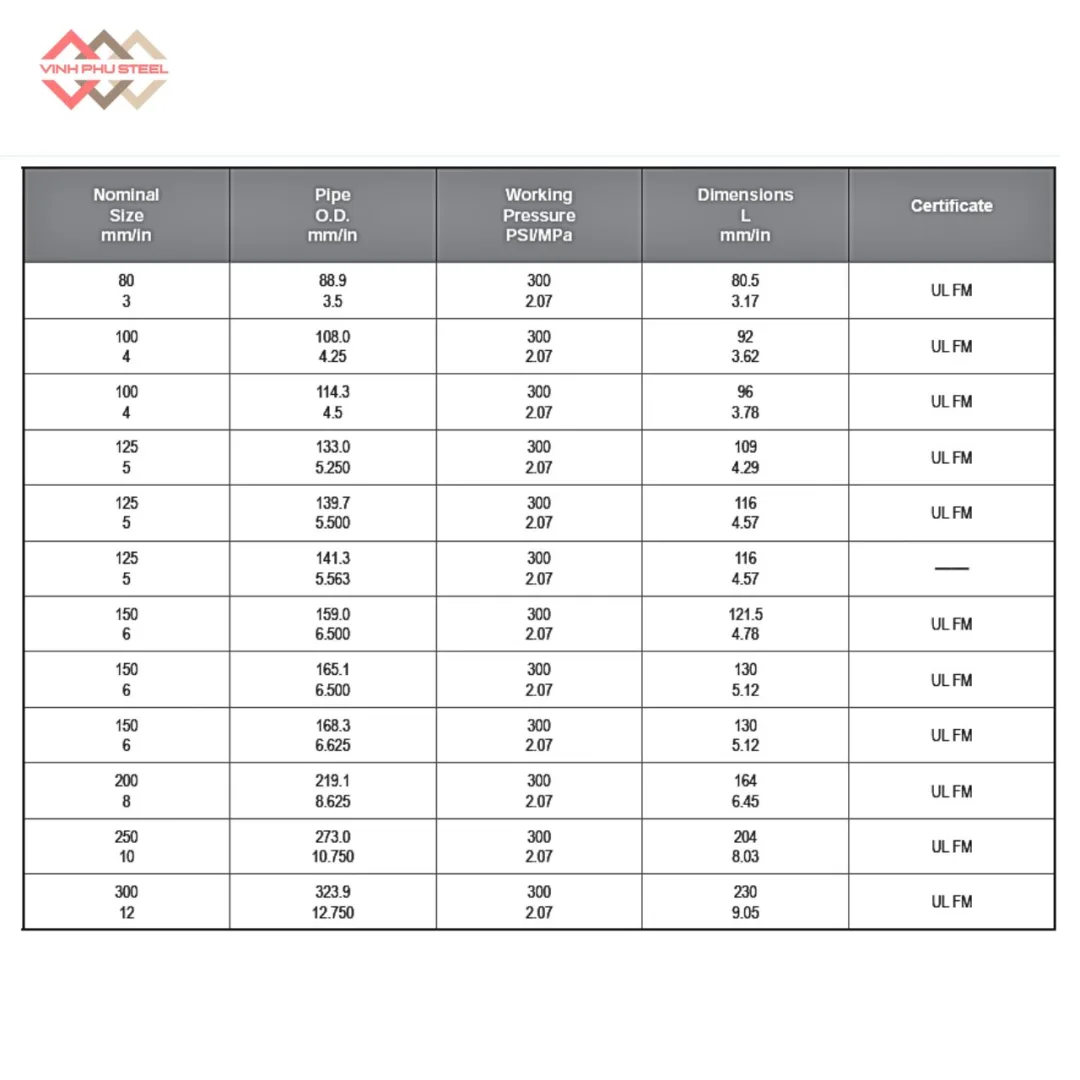

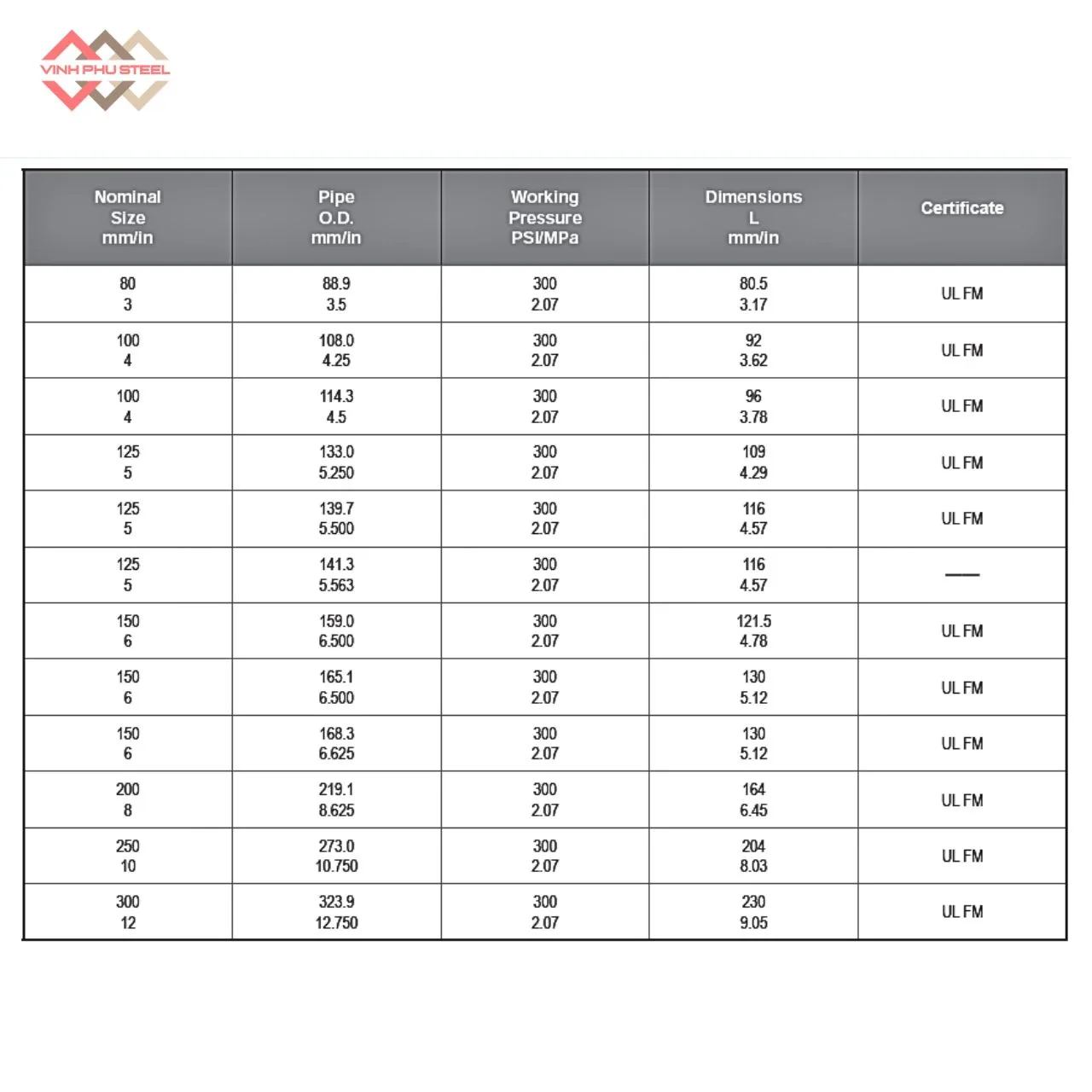

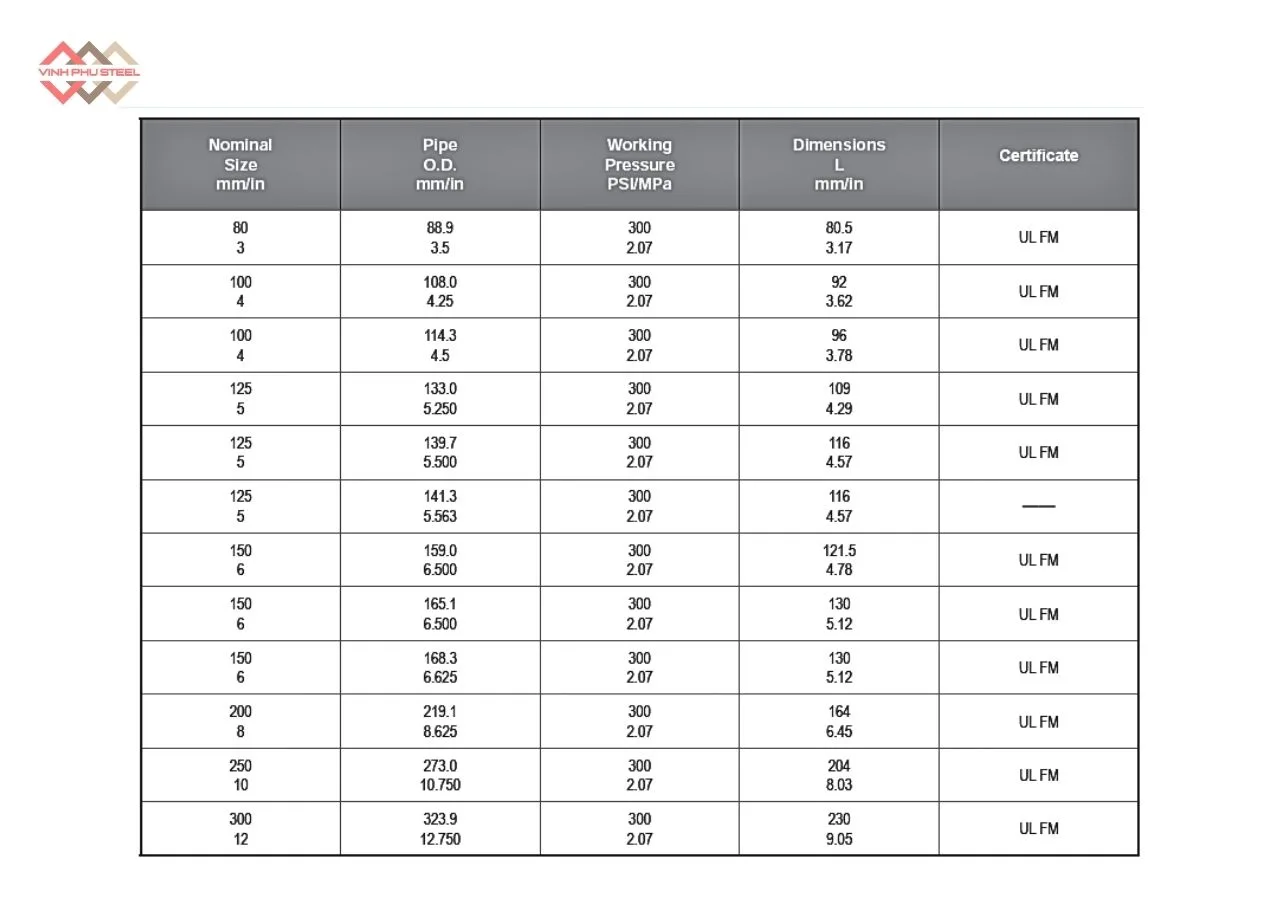

Thông Số Kỹ Thuật Tê Nối Rãnh Loại mỏng MECH

Thông số chính của Tee nối rãnh loại mỏng Mech:

• Tên sản phẩm: T nối ống kiểu rãnh slim type
• Dải kích thước: Từ DN80 đến DN300
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, đầu rãnh đồng cỡ.
• Áp suất làm việc: 300PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

Cấu Tạo Của Tê Nối Rãnh Loại Mỏng MECH

Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type) là phụ kiện nối ống được thiết kế với kết cấu thân mỏng, gọn và nhẹ hơn loại tiêu chuẩn, giúp thi công nhanh và tiết kiệm không gian. Sản phẩm gồm 3 nhánh ống được bố trí theo dạng chữ T, với cấu tạo chi tiết như sau:

1. Thân tê (Body)

• Được đúc từ gang dẻo (Ductile Iron ASTM A536, Grade 65-45-12) hoặc thép carbon chất lượng cao.
• Phần thân có thành mỏng và chiều dài ngắn hơn tê tiêu chuẩn, giúp giảm trọng lượng, tiết kiệm vật liệu nhưng vẫn đảm bảo độ bền cơ học và khả năng chịu áp lực cao.

2. Đầu nối rãnh (Grooved Ends)

• Cả ba đầu ống đều được gia công rãnh chính xác, dùng để kết nối với khớp nối rãnh (Grooved Coupling).
• Kết cấu này cho phép lắp đặt nhanh, tháo dỡ dễ dàng, đồng thời đảm bảo độ kín khít, chịu rung và áp lực tốt.

3. Cổ nhánh (Branch Outlet)

• Được thiết kế có kích thước bằng với đường ống chính, tạo dòng chảy cân đối và ổn định trong hệ thống.
• Phần cổ có gân tăng cứng giúp chịu lực tốt, không biến dạng khi vận hành ở áp suất cao hoặc nhiệt độ thay đổi.

Ưu điểm Của Tê Nối Rãnh Loại Mỏng MECH

Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type) là phụ kiện nối ống được tối ưu về thiết kế và vật liệu, mang lại nhiều lợi thế trong thi công và vận hành hệ thống đường ống công nghiệp. Dưới đây là những ưu điểm nổi bật:

1. Thiết kế gọn nhẹ – tiết kiệm không gian

   • Thân tê được thiết kế ngắn và mỏng hơn loại tiêu chuẩn, giúp giảm trọng lượng tổng thể của hệ thống.
   • Phù hợp với các khu vực có không gian hẹp hoặc hệ thống treo trên cao, nơi cần giảm tải trọng và tối ưu diện tích lắp đặt.

2. Lắp đặt nhanh chóng, bảo trì dễ dàng

   • Kết nối bằng khớp nối rãnh (Grooved Coupling) cho phép lắp ráp mà không cần hàn hay ren, rút ngắn thời gian thi công đáng kể.
   • Việc tháo lắp, kiểm tra và thay thế phụ kiện cũng trở nên đơn giản và thuận tiện hơn.

3. Độ bền cơ học và khả năng chịu áp lực cao

   • Dù có kết cấu thành mỏng, sản phẩm vẫn đảm bảo độ cứng vững nhờ vật liệu gang dẻo hoặc thép carbon chất lượng cao.
   • Các đầu rãnh được gia công chính xác, giúp liên kết chắc chắn và chịu được áp lực, rung động trong quá trình vận hành.

4. Đa dạng bề mặt hoàn thiện – thích ứng mọi môi trường sử dụng

   • Bề mặt đen (Black): Dành cho môi trường trong nhà, ít bị ăn mòn.
   • Sơn thường: Tăng tính thẩm mỹ, chống gỉ nhẹ.
   • Sơn epoxy: Chống oxy hóa, chống ăn mòn hiệu quả, phù hợp cho hệ thống PCCC và HVAC.
   • Mạ kẽm điện (Electro-galvanized): Tăng khả năng chống gỉ trong môi trường ẩm.
   • Mạ kẽm nhúng nóng (Hot-dip galvanized): Chống ăn mòn vượt trội, dùng cho công trình ngoài trời hoặc môi trường khắc nghiệt.

Ứng dụng Của Tê Nối Rãnh Loại Mỏng MECH

Với thiết kế gọn nhẹ, linh hoạt và dễ thi công, Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type) được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Dưới đây là những ứng dụng tiêu biểu:

1. Hệ thống phòng cháy chữa cháy (PCCC)

   • Được dùng để kết nối và chia nhánh các tuyến ống cấp nước chữa cháy, dẫn nước đến các đầu phun sprinkler, trụ cứu hỏa hoặc bơm chữa cháy.
   • Kết nối nhanh bằng khớp rãnh giúp rút ngắn thời gian thi công, dễ bảo trì và thay thế khi cần.

2. Hệ thống HVAC (Điều hòa không khí và thông gió)

   • Sử dụng trong đường ống nước lạnh, nước giải nhiệt hoặc ống ngưng tụ, nơi cần chia nhánh hoặc chuyển hướng dòng chảy.
   • Thiết kế mỏng giúp tiết kiệm không gian trong trần kỹ thuật hoặc khu vực máy lạnh trung tâm.

3. Hệ thống cấp thoát nước và xử lý nước

   • Dùng để phân nhánh nước cấp, nước thải hoặc nước kỹ thuật trong nhà máy, khu dân cư, hoặc khu công nghiệp.
   • Bề mặt có thể chọn mạ kẽm nhúng nóng hoặc epoxy để chống ăn mòn trong môi trường ẩm ướt hoặc hóa chất nhẹ.

4. Hệ thống đường ống công nghiệp và cơ điện (MEP)

   • Phù hợp với các hệ thống ống dẫn dầu, khí, hoặc hóa chất nhẹ, nơi yêu cầu kết nối chắc chắn nhưng dễ tháo lắp.
   • Khả năng chịu áp lực tốt giúp đảm bảo an toàn và ổn định lâu dài.

5. Công trình dân dụng và hạ tầng kỹ thuật

   • Dùng trong tòa nhà cao tầng, trung tâm thương mại, hầm đỗ xe, nhà xưởng hoặc khu phức hợp.
   • Sản phẩm đa dạng bề mặt (đen, sơn, mạ kẽm, kẽm nhúng nóng) giúp thích ứng với mọi môi trường lắp đặt, cả trong nhà và ngoài trời.

Hướng Dẫn Lắp Đặt Tê Nối Rãnh Slim Type MECH

Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type) sử dụng công nghệ kết nối rãnh (Grooved Coupling System), giúp việc thi công nhanh chóng, an toàn và không cần hàn hoặc ren. Để đảm bảo độ kín khít và độ bền lâu dài, việc lắp đặt cần tuân theo quy trình kỹ thuật sau:

A. Chuẩn bị trước khi lắp đặt

• Kiểm tra sản phẩm: Đảm bảo tê nối rãnh, khớp nối, vòng đệm (gasket) và các phụ kiện liên quan không bị nứt, móp, rỉ sét hoặc dính tạp chất.
• Làm sạch bề mặt: Dùng khăn sạch lau khô đầu ống và phần rãnh để loại bỏ dầu, bụi và hơi ẩm.
• Kiểm tra kích thước: Đảm bảo đường kính ống, độ sâu rãnh và vị trí tê đúng với bản vẽ thi công.

B. Lắp đặt Tê Nối Rãnh

1. Cắt và vát mép ống

   • Dùng máy cắt ống chuyên dụng để cắt thẳng và vát nhẹ mép ống, giúp ống dễ lắp và tránh làm hư vòng đệm.

2. Tạo rãnh (Grooving)

   • Dùng máy tạo rãnh đúng tiêu chuẩn để gia công đầu ống.
   • Đảm bảo rãnh đúng chiều sâu và bề rộng theo hướng dẫn của nhà sản xuất khớp nối.

3. Lắp vòng đệm (Gasket)

   • Mở khớp nối rãnh và đặt vòng đệm cao su vào giữa hai đầu ống sao cho phần mép vòng đệm ôm đều quanh rãnh.
   • Không sử dụng dầu hoặc mỡ bôi trơn không phù hợp — chỉ dùng chất bôi trơn gốc nước hoặc silicone nhẹ nếu cần.

4. Đặt Tê Nối Rãnh vào vị trí

   • Căn chỉnh tê với hướng nhánh và chiều dòng chảy, đảm bảo đúng vị trí chia nhánh theo bản vẽ.
   • Đưa hai đầu ống vào khớp nối, để phần rãnh của ống khớp hoàn toàn với vòng đệm.

5. Siết chặt khớp nối (Coupling Clamp)

   • Lắp vỏ khớp nối lên hai đầu ống, đảm bảo các “tai khớp” (key) nằm đúng trong rãnh.
   • Siết đều hai bu lông xen kẽ bằng cờ lê lực cho đến khi khe giữa hai nửa khớp nối khít lại, theo mô-men siết khuyến cáo của nhà sản xuất.

C. Kiểm tra sau khi lắp đặt

• Kiểm tra bằng mắt: Đảm bảo khớp nối ôm đều quanh ống, không lệch tâm hoặc nghiêng.
• Thử áp lực (Pressure Test): Sau khi hoàn thành toàn tuyến, tiến hành thử áp suất nước hoặc khí nén để kiểm tra độ kín khít của hệ thống.
• Vệ sinh và hoàn thiện: Lau sạch bề mặt, sơn bảo vệ các điểm cắt hoặc nối (nếu cần).

D. Lưu ý quan trọng:

• Không siết quá lực, tránh làm biến dạng vòng đệm cao su.
• Không sử dụng khớp nối hoặc vòng đệm bị nứt, cứng hoặc biến dạng.
• Khi lắp đặt ở vị trí ngoài trời hoặc khu vực rung động mạnh, nên bổ sung giá đỡ hoặc kẹp treo ống để tăng độ ổn định.

Những Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình thi công và vận hành hệ thống đường ống sử dụng Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type), nếu lắp đặt hoặc bảo trì không đúng kỹ thuật, có thể xuất hiện một số vấn đề sau:

1. Rò rỉ tại vị trí nối rãnh

Nguyên nhân:

• Ron cao su (Gasket) bị xoắn, lắp lệch hoặc đã xuống cấp.
• Khớp nối rãnh siết không đều hoặc chưa đạt lực siết tiêu chuẩn.
• Bề mặt rãnh bám bụi, dính dầu hoặc có ba via.

Biện pháp khắc phục:

• Làm sạch bề mặt rãnh và ron trước khi lắp đặt.
• Dùng ron đúng kích thước, đảm bảo còn đàn hồi tốt.
• Siết đều bulong hai bên theo mô-men lực khuyến nghị của nhà sản xuất.

2. Biến dạng hoặc nứt thân tê

Nguyên nhân:

• Bị va đập mạnh trong quá trình vận chuyển hoặc lắp đặt.
• Hệ thống hoạt động vượt áp suất cho phép.
• Không căn chỉnh trục ống khi lắp, tạo lực xoắn hoặc lực ép lên thân tê.

Biện pháp khắc phục:

• Tránh va chạm, rơi rớt trong khi thi công.
• Tuân thủ áp suất làm việc theo tiêu chuẩn.
• Căn chỉnh chính xác đường ống, không để Tê làm điểm chịu lực.

3. Ăn mòn bề mặt hoặc gỉ sét

Nguyên nhân:

• Làm việc trong môi trường ẩm, hóa chất hoặc nước biển.
• Lớp phủ bảo vệ bị bong tróc, hư hại theo thời gian.

Biện pháp khắc phục:

• Chọn loại bề mặt phù hợp với điều kiện làm việc:
  • Mạ kẽm nhúng nóng / mạ kẽm điện: chống ăn mòn cao, dùng cho môi trường ngoài trời hoặc ẩm.
  • Sơn epoxy, sơn đen: thích hợp cho hệ thống trong nhà, PCCC, HVAC.
• Kiểm tra định kỳ và sơn lại tại các vị trí bị trầy xước.

4. Sai kích thước hoặc chọn nhầm loại tê

Nguyên nhân:

• Nhầm giữa Tê Loại Mỏng (Slim Type) và loại tiêu chuẩn trong quá trình thiết kế hoặc đặt hàng.
• Không đồng bộ kích thước rãnh giữa ống, tê và khớp nối.

Biện pháp khắc phục:

• Đối chiếu bản vẽ kỹ thuật và tiêu chuẩn đường ống trước khi thi công.
• Kiểm tra kích thước danh nghĩa (DN) và tiêu chuẩn rãnh (AWWA C606, ISO 6182-12) trước khi lắp đặt.

Việc kiểm tra và khắc phục kịp thời các vấn đề thường gặp sẽ giúp hệ thống vận hành ổn định, duy trì tuổi thọ lâu dài.

Phân Loại Tê Nối Rãnh Loại Mỏng MECH

Tê Nối Rãnh Loại Mỏng (Grooved Tee Slim Type) thường được sản xuất từ hai loại vật liệu chính là gang dẻo và thép đúc, mỗi loại có đặc tính và phạm vi ứng dụng riêng, phù hợp với từng yêu cầu kỹ thuật của hệ thống.

1. Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12)

• Đặc điểm: Là vật liệu phổ biến nhất trong sản xuất phụ kiện nối rãnh, có khả năng chịu lực và độ dẻo cao hơn so với gang xám thông thường.
• Ưu điểm:
  • Độ bền cơ học tốt, chống nứt vỡ khi chịu va đập.
  • Trọng lượng nhẹ, dễ thi công và lắp đặt.
  • Bề mặt có thể được xử lý bằng sơn đen, sơn epoxy, sơn thường, mạ kẽm hoặc kẽm nhúng nóng để tăng khả năng chống ăn mòn.
  • Giá thành hợp lý, phù hợp với đa số hệ thống PCCC, HVAC, cấp thoát nước.
• Ứng dụng: Dùng rộng rãi trong hệ thống phòng cháy chữa cháy, hệ thống cấp nước tòa nhà và nhà máy, nơi áp suất làm việc ở mức trung bình.

2. Thép đúc (Cast Steel – QT450-10 hoặc tương đương)

• Đặc điểm: Được sản xuất bằng phương pháp đúc nguyên khối, cho khả năng chịu áp lực cao và độ bền vượt trội.
• Ưu điểm:
  • Cứng vững, không biến dạng khi làm việc ở áp suất hoặc nhiệt độ cao.
  • Thích hợp cho hệ thống công nghiệp nặng, trạm bơm, nhà máy sản xuất, hệ thống PCCC quy mô lớn.
  • Có thể xử lý bề mặt bằng mạ kẽm hoặc phủ epoxy để tăng tuổi thọ trong môi trường khắc nghiệt.
• Ứng dụng: Sử dụng trong hệ thống công nghiệp, trạm bơm áp lực cao, nhà máy hóa chất hoặc khu vực yêu cầu an toàn nghiêm ngặt.

Gợi ý:

Tùy theo điều kiện vận hành và yêu cầu kỹ thuật, có thể lựa chọn:

• Gang dẻo: Kinh tế, bền, dễ thi công – phù hợp cho hệ thống dân dụng và thương mại.
• Thép đúc: Chịu tải và áp lực cao – phù hợp cho công trình công nghiệp và môi trường khắc nghiệt.
