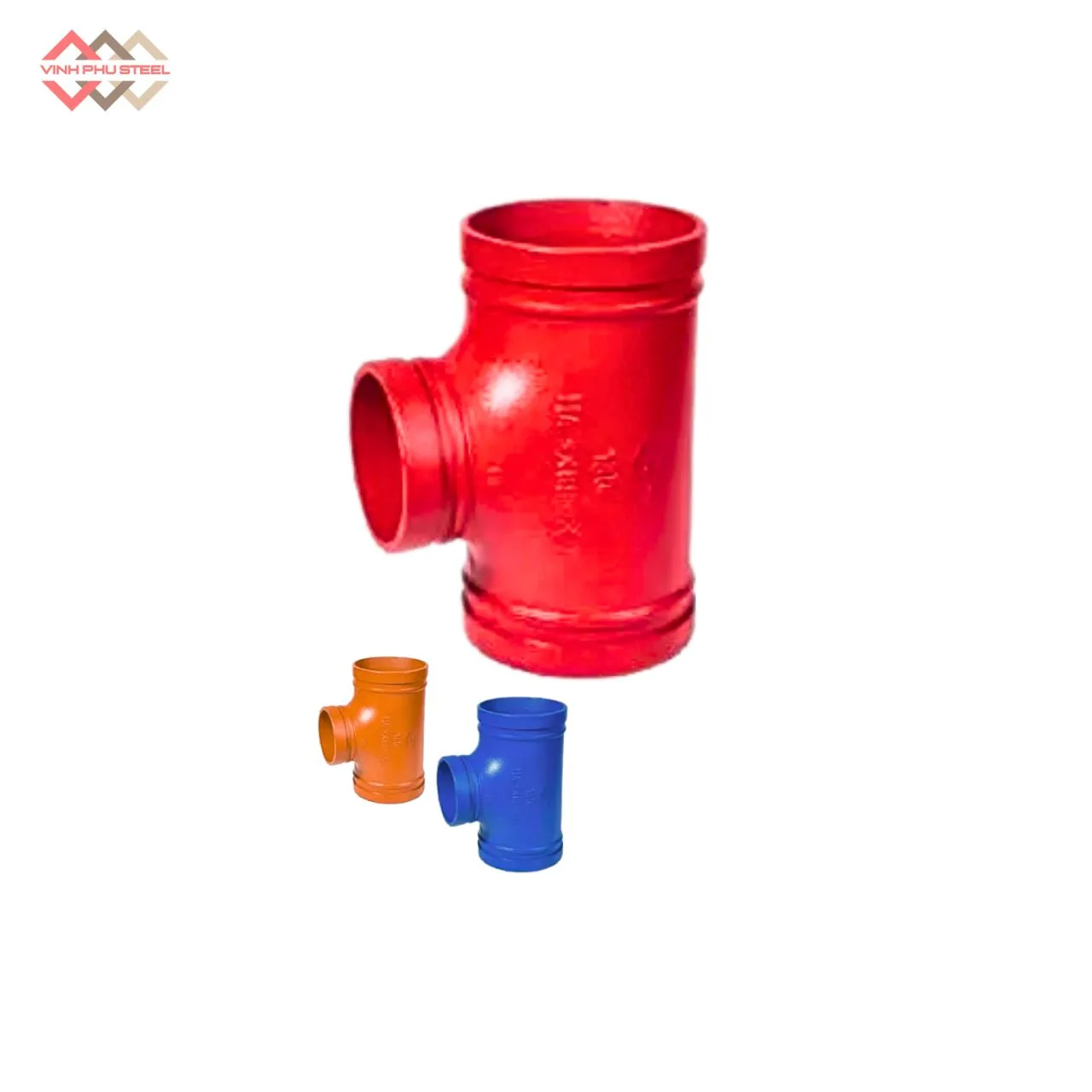

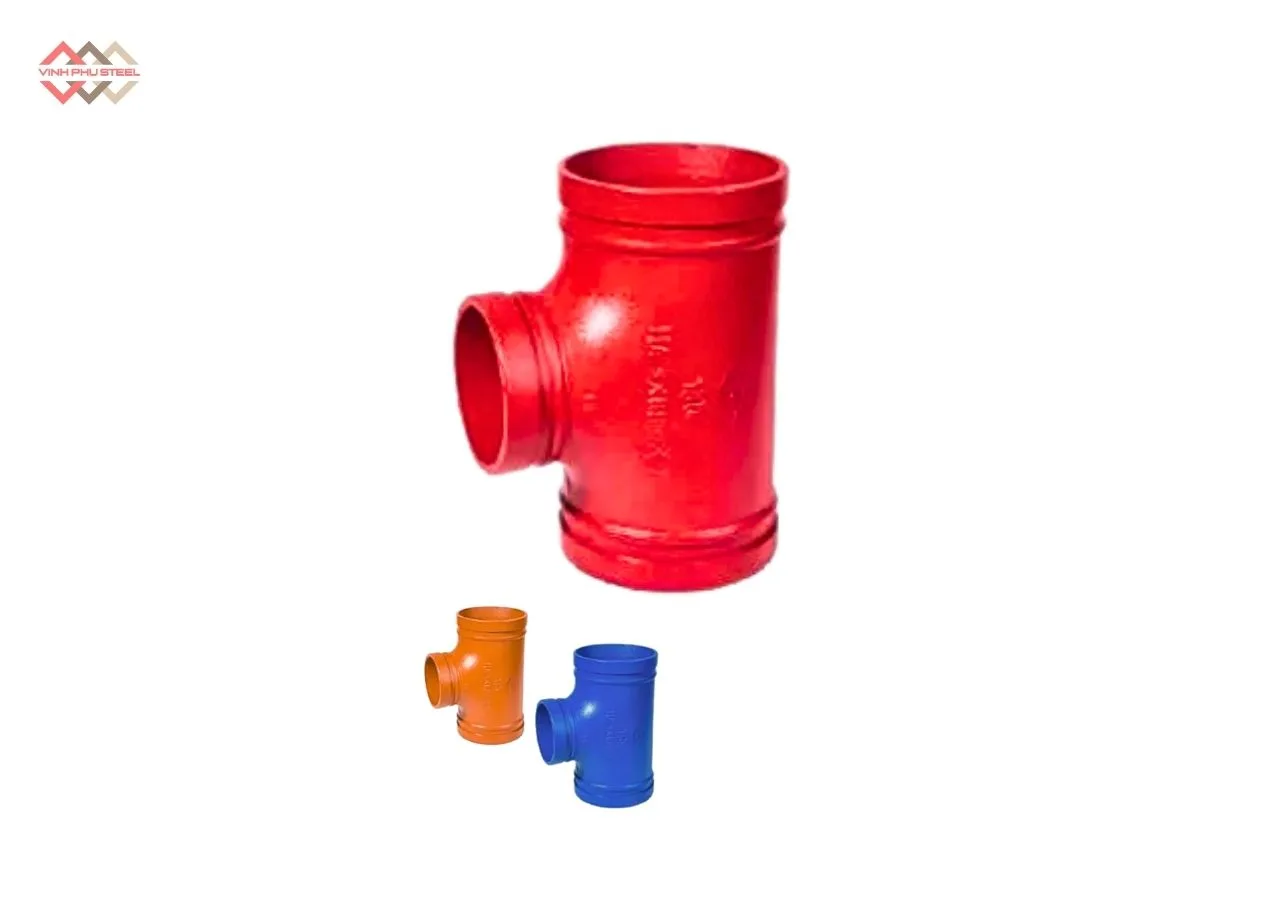

Tê Nối Rãnh Joeun Korea – Grooved Tee

Mô tả

Trong các hệ thống đường ống công nghiệp, PCCC hay HVAC, việc lựa chọn phụ kiện chất lượng cao quyết định trực tiếp đến hiệu quả vận hành, độ an toàn và tuổi thọ của toàn hệ thống. Tê nối rãnh Joeun Korea (Grooved Tee) là giải pháp tối ưu, giúp chia hoặc hợp dòng chảy một cách linh hoạt, dễ dàng lắp đặt và bảo trì, đồng thời đảm bảo khả năng chịu áp lực và độ kín tuyệt đối theo tiêu chuẩn quốc tế.

Với chất lượng nhập khẩu chính hãng, thiết kế thông minh và vật liệu bền bỉ, Tê nối rãnh Joeun Korea là lựa chọn lý tưởng cho các dự án công nghiệp, tòa nhà, hệ thống PCCC và cấp thoát nước hiện đại.

Tê Nối Rãnh Joeun Korea – Grooved Tee

Tê nối rãnh (Grooved Tee) là phụ kiện đường ống hình chữ “T”, cho phép kết nối ba nhánh ống. Tê này sử dụng kết nối rãnh (grooved connection) kết hợp với khớp nối chuyên dụng, giúp lắp đặt nhanh, tháo dỡ dễ dàng và đảm bảo độ kín cao.

Vai trò trong hệ thống đường ống:

• Chia hoặc hợp dòng chảy: Hướng dòng từ ống chính ra hai nhánh, hoặc hợp dòng từ hai nhánh vào ống chính.
• Tối ưu không gian lắp đặt: Thiết kế linh hoạt giúp dễ bố trí trong các hệ thống phức tạp.
• Ổn định lưu lượng và áp lực: Đảm bảo dòng chảy vận hành hiệu quả, hạn chế tổn thất áp lực.
• Ứng dụng đa dạng: Hệ thống PCCC, HVAC, cấp thoát nước, công nghiệp và các dự án tòa nhà, nhà xưởng.

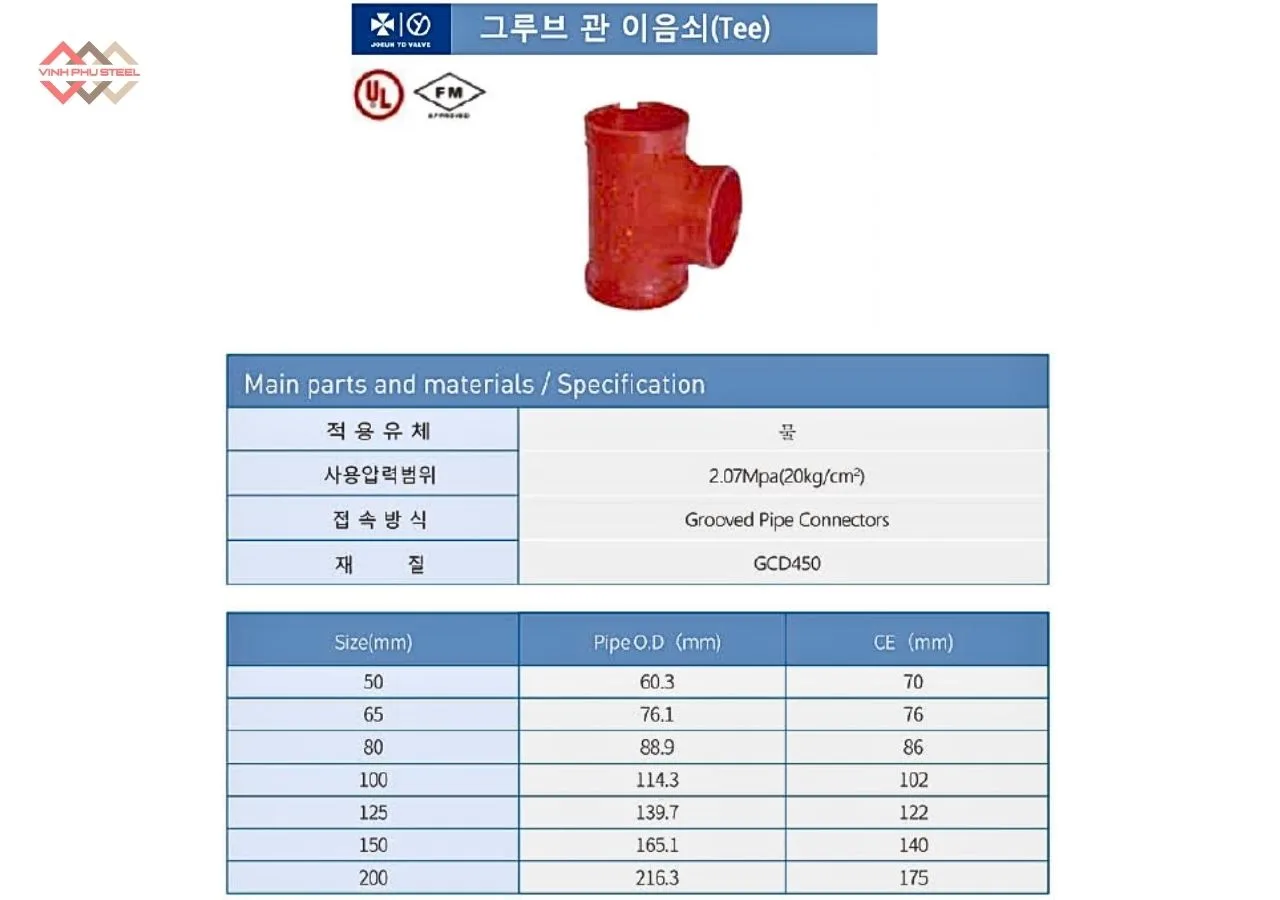

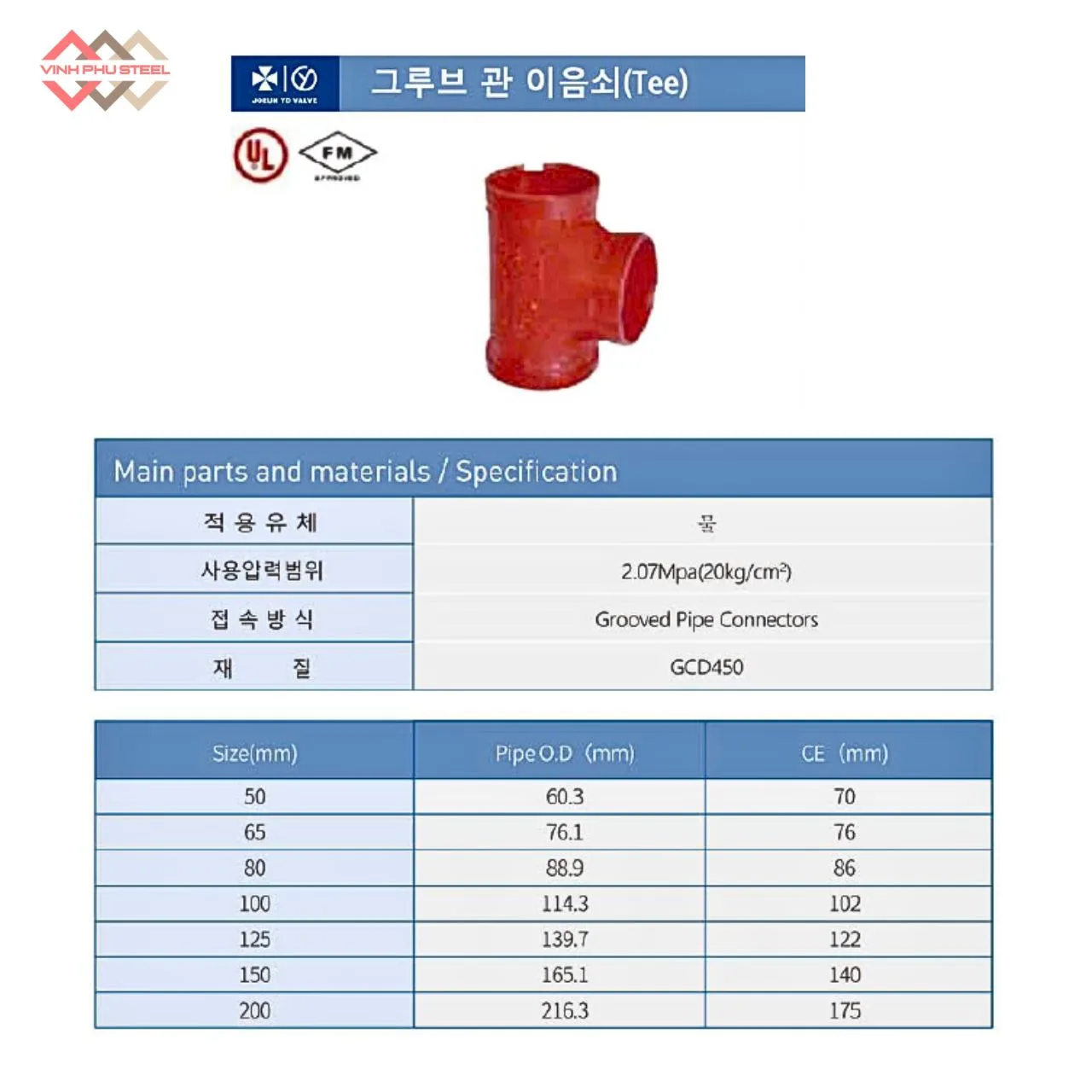

Thông Số Kỹ Thuật Tê Nối Rãnh Joeun Korea

• Tên sản phẩm: T Độ Nối Rãnh Đồng Cỡ
• Kích thước danh nghĩa: DN50 – DN200
• Bề mặt: Sơn epoxy
• Vật liệu thân khớp: Gang dẻo GCD450
• Áp suất làm việc: 2.07 Mpa
• Gioăng kết nối: EPDM
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn hệ thống đường ống, PCCC.
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 34).

Cấu Tạo Tê Nối Rãnh Joeun Korea – Hàn Quốc

Để hiểu rõ cách hoạt động và ứng dụng của Tê nối rãnh đồng cỡ, trước hết cần nắm cấu tạo chi tiết của phụ kiện này. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo độ bền, kín khít và an toàn cho hệ thống đường ống.

1. Thân Tê (Body)

• Chất liệu: Gang dẻo GCD450, bền chắc, chịu áp lực cao, kháng va đập và ăn mòn.
• Chịu áp lực làm việc: 2.07 Mpa, phù hợp hệ thống PCCC, HVAC và cấp thoát nước.
• Bề mặt được phủ sơn epoxy, giúp chống ăn mòn, tăng tuổi thọ và phù hợp với môi trường công nghiệp.

2. Chân Rãnh (Groove)

• Được gia công chuẩn xác để kết nối với khớp nối grooved.
• Đảm bảo lắp đặt nhanh, tháo dỡ dễ dàng mà không cần hàn hoặc ren.
• Giúp hệ thống vận hành ổn định, giảm rung và tiếng ồn.

3. Gioăng Kết Nối (Gasket)

• Sử dụng gioăng EPDM chịu nhiệt, chịu áp lực, đảm bảo kín tuyệt đối giữa các nhánh ống.
• Giúp giảm rò rỉ, đảm bảo lưu lượng và áp lực dòng chảy ổn định.

4. Kích Thước Danh Nghĩa

• Đồng cỡ DN50 – DN200, tương thích với nhiều đường ống phổ biến trong công nghiệp, PCCC và HVAC.
• Thiết kế đồng cỡ giúp bố trí nhánh dễ dàng, tối ưu không gian lắp đặt.

Ưu Điểm Nổi Bật Của Tê Nối Rãnh Joeun Korea

Trong các hệ thống đường ống công nghiệp, việc sử dụng Tê nối rãnh đồng cỡ mang lại nhiều lợi ích vượt trội, giúp nâng cao hiệu quả vận hành và kéo dài tuổi thọ hệ thống.

• Thiết kế lắp đặt nhanh chóng: Nhờ cơ chế rãnh grooved và khớp nối đi kèm, tê nối rãnh đồng cỡ dễ dàng lắp đặt mà không cần hàn hay ren.
• Đảm bảo độ kín cao, hạn chế rò rỉ: Gioăng EPDM kết hợp khớp nối giúp ngăn rò rỉ lưu chất, giữ áp lực và lưu lượng ổn định.
• Chịu áp lực và va đập tốt: Thân tê làm từ gang dẻo GCD450, chịu được áp lực làm việc lên đến 2.07 Mpa, phù hợp hệ thống PCCC, HVAC và cấp thoát nước công nghiệp.
• Kháng ăn mòn và bền bỉ: Lớp phủ epoxy chống gỉ sét và ăn mòn hóa chất, tăng tuổi thọ cho tê trong môi trường khắc nghiệt.
• Bảo trì và thay thế dễ dàng: Cấu trúc rãnh cho phép tháo lắp nhanh chóng khi cần kiểm tra hoặc thay thế nhánh ống mà không ảnh hưởng đến toàn hệ thống.
• Phù hợp đa dạng kích thước: Đồng cỡ DN50 – DN200, tương thích với nhiều loại ống thông dụng, dễ dàng tích hợp vào các hệ thống hiện có.

Ứng Dụng Của Tê Nối Rãnh Joeun Korea

Tê nối rãnh đồng cỡ là phụ kiện linh hoạt, giúp chia hoặc hợp dòng chảy một cách hiệu quả trong nhiều hệ thống đường ống. Thiết kế đồng cỡ, kết nối rãnh grooved và vật liệu bền bỉ khiến sản phẩm phù hợp với đa dạng ứng dụng công nghiệp và dân dụng.

• Hệ thống PCCC (Phòng cháy chữa cháy):

  • Sử dụng trong đường ống sprinkler, standpipe và hệ thống chữa cháy tự động.
  • Đảm bảo lưu lượng nước ổn định, giảm rủi ro rò rỉ và tăng hiệu quả chữa cháy.

• Hệ thống HVAC (Heating, Ventilation, Air Conditioning):

  • Dẫn hướng chất lỏng hoặc khí trong hệ thống làm mát, sưởi ấm và thông gió.
  • Giúp tối ưu luồng khí, giảm rung động và tiếng ồn, nâng cao hiệu quả hoạt động.

• Hệ thống cấp thoát nước:

  • Phù hợp với đường ống cấp nước sinh hoạt, thoát nước mưa hoặc nước thải công nghiệp.
  • Khả năng chống rò rỉ cao nhờ gioăng EPDM, đảm bảo lưu lượng và áp lực ổn định.

• Nhà máy, tòa nhà công nghiệp:

  • Ứng dụng trong hệ thống dẫn nước, hơi, khí nén, dầu hoặc các chất lỏng khác.
  • Thiết kế đồng cỡ giúp bố trí nhánh dễ dàng, tối ưu không gian và giảm rung động đường ống.

• Hệ thống dẫn dầu, khí và hóa chất nhẹ:

  • Phù hợp cho môi chất không ăn mòn mạnh, giữ áp lực và lưu lượng ổn định.
  • Dễ dàng tháo lắp bảo trì khi cần thiết.

Nhờ những tính năng linh hoạt và khả năng ứng dụng đa dạng, Tê nối rãnh đồng cỡ là lựa chọn lý tưởng cho các hệ thống yêu cầu an toàn, ổn định và dễ bảo trì.

Hướng Dẫn Lắp Đặt Tê Nối Rãnh (Grooved Tee)

Tê nối rãnh là phụ kiện quan trọng trong hệ thống đường ống, giúp chia nhánh ống một cách nhanh chóng và an toàn

1. Dụng cụ cần chuẩn bị

Trước khi bắt đầu, bạn cần chuẩn bị các dụng cụ và phụ kiện sau:

Dụng cụ cơ bản:

• Cờ lê, mỏ lết điều chỉnh
• Tua vít (nếu khớp nối có ốc vít)
• Thước dây, thước đo ống
• Búa cao su (để điều chỉnh vị trí tê)
• Găng tay bảo hộ
• Kính bảo hộ

Phụ kiện và vật tư:

• Tê nối rãnh (Grooved Tee) phù hợp đường kính ống
• Khớp nối rãnh (Grooved Coupling)
• Gioăng EPDM hoặc cao su tương thích
• Ốc, bulông, đai kẹp (theo tiêu chuẩn nhà sản xuất)
• Dầu bôi trơn (nếu khớp nối cứng)

2. Các bước lắp đặt tê nối rãnh

Bước 1: Chuẩn bị ống

• Đảm bảo ống sạch, không gỉ, không có mạt sắt
• Cắt ống theo chiều dài cần thiết, đảm bảo vị trí tê đúng góc kết nối
• Kiểm tra rãnh trên ống phải sạch và không méo mó

Bước 2: Lắp gioăng vào tê nối

• Chọn gioăng đúng kích thước
• Đặt gioăng vào vị trí khớp nối bên trong tê
• Bôi dầu bôi trơn lên gioăng để dễ lắp

Bước 3: Lắp tê vào ống

• Đặt tê nối rãnh vào vị trí ba nhánh ống
• Đảm bảo ống vừa khớp rãnh của tê

Bước 4: Lắp khớp nối rãnh

• Trượt khớp nối rãnh (Grooved Coupling) lên vị trí nối
• Siết ốc và bulông theo tiêu chuẩn lực siết của nhà sản xuất
• Kiểm tra tê không bị lệch, gioăng kín khít

Bước 5: Kiểm tra lần cuối

• Đảm bảo khớp nối chắc chắn, không bị rung lắc
• Kiểm tra vị trí tê đúng góc 90° hoặc 45° theo thiết kế
• Thực hiện thử áp lực nước nếu là hệ thống PCCC hoặc cấp nước

3. Lưu ý quan trọng

• Không dùng búa kim loại để gõ trực tiếp tê hoặc ống
• Chọn gioăng chất lượng để tránh rò rỉ
• Siết ốc đều tay, không quá chặt tránh làm méo rãnh
• Kiểm tra kỹ sau mỗi lần bảo trì hoặc di chuyển hệ thống

Những Vấn Đề Thường Gặp Khi Lắp Đặt Tê Nối Rãnh

Trong quá trình lắp đặt tê nối rãnh, có một số vấn đề phổ biến mà kỹ thuật viên thường gặp. Nhận biết sớm sẽ giúp bạn khắc phục nhanh chóng, đảm bảo hệ thống vận hành ổn định và an toàn.

1. Rò rỉ tại khớp nối

Nguyên nhân:

• Gioăng không đúng kích thước hoặc lắp sai vị trí
• Khớp nối chưa siết đủ lực
• Rãnh ống hoặc tê bị bẩn, méo

Biện pháp khắc phục:

• Kiểm tra và thay gioăng đúng kích thước
• Siết ốc bulông theo tiêu chuẩn lực siết nhà sản xuất
• Vệ sinh rãnh ống trước khi lắp

2. Tê nối bị lệch hoặc không khít

Nguyên nhân:

• Ống không cắt đúng chiều dài hoặc góc
• Lắp tê chưa đúng vị trí
• Khớp nối rãnh không đều

Biện pháp khắc phục:

• Đo chính xác và cắt ống theo yêu cầu thiết kế
• Lắp tê sao cho rãnh khớp đúng vị trí
• Siết ốc khớp nối đều tay, kiểm tra độ khít

3. Khó tháo lắp hoặc khớp nối cứng

Nguyên nhân:

• Gioăng khô, không bôi trơn
• Khớp nối lâu ngày bị han gỉ

Biện pháp khắc phục:

• Bôi dầu bôi trơn phù hợp trước khi lắp
• Sử dụng búa cao su nhẹ để điều chỉnh vị trí tê
• Thay khớp nối cũ bị gỉ

4. Áp lực hệ thống giảm hoặc dòng chảy không ổn định

Nguyên nhân:

• Tê lắp sai hướng
• Lỗi trong bố trí hệ thống đường ống
• Khớp nối rãnh không kín

Biện pháp khắc phục:

• Kiểm tra và điều chỉnh tê theo đúng thiết kế
• Đảm bảo khớp nối kín khít và gioăng không bị biến dạng
• Thực hiện thử áp lực trước khi đưa vào sử dụng

5. Hư hỏng gioăng hoặc khớp nối nhanh

Nguyên nhân:

• Gioăng kém chất lượng hoặc không phù hợp vật liệu
• Khớp nối lắp đặt sai kỹ thuật
• Dây chuyền áp lực/ nhiệt độ vượt quá giới hạn

Biện pháp khắc phục:

• Sử dụng gioăng EPDM chính hãng, phù hợp tiêu chuẩn PCCC
• Tuân thủ đúng quy trình lắp đặt
• Kiểm tra áp lực, nhiệt độ vận hành định kỳ

So sánh Tê nối rãnh và Tê nối ren

Khi chọn phụ kiện đường ống, nhiều kỹ thuật viên băn khoăn giữa tê nối rãnh (grooved tee) và tê nối ren (threaded tee). Mỗi loại có ưu nhược điểm riêng, phù hợp với từng hệ thống cụ thể.

1. Nguyên lý kết nối

• Tê nối rãnh (Grooved Tee):
  • Kết nối bằng khớp nối rãnh (grooved coupling).
  • Gioăng EPDM tạo độ kín, dễ tháo lắp.
• Tê nối ren (Threaded Tee):
  • Kết nối bằng ren ngoài/ren trong của ống và tê.
  • Không cần khớp nối, nhưng lắp đặt chặt tay hoặc dùng băng Teflon.

2. Ưu điểm

3. Nhược điểm

• Tê nối rãnh: Giá thành cao hơn, cần khớp nối rãnh chuẩn.
• Tê nối ren: Khó lắp với đường ống lớn, dễ rò rỉ nếu ren không chuẩn, mất nhiều thời gian khi sửa chữa.

4. Ứng dụng phù hợp

• Tê nối rãnh:
  • Hệ thống PCCC sprinkler
  • Hệ thống HVAC
  • Hệ thống cấp thoát nước công nghiệp
  • Nhà máy, tòa nhà cao tầng
• Tê nối ren:
  • Hệ thống ống nước dân dụng
  • Hệ thống áp lực thấp, ống nhỏ
  • Các công trình tạm, đường ống di động

5. Lời khuyên chọn tê

• Nếu ưu tiên tốc độ lắp đặt, linh hoạt, an toàn, chọn tê nối rãnh.
• Nếu áp lực thấp, chi phí thấp, và ống nhỏ, tê nối ren vẫn phù hợp.

Mua Tê Nối Rãnh Chính Hãng, Giá Tốt Tại Thép Vinh Phú

Nếu bạn đang tìm kiếm tê nối rãnh chất lượng cao, chính hãng cho hệ thống ống PCCC, nước, HVAC hay công nghiệp, Thép Vinh Phú là lựa chọn hàng đầu. Với nhiều năm kinh nghiệm trong phân phối phụ kiện ống, chúng tôi cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng, tiêu chuẩn cao: Tê nối rãnh (grooved tee) được nhập khẩu hoặc sản xuất theo tiêu chuẩn quốc tế, đảm bảo khớp rãnh chuẩn, gioăng EPDM chất lượng, độ kín và độ bền vượt trội.
• Giá cả cạnh tranh, hợp lý: Nhờ nguồn hàng ổn định và nhập trực tiếp, Thép Vinh Phú cung cấp mức giá luôn tốt hơn so với mặt bằng chung, phù hợp cho công trình vừa và lớn, hoặc đơn hàng số lượng lớn.
• Đa dạng kích cỡ và vật liệu: Từ ống nhỏ dân dụng đến ống công nghiệp lớn, với các loại gang, thép carbon, inox, đáp ứng đầy đủ mọi yêu cầu kỹ thuật.
• Hỗ trợ kỹ thuật và tư vấn chuyên nghiệp: Đội ngũ kỹ sư của Thép Vinh Phú sẽ giúp bạn lựa chọn đúng loại tê nối rãnh phù hợp với áp lực, đường kính, tiêu chuẩn PCCC hoặc công nghiệp.
• Giao hàng nhanh và tận nơi: Dù bạn ở thành phố lớn hay khu công nghiệp, chúng tôi đảm bảo vận chuyển hàng tới tay bạn đúng thời gian và yêu cầu.
• Đảm bảo chất lượng và hậu mãi: Mọi sản phẩm đều đi kèm giấy tờ chứng nhận, kiểm định, giúp bạn yên tâm lắp đặt và sử dụng lâu dài.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
