Tê Ngược Nối Rãnh MECH – Tê Rãnh Bullhead

Mô tả

Trong hệ thống đường ống, việc điều hướng và phân phối dòng chảy một cách hợp lý đóng vai trò then chốt để đảm bảo hiệu suất và độ an toàn của toàn hệ thống. Trong đó, Tê ngược nối rãnh (T ngược nối rãnh) là phụ kiện nối ống giúp phân chia dòng chảy từ một ống lớn sang hai nhánh nhỏ hơn, đồng thời duy trì áp lực và lưu lượng ổn định.

Bài viết sau đây nhằm giới thiệu thông tin chi tiết về sản phẩm, từ giới thiệu chung cho tới những thông số kỹ thuật của sản phẩm.

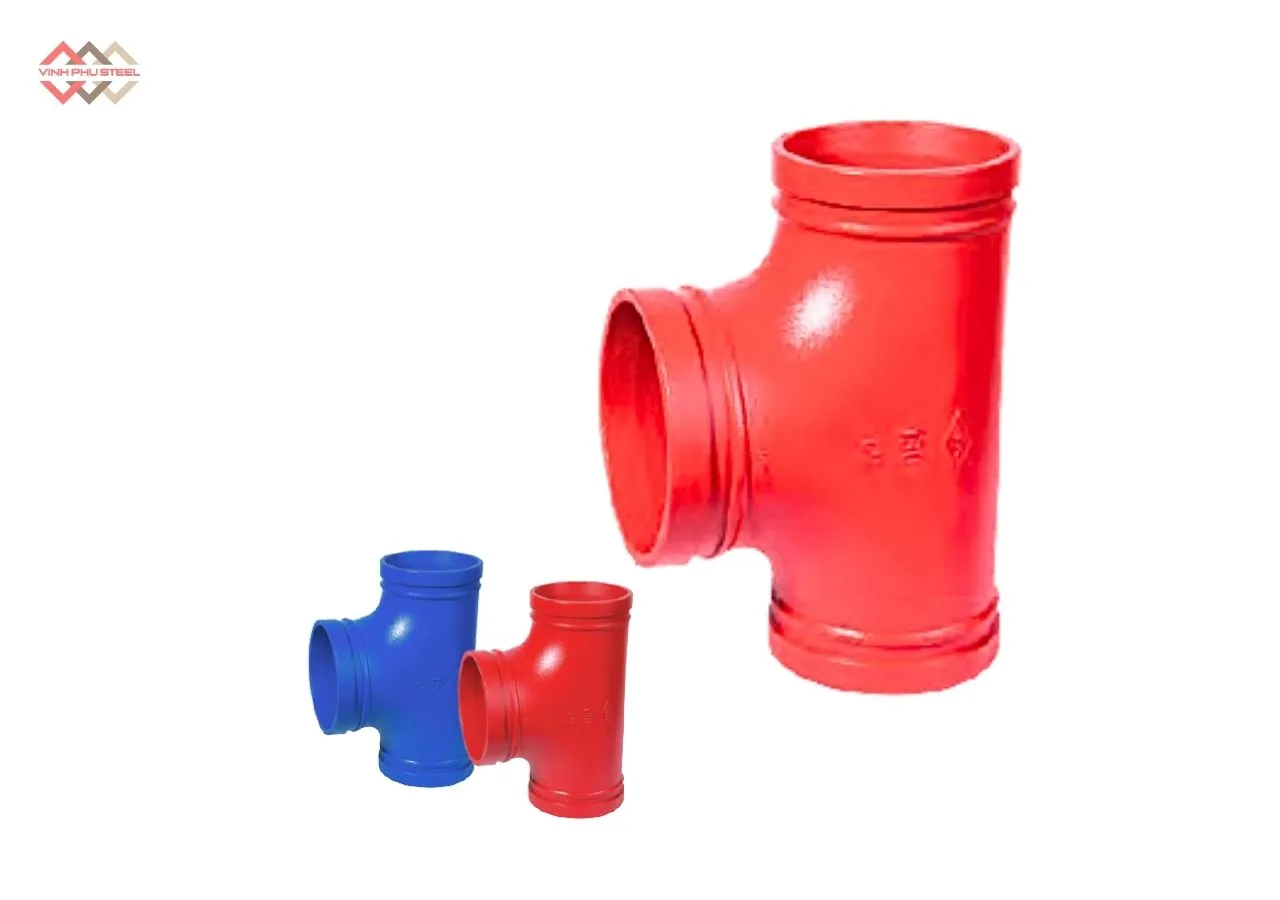

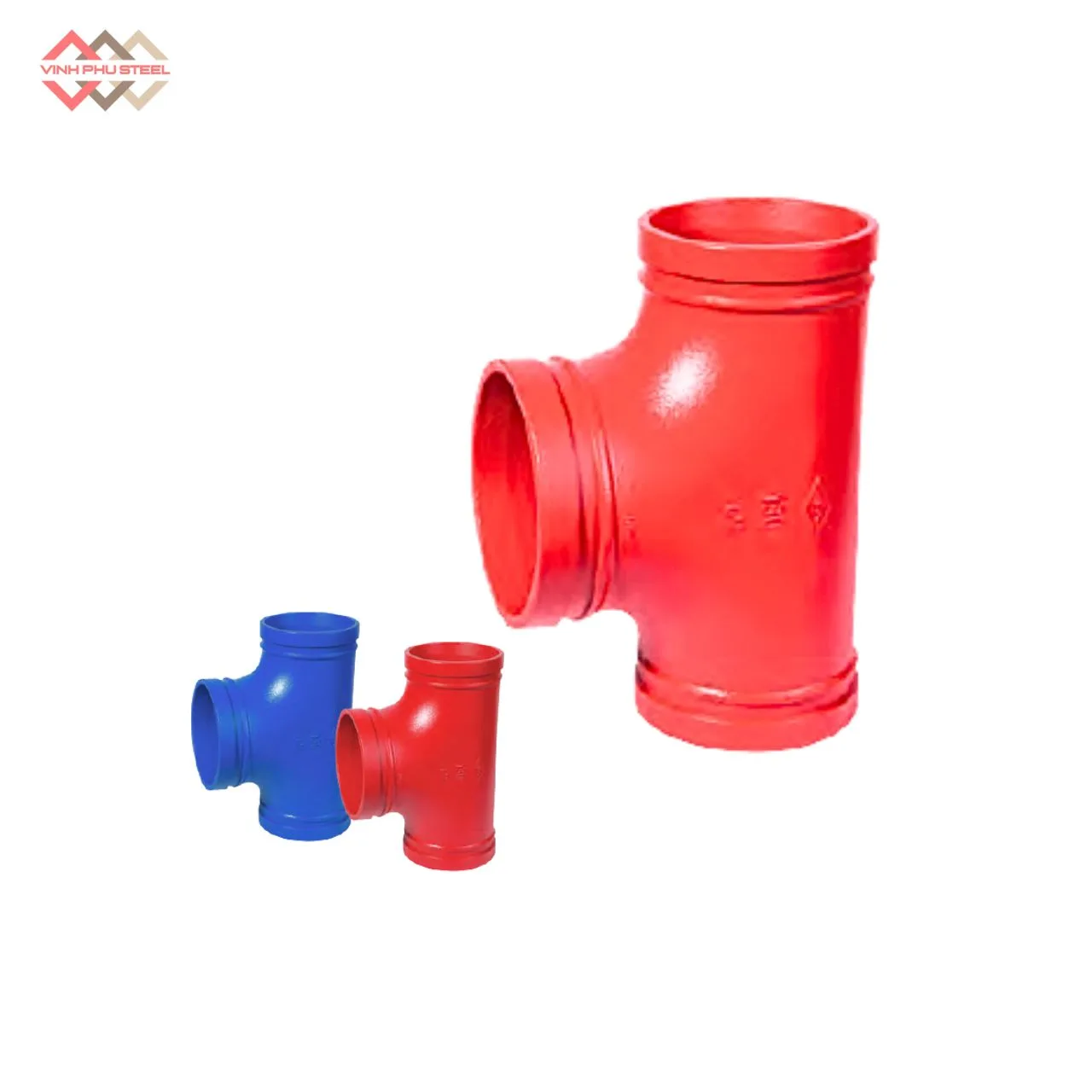

Tê Ngược Nối Rãnh MECH – Tê Rãnh Bullhead

Tê ngược nối rãnh (còn gọi là T ngược nối rãnh hoặc Bullhead Tee) là một loại phụ kiện trong hệ thống ống rãnh (Grooved Piping System), được thiết kế đặc biệt để phân chia dòng chảy từ một đường ống lớn ra hai nhánh nhỏ hơn.

Khác với Tê nối rãnh thông thường (có kích thước các nhánh bằng nhau hoặc nhánh giữa nhỏ hơn), Tê ngược nối rãnh có nhánh giữa lớn hơn hai đầu còn lại, tạo nên hình dạng giống chữ “T” lộn ngược. Thiết kế này giúp tối ưu hướng dòng chảy, giảm tổn thất áp suất và đảm bảo lưu lượng cân bằng khi dẫn chất lỏng hoặc khí trong hệ thống.

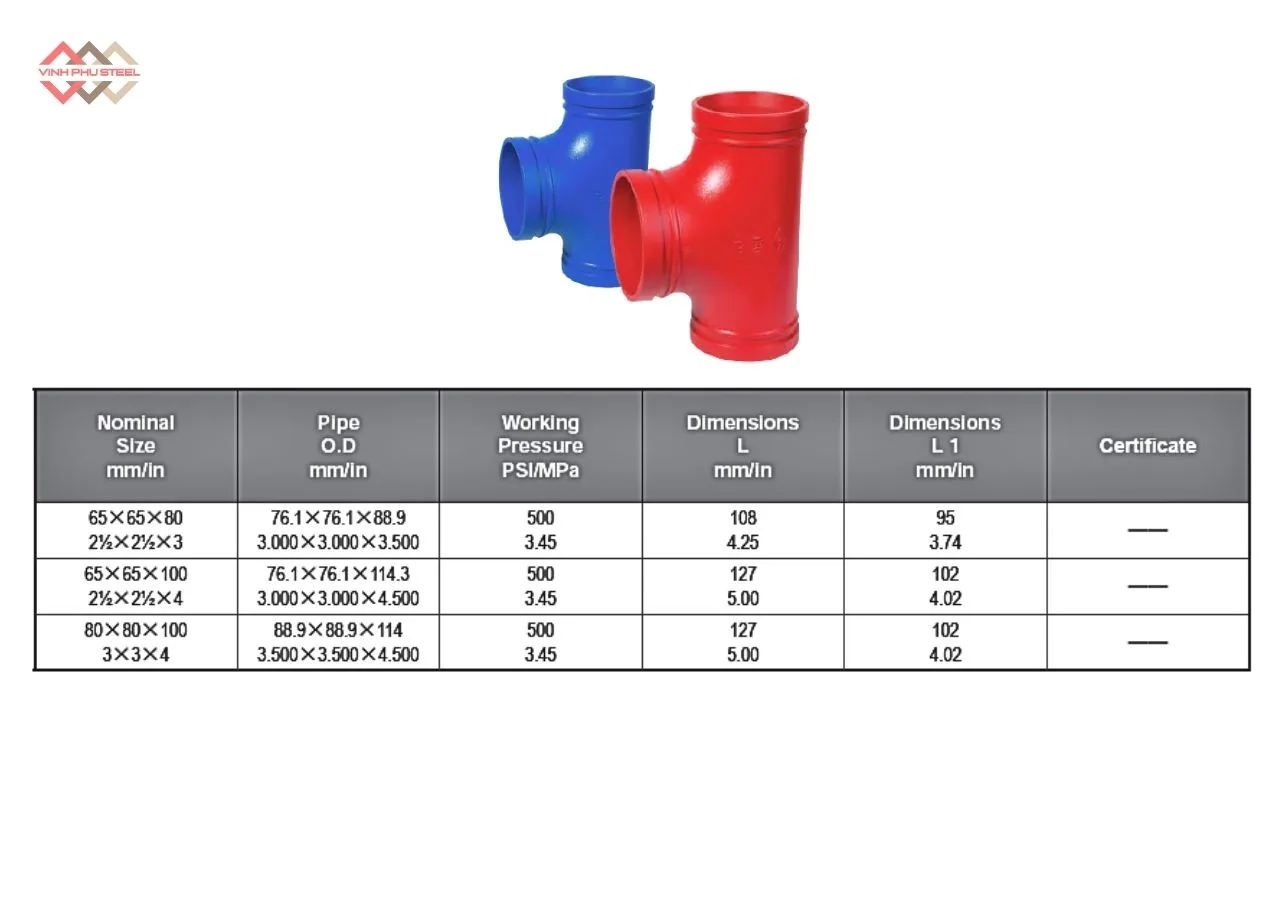

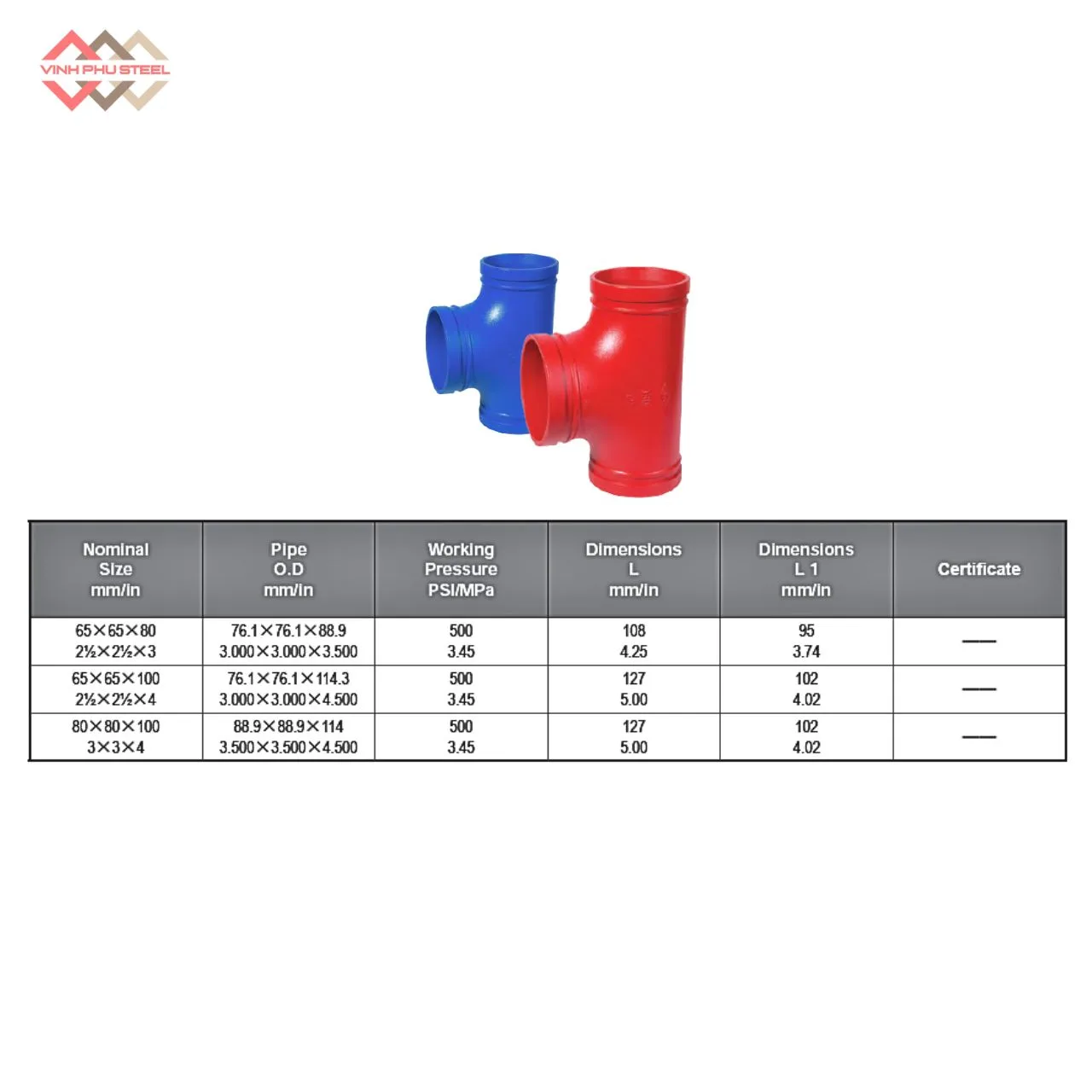

Thông Số Kỹ Thuật Tê Ngược Nối Rãnh MECH

Thông số chính của Tee ngược nối rãnh Mech:

• Tên sản phẩm: T ngược nối ống kiểu rãnh, T chia ống nối rãnh
• Dải kích thước: Từ DN65x65x80 đến DN80x80x100.
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh.
• Áp suất làm việc: 500 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

Cấu Tạo Của Tê Ngược Nối Rãnh MECH

T ngược nối rãnh (Bullhead Tee) được chế tạo với cấu trúc chắc chắn và thiết kế tối ưu nhằm đảm bảo khả năng phân chia dòng chảy hiệu quả trong hệ thống ống. Cấu tạo cơ bản gồm các phần chính sau:

1. Thân tê (Body):

   • Là bộ phận chính, chịu áp lực và lưu lượng của dòng chất lỏng.
   • Thường được đúc từ gang dẻo (Ductile Iron), thép carbon hoặc inox tùy theo yêu cầu sử dụng.
   • Bề mặt trong được xử lý nhẵn, giúp giảm ma sát và tổn thất áp suất khi dòng chảy đi qua.

2. Ba đầu nối rãnh (Grooved Ends):

   • Mỗi đầu ống được gia công rãnh (groove) để kết nối với các đoạn ống khác bằng khớp nối rãnh (grooved coupling).
   • Trong đó, đầu giữa (branch) có đường kính lớn hơn hai đầu còn lại (run) – đặc điểm tạo nên hình “T ngược”.
   • Kết cấu này cho phép phân dòng từ một ống lớn ra hai ống nhỏ nhanh chóng, chắc chắn mà không cần hàn hay ren.

3. Lớp phủ bảo vệ:

   • Bên ngoài được sơn epoxy, mạ kẽm nhúng nóng hoặc phủ sơn tĩnh điện, giúp chống gỉ sét, ăn mòn trong môi trường ẩm, nhiệt độ cao hoặc nước chữa cháy.

Ưu Điểm Của Tê Ngược Nối Rãnh MECH

Tê ngược nối rãnh (T ngược nối rãnh / Bullhead Tee) không chỉ nổi bật bởi thiết kế đặc biệt mà còn mang lại nhiều ưu điểm vượt trội trong lắp đặt và vận hành hệ thống đường ống. Dưới đây là những điểm mạnh đáng chú ý nhất:

1. Kết nối nhanh chóng – không cần hàn hay ren

Nhờ đầu nối rãnh tiêu chuẩn, sản phẩm có thể lắp đặt và tháo rời dễ dàng bằng khớp nối rãnh (grooved coupling). Điều này giúp tiết kiệm thời gian thi công, giảm nhân công và loại bỏ rủi ro do hàn trong môi trường hạn chế.

2. Phân dòng hiệu quả – đảm bảo áp lực ổn định

Thiết kế nhánh giữa lớn hơn hai đầu còn lại giúp phân chia dòng chảy từ ống lớn sang hai nhánh nhỏ một cách ổn định và cân bằng, hạn chế tổn thất áp suất và hiện tượng xung dòng.

3. Độ kín khít cao – chống rò rỉ tuyệt đối

Khi kết hợp với ron làm kín EPDM hoặc NBR, mối nối đạt độ chắc chắn, kín nước và chịu áp lực cao, đáp ứng yêu cầu khắt khe trong các hệ thống PCCC, HVAC, cấp thoát nước công nghiệp.

4. Dễ bảo trì và thay thế

Cấu trúc rãnh cho phép tháo lắp nhanh từng đoạn mà không cần cắt ống hay ngắt toàn bộ hệ thống, giúp việc bảo trì, thay thế hoặc mở rộng trở nên thuận tiện hơn nhiều so với kiểu hàn truyền thống.

5. Độ bền và khả năng chống ăn mòn cao

Thân tê được đúc từ gang dẻo hoặc thép carbon, phủ sơn epoxy hoặc mạ kẽm nhúng nóng, giúp chống gỉ sét, chịu nhiệt và va đập tốt, đặc biệt phù hợp trong môi trường ẩm, hóa chất nhẹ hoặc nhiệt độ cao.

6. Ứng dụng đa dạng

Phù hợp cho nhiều hệ thống như:

• Phòng cháy chữa cháy (PCCC)
• Điều hòa thông gió (HVAC)
• Cấp thoát nước dân dụng – công nghiệp
• Đường ống dẫn dầu, khí nén, hoặc hệ thống xử lý nước

Ứng Dụng Của Tê Ngược Nối Rãnh MECH

Tê ngược nối rãnh (Bullhead Tee / T ngược nối rãnh) được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng phân chia dòng chảy linh hoạt, chịu áp lực cao và dễ lắp đặt. Dưới đây là những ứng dụng phổ biến nhất của sản phẩm này:

1. Hệ thống Phòng Cháy Chữa Cháy (PCCC)

• Là một trong những phụ kiện quan trọng trong mạng lưới ống cấp nước chữa cháy.
• Giúp phân chia nguồn nước từ đường ống chính (ống lớn) ra hai nhánh phụ để dẫn đến đầu phun, trụ cứu hỏa hoặc các khu vực khác nhau trong tòa nhà.
• Đảm bảo áp lực nước ổn định và lưu lượng đồng đều, nâng cao hiệu quả chữa cháy.

2. Hệ thống HVAC (Điều hòa không khí và thông gió)

• Dùng để phân phối chất làm lạnh, khí nén hoặc nước lạnh/nóng giữa các nhánh ống.
• Giúp tối ưu luồng lưu thông khí – nước, đảm bảo nhiệt độ ổn định và hiệu suất vận hành cao cho hệ thống điều hòa trung tâm.

3. Hệ thống cấp thoát nước công nghiệp và dân dụng

• Tê ngược nối rãnh hỗ trợ chia nước từ đường ống lớn sang nhiều nhánh nhỏ, phục vụ các khu vực sản xuất, sinh hoạt hoặc xử lý nước.
• Dễ dàng tháo lắp, mở rộng hoặc bảo trì, phù hợp với các công trình cần thay đổi hệ thống thường xuyên.

4. Hệ thống dẫn dầu, khí nén và hóa chất nhẹ

• Trong các nhà máy, khu công nghiệp hoặc trạm kỹ thuật, sản phẩm giúp phân luồng chất lỏng hoặc khí giữa các thiết bị hoặc khu vực khác nhau.
• Với vật liệu chịu nhiệt và áp lực tốt, T ngược nối rãnh vẫn hoạt động ổn định trong môi trường khắc nghiệt.

5. Các công trình hạ tầng và kỹ thuật hiện đại

• Được sử dụng trong nhà xưởng, tòa nhà cao tầng, trung tâm thương mại, khu dân cư, trạm bơm, nhà máy nước, v.v.
• Đảm bảo an toàn, độ bền và tính thẩm mỹ cao cho hệ thống đường ống tổng thể.

Hướng Dẫn Lắp Đặt Tê Ngược Nối Rãnh (Bullhead Tee)

Việc lắp đặt Tê ngược nối rãnh đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ và đảm bảo an toàn tuyệt đối. Dưới đây là quy trình hướng dẫn chi tiết mà bạn có thể áp dụng trong thi công thực tế:

1. Chuẩn bị dụng cụ và vật tư

Trước khi tiến hành, cần chuẩn bị đầy đủ:

• Tê ngược nối rãnh đúng kích thước và tiêu chuẩn.
• Ống thép hoặc ống inox rãnh tương ứng.
• Khớp nối rãnh (Grooved Coupling) và ron cao su (Gasket) phù hợp.
• Dụng cụ thi công: thước đo, cờ lê lực, máy tạo rãnh, dung dịch bôi trơn, khăn lau sạch.

2. Kiểm tra và vệ sinh đầu ống

• Đảm bảo bề mặt rãnh và miệng ống sạch, không dính dầu, bụi hoặc gỉ sét.
• Kiểm tra độ sâu, độ tròn và độ sắc nét của rãnh để đảm bảo khớp nối ăn khít.

3. Lắp ron làm kín (Gasket)

• Đặt ron cao su vào vị trí khớp nối rãnh, kiểm tra xem ron có bị xoắn, méo hoặc sai kích thước không.
• Có thể dùng một ít dung dịch bôi trơn (lubricant) để dễ dàng lắp ráp và tránh rách ron.

4. Kết nối Tê ngược nối rãnh với ống

• Đưa hai đầu ống nhỏ vào hai nhánh nhỏ của Tê, và ống lớn vào nhánh giữa.
• Đảm bảo ống chèn đều vào bên trong khớp nối, không bị lệch.

5. Gắn khớp nối rãnh (Grooved Coupling)

• Đặt hai nửa khớp nối lên rãnh của ống và thân Tê sao cho ron nằm đúng giữa hai mép rãnh.
• Siết bulong đều hai bên bằng cờ lê lực, đảm bảo lực siết đồng đều và vừa phải (theo thông số nhà sản xuất).
• Không siết quá chặt, tránh biến dạng ron hoặc vênh khớp nối.

6. Kiểm tra sau lắp đặt

• Quan sát toàn bộ mối nối, đảm bảo không có khe hở, lệch tâm hoặc ron bị lộ ra ngoài.
• Tiến hành thử áp lực (pressure test) nếu cần để kiểm tra độ kín và độ bền của hệ thống.

7. Hoàn thiện và bảo dưỡng định kỳ

• Ghi chú lại vị trí lắp đặt Tê ngược để dễ bảo trì sau này.
• Kiểm tra định kỳ các mối nối sau một thời gian vận hành, đặc biệt trong hệ thống PCCC và HVAC.

Những Vấn Đề Thường Gặp và Biện Pháp Khắc Phục

Khi thi công Tê ngược nối rãnh (Bullhead Tee / T ngược nối rãnh), nếu không tuân thủ đúng quy trình, hệ thống có thể gặp một số vấn đề phổ biến. Dưới đây là tổng hợp các vấn đề và cách xử lý:

1. Rò rỉ tại mối nối

• Nguyên nhân:
  • Ron cao su (Gasket) đặt sai vị trí, bị xoắn hoặc hư hỏng.
  • Lực siết bulong không đều hoặc quá lỏng.
• Biện pháp khắc phục:
  • Tháo khớp nối, kiểm tra ron, thay ron mới nếu cần.
  • Đặt đúng vị trí, bôi trơn nhẹ, siết bulong đều theo thông số lực siết của nhà sản xuất.
  • Thực hiện thử áp lực sau khi lắp để đảm bảo mối nối kín.

2. Ống hoặc Tê bị lệch tâm

• Nguyên nhân:
  • Lắp ống không đúng tâm với rãnh Tê.
  • Khớp nối không khớp hoàn toàn do sai kích thước hoặc bụi bẩn.
• Biện pháp khắc phục:
  • Vệ sinh kỹ bề mặt rãnh và miệng ống trước khi lắp.
  • Điều chỉnh ống sao cho tâm ống trùng với tâm nhánh Tê trước khi siết khớp nối.
  • Kiểm tra độ cân bằng của bulong khi siết.

3. Áp lực giảm hoặc dòng chảy không ổn định

• Nguyên nhân:
  • Nhánh giữa hoặc nhánh nhỏ bị tắc do cặn bẩn hoặc mạt sắt từ quá trình thi công.
  • Sai kích thước Tê so với hệ thống.
• Biện pháp khắc phục:
  • Vệ sinh bên trong Tê trước khi lắp.
  • Chọn Tê ngược nối rãnh đúng kích thước theo lưu lượng và áp lực thiết kế.
  • Thực hiện kiểm tra áp lực sau lắp đặt.

4. Hư hỏng vật liệu do va chạm hoặc quá tải

• Nguyên nhân:
  • Va chạm trong quá trình vận chuyển hoặc lắp đặt.
  • Hệ thống chịu áp lực hoặc nhiệt độ vượt quá thông số cho phép.
• Biện pháp khắc phục:
  • Bảo quản cẩn thận trước khi lắp, tránh va đập mạnh.
  • Sử dụng Tê đúng vật liệu và thông số áp suất, nhiệt độ của hệ thống.

5. Khó tháo lắp hoặc bảo trì

• Nguyên nhân:
  • Bulong bị siết quá chặt, khớp nối dính bẩn hoặc mòn.
• Biện pháp khắc phục:
  • Dùng cờ lê lực chuẩn để siết vừa đủ.
  • Vệ sinh khớp nối định kỳ, bôi trơn nếu cần.

Phân Loại Tê Ngược Nối Rãnh Theo Vật Liệu

Tê ngược nối rãnh (Bullhead Tee / T ngược nối rãnh) được chế tạo từ các vật liệu khác nhau tùy theo yêu cầu kỹ thuật, áp lực làm việc và môi trường sử dụng. Hai vật liệu phổ biến nhất hiện nay là Gang dẻo và Thép đúc, cụ thể:

1. Gang dẻo (Ductile Iron) – ASTM A536, Grade 65-45-12

• Đặc điểm:
  • Độ bền kéo ≥ 65 ksi (450 MPa), độ bền giới hạn ≥ 45 ksi (310 MPa), độ giãn dài ≥ 12%.
  • Kết hợp độ bền cơ học cao và dẻo dai, chịu va đập tốt.
  • Khả năng chống ăn mòn tốt khi phủ sơn epoxy hoặc mạ kẽm nhúng nóng.
• Ứng dụng:
  • Phù hợp với hệ thống PCCC, cấp thoát nước và HVAC.
  • Ưu tiên trong môi trường có áp lực vừa phải và cần độ bền cơ học cao.

2. Thép đúc (Cast Steel) – QT450-10

• Đặc điểm:
  • Độ bền kéo cao, chịu áp lực lớn, thích hợp cho các hệ thống chịu nhiệt và áp suất cao.
  • Kết cấu chắc chắn, ít biến dạng dưới tải trọng lớn.
  • Có thể gia công và xử lý bề mặt chống gỉ bằng sơn, mạ kẽm hoặc xử lý nhiệt.
• Ứng dụng:
  • Dùng trong hệ thống công nghiệp nặng, dẫn dầu, khí nén hoặc hóa chất nhẹ.
  • Lý tưởng cho các dự án áp lực cao hoặc nhiệt độ khắc nghiệt, nơi gang dẻo có thể không đủ khả năng chịu tải.

Lưu Ý Khi Chọn Vật Liệu

• Gang dẻo: nhẹ, dễ lắp đặt, chi phí thấp hơn; phù hợp cho áp lực trung bình và hệ thống dân dụng.
• Thép đúc: bền hơn, chịu áp lực và nhiệt cao; phù hợp cho công nghiệp nặng, áp suất cao hoặc môi trường khắc nghiệt.

Mua Tê Ngược Nối Rãnh Chính Hãng, Giá Rẻ

Thép Vinh Phú là nhà phân phối chính hãng các sản phẩm Tê ngược nối rãnh từ gang dẻo, thép đúc đến các phụ kiện đường ống chất lượng cao. Khi mua tại Thép Vinh Phú, khách hàng được đảm bảo:

1. Sản phẩm chính hãng, tiêu chuẩn chất lượng quốc tế

   • Gang dẻo ASTM A536, Grade 65-45-12
   • Thép đúc QT450-10
   • Đảm bảo chất lượng đồng đều, độ bền cao, an toàn tuyệt đối trong hệ thống PCCC, HVAC và cấp thoát nước.

2. Giá cả cạnh tranh, tiết kiệm chi phí

   • Nhờ quan hệ trực tiếp với nhà sản xuất, Thép Vinh Phú mang đến giá tốt nhất thị trường mà vẫn duy trì chất lượng chuẩn.

3. Dịch vụ chuyên nghiệp và tư vấn tận tâm

   • Hỗ trợ lựa chọn đúng kích thước, vật liệu phù hợp với từng hệ thống.
   • Tư vấn hướng dẫn lắp đặt, bảo trì và vận hành theo tiêu chuẩn kỹ thuật.

4. Giao hàng nhanh chóng, đầy đủ chứng nhận

   • Đảm bảo sản phẩm đến tay khách hàng đúng tiến độ và đầy đủ CO, CQ.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
