Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH – Cap With Concentric Hole

Mô tả

Trong các hệ thống ống, việc bịt kín đầu ống đồng thời vẫn giữ khả năng kết nối thiết bị hoặc cảm biến là yêu cầu quan trọng để đảm bảo hiệu quả vận hành và an toàn. Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH (Cap With Concentric Hole) ra đời để đáp ứng chính xác nhu cầu này. Sản phẩm không chỉ giúp đóng kín đầu ống một cách chắc chắn, mà còn tạo điểm kết nối tiện lợi qua lỗ đồng tâm, hỗ trợ các thiết bị đo áp suất, lưu lượng hoặc các phụ kiện bổ sung mà không cần tháo nắp.

Bài viết này sẽ cung cấp cái nhìn toàn diện về sản phẩm, từ cấu tạo, đặc điểm nổi bật, ưu điểm cho đến ứng dụng thực tế và hướng dẫn lắp đặt, giúp bạn hiểu rõ cách tận dụng nắp bịt rãnh MECH có lỗ nối ren để tối ưu hóa hệ thống ống rãnh, nâng cao hiệu suất và độ bền cho công trình.

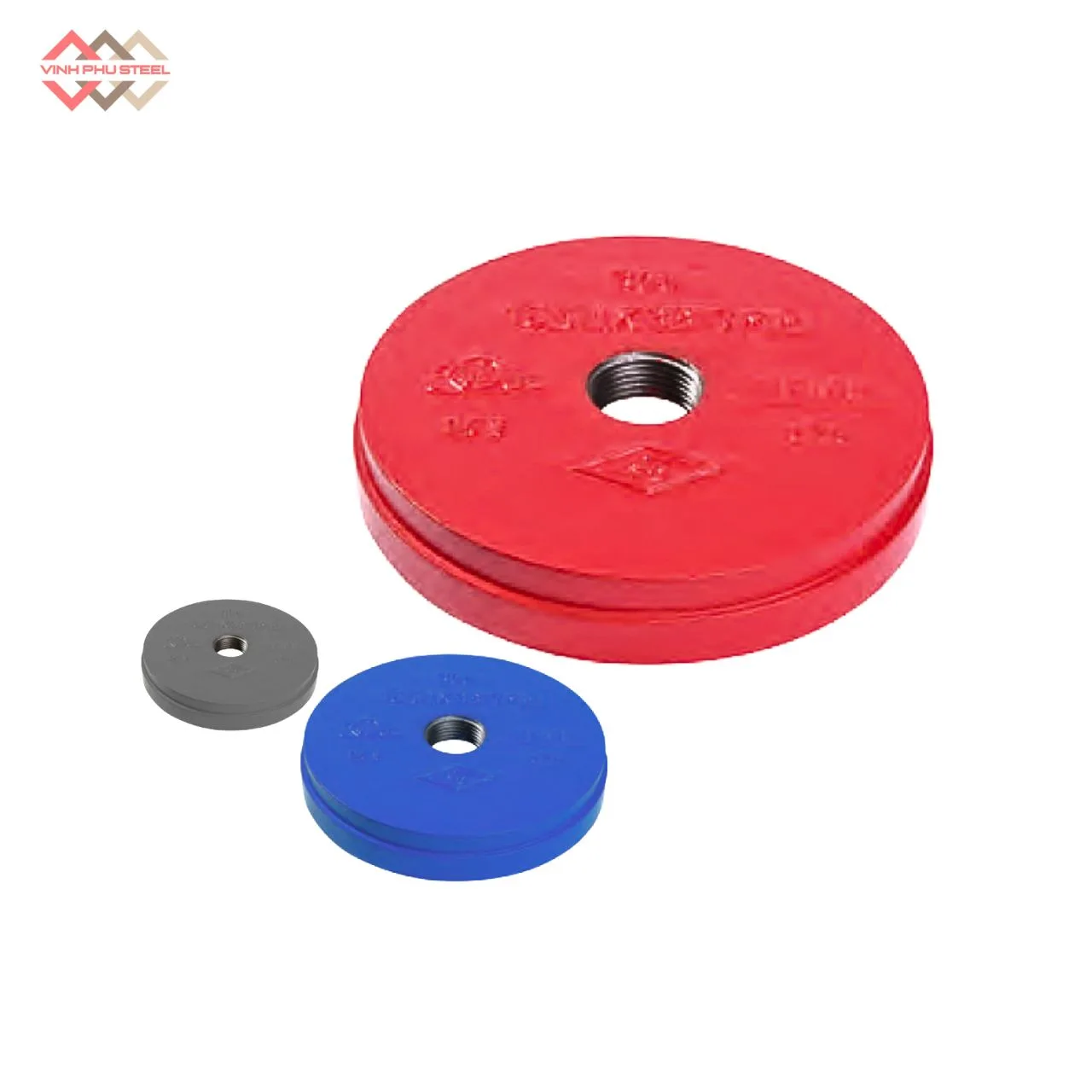

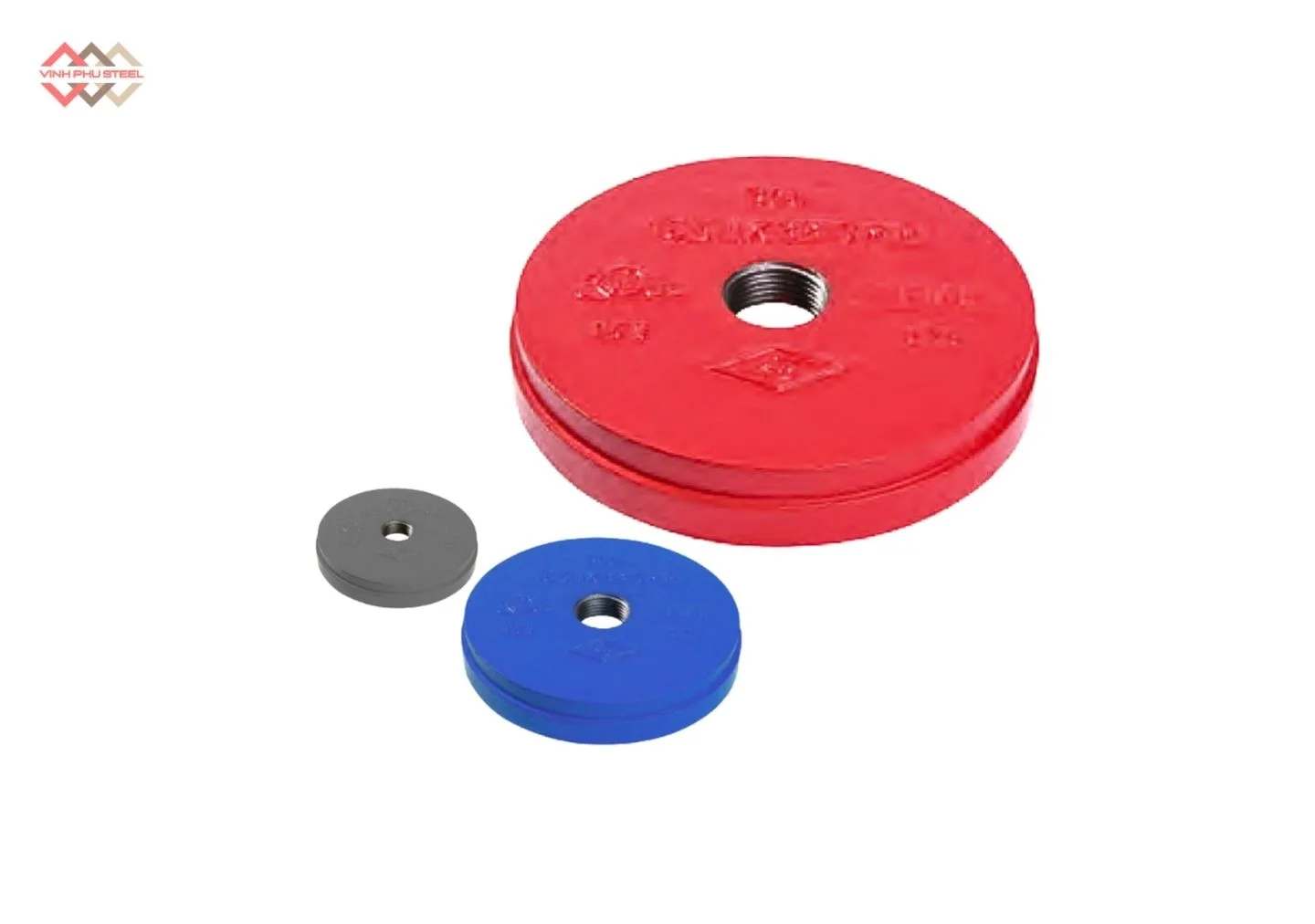

Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH

Nắp Bịt Rãnh Ống Có Lỗ Nối Ren, hay còn gọi là Cap With Concentric Hole, là một loại phụ kiện ống nối rãnh (grooved fitting) chuyên dụng, dùng để bịt kín đầu ống nhưng vẫn giữ một lỗ đồng tâm (concentric hole) để kết nối các thiết bị phụ trợ như cảm biến, đồng hồ đo áp suất, lưu lượng hoặc các phụ kiện kiểm tra.

Sản phẩm này là giải pháp thông minh trong các hệ thống ống công nghiệp hoặc dân dụng, nơi vừa cần đóng kín đầu ống để ngăn rò rỉ chất lỏng hoặc khí, vừa phải giữ điểm kết nối tiện lợi cho các thiết bị đo lường hoặc kiểm tra mà không ảnh hưởng đến vận hành của toàn bộ hệ thống.

Thông Số Kỹ Thuật Nắp Bịt Ống Nối Rãnh Có Lỗ Nối Ren MECH

Thông số chính của Bít ống nối rãnh Mech:

• Tên sản phẩm: Bít ống nối rãnh.
• Dải kích thước: Đầu vào từ DN50-200, Nhánh ra từ DN15-50
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh ống, nối ren trong cho nhánh phụ
• Áp suất làm việc: 500PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

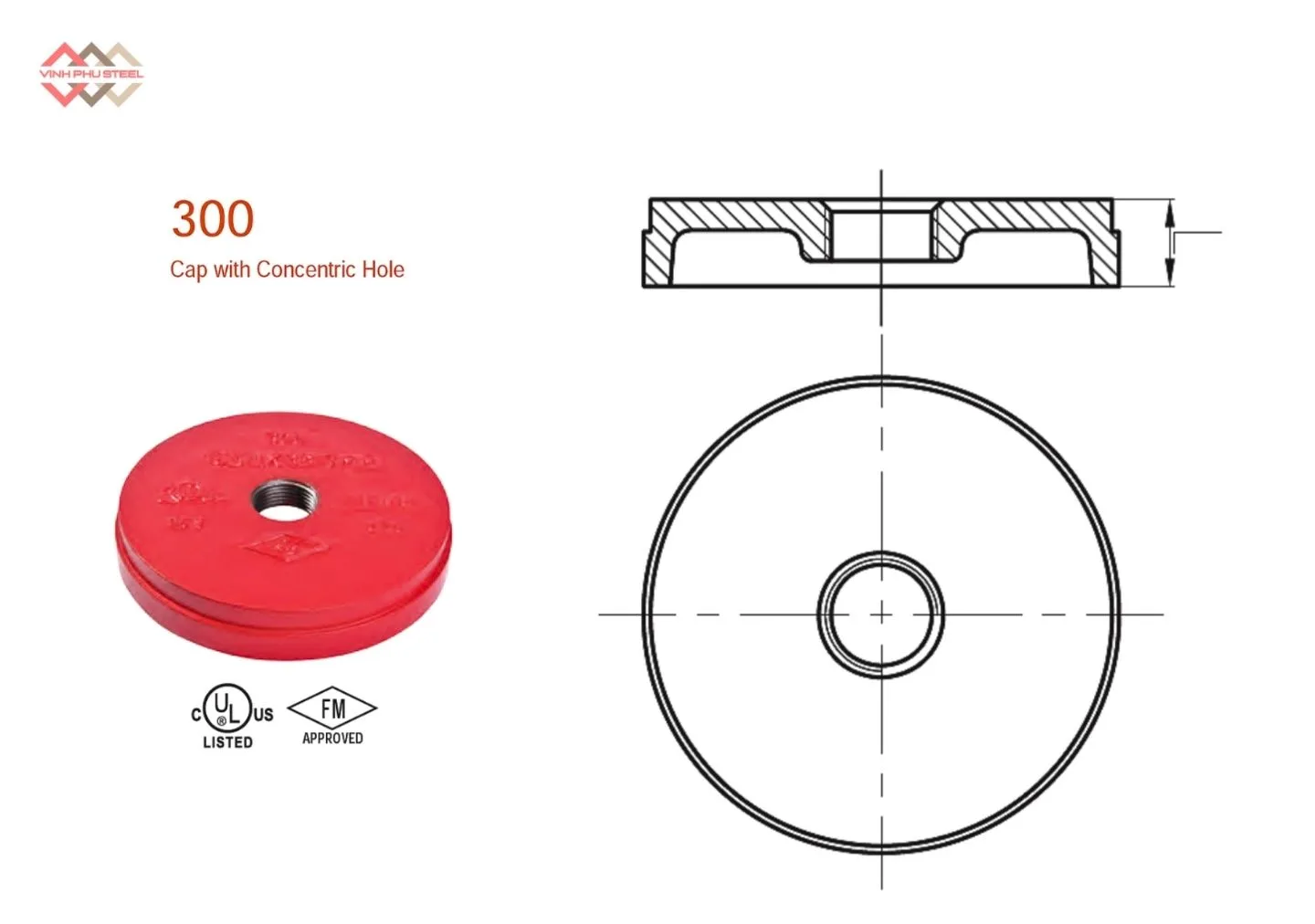

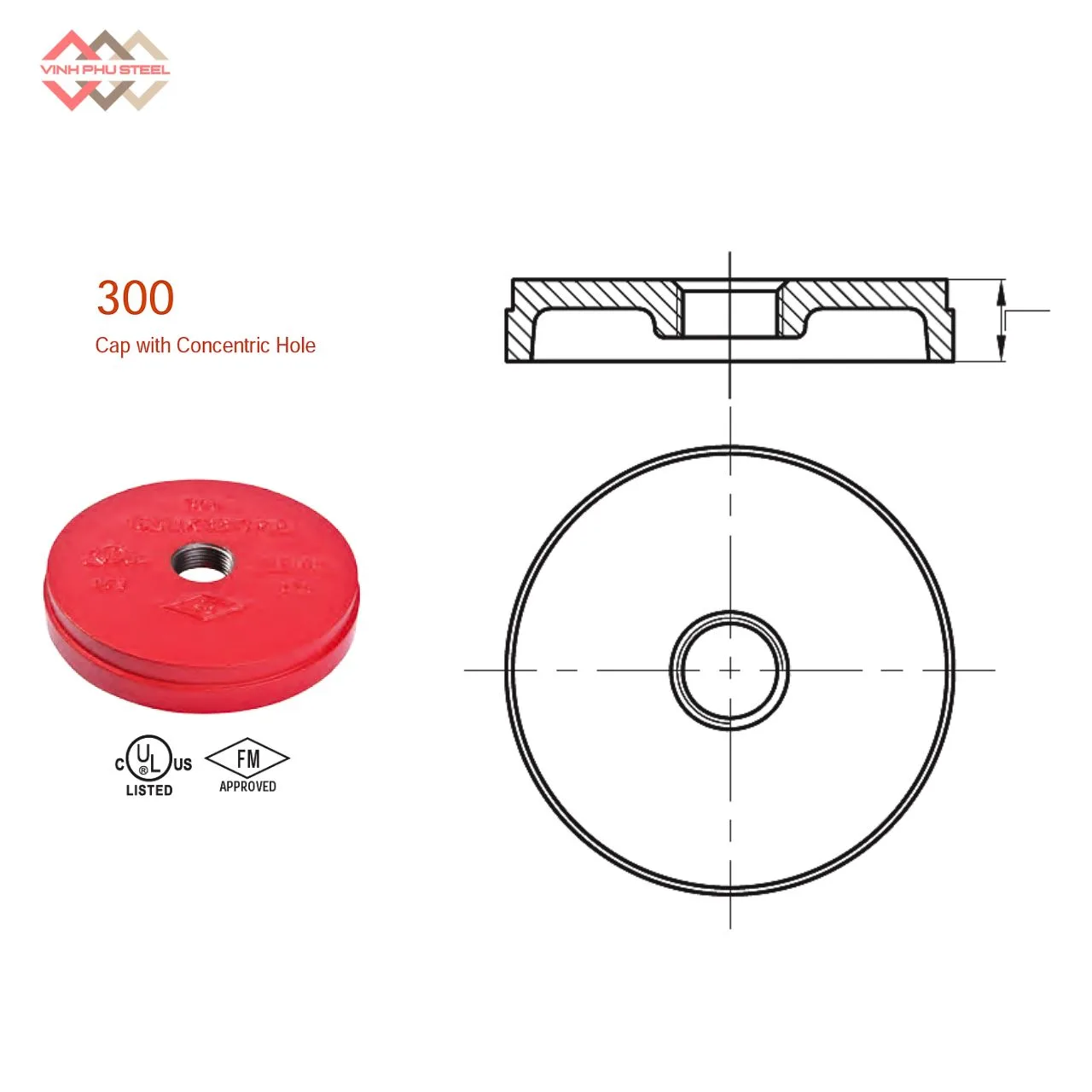

Cấu Tạo Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH

Nắp Bịt Rãnh Ống Có Lỗ Nối Ren là phụ kiện ống nối rãnh chuyên dụng, được thiết kế để vừa bịt kín đầu ống, vừa tạo điểm kết nối qua lỗ đồng tâm (concentric hole) cho các thiết bị đo hoặc phụ kiện. Cấu tạo của sản phẩm bao gồm các bộ phận chính sau:

1. Thân nắp (Body)

• Là phần chính chịu lực của nắp, được sản xuất từ gang dẻo ASTM A536, Grade 65-45-12 hoặc thép đúc QT450-10.
• Thiết kế nguyên khối, đảm bảo chịu áp lực, chịu va đập và chống biến dạng trong quá trình vận hành.
• Bề mặt thân được gia công chính xác để tương thích hoàn toàn với khớp nối rãnh MECH hoặc các phụ kiện ống nối rãnh tiêu chuẩn quốc tế.

2. Lỗ đồng tâm (Concentric Hole)

• Là lỗ chính giữa nắp, trùng tâm với trục ống, tạo điểm kết nối cho cảm biến, đồng hồ đo áp suất, lưu lượng hoặc các phụ kiện kiểm tra.
• Kích thước lỗ có thể tùy chỉnh theo nhu cầu kỹ thuật của hệ thống, đồng thời giữ khả năng kín khít xung quanh lỗ.
• Thiết kế giúp giảm rò rỉ và duy trì áp suất ổn định trong ống.

3. Đầu rãnh (Grooved End)

• Phần rãnh được gia công chuẩn ANSI/AWWA C606 hoặc ISO 6182, giúp kết nối nhanh với khớp nối rãnh (grooved coupling).
• Rãnh phân bố lực đều, đảm bảo tăng độ bền cơ học và độ kín khít.
• Giúp sản phẩm dễ dàng lắp đặt, tháo rời và bảo trì mà không ảnh hưởng đến toàn bộ hệ thống.

4. Lớp phủ bảo vệ (Coating Layer)

• Bề mặt nắp có thể được xử lý bằng sơn epoxy, mạ kẽm, kẽm nhúng nóng hoặc bề mặt đen tùy ứng dụng.
• Lớp phủ giúp chống ăn mòn, rỉ sét, bảo vệ nắp trong môi trường ẩm ướt hoặc ngoài trời, nâng cao tuổi thọ và tính thẩm mỹ.

Ưu Điểm Nổi Bật Của Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH

Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH là giải pháp thông minh cho các hệ thống ống nối rãnh, không chỉ giúp bịt kín đầu ống, mà còn tạo điểm kết nối tiện lợi cho thiết bị đo, cảm biến hoặc phụ kiện bổ sung. Sản phẩm nổi bật với nhiều ưu điểm vượt trội:

1. Thiết kế thông minh, tiện lợi

• Lỗ đồng tâm (concentric hole) được gia công chính xác, cho phép lắp thiết bị mà không cần tháo nắp.
• Dễ dàng kết hợp với các khớp nối rãnh (grooved coupling) và phụ kiện ống MECH khác.
• Thích hợp cho các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

2. Chất liệu cao cấp, độ bền vượt trội

• Thân nắp làm từ gang dẻo ASTM A536 hoặc thép đúc QT450-10, chịu lực, chịu va đập và áp lực cao.
• Bền bỉ trong môi trường nhiệt độ và áp suất đa dạng, đảm bảo tuổi thọ dài hạn.

3. Khả năng kín khít tuyệt đối

• Đầu rãnh chuẩn quốc tế và gioăng đi kèm giúp ngăn rò rỉ chất lỏng hoặc khí.
• Giữ áp lực ổn định trong toàn hệ thống, đảm bảo vận hành an toàn và hiệu quả.

4. Chống ăn mòn và thẩm mỹ cao

• Bề mặt có thể sơn epoxy, mạ kẽm, kẽm nhúng nóng hoặc bề mặt đen.
• Lớp phủ giúp chống gỉ sét, chống oxy hóa, thích hợp cho môi trường ẩm ướt hoặc ngoài trời.
• Đồng thời tạo thẩm mỹ, đồng bộ cho toàn bộ hệ thống ống nối rãnh.

5. Lắp đặt nhanh chóng, bảo trì dễ dàng

• Cơ chế nối rãnh tiêu chuẩn giúp lắp đặt nhanh, tiết kiệm thời gian và công sức.
• Dễ tháo lắp khi cần kiểm tra hoặc thay thế phụ kiện, giảm chi phí bảo trì và vận hành.

6. Ứng dụng linh hoạt

• Sử dụng trong hệ thống đường ống công nghiệp, dân dụng, HVAC, PCCC, cấp thoát nước và hệ thống khí nén.
• Tối ưu hóa việc lắp đặt cảm biến, đồng hồ đo áp suất hoặc lưu lượng mà vẫn giữ được đầu ống kín hoàn toàn.

Ứng Dụng Của Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH

Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH (Cap With Concentric Hole) là phụ kiện ống nối rãnh thông minh, được thiết kế để bịt kín đầu ống nhưng vẫn giữ khả năng kết nối thiết bị hoặc phụ kiện qua lỗ đồng tâm. Nhờ tính năng này, sản phẩm được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng:

1. Hệ thống phòng cháy chữa cháy (PCCC)

• Dùng để bịt kín các nhánh ống chờ hoặc đầu ống cuối cùng, ngăn rò rỉ nước và duy trì áp lực ổn định.
• Lỗ đồng tâm cho phép lắp thiết bị đo áp suất hoặc cảm biến mà không cần tháo nắp, giúp kiểm tra và bảo trì nhanh chóng.

2. Hệ thống HVAC (Điều hòa không khí và thông gió)

• Ứng dụng trong các đường ống dẫn khí, nơi cần điểm lấy mẫu, kết nối đồng hồ đo hoặc cảm biến mà vẫn giữ đầu ống kín hoàn toàn.
• Giúp giảm thất thoát nhiệt, duy trì hiệu quả năng lượng, đồng thời dễ dàng tháo lắp khi bảo trì.

3. Hệ thống cấp thoát nước và xử lý nước thải

• Nắp Bịt Rãnh MECH được dùng để bịt kín đầu ống cấp nước, thoát nước và xử lý nước thải, bảo vệ hệ thống khỏi bụi bẩn, côn trùng và rò rỉ.
• Chất liệu gang dẻo hoặc thép đúc kết hợp với lớp phủ chống ăn mòn giúp vận hành bền bỉ trong môi trường ẩm ướt.

4. Hệ thống công nghiệp và đường ống kỹ thuật

• Thích hợp cho đường ống hơi, khí nén, hệ thống hóa chất nhẹ, nơi cần đầu ống kín nhưng vẫn có điểm kết nối thiết bị đo hoặc phụ kiện.
• Lắp đặt nhanh với khớp nối rãnh (grooved coupling) và các phụ kiện chuẩn MECH, giúp tiết kiệm thời gian và chi phí bảo trì.

5. Ứng dụng linh hoạt khác

• Có thể kết hợp với phụ kiện ống nối rãnh, grooved cap trong các công trình dân dụng hoặc công nghiệp nặng.
• Đảm bảo độ kín, độ bền và khả năng tương thích cao với nhiều loại hệ thống ống nối rãnh khác nhau.

Hướng Dẫn Lắp Đặt Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH

Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH được thiết kế để bịt kín đầu ống đồng thời giữ khả năng kết nối thiết bị hoặc phụ kiện qua lỗ đồng tâm. Việc lắp đặt đúng cách giúp đảm bảo độ kín, độ bền và vận hành ổn định của hệ thống.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra kích thước nắp: Đảm bảo nắp tương thích với đường kính ống (DN vào/ra) và khớp nối rãnh (grooved coupling) của hệ thống.
• Vệ sinh ống và rãnh: Loại bỏ bụi bẩn, gỉ sét hoặc mạt sắt trên bề mặt ống và rãnh.
• Kiểm tra gioăng cao su (nếu có): Đảm bảo gioăng không bị nứt, mòn hoặc biến dạng, để đảm bảo độ kín tuyệt đối.

2. Cách lắp đặt

1. Đặt nắp vào đầu ống:
   • Đặt mặt bịt kín hướng ra ngoài.
   • Lỗ đồng tâm trùng với trục ống để có thể kết nối phụ kiện hoặc thiết bị đo.
2. Kết nối với khớp nối rãnh (grooved coupling):
   • Đặt khớp nối xung quanh rãnh nắp và rãnh ống.
   • Đảm bảo khớp nối nằm đúng vị trí, không bị lệch để tránh rò rỉ.
3. Siết bulong cố định:
   • Dùng cờ lê hoặc công cụ phù hợp để siết bulong đều và chắc, theo lực xiết khuyến nghị của nhà sản xuất.
   • Tránh siết quá mạnh gây biến dạng nắp hoặc hỏng gioăng.
4. Kiểm tra sau khi lắp:
   • Đảm bảo nắp bịt rãnh kín, không bị khe hở.
   • Kiểm tra bulong đã siết đồng đều và chắc chắn.

3. Lưu ý khi lắp đặt

• Luôn chọn vật liệu thân nắp phù hợp với áp lực và môi trường làm việc (gang dẻo hoặc thép đúc).
• Tránh vượt quá áp suất và nhiệt độ cho phép của hệ thống.
• Kiểm tra định kỳ tình trạng gioăng và khớp nối rãnh, đặc biệt trong các hệ thống PCCC hoặc HVAC hoạt động liên tục.
• Khi tháo nắp, tháo bulong từ từ và giữ nắp thẳng để tránh va đập hoặc trầy xước bề mặt.

4. Ưu điểm khi lắp đặt đúng cách

• Lắp đặt nhanh chóng, không cần hàn hay ren.
• Đảm bảo kín khít tuyệt đối, giảm rò rỉ chất lỏng và khí.
• Dễ tháo lắp và bảo trì, tiết kiệm thời gian và chi phí vận hành.
• Tương thích hoàn hảo với các phụ kiện ống nối rãnh MECH và grooved cap khác.

Những Vấn Đề Thường Gặp & Cách Khắc Phục

Mặc dù Nắp Bịt Rãnh Ống Có Lỗ Nối Ren MECH (Cap With Concentric Hole) được thiết kế chắc chắn, quá trình sử dụng vẫn có thể gặp một số vấn đề nếu không tuân thủ đúng quy trình lắp đặt hoặc bảo trì. Nhận biết sớm và xử lý kịp thời giúp bảo vệ hệ thống ống và kéo dài tuổi thọ sản phẩm.

1. Rò rỉ tại đầu ống

• Nguyên nhân:
  • Gioăng cao su bị lệch, mòn hoặc không tương thích với lỗ đồng tâm.
  • Bulong khớp nối rãnh chưa siết đủ lực hoặc siết không đều.
• Cách khắc phục:
  • Kiểm tra và thay thế gioăng định kỳ.
  • Siết bulong đồng đều, đúng lực khuyến nghị của nhà sản xuất.

2. Không khớp rãnh hoặc lệch vị trí

• Nguyên nhân:
  • Kích thước nắp không đúng DN (vào/ra) hoặc không tương thích với khớp nối rãnh.
  • Rãnh trên ống hoặc nắp bị biến dạng, bẩn hoặc gỉ.
• Cách khắc phục:
  • Kiểm tra kích thước nắp trước khi lắp.
  • Vệ sinh rãnh, loại bỏ bụi bẩn và mạt sắt.

3. Bong tróc lớp phủ bảo vệ

• Nguyên nhân:
  • Tiếp xúc trực tiếp với môi trường ăn mòn hoặc hóa chất mà không có lớp phủ phù hợp.
  • Va đập cơ học trong quá trình vận chuyển hoặc lắp đặt.
• Cách khắc phục:
  • Chọn nắp có lớp phủ chống ăn mòn: sơn epoxy, mạ kẽm, kẽm nhúng nóng.
  • Xử lý cẩn thận khi lắp đặt, tránh va chạm mạnh.

4. Biến dạng dưới áp lực cao

• Nguyên nhân:
  • Hệ thống vận hành vượt quá áp suất cho phép.
  • Bulong siết quá mạnh hoặc lệch vị trí.
• Cách khắc phục:
  • Sử dụng vật liệu thân nắp phù hợp (gang dẻo ASTM A536 hoặc thép đúc QT450-10).
  • Tuân thủ lực siết và hướng dẫn lắp đặt của nhà sản xuất.

5. Lão hóa gioăng và khớp nối rãnh

• Nguyên nhân:
  • Sử dụng lâu dài trong môi trường nhiệt độ cao hoặc ẩm ướt.
  • Gioăng kém chất lượng hoặc không đúng tiêu chuẩn.
• Cách khắc phục:
  • Thường xuyên kiểm tra và thay thế gioăng.
  • Sử dụng phụ kiện chính hãng MECH hoặc tương thích tiêu chuẩn quốc tế.

 Địa Chỉ Cung Cấp Nắp Bịt Rãnh Ống Giá Tốt Nhất

Thép Vinh Phú tự hào là đơn vị phân phối nắp bịt rãnh ống chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và sở hữu mức giá cạnh tranh. Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến cho khách hàng sản phẩm chính hãng, độ bền vượt trội và dịch vụ hậu mãi tận tâm.

Chúng tôi cung cấp các loại nắp bịt rãnh ống với các đặc điểm sau:

• Kích thước đa dạng: Từ DN50 đến DN200, phù hợp với nhiều hệ thống ống khác nhau.
• Vật liệu chất lượng: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10), đảm bảo độ bền và khả năng chịu lực tốt.
• Bề mặt hoàn thiện: Đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng, đáp ứng yêu cầu về thẩm mỹ và chống ăn mòn.
• Ứng dụng rộng rãi: Trong các hệ thống PCCC, cấp thoát nước, HVAC và công nghiệp.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
