Máy Khoan Ống MECH – Hole Diamater Of Pipe

Mô tả

Trong quá trình gia công ống thép, ống inox hoặc ống dẫn công nghiệp, việc khoan lỗ chính xác đóng vai trò then chốt để đảm bảo khả năng lắp ráp và độ kín khít của hệ thống. Máy Khoan Ống MECH được thiết kế chuyên dụng cho nhiệm vụ đó – giúp tạo lỗ khoan có đường kính chính xác (Hole Diameter of Pipe), đảm bảo năng suất cao và độ chính xác tuyệt đối trong từng chi tiết. Đây là giải pháp lý tưởng cho các xưởng cơ khí, nhà máy kết cấu thép và hệ thống đường ống hiện đại.

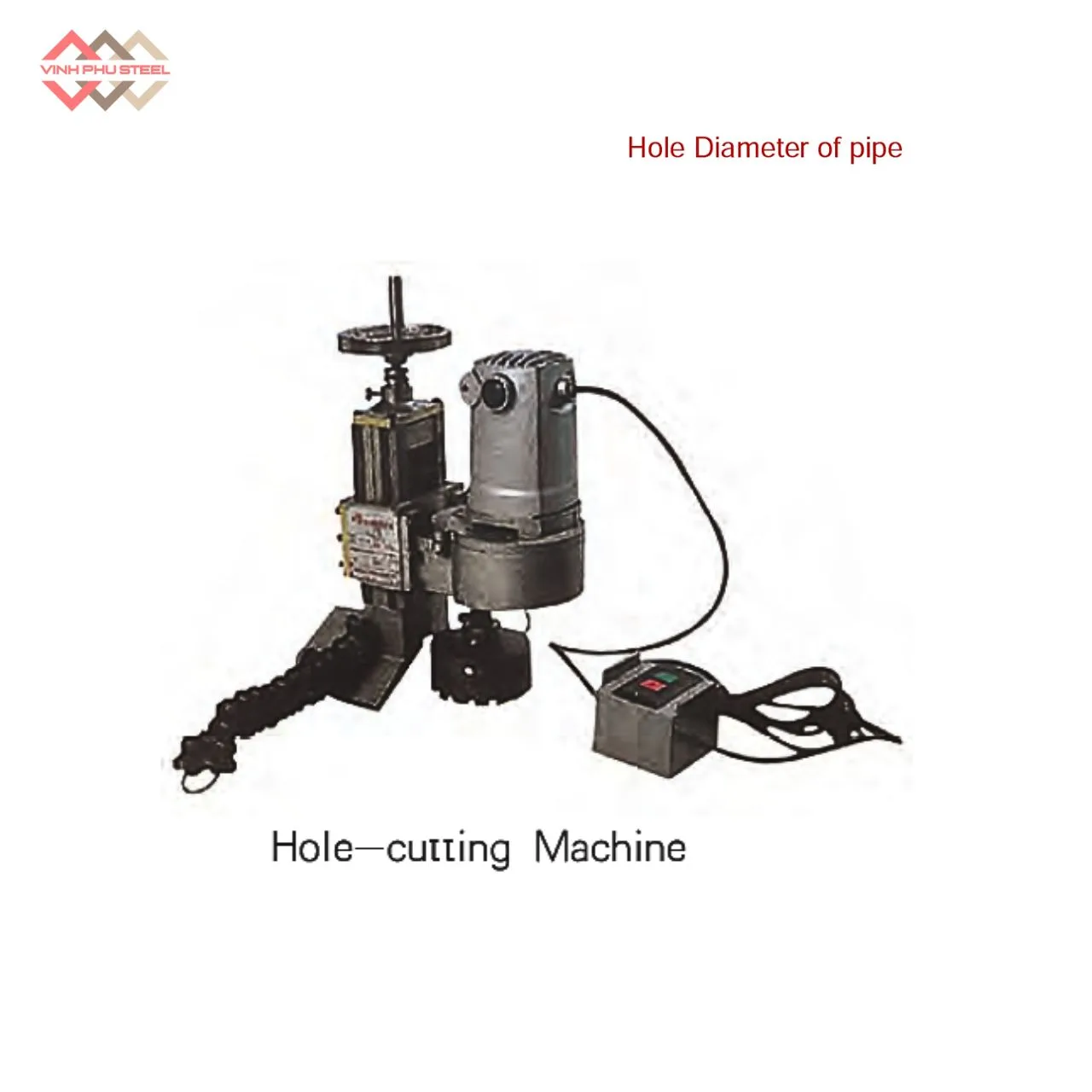

Máy Khoan Ống MECH – Hole Diamater Of Pipe

Máy khoan ống (tiếng Anh: Pipe Drilling Machine) là thiết bị chuyên dụng dùng để khoan lỗ trên bề mặt ống thép, ống inox, ống dẫn nước hoặc ống kết cấu, giúp tạo lỗ chính xác để lắp bulong, nối ống, hàn phụ kiện hoặc luồn dây, khí, chất lỏng trong các hệ thống kỹ thuật.

Khác với máy khoan thông thường, máy khoan ống MECH được thiết kế đặc biệt để giữ chặt ống tròn trong quá trình khoan, giúp mũi khoan đi đúng tâm và hạn chế rung lắc, đảm bảo độ chính xác cao cho đường kính lỗ (hole diameter of pipe).

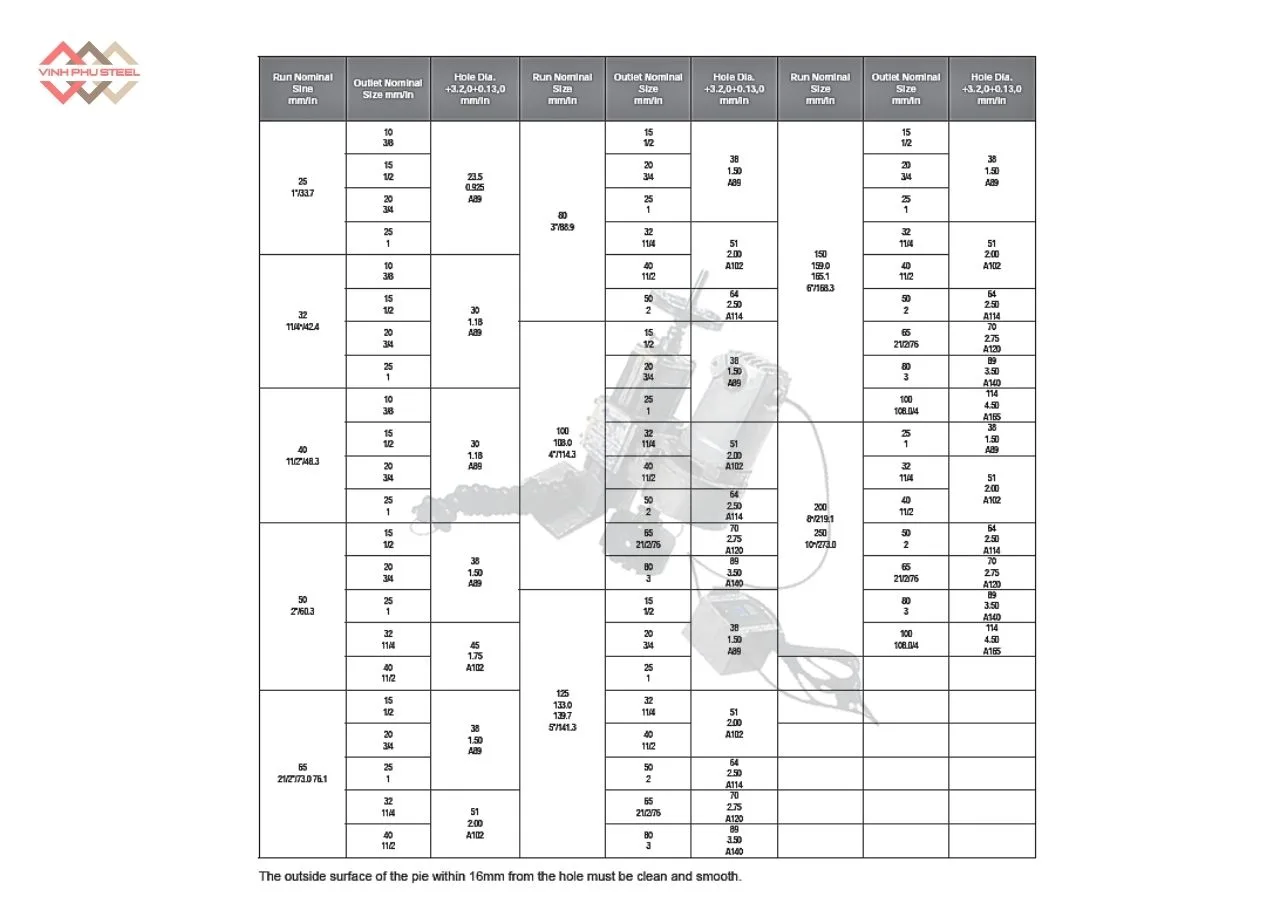

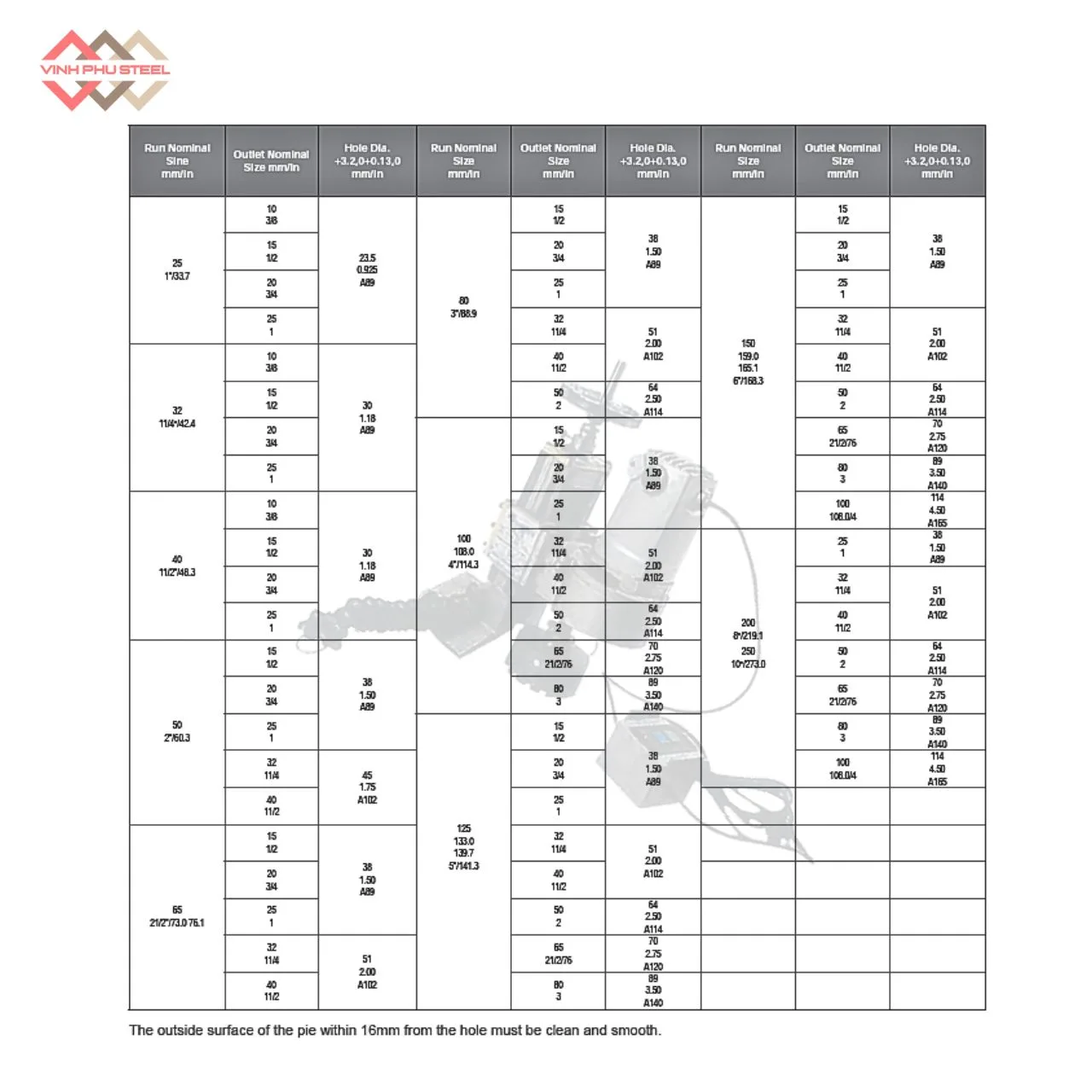

Thông Số Kỹ Máy Tạo Lỗ Ống MECH

Thông số chính của Máy tạo lỗ ống MECH:

• Kích thước ống: DN25 – DN200
• Loại ống: Ống công nghiệp.
• Thông số lỗ khoan: tham khảo Catolo MECH.
• Bảo hành: 12 tháng.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây (Trang 86)

Cấu Tạo Tổng Quan Của Máy Khoan Lỗ Ống

Máy khoan ống là thiết bị chuyên dụng được thiết kế đặc biệt để gia công lỗ trên bề mặt ống tròn. Cấu tạo của máy được tối ưu nhằm đảm bảo độ chính xác, ổn định và hiệu suất cao trong quá trình khoan. Dưới đây là các bộ phận chính của máy khoan ống.

1. Thân máy (Body Frame)

Thân máy là bộ phận chịu lực chính, thường được chế tạo bằng thép đúc hoặc gang nguyên khối để đảm bảo độ cứng vững và giảm rung khi vận hành. Trên thân máy được bố trí hệ thống rãnh trượt và cụm dẫn hướng cho phép đầu khoan di chuyển linh hoạt theo phương dọc hoặc ngang.

2. Bệ giữ ống (Pipe Clamp / V-Block)

Đây là bộ phận dùng để cố định ống trong quá trình khoan. Bệ giữ thường có dạng chấu kẹp chữ V, gọng kẹp tròn hoặc hệ thống kẹp thủy lực, tùy theo đường kính và loại ống. Nhiệm vụ của bệ kẹp là giữ ống chắc chắn, tránh rung hoặc xoay, giúp lỗ khoan đúng tâm và chính xác.

3. Đầu khoan (Drilling Head)

Đầu khoan gồm động cơ khoan và mâm kẹp mũi khoan (chuck). Cấu tạo cho phép điều chỉnh tốc độ quay và lực tiến dao phù hợp với từng loại vật liệu như thép, inox, nhôm hay nhựa. Một số dòng máy cao cấp có thể lắp nhiều đầu khoan để thực hiện nhiều lỗ cùng lúc, tăng năng suất gia công.

4. Động cơ chính (Main Motor)

Động cơ chính cung cấp năng lượng cho đầu khoan hoạt động. Tùy vào loại máy, động cơ có thể là điện xoay chiều hoặc thủy lực, với công suất dao động từ 0.75 kW đến 5.5 kW. Đây là bộ phận quyết định khả năng làm việc và độ ổn định của máy.

5. Bàn dẫn hướng / Cơ cấu trượt (Slide Table / Feed Mechanism)

Cơ cấu này cho phép đầu khoan di chuyển chính xác theo các trục X – Y – Z. Tùy theo thiết kế, có thể điều khiển bằng tay quay, trục vít me bi hoặc hệ thống servo CNC. Cấu trúc dẫn hướng giúp người vận hành điều chỉnh vị trí lỗ khoan dễ dàng và chính xác hơn.

6. Hệ thống làm mát và bôi trơn (Cooling System)

Trong quá trình khoan, hệ thống này cung cấp dầu hoặc nước làm mát tới mũi khoan, giúp giảm ma sát, tản nhiệt, kéo dài tuổi thọ mũi khoan và đảm bảo bề mặt lỗ mịn, không cháy cạnh.

7. Bảng điều khiển (Control Panel)

Bảng điều khiển tích hợp các nút vận hành chính như khởi động, điều chỉnh tốc độ, đảo chiều và dừng khẩn cấp. Với các máy tự động hoặc CNC, bảng điều khiển còn hiển thị thông số kỹ thuật như tốc độ quay, tốc độ tiến dao, vị trí lỗ khoan và đường kính lỗ (hole diameter of pipe), giúp vận hành thuận tiện và an toàn.

8. Mũi khoan (Drill Bit)

Mũi khoan là bộ phận trực tiếp thực hiện quá trình cắt. Tùy yêu cầu, có thể dùng các loại mũi khoan xoắn, mũi khoan định tâm hoặc mũi khoan chuyên dụng cho ống inox. Đường kính mũi khoan được lựa chọn tương ứng với kích thước lỗ khoan cần gia công (hole diameter of pipe).

9. Hệ thống điều chỉnh góc khoan (Angle Adjustment System)

Một số máy khoan ống hiện đại có thêm cơ cấu điều chỉnh góc khoan, cho phép khoan nghiêng, khoan xiên hoặc khoan xuyên tâm, phù hợp với nhiều yêu cầu gia công khác nhau.

Ứng Dụng Của Máy Khoan Ống MECH

Máy khoan lỗ ống được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và cơ khí nhờ khả năng khoan chính xác các lỗ trên bề mặt ống thép, ống inox, ống nhôm hoặc ống nhựa. Dưới đây là những ứng dụng phổ biến và quan trọng nhất của thiết bị này.

1. Ngành cơ khí chế tạo

Máy khoan ống là thiết bị không thể thiếu trong các xưởng gia công cơ khí. Máy giúp khoan lỗ trên ống thép, ống inox để lắp bulong, chốt, khớp nối hoặc gia công lỗ liên kết trong các sản phẩm cơ khí. Nhờ độ chính xác cao, máy đảm bảo lỗ khoan đúng vị trí và đúng kích thước, giúp quá trình lắp ráp nhanh chóng, bền vững và thẩm mỹ hơn.

2. Ngành kết cấu thép và xây dựng công nghiệp

Trong thi công khung thép nhà xưởng, giàn không gian, dàn ống kết cấu, máy khoan ống được dùng để tạo lỗ liên kết hàn hoặc bắt bulong giữa các ống thép. Máy giúp tiết kiệm thời gian, tăng độ chính xác và đảm bảo các mối nối đạt tiêu chuẩn kỹ thuật, đặc biệt khi cần kiểm soát chính xác đường kính lỗ (hole diameter of pipe).

3. Hệ thống đường ống công nghiệp

Máy khoan ống được ứng dụng rộng rãi trong ngành cấp thoát nước, dầu khí, hóa chất, khí nén và hệ thống PCCC. Máy cho phép khoan lỗ chính xác trên ống dẫn để gắn van, đồng hồ đo áp suất, cảm biến hoặc nhánh nối phụ. Nhờ đó, quá trình thi công và bảo dưỡng đường ống trở nên thuận tiện và an toàn hơn.

4. Ngành sản xuất nội thất inox và dân dụng

Trong sản xuất bàn ghế inox, lan can, giường tủ, khung giá, máy khoan ống giúp tạo lỗ để liên kết các thanh ống bằng vít hoặc đinh tán. Thiết bị mang lại độ chính xác cao và bề mặt khoan đẹp, giúp tăng tính thẩm mỹ và độ bền cho sản phẩm hoàn thiện.

5. Gia công thiết bị áp lực và cơ khí chính xác

Trong các nhà máy chế tạo nồi hơi, bình chứa, thiết bị trao đổi nhiệt hoặc hệ thống đường ống chịu áp, máy khoan ống giúp khoan lỗ chính xác với độ sâu và đường kính tiêu chuẩn, đảm bảo khả năng chịu áp lực và độ kín của kết cấu sau khi lắp ráp.

6. Ngành điện – điện lạnh – điều hòa không khí

Máy khoan ống được sử dụng để khoan lỗ trên ống dẫn khí, ống đồng hoặc ống bảo vệ dây điện, phục vụ cho việc lắp đặt các thiết bị kỹ thuật như quạt thông gió, ống dẫn hơi lạnh, ống bảo vệ dây tín hiệu. Thiết bị này giúp việc thi công gọn gàng, nhanh chóng và đảm bảo độ an toàn cao.

Ưu Điểm Của Máy Khoan Ống MECH

Máy khoan ống được xem là thiết bị không thể thiếu trong ngành cơ khí và sản xuất công nghiệp nhờ khả năng làm việc chính xác, hiệu quả và ổn định. Dưới đây là những ưu điểm nổi bật giúp máy khoan ống được ưa chuộng trong nhiều lĩnh vực.

1. Khoan lỗ chính xác, đúng kích thước

Máy khoan ống được thiết kế chuyên dụng để khoan lỗ đúng tâm và đúng đường kính (hole diameter of pipe), đảm bảo độ chính xác cao hơn nhiều so với phương pháp khoan thủ công. Điều này đặc biệt quan trọng trong gia công ống thép, ống inox hoặc hệ thống đường ống kỹ thuật, nơi yêu cầu độ khít và độ kín cao.

2. Tăng năng suất làm việc

Nhờ cơ cấu kẹp chặt ống và hệ thống điều khiển linh hoạt, máy khoan ống giúp rút ngắn thời gian thao tác và tăng tốc độ khoan đáng kể. Một số dòng máy có thể khoan nhiều lỗ cùng lúc hoặc khoan tự động, giúp nâng cao hiệu quả sản xuất trong xưởng cơ khí hoặc nhà máy.

3. Độ ổn định cao, vận hành êm ái

Kết cấu máy vững chắc, trọng tâm thấp và cơ cấu truyền động ổn định giúp hạn chế rung lắc trong quá trình khoan. Điều này không chỉ nâng cao độ chính xác của lỗ khoan, mà còn kéo dài tuổi thọ của mũi khoan và giảm hao mòn linh kiện.

4. Đa dạng ứng dụng và vật liệu

Máy khoan ống có thể khoan được trên nhiều loại vật liệu khác nhau như thép, inox, nhôm, đồng, nhựa PVC… Ngoài ra, máy còn thích hợp cho nhiều mục đích như khoan lỗ bắt bulong, khoan lỗ thông hơi, khoan gắn cảm biến hay nhánh nối trong hệ thống đường ống công nghiệp.

5. Dễ sử dụng, thao tác an toàn

Máy được thiết kế thân thiện với người dùng, có bảng điều khiển rõ ràng, thao tác đơn giản. Hệ thống kẹp ống an toàn giúp người vận hành không cần giữ bằng tay, giảm nguy cơ trượt hoặc va chạm trong quá trình làm việc.

6. Bền bỉ và chi phí bảo trì thấp

Với cấu trúc chắc chắn và linh kiện chất lượng cao, máy khoan ống có tuổi thọ dài và khả năng hoạt động ổn định liên tục. Ngoài ra, các bộ phận tiêu hao như mũi khoan, bạc đỡ hay vòng bi dễ thay thế, giúp giảm chi phí bảo dưỡng và dừng máy.

7. Tùy chỉnh linh hoạt

Một số dòng máy hiện đại được trang bị bộ điều khiển điện tử hoặc CNC, cho phép điều chỉnh tốc độ, độ sâu và vị trí lỗ khoan theo chương trình cài đặt sẵn. Điều này giúp đáp ứng đa dạng yêu cầu kỹ thuật trong sản xuất hàng loạt hoặc gia công chính xác cao.

Hướng Dẫn Sử Dụng Máy Khoan Ống MECH

Để đảm bảo máy khoan lỗ ống hoạt động hiệu quả, an toàn và đạt độ chính xác cao trong quá trình gia công, người vận hành cần nắm vững quy trình sử dụng đúng cách. Dưới đây là hướng dẫn chi tiết từng bước khi sử dụng máy khoan ống trong thực tế.

1. Chuẩn bị trước khi khoan

Kiểm tra tổng thể máy:

• Đảm bảo máy được đặt trên bề mặt phẳng, vững chắc, không rung lắc.
• Kiểm tra các bulong, ốc vít, chốt kẹp đã được siết chặt.
• Xem xét tình trạng mũi khoan: không cong, sứt mẻ hoặc mòn đầu.
• Kiểm tra dây điện, công tắc, hệ thống làm mát và bôi trơn hoạt động bình thường.

Chọn mũi khoan phù hợp:

• Lựa chọn mũi khoan có đường kính tương ứng với kích thước lỗ cần gia công (hole diameter of pipe).
• Với ống inox hoặc vật liệu cứng, nên sử dụng mũi khoan hợp kim hoặc mũi khoan cobalt để tăng độ bền và độ sắc.

Cố định ống cần khoan:

• Đặt ống lên bệ kẹp (pipe clamp / V-block).
• Căn chỉnh đúng vị trí cần khoan, sau đó siết chặt chấu kẹp để cố định ống chắc chắn.
• Đảm bảo ống không bị xoay hoặc dịch chuyển khi máy hoạt động.

2. Cài đặt thông số và vị trí khoan

• Điều chỉnh vị trí đầu khoan sao cho trùng với tâm lỗ cần khoan.
• Cài đặt tốc độ quay (rpm) phù hợp với vật liệu:
  • Thép carbon: tốc độ trung bình.
  • Inox: tốc độ chậm hơn, cần làm mát liên tục.
  • Nhôm hoặc nhựa: tốc độ cao hơn.
• Đặt độ sâu khoan nếu máy có chức năng giới hạn hành trình.

3. Tiến hành khoan

• Khởi động máy và cho mũi khoan tiếp xúc nhẹ với bề mặt ống để định tâm.
• Tăng dần lực tiến dao, không ép quá mạnh để tránh gãy mũi khoan.
• Sử dụng hệ thống làm mát hoặc dầu khoan trong suốt quá trình để giảm nhiệt và ma sát.
• Khi gần đến độ sâu yêu cầu, giảm tốc độ tiến để đảm bảo lỗ khoan mịn và không bị ba via.

4. Hoàn thiện sau khi khoan

• Ngắt nguồn điện hoặc tắt máy hoàn toàn trước khi tháo ống.
• Dùng chổi hoặc khí nén làm sạch phoi khoan và bề mặt ống.
• Kiểm tra kích thước và độ chính xác của lỗ khoan bằng thước đo hoặc calip.
• Nếu lỗ cần ren, tiếp tục thực hiện bước taro bằng bộ dụng cụ chuyên dụng.

5. Bảo dưỡng định kỳ

• Sau khi làm việc, lau sạch dầu và phoi bám trên máy.
• Kiểm tra tình trạng mũi khoan, bạc đỡ, ổ trục và dây curoa.
• Thêm dầu bôi trơn vào các vị trí chuyển động theo hướng dẫn của nhà sản xuất.
• Không để máy hoạt động liên tục quá lâu; nên cho máy nghỉ định kỳ để đảm bảo độ bền.

6. Lưu ý an toàn khi sử dụng

• Luôn đeo kính bảo hộ, găng tay và nút tai khi vận hành máy.
• Không mặc quần áo rộng hoặc mang trang sức khi đứng gần máy đang hoạt động.
• Không chạm tay vào mũi khoan hoặc ống ngay sau khi khoan vì nhiệt độ có thể cao.
• Tuyệt đối ngắt nguồn điện trước khi thay mũi khoan hoặc bảo dưỡng máy.

Thép Vinh Phú Phân Phối Chính Hãng Máy Khoan Ống MECH

Thép Vinh Phú tự hào là đơn vị phân phối chính hãng máy khoan ống MECH tại Việt Nam, cung cấp đa dạng các dòng máy khoan chất lượng cao, đáp ứng mọi nhu cầu gia công ống thép, ống inox và vật liệu kim loại trong ngành cơ khí – xây dựng.

Toàn bộ sản phẩm máy khoan ống MECH do Thép Vinh Phú cung cấp đều được bảo hành chính hãng, đảm bảo:

• Hiệu suất làm việc ổn định, khoan chính xác theo kích thước yêu cầu.
• Linh kiện, phụ kiện đạt tiêu chuẩn kỹ thuật từ nhà sản xuất MECH.
• Dịch vụ hậu mãi tận tâm, hỗ trợ kỹ thuật nhanh chóng.

Thép Vinh Phú cam kết mang đến sản phẩm chính hãng, giá cạnh tranh và giao hàng toàn quốc, giúp doanh nghiệp tối ưu hiệu quả sản xuất và tiết kiệm chi phí vận hành.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
