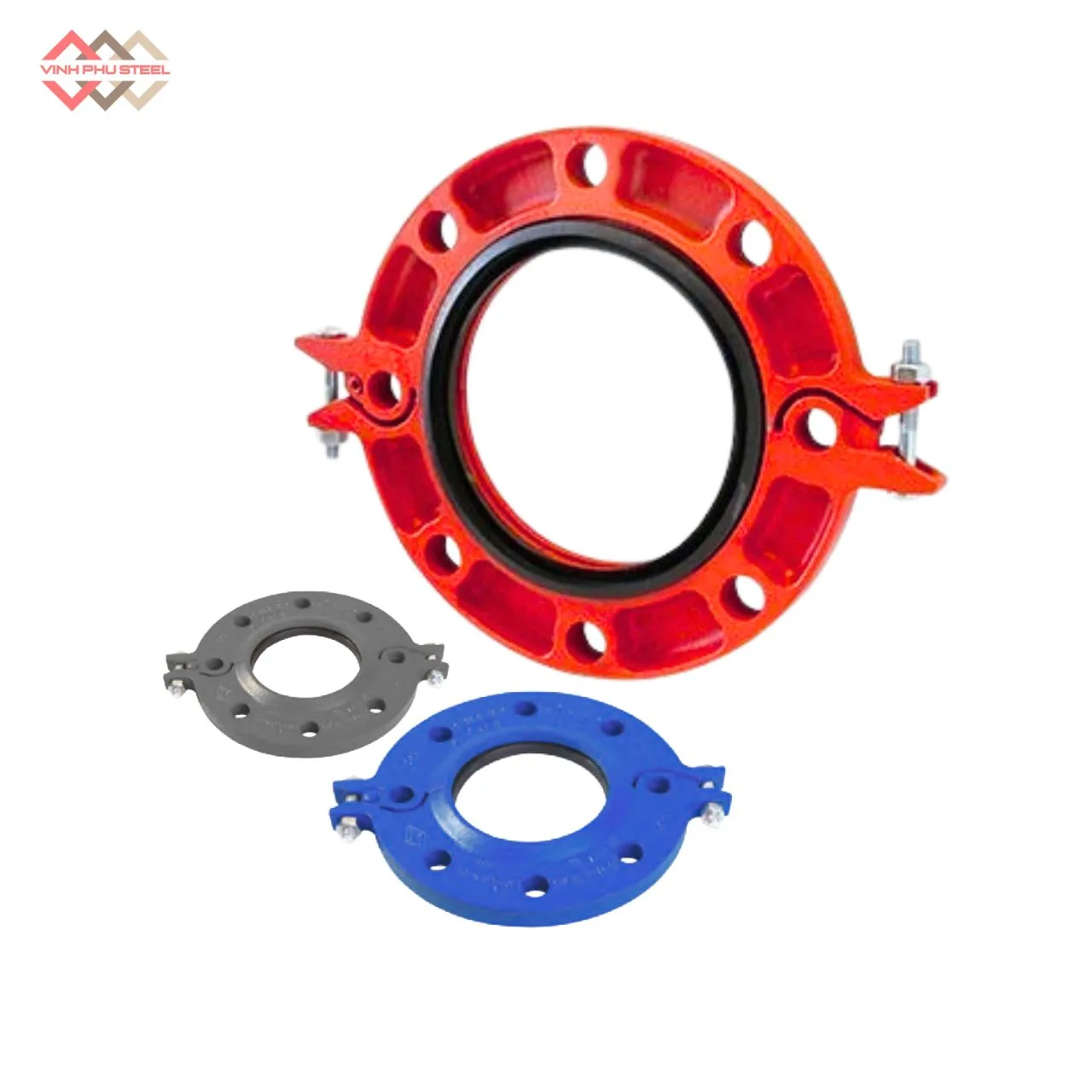

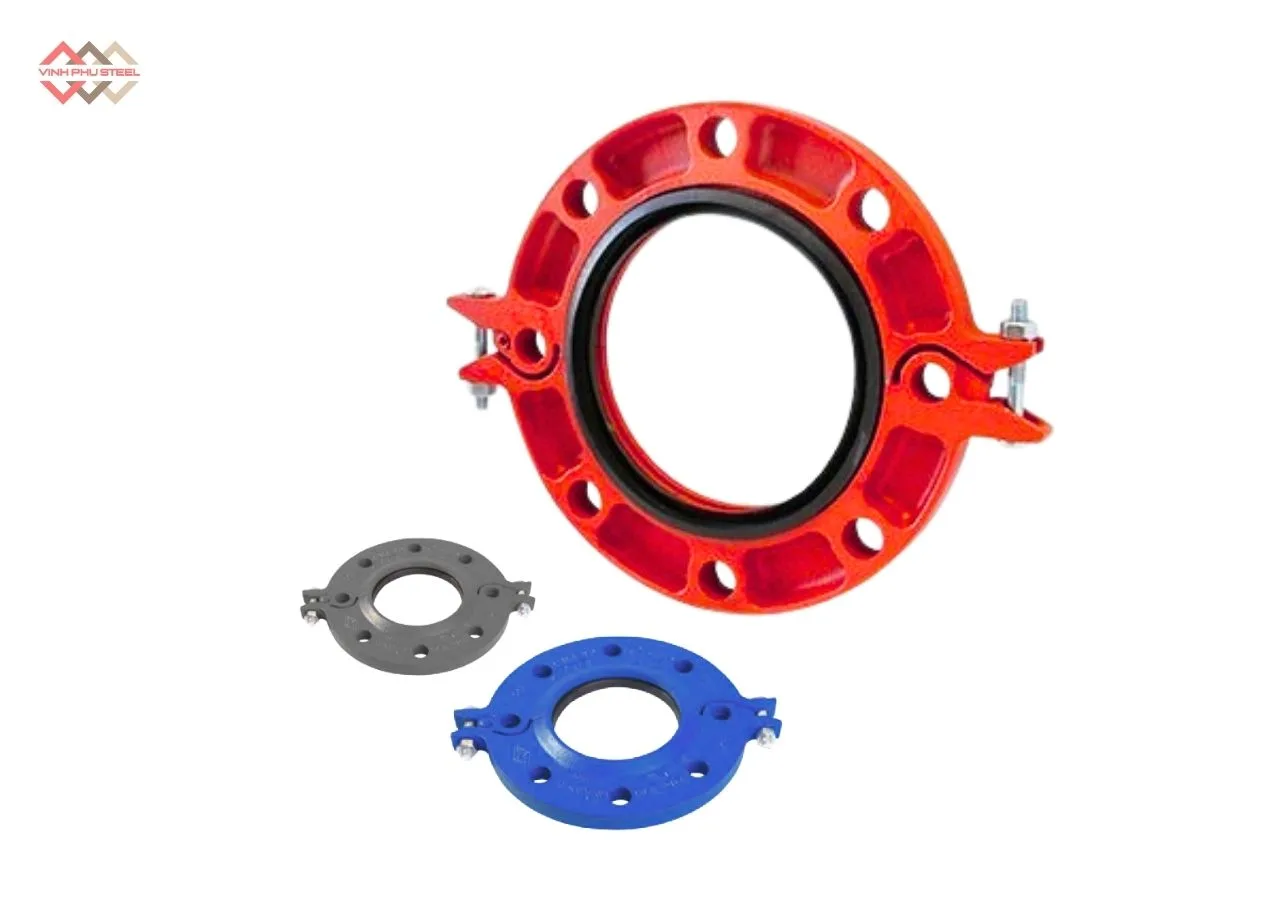

Mặt Bích Rãnh MECH – Groover Flange

Mô tả

Trong các hệ thống đường ống, việc đảm bảo kết nối nhanh chóng, an toàn và linh hoạt là yếu tố then chốt để vận hành hiệu quả. Mặt bích rãnh MECH (Groover Flange) ra đời nhằm đáp ứng nhu cầu này, mang lại giải pháp tối ưu cho việc lắp đặt và bảo trì hệ thống ống mà không cần hàn hay ren truyền thống.

Sản phẩm kết hợp thiết kế rãnh chính xác với vật liệu chất lượng cao, giúp tăng cường độ bền, khả năng chịu áp lực và chống ăn mòn, trở thành lựa chọn hàng đầu trong các ngành công nghiệp PCCC, HVAC, dầu khí, nước sạch và xử lý nước thải.

Mặt Bích Rãnh MECH – Groover Flange

Mặt bích rãnh MECH là loại mặt bích được thiết kế với rãnh xung quanh bề mặt, dùng để kết nối với ống hoặc phụ kiện thông qua khớp nối kiểu rãnh (grooved coupling). Thiết kế này cho phép lắp đặt nhanh chóng, linh hoạt và dễ bảo trì, đồng thời đảm bảo độ kín, khả năng chịu áp lực và chống ăn mòn trong các hệ thống đường ống công nghiệp.

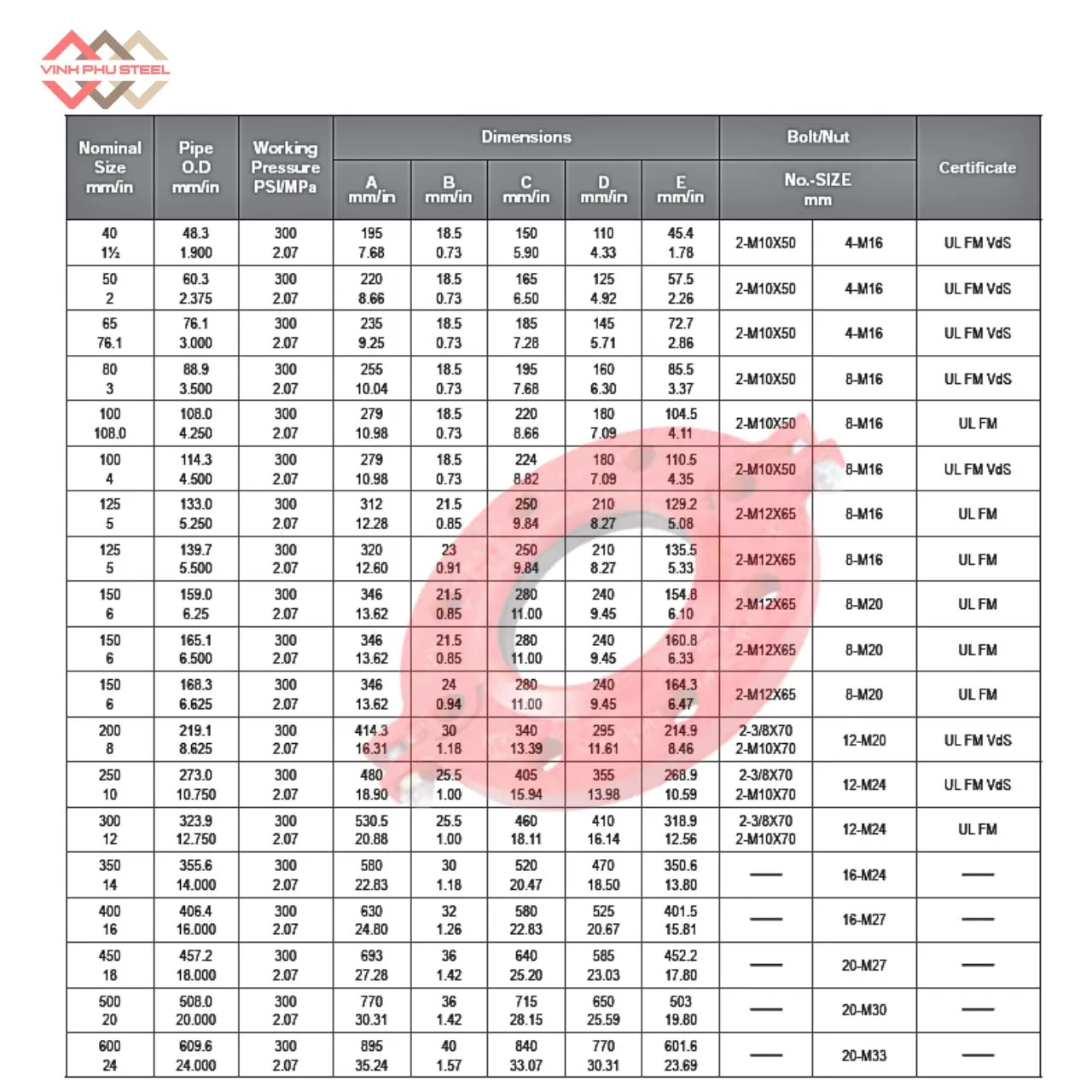

Thông Số Kỹ Thuật Mặt Bích Rãnh MECH

Thông số chính của Mặt bích nối rãnh Mech:

• Tên sản phẩm: Bít ống nối rãnh.
• Dải kích thước: Từ DN40 đến DN600
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh ống, nối ren trong cho nhánh phụ
• Áp suất làm việc: 300 – 362PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

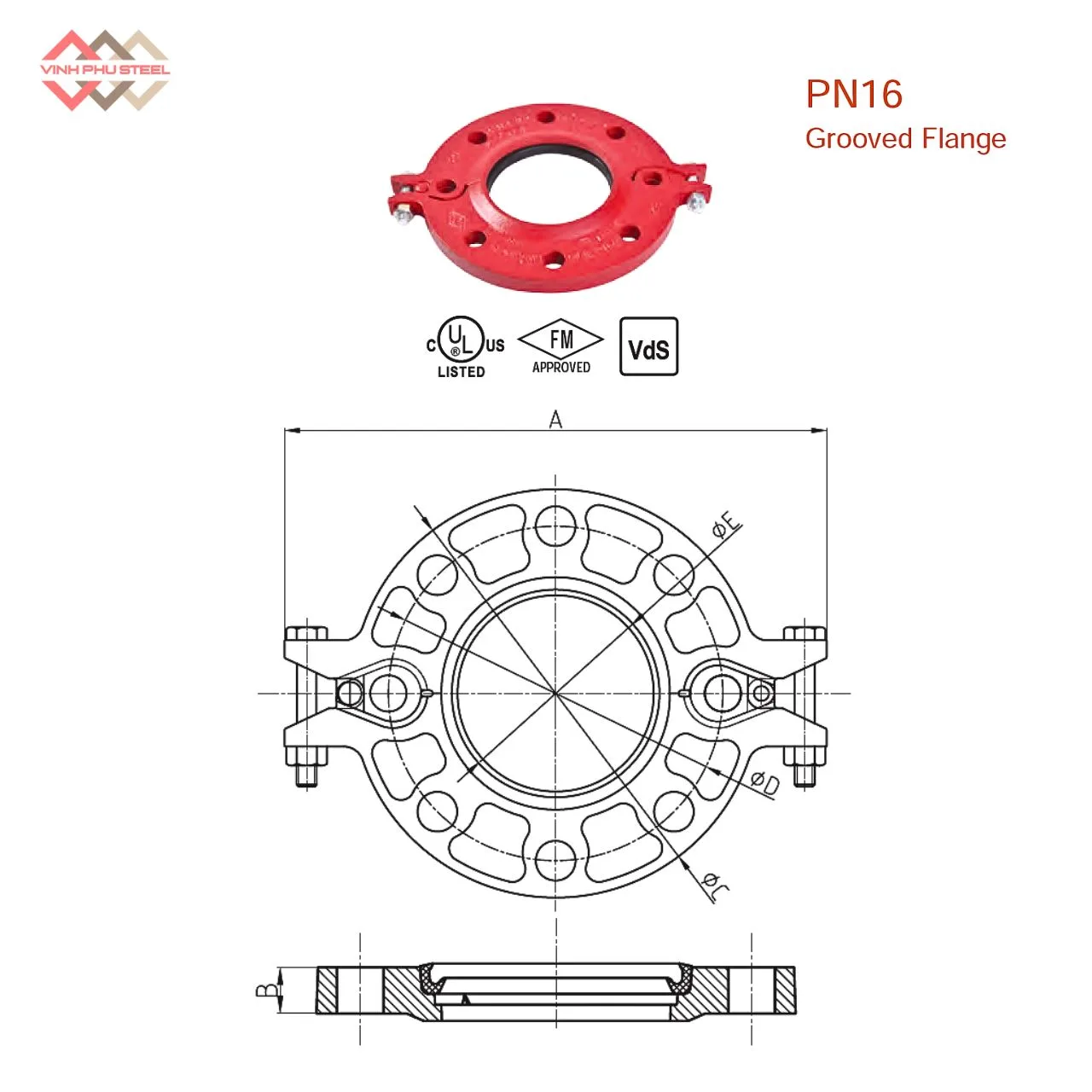

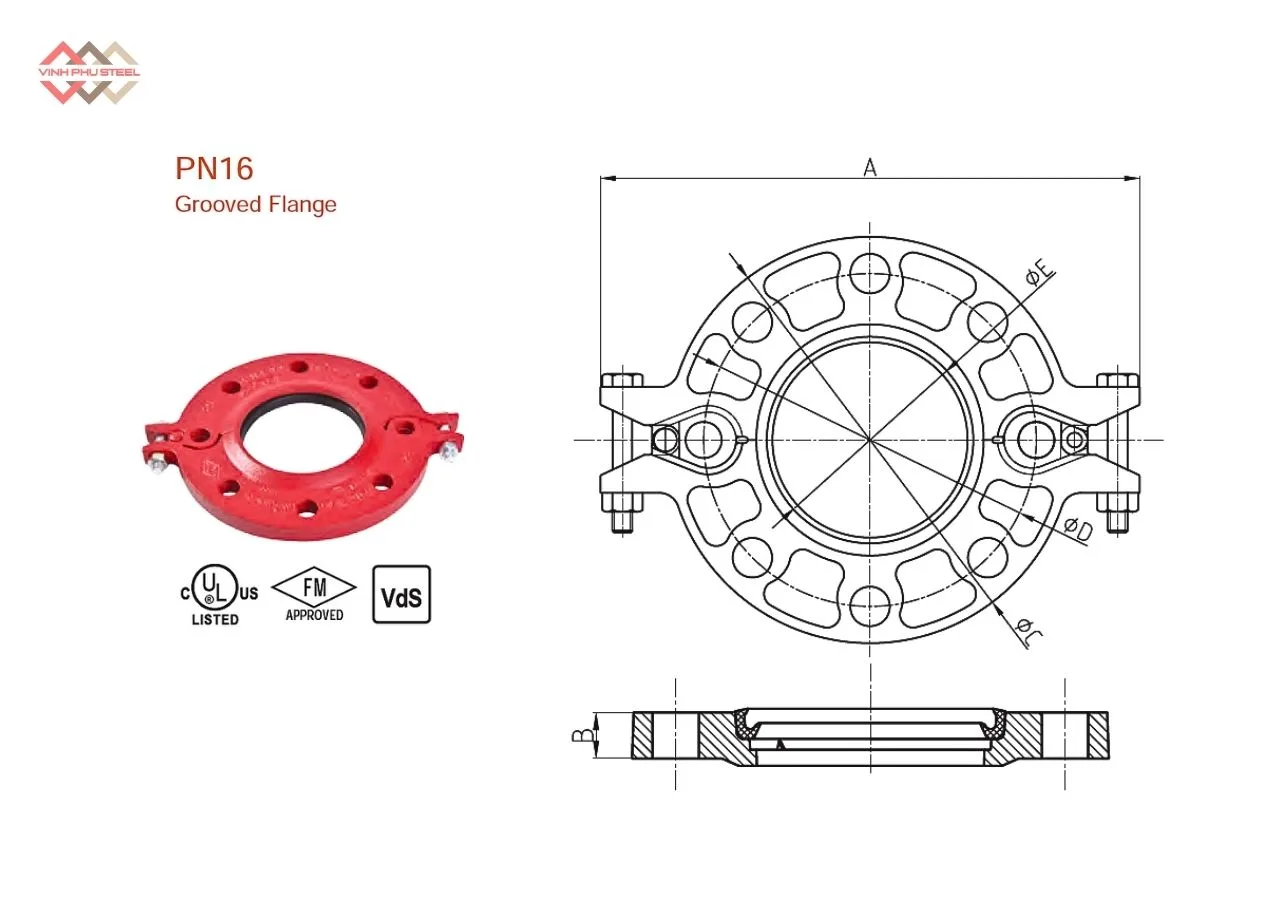

Cấu Tạo Mặt Bích Rãnh MECH

Mặt Bích Rãnh là phụ kiện nối ống dạng rãnh chuyên dụng, được thiết kế để liên kết chắc chắn các đoạn ống trong hệ thống công nghiệp, đảm bảo kín và chịu được áp lực cao. Cấu tạo của mặt bích rãnh MECH gồm các bộ phận chính sau:

1. Thân mặt bích (Flange Body):

   • Là phần chính, hình tròn hoặc hình đặc thù, có rãnh phía trong để kết nối với ống.
   • Thường chế tạo từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), đảm bảo độ bền cơ học và khả năng chịu áp lực.

2. Rãnh nối (Groove):

   • Rãnh được gia công chính xác để khớp với khớp nối rãnh (grooved coupling).
   • Đảm bảo liên kết chắc chắn, giảm thiểu rò rỉ và dễ dàng tháo lắp khi cần bảo trì.

3. Lỗ bắt bulông (Bolt Holes – nếu có):

   • Một số loại mặt bích rãnh có lỗ bulông để cố định với phụ kiện khác, tăng tính ổn định cho hệ thống.
   • Kích thước và số lượng lỗ theo tiêu chuẩn kỹ thuật tương ứng với áp suất và đường kính ống.

4. Bề mặt hoàn thiện (Surface Finish):

   • Bề mặt có thể là mặt đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng.
   • Giúp chống ăn mòn, tăng tuổi thọ và phù hợp với nhiều môi trường làm việc khác nhau.

Mặt Bích Nối Rãnh MECH là sự kết hợp giữa thân bích chắc chắn, rãnh chính xác và bề mặt bảo vệ, mang lại khả năng nối ống nhanh chóng, kín và chịu áp lực cao, thích hợp cho các hệ thống công nghiệp nước, khí, hơi và hóa chất.

Ưu Điểm Của Mặt Bích Rãnh MECH

Mặt Bích Nối Rãnh MECH là phụ kiện nối rãnh ống được thiết kế đặc biệt để đảm bảo kết nối chắc chắn, kín khít và dễ dàng lắp đặt trong các hệ thống công nghiệp. Dưới đây là những ưu điểm nổi bật của sản phẩm:

1. Liên kết chắc chắn, kín khít tuyệt đối:

• Rãnh nối của mặt bích được gia công chính xác, kết hợp với khớp nối rãnh chuyên dụng tạo liên kết ổn định giữa các đoạn ống.
• Giúp giảm thiểu rò rỉ chất lỏng hoặc khí, đảm bảo hệ thống vận hành an toàn và ổn định.

2. Tiết kiệm thời gian lắp đặt và bảo trì:

• Cơ chế rãnh giúp lắp đặt nhanh chóng, không cần hàn hay dùng bulông quá phức tạp.
• Việc tháo lắp để bảo trì, thay thế hoặc kiểm tra định kỳ trở nên dễ dàng, giảm chi phí nhân công và thời gian vận hành.

3. Khả năng chịu áp lực và va đập cao:

• Thân bích làm từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), đảm bảo chịu được áp lực lớn, va đập mạnh và rung lắc trong quá trình vận hành.
• Phù hợp với các hệ thống áp lực cao như nước, khí, hơi, dầu khí và các ứng dụng công nghiệp nặng.

4. Đa dạng vật liệu và hoàn thiện bề mặt:

• Các tùy chọn bề mặt gồm bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng, giúp chống ăn mòn, tăng tuổi thọ và phù hợp với nhiều môi trường làm việc khác nhau, từ môi trường nước, hóa chất đến ngoài trời.

5. Ứng dụng linh hoạt, phù hợp nhiều hệ thống:

• Dùng trong các hệ thống cấp thoát nước, nước thải, dẫn khí, hơi, dầu khí, hóa chất.
• Thích hợp cho các công trình dân dụng và công nghiệp, từ nhà máy, kho bãi, hệ thống PCCC đến các hệ thống xử lý hóa chất hoặc năng lượng.

6. An toàn và ổn định lâu dài:

• Thiết kế rãnh chuẩn giúp giảm thiểu rủi ro rò rỉ hoặc hư hỏng, đảm bảo vận hành ổn định trong thời gian dài.
• Giúp hệ thống đường ống duy trì hiệu suất tối ưu, giảm thiểu sự cố và chi phí bảo trì.

Ứng Dụng Của Mặt Bích Rãnh MECH

Mặt Bích Nối Rãnh MECH là phụ kiện nối ống dạng rãnh chuyên dụng, mang lại khả năng kết nối nhanh chóng, chắc chắn và kín khít trong nhiều hệ thống công nghiệp và dân dụng. Các ứng dụng nổi bật bao gồm:

1. Hệ thống cấp thoát nước và xử lý nước thải:

• Kết nối các đoạn ống trong hệ thống nước sạch, nước sinh hoạt, nước thải công nghiệp.
• Phân nhánh, nối dài hoặc thay thế ống dễ dàng mà không làm gián đoạn vận hành.

2. Hệ thống dẫn khí và hơi:

• Ứng dụng trong các nhà máy, xưởng sản xuất, hệ thống HVAC để dẫn khí, hơi nóng hoặc hơi công nghiệp.
• Tạo nhánh, nối ống an toàn và hiệu quả, kiểm soát áp lực và lưu lượng.

3. Ngành hóa chất và dầu khí:

• Dùng trong các hệ thống dẫn hóa chất, dung dịch, dầu mỡ hoặc khí đặc thù.
• Vật liệu và bề mặt hoàn thiện giúp chống ăn mòn, chịu được môi trường hóa chất khắc nghiệt.

4. Hệ thống phòng cháy chữa cháy (PCCC):

• Kết nối các van, đầu phun và ống dẫn trong hệ thống PCCC.
• Đảm bảo vận hành nhanh chóng, phân phối nước hoặc khí hiệu quả trong tình huống khẩn cấp.

5. Các công trình công nghiệp và dân dụng khác:

• Dùng trong các nhà máy, kho bãi, nhà xưởng, bể chứa, nồi hơi và các hệ thống năng lượng.
• Phù hợp với các dự án cần lắp đặt nhanh, bảo trì thuận tiện và chịu được áp lực cao.

6. Bảo trì, kiểm tra và vận hành định kỳ:

• Cấu tạo rãnh giúp tháo lắp dễ dàng, thuận tiện cho việc bảo trì, vệ sinh hoặc kiểm tra định kỳ mà không cần cắt hoặc hàn ống.

Mặt Bích Rãnh MECH là giải pháp linh hoạt, hiệu quả và an toàn cho hầu hết các hệ thống đường ống công nghiệp và dân dụng, đặc biệt là những hệ thống yêu cầu kết nối nhanh, kín và chịu áp lực cao.

Hướng Dẫn Lắp Đặt Mặt Bích Rãnh MECH

Lắp đặt Mặt Bích Nối Rãnh MECH đúng kỹ thuật đảm bảo kết nối chắc chắn, kín khít và dễ dàng bảo trì hệ thống đường ống.

1. Chuẩn bị trước khi lắp đặt:

• Kiểm tra mặt bích rãnh và khớp nối rãnh không bị nứt, móp, gỉ sét hoặc hư hỏng.
• Vệ sinh bề mặt ống và rãnh mặt bích, loại bỏ cặn bẩn, dầu mỡ và gỉ sét.
• Chuẩn bị dụng cụ cần thiết: cờ lê, mỏ lết, vòng đệm hoặc băng ren PTFE (nếu cần).

2. Xác định vị trí lắp đặt:

• Chọn vị trí kết nối các đoạn ống, đảm bảo khoảng cách đủ để thao tác và bảo trì sau này.
• Kiểm tra hướng dòng chảy và đảm bảo rãnh mặt bích thẳng hàng với khớp nối rãnh.

3. Thao tác lắp đặt:

• Bước 1: Lắp khớp nối rãnh (grooved coupling) vào đầu ống và mặt bích. Khớp nối rãnh giúp liên kết chắc chắn giữa ống và mặt bích.
• Bước 2: Lắp Mặt Bích Rãnh MECH vào khớp nối rãnh, đảm bảo rãnh và ống khít nhau.
• Bước 3: Siết chặt vòng đai khớp nối rãnh vừa đủ lực để đảm bảo kín, tránh quá lực gây nứt hoặc hư hỏng.
• Bước 4: Kiểm tra căn chỉnh hướng và vị trí của mặt bích, đảm bảo không cản trở dòng chảy hoặc các phụ kiện khác.

4. Kiểm tra sau lắp đặt:

• Mở từ từ nguồn chất lỏng hoặc khí, quan sát hiện tượng rò rỉ tại khớp nối rãnh.
• Nếu phát hiện rò rỉ, tắt hệ thống, kiểm tra bề mặt rãnh và gioăng, sau đó siết lại hoặc thay thế phụ kiện nếu cần.
• Kiểm tra định kỳ để duy trì hiệu suất và tuổi thọ của hệ thống.

5. Lưu ý quan trọng:

• Không siết quá mạnh gây hư hỏng rãnh hoặc mặt bích.
• Lựa chọn vật liệu mặt bích và khớp nối phù hợp với áp lực, nhiệt độ và môi trường làm việc.
• Bảo trì định kỳ giúp giảm rủi ro rò rỉ và đảm bảo hệ thống vận hành ổn định.

Những Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Mặt Bích Rãnh MECH là phụ kiện nối ống hiệu quả, nhưng trong quá trình lắp đặt và vận hành vẫn có thể gặp một số vấn đề. Việc nắm rõ các vấn đề này giúp bảo trì nhanh chóng, đảm bảo hệ thống hoạt động ổn định và an toàn.

1. Rò rỉ tại khớp nối rãnh

• Nguyên nhân: Khớp nối rãnh không khít, gioăng hoặc băng ren PTFE chưa được lắp đúng cách, hoặc mặt bích bị hư hỏng.
• Biện pháp khắc phục:
  • Tắt hệ thống và tháo mặt bích ra.
  • Vệ sinh bề mặt rãnh, gioăng và khớp nối.
  • Lắp lại khớp nối rãnh, đảm bảo siết vừa đủ lực.
  • Thay thế gioăng hoặc mặt bích bị hư hỏng nếu cần.

2. Lắp đặt không đúng hướng hoặc lệch vị trí

• Nguyên nhân: Mặt bích rãnh không thẳng hàng với ống hoặc không đúng hướng dòng chảy.
• Biện pháp khắc phục:
  • Xác định hướng dòng chảy và vị trí chuẩn trước khi lắp.
  • Tháo và căn chỉnh lại mặt bích cho đúng vị trí và hướng.

3. Siết quá lực làm hỏng rãnh hoặc thân bích

• Nguyên nhân: Dùng lực quá mạnh khi siết khớp nối rãnh.
• Biện pháp khắc phục:
  • Sử dụng lực vừa đủ, tuân theo hướng dẫn kỹ thuật của nhà sản xuất.
  • Nếu rãnh hoặc mặt bích bị nứt, thay thế bằng phụ kiện mới chính hãng.

4. Khó tháo lắp sau thời gian dài sử dụng

• Nguyên nhân: Bề mặt rãnh bị đóng cặn, gỉ sét hoặc khớp nối rãnh bị cố định quá chặt.
• Biện pháp khắc phục:
  • Sử dụng dung dịch chống gỉ hoặc bôi trơn khớp nối trước khi tháo.
  • Tháo nhẹ nhàng bằng dụng cụ phù hợp để tránh hư hỏng phụ kiện.

5. Giảm hiệu suất dòng chảy hoặc tắc nghẽn

• Nguyên nhân: Cặn bẩn hoặc vật liệu rơi vào rãnh, hoặc mặt bích lắp lệch hướng.
• Biện pháp khắc phục:
  • Vệ sinh rãnh và đường ống định kỳ.
  • Kiểm tra hướng lắp đặt và điều chỉnh lại nếu cần.

6. Không phù hợp với áp suất hoặc môi trường làm việc

• Nguyên nhân: Lựa chọn vật liệu mặt bích không đúng với áp lực hoặc môi trường hóa chất/ăn mòn.
• Biện pháp khắc phục:
  • Kiểm tra thông số kỹ thuật của mặt bích trước khi lắp đặt.
