Mặt Bích Nối Rãnh WPT – Grooved Flange Adapter

Mô tả

Trong các hệ thống đường ống công nghiệp và PCCC hiện nay, việc lựa chọn phụ kiện kết nối đóng vai trò rất quan trọng để đảm bảo độ bền, tính an toàn và dễ dàng bảo trì. Bên cạnh các loại mặt bích hàn hay ren truyền thống, mặt bích nối rãnh ngày càng được sử dụng phổ biến nhờ khả năng lắp đặt nhanh, tiết kiệm thời gian và phù hợp với nhiều tiêu chuẩn quốc tế.

Chính vì vậy, bài viết này sẽ giúp bạn hiểu rõ mặt bích nối rãnh là gì, cấu tạo, ưu điểm và ứng dụng thực tế, từ đó dễ dàng lựa chọn loại phụ kiện phù hợp cho công trình.

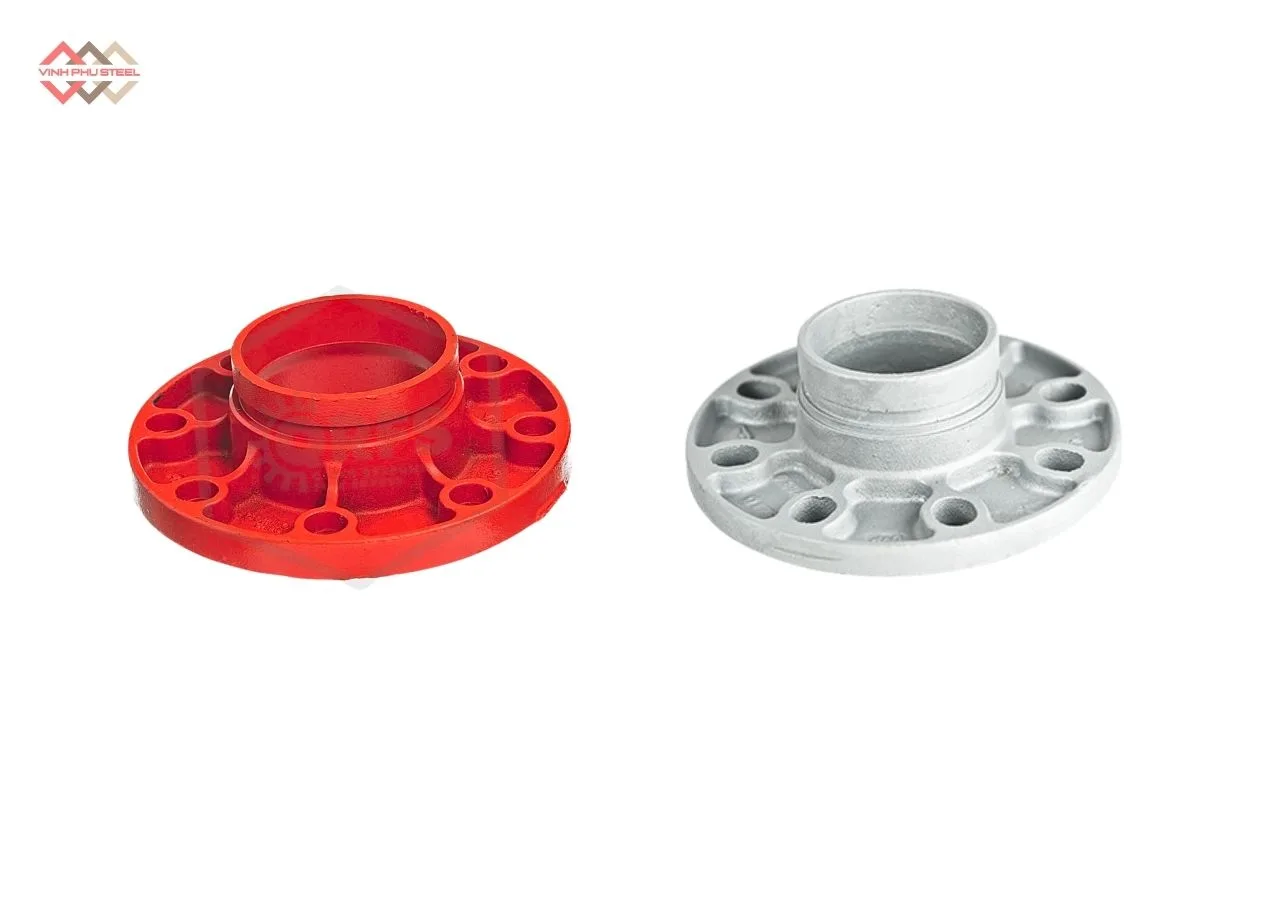

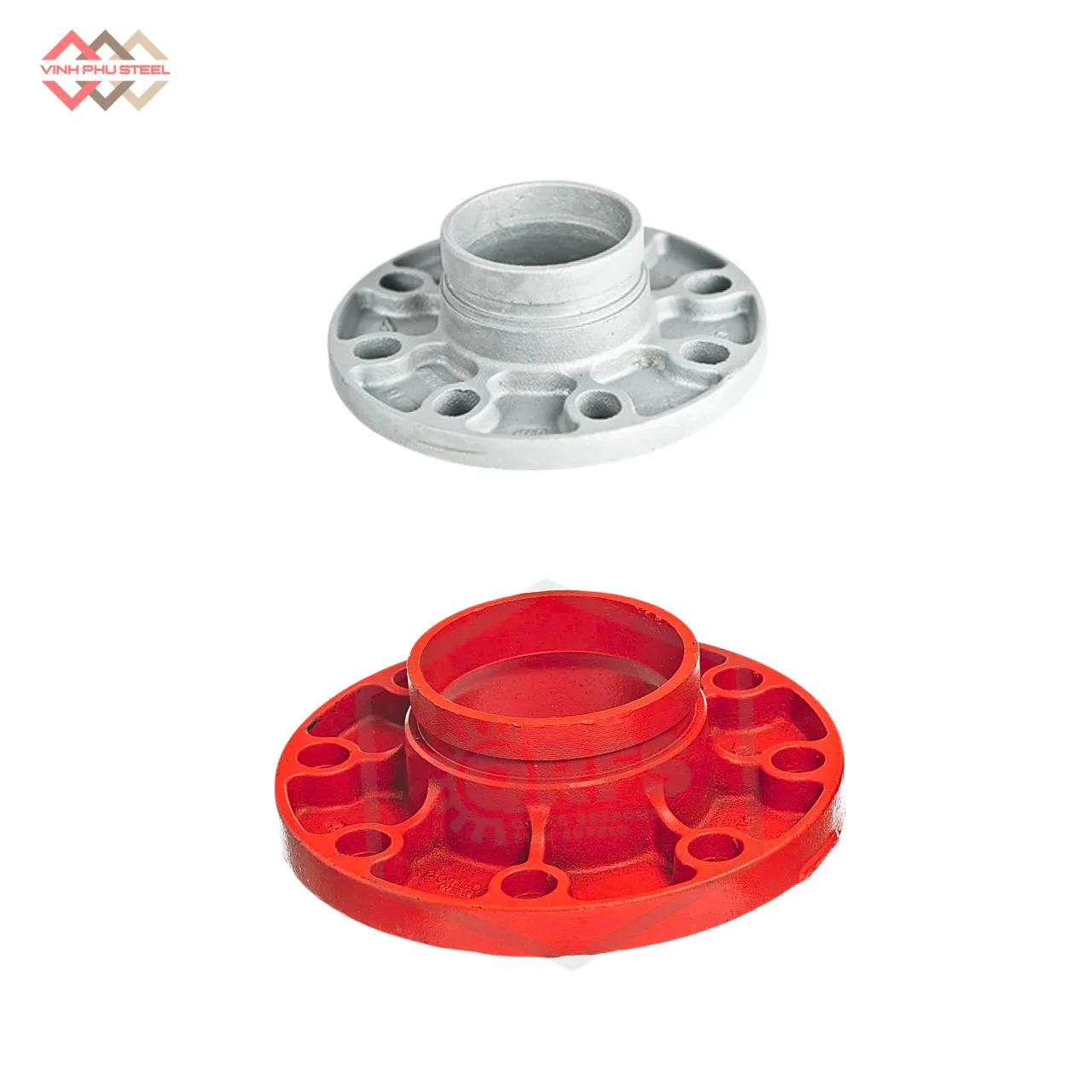

Mặt bích nối rãnh WPT – Grooved flange adapter

Mặt bích nối rãnh WPT (tiếng Anh: Grooved Flange Adapter) là một loại phụ kiện dùng trong hệ thống đường ống, có nhiệm vụ kết nối ống thép rãnh (grooved pipe) với các thiết bị, van, phụ kiện hoặc đường ống sử dụng mối nối mặt bích tiêu chuẩn (như ANSI, DIN, JIS…).

Phụ kiện này được thiết kế với:

• Một đầu nối rãnh: để liên kết với ống hoặc phụ kiện rãnh thông qua khớp nối (grooved coupling).
• Một đầu mặt bích: để kết nối trực tiếp với mặt bích của thiết bị hay phụ kiện khác.

Nhờ vậy, mặt bích nối rãnh đóng vai trò là bộ chuyển đổi linh hoạt giữa hệ thống ống nối rãnh và hệ thống sử dụng mặt bích truyền thống.

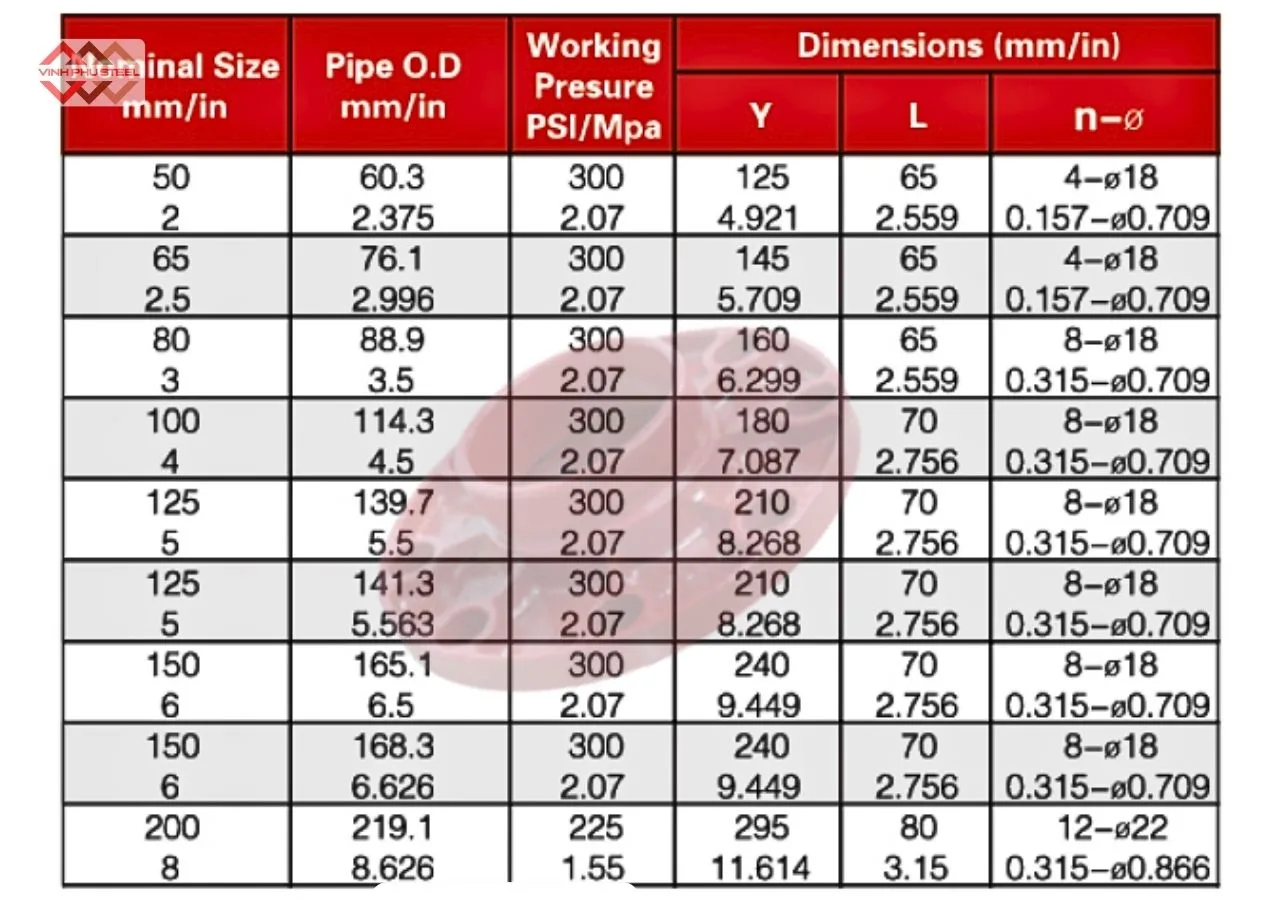

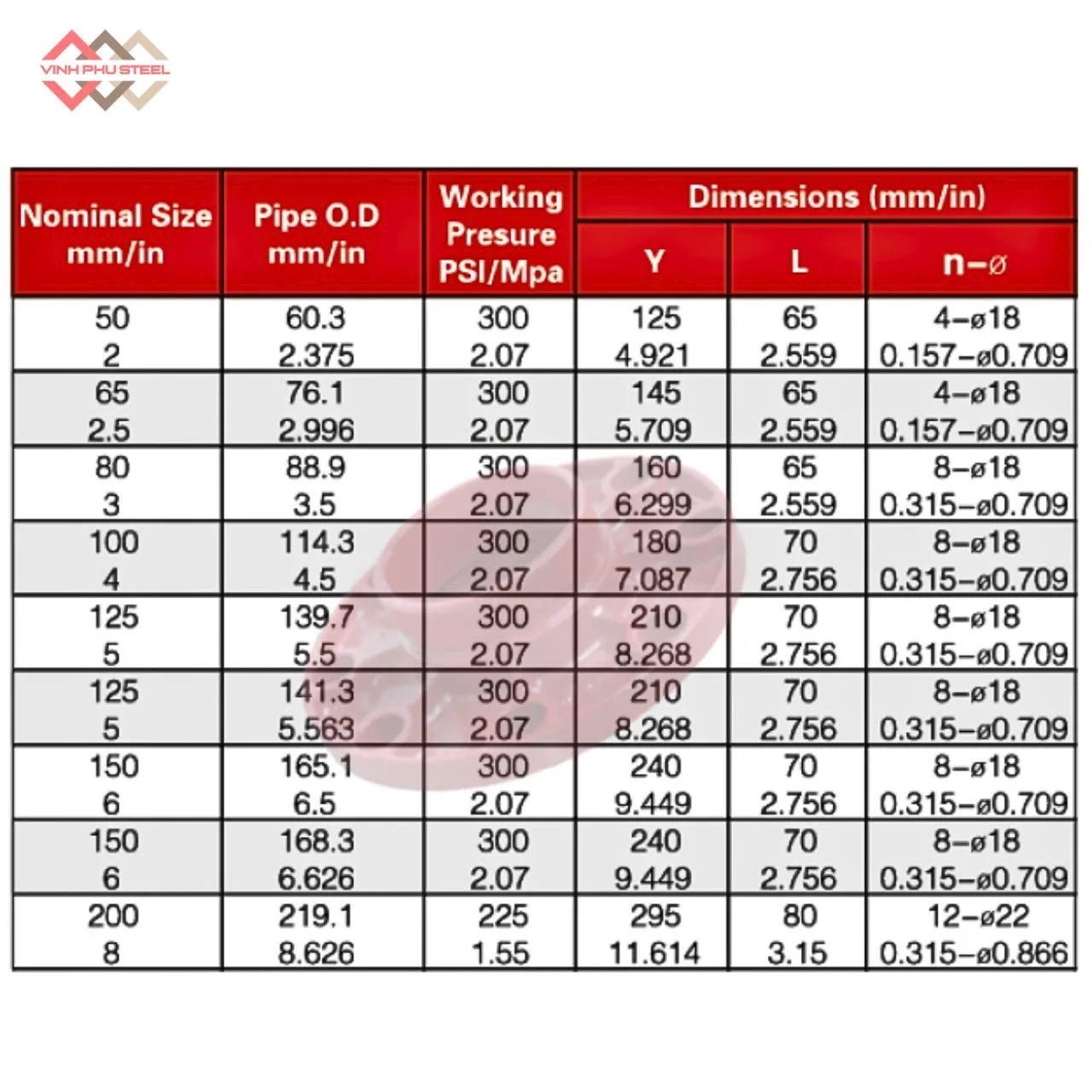

Thông số kỹ thuật mặt bích nối rãnh WPT

• Tên sản phẩm: Mặt bích nối rãnh (Grooved Flange Adapter)
• Thương hiệu: WPT – Trung Quốc
• Kích thước chính – nhánh rẽ (Outlet size): Từ DN50 đến DN200
• Vật liệu thân: Gang cầu (gang dẻo)
• Lớp phủ bề mặt: Sơn epoxy tĩnh điện
• Kiểu kết nối nhánh: Rãnh (Grooved)
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Nhà phân phối: Thép Vinh Phú

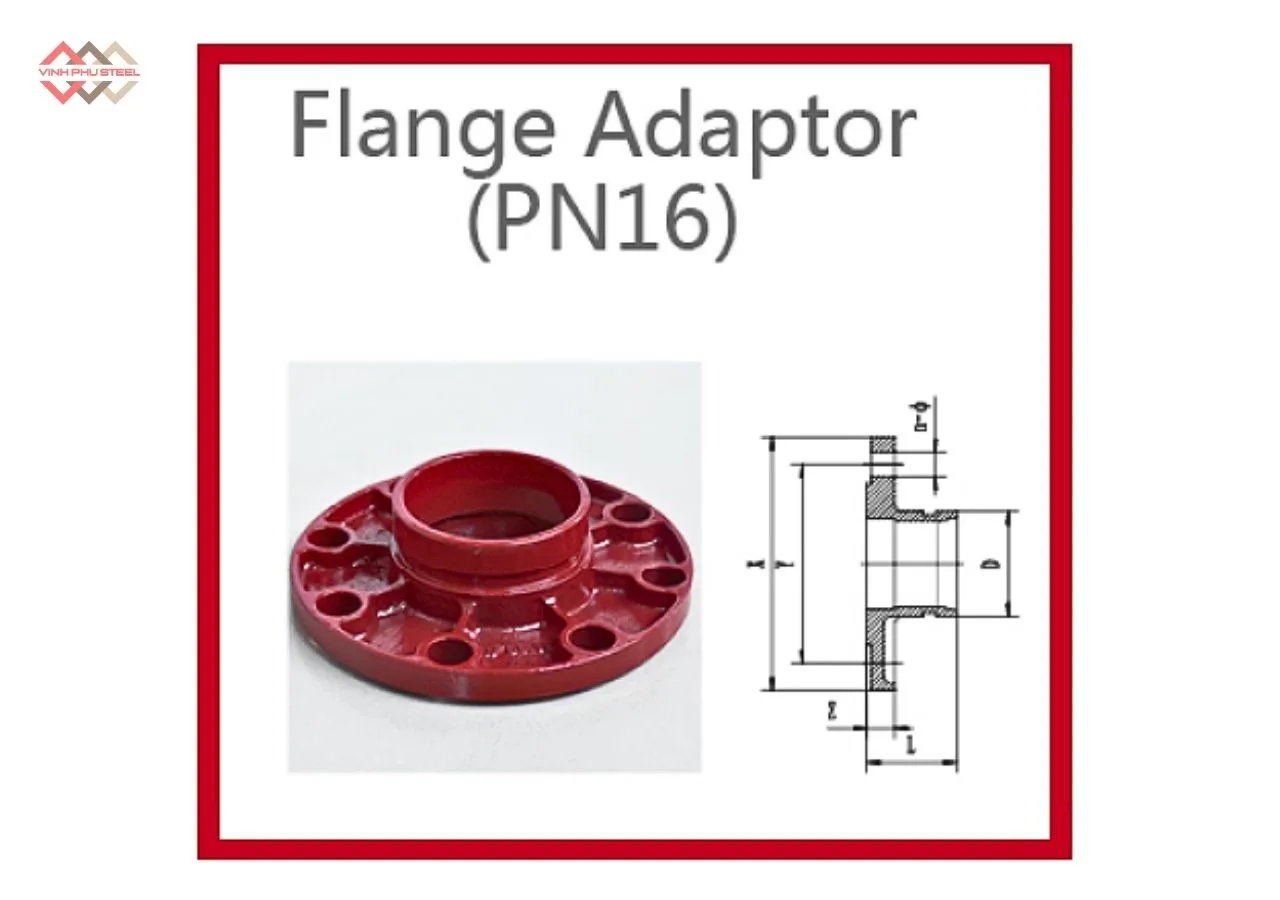

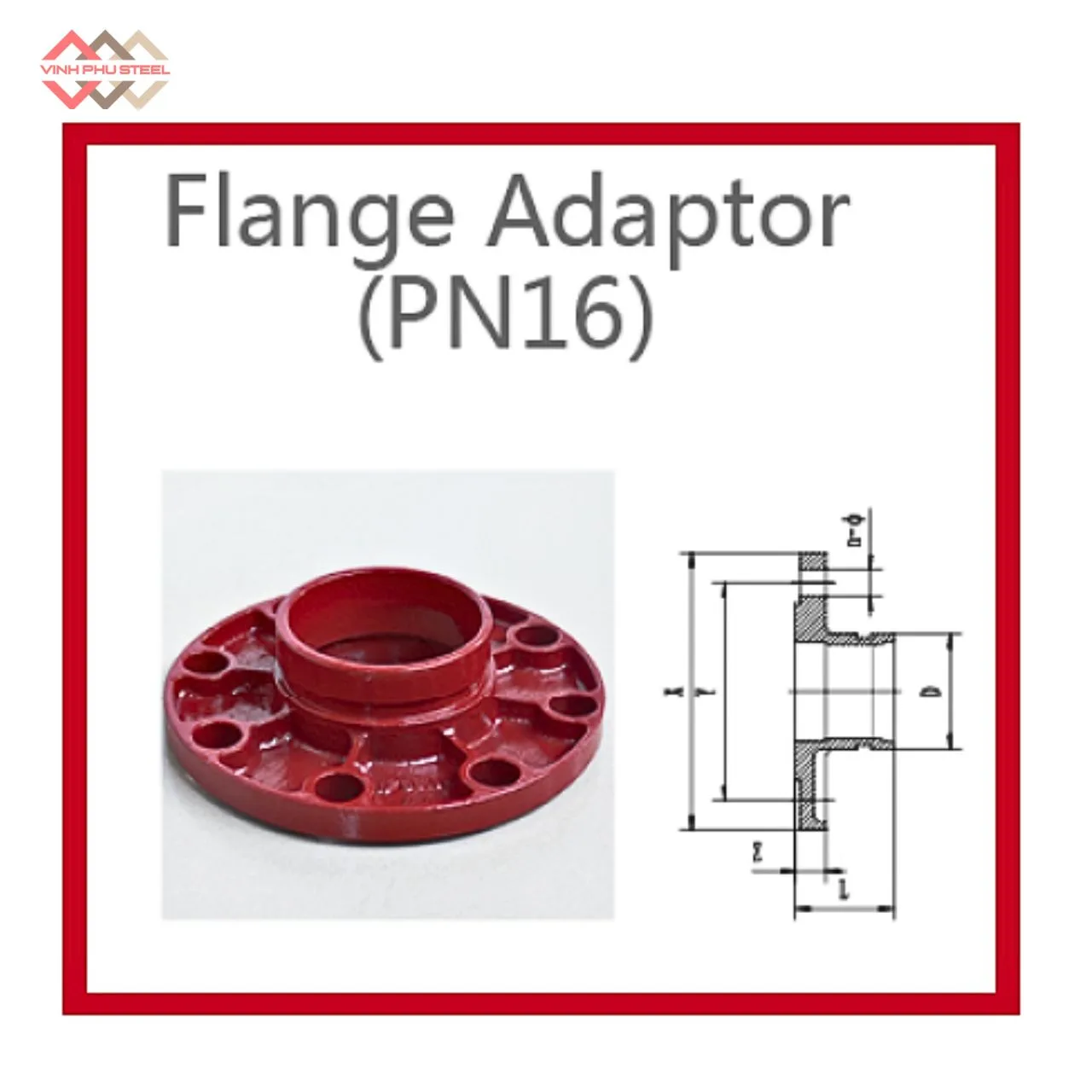

Cấu tạo mặt bích nối rãnh WPT

Mặt bích nối rãnh WPT (Grooved Flange Adapter) được sản xuất bằng thép carbon, gang dẻo hoặc thép không gỉ, và thường phủ sơn epoxy chống gỉ. Cấu tạo cơ bản gồm:

1. Phần đầu rãnh (Grooved End)

   • Có rãnh tròn theo tiêu chuẩn (AWWA C606, ISO, JIS…).
   • Dùng để liên kết với ống hoặc phụ kiện ống rãnh bằng khớp nối (grooved coupling).
   • Giúp lắp đặt nhanh chóng, không cần hàn hay ren.

2. Thân mặt bích (Flange Body)

   • Phần trung gian nối giữa đầu rãnh và mặt bích.
   • Chịu lực chính khi hệ thống vận hành.
   • Được gia công chắc chắn, đảm bảo độ kín và an toàn.

3. Mặt bích tiêu chuẩn (Flange End)

   • Có lỗ bulong theo tiêu chuẩn quốc tế (ANSI, DIN, JIS, BS…).
   • Cho phép kết nối trực tiếp với van, bơm, đồng hồ lưu lượng hoặc các phụ kiện đường ống khác.
   • Đảm bảo tính tương thích cao với nhiều thiết bị công nghiệp.

4. Lớp phủ bảo vệ

   • Phủ sơn epoxy hoặc mạ kẽm nhúng nóng.
   • Tăng khả năng chống ăn mòn, kéo dài tuổi thọ trong môi trường ẩm ướt hoặc hệ thống PCCC.

Hướng dẫn cách đấu nối mặt bích nối rãnh WPT

Việc lắp đặt mặt bích nối rãnh WPT tương đối đơn giản, nhanh chóng và không cần hàn, phù hợp cho các hệ thống đường ống công nghiệp, HVAC hay PCCC. Các bước cơ bản như sau:

1. Chuẩn bị dụng cụ và phụ kiện

• Ống thép đã gia công rãnh theo tiêu chuẩn.
• Mặt bích nối rãnh đúng kích thước và tiêu chuẩn (ANSI, DIN, JIS…).
• Khớp nối rãnh (grooved coupling), gioăng cao su (gasket), bulong – đai ốc.
• Dụng cụ siết lực (cờ lê lực, mỏ lết…).

2. Lắp đầu rãnh với ống

• Đưa phần đầu rãnh của mặt bích nối rãnh vào ống đã được cắt và gia công rãnh.
• Đặt gioăng cao su đúng vị trí để đảm bảo độ kín khít.
• Dùng khớp nối rãnh (grooved coupling) để cố định đầu rãnh với ống.

3. Liên kết mặt bích

• Đặt mặt bích nối rãnh đối diện với mặt bích tiêu chuẩn của thiết bị (van, bơm, đồng hồ…).
• Căn chỉnh lỗ bulong của hai mặt bích trùng khớp.
• Đặt gioăng làm kín (nếu cần).

4. Siết chặt bulong

• Lắp bulong – đai ốc theo đường chéo để mặt bích ép đều, tránh lệch hoặc hở.
• Dùng cờ lê lực siết chặt theo mô-men khuyến cáo của nhà sản xuất.
• Kiểm tra lại độ khít và độ đồng trục của mối nối.

5. Kiểm tra vận hành

• Sau khi lắp đặt, tiến hành thử áp lực hoặc chạy thử hệ thống.
• Quan sát vị trí mặt bích để phát hiện rò rỉ, rung lắc.
• Nếu có sự cố, điều chỉnh lại lực siết hoặc thay gioăng.

Những vấn đề thường gặp mặt bích nối rãnh và cách khắc phục

Mặc dù mặt bích nối rãnh WPT có ưu điểm lắp đặt nhanh và dễ dàng, nhưng trong thực tế thi công, nếu không tuân thủ đúng quy trình thì vẫn có thể gặp một số sự cố sau:

1. Rò rỉ tại vị trí mối nối

• Nguyên nhân: gioăng cao su đặt sai vị trí, bề mặt rãnh hoặc mặt bích không sạch, bulong siết chưa đều lực.
• Cách khắc phục:
  • Vệ sinh kỹ bề mặt tiếp xúc trước khi lắp đặt.
  • Kiểm tra gioăng, thay mới nếu bị biến dạng hoặc hư hỏng.
  • Siết bulong theo đường chéo, đảm bảo lực đều nhau.

2. Sai lệch tâm giữa hai mặt bích

• Nguyên nhân: đường ống không được căn chỉnh chính xác, lắp đặt vội vàng.
• Cách khắc phục:
  • Điều chỉnh lại vị trí đường ống để đảm bảo hai mặt bích đồng trục.
  • Sử dụng dụng cụ căn chỉnh chuyên dụng trước khi siết chặt bulong.

3. Biến dạng hoặc nứt mặt bích

• Nguyên nhân: dùng lực siết quá lớn, sử dụng bulong – đai ốc không đúng chuẩn, vật liệu kém chất lượng.
• Cách khắc phục:
  • Siết bulong theo mô-men xoắn khuyến cáo.
  • Luôn sử dụng bulong và phụ kiện đúng tiêu chuẩn.
  • Chọn sản phẩm mặt bích nối rãnh chính hãng, có lớp phủ chống gỉ.

4. Ăn mòn sau thời gian sử dụng

• Nguyên nhân: môi trường ẩm ướt, nước có hóa chất, hoặc sơn phủ bảo vệ bị bong tróc.
• Cách khắc phục:
  • Thường xuyên kiểm tra tình trạng bề mặt.
  • Bảo trì định kỳ, sơn lại lớp phủ epoxy nếu cần.
  • Ưu tiên sử dụng mặt bích nối rãnh mạ kẽm nhúng nóng hoặc bằng thép không gỉ trong môi trường khắc nghiệt.

Ưu điểm của mặt bích nối rãnh WPT (Grooved Flange Adapter)

Trong các hệ thống đường ống hiện đại, mặt bích nối rãnh hay còn gọi là grooved flange adapter là giải pháp kết nối thay thế mặt bích hàn hoặc ren truyền thống. Sản phẩm này mang đến nhiều ưu điểm vượt trội:

1. Thi công nhanh chóng, không cần hàn

• Mặt bích nối rãnh (grooved flange) được thiết kế đặc biệt để liên kết trực tiếp với ống rãnh thông qua khớp nối rãnh (grooved coupling), giúp quá trình lắp đặt đơn giản và tiết kiệm thời gian.
• Không yêu cầu hàn cố định, giảm thiểu rủi ro trong thi công và tiết kiệm chi phí nhân công.

2. Dễ dàng tháo lắp và bảo trì

• Nhờ thiết kế dạng grooved flange adapter, người sử dụng có thể tháo lắp nhanh chóng khi cần thay thế van, bơm hay phụ kiện khác.
• Không cần tháo rời toàn bộ đường ống, giúp bảo trì thuận tiện hơn nhiều so với mặt bích hàn.

3. Độ kín khít và an toàn cao

• Khi lắp đặt, mặt bích grooved sử dụng gioăng cao su chuyên dụng và bulong tiêu chuẩn để tạo mối nối chắc chắn.
• Đảm bảo hệ thống không bị rò rỉ nước, khí hay dầu, thích hợp cho cả hệ thống PCCC, HVAC và công nghiệp.

4. Khả năng kết nối linh hoạt

• Grooved flange adapter hoạt động như một phụ kiện trung gian, giúp kết nối ống thép rãnh với các thiết bị, máy bơm hoặc van có chuẩn mặt bích ANSI, DIN, JIS.
• Nâng cao khả năng tương thích giữa các hệ thống ống và thiết bị khác nhau.

5. Tiết kiệm chi phí và thời gian

• Sử dụng phụ kiện nối rãnh giúp giảm chi phí vật tư hàn, nhân công và thời gian thi công.
• Hạn chế tối đa sự cố phát sinh, nhờ đó tiết kiệm chi phí vận hành lâu dài.

6. Bền bỉ, tuổi thọ cao

• Mặt bích nối rãnh thường được chế tạo từ thép carbon, inox hoặc gang dẻo, phủ lớp epoxy hoặc mạ kẽm nhúng nóng chống ăn mòn.
• Có thể chịu áp lực cao và hoạt động bền bỉ trong nhiều điều kiện môi trường khắc nghiệt.

Ứng dụng của mặt bích nối rãnh WPT (Grooved Flange Adapter)

Nhờ cấu tạo đơn giản, dễ lắp đặt và độ bền cao, mặt bích nối rãnh được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt ở những nơi yêu cầu kết nối nhanh – an toàn – tiết kiệm chi phí. Một số ứng dụng tiêu biểu:

1. Hệ thống PCCC (Phòng cháy chữa cháy)

• Trong hệ thống đường ống cứu hỏa, grooved flange adapter được dùng để kết nối ống rãnh với bơm chữa cháy, van báo động, van cổng và các thiết bị PCCC khác.
• Đảm bảo khả năng chịu áp lực cao, kín khít và dễ bảo trì khi hệ thống cần kiểm tra định kỳ.

2. Hệ thống HVAC (Điều hòa không khí và thông gió)

• Mặt bích nối rãnh (grooved flange) giúp kết nối nhanh chóng các ống dẫn nước lạnh, nước nóng hoặc ống thông gió trong tòa nhà, nhà xưởng.
• Giúp rút ngắn tiến độ thi công, đồng thời giảm chi phí nhân công và vận hành.

3. Công nghiệp dầu khí – hóa chất

• Sử dụng để kết nối đường ống rãnh với bồn chứa, van công nghiệp và máy bơm trong hệ thống truyền dẫn dầu, khí hoặc hóa chất.
• Lớp phủ epoxy/mạ kẽm chống ăn mòn giúp mặt bích nối rãnh hoạt động ổn định trong môi trường khắc nghiệt.

4. Xử lý nước và cấp thoát nước

• Grooved flange adapter được lắp đặt trong các nhà máy xử lý nước, hệ thống cấp nước sạch và thoát nước thải.
• Nhờ khả năng tháo lắp dễ dàng, việc bảo trì và thay thế thiết bị nhanh chóng, giảm thời gian ngưng hoạt động.

5. Nhà máy công nghiệp, khai thác mỏ

• Kết nối đường ống dẫn nước, khí nén hoặc bột liệu trong dây chuyền sản xuất.
• Phụ kiện nối rãnh như mặt bích nối rãnh giúp hệ thống vận hành an toàn, giảm thiểu chi phí sửa chữa.

Mặt bích nối rãnh thường sử dụng kèm phụ kiện và thiết bị gì?

Trong thực tế, mặt bích nối rãnh (Grooved Flange Adapter) không hoạt động độc lập mà thường được sử dụng kèm với nhiều phụ kiện và thiết bị khác trong hệ thống đường ống, nhằm đảm bảo kết nối chắc chắn và an toàn:

1. Khớp nối rãnh (Grooved Coupling)

• Đây là phụ kiện bắt buộc khi dùng mặt bích nối rãnh.
• Khớp nối rãnh kết hợp cùng gioăng cao su tạo độ kín khít giữa đầu rãnh của ống và mặt bích.
• Giúp liên kết nhanh, chắc chắn, không cần hàn.

2. Gioăng cao su (Rubber Gasket)

• Lắp bên trong khớp nối rãnh.
• Có tác dụng chống rò rỉ, chịu áp lực và nhiệt độ trong hệ thống.
• Tùy môi trường làm việc có thể dùng gioăng EPDM, NBR hoặc Silicone.

3. Bulong – đai ốc tiêu chuẩn

• Dùng để liên kết phần mặt bích của grooved flange adapter với van, bơm, đồng hồ đo lưu lượng hoặc thiết bị công nghiệp.
• Được sản xuất theo chuẩn ANSI, DIN, JIS để đồng bộ với mặt bích.

4. Van và thiết bị đường ống

• Mặt bích nối rãnh thường kết nối với:
  • Van cổng, van bướm, van một chiều.
  • Máy bơm công nghiệp, bơm PCCC.
  • Đồng hồ đo lưu lượng, bộ lọc (strainer).
• Giúp hệ thống dễ tháo lắp, bảo dưỡng định kỳ.

5. Ống thép rãnh (Grooved Pipe)

• Đây là đối tượng kết nối chính của mặt bích grooved.
• Ống được gia công rãnh theo tiêu chuẩn để dễ dàng kết hợp với khớp nối và mặt bích nối rãnh.

Mua mặt bích nối rãnh chính hãng ở đâu?

Nếu bạn đang tìm kiếm địa chỉ cung cấp mặt bích nối rãnh (grooved flange adapter) chất lượng cao, chính hãng với giá cạnh tranh, thì Công ty Thép Vinh Phú là lựa chọn đáng tin cậy.

Với nhiều năm kinh nghiệm trong lĩnh vực phân phối phụ kiện nối rãnh, phụ kiện PCCC và hệ thống đường ống công nghiệp, Thép Vinh Phú cam kết:

• Cung cấp mặt bích nối rãnh chính hãng, đạt tiêu chuẩn quốc tế (ANSI, DIN, JIS).
• Sản phẩm từ vật liệu chất lượng : gang dẻo, phủ epoxy.
• Hàng có sẵn, đáp ứng nhanh cho các công trình lớn nhỏ.
• Báo giá cạnh tranh, chính sách chiết khấu tốt cho đại lý và nhà thầu.
• Dịch vụ tư vấn kỹ thuật, hỗ trợ lắp đặt và bảo hành uy tín.

Giá mặt bích nối rãnh WPT dao động theo từng thời điểm. Để nhận báo giá chính xác, hãy liên hệ cho Thép Vinh Phú:

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue Grooved WPT để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ WPT.
