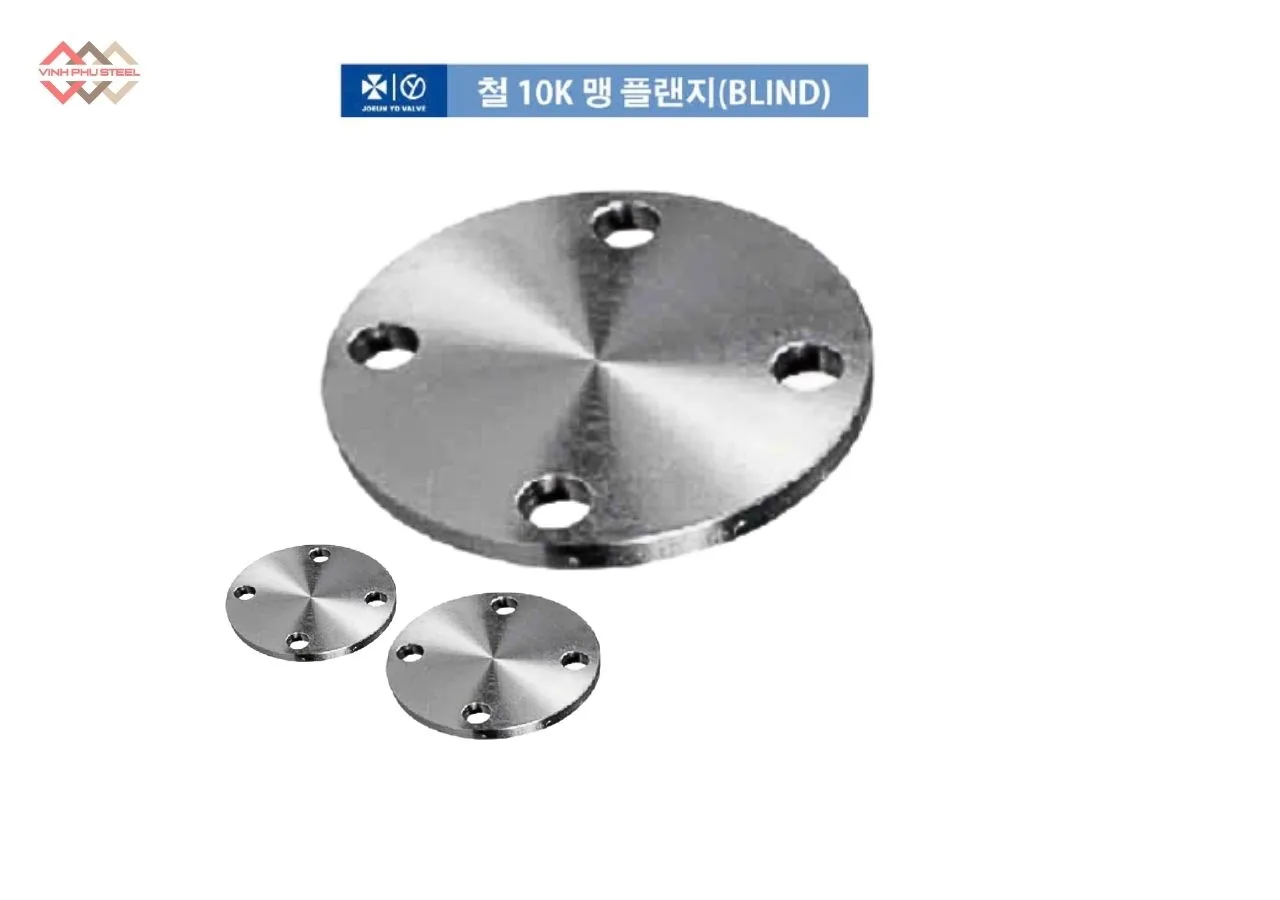

Mặt Bích Mù Joeun Korea – Mặt Bích Bịt

Mô tả

Mặt bích mù Joeun Korea (hay còn gọi là mặt bích bịt) là một trong những phụ kiện quan trọng nhất trong hệ thống đường ống, đặc biệt khi cần đóng kín, chặn dòng hoặc tạm ngưng lưu chất trong quá trình vận hành. Với độ bền cao, khả năng chịu áp lực tốt và đáp ứng đầy đủ các tiêu chuẩn quốc tế, mặt bích bịt Joeun Korea trở thành lựa chọn tối ưu cho các nhà máy, công trình dân dụng – công nghiệp tại Việt Nam.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, ưu điểm, tiêu chuẩn và ứng dụng thực tế của loại mặt bích này, từ đó dễ dàng chọn đúng sản phẩm phù hợp cho hệ thống của mình.

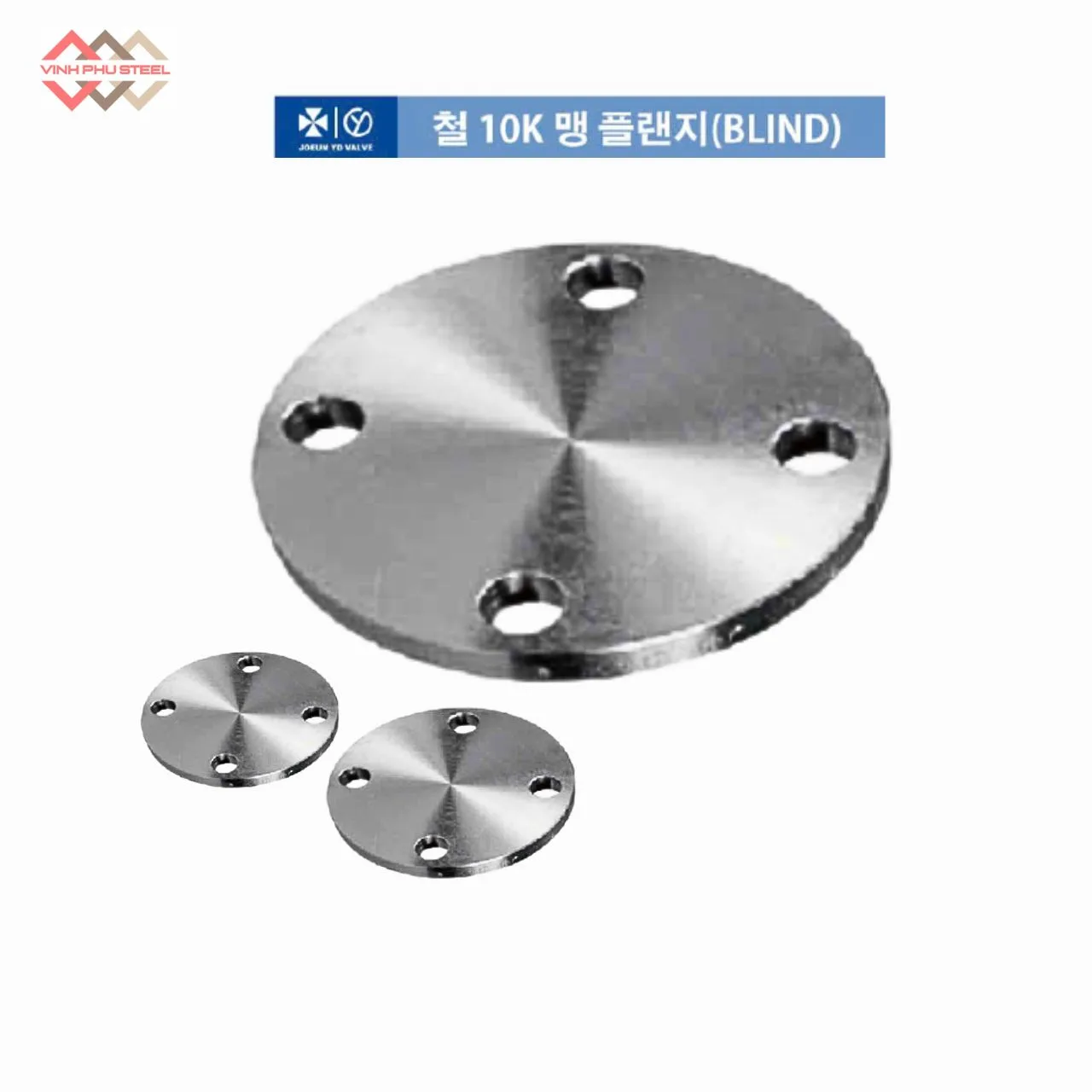

Mặt Bích Mù Joeun Korea – Mặt Bích Bịt

Mặt bích mù (Blind Flange), trong một số tài liệu kỹ thuật còn được gọi là mặt bích bling, là loại mặt bích không có lỗ, dùng để bịt kín đầu ống, chặn dòng chảy hoặc đóng hệ thống đường ống tạm thời hay vĩnh viễn.

Điểm nổi bật của mặt bích mù:

• Không có lỗ xuyên tâm, cấu tạo dạng đĩa đặc.
• Chịu áp lực rất tốt nhờ bề mặt tiếp xúc lớn.
• Dùng để kiểm tra áp lực đường ống, ngăn rò rỉ, hoặc đóng kín đầu chờ trong hệ thống.
• Phổ biến trong các tiêu chuẩn: JIS, ANSI, DIN, BS, KS…

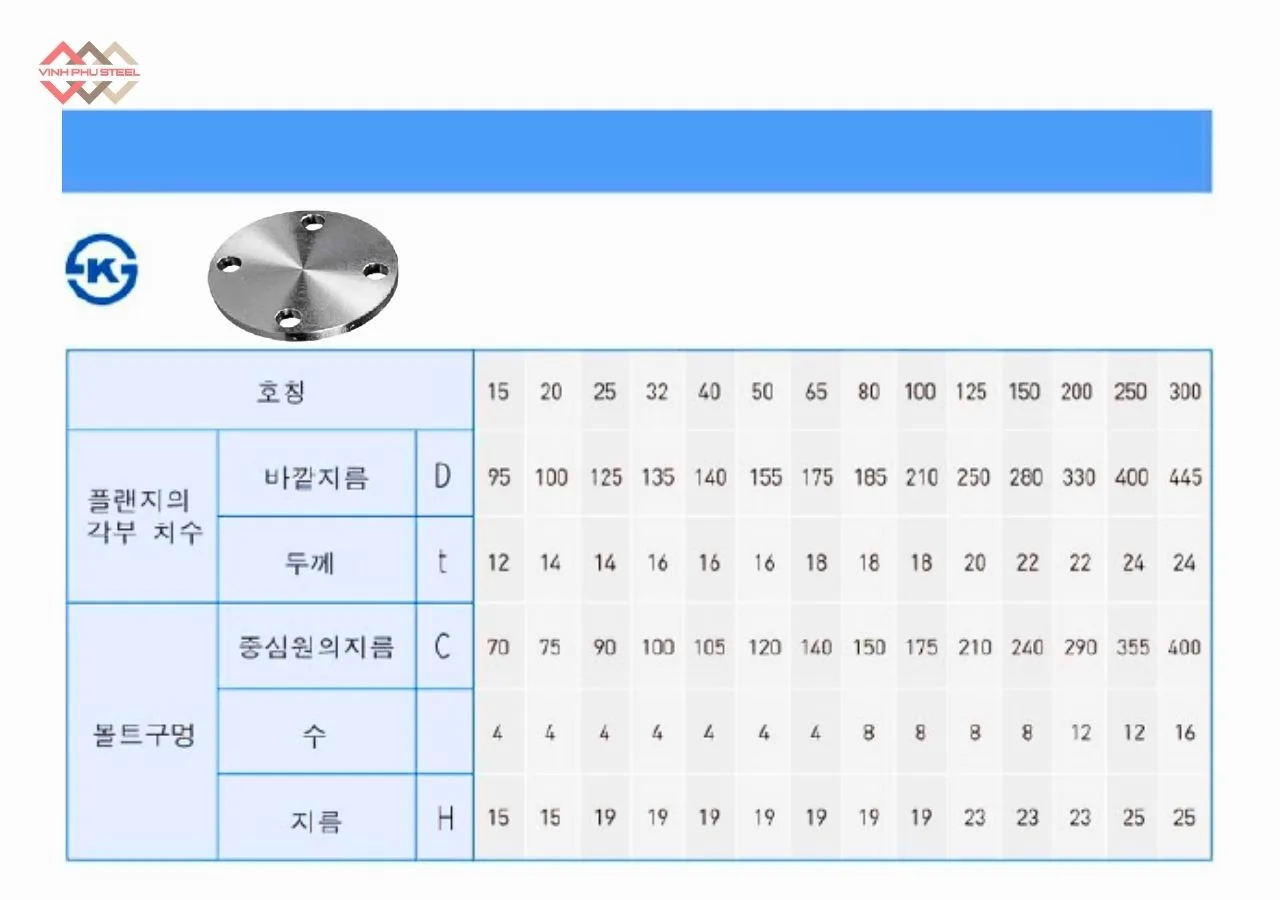

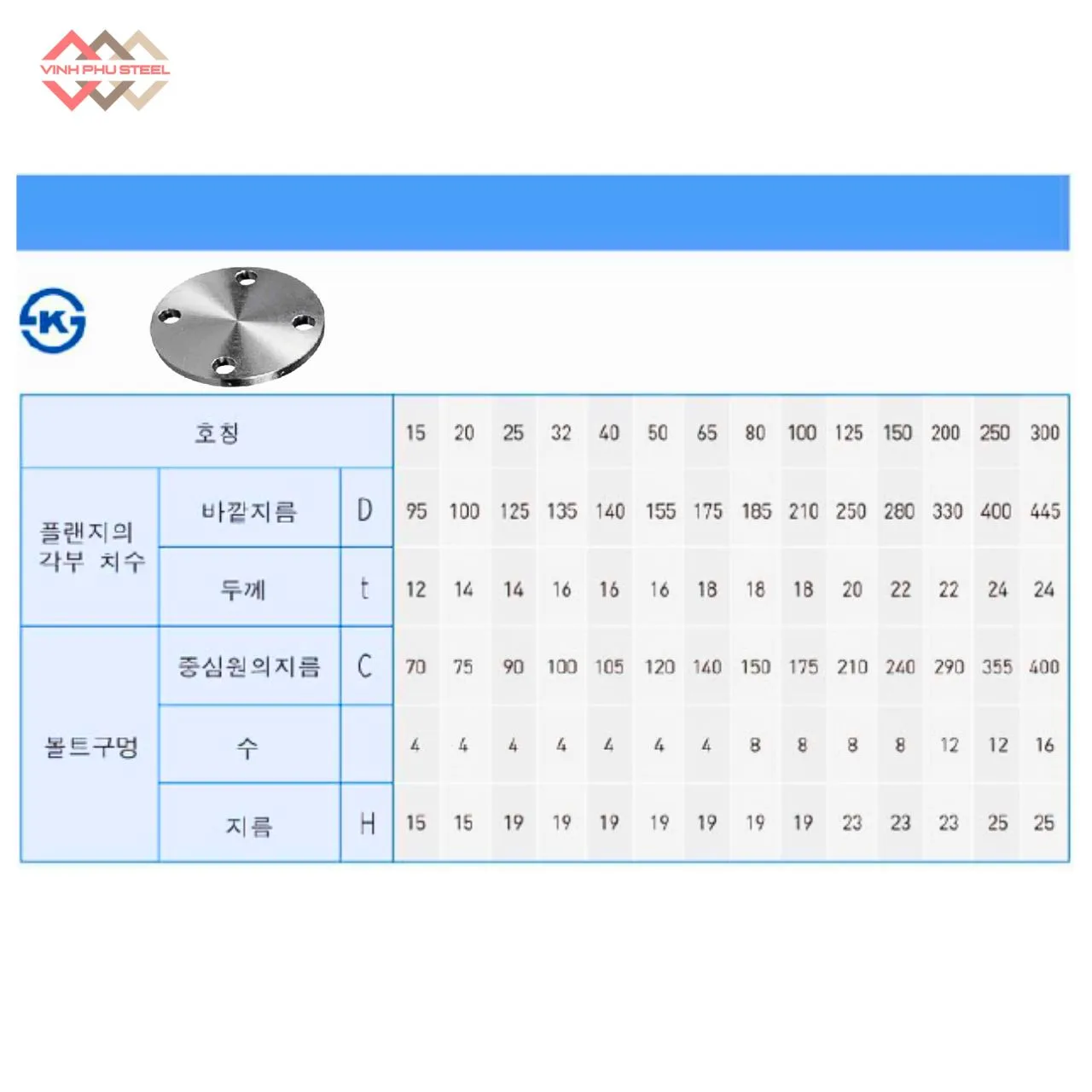

Thông Số Kỹ Thuật Chính  Mặt Bích Mù Joeun Korea

Thông số kỹ thuật chính của Mặt bích mù Hàn Quốc:

• Tên sản phẩm: Mặt bích bít nối ống
• Thương hiệu: Joeun Korea
• Tiêu chuẩn: JIS, ANSI/ASME B16.5, DIN/EN
• Kích thước (DN): DN95 – DN445
• Áp lực: JIS 10K
• Vật liệu: Inox 304/316, thép mạ kẽm
• Ứng dụng: Hệ thống nước, PCCC, HVAC, dầu khí, hóa chất áp lực vừa
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 31).

Cấu Tạo Của Mặt Bích Mù Jouen Korea

Mặt bích bít có cấu tạo đơn giản hơn các loại mặt bích khác vì không có lỗ thoát. Tuy nhiên, cấu tạo của nó vẫn bao gồm những phần quan trọng sau:

1. Thân bích (Body) – dạng đĩa đặc

• Là phần chính, hình tròn, không đục lỗ ở tâm, nhiệm vụ là bịt kín đầu ống.
• Được làm từ thép carbon, inox, hợp kim hoặc các vật liệu theo tiêu chuẩn.

2. Vành bích (Flange Face)

• Vành ngoài có đường kính và tiêu chuẩn bulong phù hợp từng hệ tiêu chuẩn (JIS, ANSI, DIN…).
• Có thể có các kiểu mặt bích:
  • RF – Raised Face (mặt nâng)
  • FF – Flat Face (mặt phẳng)
  • RTJ – Ring Type Joint (mặt rãnh đệm kim loại)

3. Vòng bolt (Bolt Holes Circle – BHC)

• Dãy lỗ bulong xung quanh vành bích để bắt nối với mặt bích đối diện.
• Số lượng lỗ và kích thước theo tiêu chuẩn áp lực (PN, Class).

4. Độ dày bích (Thickness – t)

• Thân bích mù thường dày hơn mặt bích thông thường do phải chịu toàn bộ áp lực từ bên trong đường ống.
• Độ dày tăng theo áp lực PN hoặc Class.

5. Mép vát hoặc bo cạnh

• Giúp quá trình lắp đặt an toàn, tăng độ kín khít và giảm nguy cơ nứt mép.

Ưu điểm của Mặt Bích Mù Joeun Korea – Mặt Bích Bít

Nhờ cấu tạo dạng đĩa đặc và khả năng chịu áp lực vượt trội, mặt bích mù mang đến nhiều lợi ích thiết thực cho hệ thống đường ống. Dưới đây là những ưu điểm nổi bật giúp loại bích này được ứng dụng rộng rãi trong công nghiệp:

1. Bịt kín tuyệt đối

Thiết kế không lỗ giúp mặt bích mù đóng kín hoàn toàn đầu ống, ngăn rò rỉ và đảm bảo an toàn trong quá trình vận hành.

2. Chịu áp lực cao

Thân bích dày, chắc chắn, chịu được áp lực lớn từ bên trong đường ống, phù hợp với cả môi trường áp suất cao hoặc nhiệt độ khắc nghiệt.

3. Dễ dàng tháo lắp

Không cần cắt ống, có thể tháo ra hoặc lắp vào khi cần kiểm tra, bảo trì hay vệ sinh hệ thống — tiết kiệm thời gian và chi phí.

4. Tương thích nhiều tiêu chuẩn

Mặt bích mù được sản xuất theo các tiêu chuẩn phổ biến như JIS, ANSI, DIN, BS, KS… nên dễ thay thế và linh hoạt trong lắp đặt.

5. An toàn và ổn định

Hỗ trợ kiểm tra áp lực, khóa đoạn ống không dùng hoặc tạm dừng lưu chất mà không làm ảnh hưởng đến toàn bộ hệ thống.

6. Tuổi thọ sử dụng cao

Vật liệu thép carbon, inox hoặc hợp kim giúp tăng khả năng chống ăn mòn, sử dụng bền bỉ trong thời gian dài.

Hướng Dẫn Lắp Đặt Mặt Bích Mù – Mặt Bích Bít

Để đảm bảo khả năng bịt kín tuyệt đối và an toàn trong vận hành, việc lắp đặt mặt bích mù cần tuân thủ đúng quy trình kỹ thuật. Dưới đây là hướng dẫn chi tiết giúp bạn thao tác chính xác và hạn chế rò rỉ trong hệ thống đường ống:

1. Chuẩn bị dụng cụ và vật tư

• Mặt bích mù đúng tiêu chuẩn (JIS, ANSI, DIN…)
• Gioăng làm kín đúng kích thước (Gasket)
• Bộ bulong – đai ốc đạt chuẩn
• Cờ lê lực hoặc súng xiết bulong
• Dầu bôi trơn ren (nếu cần)

2. Kiểm tra bề mặt tiếp xúc

• Đảm bảo mặt bích đối đầu phẳng – sạch – không nứt – không gỉ.
• Vệ sinh bề mặt bằng khăn sạch hoặc dung dịch chuyên dụng.

3. Lắp gioăng vào vị trí

• Đặt gioăng đúng tâm giữa hai mặt bích.
• Tránh để gioăng bị lệch, gấp, hoặc méo trong quá trình lắp.

4. Căn chỉnh mặt bích mù

• Đặt mặt bích mù lên đúng vị trí đầu ống hoặc mặt bích đối diện.
• Căn đều các lỗ bulong theo vòng BHC.

5. Lắp bulong – siết theo hình sao (Cross Pattern)

• Lắp bulong qua các lỗ và siết nhẹ đều từng con.
• Sau đó siết chặt theo hình ngôi sao (siết chéo) để đảm bảo lực phân bố đều.
• Cuối cùng dùng cờ lê lực để đạt đúng lực siết theo tiêu chuẩn.

6. Kiểm tra độ kín sau lắp đặt

• Thực hiện test rò rỉ bằng:
  • Nén khí
  • Thử áp lực nước (Hydrotest)
• Đảm bảo không có rò rỉ tại mép bích hoặc bulong.

7. Hoàn thiện và bảo dưỡng

• Kiểm tra lại lực siết sau 24–48 giờ vận hành.
• Định kỳ kiểm tra bulong, gioăng và bề mặt bích để duy trì độ kín.

Vấn Đề Thường Gặp và Biện Pháp Khắc Phục

Trong quá trình sử dụng, mặt bích mù có thể gặp một số sự cố liên quan đến độ kín, bulong hoặc vật liệu. Việc hiểu rõ các lỗi thường gặp sẽ giúp bạn xử lý nhanh chóng và đảm bảo hệ thống vận hành an toàn. Dưới đây là những vấn đề phổ biến nhất và cách khắc phục hiệu quả:

1. Rò rỉ tại mép bích

Nguyên nhân:

• Lực siết bulong không đều.
• Gioăng sai kích thước hoặc chất lượng kém.
• Bề mặt bích bị xước, gỉ hoặc cong vênh.

Khắc phục:

• Siết lại bulong theo hình sao (siết chéo).
• Thay gioăng mới đúng tiêu chuẩn.
• Vệ sinh hoặc gia công lại bề mặt tiếp xúc.

2. Bulong bị giãn hoặc lỏng sau khi vận hành

Nguyên nhân:

• Áp lực hoặc nhiệt độ cao làm bulong co giãn.
• Không dùng cờ lê lực khi siết.

Khắc phục:

• Siết lại bulong sau 24–48 giờ vận hành.
• Sử dụng bulong chất lượng cao (Grade 8.8, 10.9…).
• Luôn siết bằng cờ lê lực theo đúng tiêu chuẩn.

3. Mặt bích mù bị cong hoặc nứt

Nguyên nhân:

• Chọn sai áp lực (PN – Class).
• Vật liệu bích kém chất lượng.
• Áp lực đường ống vượt giới hạn.

Khắc phục:

• Chọn mặt bích theo Class/PN phù hợp.
• Dùng mặt bích từ nhà sản xuất uy tín.
• Kiểm tra lại áp suất hệ thống trước khi lắp.

4. Gioăng bị trượt hoặc lệch khi siết bích

Nguyên nhân:

• Lắp gioăng không đúng tâm.
• Siết bulong lệch hoặc quá nhanh.

Khắc phục:

• Đặt gioăng chuẩn tâm trước khi siết.
• Siết từ từ theo 2–3 vòng siết đều.

5. Ăn mòn bề mặt bích

Nguyên nhân:

• Môi trường hóa chất, nước biển, hơi nóng.
• Vật liệu thép carbon không phù hợp.

Khắc phục:

• Dùng bích inox (304/316/316L).
• Phủ sơn, phủ epoxy hoặc mạ kẽm cho thép carbon.
• Kiểm tra định kỳ để phát hiện ăn mòn sớm.

6. Khó tháo lắp khi bảo trì

Nguyên nhân:

• Bulong bị gỉ, kẹt ren.
• Lực siết quá lớn so với tiêu chuẩn.

Khắc phục:

• Sử dụng dầu bôi trơn ren trước khi siết.
• Siết theo lực tiêu chuẩn, không siết quá mức.
• Chọn bulong mạ kẽm hoặc inox để hạn chế gỉ sét.

Mặt Bích Class 150 / 300 / 600 Là Gì?

Trong ngành công nghiệp đường ống, mặt bích Class 150 / 300 / 600 là loại mặt bích được thiết kế theo tiêu chuẩn ANSI/ASME với mức áp lực chịu đựng tối đa khác nhau, biểu thị khả năng chịu áp lực của bích ở nhiệt độ chuẩn.

1. Ý nghĩa “Class”

• Class (lớp áp lực) cho biết áp suất tối đa mà mặt bích có thể chịu được ở nhiệt độ 100°F (~38°C).
• Đơn vị thường tính bằng psi (pound per square inch).
• Class càng cao → bích càng dày, chịu áp lực lớn, thích hợp cho các hệ thống công nghiệp áp suất cao.

2. Bảng áp lực Class phổ biến

Lưu ý: Áp suất chịu được giảm khi nhiệt độ tăng. Mỗi Class sẽ có độ dày bích và số lượng bulong khác nhau để đảm bảo an toàn.

3. Lưu ý khi lựa chọn mặt bích

• Chọn Class phù hợp với áp suất và nhiệt độ thực tế của hệ thống.
• Class cao → chi phí lớn hơn nhưng an toàn hơn cho hệ thống áp suất cao.
• Thường kết hợp với kiểu mặt bích (RF, FF, RTJ) và tiêu chuẩn (ANSI/ASME) để đảm bảo tương thích.

Mua Mặt Bích Mù – Bịt Ống Joeun Korea Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào là nhà phân phối mặt bích mù – bịt ống Joeun Korea chính hãng, mang đến giải pháp an toàn, bền bỉ cho mọi hệ thống đường ống công nghiệp. Với chất lượng vượt trội, giá cạnh tranh và dịch vụ tận tâm, chúng tôi cam kết đem đến cho khách hàng sản phẩm chuẩn, uy tín và đúng tiêu chuẩn kỹ thuật.

Ưu điểm nổi bật của Mặt Bích Mù Joeun Korea

• Bịt kín tuyệt đối, ngăn rò rỉ lưu chất trong hệ thống.
• Chịu áp lực cao: có đầy đủ Class 150 / 300 / 600, phù hợp mọi hệ thống.
• Đa dạng tiêu chuẩn: JIS, ANSI, DIN, BS… dễ dàng thay thế và lắp đặt.
• Vật liệu bền bỉ: thép carbon, inox 304/316, chống ăn mòn và chịu nhiệt tốt.
• Dễ dàng bảo trì: tháo lắp nhanh chóng, tiện lợi cho kiểm tra và bảo dưỡng.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
