Mặt Bích Khớp Nối Rãnh Chuyển Đổi WPT – Flange Grooved WPT

Mô tả

Trong hệ thống đường ống công nghiệp, phòng cháy chữa cháy và HVAC, việc kết nối giữa ống rãnh với các thiết bị như bơm, van hay phụ kiện mặt bích thường gây nhiều khó khăn nếu không có giải pháp phù hợp. Mặt bích khớp nối rãnh chuyển đổi (Grooved Flange Adapter) ra đời để giải quyết vấn đề này, cho phép liên kết nhanh chóng, chắc chắn và an toàn.

Nhờ thiết kế đặc biệt, bích nối rãnh chuyển đổi vừa giúp tiết kiệm thời gian thi công, vừa mang lại sự linh hoạt trong quá trình bảo trì và thay thế. Bài viết dưới đây sẽ cung cấp cái nhìn chi tiết về mặt bích grooved, từ cấu tạo, ưu điểm cho đến ứng dụng thực tế, giúp bạn hiểu rõ lý do nên lựa chọn phụ kiện quan trọng này cho hệ thống đường ống.

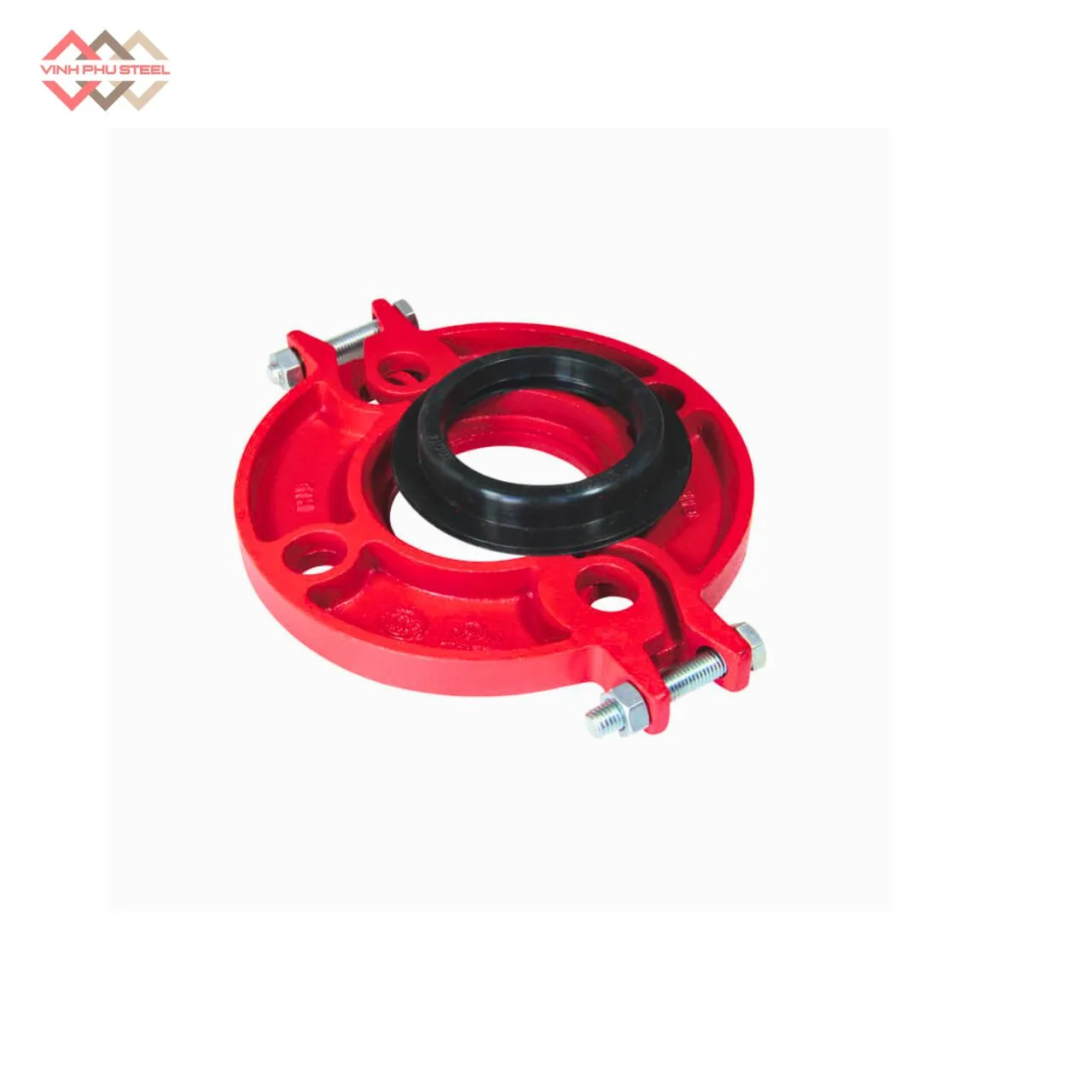

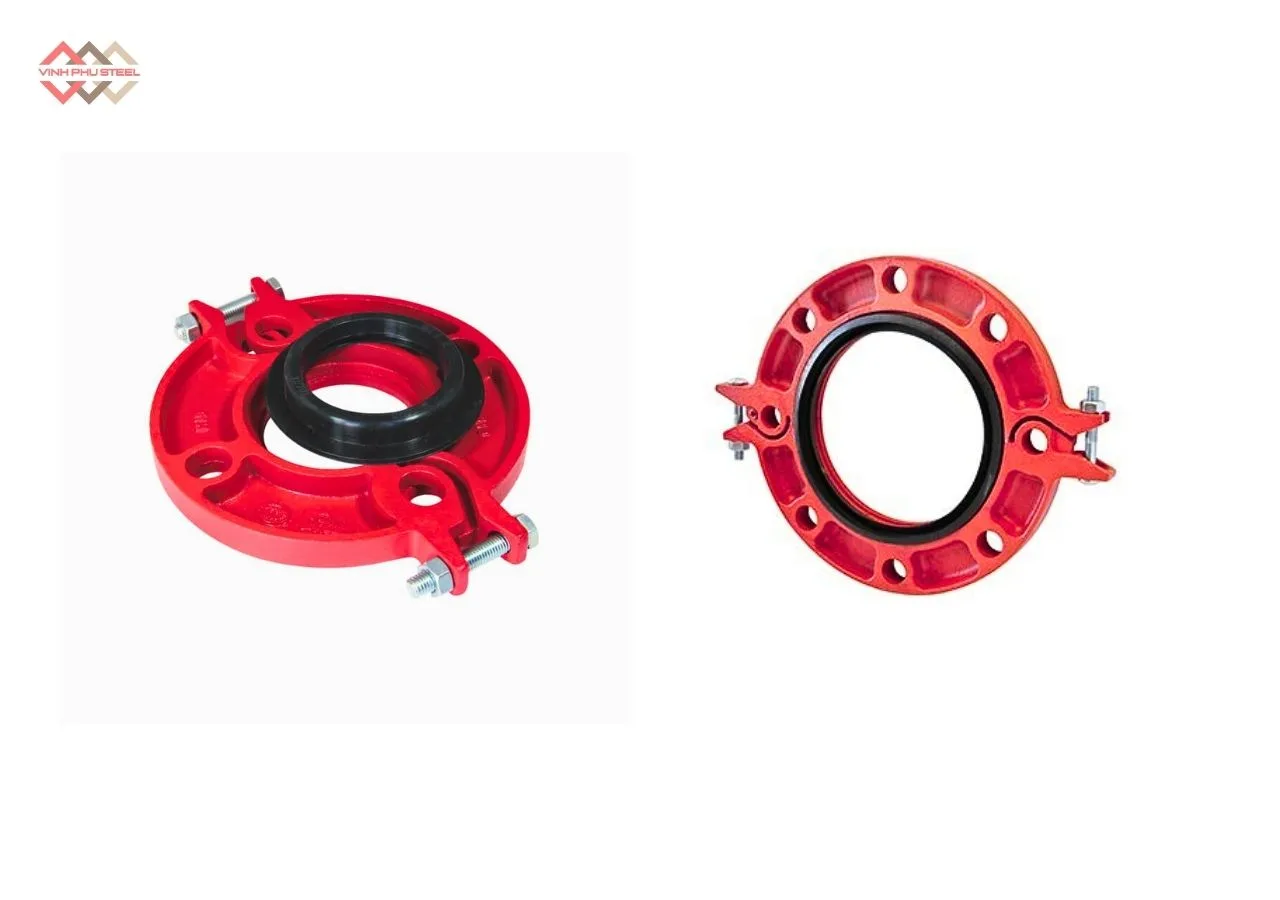

Mặt Bích Khớp Nối Rãnh Chuyển Đổi WPT

Mặt bích khớp nối rãnh chuyển đổi WPT (Grooved Flange Adapter WPT) là phụ kiện chuyên dụng trong hệ thống đường ống, giúp kết nối ống rãnh với các thiết bị, van hoặc máy bơm sử dụng mặt bích. Sản phẩm của thương hiệu nổi tiếng WPT – TRung Quốc được chế tạo từ gang dẻo chất lượng cao, phủ sơn epoxy chống gỉ, đảm bảo độ bền và khả năng chịu áp lực tốt.

Với thiết kế chuẩn theo tiêu chuẩn quốc tế (ANSI, DIN, JIS…), bích nối rãnh WPT mang lại sự an toàn, dễ dàng lắp đặt và thuận tiện trong quá trình bảo trì. Đây là lựa chọn tối ưu cho các công trình PCCC, HVAC, cấp thoát nước và công nghiệp cần sự linh hoạt và hiệu quả.

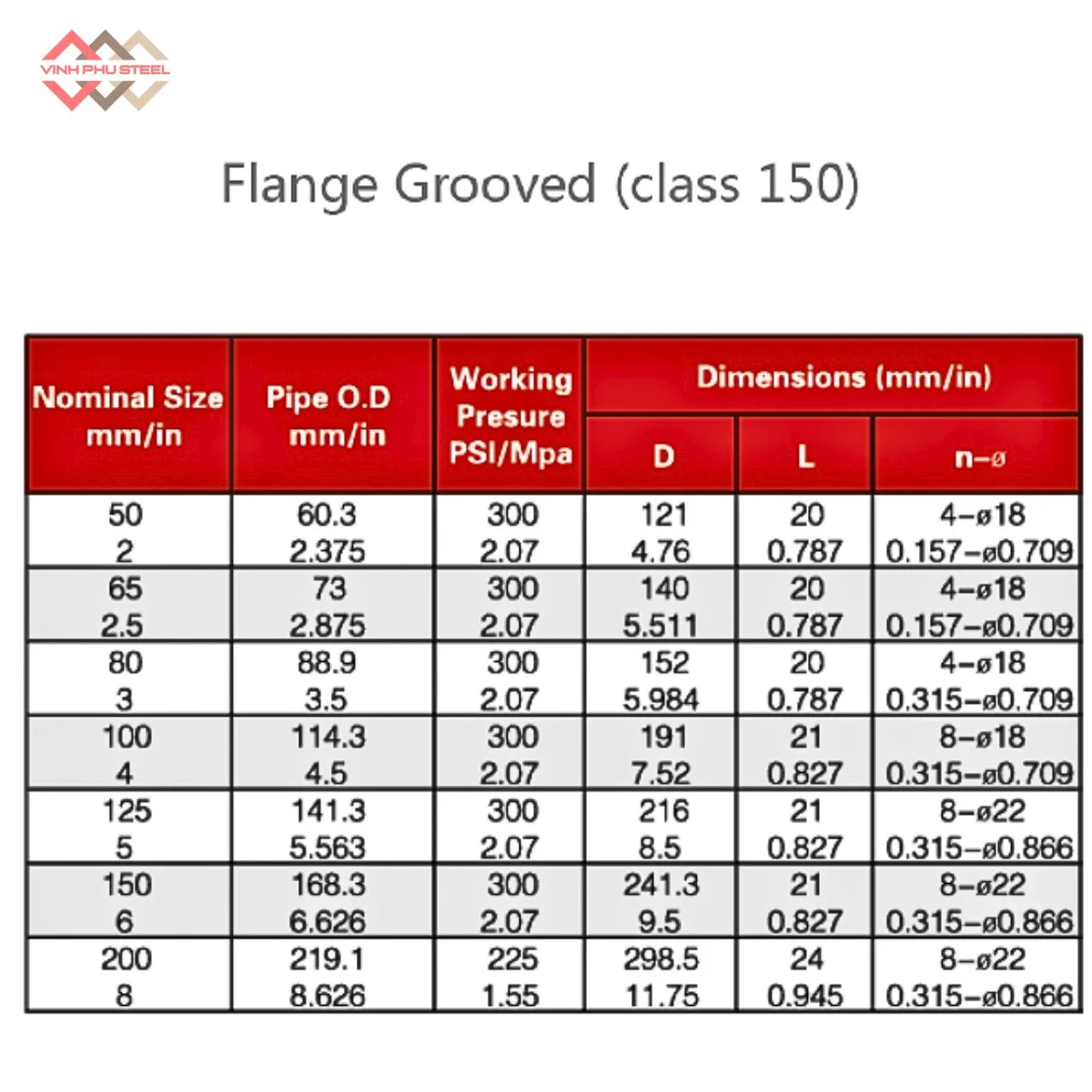

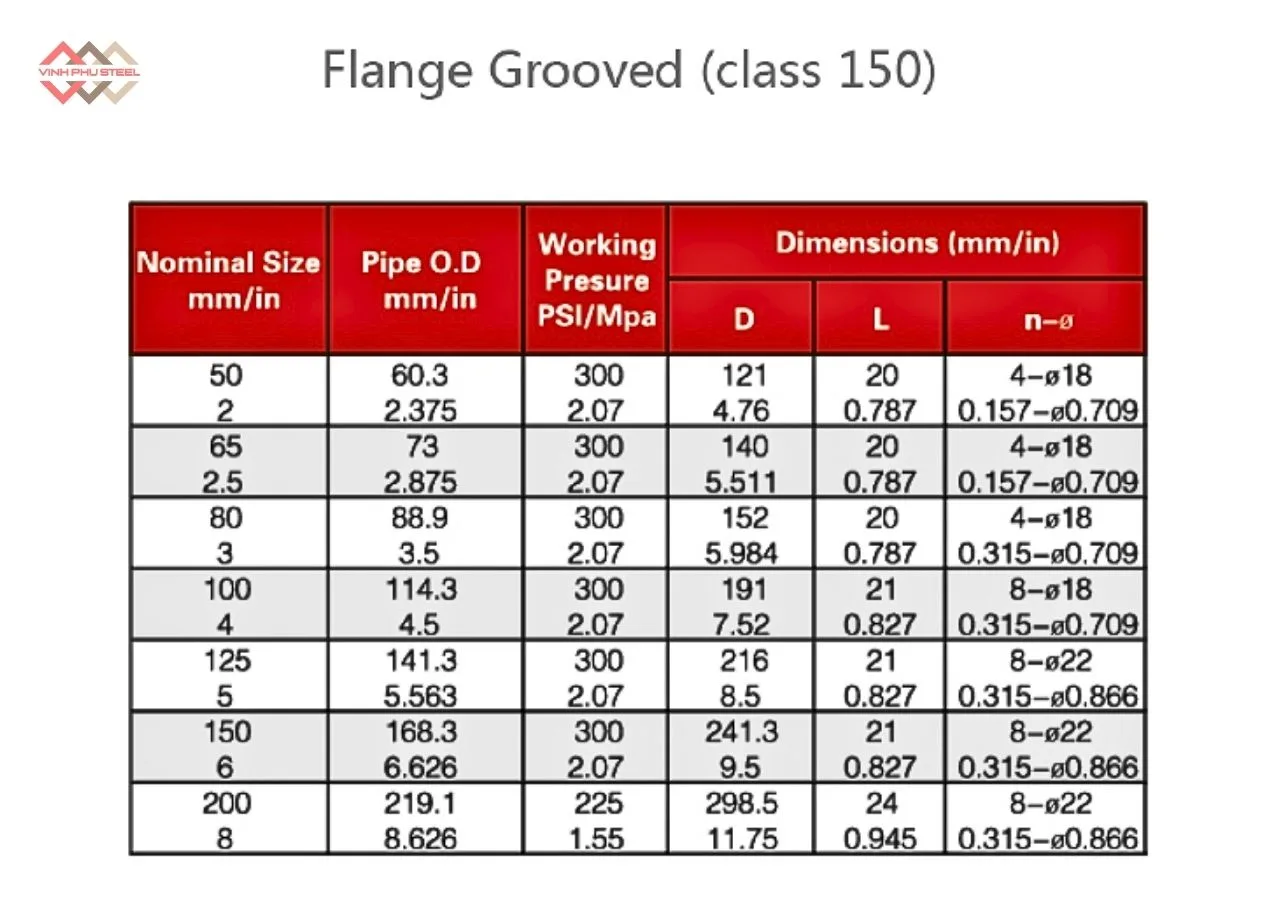

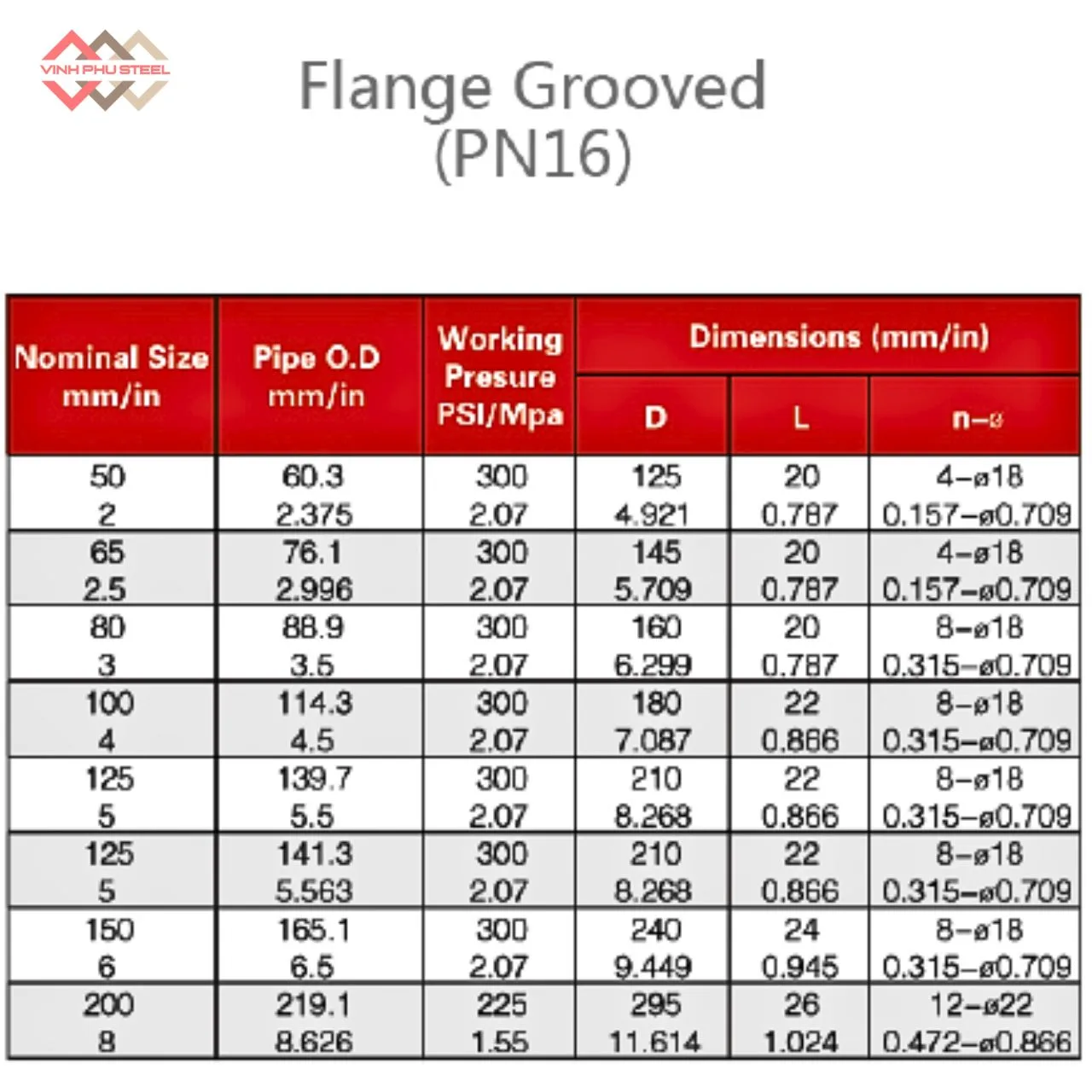

Thông Số Kỹ Thuật Mặt Bích Khớp Nối Rãnh WPT

• Thương hiệu: WPT – Trung Quốc
• Sản phẩm: Khớp nối Bích – Rãnh
• Vật liệu: Gang cầu ( Gang dẻo chuyên dụng).
• Lớp phủ bề mặt: Sơn epoxy cao cấp
• Kích cỡ Rãnh – Bích: Từ DN(50-121) đến DN(200-298.5)
• Áp lực làm việc: 1.55 – 2.07 Mpa (300 PSI)
• Tiêu chuẩn kết nối: Rãnh-Bích theo tiêu chuẩn quốc tế
• Ứng dụng: PCCC, HVAC, cấp thoát nước, hệ thống đường ống công nghiệp
• Nhà phân phối: Thép Vinh Phú

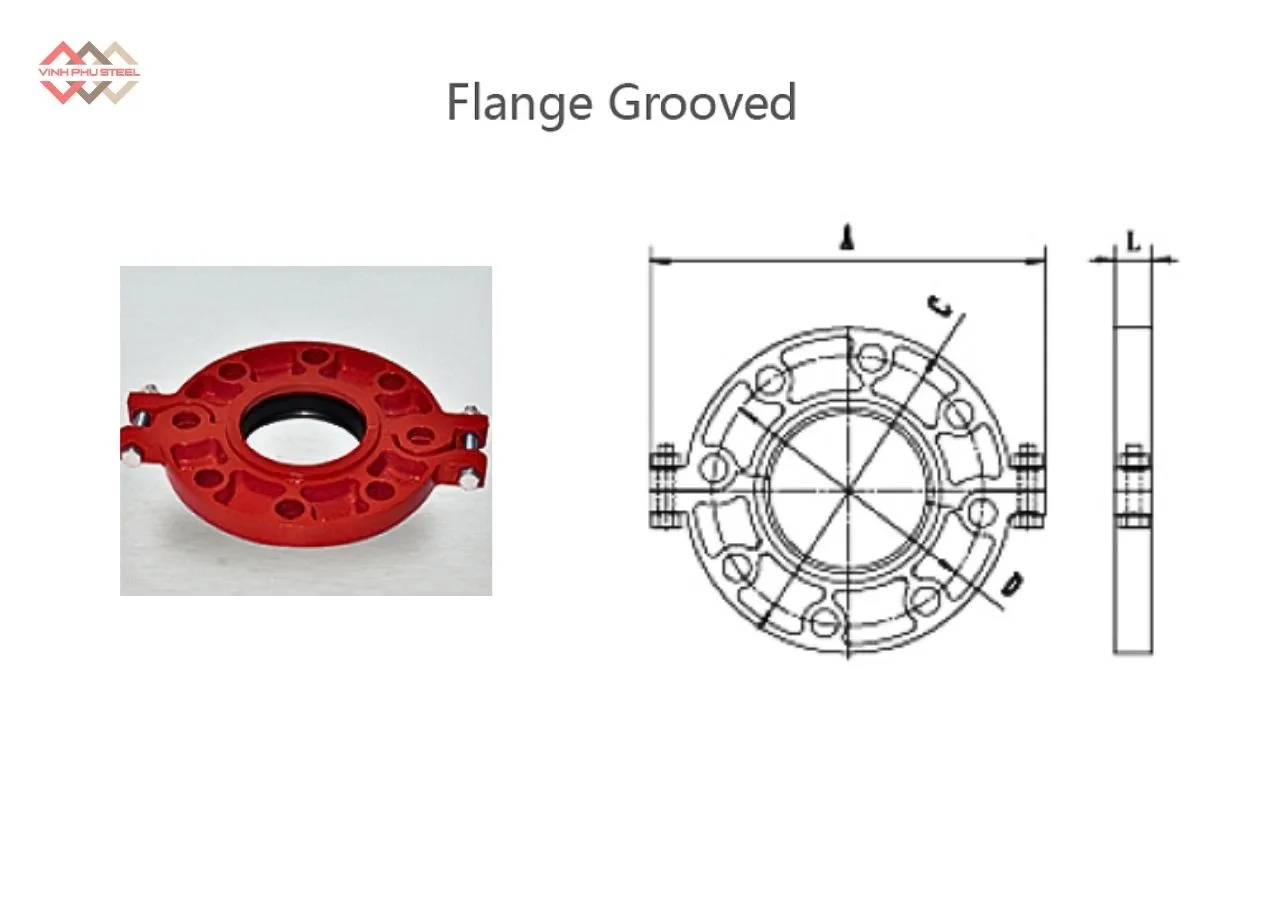

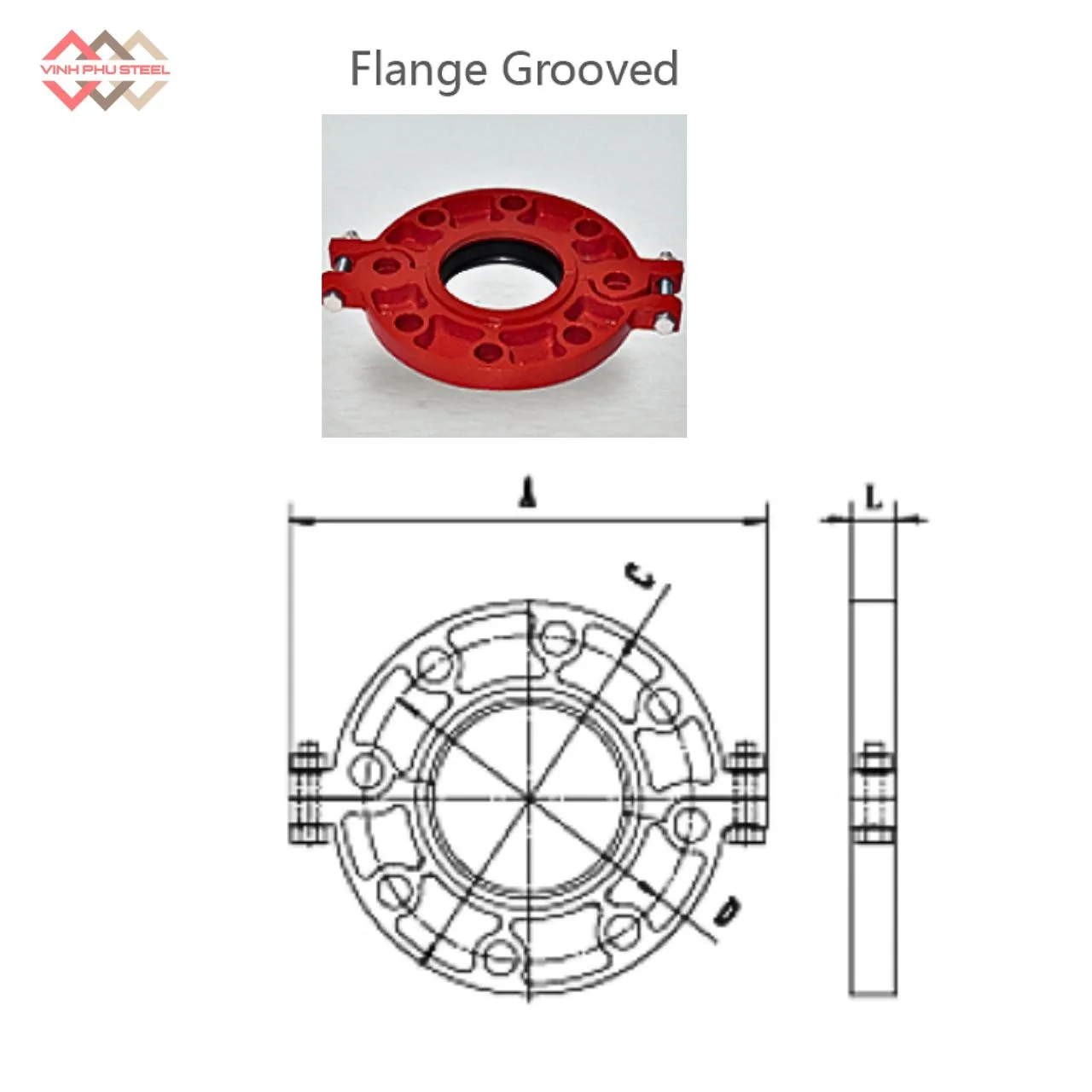

Cấu Tạo Mặt Bích Khớp Nối Rãnh Chuyển Đổi WPT

Tương tự như khớp nối bích – rãnh thông thường, khớp nối rãnh bích WPT bao gồm các bộ phận như:

1. Thân bích (Flange Body)
   • Được đúc từ gang dẻo (Ductile Iron) có khả năng chịu lực và chống biến dạng tốt.
   • Bề mặt phủ sơn epoxy màu đỏ chống ăn mòn, gỉ sét, phù hợp môi trường ẩm ướt và áp lực cao.
2. Đầu nối rãnh (Grooved End)
   • Thiết kế rãnh tiêu chuẩn để gắn trực tiếp với ống thép đã tạo rãnh bằng khớp nối grooved (grooved coupling).
   • Giúp việc lắp đặt nhanh chóng, không cần hàn hay ren.
3. Mặt bích tiêu chuẩn (Flange Face)
   • Có lỗ bulong theo các tiêu chuẩn quốc tế như ANSI, DIN, JIS.
   • Dùng để liên kết với van, bơm, phụ kiện hoặc các đoạn ống mặt bích khác.
4. Ron cao su (Gasket – tùy chọn)
   • Một số dòng sản phẩm có tích hợp ron cao su EPDM/NBR để tăng độ kín khít khi kết nối.

Hướng Dẫn Đấu Nối Mặt Bích Khớp Nối Rãnh Chuyển Đổi WPT

Trong hệ thống đường ống công nghiệp, việc lắp đặt đúng cách mặt bích khớp nối rãnh chuyển đổi WPT (Grooved Flange Adapter WPT) không chỉ đảm bảo độ kín khít mà còn giúp hệ thống vận hành an toàn, ổn định. Dưới đây là các bước đấu nối chi tiết bạn cần nắm rõ:

1. Chuẩn bị trước khi lắp đặt

   • Đảm bảo ống thép đã được tạo rãnh đúng tiêu chuẩn.
   • Chuẩn bị đủ phụ kiện: coupling grooved, bulong, đai ốc, ron cao su (nếu có).
   • Làm sạch bề mặt ống và mặt bích, tránh bụi bẩn và dầu mỡ.

2. Đấu nối với ống rãnh

   • Đưa đầu rãnh của bích nối rãnh WPT vào đoạn ống.
   • Gắn khớp nối rãnh (grooved coupling) để cố định.
   • Siết bulong coupling theo đường chéo để lực phân bổ đều.

3. Đấu nối với thiết bị mặt bích

   • Đặt mặt bích vào đúng vị trí kết nối với van, bơm hoặc phụ kiện.
   • Lắp ron (nếu có) để tăng độ kín khít.
   • Bắt bulong qua các lỗ bích theo tiêu chuẩn (ANSI/DIN/JIS).
   • Siết chặt bulong theo hình sao (chéo đối xứng) để tránh lệch.

4. Hoàn thiện và kiểm tra

   • Kiểm tra lại toàn bộ các khớp nối sau khi siết.
   • Thử áp lực để chắc chắn không có rò rỉ.
   • Nếu có khe hở, nới lỏng và siết lại bulong đúng kỹ thuật.

Những Vấn Đề Thường Gặp và Cách Khắc Phục

Trong quá trình lắp đặt và sử dụng mặt bích khớp nối rãnh chuyển đổi (Grooved Flange Adapter), người dùng có thể gặp một số sự cố phổ biến. Dưới đây là các vấn đề thường thấy và hướng xử lý hiệu quả:

1. Rò rỉ tại vị trí kết nối

• Nguyên nhân: Siết bu lông không đều lực, vòng đệm bị hỏng hoặc lắp sai quy cách.
• Cách khắc phục:
  • Kiểm tra lại lực siết theo đúng tiêu chuẩn.
  • Thay mới gioăng cao su nếu bị chai cứng hoặc biến dạng.
  • Đảm bảo mặt tiếp xúc bích phẳng và sạch.

2. Ăn mòn bề mặt bích

• Nguyên nhân: Làm việc trong môi trường ẩm, hóa chất hoặc nước biển mà không có lớp bảo vệ.
• Cách khắc phục:
  • Sử dụng bích bằng thép mạ kẽm nhúng nóng, inox hoặc có lớp phủ epoxy.
  • Định kỳ vệ sinh và bảo trì bề mặt.

3. Lệch trục hoặc sai khớp nối

• Nguyên nhân: Thi công không chuẩn, không căn chỉnh đường ống trước khi lắp bích.
• Cách khắc phục:
  • Kiểm tra lại độ thẳng hàng của ống.
  • Dùng dụng cụ căn chỉnh chuyên dụng để điều chỉnh trước khi siết chặt.

4. Bu lông, đai ốc bị lỏng sau thời gian sử dụng♦

• Nguyên nhân: Rung động đường ống, nhiệt độ thay đổi thường xuyên.
• Cách khắc phục:
  • Dùng long đen chống tuột (spring washer).
  • Định kỳ kiểm tra và siết lại bulông theo khuyến nghị của nhà sản xuất.

5. Không tương thích kích thước hoặc tiêu chuẩn

• Nguyên nhân: Chọn nhầm loại bích không đúng chuẩn ANSI, JIS, DIN.
• Cách khắc phục:
  • Đối chiếu catalog sản phẩm trước khi mua.
  • Xác định rõ đường kính danh nghĩa (DN) và tiêu chuẩn kết nối của hệ thống.

Ưu Điểm Của Mặt Bích Khớp Nối Rãnh Chuyển Đổi WPT

Mặt bích khớp nối rãnh chuyển đổi (Grooved Flange Adapter) được ứng dụng rộng rãi trong hệ thống đường ống nhờ nhiều đặc tính vượt trội:

1. Lắp đặt nhanh chóng, dễ dàng

• Không cần hàn hoặc ren phức tạp.
• Giúp rút ngắn thời gian thi công, tiết kiệm chi phí nhân công.

2. Khả năng kết nối linh hoạt

• Dùng để chuyển đổi giữa hệ thống rãnh (grooved system) và mặt bích (flange system).
• Phù hợp nhiều tiêu chuẩn quốc tế như ANSI, JIS, DIN.

3. Độ kín khít cao, hạn chế rò rỉ

• Sử dụng gioăng cao su EPDM/NBR chất lượng cao.
• Đảm bảo an toàn cho các hệ thống cấp thoát nước, PCCC, HVAC.

4. Độ bền cơ học và khả năng chống ăn mòn tốt

• Được sản xuất từ gang dẻo hoặc thép mạ kẽm nhúng nóng.
• Có thể phủ sơn epoxy chống gỉ, phù hợp môi trường khắc nghiệt.

5. Bảo trì thuận tiện

• Khi cần tháo lắp hay thay thế, chỉ cần tháo bu lông.
• Không ảnh hưởng đến toàn bộ hệ thống đường ống.

Ứng Dụng Của Mặt Bích Khớp Nối Rãnh Chuyển Đổi

Mặt bích khớp nối rãnh chuyển đổi (Grooved Flange Adapter) được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết nối linh hoạt và độ bền cao:

1. Hệ thống phòng cháy chữa cháy (PCCC)

• Kết nối các đoạn ống thép rãnh với van, bơm hoặc phụ kiện mặt bích.
• Đảm bảo độ kín khít, an toàn áp lực trong hệ thống cứu hỏa.

2. Hệ thống cấp thoát nước

• Ứng dụng trong trạm bơm, nhà máy xử lý nước, hệ thống thoát nước đô thị.
• Giúp thay thế, bảo trì nhanh mà không cần hàn.

3. Hệ thống HVAC (sưởi – thông gió – điều hòa)

• Kết nối các đường ống dẫn nước lạnh, nước nóng, chiller.
• Hạn chế rung động, dễ tháo lắp khi bảo trì.

4. Công nghiệp dầu khí, hóa chất

• Dùng trong đường ống dẫn dầu, dẫn khí, hóa chất có áp lực cao.
• Yêu cầu loại mặt bích rãnh bằng thép hoặc inox để chống ăn mòn.

5. Hệ thống hạ tầng kỹ thuật & nhà máy công nghiệp

• Lắp đặt trong các khu công nghiệp, nhà máy điện, thực phẩm, dệt may, xi măng.
• Giúp tối ưu chi phí và rút ngắn tiến độ thi công.

Kinh Nghiệm Chọn Mua Mặt Bích Khớp Nối Rãnh Chuyển Đổi

Khi lựa chọn và sử dụng mặt bích khớp nối rãnh chuyển đổi (Grooved Flange Adapter WPT), người dùng thường quan tâm đến một số vấn đề sau:

1. Tiêu chuẩn kỹ thuật

• Mặt bích rãnh có nhiều tiêu chuẩn khác nhau: ANSI, JIS, DIN.
• Nếu chọn sai chuẩn sẽ dẫn đến không tương thích đường ống hoặc phụ kiện.
• Giải pháp: Luôn kiểm tra catalog sản phẩm và yêu cầu kỹ thuật trước khi đặt hàng.

2. Kích thước và đường kính danh nghĩa (DN)

• Các loại DN50, DN65, DN80, DN100, DN150… có thông số riêng.
• Việc dùng sai kích thước có thể gây rò rỉ hoặc giảm hiệu quả truyền tải lưu chất.

3. Vật liệu chế tạo

• Thông dụng nhất: gang dẻo, thép mạ kẽm, inox.
• Nếu lắp trong môi trường hóa chất, nước biển, nên chọn inox hoặc phủ epoxy để chống ăn mòn.

4. Chi phí đầu tư và thay thế

• Nhiều người băn khoăn giá mặt bích khớp nối rãnh chuyển đổi so với bích hàn.
• Thực tế: Dù giá thành ban đầu có thể cao hơn, nhưng lợi ích bảo trì và thời gian thi công ngắn hơn nhiều, giúp tiết kiệm tổng chi phí.

5. Khả năng chịu áp lực

• Không phải loại mặt bích nào cũng chịu được áp lực cao.
• Cần xác định rõ hệ thống đang dùng áp lực PN10, PN16 hay PN25 để chọn đúng loại.

6. Đơn vị cung cấp uy tín

• Một trong những vấn đề quan trọng là nguồn gốc và chất lượng sản phẩm.
• Nên chọn nhà phân phối chính hãng WPT hoặc đơn vị uy tín để đảm bảo đúng tiêu chuẩn.

Mua Mặt Bích Khớp Nối Rãnh WPT Chính Hãng, Giá Rẻ

Thép Vinh Phú chuyên nhập khẩu và phân phối phụ kiện PCCC chính hãng, phục vụ nhiều ngành công nghiệp, hệ thống xử lý nước thải và phòng cháy chữa cháy. Với phương châm hoạt động:

• Hàng chính hãng 100% kèm CO, CQ.
• Giá cả cạnh tranh, tốt nhất thị trường.
• Bảo hành dài hạn, giao hàng đúng hợp đồng.
• Hỗ trợ tận tâm & chuyên nghiệp

Chúng tôi cung cấp đa dạng sản phẩm như mặt bích, khớp nối, phụ kiện PCCC và nhiều thiết bị liên quan. Để nhận báo giá mặt bích khớp nối rãnh chuyển đổi chính xác cho từng thời điểm, vui lòng liên hệ

Hotline: 0933 710 789 để được tư vấn chi tiết.

Ngoài ra, bạn có thể tải Catalogue Grooved WPT để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh thương hiệu uy tín WPT.
