Mặt Bích Chuyển Đổi Rãnh MECH – Adaptor Flange

Mô tả

Trong các hệ thống đường ống, đặc biệt là PCCC, HVAC và cấp thoát nước công nghiệp, việc kết nối giữa các thiết bị có kiểu đầu nối khác nhau luôn là một thách thức. Đây chính là lúc Mặt Bích Chuyển Đổi Rãnh MECH (Adaptor Flange) phát huy vai trò quan trọng – giải pháp linh hoạt giúp kết nối giữa đầu bích và đầu rãnh một cách an toàn, nhanh chóng và hiệu quả.

Với thiết kế chuẩn kỹ thuật, độ kín cao và khả năng chịu áp lực tốt, sản phẩm Adaptor Flange MECH không chỉ giúp tối ưu lắp đặt mà còn tiết kiệm thời gian bảo trì và chi phí thi công. Nhờ đó, nó trở thành lựa chọn hàng đầu trong các hệ thống ống công nghiệp hiện nay.

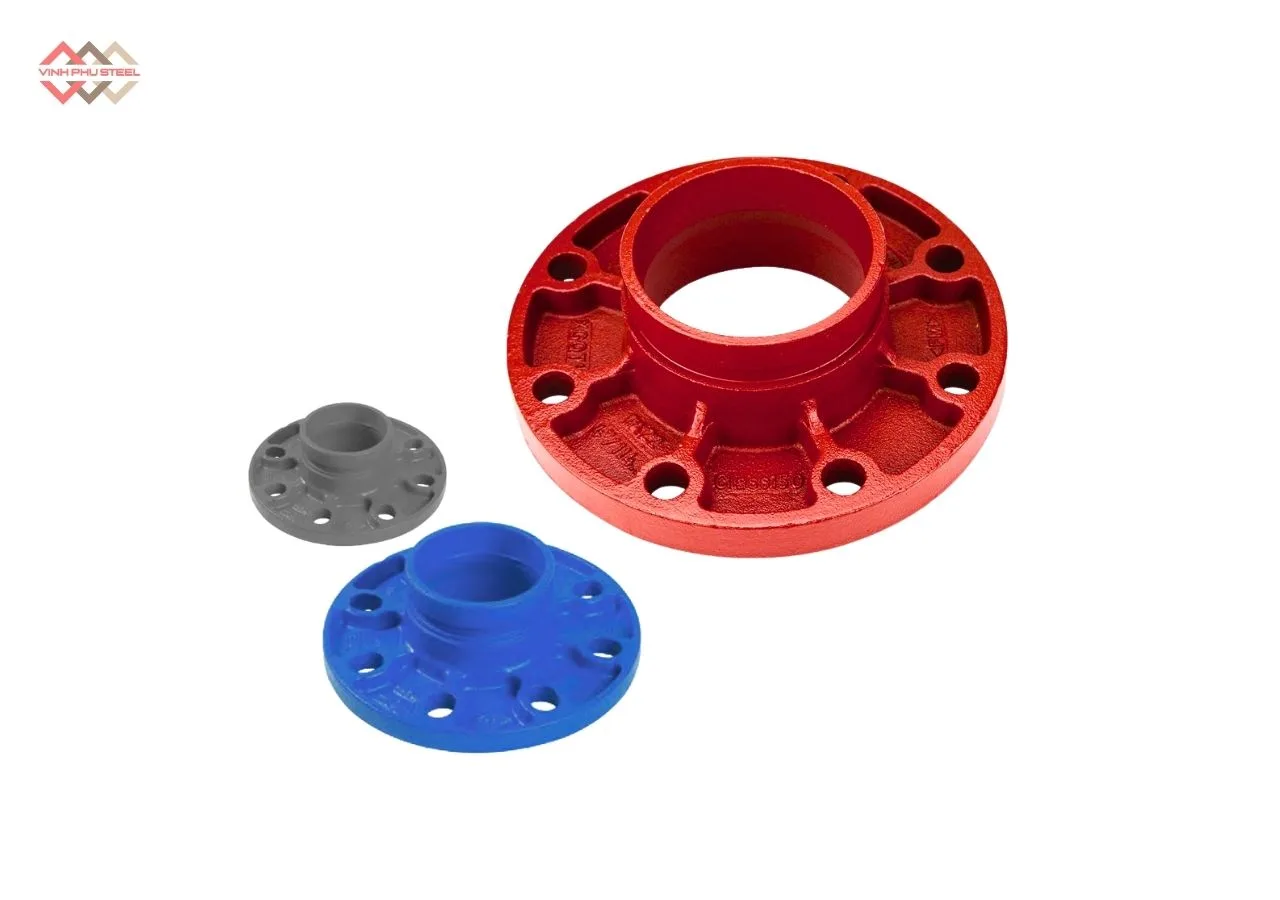

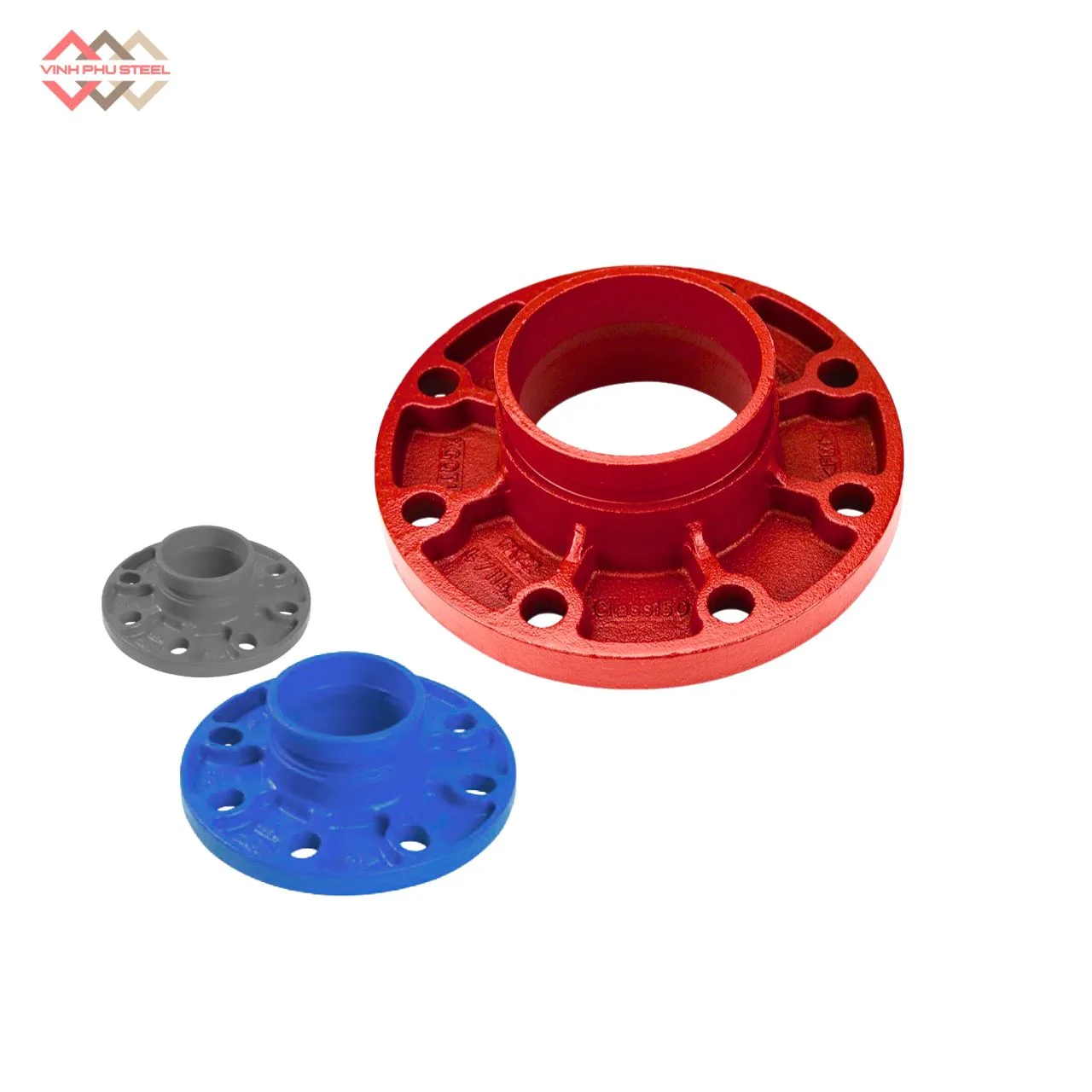

Mặt Bích Chuyển Đổi Rãnh MECH – Adaptor Flange

Mặt bích chuyển đổi rãnh (tiếng Anh: Grooved Adaptor Flange) là phụ kiện nối ống chuyên dụng, có chức năng chuyển đổi kiểu kết nối giữa đầu rãnh (grooved end) thành đầu bích (flanged end) trong hệ thống đường ống.

Nhờ cấu tạo chắc chắn, độ kín cao và khả năng chịu áp lực tốt, mặt bích chuyển đổi rãnh được ứng dụng rộng rãi trong hệ thống PCCC, HVAC, cấp thoát nước và các đường ống công nghiệp, mang lại giải pháp kết nối linh hoạt, an toàn và dễ bảo trì.

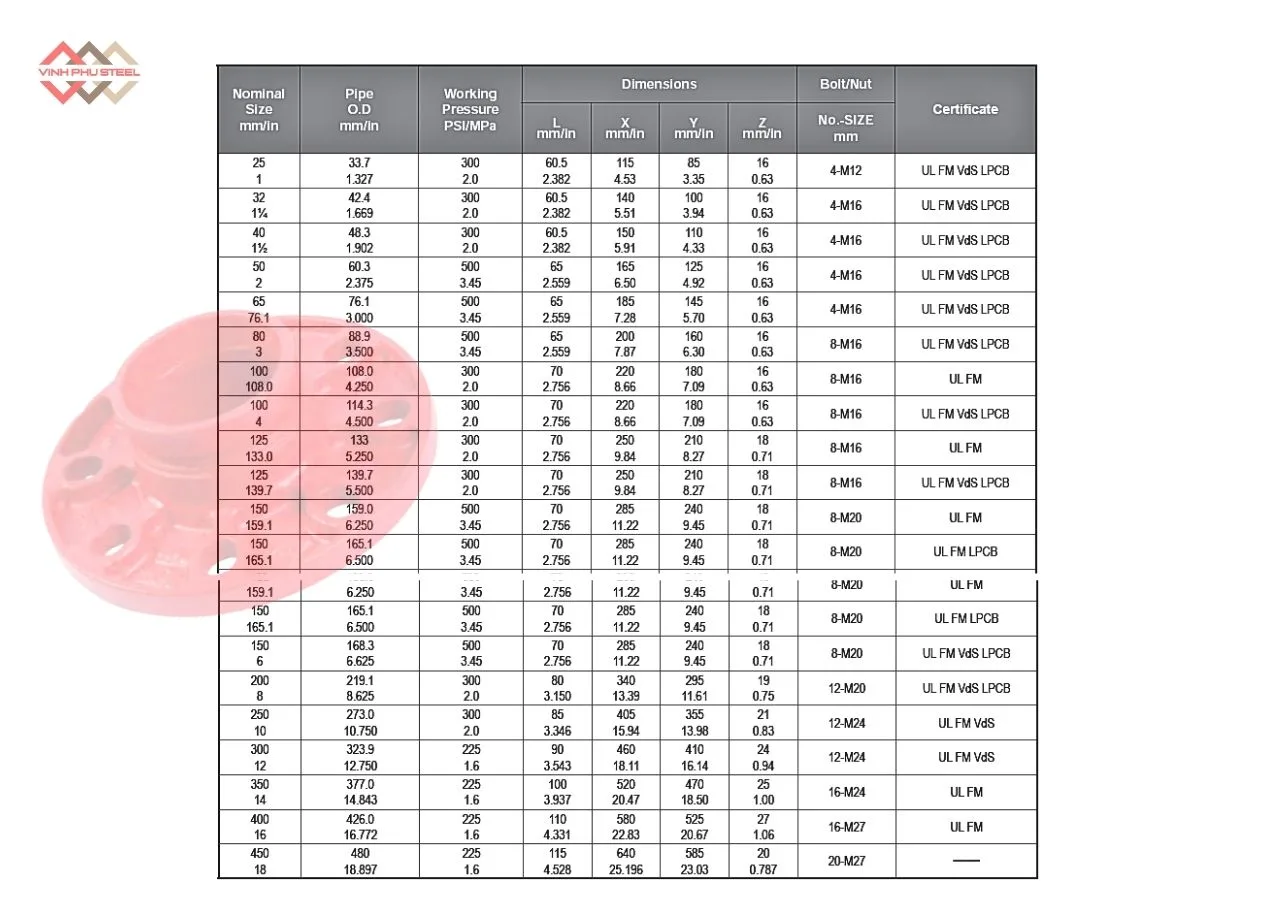

Thông Số Kỹ Thuật Mặt Bích Chuyển Đổi Rãnh MECH

Thông số chính của Mặt bích chuyển đổi rãnh Mech:

• Tên sản phẩm: Phụ kiện chuyển đổi rãnh sang mặt bích.
• Dải kích thước: Từ DN25 đến DN300
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh ống, nối ren trong cho nhánh phụ
• Áp suất làm việc: 145 – 500PSI.
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết (Trang 72) từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

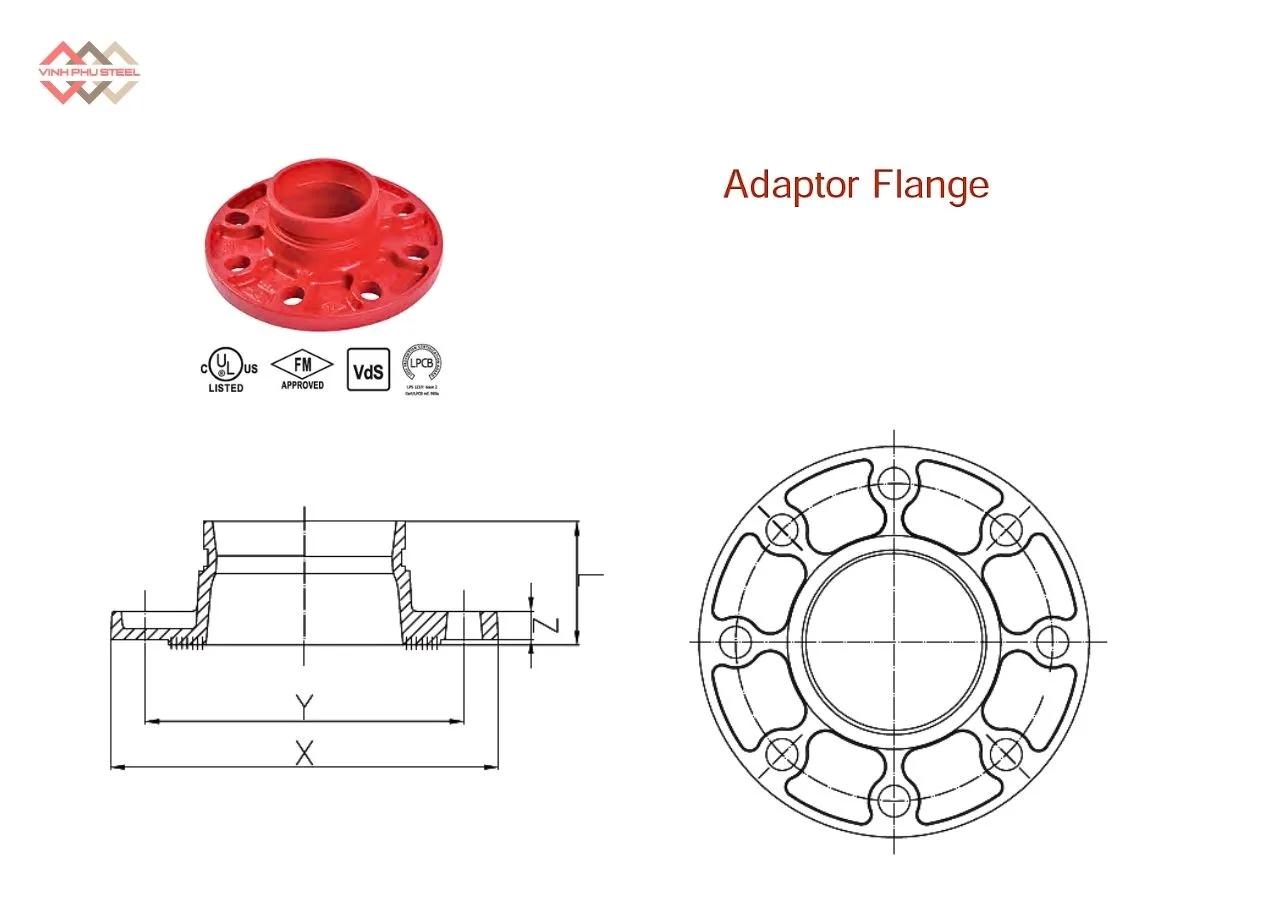

Cấu Tạo Của Mặt Bích Chuyển Đổi Rãnh MECH – Adaptor Flange

Mặt bích chuyển đổi rãnh được thiết kế chắc chắn, đảm bảo độ kín khít và độ bền cao khi kết nối giữa đầu rãnh và đầu bích trong các hệ thống đường ống công nghiệp. Cấu tạo cơ bản của sản phẩm gồm các phần chính sau:

1. Thân (Body)

Là bộ phận chịu lực chính, có nhiệm vụ truyền tải áp suất và đảm bảo độ ổn định cho hệ thống. Thân được chế tạo từ gang cầu (Ductile Iron) hoặc thép đúc (Cast Steel), có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn tốt.

Bề mặt được xử lý tùy theo yêu cầu sử dụng, bao gồm: bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, hoặc mạ kẽm nhúng nóng nhằm tăng khả năng chống gỉ và kéo dài tuổi thọ sản phẩm.

2. Đầu Rãnh (Grooved End)

Phần đầu rãnh được gia công theo tiêu chuẩn rãnh cơ khí (grooved standard), dùng để kết nối với khớp nối rãnh (groove coupling). Thiết kế này cho phép lắp đặt nhanh, không cần hàn, dễ dàng tháo lắp và bảo trì khi cần thiết.

3. Đầu Mặt Bích (Flanged End)

Phần mặt bích được gia công lỗ bulong theo tiêu chuẩn PN16, ANSI, JIS hoặc DIN, giúp kết nối chắc chắn với các thiết bị như van, bơm, đồng hồ đo áp hoặc đường ống đầu bích khác. Mặt bích được tiện phẳng, đảm bảo độ kín khít khi kết nối bằng bulong và gioăng làm kín.

Ưu Điểm Của Mặt Bích Chuyển Đổi Rãnh MECH – Adaptor Flange

Mặt bích chuyển đổi rãnh là một trong những phụ kiện quan trọng giúp hệ thống đường ống hoạt động linh hoạt và hiệu quả hơn. Dưới đây là những ưu điểm nổi bật của sản phẩm:

1. Dễ lắp đặt và tháo dỡ

Thiết kế đầu rãnh cho phép lắp ráp nhanh chóng mà không cần hàn, chỉ cần kết nối bằng khớp nối rãnh (groove coupling). Nhờ đó, thời gian thi công được rút ngắn đáng kể và việc bảo trì, thay thế cũng trở nên dễ dàng hơn.

2. Tương thích cao với nhiều tiêu chuẩn

Phần đầu bích được gia công theo các tiêu chuẩn phổ biến như PN16, ANSI, JIS, DIN, giúp tương thích với nhiều loại van, bơm, đồng hồ áp suất hoặc thiết bị công nghiệp khác nhau.

3. Độ kín khít và an toàn cao

Nhờ quá trình gia công chính xác và vật liệu bền, mối nối giữa đầu rãnh và đầu bích luôn đảm bảo kín khít, chịu được áp lực và rung động trong quá trình vận hành, hạn chế tối đa rò rỉ chất lỏng hoặc khí

4. Vật liệu bền, chống ăn mòn tốt

Sản phẩm được làm từ gang cầu hoặc thép đúc, có độ cứng và khả năng chịu áp suất cao. Bề mặt được sơn epoxy, mạ kẽm hoặc mạ kẽm nhúng nóng, giúp chống gỉ sét, tăng tuổi thọ và thích hợp sử dụng trong môi trường ẩm hoặc ăn mòn nhẹ.

5. Tăng tính linh hoạt cho hệ thống ống

Mặt bích chuyển đổi rãnh cho phép kết nối giữa hai kiểu đầu ống khác nhau (rãnh – bích), giúp hệ thống dễ mở rộng, nâng cấp hoặc kết nối thiết bị mới mà không cần thay đổi toàn bộ kết cấu đường ống.

6. Tiết kiệm chi phí bảo trì và vận hành

Nhờ đặc tính tháo lắp nhanh, không cần gia nhiệt hoặc hàn, phụ kiện này giúp giảm chi phí nhân công, thời gian dừng máy và chi phí bảo dưỡng định kỳ, mang lại hiệu quả kinh tế cao cho doanh nghiệp.

Ứng Dụng Của Mặt Bích Chuyển Đổi Rãnh MECH – Adaptor Flange

Mặt bích chuyển đổi rãnh là phụ kiện kết nối linh hoạt, được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết nối nhanh, kín khít và chịu áp lực tốt. Dưới đây là những ứng dụng tiêu biểu:

1. Hệ thống phòng cháy chữa cháy (PCCC)

Được sử dụng phổ biến trong các hệ thống ống PCCC tại nhà xưởng, tòa nhà cao tầng, trung tâm thương mại. Phụ kiện giúp kết nối van, bơm, tủ điều khiển hoặc ống chính giữa các đoạn ống rãnh và thiết bị đầu bích, đảm bảo lưu thông nước chữa cháy ổn định và an toàn.

2. Hệ thống HVAC (Điều hòa không khí và thông gió)

Trong hệ thống HVAC, mặt bích chuyển đổi rãnh được dùng để nối đường ống dẫn nước lạnh hoặc nước nóng với thiết bị như chiller, bơm tuần hoàn hoặc van điều khiển, giúp dễ tháo lắp và bảo trì trong quá trình vận hành.

3. Hệ thống cấp thoát nước

Ứng dụng trong đường ống cấp nước sạch, thoát nước thải hoặc hệ thống xử lý nước công nghiệp, giúp kết nối các đoạn ống có tiêu chuẩn khác nhau mà vẫn đảm bảo độ kín và áp lực ổn định.

4. Nhà máy và khu công nghiệp

Được sử dụng trong các đường ống dẫn dầu, dẫn khí, hóa chất nhẹ hoặc hơi nước, nơi yêu cầu tính an toàn và độ bền cao. Mặt bích chuyển đổi rãnh giúp giảm thời gian lắp đặt và bảo trì, đồng thời dễ thay thế thiết bị khi cần nâng cấp hệ thống.

5. Ngành đóng tàu và công trình hạ tầng

Sản phẩm được ứng dụng trong đường ống tàu thủy, cầu cảng, nhà máy điện và hệ thống xử lý môi trường, nơi cần các mối nối chịu áp, chống rung và chống ăn mòn tốt.

Hướng Dẫn Lắp Đặt Mặt Bích Chuyển Đổi Rãnh MECH

Để mặt bích chuyển đổi rãnh (Grooved Adaptor Flange) hoạt động ổn định, kín khít và an toàn, việc lắp đặt đúng kỹ thuật là yếu tố quan trọng. Dưới đây là hướng dẫn chi tiết các bước lắp đặt đúng chuẩn:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra sản phẩm: Đảm bảo mặt bích, đầu rãnh và các phụ kiện đi kèm không bị nứt, móp hoặc cong vênh.
• Làm sạch bề mặt kết nối: Loại bỏ bụi, dầu mỡ, gỉ sét hoặc dị vật bám trên bề mặt rãnh và mặt bích.
• Kiểm tra kích thước: Đảm bảo kích thước đường kính ống (DN) và tiêu chuẩn mặt bích (PN16, ANSI, JIS, DIN) phù hợp với hệ thống.

2. Lắp đặt đầu rãnh (Grooved End)

• Lắp khớp nối rãnh (Groove Coupling) vào đầu rãnh của adaptor flange.
• Đảm bảo gasket (gioăng) nằm đúng vị trí, không bị xoắn hoặc lệch.
• Siết bulong của khớp nối đều tay, theo hình chéo để phân bổ lực đồng đều và tránh biến dạng.
• Không siết quá chặt ở bước đầu, nên căn chỉnh toàn bộ vị trí trước khi cố định hoàn toàn.

3. Lắp đặt đầu mặt bích (Flanged End)

• Đặt gioăng làm kín (Gasket) giữa hai mặt bích.
• Căn chỉnh lỗ bulong của adaptor flange khớp với lỗ bulong trên mặt bích của thiết bị hoặc đường ống.
• Dùng bulong và đai ốc đúng tiêu chuẩn, siết đều theo trình tự chéo góc (cross pattern) để đảm bảo lực ép phân bố đồng đều.
• Kiểm tra lại độ kín của mối nối trước khi đưa hệ thống vào vận hành.

4. Kiểm tra sau khi lắp đặt

• Sau khi hoàn thiện, tiến hành thử áp lực (pressure test) để kiểm tra độ kín khít và khả năng chịu áp của mối nối.
• Đảm bảo không có hiện tượng rò rỉ nước hoặc khí tại khu vực kết nối.
• Nếu phát hiện rò rỉ, nới lỏng và điều chỉnh lại vị trí gioăng hoặc siết lại bulong theo đúng lực quy định.

5. Lưu ý kỹ thuật khi lắp đặt

• Không sử dụng bulong cũ, rỉ sét hoặc sai kích thước.
• Tránh va đập mạnh vào mặt bích hoặc đầu rãnh trong quá trình thi công.
• Nếu hệ thống hoạt động trong môi trường ẩm, nhiệt cao hoặc hóa chất, nên chọn sản phẩm có bề mặt mạ kẽm hoặc epoxy để tăng tuổi thọ.

Những Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Trong quá trình lắp đặt và vận hành, mặt bích chuyển đổi rãnh MECH (Grooved Adaptor Flange) có thể phát sinh một số vấn đề kỹ thuật ảnh hưởng đến độ kín, độ bền hoặc hiệu suất của hệ thống. Dưới đây là các sự cố phổ biến và biện pháp khắc phục cụ thể:

1. Rò rỉ tại vị trí kết nối

Nguyên nhân:

• Gioăng cao su bị lệch, mòn hoặc không đúng kích thước.
• Bulong siết không đều hoặc siết quá chặt/lỏng.
• Bề mặt tiếp xúc bị bẩn, gỉ sét hoặc không phẳng.

Biện pháp khắc phục:

• Kiểm tra, vệ sinh kỹ bề mặt trước khi lắp đặt.
• Sử dụng gioăng đúng chủng loại, thay mới nếu đã hư hỏng.
• Siết bulong đều theo hình chéo, đúng mô-men lực khuyến nghị của nhà sản xuất.

2. Lệch tâm đường ống khi lắp đặt (Misalignment)

Nguyên nhân:

• Ống cắt sai kích thước hoặc mép ống nghiêng.
• Căn chỉnh sai trục giữa adaptor flange và ống nối.
• Không giữ cố định trong quá trình siết.

Biện pháp khắc phục:

• Dùng thước đo hoặc dụng cụ căn chỉnh để bảo đảm hai đầu ống đồng tâm.
• Cắt ống vuông góc, mài phẳng đầu ống trước khi lắp.
• Giữ cố định hệ thống khi siết để tránh xô lệch.

3. Nứt hoặc biến dạng thân mặt bích

Nguyên nhân:

• Siết bulong vượt quá lực cho phép.
• Dùng sai tiêu chuẩn kích thước hoặc vật liệu không đạt chuẩn.
• Áp lực hệ thống vượt quá khả năng chịu tải của mặt bích.

Biện pháp khắc phục:

• Sử dụng đúng loại bulong và mô-men lực siết theo hướng dẫn kỹ thuật.
• Chọn đúng kích thước và vật liệu mặt bích (gang cầu hoặc thép đúc) phù hợp áp suất làm việc.
• Thường xuyên kiểm tra và thay thế các chi tiết hư hỏng trước khi có sự cố nghiêm trọng.

4. Ăn mòn hoặc gỉ sét bề mặt

Nguyên nhân:

• Làm việc trong môi trường ẩm, hóa chất hoặc nước biển mà không có lớp bảo vệ phù hợp.
• Sơn, mạ kẽm hoặc lớp epoxy bị tróc sau thời gian dài sử dụng.

Biện pháp khắc phục:

• Lựa chọn bề mặt xử lý phù hợp: bề mặt đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng tùy điều kiện môi trường.
• Thực hiện bảo trì định kỳ, làm sạch và sơn lại lớp phủ bảo vệ nếu cần.
• Dùng bu-lông và phụ kiện mạ kẽm để hạn chế ăn mòn.

5. Rung lắc hoặc tiếng ồn khi vận hành

Nguyên nhân:

• Kết nối rãnh chưa được siết chặt.
• Dòng chảy trong đường ống gây dao động áp lực.
• Hệ thống cố định không chắc chắn.

Biện pháp khắc phục:

• Kiểm tra và siết chặt lại các khớp nối, đặc biệt tại vị trí adaptor flange.
• Lắp thêm gối đỡ hoặc khung cố định chắc chắn cho đường ống.
• Cân bằng áp lực dòng chảy, hạn chế va đập thủy lực (water hammer).

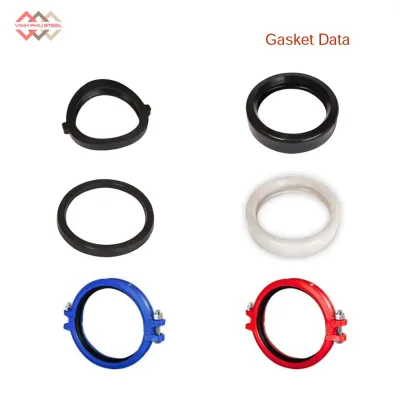

6. Gioăng bị biến dạng hoặc lão hóa

Nguyên nhân:

• Sử dụng gioăng sai loại hoặc không tương thích với môi trường làm việc.
• Nhiệt độ, áp suất hoặc hóa chất làm giảm tuổi thọ gioăng.

Biện pháp khắc phục:

• Dùng gioăng đạt tiêu chuẩn tương thích với môi trường (EPDM, NBR, Silicone, v.v.).
• Kiểm tra định kỳ và thay mới khi phát hiện biến dạng, nứt hoặc cứng.
• Tránh để gioăng tiếp xúc trực tiếp với dầu, dung môi hoặc ánh nắng lâu dài.

Phân Loại Mặt Bích Chuyển Đổi Rãnh MECH Theo Vật Liệu

Mặt bích chuyển đổi rãnh (Adaptor Flange) thường được chế tạo từ hai loại vật liệu chính là gang cầu (Ductile Iron) và thép đúc (Carbon Steel Cast). Đây là hai vật liệu phổ biến nhất hiện nay, đáp ứng tốt các yêu cầu về độ bền, khả năng chịu áp lực và độ kín trong hệ thống đường ống công nghiệp.

1. Mặt Bích Chuyển Đổi Rãnh Bằng Gang Cầu (Ductile Iron)

Đặc điểm:

• Được đúc từ gang cầu tiêu chuẩn ASTM A536, có độ bền kéo và độ dẻo cao hơn gang xám thông thường.
• Khả năng chịu áp suất tốt, chống nứt gãy và biến dạng trong quá trình sử dụng.
• Thích hợp cho hầu hết các hệ thống PCCC, HVAC, cấp thoát nước và công trình dân dụng.

Bề mặt hoàn thiện:

• Sơn đen (Black Paint): bảo vệ cơ bản, thích hợp với môi trường khô ráo.
• Sơn epoxy (Epoxy Coating): tăng khả năng chống ăn mòn, chống hóa chất nhẹ.
• Mạ kẽm hoặc kẽm nhúng nóng (Galvanized / Hot-Dip Galvanized): bảo vệ tối ưu trong môi trường ẩm, ngoài trời hoặc có nguy cơ gỉ sét cao.

Ưu điểm:

• Giá thành hợp lý, dễ gia công và bảo trì.
• Kết nối nhanh, đảm bảo độ kín khít cao.
• Tuổi thọ lâu dài khi sử dụng đúng môi trường làm việc.

2. Mặt Bích Chuyển Đổi Rãnh Bằng Thép Đúc (Carbon Steel Cast)

Đặc điểm:

• Sản xuất từ thép đúc chất lượng cao, có khả năng chịu áp suất và nhiệt độ lớn.
• Độ bền cơ học vượt trội, phù hợp cho các hệ thống công nghiệp nặng, hơi nước, dầu khí hoặc hóa chất.
• Ít bị biến dạng khi chịu tải trọng lớn hoặc dao động dòng chảy.

Bề mặt hoàn thiện:

• Sơn chống gỉ hoặc sơn epoxy: bảo vệ trong môi trường công nghiệp thông thường.
• Mạ kẽm hoặc kẽm nhúng nóng: tăng khả năng chống oxy hóa và ăn mòn.
• Sơn chịu nhiệt: dùng cho các hệ thống hơi nóng hoặc áp suất cao.

Ưu điểm:

• Độ bền và tuổi thọ cao hơn gang cầu.
• Chịu được môi trường làm việc khắc nghiệt, nhiệt độ và áp lực cao.
• Dễ bảo trì và thay thế khi cần.

Nơi Cung Cấp Mặt Bích Chuyển Đổi Rãnh MECH Chính Hãng

Thép Vinh Phú là nhà phân phối chính hãng các sản phẩm MECH, trong đó mặt bích chuyển đổi rãnh MECH (MECH Grooved Adaptor Flange) là một trong những dòng sản phẩm nổi bật được nhiều nhà thầu và kỹ sư tin dùng.

Chúng tôi cam kết mang đến sản phẩm chính hãng MECH, đạt tiêu chuẩn quốc tế, cùng mức giá cạnh tranh nhất thị trường, đáp ứng mọi yêu cầu thi công hệ thống đường ống công nghiệp và dân dụng.

Ưu điểm khi mua Mặt Bích Chuyển Đổi Rãnh MECH tại Thép Vinh Phú:

• Sản phẩm chính hãng MECH 100%: Được nhập khẩu trực tiếp, có chứng chỉ CO, CQ rõ ràng, đảm bảo đúng nguồn gốc và tiêu chuẩn chất lượng quốc tế.
• Vật liệu chất lượng cao: Sản xuất từ gang cầu (Ductile Iron) hoặc thép đúc (Carbon Steel), đảm bảo độ bền, khả năng chịu áp lực và chống ăn mòn vượt trội.
• Bề mặt hoàn thiện đa dạng: Cung cấp nhiều tùy chọn bề mặt: sơn đen, sơn epoxy, mạ kẽm, kẽm nhúng nóng, phù hợp với từng môi trường làm việc.
• Quy cách đầy đủ: Kích thước từ DN50 – DN250 (2” – 10”), tương thích hoàn toàn với các hệ thống ống và phụ kiện rãnh khác của MECH.
• Giá cạnh tranh nhất thị trường: Thép Vinh Phú nhập hàng trực tiếp, không qua trung gian – mang đến mức giá ưu đãi đặc biệt cho đại lý, nhà thầu và dự án lớn.
• Hỗ trợ kỹ thuật & giao hàng toàn quốc: Đội ngũ kỹ sư tư vấn tận tâm, hướng dẫn lắp đặt chi tiết. Giao hàng nhanh chóng tại Hà Nội, TP.HCM và các tỉnh thành khác.
