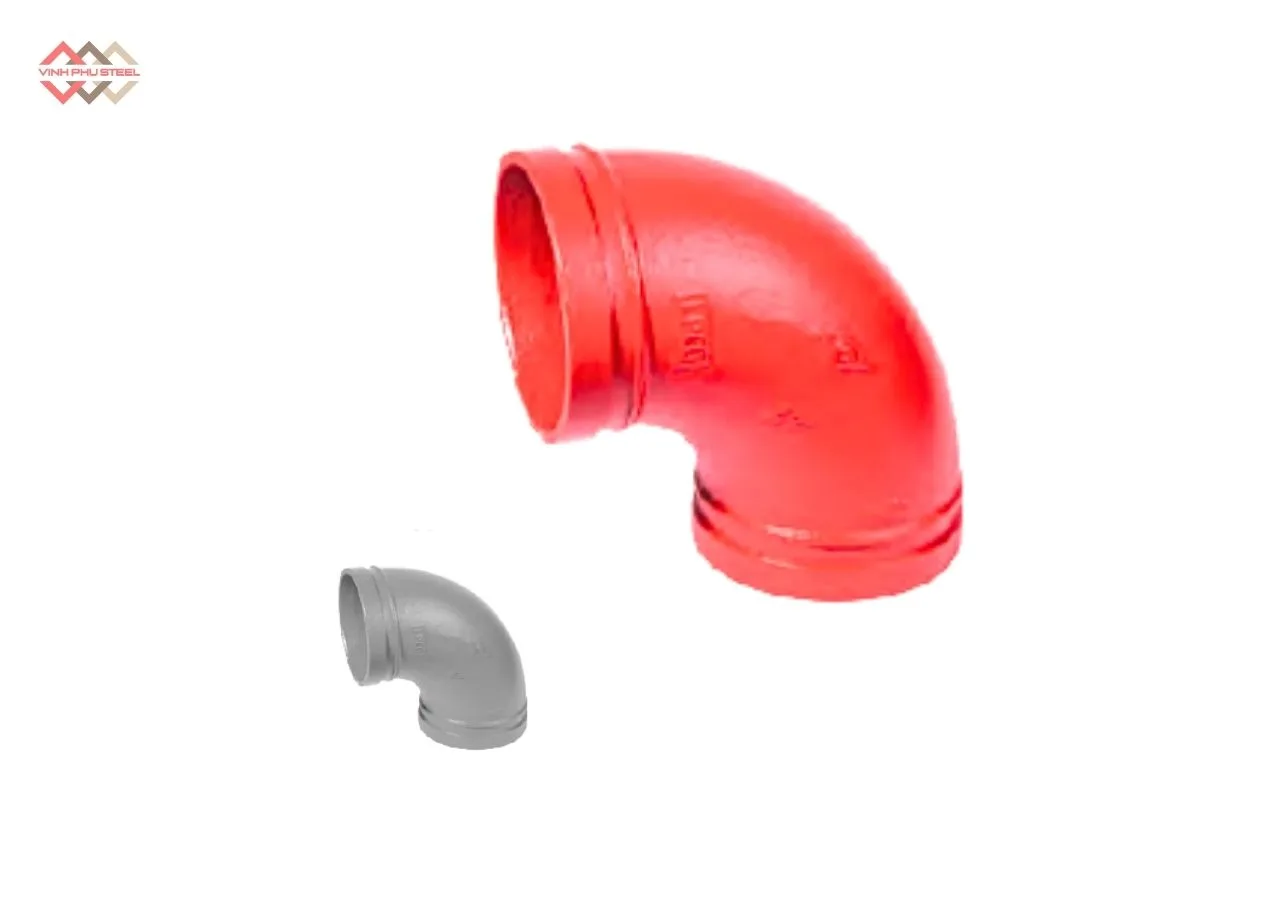

Khủy Tay Nối Ống Loại Mỏng MECH Là Gì? – Co Nối Rãnh 90 Siêu Mỏng

Mô tả

Khủy Tay Nối Ống Loại Mỏng MECH được thiết kế với đường nét tinh gọn, tối giản và đảm bảo thẩm mỹ, giúp hệ thống đường ống không chỉ vận hành an toàn mà còn mang tính đồng bộ, gọn gàng trong bố trí không gian.

Sản phẩm được chế tạo từ gang cầu (gang dẻo) hoặc thép đúc bền chắc, có khả năng chịu áp lực và chống rò rỉ vượt trội, đồng thời nhờ cấu trúc mỏng mà trọng lượng được giảm đáng kể, góp phần tối ưu việc thi công, lắp đặt và treo giữ hệ thống.

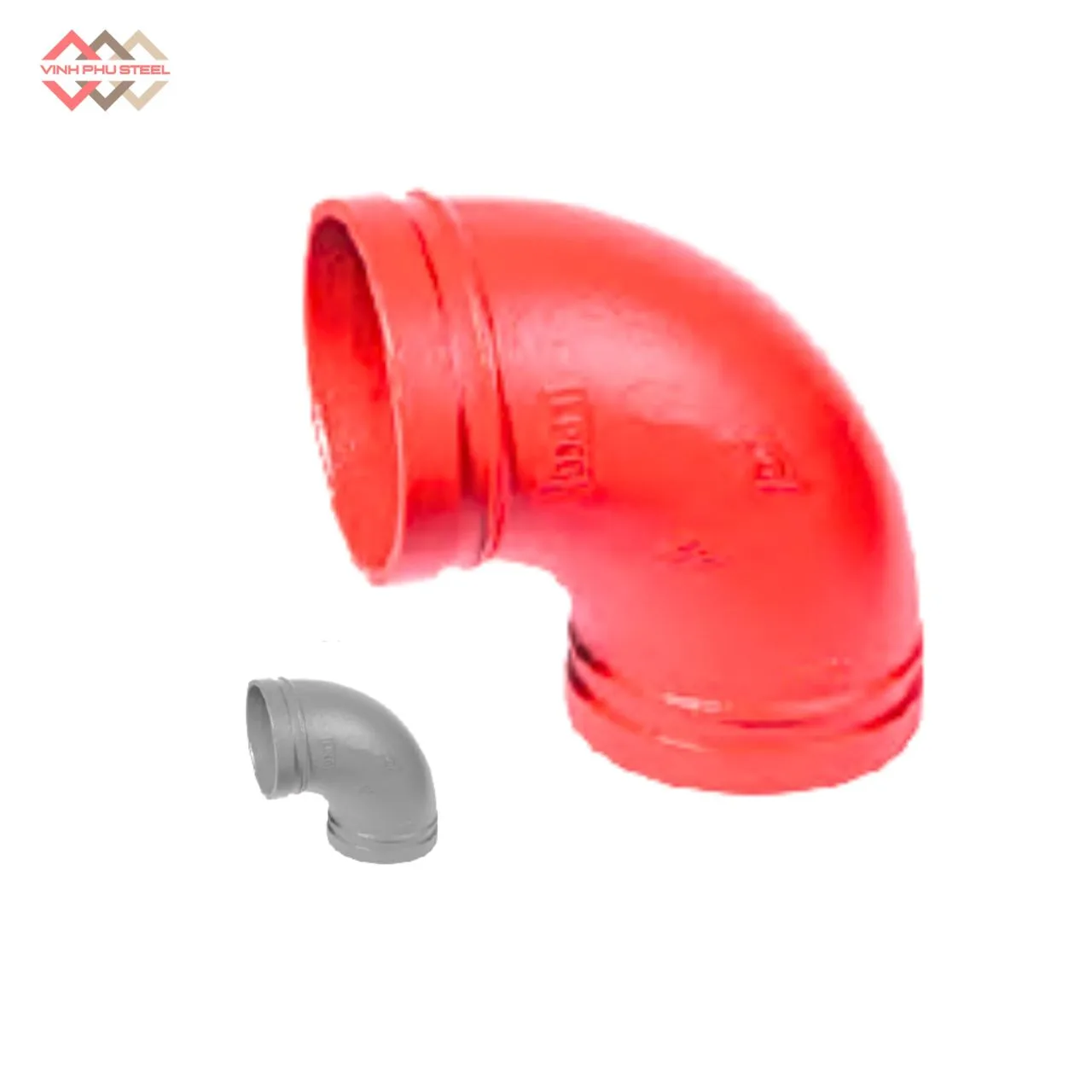

Khủy Tay Nối Ống Loại Mỏng MECH Là Gì?

Khủy Tay Nối Ống Loại Mỏng MECH (hay co rãnh 90° loại mỏng) là phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối hai đoạn ống theo góc 90° nhanh chóng, chính xác và an toàn.

Với thiết kế mỏng – gọn gàng – thẩm mỹ, sản phẩm không chỉ tối ưu không gian lắp đặt mà còn giúp giảm trọng lượng tổng thể của hệ thống, đặc biệt phù hợp cho các đường ống treo hoặc công trình yêu cầu tính linh hoạt.

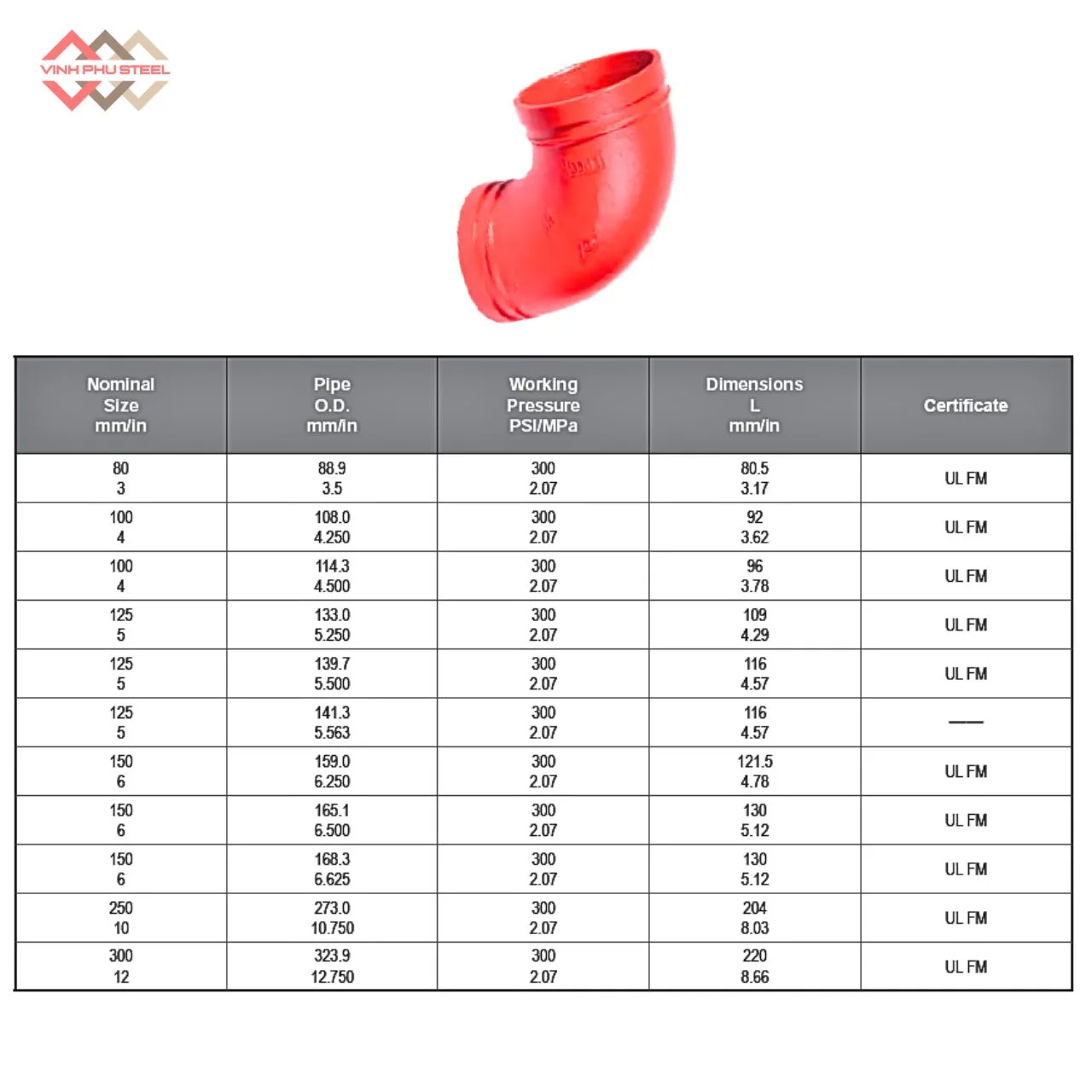

Thông số kỹ thuật Khủy Tay Nối Ống Loại Mỏng MECH

Thông số chính của Co – cút nối rãnh 90 độ Mech Slim:

• Tên sản phẩm: Co nối rãnh 90 độ loại mỏng.
• Dải kích thước: Từ DN80 đến DN300
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
• Áp suất làm việc: 300 PSI
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

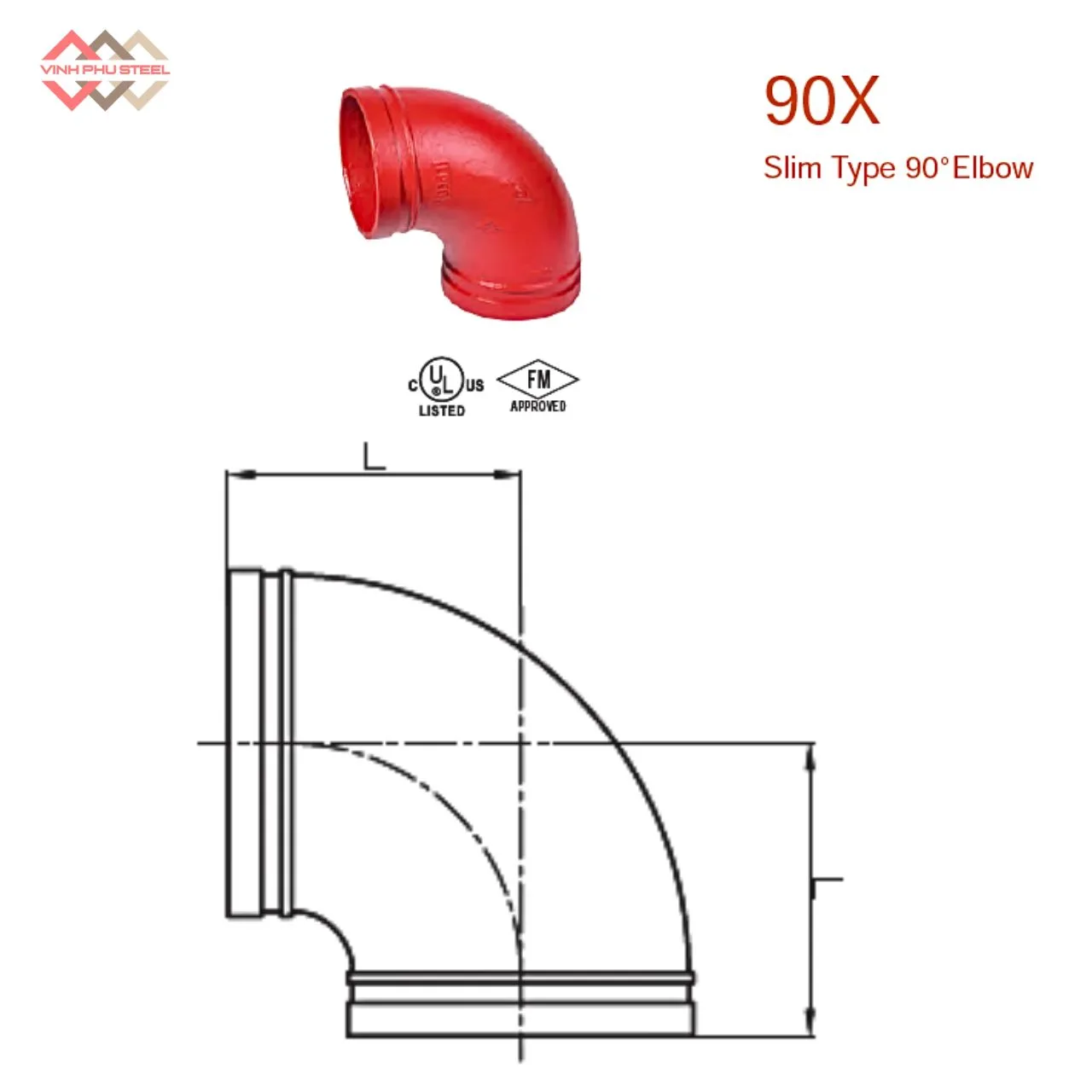

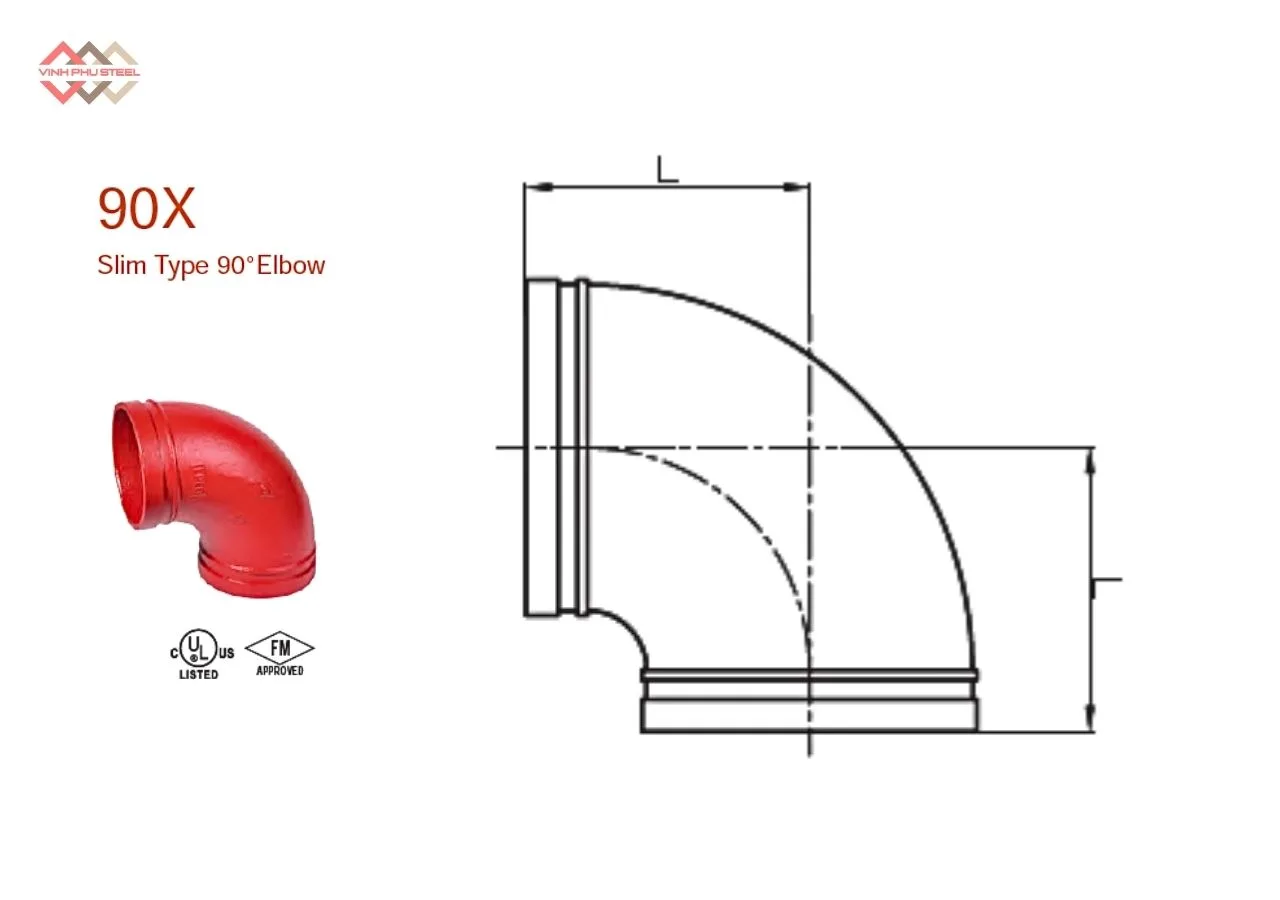

Cấu Tạo Khủy Tay Nối Ống Loại Mỏng MECH

Co Nối Rãnh Ống Thép Loại Mỏng MECH được thiết kế khoa học với kết cấu mỏng gọn nhưng vẫn đảm bảo độ bền và an toàn khi vận hành. Sản phẩm thường gồm các bộ phận chính:

1. Thân khuỷu (thân co):

   • Có dạng chữ L với góc 90°, chịu áp lực trực tiếp từ dòng chảy.
   • Được chế tạo từ gang cầu (gang dẻo) hoặc thép đúc chất lượng cao, có khả năng chống ăn mòn, chống rò rỉ và duy trì độ bền lâu dài.

2. Rãnh nối tiêu chuẩn:

   • Hai đầu ống được gia công rãnh chuẩn quốc tế, cho phép kết nối dễ dàng với ống hoặc phụ kiện khác thông qua khớp nối rãnh.
   • Thiết kế rãnh đảm bảo độ kín khít, an toàn và hạn chế thất thoát dòng chảy.

3. Gioăng làm kín (sử dụng cùng khớp nối rãnh):

   • Khi lắp đặt với khớp nối, gioăng cao su chuyên dụng giúp đảm bảo sự kín khít tuyệt đối.
   • Tăng khả năng chống rò rỉ, hỗ trợ hệ thống vận hành ổn định ngay cả dưới áp lực và nhiệt độ cao.

Với thiết kế mỏng – gọn nhẹ, cấu tạo của Khủy Tay Nối Ống Loại Mỏng MECH không chỉ mang lại tính thẩm mỹ cho hệ thống mà còn giúp giảm trọng lượng tổng thể, thuận tiện cho lắp đặt ở các công trình treo hoặc không gian hạn chế.

Cách Đấu Nối Khủy Tay Nối Ống Loại Mỏng MECH Đúng Kỹ Thuật

Để hệ thống đường ống vận hành ổn định, an toàn và bền bỉ, việc lắp đặt và đấu nối Khủy Tay Nối Ống Loại Mỏng MECH cần tuân thủ đúng quy trình kỹ thuật. Các bước thực hiện cơ bản như sau:

1. Chuẩn bị phụ kiện và dụng cụ

   • Phụ kiện chính: Khủy Tay Nối Ống Loại Mỏng MECH, khớp nối rãnh (grooved coupling), gioăng làm kín.
   • Dụng cụ hỗ trợ: cờ lê/mỏ lết để siết bulông, thước đo, bút đánh dấu, khăn sạch hoặc bàn chải vệ sinh, giá đỡ/kẹp tạm ống.

2. Kiểm tra phụ kiện

   • Đảm bảo Khủy Tay Nối Ống Loại Mỏng MECH và các phụ kiện đi kèm không bị nứt, méo hay rỉ sét.
   • Kiểm tra rãnh và bề mặt tiếp xúc, loại bỏ bụi bẩn, dầu mỡ để kết nối kín khít.

3. Xác định vị trí lắp đặt

   • Căn cứ theo bản vẽ hệ thống để đánh dấu chính xác vị trí lắp.
   • Đảm bảo hướng dòng chảy đúng, tránh sai lệch gây áp lực không đều.

4. Tiến hành đấu nối

   • Đưa đầu ống vào rãnh nối của khuỷu tay.
   • Lắp khớp nối rãnh và gioăng cao su vào đúng vị trí, đảm bảo khớp vừa khít.
   • Siết bulông theo đường chéo, từ từ và đều lực để tránh biến dạng rãnh hoặc lệch phụ kiện.

5. Cố định hệ thống

   • Sử dụng giá đỡ hoặc kẹp chuyên dụng để giữ chặt hệ thống, đặc biệt với đường ống treo.
   • Kiểm tra độ chắc chắn của toàn bộ mối nối trước khi vận hành.

6. Kiểm tra sau lắp đặt

   • Cho hệ thống chạy thử với áp lực nước hoặc khí để kiểm tra độ kín.
   • Nếu có rò rỉ, tiến hành điều chỉnh hoặc siết lại bulông.

Vấn Đề Thường Gặp Khi Lắp Đặt và Biện Pháp Khắc Phục

Trong quá trình thi công hệ thống đường ống, việc lắp đặt Khủy Tay Nối Ống Loại Mỏng MECH đôi khi có thể gặp một số sự cố kỹ thuật. Dưới đây là những lỗi phổ biến và cách xử lý hiệu quả:

1. Rò rỉ tại mối nối
   • Nguyên nhân: Gioăng làm kín lắp sai vị trí, bề mặt rãnh chưa được vệ sinh kỹ, hoặc siết bulông không đều lực.
   • Khắc phục: Tháo phụ kiện, vệ sinh lại bề mặt, lắp gioăng đúng chuẩn, siết bulông theo đường chéo với lực vừa phải để tạo độ kín khít đồng đều.

2. Ống bị lệch hoặc xoắn

   • Nguyên nhân: Xác định vị trí lắp đặt không chính xác, không cố định ống trước khi siết.
   • Khắc phục: Đánh dấu vị trí lắp đặt rõ ràng, sử dụng giá đỡ/kẹp tạm để giữ ống cân bằng trước khi nối.

3. Biến dạng rãnh nối hoặc thân co

   • Nguyên nhân: Siết bulông quá chặt, không tuân thủ lực siết theo tiêu chuẩn.
   • Khắc phục: Sử dụng cờ lê lực để kiểm soát độ siết, tránh tác động lực quá lớn làm hỏng cấu trúc phụ kiện.

4. Ăn mòn, gỉ sét sớm

   • Nguyên nhân: Lắp đặt trong môi trường ẩm ướt hoặc hóa chất mà không có biện pháp bảo vệ bề mặt.
   • Khắc phục: Chọn vật liệu phù hợp (gang cầu phủ sơn epoxy, thép đúc mạ kẽm/nhiệt luyện), định kỳ kiểm tra và bảo dưỡng.

5. Khó tháo lắp khi bảo trì

   • Nguyên nhân: Lắp đặt sai kỹ thuật, gioăng hoặc bulông bị kẹt do không được vệ sinh và bôi trơn đúng cách.
   • Khắc phục: Khi lắp đặt cần vệ sinh sạch, bôi một lớp mỏng chất bôi trơn chuyên dụng cho gioăng và bulông để dễ tháo dỡ khi cần.

Ưu Điểm Của Khủy Tay Nối Ống Loại Mỏng MECH

Khủy Tay Nối Ống Loại Mỏng MECH được sử dụng rộng rãi trong các hệ thống đường ống nhờ mang lại nhiều lợi ích vượt trội:

1. Thiết kế mỏng – gọn gàng – thẩm mỹ

• Kết cấu tối giản, gọn nhẹ giúp hệ thống đường ống trông đồng bộ, tinh tế và tiết kiệm không gian lắp đặt.
• Phù hợp cho công trình cần tính thẩm mỹ cao hoặc hệ thống treo trên cao.

2. Giảm trọng lượng, tối ưu thi công

• So với loại tiêu chuẩn, phiên bản mỏng nhẹ hơn, giúp giảm tải trọng tổng thể.
• Dễ dàng vận chuyển, lắp đặt và đặc biệt thuận lợi cho hệ thống đường ống treo.

3. Kết nối nhanh chóng, không cần hàn

• Sử dụng khớp nối rãnh tiêu chuẩn, chỉ cần lắp và siết bulông, không cần hàn hay ren phức tạp.
• Tiết kiệm thời gian và chi phí thi công.

4. Độ bền cao – an toàn tuyệt đối

• Được chế tạo từ gang cầu (gang dẻo) hoặc thép đúc chất lượng cao.
• Khả năng chịu áp lực, chống rò rỉ và chống ăn mòn tốt, vận hành bền bỉ lâu dài.

5. Dễ dàng bảo trì và thay thế

• Thiết kế rãnh cho phép tháo lắp nhanh chóng, thuận tiện khi cần kiểm tra, bảo dưỡng hoặc thay phụ kiện.

6. Ứng dụng đa dạng

• Được sử dụng rộng rãi trong hệ thống PCCC, HVAC, cấp thoát nước, công nghiệp và dân dụng, đáp ứng nhiều nhu cầu kỹ thuật khác nhau.

Ứng Dụng Của Khủy Tay Nối Ống Loại Mỏng MECH

Khủy Tay Nối Ống Loại Mỏng MECH là phụ kiện không thể thiếu trong các hệ thống đường ống hiện đại, đặc biệt ở những công trình cần tính gọn gàng, thẩm mỹ và giảm tải trọng:

1. Hệ thống PCCC (Phòng cháy chữa cháy)

   • Dùng để thay đổi hướng dòng chảy trong đường ống chữa cháy tại các tòa nhà, nhà xưởng, trung tâm thương mại.
   • Đảm bảo nước chữa cháy được dẫn đến đúng vị trí, an toàn và hiệu quả.

2. Hệ thống cấp – thoát nước

   • Ứng dụng trong hệ thống cấp nước sạch, thoát nước thải dân dụng và công nghiệp.
   • Thiết kế mỏng giúp tiết kiệm không gian, thuận tiện cho đường ống trong khu vực hạn chế diện tích.

3. Hệ thống HVAC (sưởi – thông gió – điều hòa không khí)

   • Kết nối và điều chỉnh hướng luồng khí trong hệ thống thông gió, điều hòa.
   • Giúp hệ thống hoạt động ổn định, giảm áp lực cục bộ và nâng cao hiệu quả vận hành.

4. Công trình công nghiệp và hạ tầng kỹ thuật

   • Dùng trong các nhà máy, xí nghiệp, khu công nghiệp với hệ thống dẫn khí nén, dầu, hơi và các chất lỏng kỹ thuật.
   • Chịu áp lực tốt, chống rò rỉ, thích hợp cho môi trường khắc nghiệt.

5. Ứng dụng trong hệ thống treo

   • Với đặc tính mỏng, gọn nhẹ, sản phẩm đặc biệt phù hợp cho đường ống treo trên cao hoặc công trình cần giảm tải trọng.
   • Giúp thi công thuận tiện, đảm bảo an toàn và tính thẩm mỹ tổng thể.

Phân Loại Khuỷu Tay Nối Ống Loại Mỏng MECH Theo Vật Liệu

Trong quá trình lựa chọn phụ kiện ống, việc hiểu rõ vật liệu cấu tạo là yếu tố then chốt quyết định độ bền, tính an toàn và hiệu quả vận hành của hệ thống.

Với Khuỷu Tay Nối Ống Loại Mỏng MECH, hai dòng vật liệu phổ biến và được ứng dụng nhiều nhất chính là gang cầu (gang dẻo) và thép đúc. Mỗi loại sở hữu đặc tính riêng, phù hợp với những nhu cầu và môi trường kỹ thuật khác nhau.

1. Khuỷu Tay Nối Ống Loại Mỏng MECH bằng Gang Cầu (Gang Dẻo)

Đặc điểm nổi bật:

• Độ bền và dẻo dai tốt: Nhờ cấu trúc graphit dạng cầu, gang cầu vừa chắc chắn vừa giảm thiểu nguy cơ nứt gãy.
• Khả năng chịu áp lực ổn định: Đáp ứng tốt các hệ thống PCCC, cấp thoát nước và HVAC thông dụng.
• Kháng gỉ và ăn mòn: Thường được phủ epoxy hoặc mạ kẽm để tăng tuổi thọ khi hoạt động trong môi trường ẩm ướt.
• Tính kinh tế cao: Giá thành hợp lý, phù hợp công trình cần số lượng lớn phụ kiện.
• Thiết kế gọn nhẹ: Phiên bản loại mỏng tiết kiệm không gian, dễ dàng lắp đặt và bảo trì.

Ứng dụng:

• Hệ thống PCCC trong tòa nhà, nhà xưởng, khu công nghiệp.
• Đường ống cấp – thoát nước đô thị và dân dụng.
• Hệ thống HVAC yêu cầu chi phí tối ưu.
• Các hệ thống dẫn chất lỏng áp lực trung bình.

2. Khuỷu Tay Nối Ống Loại Mỏng MECH bằng Thép Đúc

Đặc điểm nổi bật:

• Chịu lực vượt trội: Thép đúc có độ bền cơ học cao, chịu va đập và áp lực lớn hơn gang cầu.
• Khả năng chịu nhiệt tốt: Thích hợp cho môi trường có nhiệt độ cao và biến động mạnh.
• Gia công chính xác: Mang lại độ kín khít cao, hạn chế tối đa rò rỉ, đảm bảo an toàn cho hệ thống.
• Tuổi thọ lâu dài: Ít biến dạng, hoạt động ổn định trong nhiều năm.
• Thiết kế mỏng – chắc chắn: Giữ được độ bền nhưng giúp giảm tải trọng hệ thống tổng thể.

Ứng dụng:

• Hệ thống PCCC cao áp tại các công trình trọng điểm.
• Đường ống trong ngành dầu khí, hóa chất, năng lượng.
• Hệ thống HVAC công nghiệp, quy mô lớn.
• Ứng dụng đặc biệt trong đóng tàu, luyện kim và môi trường khắc nghiệt.

Gợi ý:

Nếu gang cầu là lựa chọn tối ưu cho công trình dân dụng và công nghiệp vừa với ưu thế giá thành hợp lý, thì thép đúc lại vượt trội trong những hệ thống áp lực cao, khắc nghiệt và đòi hỏi độ an toàn tuyệt đối.

Khuỷu Tay Nối Ống Slim MECH Chính Hãng, Giá Rẻ

Tại Thép Vinh Phú, chúng tôi tự hào cung cấp dòng Khủy Tay Nối Ống Slim MECH chất lượng cao với mức giá cạnh tranh nhất thị trường. Sản phẩm được sản xuất theo tiêu chuẩn quốc tế, thiết kế mỏng gọn, thẩm mỹ và hiệu quả, phù hợp cho hệ thống PCCC, cấp thoát nước, HVAC và các ứng dụng công nghiệp. Chế tạo từ gang cầu hoặc thép đúc chính hãng, Slim MECH vẫn đảm bảo khả năng chịu áp lực cao, chống rò rỉ và độ bền vượt trội dù phần thân gọn nhẹ.

Với lợi thế kênh phân phối chính thức, Thép Vinh Phú cam kết:

• Giá tốt – chiết khấu & ưu đãi hấp dẫn cho đơn hàng số lượng lớn
• Hàng chính hãng – có chứng nhận chất lượng & bảo hành
• Giao hàng nhanh – hỗ trợ kỹ thuật, hướng dẫn lắp đặt tận nơi
• Đa dạng kích thước & mã sản phẩm – đáp ứng nhu cầu thiết kế đường ống phong phú

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá Khuỷu Tay Nối Ống Slim MECH ưu đãi và giải pháp kết nối ống hoàn hảo cho dự án của bạn.
