Khớp Nối Rãnh Tháo Nhanh MECH – Grooved Quick Release Coupling

Mô tả

Trong một số hệ thống đường ống hiện đại, nhu cầu về giải pháp kết nối nhanh, an toàn và dễ bảo trì ngày càng được quan tâm. Khớp nối rãnh tháo nhanh MECH (Grooved Quick Release Coupling) ra đời để đáp ứng chính nhu cầu đó, giúp rút ngắn thời gian thi công, nâng cao hiệu quả vận hành và giảm chi phí bảo dưỡng.

Bài viết dưới đây nhằm giới thiệu khái niệm, ưu điểm và ứng dụng thực tế,.. của loại khớp nối này, từ đó dễ dàng lựa chọn sản phẩm phù hợp cho công trình.

Khớp Nối Rãnh Tháo Nhanh MECH Là Gì:

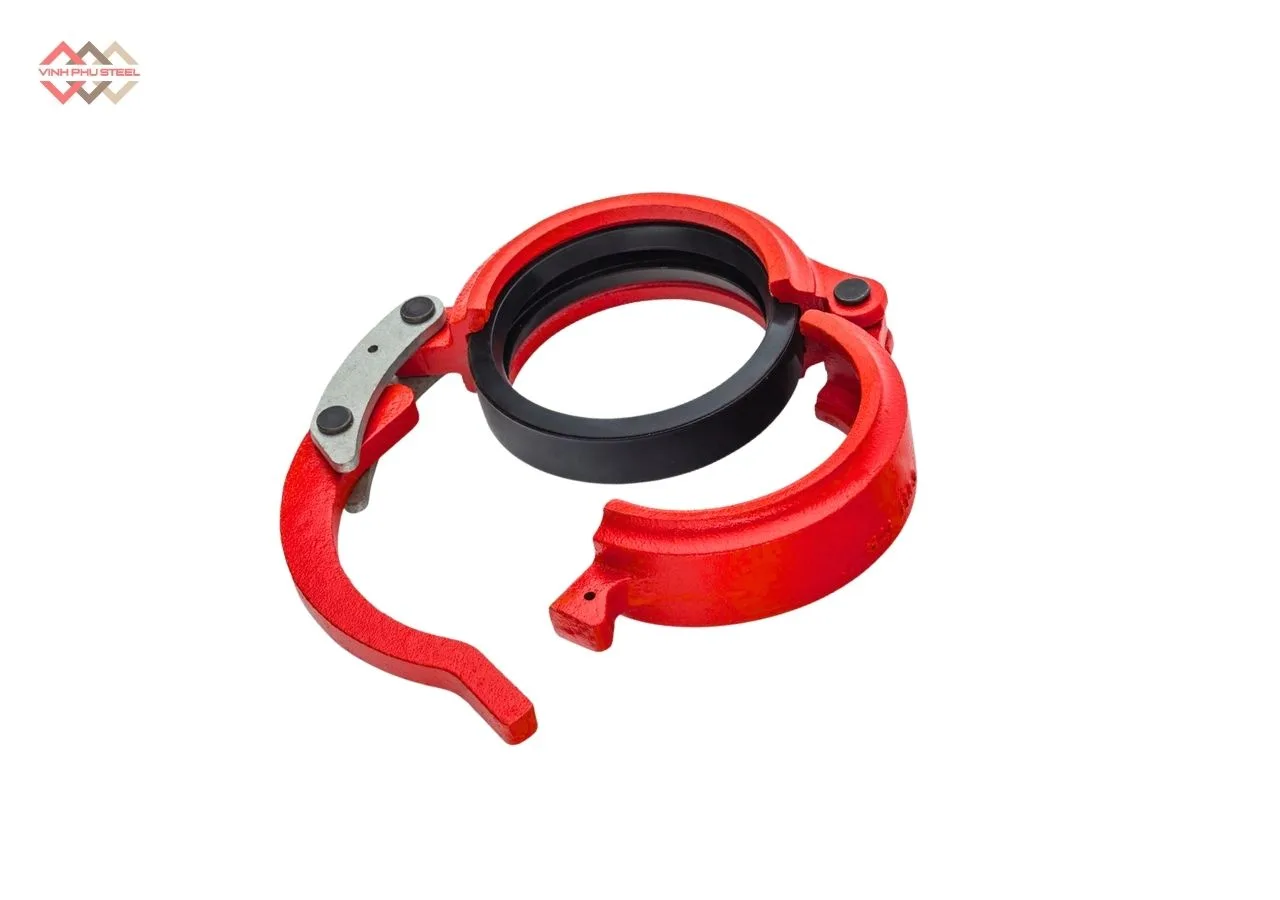

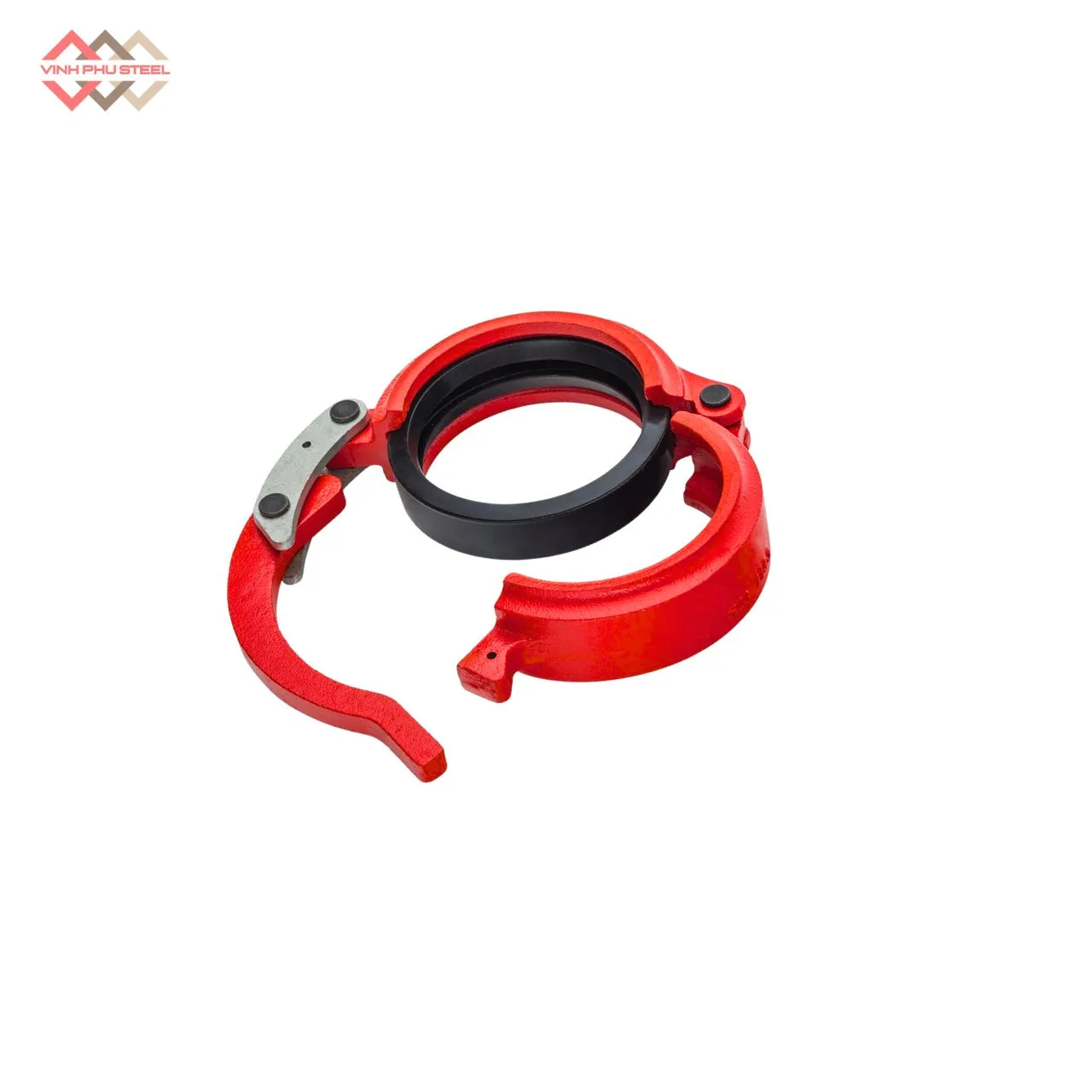

Khớp nối rãnh tháo nhanh (Grooved Quick Release Coupling) là phụ kiện đường ống đặc biệt, cho phép lắp đặt và tháo dỡ ống rãnh chỉ trong vài thao tác đơn giản. Thay vì phải siết bu lông như khớp nối thông thường, loại khớp này sử dụng cơ chế khóa nhanh bằng lẫy/chốt, giúp tiết kiệm đáng kể thời gian, nhân công và chi phí thi công.

Đặc điểm:

• Nhanh chóng: tháo – lắp dễ dàng, không cần dụng cụ chuyên dụng.
• Kín khít, an toàn: vòng đệm cao su đảm bảo chống rò rỉ, chịu áp lực tốt.
• Linh hoạt: dễ thay thế, vệ sinh hoặc mở rộng hệ thống.
• Kinh tế: giảm thời gian thi công, tối ưu chi phí vận hành.

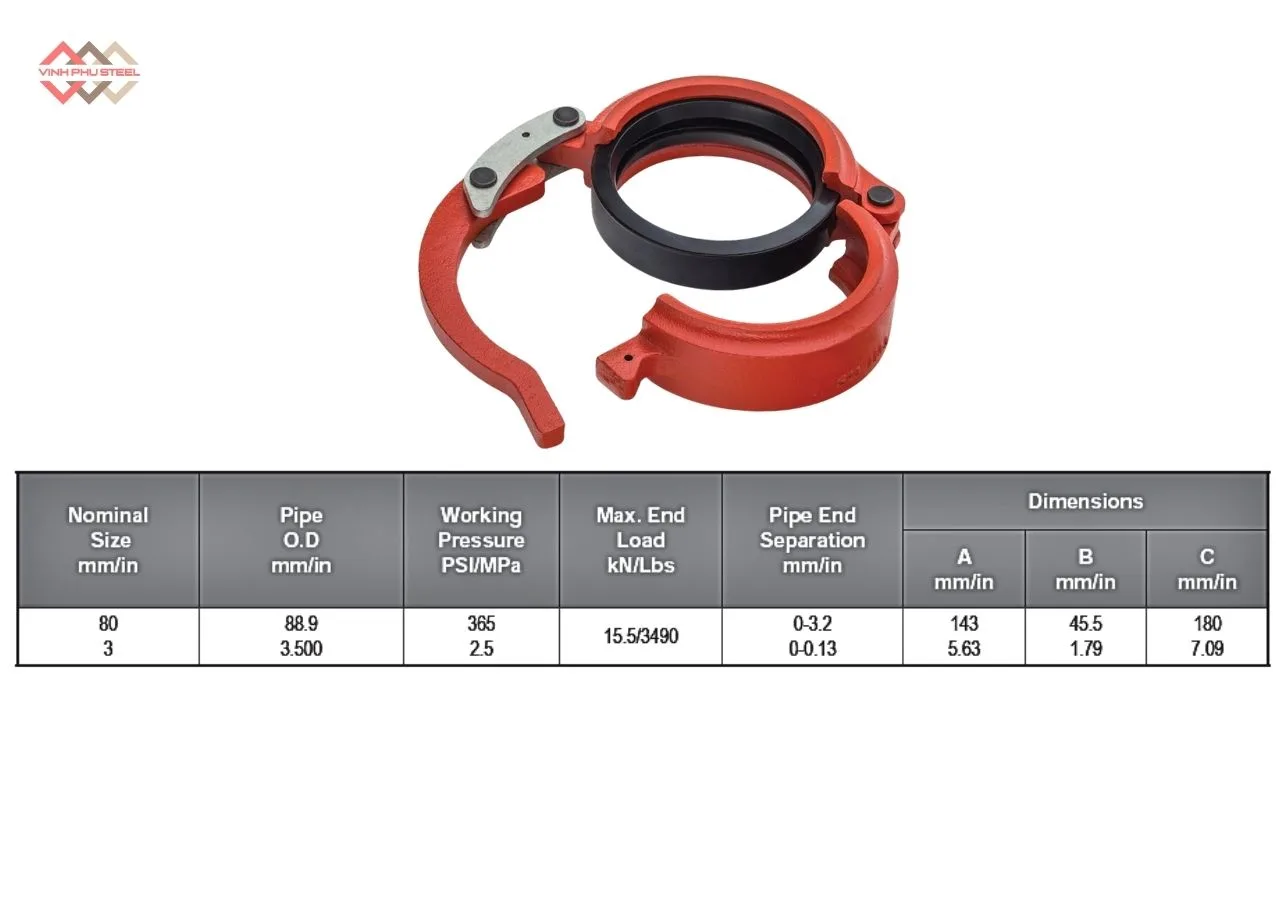

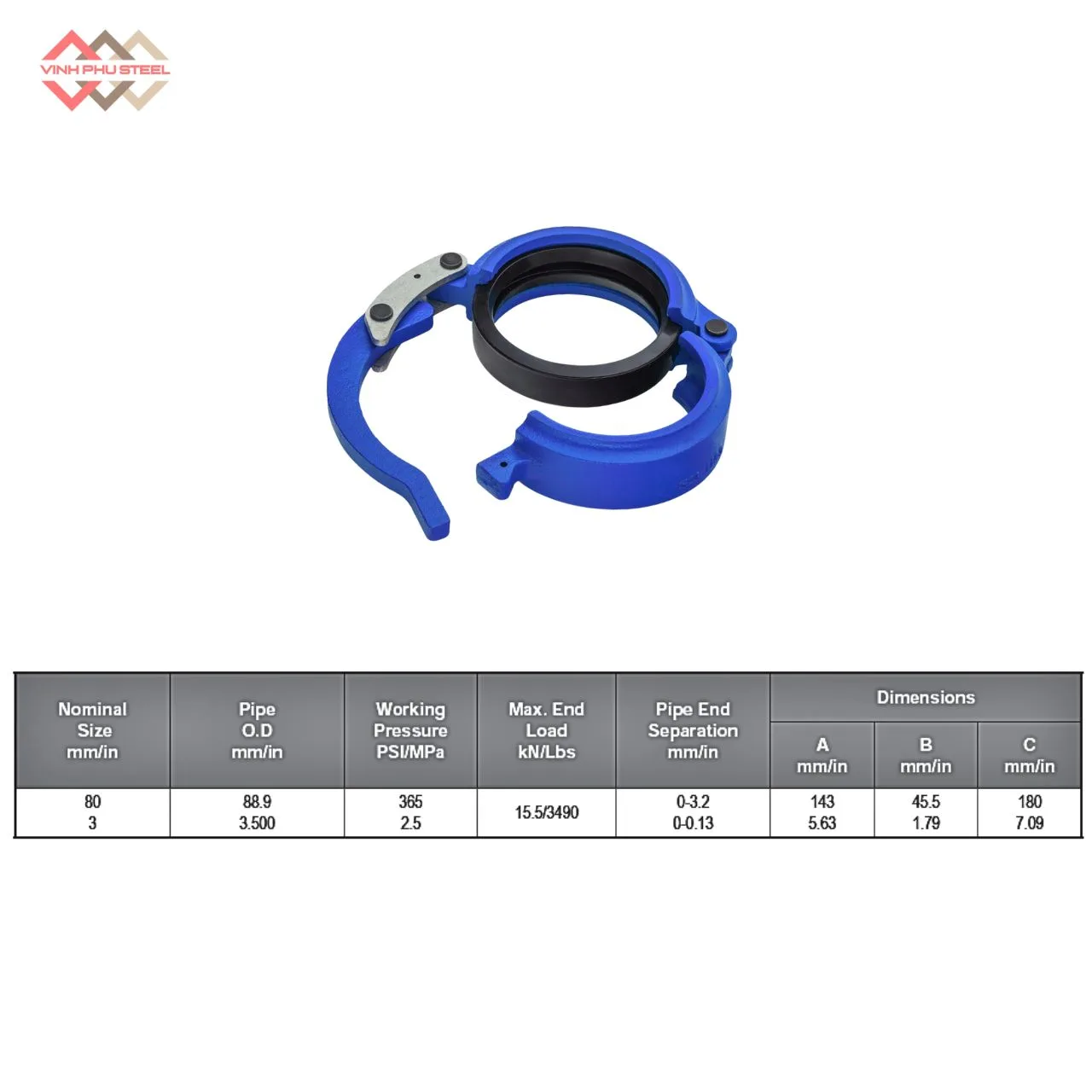

Thông số kỹ thuật sản phẩm khớp nối rãnh tháo nhanh MECH

• Tên sản phẩm: Khớp, cùm nối rãnh tháo nhanh.
• Dải kích thước: DN80, các kích cỡ khác sẽ cập nhật sớm
• Ứng dụng phù hợp: Ống thép đen tiêu chuẩn, hệ thống ống PCCC, đường ống công nghiệp
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 365PSI
• Kết nối: Cơ cấu tháo nhanh, chốt khóa an toàn
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.

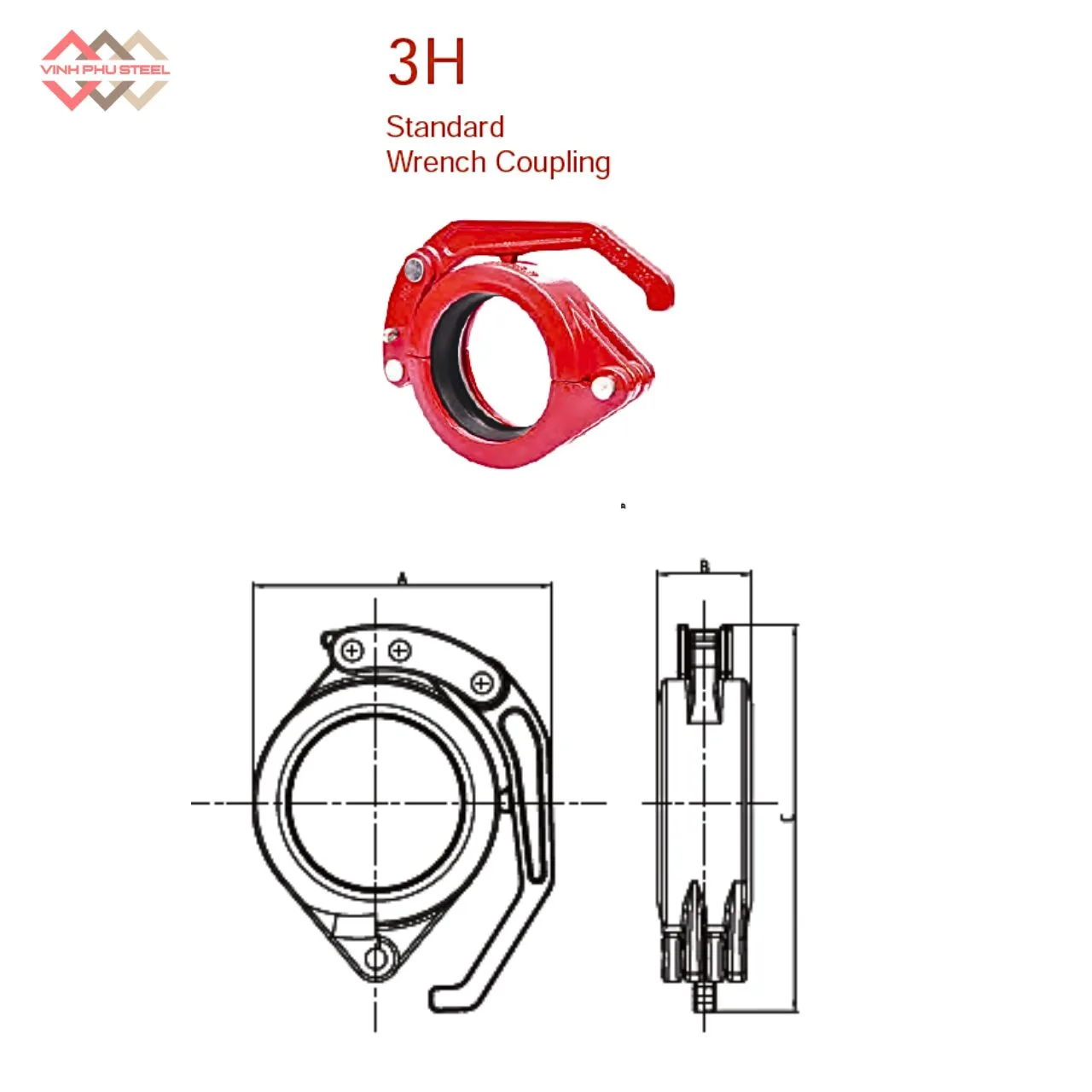

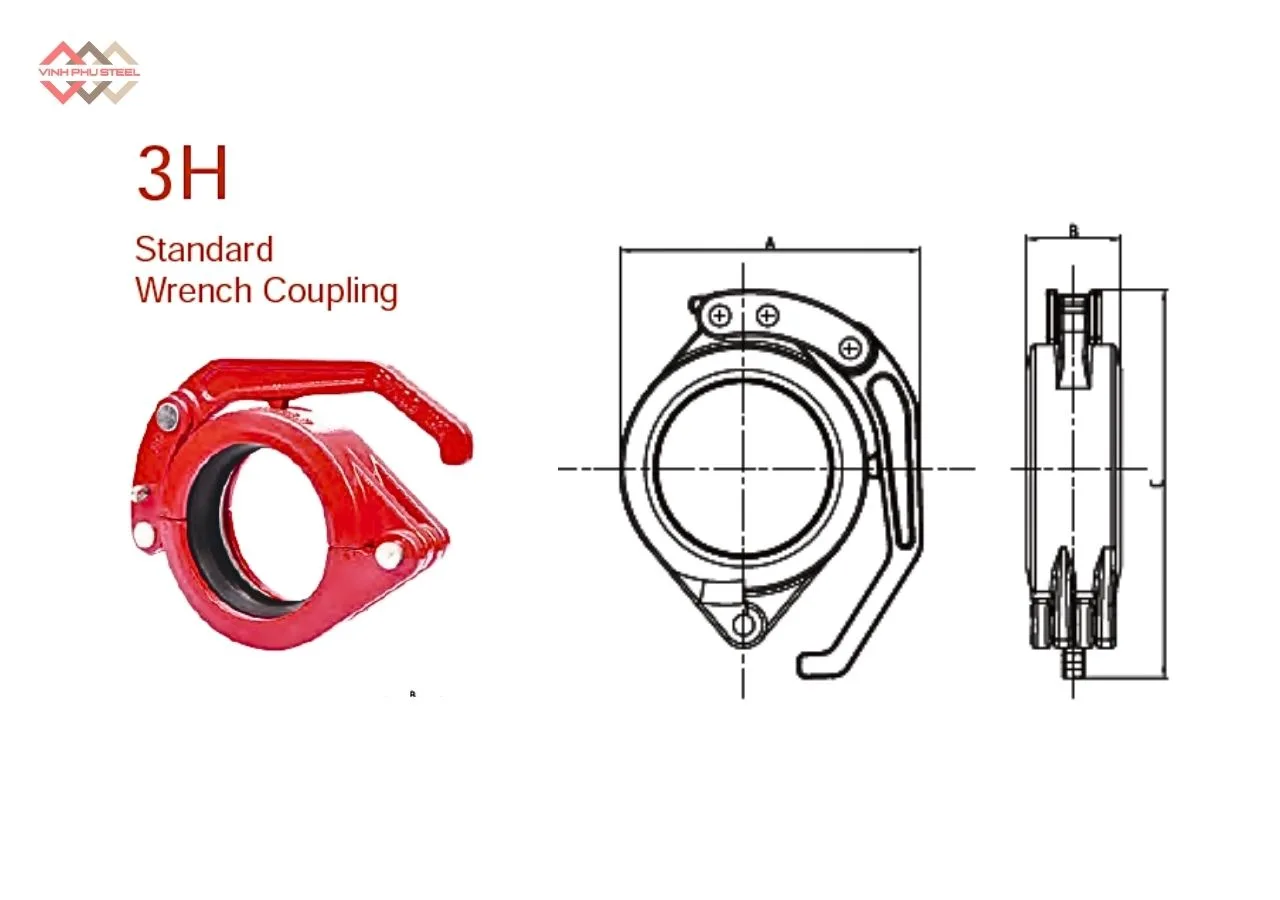

Cấu tạo Khớp Nối Rãnh Cứng Tháo Nhanh MECH

Cùm nối rãnh cứng tháo nhanh MECH được thiết kế để tạo ra một mối ghép chắc chắn giữa các ống có đầu rãnh, đồng thời cho phép lắp đặt và tháo gỡ nhanh chóng. Cấu tạo cơ bản gồm:

• Thân khớp nối (Housing):

  • Thường chế tạo từ gang dẻo hoặc thép đúc.
  • Gồm hai nửa, bên trong có rãnh để ôm chặt đầu ống.
  • Đảm bảo độ cứng vững, không cho phép ống dịch chuyển dọc trục hay xoay góc sau khi lắp.

• Vòng đệm (Gasket):

  • Làm từ cao su EPDM, NBR hoặc silicone.
  • Đặt bên trong thân khớp nối, ép chặt vào hai đầu ống để tạo độ kín, chống rò rỉ.

• Cơ cấu tháo nhanh (Latch/Lever hoặc Pin):

  • Thay thế cho bulông – đai ốc truyền thống.
  • Cho phép mở – đóng khớp nối nhanh chóng, dễ dàng kết nối hoặc tháo rời ống.

• Chốt khóa an toàn (Locking Pin/Safety Clip – tùy chọn):

  • Giữ cố định khớp nối, tránh bung ra khi đường ống chịu áp lực.
  • Tăng độ an toàn và ổn định cho toàn hệ thống.

Ưu điểm Khớp Nối Rãnh Cứng Tháo Nhanh

Trong các hệ thống đường ống hiện đại, việc lựa chọn loại khớp nối phù hợp không chỉ quyết định đến độ bền và độ kín khít, mà còn ảnh hưởng trực tiếp đến thời gian thi công và chi phí vận hành. Khớp nối rãnh cứng tháo nhanh mang đến nhiều ưu điểm vượt trội:

• Lắp đặt siêu nhanh: Cơ cấu tháo nhanh giúp kết nối hoặc tháo rời ống chỉ trong vài giây, hạn chế tối đa việc sử dụng dụng cụ.
• Kín khít tuyệt đối: Vòng đệm cao su chịu áp lực cao, ngăn ngừa rò rỉ chất lỏng và khí.
• Liên kết chắc chắn: Thiết kế dạng cứng giữ đường ống cố định, không bị xoay hoặc dịch chuyển, đảm bảo hệ thống vận hành ổn định.
• Tiện lợi khi bảo trì: Dễ tháo lắp để kiểm tra, vệ sinh hoặc thay thế, tiết kiệm đáng kể chi phí bảo dưỡng.
• Ứng dụng linh hoạt: Được sử dụng trong nhiều hệ thống quan trọng như PCCC, HVAC, cấp – thoát nước và công nghiệp thực phẩm.

Cùm nối rãnh cứng tháo nhanh là lựa chọn lý tưởng cho những công tác đòi hỏi sự thường xuyên thay đổi, đấu tháo nhanh chóng.

Ứng dụng Khớp Nối Rãnh Cứng Tháo Nhanh MECH

Nhờ khả năng lắp đặt nhanh, tháo dỡ dễ dàng, kết nối chắc chắn và đảm bảo độ kín khít tuyệt đối, khớp nối rãnh cứng tháo nhanh được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng như:

1. Hệ thống PCCC (Phòng cháy chữa cháy):

   • Sử dụng trong các tuyến ống cấp nước chữa cháy trong tòa nhà, khu công nghiệp, nhà xưởng.
   • Cho phép thi công nhanh chóng, giảm thời gian lắp đặt và dễ dàng kiểm tra, bảo trì định kỳ.
   • Đảm bảo độ kín khít và an toàn khi đường ống phải chịu áp lực cao.

2. Hệ thống HVAC (Sưởi, thông gió, điều hòa không khí):

   • Dùng để kết nối các tuyến ống nước lạnh, ống gió, ống sưởi.
   • Cơ cấu tháo nhanh giúp thuận tiện khi cần thay đổi, mở rộng hoặc bảo trì hệ thống.
   • Tối ưu không gian và tăng tính thẩm mỹ cho công trình.

3. Hệ thống cấp – thoát nước:

   • Ứng dụng trong các công trình dân dụng (chung cư, trung tâm thương mại, khách sạn) và công nghiệp (nhà máy, xưởng sản xuất).
   • Đảm bảo lưu lượng ổn định, ngăn ngừa rò rỉ, đồng thời tiết kiệm chi phí thi công.

4. Ngành thực phẩm & đồ uống:

   • Dùng trong các nhà máy bia, nước giải khát, chế biến thực phẩm.
   • Ưu điểm tháo lắp nhanh giúp dễ dàng vệ sinh, đảm bảo tiêu chuẩn an toàn vệ sinh thực phẩm.

5. Ngành dầu khí, hóa chất nhẹ:

   • Áp dụng cho các tuyến ống áp lực vừa và nhỏ, yêu cầu chống rò rỉ và độ an toàn cao.
   • Cấu tạo tháo nhanh giúp xử lý sự cố, thay thế phụ tùng dễ dàng trong môi trường khắc nghiệt.

6. Trạm trộn bê tông & hệ thống bơm bê tông:

   • Kết nối nhanh các đoạn ống dẫn bê tông, thuận tiện cho việc di chuyển, lắp đặt ngoài công trường.
   • Giúp tiết kiệm thời gian, giảm công sức lao động và tăng hiệu quả vận hành.

Cùmnối rãnh cứng tháo nhanh không chỉ mang lại giải pháp kết nối an toàn và bền vững, mà còn góp phần tối ưu chi phí, nâng cao hiệu quả thi công và vận hành cho nhiều lĩnh vực công nghiệp khác nhau.

Hướng dẫn Lắp đặt và Sử dụng Cumg nối rãnh nhanh MECH

Để khớp nối rãnh cứng tháo nhanh phát huy hiệu quả tối đa, cần tuân thủ đúng quy trình lắp đặt và sử dụng:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra ống: Đảm bảo hai đầu ống có rãnh đúng tiêu chuẩn, bề mặt sạch, không gỉ sét, dầu mỡ hoặc bụi bẩn.
• Kiểm tra khớp nối: Đảm bảo thân khớp nối, vòng đệm cao su, chốt khóa và cơ cấu tháo nhanh không bị hư hỏng.
• Chọn đúng loại vòng đệm: Phù hợp với môi trường sử dụng (nước, khí, hóa chất, nhiệt độ cao…).

2. Các bước lắp đặt

1. Lắp vòng đệm (Gasket): Đặt vòng đệm cao su vào giữa hai đầu ống.
2. Đưa thân khớp nối: Kẹp hai nửa thân khớp nối ôm lấy phần rãnh của ống.
3. Khóa cơ cấu tháo nhanh: Gạt chốt/đòn bẩy (hoặc khóa chốt) để siết chặt hai nửa khớp nối, đảm bảo vòng đệm ép kín đều.
4. Lắp chốt an toàn (nếu có): Cố định cơ cấu tháo nhanh bằng chốt an toàn để tránh bật ra khi vận hành.

3. Lưu ý khi sử dụng

• Áp lực làm việc: Sử dụng trong giới hạn áp lực được khuyến nghị của nhà sản xuất.
• Kiểm tra định kỳ: Định kỳ kiểm tra vòng đệm và cơ cấu tháo nhanh để kịp thời thay thế khi có dấu hiệu mài mòn.
• Tháo lắp đúng cách: Khi cần tháo, chỉ cần mở cơ cấu tháo nhanh, tránh dùng lực mạnh hoặc dụng cụ cạy gây biến dạng thân khớp nối.
• Vệ sinh và bảo dưỡng: Giữ vòng đệm và bề mặt khớp nối sạch sẽ để tăng tuổi thọ và độ kín khít.

Với quy trình lắp đặt và sử dụng đơn giản, khớp nối rãnh cứng tháo nhanh giúp tiết kiệm thời gian, chi phí thi công, đồng thời đảm bảo hệ thống vận hành ổn định và an toàn lâu dài.

Vấn đề thường gặp khi sử dụng Khớp nối rãnh tháo nhanh MECH

Trong quá trình vận hành hệ thống đường ống, khớp nối rãnh cứng tháo nhanh có thể gặp một số sự cố phổ biến sau:

1. Rò rỉ tại điểm nối

   • Nguyên nhân: Vòng đệm cao su bị lão hóa, nứt gãy hoặc lắp đặt không đúng vị trí.
   • Khắc phục: Thay vòng đệm mới, kiểm tra lại độ kín khít khi lắp.

2. Khớp nối bị bật ra dưới áp lực

   • Nguyên nhân: Không khóa chốt an toàn, cơ cấu tháo nhanh chưa siết chặt hoặc ống bị gia công rãnh sai tiêu chuẩn.
   • Khắc phục: Đảm bảo cơ cấu khóa được siết chặt, luôn sử dụng chốt an toàn và kiểm tra chất lượng gia công rãnh ống.

3. Biến dạng thân khớp nối

   • Nguyên nhân: Sử dụng vượt quá áp lực làm việc, va đập cơ học mạnh hoặc dùng sai loại khớp nối.
   • Khắc phục: Sử dụng đúng thông số áp lực và thay thế khớp nối bị hỏng.

4. Khó tháo lắp trong bảo trì

   • Nguyên nhân: Bụi bẩn, rỉ sét bám trên thân hoặc cơ cấu tháo nhanh bị kẹt.
   • Khắc phục: Thường xuyên vệ sinh, tra dầu bôi trơn cơ cấu tháo nhanh, bảo quản trong điều kiện khô ráo.

5. Tiếng ồn hoặc rung lắc tại điểm nối

   • Nguyên nhân: Ống chưa được cố định chắc chắn, khớp nối không siết đủ lực.
   • Khắc phục: Kiểm tra lại giá đỡ ống, siết chặt cơ cấu khóa và thay vòng đệm nếu cần.

Kiểm tra định kỳ và bảo dưỡng đúng cách sẽ giúp hạn chế tối đa các sự cố trên, kéo dài tuổi thọ cho khớp nối và đảm bảo an toàn vận hành cho toàn bộ hệ thống.

Phân loại Khớp nối rãnh tháo nhanh MECH

Khớp nối rãnh tháo nhanh (Grooved Quick Release Coupling) được chế tạo từ các vật liệu khác nhau, đáp ứng yêu cầu về áp lực làm việc, môi trường và độ bền cơ học. Hai loại phổ biến nhất là gang dẻo ASTM A536, Grade 65-45-12 và thép đúc QT450-10.

1. Khớp nối gang dẻo – ASTM A536, Grade 65-45-12

• Vật liệu: Gang dẻo theo tiêu chuẩn ASTM A536, Grade 65-45-12.
• Đặc tính cơ học:
  • Độ bền kéo: 65 ksi (≈ 448 MPa).
  • Giới hạn chảy: 45 ksi (≈ 310 MPa).
  • Độ giãn dài: 12%.
• Ưu điểm:
  • Dẻo dai, chịu va đập tốt hơn gang xám.
  • Độ kín khít cao, phù hợp với hệ thống áp lực trung bình.
  • Giá thành hợp lý, dễ thi công và phổ biến trên thị trường.
• Ứng dụng: Hệ thống PCCC, HVAC, cấp – thoát nước, đường ống công nghiệp áp lực vừa.

2. Khớp nối thép đúc – QT450-10

• Vật liệu: Thép đúc QT450-10.
• Đặc tính cơ học:
  • Độ bền kéo: ≥ 450 MPa.
  • Độ giãn dài: ≥ 10%.
• Ưu điểm:
  • Khả năng chịu áp lực cao, độ cứng và độ bền vượt trội.
  • Chịu va đập, biến dạng tốt trong môi trường công nghiệp khắc nghiệt.
  • Tuổi thọ cao, phù hợp các công trình nặng và đường ống áp lực lớn.
• Ứng dụng: Hệ thống dầu khí, trạm trộn bê tông, hệ thống công nghiệp nặng, các đường ống chịu áp suất cao.

3. Bảng so sánh nhanh 2 loại chất liệu là khớp nối Gang dẻo (cầu) và Thép

4. Tóm tắt:

• Gang dẻo ASTM A536, Grade 65-45-12 là lựa chọn kinh tế, phù hợp với hệ thống thông dụng, áp lực vừa.
• Thép đúc QT450-10 phù hợp với các hệ thống yêu cầu độ bền cao, chịu áp lực lớn và môi trường khắc nghiệt.

Khớp Nối Rãnh Tháo Nhanh MECH Chính Hãng, Giá Rẻ

Khi lựa chọn khớp nối rãnh tháo nhanh, khách hàng không chỉ quan tâm đến chất lượng sản phẩm, mà còn cần một nhà cung cấp uy tín, chuyên nghiệp và giá cả hợp lý. Thép Vinh Phú chính là lựa chọn hàng đầu nhờ nhiều năm kinh nghiệm trong lĩnh vực phân phối thép ống, thép hình và phụ kiện cơ khí.

Chúng tôi cung cấp khớp nối rãnh tháo nhanh chính hãng, đảm bảo:

• Chất lượng đạt chuẩn: Sản phẩm MECH nhập khẩu, chịu áp lực tốt, độ kín khít cao.
• Giá cả cạnh tranh: Phù hợp với ngân sách của nhiều dự án, từ công trình dân dụng đến công nghiệp nặng.
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, hỗ trợ chọn loại phù hợp với hệ thống, giao hàng nhanh chóng trên toàn quốc.

Để được tư vấn và nhận báo giá chính xác nhất cho kích cỡ, chủng loại Khớp nối rãnh tháo nhanh MECH. Vui lòng liên hệ ngay:

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
