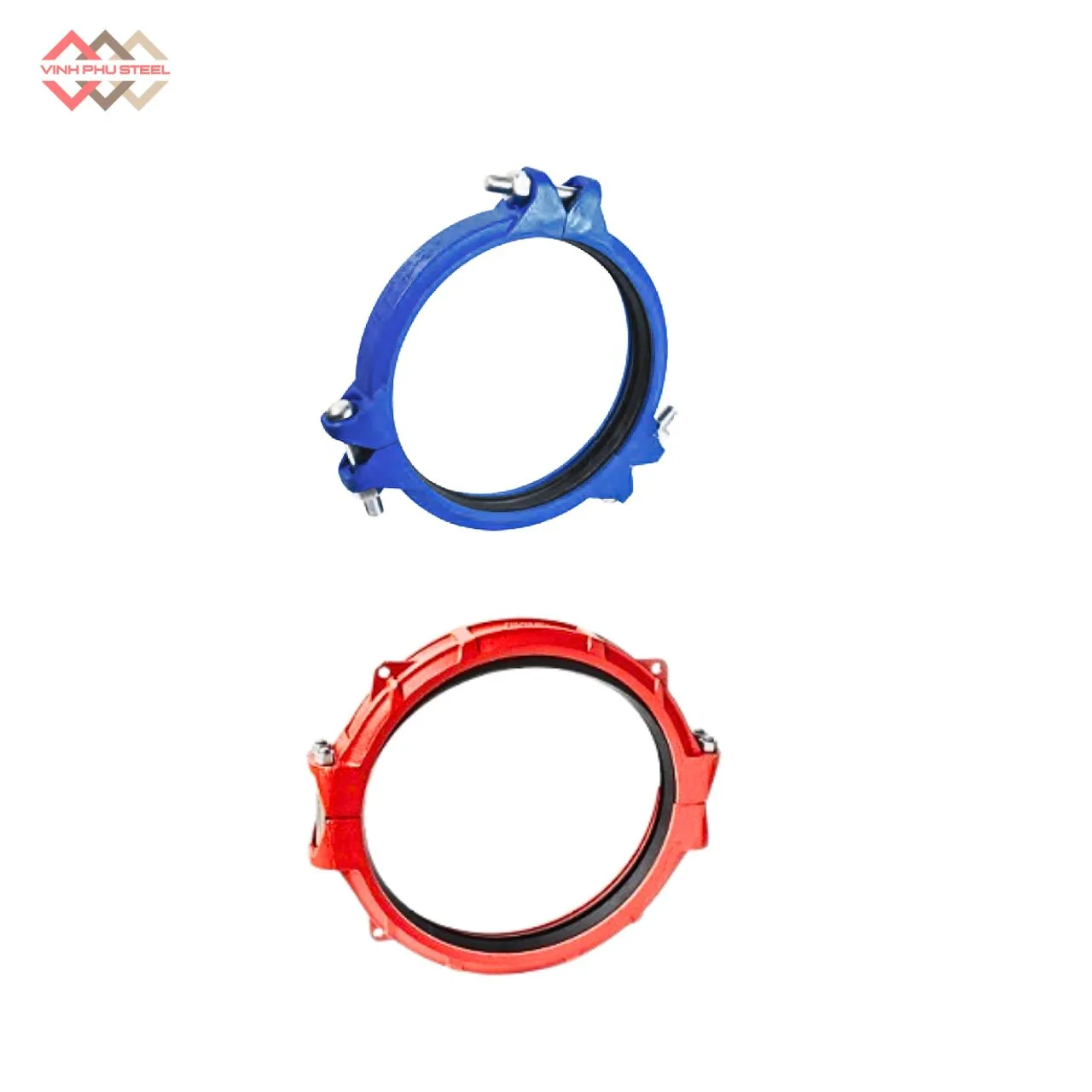

Khớp Nối Rãnh Mềm Slim MECH – Cùm Nối Rãnh Mềm Loại Mỏng

Mô tả

Trong các hệ thống đường ống công nghiệp, HVAC, PCCC hay cấp thoát nước, mối nối ống ảnh hưởng trực tiếp đến hiệu suất, tính thẩm mỹ và trọng lượng công trình.

Khớp nối rãnh mềm slim là giải pháp tối ưu với thiết kế mảnh mai, tinh gọn và khả năng chịu áp lực 300 PSI, đảm bảo vận hành an toàn. Trọng lượng nhẹ giúp giảm tải cho các đường ống treo, đồng thời tối ưu không gian lắp đặt và giữ vẻ ngoài gọn gàng, thẩm mỹ.

Khớp nối rãnh mềm slim MECH là sản phẩm từ thương hiệu uy tín MECH – Trung Quốc. Phụ kiện giúp đem lại hiệu quả vận hành cao, tiết kiệm chi phí lắp đặt và bảo trì, đồng thời đảm bảo độ kín khít tuyệt đối cho hệ thống đường ống.

Khớp Nối Rãnh Mềm Slim MECH Là Gì?

Khớp nối rãnh mềm slim (còn gọi là khớp nối rãnh mềm loại mỏng, cùm rãnh mềm loại mỏng) là phụ kiện chuyên dụng dùng để kết nối các đoạn ống trong hệ thống cấp nước, HVAC, PCCC hoặc công nghiệp nhẹ.

Sản phẩm được thiết kế với thân mảnh mai, tinh gọn, giúp tiết kiệm không gian lắp đặt, giảm trọng lượng công trình và đặc biệt thích hợp cho đường ống treo hoặc những vị trí hạn chế không gian.

Khớp nối này có các ưu điểm nổi bật:

• Thiết kế slim / loại mỏng: giúp tối ưu không gian và thẩm mỹ cho hệ thống đường ống.
• Khả năng chịu áp lực ổn định: đảm bảo vận hành an toàn ngay cả với áp lực ở mức 300 PSI.
• Trọng lượng nhẹ: giảm tải cho hệ thống, thuận tiện lắp đặt và bảo trì.
• Độ kín khít cao: nhờ ron cao su EPDM/NBR, chống rò rỉ nước, khí hoặc dầu.

Ngoài tên gọi khớp nối rãnh mềm slim, sản phẩm còn được biết đến với các tên gọi khác:

• Khớp nối rãnh mềm loại mỏng
• Cùm rãnh mềm loại mỏng
• Slim type flexible coupling

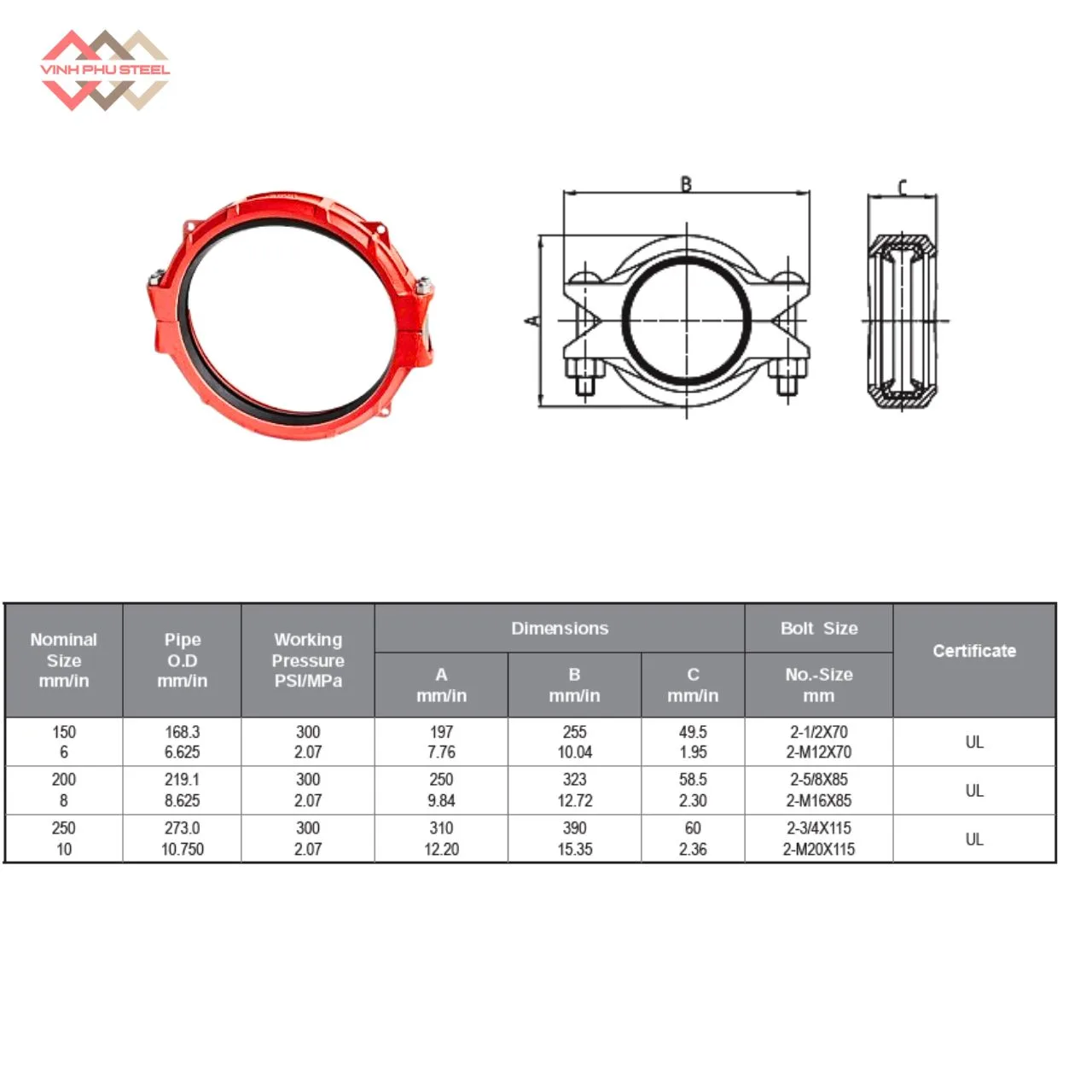

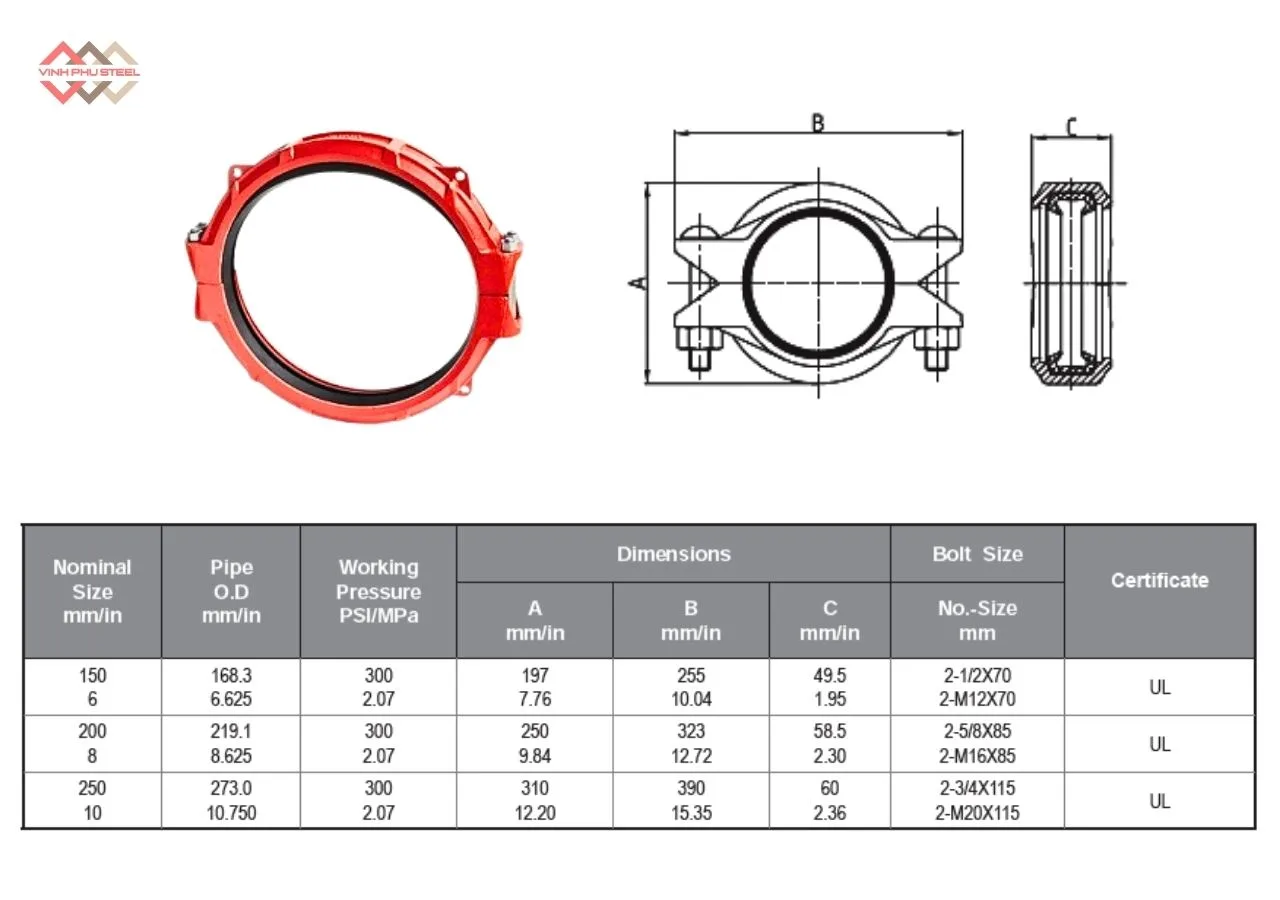

Thông số kỹ thuật sản phẩm khớp nối mềm slim Mech

Thông số chính của cùm nối rãnh mềm slim MECH:

• Tên sản phẩm: Khớp nối rãnh mềm loại mỏng
• Dải kích thước: Từ DN150 đến DN250
• Phù hợp với: Ống thép đen tiêu chuẩn, ống PCCC, ống cơ điện
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 300 PSI.
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.
• Nhà phân phối: Thép Vinh Phú.

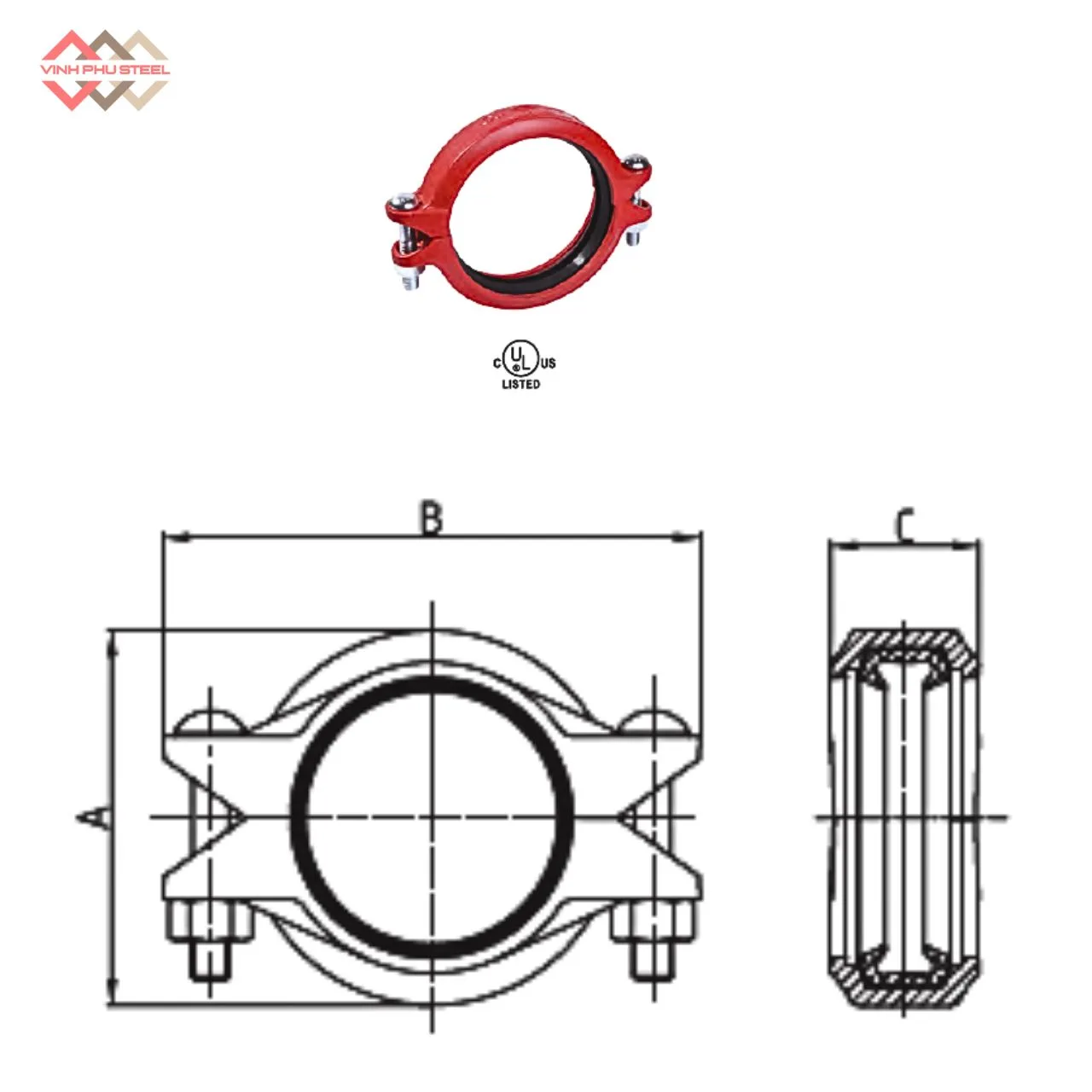

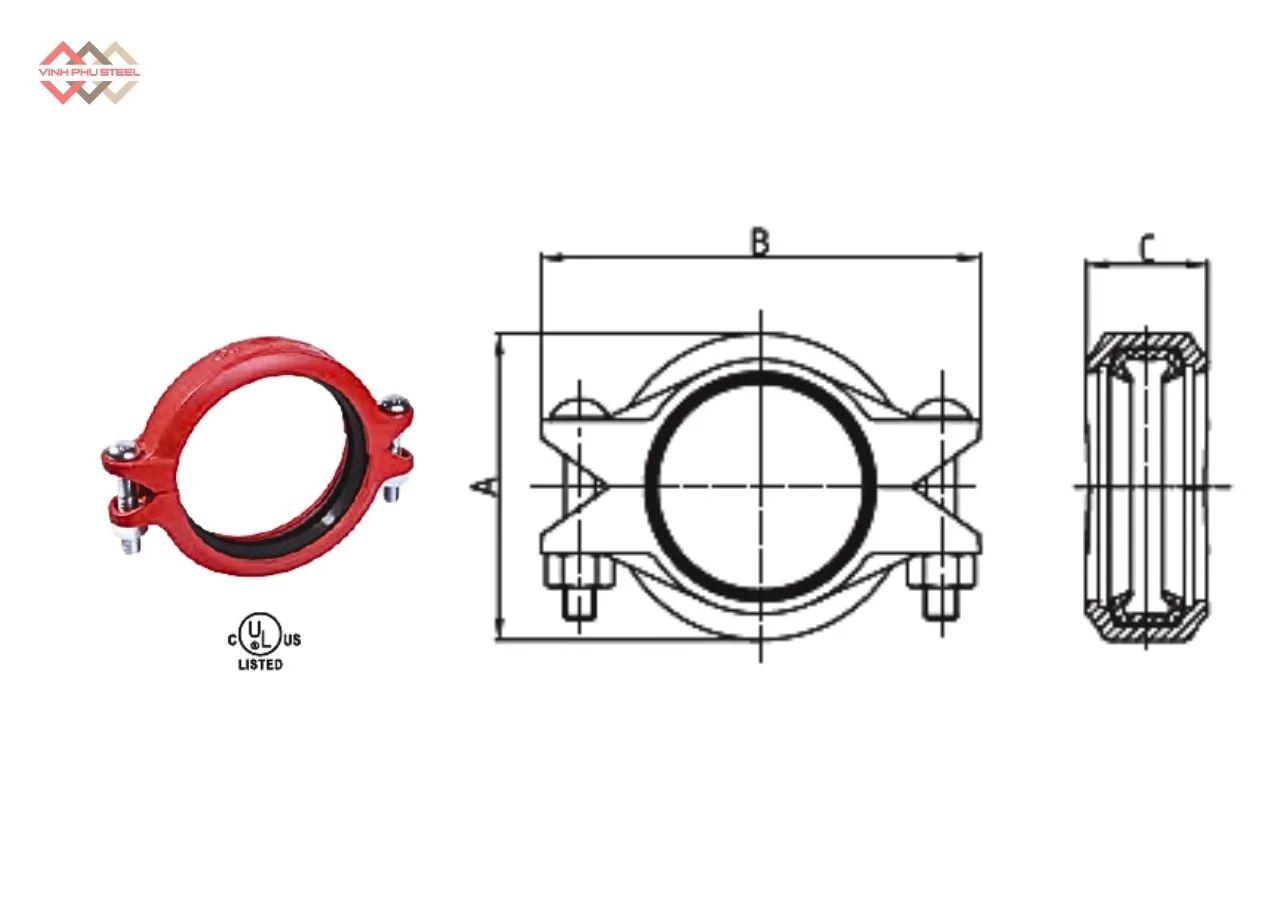

Cấu Tạo Khớp Nối Rãnh Mềm Slim

Khớp nối rãnh mềm slim được thiết kế đơn giản nhưng tinh gọn, hiệu quả, bao gồm các bộ phận chính sau:

1. Thân khớp nối (Coupling Body)

   • Chất liệu: Thép carbon, gang cầu hoặc inox có độ bền cao..
   • Thiết kế slim / loại mỏng giúp tối ưu không gian lắp đặt, đặc biệt cho đường ống treo.

2. Ron cao su (Gasket / Seal)

   • Chất liệu: EPDM hoặc NBR, đảm bảo độ kín tuyệt đối, chống rò rỉ nước, khí hoặc dầu.
   • Hình dạng được thiết kế ôm sát đường ống, hấp thụ rung động và co giãn nhiệt.

3. Cùm siết (Clamp / Housing Bolts)

   • Bulông và đai ốc bằng thép mạ hoặc inox, giúp cố định khớp nối chắc chắn, dễ dàng lắp đặt và tháo gỡ.
   • Thiết kế gọn nhẹ, phù hợp với khớp nối rãnh mềm loại mỏng / slim coupling.

Hướng dẫn lắp đặt Khớp nối rãnh mềm Slim MECH

Khớp nối rãnh mềm slim được thiết kế để lắp đặt nhanh chóng, an toàn mà không cần hàn hay ren phức tạp. Quá trình lắp đặt gồm các bước cơ bản sau:

1. Chuẩn Bị

• Kiểm tra đường kính ống và áp lực hệ thống để chọn khớp nối phù hợp.
• Kiểm tra ron cao su, đảm bảo không rách hoặc biến dạng.
• Chuẩn bị các dụng cụ: cờ lê, tua vít, búa cao su (nếu cần).

2. Vị Trí Lắp Đặt

• Làm sạch bề mặt ống và rãnh, loại bỏ bụi bẩn, dầu mỡ hoặc mảnh vụn.
• Đặt ống sao cho hai đầu ống đối xứng và thẳng hàng, đảm bảo khớp nối hoạt động hiệu quả.

3. Lắp Ron Cao Su

• Đặt ron cao su vào vị trí rãnh của khớp nối.
• Đảm bảo ron ôm sát đường ống, không bị vặn hoặc xô lệch.

4. Lắp Thân Khớp Nối

• Đặt thân khớp nối slim / cùm rãnh mềm loại mỏng lên vị trí rãnh ống.
• Kiểm tra vị trí cân đối, đảm bảo khớp nối mảnh mai và thẩm mỹ.

5. Siết Bulông / Đai Ốc

• Siết bulông đều tay theo kiểu đan chéo để phân bố lực đồng đều, tránh làm biến dạng ron.
• Siết vừa đủ, không quá căng, đảm bảo độ kín khít và chịu áp lực.

6. Kiểm Tra Hoàn Thiện

• Kiểm tra khớp nối đã thẳng hàng, chắc chắn và kín khít.
• Thử áp lực hệ thống hoặc chạy thử để đảm bảo không rò rỉ, rung lắc hay phát ra tiếng động bất thường.

Lưu ý khi lắp đặt:

• Tránh siết quá lực, ron cao su có thể hỏng.
• Dành riêng cho đường ống treo, cần kiểm tra điểm treo để giảm tải trọng cho hệ thống.
• Sử dụng đúng kích thước và loại khớp nối slim / loại mỏng cho từng đường ống.

Lỗi Thường Gặp Và Khắc Phục Khớp Nối Rãnh Mềm Slim

1. Rò rỉ tại mối nối

• Nguyên nhân:
  • Ron cao su bị hỏng, lắp sai vị trí hoặc không đều.
  • Bulông siết chưa đủ lực hoặc siết lệch.
• Khắc phục:
  • Kiểm tra và thay ron cao su nếu mòn, rách.
  • Siết bulông theo kiểu đan chéo, đảm bảo lực phân bố đều.
  • Đảm bảo ống và khớp nối thẳng hàng.

2. Khớp nối bị lệch / cong vênh

• Nguyên nhân: Lắp ống không thẳng hàng, hoặc chọn khớp nối sai kích thước.
• Khắc phục:
  • Đảm bảo ống thẳng hàng trước khi lắp khớp nối.
  • Chọn đúng size DN100–250 cho đường ống.
  • Không ép khớp nối vào ống quá mạnh.

3. Bulông / đai ốc bị gỉ hoặc hỏng

• Nguyên nhân: Bulông bằng thép không mạ hoặc tiếp xúc môi trường ăn mòn.
• Khắc phục:
  • Sử dụng bulông inox hoặc thép mạ kẽm chống gỉ.
  • Kiểm tra định kỳ, bôi mỡ chịu ăn mòn nếu cần.

4. Khớp nối không kín sau khi vận hành

• Nguyên nhân: Áp lực hệ thống vượt mức 300 PSI, hoặc ron bị xô lệch khi nhiệt độ thay đổi.
• Khắc phục:
  • Không vượt quá áp suất làm việc 300 PSI.
  • Kiểm tra và điều chỉnh ron cao su, siết lại bulông nếu cần.
  • Với đường ống treo, đảm bảo điểm treo chịu lực đều để giảm áp lực lên khớp nối.

5. Khớp nối rung, phát tiếng động

• Nguyên nhân: Sai kích thước hoặc ống không cố định tốt.
• Khắc phục:
  • Đảm bảo đường ống được treo hoặc cố định chắc chắn.
  • Kiểm tra và siết bulông, bố trí thêm vòng treo giảm rung.

Lưu ý tổng thể:

• Chọn đúng size, áp suất, loại slim / nhẹ.
• Lắp đặt theo hướng dẫn, kiểm tra đều sau khi vận hành.
• Bảo trì định kỳ để tăng tuổi thọ và đảm bảo hiệu quả vận hành tối đa.

Hướng Dẫn Bảo Trì Khớp Nối Rãnh Mềm Slim MECH

Khớp nối rãnh mềm slim được thiết kế bền bỉ, nhưng để đảm bảo tuổi thọ lâu dài, hiệu suất ổn định và an toàn vận hành, cần thực hiện bảo trì định kỳ theo các bước sau:

1. Kiểm tra định kỳ

• Tần suất: 3–6 tháng/lần, tùy điều kiện môi trường và áp suất làm việc (~300 PSI).
• Nội dung kiểm tra:
  • Ron cao su: kiểm tra rách, nứt, biến dạng.
  • Bulông/đai ốc: kiểm tra gỉ sét, lỏng.
  • Thân khớp nối: kiểm tra cong vênh, mối hàn hoặc bề mặt bị ăn mòn.
  • Kiểm tra độ thẳng hàng của ống và tình trạng treo nếu là đường ống treo.

2. Vệ sinh khớp nối

• Làm sạch bề mặt khớp nối khỏi bụi bẩn, dầu mỡ hoặc cặn bẩn.
• Tránh dùng hóa chất ăn mòn trực tiếp lên thân hoặc ron cao su.
• Có thể dùng khăn mềm hoặc nước sạch, lau nhẹ để không làm hỏng ron.

3. Siết chặt và điều chỉnh

• Kiểm tra lực siết bulông/đai ốc: siết theo kiểu đan chéo để phân bố lực đều.
• Với đường ống treo: đảm bảo điểm treo chịu lực đều, tránh khớp nối bị lệch hoặc quá tải.

4. Thay thế linh kiện khi cần

• Ron cao su: thay nếu rách, biến dạng hoặc mất độ đàn hồi.
• Bulông/đai ốc: thay bulông bị gỉ hoặc hỏng.
• Thân khớp nối: nếu bị biến dạng nặng hoặc rỉ sét quá mức, nên thay toàn bộ.

5. Ghi chép và lập kế hoạch bảo trì

• Lưu nhật ký bảo trì, ghi ngày kiểm tra, các hư hỏng phát hiện và biện pháp khắc phục.
• Lập kế hoạch bảo trì định kỳ để tối ưu tuổi thọ khớp nối và hạn chế sự cố ngoài ý muốn.

Ưu Điểm Của Cùm Khớp Rãnh Mềm Slim MECH

Cùm khớp rãnh mềm slim MECH là giải pháp kết nối ống hiện đại, được thiết kế mảnh mai, tinh gọn, mang lại nhiều lợi ích vượt trội cho hệ thống đường ống công nghiệp, HVAC, PCCC hay cấp thoát nước.

1. Thiết kế tinh gọn, thẩm mỹ

• Slim / loại mỏng giúp tiết kiệm không gian lắp đặt, đặc biệt phù hợp với đường ống treo hoặc những khu vực hạn chế diện tích.
• Thiết kế hiện đại, gọn gàng, nâng cao tính thẩm mỹ cho toàn bộ hệ thống.

2. Khả năng chịu áp lực ổn định

• Chịu được áp suất làm việc ~300 PSI, đảm bảo vận hành an toàn và ổn định trong môi trường áp lực trung bình.
• Giúp giảm nguy cơ rò rỉ, bảo vệ hệ thống ống khỏi hư hỏng do áp lực đột ngột.

3. Trọng lượng nhẹ

• Chất liệu thép carbon / thép mạ kẽm / inox nhẹ nhưng bền.
• Giảm tải trọng cho hệ thống, đặc biệt đường ống treo, giúp tối ưu cấu trúc và giảm chi phí hỗ trợ kết cấu.

4. Lắp đặt nhanh chóng và dễ dàng

• Cùm được thiết kế có thể lắp đặt mà không cần hàn hoặc ren phức tạp.
• Siết bulông theo kiểu đan chéo, phân bố lực đều, tiết kiệm thời gian lắp đặt và bảo trì.

5. Độ kín khít và chống rung tốt

• Ron cao su EPDM/NBR ôm sát ống, ngăn rò rỉ nước, khí hoặc dầu.
• Hấp thụ rung động và giãn nở nhiệt, giúp hệ thống vận hành êm ái, bền bỉ.

6. Ứng dụng linh hoạt

• Phù hợp với nhiều loại hệ thống: cấp thoát nước, HVAC, PCCC, công nghiệp nhẹ.
• Tích hợp tốt với các hệ thống đường ống treo hoặc lắp đặt ở những không gian hạn chế.

Ứng Dụng Của Khớp Nối Rãnh Mềm Slim MECH

Khớp nối rãnh mềm slim MECH (còn gọi khớp nối rãnh mềm loại mỏng, cùm rãnh mềm loại mỏng) là giải pháp linh hoạt, phù hợp với nhiều hệ thống đường ống hiện đại nhờ thiết kế tinh gọn, trọng lượng nhẹ và khả năng chịu áp lực lên tới 300 PSI.

1. Hệ thống cấp thoát nước

• Sử dụng trong ống nước sinh hoạt, ống thoát nước mưa, hệ thống bơm nước.
• Thiết kế slim giúp tối ưu không gian trong các phòng máy hoặc đường ống treo, giảm áp lực cho kết cấu.

2. Hệ thống HVAC (Heating – Ventilation – Air Conditioning)

• Kết nối đường ống điều hòa, gió, làm mát công nghiệp.
• Khớp nối mảnh mai giúp giữ thẩm mỹ trong các trần kỹ thuật và hành lang kỹ thuật.

3. Hệ thống PCCC (Phòng cháy chữa cháy)

• Dùng trong ống sprinkler, hệ thống chữa cháy tự động.
• Khả năng chịu áp lực ổn định và độ kín khít cao giúp đảm bảo vận hành an toàn khi có sự cố.

4. Công nghiệp nhẹ và cơ khí

• Lắp đặt cho ống dẫn dầu, khí nén, hóa chất nhẹ, đặc biệt trong môi trường cần giảm trọng lượng và tối ưu không gian.
• Thiết kế slim giúp giảm rung, giảm tải trọng cho các đường ống treo hoặc hệ thống động cơ, máy móc.

5. Ứng dụng trong các công trình treo, công trình hạn chế không gian

• Vì trọng lượng nhẹ và thiết kế tinh gọn, khớp nối rãnh mềm slim MECH lý tưởng cho:
  • Đường ống treo trên trần nhà hoặc giàn thép
  • Các vị trí lắp đặt kín, khó tiếp cận

Khớp Nối Rãnh Mềm Slim MECH Chính Hãng, Giá Tốt

Thép Vinh Phú là nhà cung cấp uy tín các sản phẩm khớp nối rãnh mềm slim MECH chính hãng, đáp ứng đầy đủ tiêu chuẩn chất lượng quốc tế. Với kinh nghiệm lâu năm trong ngành vật liệu và phụ kiện công nghiệp, Thép Vinh Phú cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng, chất lượng cao: Khớp nối rãnh mềm slim MECH được nhập khẩu trực tiếp, đảm bảo độ bền, khả năng chịu áp lực ~300 PSI và tuổi thọ lâu dài.
• Giá cạnh tranh – linh hoạt theo nhu cầu: Phù hợp cho các dự án lớn nhỏ, hệ thống đường ống treo, HVAC, PCCC hay công nghiệp nhẹ.
• Hỗ trợ kỹ thuật chuyên nghiệp: Tư vấn chọn đúng kích thước, hướng dẫn lắp đặt, bảo trì và ứng dụng tối ưu.
• Giao hàng nhanh – uy tín: Đảm bảo tiến độ dự án, tiết kiệm thời gian và chi phí cho khách hàng.

Vui lòng liên hệ Hotline: 0933 710 789 để nhận Báo giá Khớp nối rãnh mềm slim MECH theo từng kích thước, và nhận ưu đãi đặt biệt

Ngoài ra, có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
