Khớp Nối Rãnh Linh Hoạt WPT – Flexible Grooved Coupling

Mô tả

Các hệ thống đường ống công nghiệp ngày càng mở rộng và phức tạp, việc lựa chọn giải pháp kết nối an toàn, linh hoạt và tiết kiệm chi phí trở nên vô cùng quan trọng. Thay vì những phương pháp hàn cố định tốn thời gian và khó bảo trì, khớp nối rãnh linh hoạt WPT đang dần trở thành lựa chọn phổ biến trong nhiều lĩnh vực như cấp thoát nước, PCCC, HVAC hay xử lý nước thải.

Với thiết kế thông minh, khả năng chịu áp lực tốt và tính linh hoạt cao, sản phẩm này đang là lựa chọn ưu tiên cho những hệ thống ống dẫn, cơ khí hiện nay. Bài Viết sau đây sẽ giới thiệu chi tiết về khớp, cùm nối rãnh WPT linh hoạt; cách thi công, khắc phục sự cố cũng như những ứng dụng thực tế của dòng sản phẩm này.

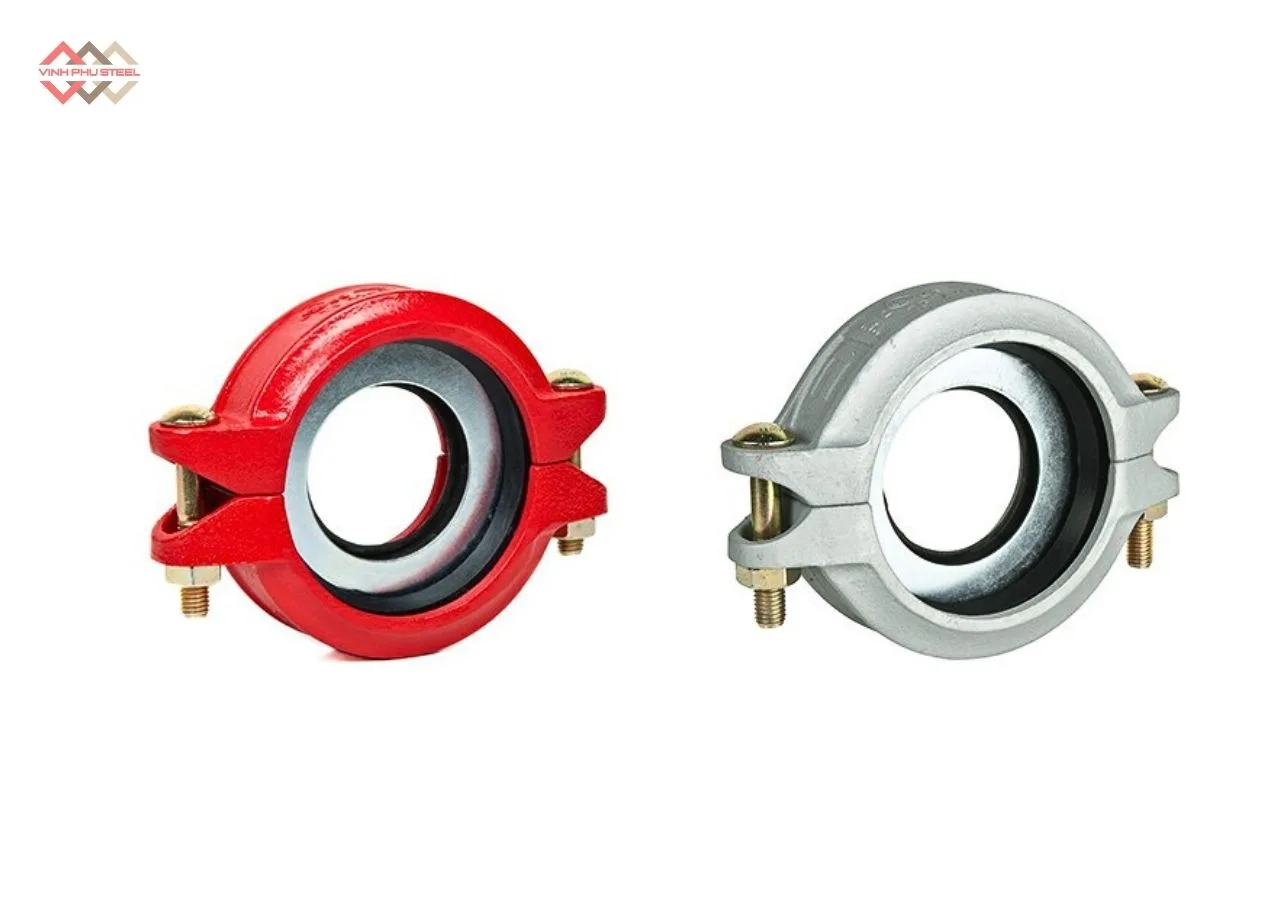

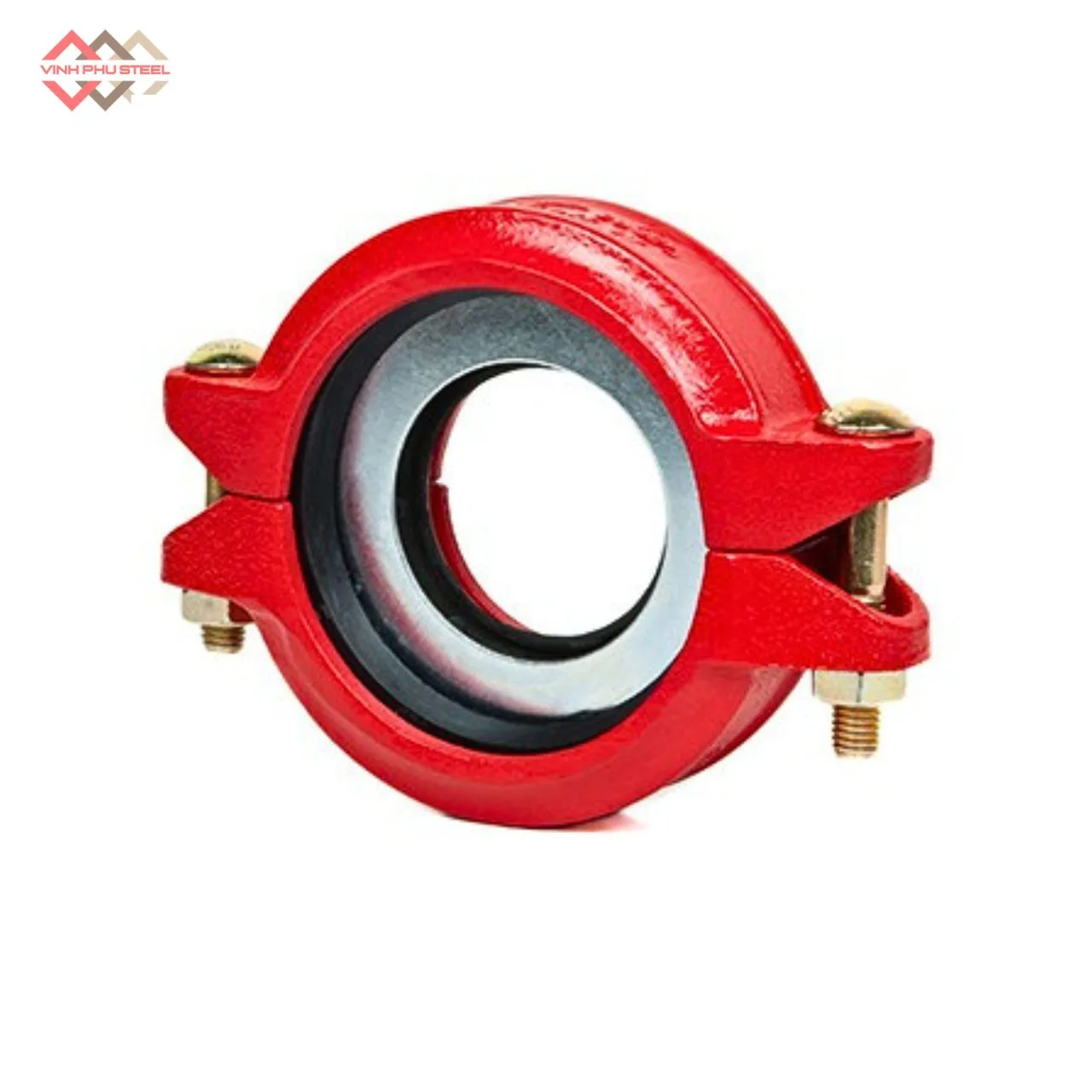

Khớp Nối Rãnh Linh Hoạt WPT

Khớp nối rãnh linh hoạt WPT ( Flexible Grooved Coupling) còn gọi là cùm nối rãnh linh hoạt WPT. Là một dạng khớp nối cơ khí chuyên dùng để liên kết hai ống thép đã được tạo rãnh ở đầu. Thay vì phải hàn hoặc lắp bích, khớp nối sử dụng vòng kẹp (housing), gioăng (gasket) và bu lông siết chặt, tạo ra mối ghép vừa chắc chắn vừa có độ linh hoạt cao.

Đúng như tên gọi, khớp nối rãnh này cho phép hệ thống ghép nối giữa các đoạn ống có kích thước khác nhau (chênh lệch ở mức vừa phải), hấp thụ rung động và giãn nở nhiệt, đồng thời vẫn duy trì khả năng kín khít và an toàn trong quá trình vận hành.

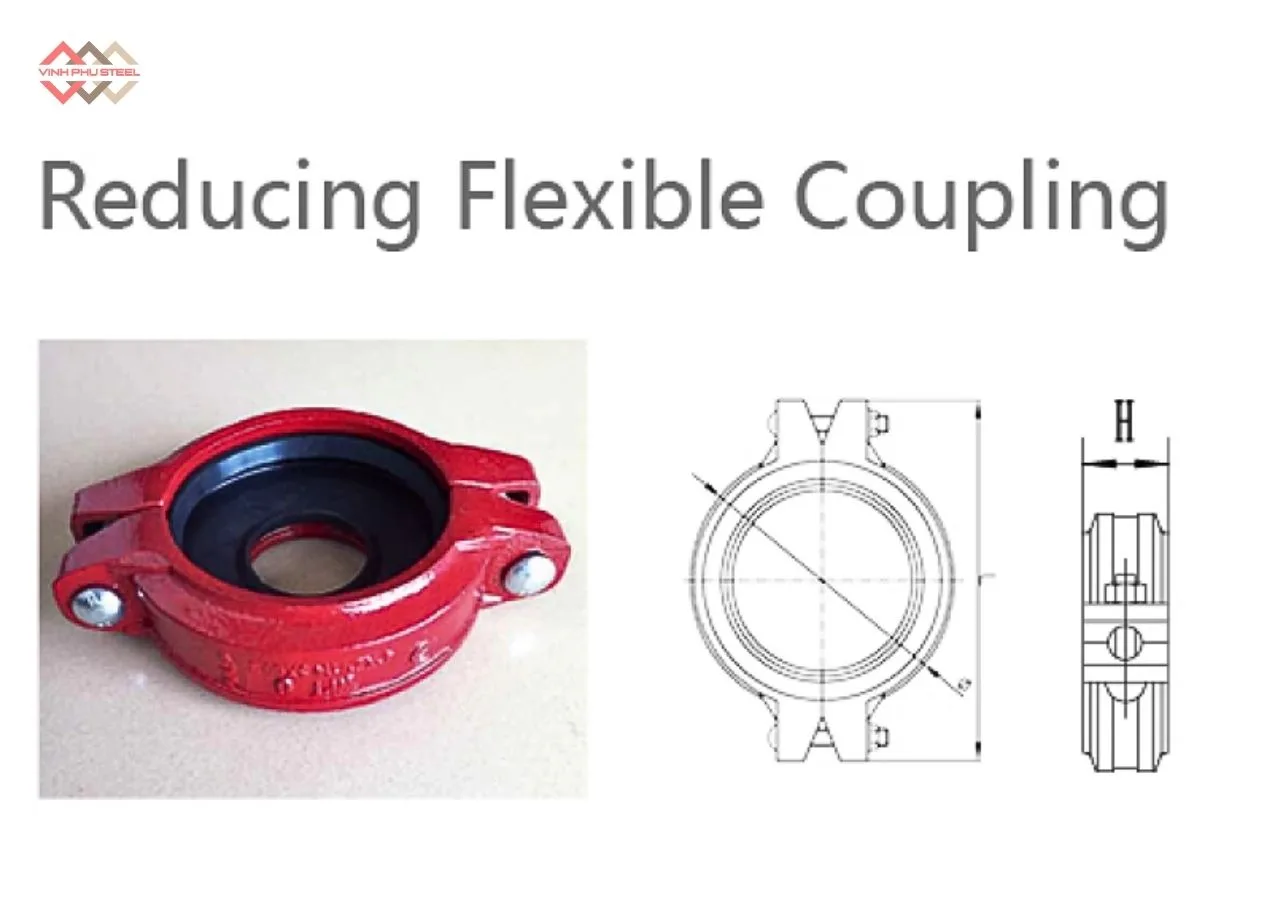

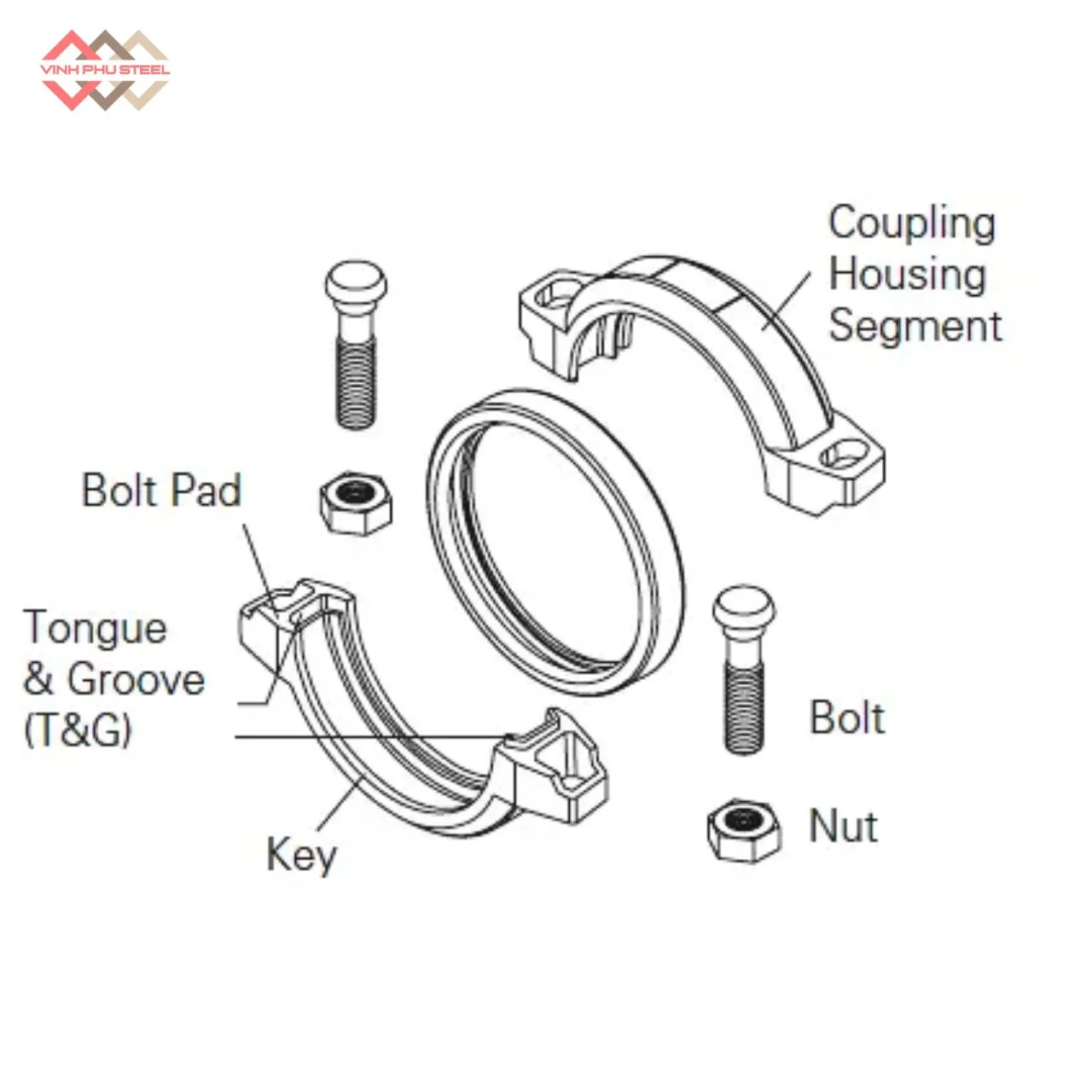

Cấu tạo khớp nối rãnh linh hoạt WPT

Một bộ khớp nối rãnh linh hoạt WPT cơ bản gồm:

• Housing (thân kẹp): làm từ gang dẻo, có nhiệm vụ giữ chặt hai đầu ống.
• Gasket (gioăng cao su): đặt giữa hai đầu ống, giúp làm kín, chống rò rỉ chất lỏng hoặc khí.
• Bolt & Nut (bu lông – đai ốc): siết chặt housing, đảm bảo liên kết chắc chắn.
• Rãnh ống (groove): phần được gia công sẵn ở đầu ống thép, giúp ôm chặt khi lắp đặt.

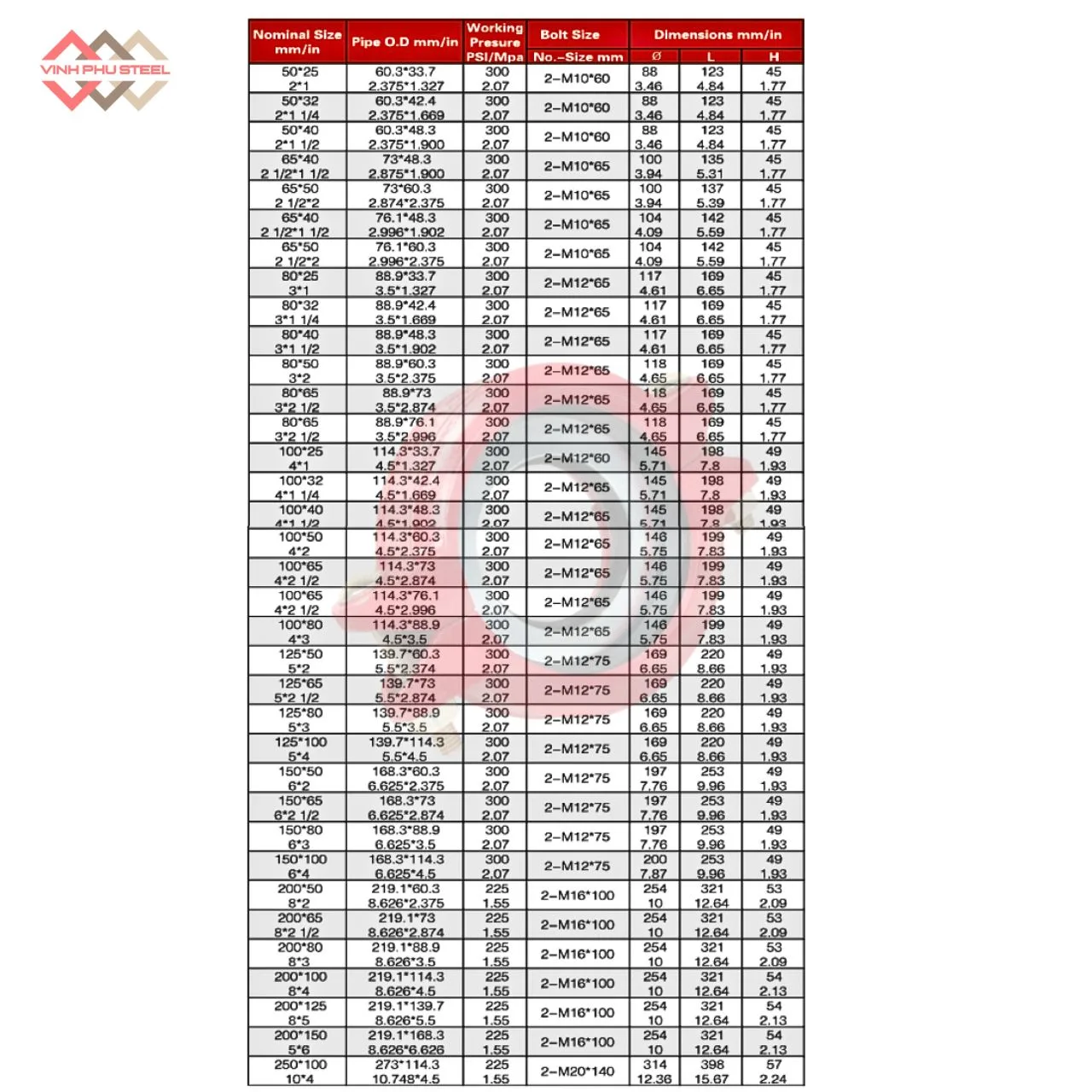

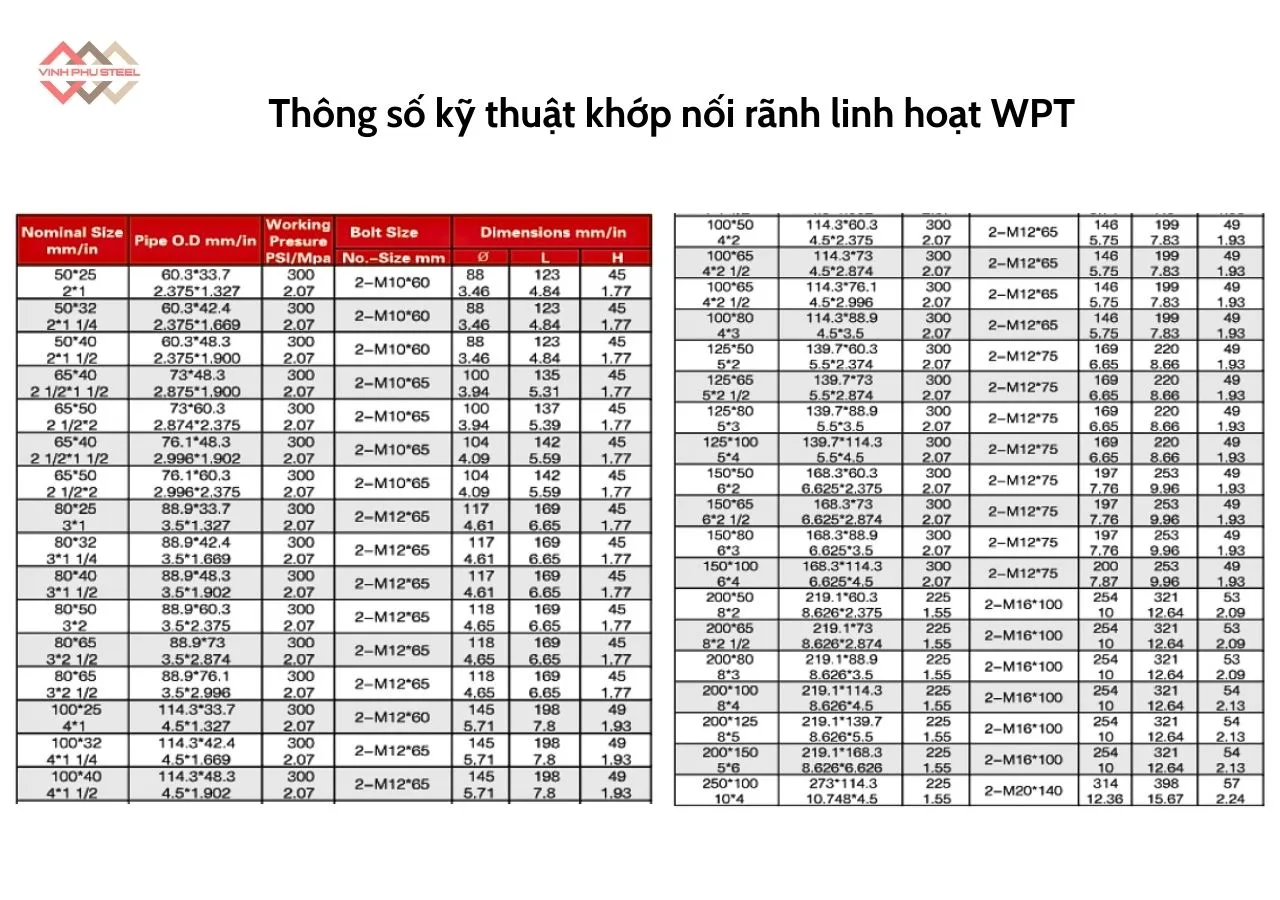

Thông số kỹ thuật sản phẩm khớp nối rãnh linh hoạt WPT

Thông số chính của Flexible grooved coupling WPT::

• Tên sản phẩm: Khớp nối rãnh linh hoạt
• Dải kích thước ống nối: Từ Phi 88 đến Phi 398
• Phù hợp với: Ống thép đen tiêu chuẩn, ống PCCC, ống cơ điện
• Bề mặt:Sơn epoxy hoặc mạ kẽm, tùy chọn màu sắc theo yêu cầu.
• Vật liệu thân khớp: Gang dẻo (ASTM A536)
• Vật liệu gioăng (Gasket): EPDM, Nitrile, Silicon
• Bulong siết: Thép carbon mạ kẽm hoặc inox tùy chọn
• Áp suất làm việc: Tùy thuộc vào đường kính – thường từ 1.55 MPa đến 2.07 MP
• Kết nối: Clamp siết – dễ lắp, dễ tháo
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.

Ưu điểm của Khớp nối ống rãnh linh hoạt WPT

Khớp nối ống rãnh linh hoạt WPT ngày càng được sử dụng rộng rãi nhờ sở hữu nhiều ưu điểm vượt trội so với phương pháp hàn hoặc lắp mặt bích truyền thống:

1. Lắp đặt nhanh chóng, tiết kiệm thời gian

   • Không cần hàn hoặc gia công phức tạp, chỉ cần tạo rãnh và siết bu lông.
   • Giảm thời gian thi công hệ thống ống tới 2–3 lần.

2. Linh hoạt và hấp thụ rung động tốt

   • Có khả năng bù sai lệch trục nhỏ và giãn nở nhiệt.
   • Giảm rung chấn, hạn chế ứng suất truyền vào đường ống và thiết bị.

3. Đảm bảo độ kín khít cao

   • Gioăng cao su (gasket) ôm sát hai đầu ống, ngăn rò rỉ nước, khí hoặc chất lỏng.
   • Đặc biệt phù hợp cho hệ thống PCCC và cấp thoát nước.

4. Dễ dàng bảo trì và thay thế

   • Khi cần kiểm tra hoặc thay gioăng, chỉ cần tháo bu lông và mở housing.
   • Không cần cắt, hàn hay tháo toàn bộ tuyến ống.

5. Chi phí hợp lý, hiệu quả kinh tế

   • Giá thành sản phẩm WPT (Trung Quốc) cạnh tranh.
   • Giảm chi phí nhân công và bảo dưỡng trong suốt vòng đời sử dụng.

6. Ứng dụng đa dạng

   • Thích hợp cho nhiều ngành công nghiệp: PCCC, HVAC, cấp thoát nước, khai thác mỏ, nhà máy năng lượng, đóng tàu…

Ứng dụng của Khớp Nối Rãnh Linh Hoạt WPT

Khớp nối rãnh linh hoạt WPT được sử dụng rộng rãi trong nhiều hệ thống đường ống và thiết bị công nghiệp, nhờ ưu điểm lắp đặt nhanh, độ kín khít cao và khả năng hấp thụ rung động. Dưới đây là những lĩnh vực ứng dụng điển hình:

1. Hệ thống PCCC (Phòng cháy chữa cháy tự động)


   • Trong các công trình tòa nhà, nhà xưởng, khớp nối rãnh linh hoạt WPT thường được lắp đặt trên đường ống PCCC.
   • Nhờ gioăng cao su chịu áp lực, khớp nối giúp ngăn rò rỉ nước chữa cháy, đồng thời cho phép dễ dàng tháo lắp để bảo trì hệ thống.
   • Đây là lựa chọn thay thế hiệu quả cho khớp nối hàn và mặt bích truyền thống.


2. Hệ thống HVAC (Điều hòa, thông gió, làm mát)

   • Khớp nối rãnh linh hoạt WPT giúp kết nối các tuyến ống dẫn khí lạnh, nước làm mát trong hệ thống HVAC.
   • Khả năng bù giãn nở nhiệt và giảm rung động giúp hệ thống vận hành ổn định, tránh hư hỏng sớm.

3. Cấp thoát nước và xử lý nước thải

   • Trong các nhà máy nước, công trình dân dụng, khớp nối rãnh linh hoạt nhập khẩu WPT được dùng để nối đường ống cấp nước sạch và thoát nước thải.

4. Ngành công nghiệp nặng và khai thác mỏ

   • Hệ thống đường ống trong mỏ than, nhà máy luyện kim, xi măng thường phải chịu tải trọng lớn, rung động mạnh.
   • Khớp nối rãnh linh hoạt chính hãng WPT đảm bảo kết nối chắc chắn, tuổi thọ cao, dễ thay thế khi hỏng hóc.


5. Ngành năng lượng và đóng tàu

   • Trong các nhà máy điện, giàn khoan dầu khí, tàu thủy, khớp nối rãnh linh hoạt WPT cho phép kết nối đường ống nhanh, chịu được môi trường làm việc khắc nghiệt.

Cách lắp đặt của cùm nối rãnh linh hoạt WPT

Để đảm bảo cùm nối rãnh linh hoạt WPT hoạt động hiệu quả, cần tuân thủ đúng quy trình lắp đặt theo tiêu chuẩn kỹ thuật. Các bước cơ bản như sau:

1. Chuẩn bị đầu ống

• Đảm bảo hai đầu ống đã được tạo rãnh (groove) đúng tiêu chuẩn.
• Làm sạch bề mặt rãnh và mép ống, loại bỏ bụi bẩn, gỉ sét hoặc dầu mỡ.
• Kiểm tra kích thước rãnh bằng dụng cụ đo chuyên dụng để đảm bảo độ chính xác.

2. Kiểm tra gioăng (gasket)

• Sử dụng đúng loại gioăng cao su khớp nối rãnh linh hoạt WPT phù hợp với môi chất (nước, khí, dầu…).
• Kiểm tra bề mặt gioăng, không được có vết rách, nứt hoặc biến dạng.
• Thoa một lớp mỏng chất bôi trơn chuyên dụng để dễ lắp và tăng độ kín khít.

3. Đặt gioăng và căn chỉnh ống

• Lồng gioăng qua một đầu ống, sau đó đặt hai đầu ống khít lại với nhau.
• Kéo gioăng trùm đều qua khe hở, đảm bảo gioăng bao phủ toàn bộ mép ống.

4. Lắp housing (thân kẹp)

• Tách đôi housing cùm nối rãnh linh hoạt WPT, đặt hai nửa housing ôm vào rãnh ống.
• Đảm bảo mép gioăng không bị kẹp hoặc lệch ra ngoài.
• Căn chỉnh housing sao cho rãnh ống nằm đúng trong ngàm của thân kẹp.

5. Siết bu lông – đai ốc

• Lắp bu lông và đai ốc vào lỗ của housing.
• Siết đều từng chút một theo kiểu đối xứng (chéo nhau) để lực ép phân bổ đồng đều.
• Sử dụng cờ lê lực để siết đúng mô-men xoắn khuyến nghị của nhà sản xuất.

6. Kiểm tra sau lắp đặt

• Đảm bảo housing khép kín hoàn toàn, không có khe hở.
• Kiểm tra độ kín bằng cách thử áp lực (hydrotest hoặc air test).
• Đối với hệ thống PCCC hoặc cấp thoát nước, cần chạy thử để đảm bảo không rò rỉ.

Một số lỗi thường gặp và cách khắc phục khớp nối rãnh linh hoạt WPT

Trong quá trình sử dụng, cùm nối rãnh linh hoạt WPT có thể gặp phải một số vấn đề do lắp đặt sai kỹ thuật hoặc do điều kiện vận hành khắc nghiệt. Dưới đây là các lỗi phổ biến và giải pháp xử lý:

1. Rò rỉ nước tại vị trí khớp nối

• Nguyên nhân: Gioăng cao su bị lắp sai, không trùm kín mép ống; gioăng hư hỏng do môi chất không phù hợp; siết bu lông chưa đủ lực.
• Khắc phục:
  • Kiểm tra và thay gioăng đúng tiêu chuẩn của khớp nối rãnh linh hoạt WPT.
  • Thoa lớp bôi trơn chuyên dụng để lắp gioăng dễ dàng và kín khít hơn.
  • Dùng cờ lê lực để siết bu lông đúng mô-men xoắn khuyến nghị.

2. Housing bị lệch hoặc không khớp rãnh ống

• Nguyên nhân: Lắp đặt vội vàng, không căn chỉnh đều hai nửa housing; rãnh ống gia công sai kích thước.
• Khắc phục:
  • Tháo ra và lắp lại, đảm bảo rãnh ống nằm đúng vị trí ngàm của housing.
  • Kiểm tra lại tiêu chuẩn rãnh (grooving) trước khi lắp đặt.
  • Sử dụng dụng cụ căn chỉnh để đảm bảo housing ôm đều quanh ống.

3. Gioăng bị kẹp, xoắn hoặc biến dạng

• Nguyên nhân: Không căn chỉnh khi đưa gioăng vào giữa hai đầu ống; bu lông siết quá chặt làm ép gioăng quá mức.
• Khắc phục:
  • Lắp lại gioăng đúng cách, đảm bảo trùm đều qua khe hở giữa hai đầu ống.
  • Siết bu lông từ từ, đều lực theo hình đối xứng.
  • Không sử dụng lại gioăng đã hư hỏng.

4. Bu lông – đai ốc bị tuột hoặc gãy

• Nguyên nhân: Siết không đủ lực, rung động hệ thống; hoặc siết quá lực gây hư hỏng ren bu lông.
• Khắc phục:
  • Sử dụng bu lông chính hãng WPT đi kèm với cùm nối rãnh linh hoạt.
  • Kiểm tra và siết lại theo định kỳ bằng cờ lê lực.
  • Thay thế bu lông, đai ốc bị gãy, mòn hoặc rỉ sét.

5. Ăn mòn housing hoặc phụ kiện

• Nguyên nhân: Sử dụng trong môi trường ẩm, hóa chất hoặc nước muối mà không có lớp bảo vệ bề mặt.
• Khắc phục:
  • Dùng loại housing sơn epoxy hoặc mạ kẽm nhúng nóng chống ăn mòn.
  • Bảo dưỡng định kỳ, vệ sinh và sơn phủ lại khi cần.
  • Với môi trường khắc nghiệt, nên chọn vật liệu đặc biệt như inox.

Giá khớp nối rãnh linh hoạt WPT chính hãng từ Trung Quốc

Khớp nối rãnh linh hoạt hay cùm nối rãnh linh hoạt WPT có nhiều quy cách, kích thước như Phi 88, Phi 100, Phi 104, Phi 117, Phi 118, Phi 145, Phi 146,..Phi 321, Phi 398.

Để nhận tư vấn và báo giá chính xác, Quy khách hàng vui lòng liên hệ:

Hotline: 0933 710 789

Tải Catalogue Grooved WPT tại đây, catolo bao gồm đầy đủ các sản phẩm khớp nối, cùm nối của thương hiệu uy tín WPT – Trung Quôc.
