Khớp Nối Rãnh Linh Hoạt MECH – Expansion Joint

Mô tả

Trong các hệ thống đường ống công nghiệp, sự giãn nở, co rút do nhiệt độ và rung động cơ học là những yếu tố ảnh hưởng trực tiếp đến hiệu suất và độ bền của hệ thống. Để đảm bảo vận hành ổn định, an toàn và lâu dài, việc sử dụng Khớp nối rãnh linh hoạt (Expansion Joint) là giải pháp tối ưu.

Bài viết này sẽ giúp bạn hiểu rõ về cấu tạo, ưu điểm, ứng dụng và cách lắp đặt Khớp Nối Rãnh Linh Hoạt MECH, từ đó lựa chọn giải pháp phù hợp nhất cho hệ thống đường ống công nghiệp của mình.

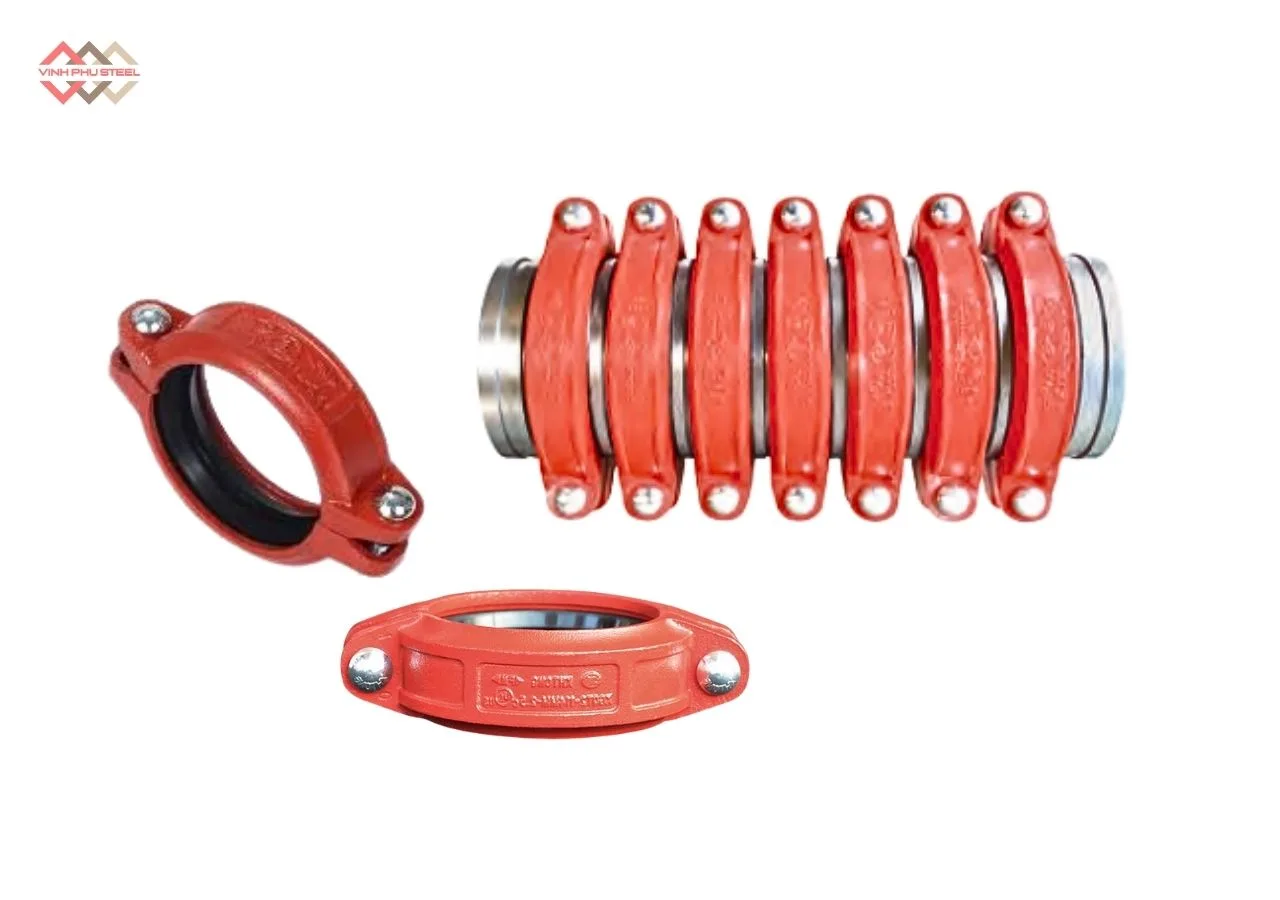

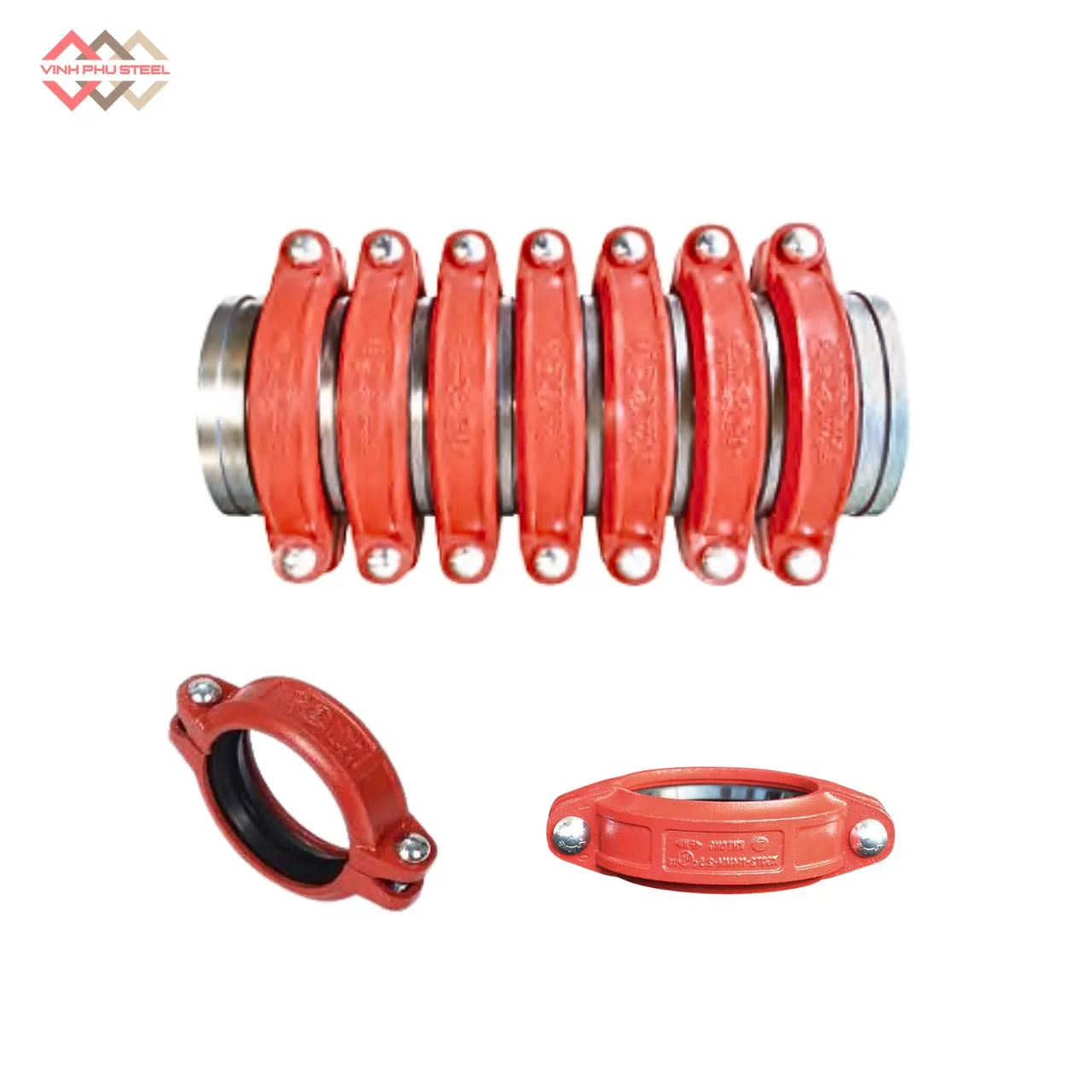

Khớp Nối Rãnh Linh Hoạt MECH – Expansion Joint

Khớp nối rãnh linh hoạt, hay còn gọi là khớp nối rãnh mềm (Expansion Joint), là một thiết bị phụ kiện đường ống được thiết kế để bù giãn nở, co rút và rung động trong hệ thống đường ống.

• Chức năng: Hấp thụ sự giãn nở do nhiệt độ, giảm rung động và áp lực cơ học, bảo vệ đường ống, mối nối và thiết bị khỏi hư hỏng.
• Vật liệu thân khớp phổ biến:
  • Gang dẻo (Ductile Iron, ASTM A536, Grade 65-45-12)
  • Thép đúc (QT450-10)
• Bề mặt hoàn thiện: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.

Khớp nối rãnh linh hoạt MECH giúp đảm bảo hệ thống vận hành ổn định, an toàn và bền bỉ, đồng thời dễ lắp đặt và bảo trì trong các công trình công nghiệp và dân dụng.

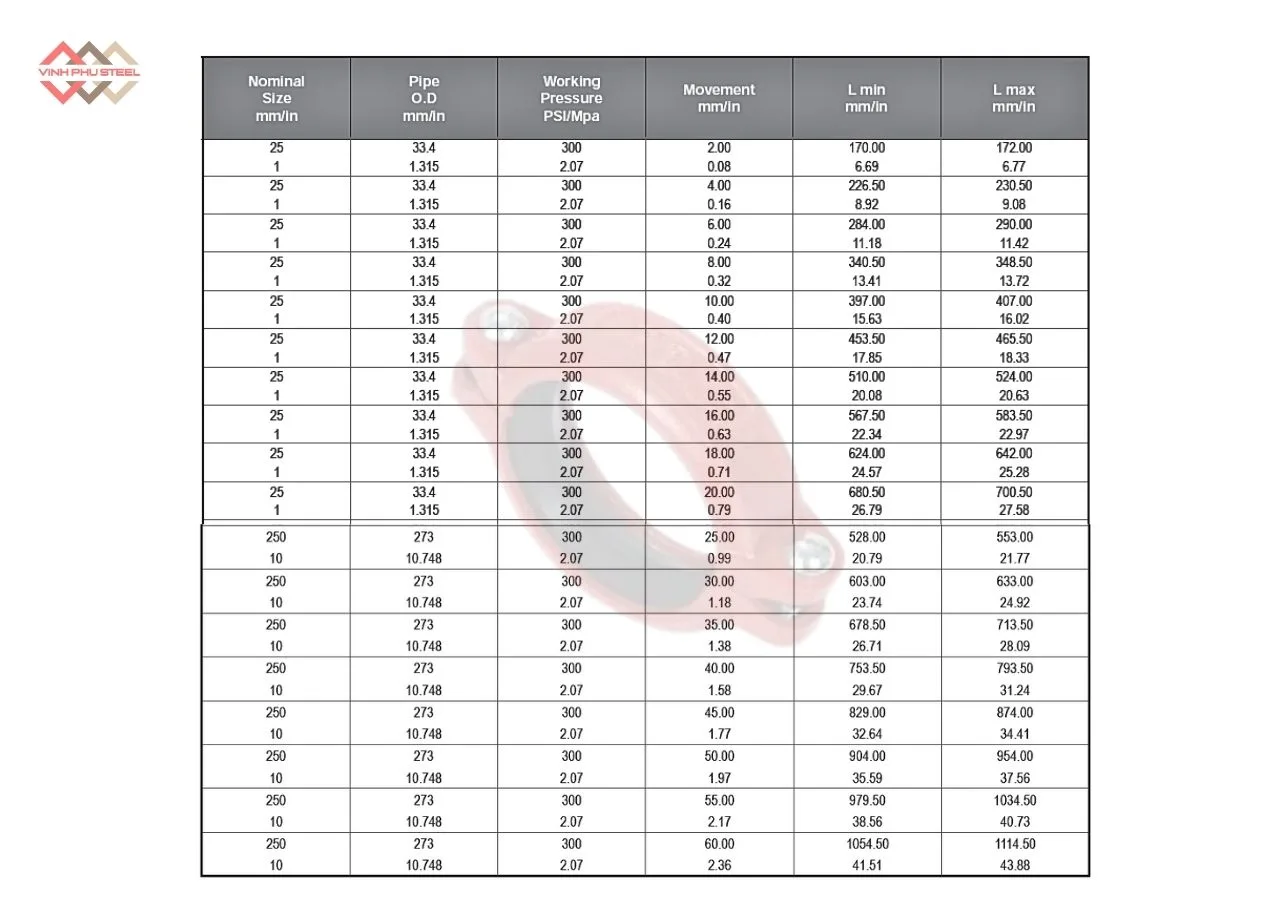

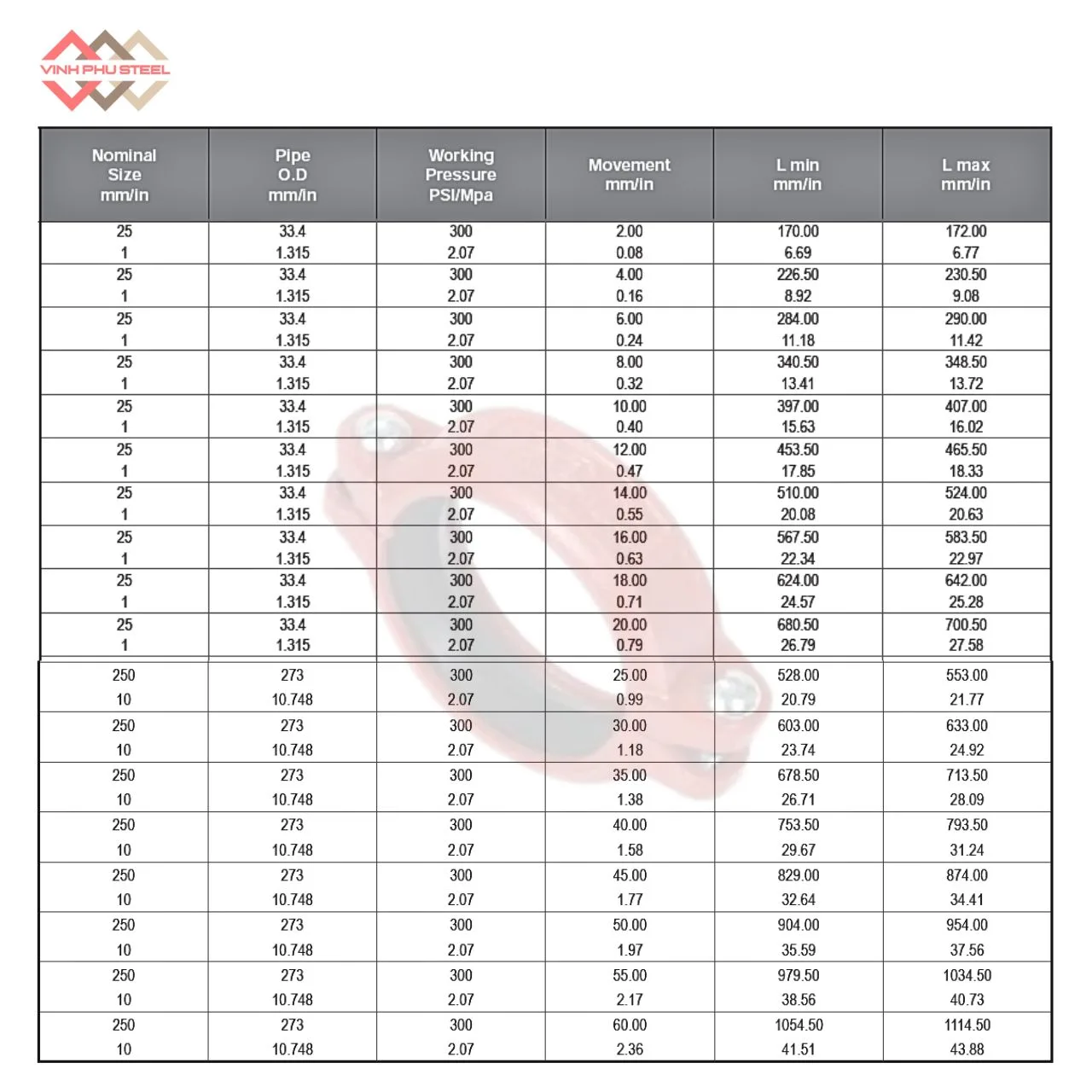

Thông Số Kỹ Thuật Khớp Nối Rãnh Linh Hoạt MECH

Thông số chính của Khớp nối rãnh mềm Mech:

• Tên sản phẩm: Khớp nối rãnh loại mềm.
• Dải kích thước: Từ DN25 đến DN250
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh ống, nối ren trong cho nhánh phụ
• Áp suất làm việc: 300PSI.
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết (Trang 76) từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

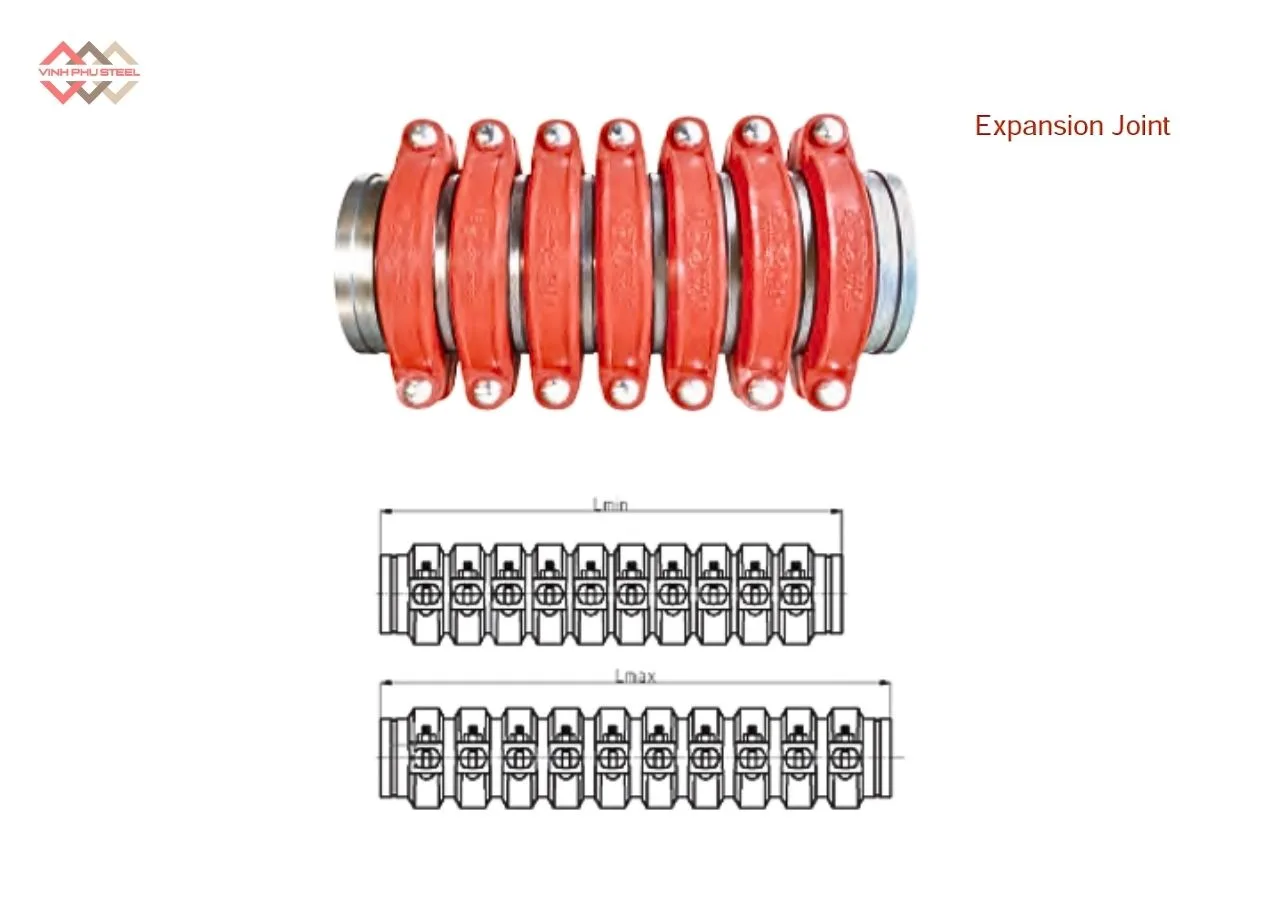

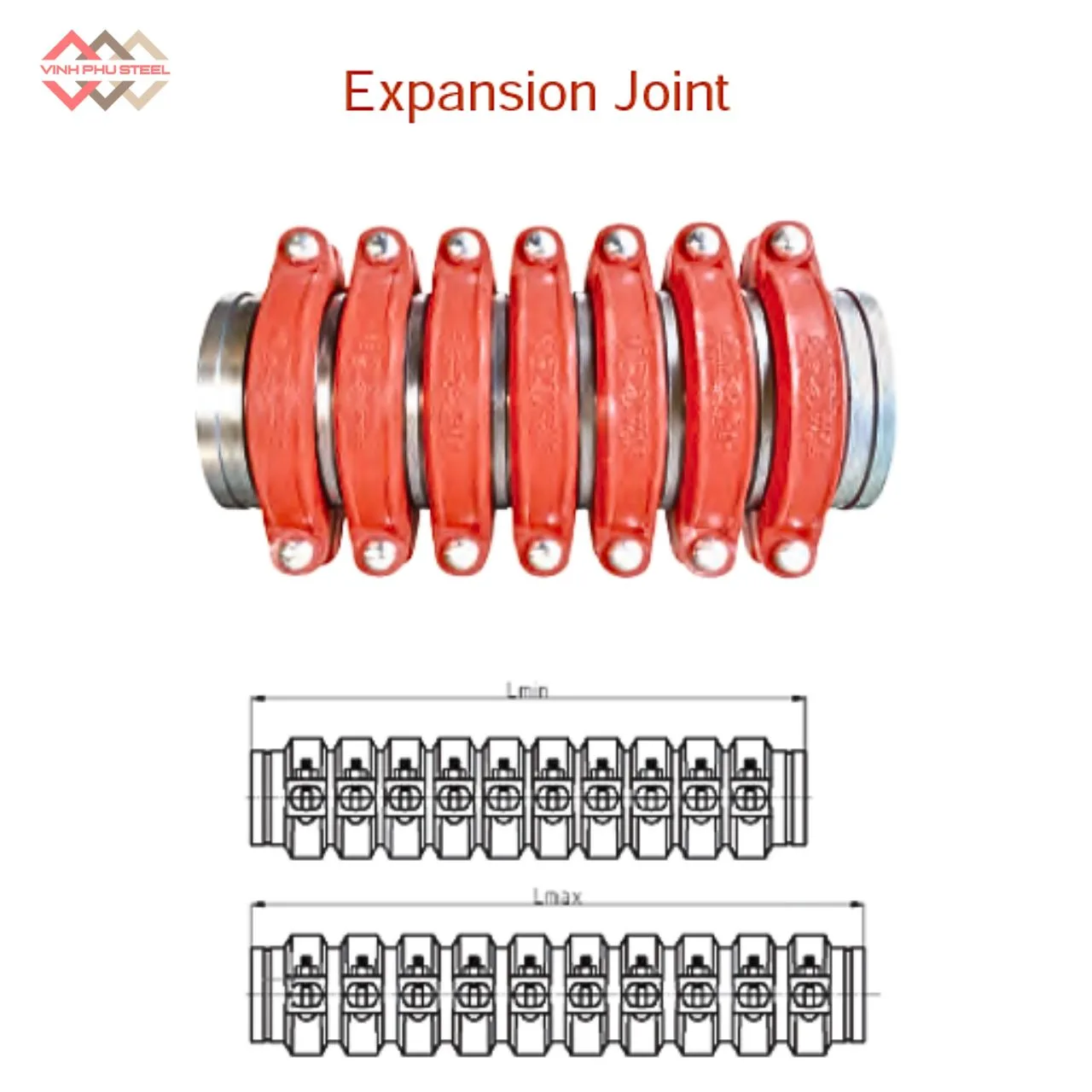

Cấu Tạo Khớp Nối Rãnh Linh Hoạt MECH – Expansion Joint

Khớp nối rãnh linh hoạt được thiết kế để hấp thụ giãn nở, rung động và dao động áp lực, với cấu tạo cơ bản gồm các bộ phận chính sau:

1. Thân khớp (Body)

• Là phần chính của khớp nối, chịu lực và áp suất từ dòng chảy.
• Vật liệu:
  • Gang dẻo (Ductile Iron, ASTM A536, Grade 65-45-12)
  • Thép đúc (QT450-10)
• Chức năng: Đảm bảo độ bền cơ học, chống nứt gãy và biến dạng khi đường ống giãn nở hoặc rung động.

2. Mặt bích rãnh (Grooved Flange / End Connector)

• Phần đầu khớp nối, kết nối trực tiếp với ống hoặc thiết bị thông qua khớp nối rãnh (grooved coupling).
• Chức năng: Giữ khớp nối chắc chắn, đảm bảo kín khít và truyền lực đồng đều.

3. Gioăng/miếng đệm (Gasket)

• Thường làm từ cao su hoặc vật liệu đàn hồi chịu nhiệt, chịu hóa chất.
• Chức năng: Tạo độ kín khít, hấp thụ rung động và giảm rò rỉ.

4. Bulong, đai siết (Clamp / Bolt)

• Dùng để siết chặt phần đầu rãnh vào ống hoặc thiết bị.
• Chức năng: Cố định khớp nối, đảm bảo kết nối ổn định, chịu được áp lực dòng chảy.

5. Bề mặt hoàn thiện

• Các tùy chọn bề mặt giúp chống ăn mòn và phù hợp môi trường làm việc:
  • Bề mặt đen, sơn thường
  • Sơn epoxy
  • Mạ kẽm hoặc kẽm nhúng nóng

Ưu Điểm Khớp Nối Rãnh Mềm MECH

Khớp nối rãnh linh hoạt (Expansion Joint MECH) mang lại nhiều lợi ích quan trọng cho hệ thống đường ống công nghiệp và dân dụng:

1. Hấp thụ giãn nở và rung động

• Giúp bù trừ sự giãn nở, co rút do nhiệt độ của đường ống.
• Giảm rung lắc và dao động áp lực, bảo vệ mối nối, thiết bị và toàn bộ hệ thống.

2. Tăng độ bền và tuổi thọ hệ thống

• Vật liệu gang dẻo (ASTM A536, Grade 65-45-12) và thép đúc (QT450-10) chịu lực, chịu áp suất cao, chống nứt gãy và biến dạng.
• Giúp đường ống vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

3. Dễ dàng lắp đặt và bảo trì

• Thiết kế dạng rãnh tương thích với hầu hết các hệ thống ống, cho phép kết nối nhanh, an toàn và tiết kiệm thời gian.
• Các chi tiết dễ thay thế, giúp bảo trì nhanh chóng và chi phí thấp.

4. Bảo vệ chống ăn mòn và hóa chất

• Bề mặt hoàn thiện đa dạng: bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Tăng khả năng chống gỉ sét và phù hợp với môi trường ẩm ướt hoặc hóa chất nhẹ.

5. Tối ưu hóa vận hành hệ thống

• Giảm áp lực cơ học lên đường ống và thiết bị.
• Ngăn ngừa rò rỉ, hư hỏng và giảm chi phí sửa chữa trong quá trình vận hành.

Ứng Dụng Của Khớp Nối Rãnh Linh Hoạt MECH

Khớp nối rãnh linh hoạt (Expansion Joint) được sử dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng nhờ khả năng hấp thụ giãn nở, rung động và dao động áp lực, đồng thời bảo vệ đường ống và thiết bị khỏi hư hỏng.

1. Hệ thống PCCC (Phòng Cháy Chữa Cháy)

• Kết hợp với đường ống nước chữa cháy, sprinkler.
• Giúp bù giãn nở, giảm rung động khi vận hành bơm, van và thiết bị PCCC.

2. Hệ thống HVAC (Heating, Ventilation, Air Conditioning)

• Dùng trong đường ống gió, nước lạnh, nước nóng.
• Giúp hấp thụ rung động từ máy bơm, quạt, chiller, giảm tiếng ồn và bảo vệ đường ống.

3. Hệ thống cấp thoát nước và xử lý nước thải

• Đường ống cấp nước sạch, thoát nước, xử lý nước thải công nghiệp.
• Giúp hạn chế rò rỉ, chịu áp lực thay đổi do dòng chảy và dao động nước.

4. Hệ thống hơi, khí, dầu và hóa chất

• Sử dụng trong nhà máy nhiệt điện, dầu khí, hóa chất, công nghiệp nặng.
• Giúp bảo vệ đường ống và thiết bị khỏi tác động của nhiệt độ cao, áp lực và rung động mạnh.

5. Công trình dân dụng và công nghiệp nhẹ

• Ứng dụng trong tòa nhà, trung tâm thương mại, nhà xưởng, nơi có hệ thống nước nóng, lạnh, PCCC, HVAC.
• Giúp tăng tuổi thọ hệ thống, giảm chi phí bảo trì và đảm bảo vận hành an toàn.

Hướng Dẫn Đấu Nối Khớp Nối Rãnh Linh Hoạt MECH

Khớp nối rãnh linh hoạt được thiết kế dạng rãnh để kết nối nhanh, an toàn và linh hoạt với hệ thống đường ống. Dưới đây là hướng dẫn đấu nối cơ bản:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra kích thước, vật liệu và bề mặt khớp nối phù hợp với đường ống.
• Vệ sinh đầu ống và bề mặt khớp nối, đảm bảo không có bụi, mạt sắt hay chất bẩn.
• Chuẩn bị đầy đủ bulong, đai siết, gioăng cao su hoặc miếng đệm đi kèm.

2. Lắp gioăng/miếng đệm

• Đặt gioăng cao su vào phần rãnh của khớp nối.
• Đảm bảo gioăng khít đều, không bị xoay hoặc lệch.
• Gioăng giúp tạo độ kín, giảm rung động và ngăn rò rỉ.

3. Kết nối khớp nối với ống

• Đặt khớp nối rãnh linh hoạt MECH vào hai đầu ống cần nối.
• Đảm bảo phần rãnh của khớp nối khớp chính xác với rãnh trên ống.
• Tránh kéo giãn quá mức hoặc lệch trục đường ống.

4. Siết bulong và đai siết

• Dùng bulong và đai siết đi kèm để cố định khớp nối.
• Siết đều lực theo mô-men khuyến cáo của nhà sản xuất, tránh siết quá căng gây hỏng gioăng hoặc biến dạng khớp nối.

5. Kiểm tra sau lắp đặt

• Kiểm tra khớp nối đã ngồi chắc chắn, gioăng kín, không lệch trục.
• Thử áp lực bằng cách chạy hệ thống với áp suất thấp trước khi đưa vào vận hành chính thức.

Lưu ý quan trọng

• Không nắn uốn đường ống quá mức khi đấu nối.
• Sử dụng vật liệu và bề mặt khớp nối phù hợp với môi trường làm việc (nhiệt độ, áp suất, hóa chất).
• Thường xuyên kiểm tra định kỳ gioăng và bulong để đảm bảo hiệu suất vận hành lâu dài.

Những Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Khi sử dụng khớp nối rãnh linh hoạt MECH (Expansion Joint), một số vấn đề có thể phát sinh nếu không lắp đặt đúng cách hoặc vận hành trong điều kiện không phù hợp. Dưới đây là các vấn đề phổ biến và cách khắc phục:

1. Rò rỉ tại khớp nối

Nguyên nhân:

• Gioăng/miếng đệm bị lệch, hỏng hoặc chưa được lắp đúng cách.
• Bulong chưa siết đều hoặc quá căng.

Biện pháp khắc phục:

• Tháo khớp nối, kiểm tra và điều chỉnh gioăng vào đúng vị trí.
• Siết bulong theo đúng mô-men khuyến cáo, đảm bảo lực phân bố đều.
• Thay mới gioăng nếu bị mòn hoặc nứt.

2. Biến dạng hoặc lệch trục khớp nối

Nguyên nhân:

• Lắp đặt không thẳng hàng, đường ống bị uốn quá mức.
• Khớp nối chịu lực cơ học hoặc áp suất vượt quá thông số thiết kế.

Biện pháp khắc phục:

• Tháo ra và lắp lại, đảm bảo đường ống và khớp nối thẳng hàng.
• Kiểm tra áp lực vận hành, đảm bảo không vượt giá trị tối đa theo thông số kỹ thuật.

3. Hư hỏng bề mặt khớp hoặc ăn mòn

Nguyên nhân:

• Môi trường làm việc ẩm ướt, hóa chất ăn mòn.
• Bề mặt khớp chưa được xử lý phù hợp (không sơn epoxy, không mạ kẽm).

Biện pháp khắc phục:

• Chọn bề mặt hoàn thiện phù hợp: sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng.
• Thường xuyên kiểm tra và bảo dưỡng bề mặt để tránh ăn mòn.

4. Rung động hoặc tiếng ồn quá mức

Nguyên nhân:

• Khớp nối chưa được cố định đúng cách.
• Lắp đặt trên đoạn ống dài, không có giá đỡ, chịu lực rung từ máy bơm hoặc quạt.

Biện pháp khắc phục:

• Siết chặt bulong, đảm bảo khớp nối ổn định.
• Lắp thêm giá đỡ, chống rung cho đường ống để giảm tác động cơ học.

5. Tuổi thọ giảm do bảo trì không đúng

Nguyên nhân:

• Không kiểm tra định kỳ gioăng, bulong và bề mặt khớp.
• Vận hành liên tục ngoài thông số áp suất, nhiệt độ.

Biện pháp khắc phục:

• Thiết lập lịch kiểm tra định kỳ, siết bulong, thay gioăng khi cần.
• Tuân thủ áp suất và nhiệt độ vận hành theo thông số kỹ thuật của MECH.

Việc lắp đặt đúng kỹ thuật, chọn vật liệu và bề mặt phù hợp, kết hợp với bảo trì định kỳ, sẽ giúp khớp nối rãnh linh hoạt MECH hoạt động hiệu quả, bền bỉ và an toàn trong mọi hệ thống đường ống.

Phân Loại Khớp Nối Rãnh Linh Hoạt MECH Theo Vật Liệu

Khớp nối rãnh linh hoạt MECH (Expansion Joint) được phân loại chủ yếu theo vật liệu thân khớp, giúp lựa chọn phù hợp với áp suất, nhiệt độ và môi trường làm việc của hệ thống đường ống.

1. Khớp nối rãnh linh hoạt bằng gang dẻo (Ductile Iron, ASTM A536, Grade 65-45-12)

• Đặc điểm:
  • Bền, dẻo dai, chịu áp lực tốt.
  • Chống nứt gãy và biến dạng khi giãn nở hoặc rung động.
• Bề mặt hoàn thiện phổ biến:
  • Bề mặt đen, sơn thường
  • Sơn epoxy
  • Mạ kẽm hoặc kẽm nhúng nóng
• Ứng dụng:
  • Hệ thống PCCC, HVAC, cấp thoát nước, dân dụng và công nghiệp nhẹ.

2. Khớp nối rãnh linh hoạt bằng thép đúc (Carbon Steel Cast, QT450-10)

• Đặc điểm:
  • Chịu lực, chịu va đập và áp suất cao.
  • Phù hợp cho các hệ thống công nghiệp nặng, hơi, khí, dầu, hóa chất.
• Bề mặt hoàn thiện phổ biến:
  • Sơn chống gỉ hoặc epoxy
  • Mạ kẽm hoặc kẽm nhúng nóng
  • Sơn chịu nhiệt (cho hệ thống hơi nóng hoặc áp suất cao)
• Ứng dụng:
  • Nhà máy nhiệt điện, dầu khí, hóa chất, công nghiệp nặng, nơi yêu cầu độ bền và tuổi thọ cao.

Địa Chỉ Tin Cậy Khi Mua Khớp Nối Rãnh Linh Hoạt MECH

Thép Vinh Phú là nhà phân phối uy tín các sản phẩm MECH, trong đó khớp nối rãnh linh hoạt (Expansion Joint MECH) là một trong những sản phẩm được nhiều nhà thầu, kỹ sư và chủ đầu tư tin dùng.

Tại sao chọn Thép Vinh Phú:

• Sản phẩm chính hãng 100%
• Vật liệu và bề mặt đa dạng
• Giá cả cạnh tranh
• Hỗ trợ kỹ thuật chuyên sâu
• Giao hàng nhanh chóng, toàn quốc

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
