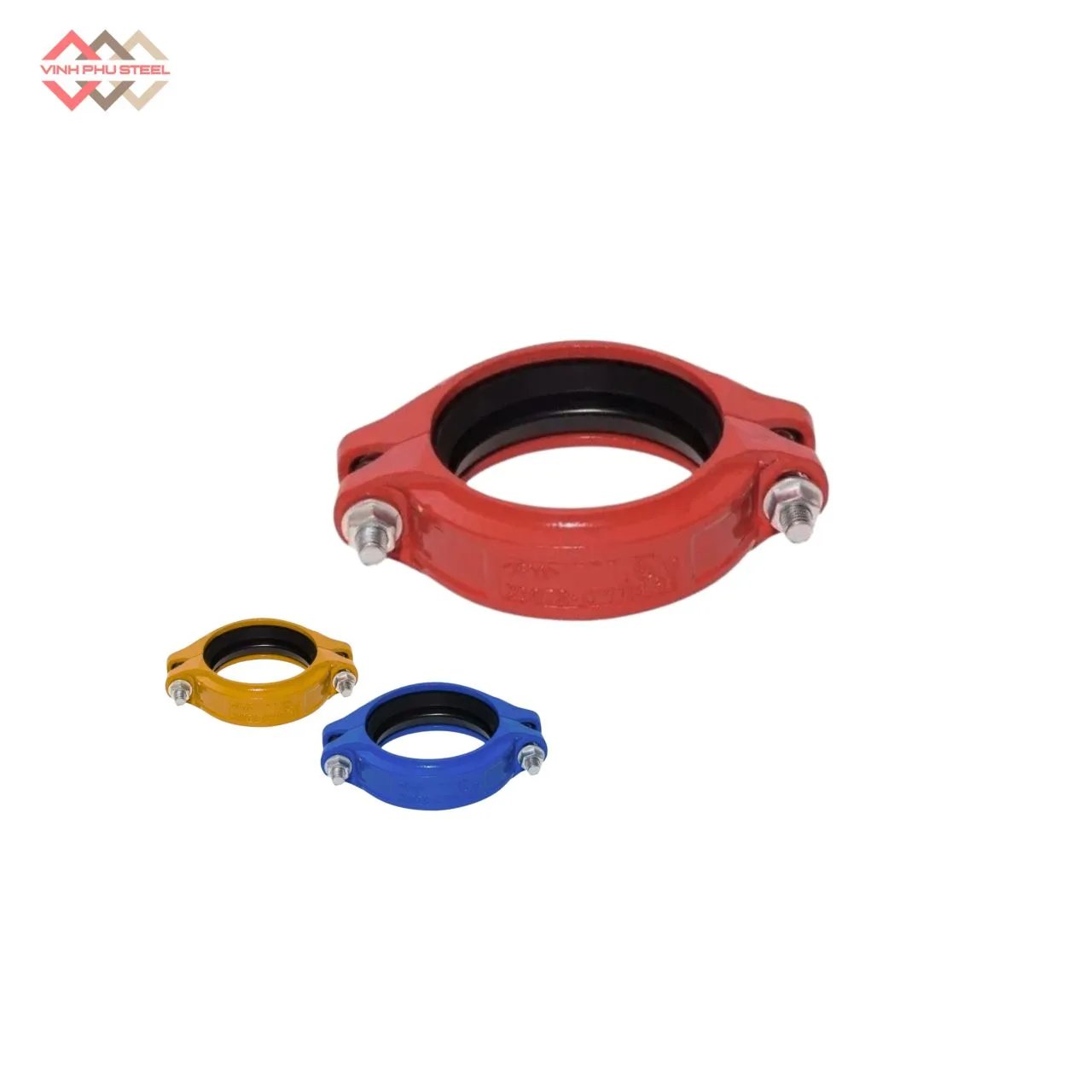

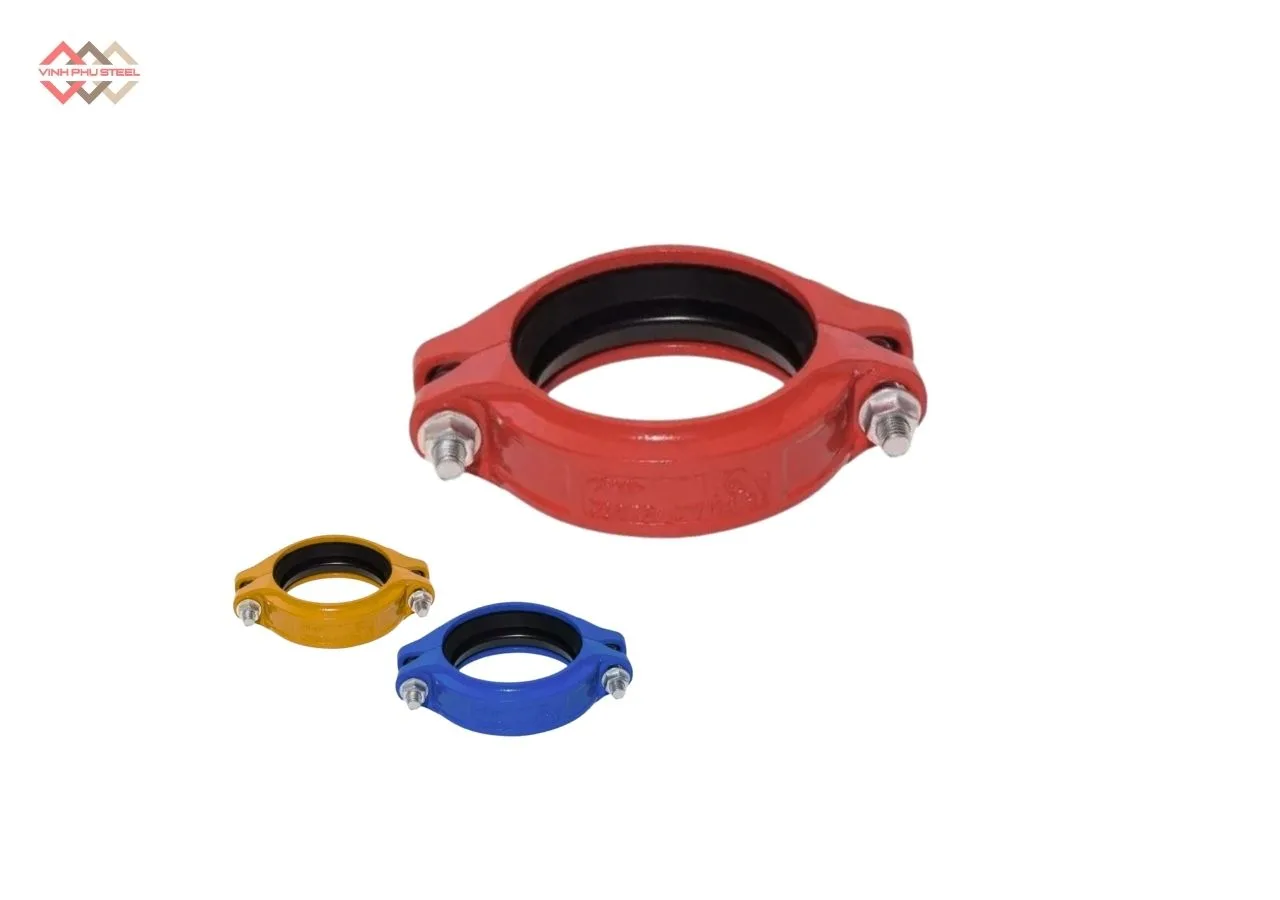

Khớp Nối Rãnh Joeun Korea – Grooved Joint

Mô tả

Trong những năm gần đây, khớp nối rãnh Joeun Korea (Grooved Joint) đang trở thành lựa chọn nổi bật trong các hệ thống đường ống công nghiệp, PCCC và HVAC nhờ khả năng lắp đặt nhanh, độ kín cao và độ bền vượt trội. Với thiết kế chuẩn quốc tế và công nghệ sản xuất hiện đại từ Hàn Quốc, dòng sản phẩm này không chỉ tối ưu hiệu suất vận hành mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí thi công và bảo trì.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, ưu điểm cũng như lý do vì sao khớp nối rãnh Joeun Korea đang được ưa chuộng tại Việt Nam.

Khớp Nối Rãnh Joeun Korea – Grooved Joint

Khớp nối rãnh là dạng mối nối đường ống được thực hiện bằng cách tạo một rãnh tròn ở đầu ống và sử dụng khớp nối chuyên dụng (coupling) gồm vỏ kẹp, gioăng và bulong để siết chặt hai đầu ống lại với nhau. Phương pháp này cho phép kết nối ống nhanh, kín, linh hoạt mà không cần hàn hay ren.

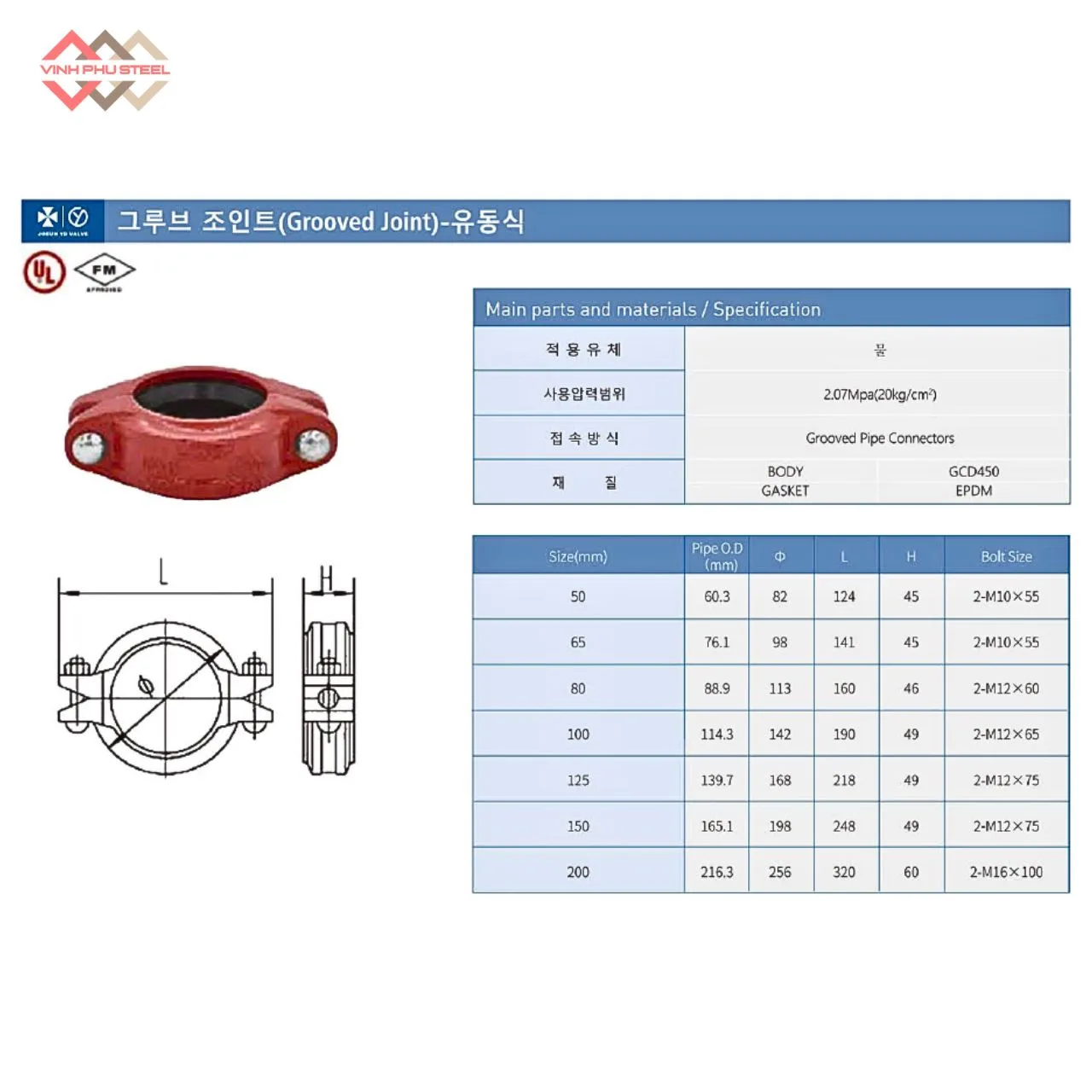

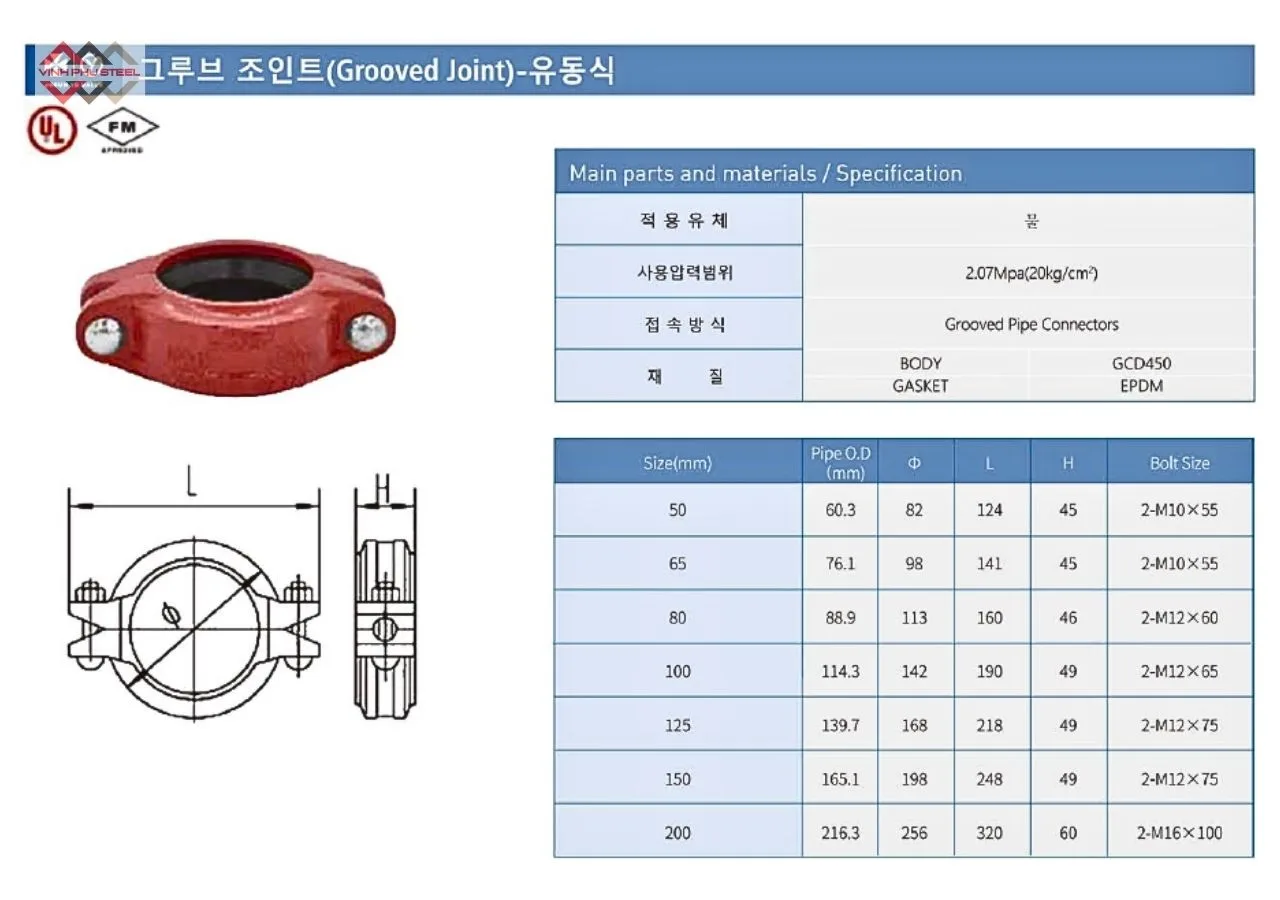

Thông Số Kỹ Thuật Khớp Nối Rãnh Joeun Korea – Grooved Joint

• Tên sản phẩm: Khớp Nối Rãnh Joeun Korea – Hàn Quốc
• Kích thước danh nghĩa: DN50 – DN200
• Bề mặt: Sơn epoxy
• Vật liệu thân khớp: Gang dẻo GCD450
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 2.07 Mpa
• Gioăng kết nối: EPDM
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn hệ thống đường ống, PCCC.
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 33)

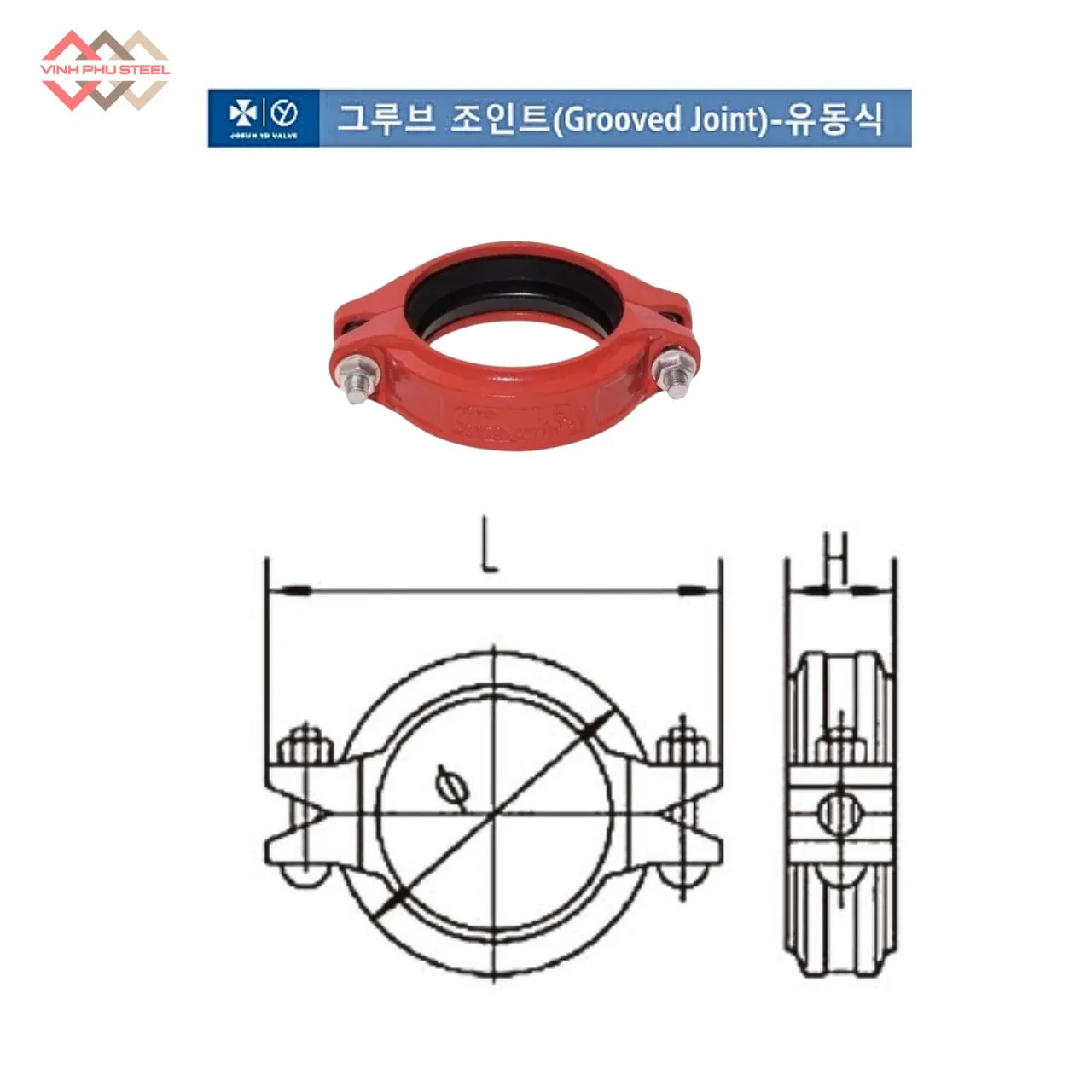

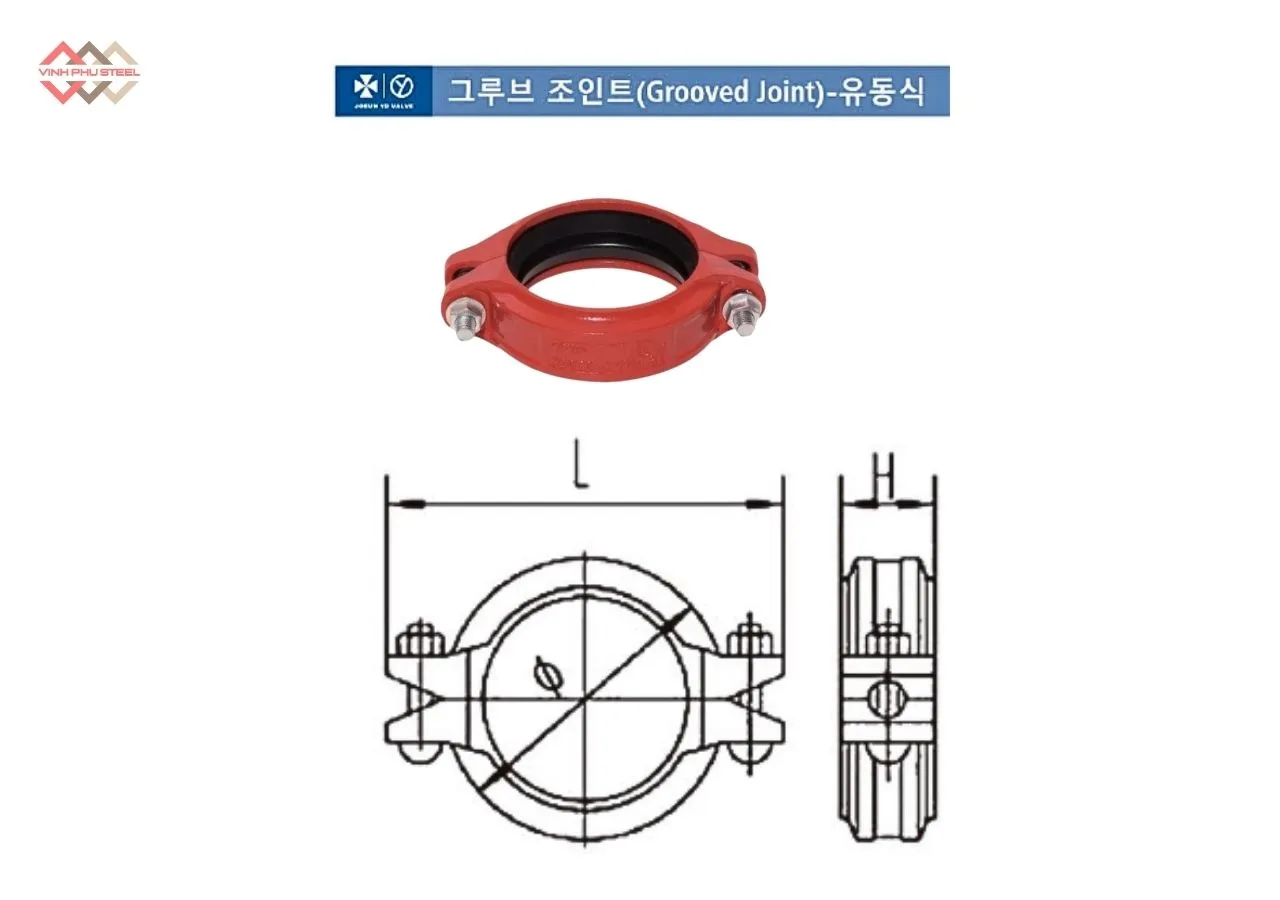

Cấu Tạo Khớp Nối Rãnh Joeun Korea (Grooved Coupling)

Khớp nối rãnh cho hệ ống DN50 – DN200 được thiết kế theo tiêu chuẩn hệ thống đường ống và PCCC, gồm các bộ phận chính sau:

1. Thân khớp (Housing) – Gang dẻo GCD450

• Được đúc từ gang dẻo GCD450, có độ bền cao, chịu va đập tốt và hạn chế nứt gãy khi làm việc ở áp lực lớn.
• Bề mặt được sơn epoxy toàn bộ giúp tăng khả năng chống ăn mòn, bảo vệ khớp nối khỏi môi trường ẩm, hóa chất nhẹ và điều kiện vận hành khắc nghiệt.
• Phần bên trong thân khớp được thiết kế ôm sát rãnh ống, tạo liên kết cơ học chắc chắn khi siết bulong.

2. Gioăng cao su (Gasket) – EPDM

• Làm từ cao su EPDM, vật liệu phổ biến trong hệ thống nước và PCCC nhờ khả năng chịu nhiệt, chịu nước, chống hóa chất nhẹ và độ đàn hồi cao.
• Gioăng được đặt giữa hai đầu ống, tạo độ kín hoàn toàn, ngăn rò rỉ trong suốt quá trình vận hành.
• Phù hợp với yêu cầu làm việc ở áp suất lên đến 2.07 MPa.

3. Bộ bulong siết (Bolts & Nuts)

• Sử dụng bulong làm từ thép carbon mạ kẽm chống gỉ sét;
• Hoặc inox theo yêu cầu, tăng độ bền và khả năng kháng ăn mòn trong môi trường đặc biệt.
• Khi siết, bulong tạo lực ép đều lên thân khớp và gioăng, giúp toàn bộ khớp nối liên kết chắc chắn với hai đầu ống đã tạo rãnh.

4. Hoạt động và tiêu chuẩn

• Khớp nối được chế tạo theo các tiêu chuẩn hệ thống đường ống công nghiệp và PCCC, bảo đảm độ an toàn và độ kín trong các ứng dụng như sprinkler, HVAC, nước cấp, nước sạch hoặc hệ thống tuần hoàn.
• Dải kích thước DN50 – DN200 đáp ứng hầu hết các đường ống phổ biến trong cơ điện và phòng cháy chữa cháy.

Ưu Điểm Của Khớp Nối Rãnh Joeun Korea

Khớp nối rãnh được ứng dụng rộng rãi trong hệ thống nước, HVAC và PCCC nhờ cấu tạo thông minh, độ bền cao và khả năng thi công nhanh chóng. Những ưu điểm dưới đây giải thích vì sao loại khớp nối này ngày càng được lựa chọn trong các công trình hiện đại.

1. Thi công nhanh, tiết kiệm thời gian

Phương pháp nối rãnh không dùng hàn hoặc ren, chỉ cần tạo rãnh và siết bulong. Tốc độ lắp đặt nhanh hơn 3 – 5 lần so với hàn truyền thống, phù hợp dự án cần đẩy nhanh tiến độ.

2. Độ kín cao nhờ gioăng EPDM

Gioăng EPDM có độ đàn hồi vượt trội, chịu nhiệt, chống rò rỉ và phù hợp môi trường nước – PCCC. Khi kết hợp với thân khớp GCD450, hệ thống luôn đảm bảo kín, ổn định.

3. Chịu áp lực lớn – lên đến 2.07 MPa

Khớp nối được thiết kế cho các hệ thống đòi hỏi áp lực cao. Vật liệu gang dẻo GCD450 giúp khớp chịu tải tốt, vận hành bền bỉ trong các tuyến ống DN50 – DN200.

4. Chống ăn mòn hiệu quả nhờ sơn epoxy

Lớp phủ epoxy bảo vệ thân khớp khỏi oxy hóa, thích hợp môi trường ẩm, hệ thống nước lạnh, sprinkler hoặc lắp đặt ngoài trời.

5. Thuận tiện bảo trì và thay thế

Khi cần kiểm tra hoặc thay gioăng, chỉ cần nới bulong là có thể tháo rời. Điều này giúp giảm chi phí bảo trì và hạn chế thời gian dừng hệ thống.

6. Hấp thụ rung động, giảm tiếng ồn

Thiết kế linh hoạt của khớp nối rãnh cho phép đường ống giảm rung, hạn chế tiếng ồn và bảo vệ thiết bị, đặc biệt hữu ích trong nhà máy và tòa nhà cao tầng.

7. Dễ điều chỉnh tuyến ống và mở rộng hệ thống

Khớp nối có độ linh hoạt trong căn chỉnh, hỗ trợ thay đổi hướng ống, xử lý giãn nở nhiệt và mở rộng hệ thống mà không ảnh hưởng kết cấu hiện tại.

8. An toàn thi công – không dùng lửa

Không cần hàn, không phát sinh tia lửa hoặc khói bụi. Điều này đặc biệt quan trọng trong các khu vực dễ cháy nổ hoặc yêu cầu an toàn cao.

Ứng Dụng Của Khớp Nối Rãnh Joeun Korea

Khớp nối rãnh với khả năng lắp đặt nhanh, độ kín cao và chịu áp lực tốt là giải pháp lý tưởng cho nhiều hệ thống công nghiệp và dân dụng. Dưới đây là một số ứng dụng phổ biến:

1. Hệ thống PCCC (Phòng cháy chữa cháy)

• Sử dụng trong hệ thống sprinkler, đường ống chữa cháy tòa nhà, nhà xưởng và kho bãi.
• Đảm bảo an toàn, kín khít và dễ tháo lắp khi bảo trì hoặc mở rộng hệ thống.

2. Hệ thống nước cấp và HVAC

• Dùng cho ống nước lạnh, nước sinh hoạt và hệ thống điều hòa trung tâm.
• Gioăng EPDM chịu nhiệt và chống rò rỉ, kết hợp với thân khớp sơn epoxy giúp bền bỉ trong môi trường ẩm ướt.

3. Hệ thống công nghiệp và sản xuất

• Thích hợp cho đường ống xử lý nước, hóa chất nhẹ, hoặc hệ thống tuần hoàn môi chất trong nhà máy.
• Khớp nối chịu áp lực đến 2.07 MPa, đáp ứng yêu cầu vận hành liên tục.

4. Dự án dân dụng và tòa nhà cao tầng

• Sử dụng trong hệ thống PCCC, cấp thoát nước và HVAC tòa nhà, nơi cần thi công nhanh và linh hoạt.
• Dễ dàng điều chỉnh, mở rộng hoặc sửa chữa mà không làm gián đoạn toàn bộ hệ thống.

5. Lắp đặt ngoài trời và môi trường khắc nghiệt

• Thân khớp sơn epoxy và vật liệu gang dẻo GCD450 giúp kháng ăn mòn, chịu nắng mưa, thích hợp cho hệ thống ngoài trời hoặc khu công nghiệp.

Hướng Dẫn Lắp Đặt Khớp Nối Rãnh Joeun Korea

Khớp nối rãnh được thiết kế để lắp đặt nhanh chóng, dễ dàng và an toàn, phù hợp cho các hệ thống DN50 – DN200. Thực hiện theo các bước sau để đảm bảo hiệu quả và độ kín cao:

Bước 1: Chuẩn bị ống và phụ kiện

• Kiểm tra đầu ống: phải được tạo rãnh tiêu chuẩn đúng kích thước theo khớp nối.
• Kiểm tra khớp nối, gioăng và bulong: không bị nứt, biến dạng, đảm bảo sẵn sàng lắp ráp.
• Vệ sinh đầu ống, loại bỏ bụi, mạt sắt hoặc dầu mỡ để gioăng tiếp xúc tốt.

Bước 2: Lắp gioăng (Gasket)

• Đặt gioăng EPDM vào đầu ống, đảm bảo khớp sát với rãnh.
• Không kéo giãn hoặc xoắn gioăng, tránh hư hỏng gioăng gây rò rỉ.

Bước 3: Lắp thân khớp (Housing)

• Đặt hai nửa thân khớp lên đầu ống, ôm sát gioăng và rãnh ống.
• Kiểm tra căn chỉnh hai đầu ống, tránh lệch trục quá 1–2 mm.

Bước 4: Siết bulong

• Lắp bulong & đai ốc, siết đều tay theo thứ tự chéo để lực ép đồng đều.
• Dùng lực siết phù hợp, không siết quá mạnh để tránh biến dạng khớp hoặc ép hỏng gioăng.

Bước 5: Kiểm tra và nghiệm thu

• Kiểm tra vị trí khớp nối, đảm bảo khớp khít, gioăng nằm đúng rãnh.
• Kiểm tra bằng áp lực thử nghiệm hệ thống (theo tiêu chuẩn PCCC hoặc hệ thống nước) trước khi đưa vào vận hành.

Lưu ý khi lắp đặt

• Khớp nối rãnh không cần hàn, an toàn trong môi trường dễ cháy nổ.
• Tránh va đập mạnh vào thân khớp sau khi lắp đặt.
• Bảo dưỡng định kỳ, kiểm tra gioăng và bulong để duy trì độ kín và tuổi thọ khớp.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình lắp đặt và vận hành, khớp nối rãnh có thể gặp một số vấn đề phổ biến. Việc nhận biết sớm và xử lý đúng cách giúp tăng tuổi thọ hệ thống và đảm bảo an toàn vận hành.

1. Rò rỉ tại khớp nối

Nguyên nhân:

• Gioăng EPDM lắp không đúng rãnh hoặc bị xoắn, biến dạng.
• Bulong siết không đều hoặc siết quá lỏng.
• Bề mặt đầu ống bị gồ ghề, bụi bẩn hoặc mạt sắt.

Biện pháp khắc phục:

• Tháo khớp nối, kiểm tra và đặt lại gioăng đúng vị trí.
• Siết bulong theo thứ tự chéo, đảm bảo lực siết đều.
• Vệ sinh sạch bề mặt đầu ống trước khi lắp lại.

2. Bulong bị lỏng trong quá trình vận hành

Nguyên nhân: Rung động hoặc dao động áp suất gây lỏng bulong.

Biện pháp khắc phục:

• Thường xuyên kiểm tra và siết chặt bulong theo định kỳ.
• Sử dụng bulong chất lượng, phù hợp với yêu cầu kỹ thuật (thép carbon mạ kẽm hoặc inox).

3. Khớp nối bị lệch hoặc không khít

Nguyên nhân: Lắp đặt không đúng trục ống hoặc chọn khớp sai kích thước DN.

Biện pháp khắc phục:

• Kiểm tra lại trục ống, căn chỉnh đúng vị trí trước khi lắp khớp.
• Sử dụng khớp nối đúng kích thước danh nghĩa (DN50 – DN200).

4. Gioăng bị hỏng hoặc giảm tuổi thọ

Nguyên nhân: Chịu nhiệt hoặc áp lực vượt mức, tiếp xúc với hóa chất không phù hợp.

Biện pháp khắc phục:

• Sử dụng gioăng EPDM đúng tiêu chuẩn cho hệ thống PCCC, nước, HVAC.
• Thay thế định kỳ theo khuyến cáo nhà sản xuất.

5. Ăn mòn thân khớp

Nguyên nhân: Môi trường ẩm, hóa chất hoặc tiếp xúc trực tiếp với nước ngoài trời.

Biện pháp khắc phục:

• Sử dụng khớp có lớp sơn epoxy bảo vệ.
• Kiểm tra định kỳ, xử lý lại bề mặt sơn nếu cần.

Gioăng EPDM Là Gì?

Gioăng EPDM là gioăng cao su làm từ Ethylene Propylene Diene Monomer (EPDM), một loại cao su tổng hợp có độ bền cao, đàn hồi tốt và khả năng chống chịu môi trường cực kỳ hiệu quả. Đây là vật liệu phổ biến trong các hệ thống đường ống, PCCC, HVAC và nước sinh hoạt nhờ những đặc tính vượt trội.

Đặc điểm chính của gioăng EPDM

• Kháng nhiệt và lạnh tốt

1. 1. • Chịu nhiệt độ từ -40°C đến +120°C, phù hợp cho đa dạng hệ thống nước nóng, lạnh và môi trường ngoài trời.

• Chống lão hóa, chống UV và ozone

1. 1. • Không bị nứt gãy hay giảm đàn hồi khi tiếp xúc lâu dài với ánh sáng mặt trời, khí ozone hoặc môi trường ngoài trời.

• Chống hóa chất nhẹ và nước

1. 1. • Kháng hầu hết hóa chất nhẹ, nước sạch, nước sinh hoạt và nước lạnh.

• Độ đàn hồi cao và kín nước tuyệt đối

1. 1. • Khi đặt giữa các đầu ống hoặc khớp nối rãnh, EPDM tạo độ kín, ngăn rò rỉ và đảm bảo áp lực hoạt động ổn định.

• Tuổi thọ dài và bảo trì thấp

1. • Khả năng chịu áp lực và môi trường khắc nghiệt giúp gioăng EPDM duy trì hiệu quả trong nhiều năm, giảm chi phí bảo trì.

Ứng dụng phổ biến

• Khớp nối rãnh trong hệ thống PCCC, HVAC và nước sinh hoạt.
• Van công nghiệp: van bướm, van bi, van một chiều.
• Hệ thống ống nước ngoài trời hoặc công nghiệp, nơi cần chống ăn mòn và chịu áp lực cao.

Nhà Phân Phối Chính Hãng Joeun Korea – Hàn Quốc

Thép Vinh Phú tự hào là Nhà phân phối Joeun Korea chính hãng tại Việt Nam, chuyên cung cấp các giải pháp kết nối ống chuyên nghiệp cho hệ thống PCCC, nước, HVAC và công nghiệp. Chúng tôi cam kết:

• Đảm bảo hàng chính hãng Joeun Korea – nguyên đai, nguyên kiện, với chứng nhận xuất xứ và kiểm định chất lượng rõ ràng.
• Cung cấp đủ dải kích thước từ DN50 đến DN200, phù hợp đa dạng nhu cầu thi công: từ nhà máy, tòa nhà, khu dân cư tới dự án công nghiệp.
• Sản phẩm có thân khớp gang dẻo GCD450, sơn epoxy chống ăn mòn, gioăng EPDM kín khít, bulong thép carbon mạ kẽm hoặc inox – đảm bảo độ bền, độ kín và tuổi thọ cao trong môi trường khắc nghiệt.
• Hỗ trợ kỹ thuật – tư vấn lựa chọn, lắp đặt, bảo trì – giúp khách hàng dễ dàng vận hành hệ thống một cách an toàn, hiệu quả.
• Giao hàng nhanh chóng trên toàn quốc; số lượng lớn hay lẻ đều phục vụ.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
