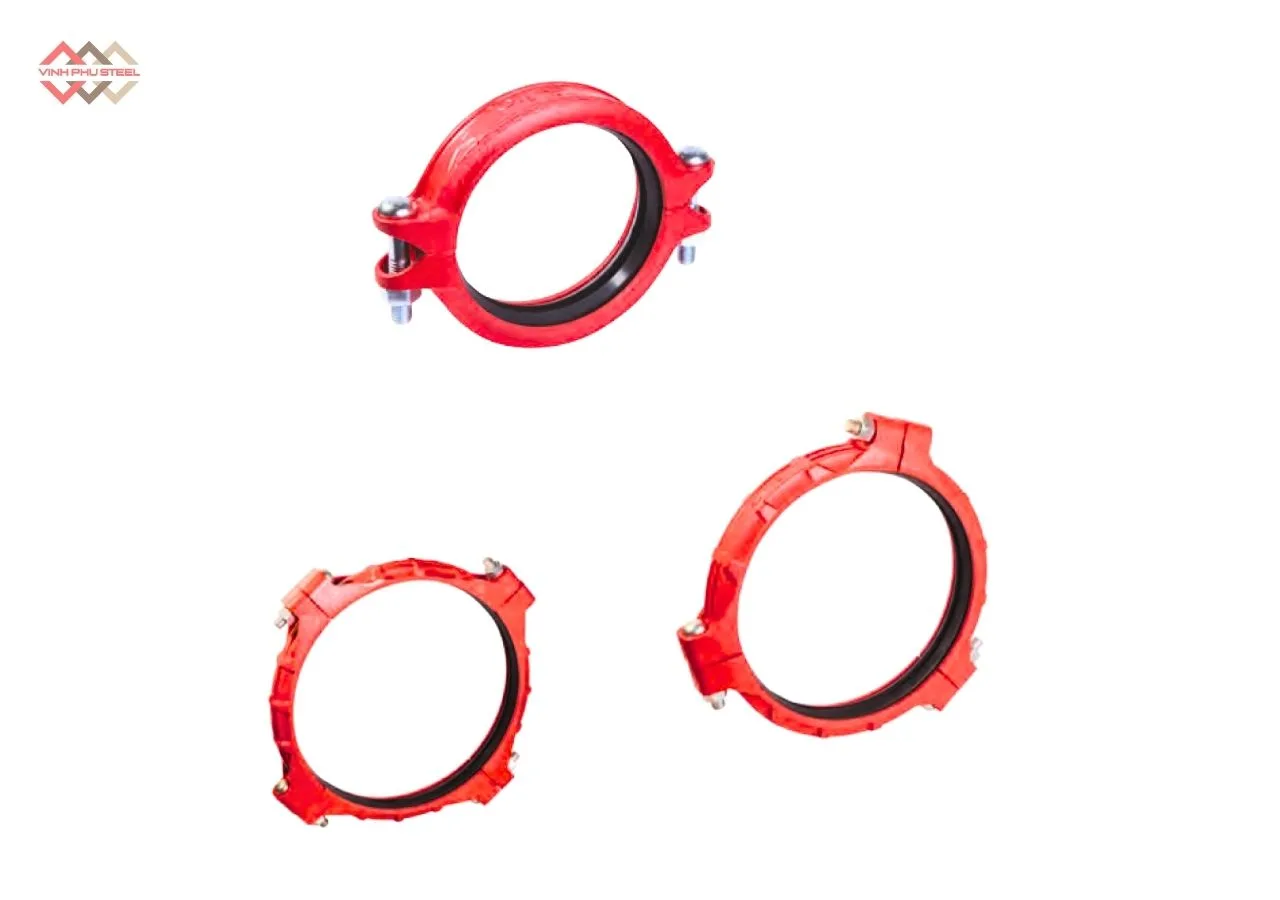

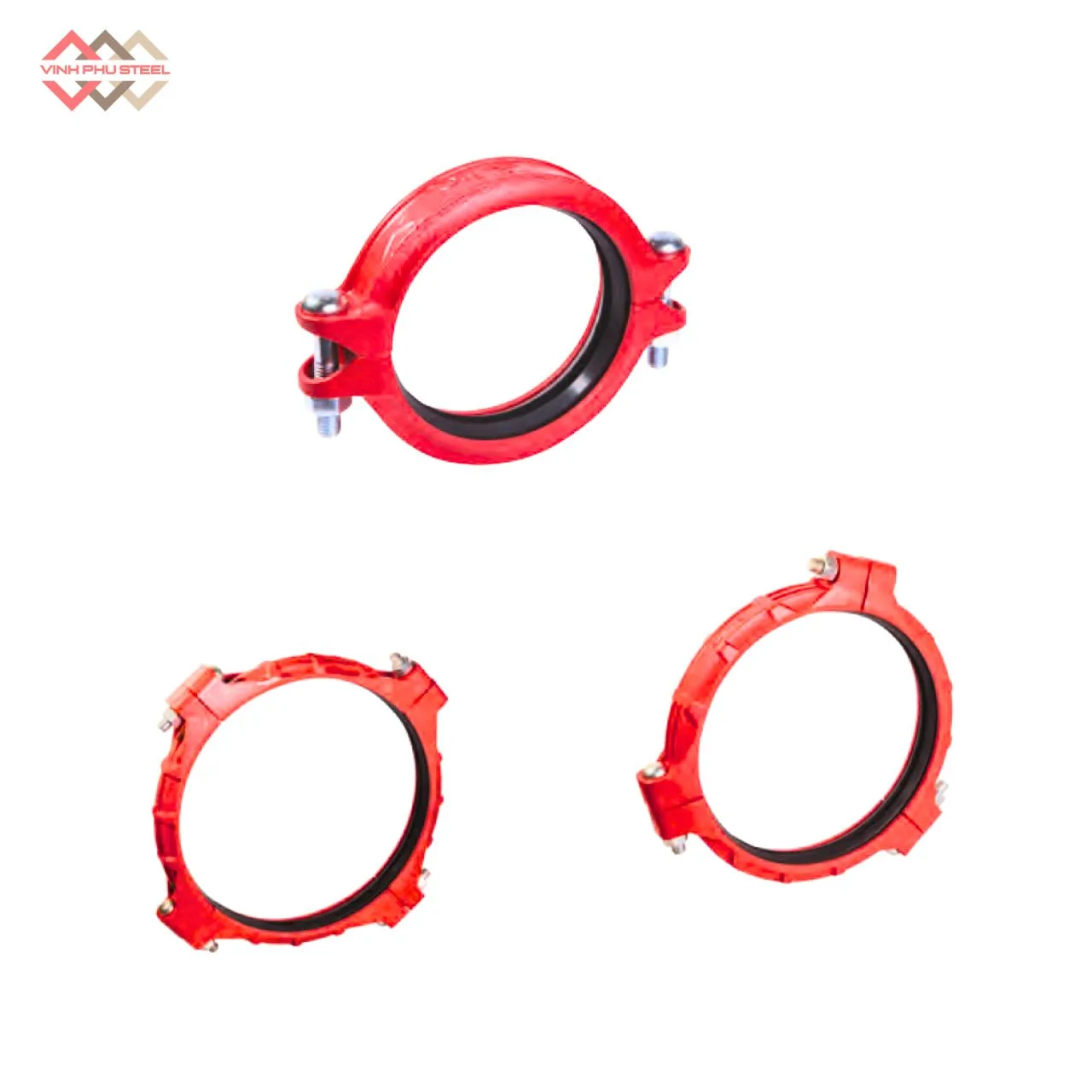

Khớp Nối Rãnh Cứng MECH – Grooved Rigid Coupling

Trong các hệ thống đường ống hiện đại, việc kết nối các đoạn ống thép sao cho chắc chắn, kín khít và chịu được áp lực cao là yêu cầu kỹ thuật quan trọng. Đó chính là lý do khớp nối rãnh cứng MECH (Rigid Coupling) được sử dụng rộng rãi – giải pháp giúp cố định hai đầu ống thép rãnh thành một khối thống nhất, đảm bảo độ bền cơ học và sự ổn định tuyệt đối trong suốt quá trình vận hành.

Sử dụng khớp nối rãnh cứng MECH không chỉ giúp hệ thống ống chịu áp lực tốt, hạn chế rung lắc và rò rỉ, mà còn mang lại lợi ích lớn trong việc rút ngắn thời gian lắp đặt, dễ dàng tháo lắp khi bảo trì, giảm chi phí thi công, đồng thời đảm bảo an toàn và hiệu quả vận hành lâu dài.

Khớp Nối Rãnh Cứng MECH Là Gì?

Khớp nối rãnh cứng MECH (Rigid Coupling MECH) là phụ kiện chuyên dùng để nối cố định hai đoạn ống thép rãnh thành một khối thống nhất, đảm bảo liên kết chắc chắn, kín khít và chịu áp lực cao. Sản phẩm được sản xuất bởi MECH Power Corporation (Trung Quốc), đáp ứng tiêu chuẩn quốc tế trong các hệ thống ống lưu dẫn chất lỏng, khí và đặc biệt là đường ống PCCC.

Khớp nối rãnh cứng MECH có đặc tính không bù sai lệch (lệch tâm, lệch góc), giúp đường ống giữ đồng trục tuyệt đối. Nhờ đó, hệ thống ống đạt độ ổn định cao, hạn chế rung lắc, rò rỉ, rất phù hợp cho các ứng dụng truyền dẫn áp suất lớn và môi trường yêu cầu độ an toàn nghiêm ngặt.

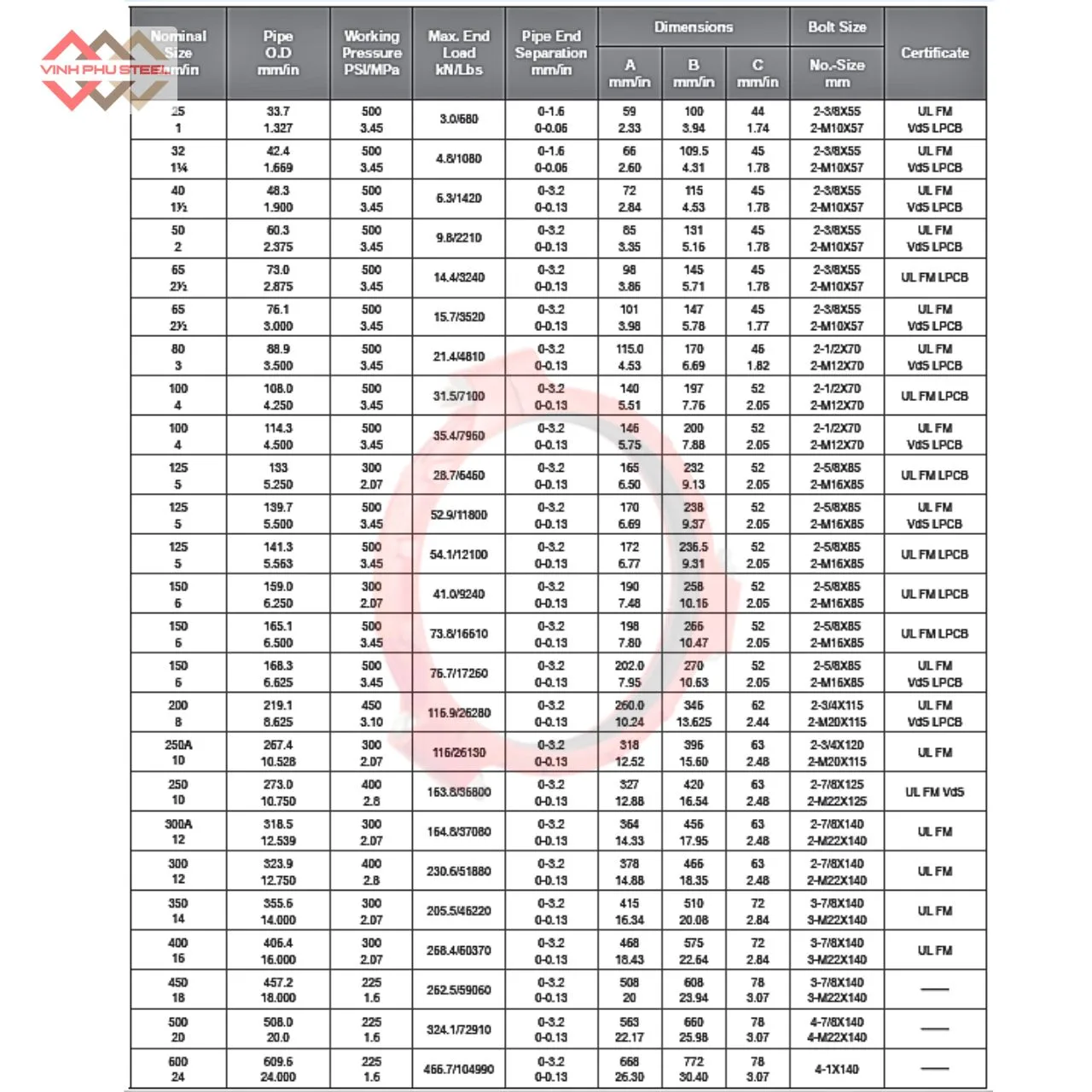

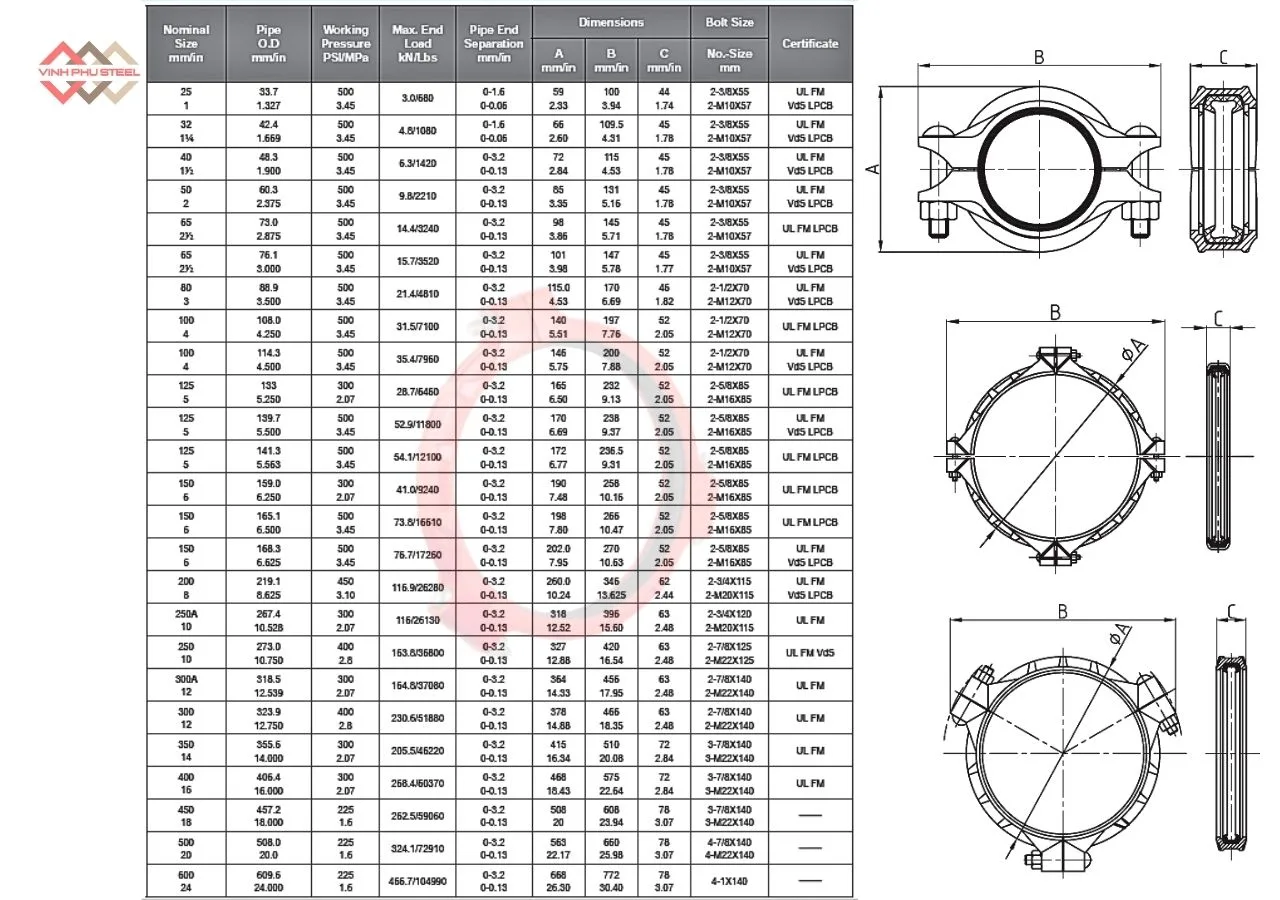

Thông số kỹ thuật khớp nối cứng MECH (Rigid Coupling)

• Tên sản phẩm: Khớp nối Rãnh cứng (Rigid Coupling) MECH
• Kích thước danh nghĩa: DN25 – DN600
• Ứng dụng phù hợp: Ống thép đen tiêu chuẩn, hệ thống ống PCCC, đường ống công nghiệp
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 225 PSI – 500 PSI, tùy kích cỡ ống.
• Kiểu kết nối: Clamp siết – thao tác nhanh, dễ lắp đặt và tháo rời
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn hệ thống đường ống, PCCC.
• Nhà phân phối: Thép Vinh Phú.

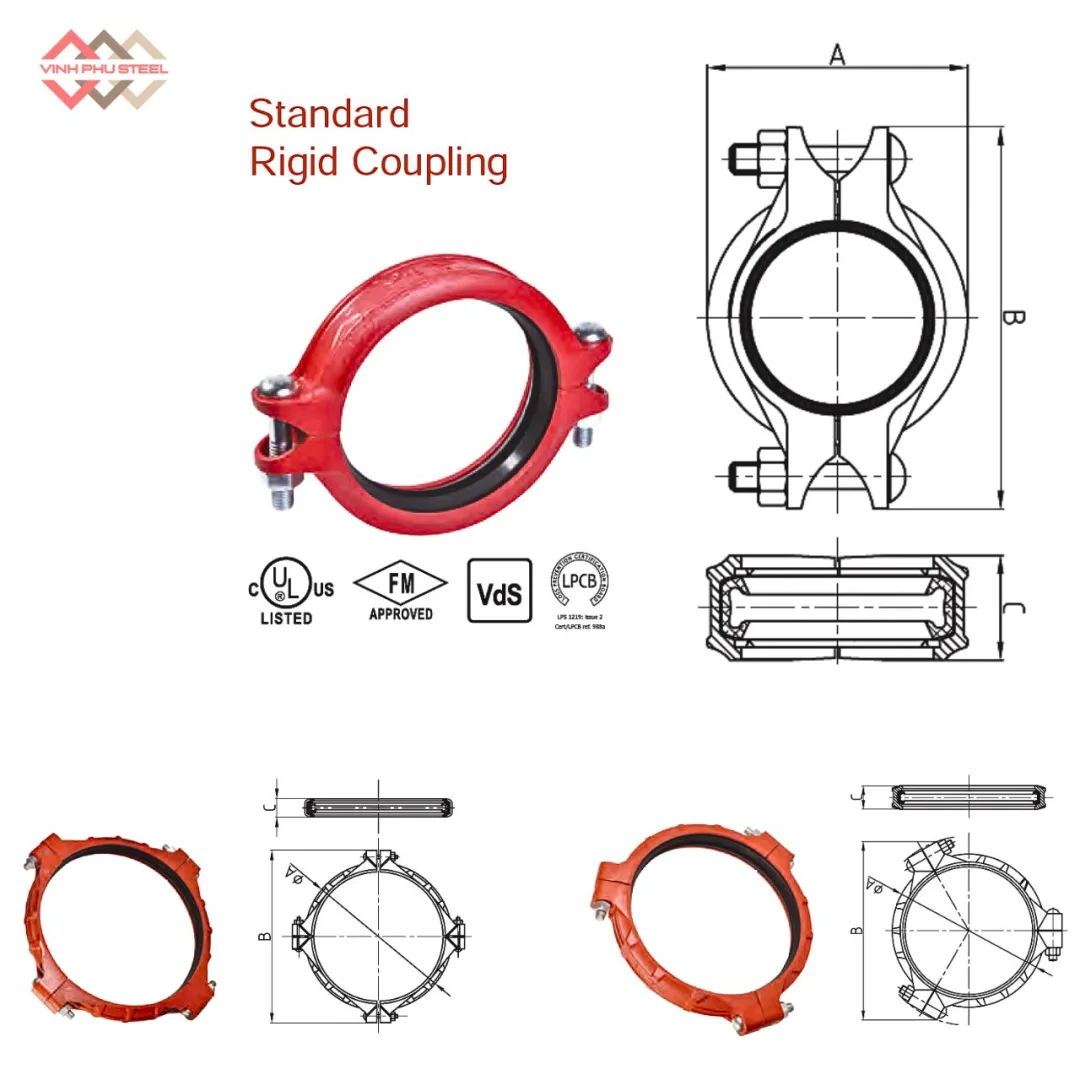

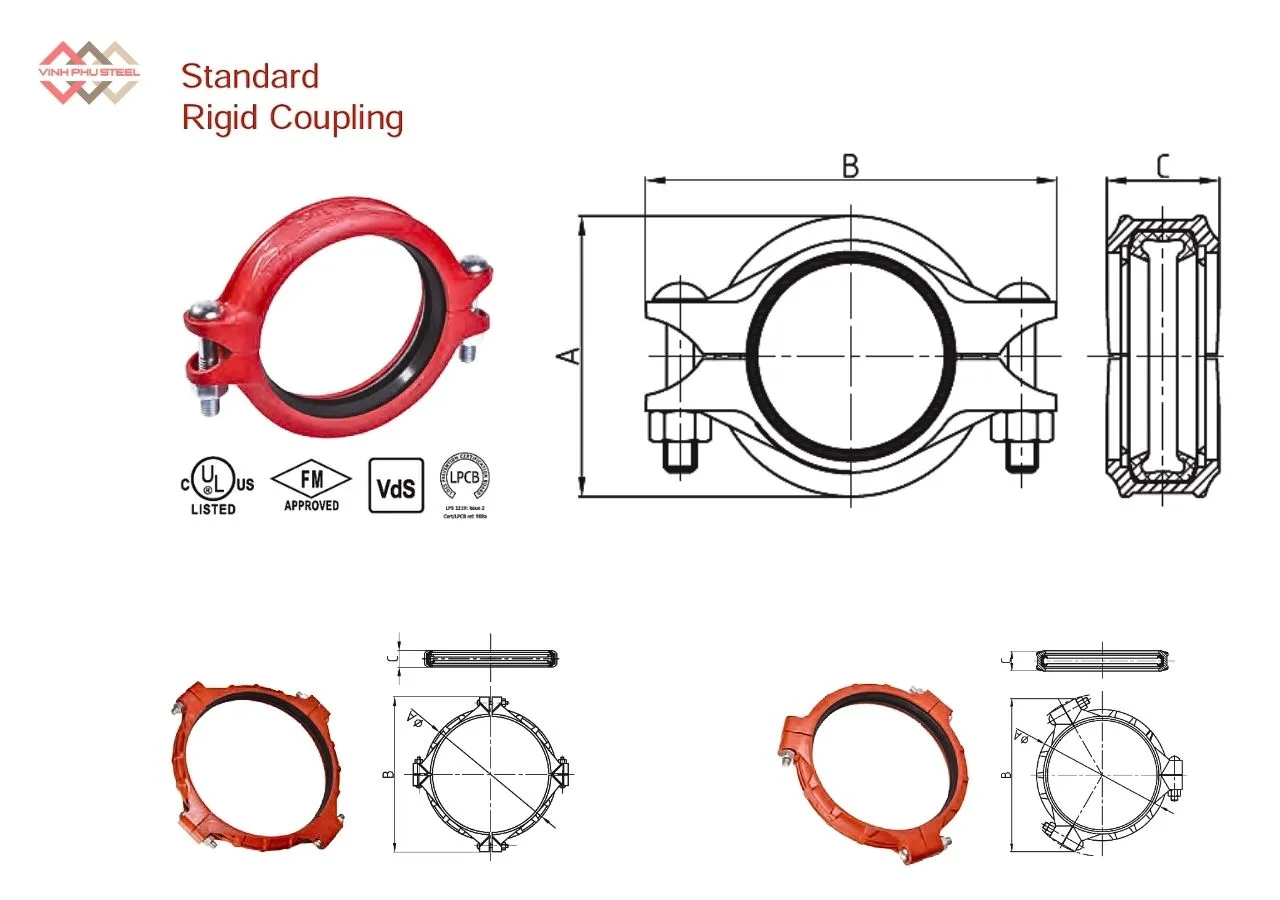

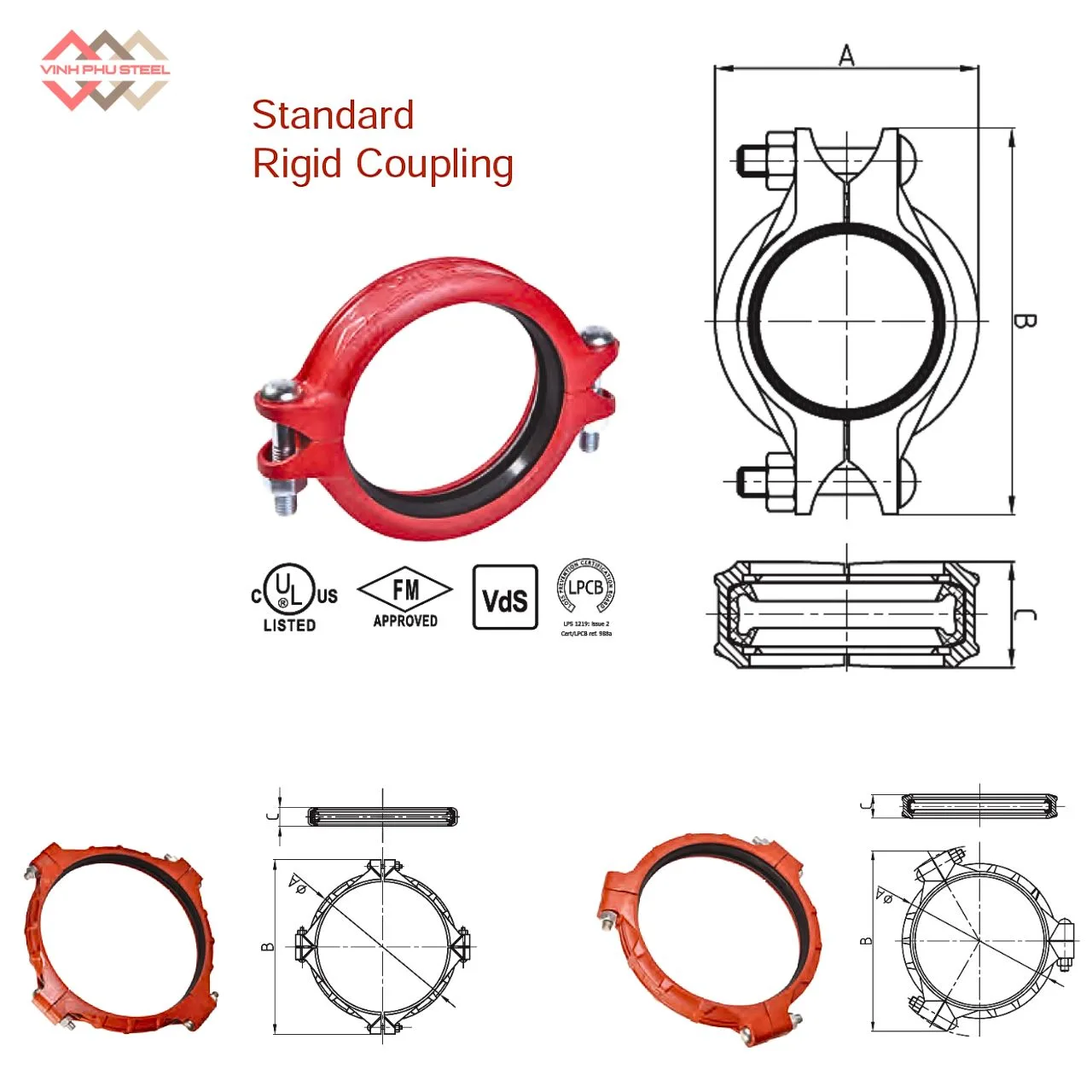

Cấu tạo của khớp nối rãnh cứng MECH

Cùm nối rãnh cứng MECH có thiết kế chắc chắn, gồm các bộ phận chính sau:

1. Thân khớp (Housing):

• Được chế tạo từ gang dẻo ASTM A536 (Grade 65-45-12) hoặc thép đúc QT450-10.
• Có nhiệm vụ ôm chặt vào phần rãnh của ống thép, cố định hai đầu ống thành một khối thống nhất, đảm bảo độ ổn định và chịu lực cao.

2. Gioăng làm kín (Gasket):

• Sản xuất từ các vật liệu đàn hồi như EPDM, NBR, Silicone, phù hợp với từng môi trường sử dụng (nước, khí, dầu, hóa chất nhẹ…).
• Được đặt giữa hai đầu ống để đảm bảo kín khít tuyệt đối, ngăn rò rỉ lưu chất và khí nén.

3. Bulong & đai ốc (Bolts & Nuts):

• Làm từ thép carbon mạ kẽm, thép hợp kim hoặc inox tùy theo yêu cầu.
• Dùng để siết chặt hai nửa thân khớp, tạo lực ép đều lên gioăng làm kín và giữ cố định toàn bộ khớp nối.

4. Lớp phủ bề mặt (Coating):

• Có nhiều tùy chọn: bề mặt đen, sơn thường, sơn epoxy tĩnh điện, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.
• Giúp tăng khả năng chống gỉ sét, thích hợp cho môi trường khắc nghiệt và hệ thống ống chịu áp lực cao.

Với cấu tạo trên, khớp nối rãnh cứng MECH không chỉ đảm bảo liên kết chắc chắn – kín khít – chịu áp suất lớn, mà còn có độ bền cao và tuổi thọ lâu dài trong các hệ thống PCCC, cấp thoát nước, HVAC và ống công nghiệp áp lực.

Ưu điểm nổi bật của khớp nối rãnh cứng MECH

Khớp nối cứng MECH (Rigid Coupling MECH) được đánh giá cao nhờ những ưu điểm vượt trội, giúp sản phẩm trở thành lựa chọn hàng đầu trong các hệ thống ống chịu áp lực:

Liên kết chắc chắn – đồng trục tuyệt đối:

Khác với các loại khớp nối mềm, cùm nối rãnh cứng MECH giữ cho hai đầu ống luôn cố định, đảm bảo độ đồng tâm cao, hạn chế rung lắc và va đập trong quá trình vận hành.

Kín khít tuyệt đối – chống rò rỉ hiệu quả:

Với gioăng cao su chất lượng cao (EPDM, NBR, Silicone), khớp rãnh cứng MECH đảm bảo độ kín khít trong các hệ thống ống áp lực, ngăn ngừa rò rỉ chất lỏng và khí.

Chịu áp lực và tải trọng lớn:

Nhờ cấu tạo từ gang dẻo ASTM A536 hoặc thép đúc QT450-10, cùm rãnh cứng MECH có khả năng chịu lực và áp suất cao, đáp ứng yêu cầu khắt khe trong các hệ thống PCCC và công nghiệp.

Lắp đặt nhanh chóng – bảo trì thuận tiện:

Không cần hàn, không cần ren, chỉ cần siết bulong là có thể hoàn thiện liên kết. Điều này giúp tiết kiệm thời gian thi công và dễ dàng tháo lắp khi bảo trì.

Độ bền và tuổi thọ cao:

Bề mặt có nhiều tùy chọn xử lý (sơn epoxy, mạ kẽm, nhúng nóng), giúp cùm nối rãnh cứng MECH chống gỉ sét, làm việc ổn định trong môi trường ẩm ướt hoặc ngoài trời.

Ứng dụng khớp nối rãnh cứng MECH

Với đặc tính liên kết cố định – chịu áp lực cao, khớp nối cứng MECH được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống PCCC (phòng cháy chữa cháy):

Dùng để nối ống thép rãnh trong các tuyến ống dẫn nước chữa cháy, đảm bảo an toàn, kín khít và chịu áp lực lớn.

Hệ thống cấp thoát nước áp lực:

Khớp rãnh cứng MECH giúp cố định các đường ống nước cấp, nước thải áp suất cao, duy trì độ ổn định lâu dài.

Đường ống HVAC và công nghiệp:

Trong các hệ thống điều hòa, thông gió và đường ống công nghiệp, cùm rãnh cứng MECH mang lại khả năng liên kết chắc chắn, hạn chế rung động và bảo đảm hiệu quả vận hành.

Chính nhờ tính năng ưu việt này mà cùm nối rãnh cứng MECH trở thành lựa chọn đáng tin cậy cho các công trình từ dân dụng đến công nghiệp nặng.

Hướng dẫn lựa chọn & lắp đặt khớp nối rãnh cứng MECH

Để khớp nối cứng MECH hoạt động bền bỉ, an toàn và hiệu quả, cần lưu ý một số tiêu chí khi lựa chọn và lắp đặt:

1. Cách lựa chọn sản phẩm

• Chọn kích thước phù hợp: Dựa vào đường kính danh nghĩa (DN25 – DN300) của ống thép rãnh để chọn cùm nối rãnh cứng MECH tương ứng.
• Xác định vật liệu gioăng:
  • EPDM: dùng cho nước, PCCC, nước thải.
  • NBR: dùng cho dầu, khí, hóa chất nhẹ.
  • Silicone: dùng cho môi trường nhiệt độ cao.
• Chọn lớp phủ bề mặt:
  • Sơn epoxy hoặc bề mặt đen: dùng trong môi trường khô ráo, thông thường.
  • Mạ kẽm/nhúng kẽm nóng: dùng cho môi trường ẩm ướt, dễ ăn mòn hoặc ngoài trời.

2. Yêu cầu khi lắp đặt

• Đảm bảo rãnh ống gia công đúng chuẩn, không biến dạng.
• Vệ sinh sạch bề mặt rãnh và gioăng trước khi lắp để tránh cát, bụi gây rò rỉ.
• Lắp gioăng đúng vị trí, ôm kín hai đầu ống.
• Siết bulong đúng lực theo khuyến nghị của nhà sản xuất, tránh siết quá chặt hoặc quá lỏng.
• Kiểm tra lại sau khi lắp để đảm bảo ống thẳng trục – kín khít tuyệt đối.

Thực hiện đúng quy trình giúp khớp rãnh cứng MECH đạt hiệu quả tối ưu, nâng cao tuổi thọ và độ an toàn cho toàn bộ hệ thống đường ống.

Một số vấn đề thường gặp và cách khắc phục khi lắp ráp, sử dụng

Trong quá trình lắp đặt và vận hành, khớp nối cứng MECH (hay còn gọi là khớp rãnh cứng MECH, cùm nối rãnh cứng MECH, cùm rãnh cứng MECH) đôi khi có thể phát sinh một số sự cố kỹ thuật. Việc nắm rõ nguyên nhân và biện pháp xử lý giúp hệ thống đường ống hoạt động bền bỉ, an toàn và tiết kiệm chi phí bảo trì.

1. Rò rỉ tại vị trí khớp nối

• Nguyên nhân:
  • Gioăng cao su bị lắp sai vị trí hoặc xoắn vặn khi siết bulong.
  • Gioăng bị lão hóa do nhiệt độ cao, hóa chất hoặc áp suất vượt giới hạn.
  • Siết bulong chưa đủ lực hoặc không đều hai bên cùm rãnh cứng.
• Khắc phục:
  • Kiểm tra và lắp đặt lại gioăng đúng quy cách.
  • Thay mới gioăng khi có dấu hiệu nứt, chai cứng.
  • Siết bulong đều, theo đúng lực siết khuyến cáo của nhà sản xuất MECH.

2. Khớp nối bị nứt hoặc biến dạng

• Nguyên nhân:
  • Sử dụng sản phẩm không đúng tiêu chuẩn áp suất/đường kính ống.
  • Lắp đặt sai kỹ thuật, dẫn đến tập trung ứng suất tại một điểm.
  • Ăn mòn do môi trường ẩm ướt, hóa chất hoặc nước biển.
• Khắc phục:
  • Lựa chọn khớp nối cứng MECH đúng với áp lực làm việc và kích thước ống.
  • Đảm bảo bề mặt ống có rãnh đúng tiêu chuẩn, không bị méo hoặc sai kích thước.
  • Với môi trường ăn mòn cao, nên ưu tiên loại cùm rãnh cứng MECH có lớp phủ epoxy, mạ kẽm nhúng nóng để tăng tuổi thọ.

3. Bulong, đai ốc bị gỉ hoặc lỏng

• Nguyên nhân:
  • Môi trường ẩm ướt, hóa chất làm gỉ sét bulong.
  • Không kiểm tra định kỳ, dẫn đến bulong bị lỏng sau thời gian dài vận hành.
• Khắc phục:
  • Sử dụng bulong được xử lý bề mặt chống gỉ hoặc thép không gỉ.
  • Thường xuyên kiểm tra và siết lại bulong định kỳ, đặc biệt với hệ thống chịu rung lắc.

4. Hệ thống rung động bất thường

• Nguyên nhân:
  • Lắp đặt không đồng tâm giữa các đoạn ống.
  • Không cố định đường ống bằng giá đỡ, khiến tải trọng dồn lên khớp rãnh cứng MECH.
• Khắc phục:
  • Điều chỉnh lại ống, đảm bảo thẳng hàng và đúng kỹ thuật.
  • Bổ sung giá đỡ, gối kê hoặc treo ống để giảm tải trọng tác động lên khớp nối.

Quy trình bảo dưỡng khớp nối rãnh cứng MECH

Để đảm bảo khớp nối cứng MECH vận hành ổn định và kéo dài tuổi thọ, việc bảo dưỡng định kỳ là vô cùng cần thiết. Quy trình chuẩn thường bao gồm các bước sau:

1. Kiểm tra định kỳ

• Tần suất: 3 – 6 tháng/lần tùy theo môi trường làm việc.
• Nội dung kiểm tra:
  • Quan sát tình trạng bề mặt cùm rãnh cứng, gioăng cao su, bulong – đai ốc.
  • Kiểm tra có dấu hiệu rò rỉ nước, hơi hoặc chất lỏng tại vị trí mối nối.
  • Đo lực siết bulong để đảm bảo vẫn nằm trong phạm vi khuyến cáo.

2. Vệ sinh bề mặt

• Làm sạch bụi bẩn, bùn, dầu mỡ bám trên khớp nối cứng MECH bằng khăn khô hoặc dung dịch tẩy rửa nhẹ.
• Với môi trường có độ ẩm cao hoặc nhiều hóa chất, cần lau khô bề mặt sau khi vệ sinh để hạn chế ăn mòn.

3. Bảo dưỡng gioăng cao su

• Kiểm tra độ đàn hồi, vết nứt, phồng hoặc chai cứng của gioăng.
• Nếu gioăng bị hỏng, cần thay thế ngay bằng gioăng chính hãng MECH để đảm bảo khả năng kín khít.
• Tuyệt đối không sử dụng dầu mỡ khoáng bôi trơn vì có thể làm hỏng cao su, nên dùng dung dịch chuyên dụng (nếu có).

4. Siết chặt bulong – đai ốc

• Dùng cờ lê lực để siết lại bulong đúng lực siết mà nhà sản xuất khuyến cáo.
• Siết đều hai bên cùm nối rãnh cứng, tránh tình trạng siết lệch khiến gioăng ép không đồng đều.
• Nếu phát hiện bulong bị gỉ, cong hoặc ren mòn thì cần thay thế ngay.

5. Kiểm tra lớp phủ bề mặt

• Với các loại cùm rãnh cứng MECH có sơn epoxy, mạ kẽm hoặc nhúng nóng, cần theo dõi tình trạng lớp phủ.
• Nếu lớp phủ bị bong tróc, cần xử lý lại bề mặt và sơn phủ chống gỉ để ngăn ngừa ăn mòn.

6. Thử áp lực (nếu cần)

• Sau khi bảo dưỡng hoặc thay thế linh kiện, nên tiến hành thử áp lực để đảm bảo hệ thống vẫn kín khít.
• Việc thử áp nên tuân thủ tiêu chuẩn an toàn, tránh vượt quá giới hạn áp suất của khớp nối.

Thực hiện bảo dưỡng định kỳ không chỉ giúp khớp nối cứng MECH hoạt động ổn định, mà còn giảm thiểu nguy cơ sự cố, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ toàn bộ hệ thống đường ống.

Checklist bảo dưỡng nhanh khớp nối rãnh cứng MECH

Trước khi bảo dưỡng

• Ngắt áp lực và xả hết môi chất trong đường ống.
• Chuẩn bị dụng cụ: cờ lê lực, khăn khô, dung dịch vệ sinh nhẹ.

Kiểm tra trực quan

• Quan sát tình trạng bề mặt khớp nối cứng MECH.
• Kiểm tra gioăng cao su: có nứt, phồng, chai cứng không.
• Kiểm tra bulong – đai ốc: có gỉ, cong, mòn ren không.
• Xem lớp phủ bề mặt (sơn, epoxy, mạ kẽm) có bong tróc không.

Vệ sinh và xử lý

• Lau sạch bụi bẩn, dầu mỡ, cặn bám.
• Làm khô bề mặt sau khi vệ sinh.
• Bảo dưỡng hoặc thay gioăng nếu cần.

Siết chặt bulong

• Siết đều hai bên cùm nối rãnh cứng bằng cờ lê lực.
• Đảm bảo đúng lực siết theo khuyến cáo của MECH.
• Thay thế bulong hoặc đai ốc bị hư hỏng.

Kiểm tra kín khít

• Sau khi lắp lại, tiến hành thử áp lực (nếu cần).
• Đảm bảo không có rò rỉ tại vị trí khớp nối.

Chu kỳ bảo dưỡng khuyến nghị

• Kiểm tra định kỳ: 3 – 6 tháng/lần.
• Thay gioăng: theo khuyến cáo nhà sản xuất hoặc khi có dấu hiệu hỏng.
• Thử áp lực: sau mỗi lần thay thế hoặc bảo dưỡng lớn.

Mua khớp nối rãnh cứng MECH ở đâu uy tín?

Công ty Thép Vinh Phú là một trong những đơn vị phân phối chính hãng khớp nối MECH tại thị trường Việt Nam, được nhiều doanh nghiệp và nhà thầu tin tưởng.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư ngành ống và phụ kiện PCCC, Thép Vinh Phú cam kết:

• Cung cấp khớp nối cứng MECH, cùm rãnh cứng MECH chính hãng, đầy đủ chứng nhận chất lượng (CO, CQ).
• Đa dạng chủng loại và kích thước, đáp ứng nhu cầu thi công cho nhiều hệ thống đường ống khác nhau.
• Chính sách giá cạnh tranh, minh bạch và nhiều ưu đãi cho khách hàng dự án.
• Dịch vụ tư vấn kỹ thuật chuyên nghiệp, hỗ trợ lựa chọn và hướng dẫn lắp đặt đúng tiêu chuẩn.
• Hệ thống kho hàng lớn, luôn có sẵn để đảm bảo tiến độ công trình.

Nếu bạn đang tìm địa chỉ mua khớp nối rãnh cứng MECH uy tín, hãy liên hệ ngay với Thép Vinh Phú để được tư vấn và báo giá chi tiết.
