Khớp Nối Rãnh Cứng Góc Slim MECH – Slim Type Angle Pad Rigid Coupling

Mô tả

Với hệ thống đường ống, việc lựa chọn khớp nối phù hợp là yếu tố quan trọng để đảm bảo độ kín khít, độ bền và an toàn vận hành. Trong đó, khớp nối rãnh cứng góc mỏng (Slim Type Angle Pad Rigid Coupling) là một giải pháp được ứng dụng rộng rãi nhờ thiết kế chắc chắn và khả năng chịu tải cao.

Sản phẩm khớp nối rãnh cứng góc Slim MECH do thương hiệu MECH – Trung Quốc sản xuất, nổi bật với chất lượng ổn định, độ bền vượt trội và giá thành cạnh tranh. Đây là lựa chọn đáng tin cậy cho nhiều hệ thống ống công nghiệp, giúp kết nối đường ống hiệu quả, hạn chế rò rỉ và duy trì hoạt động ổn định lâu dài.

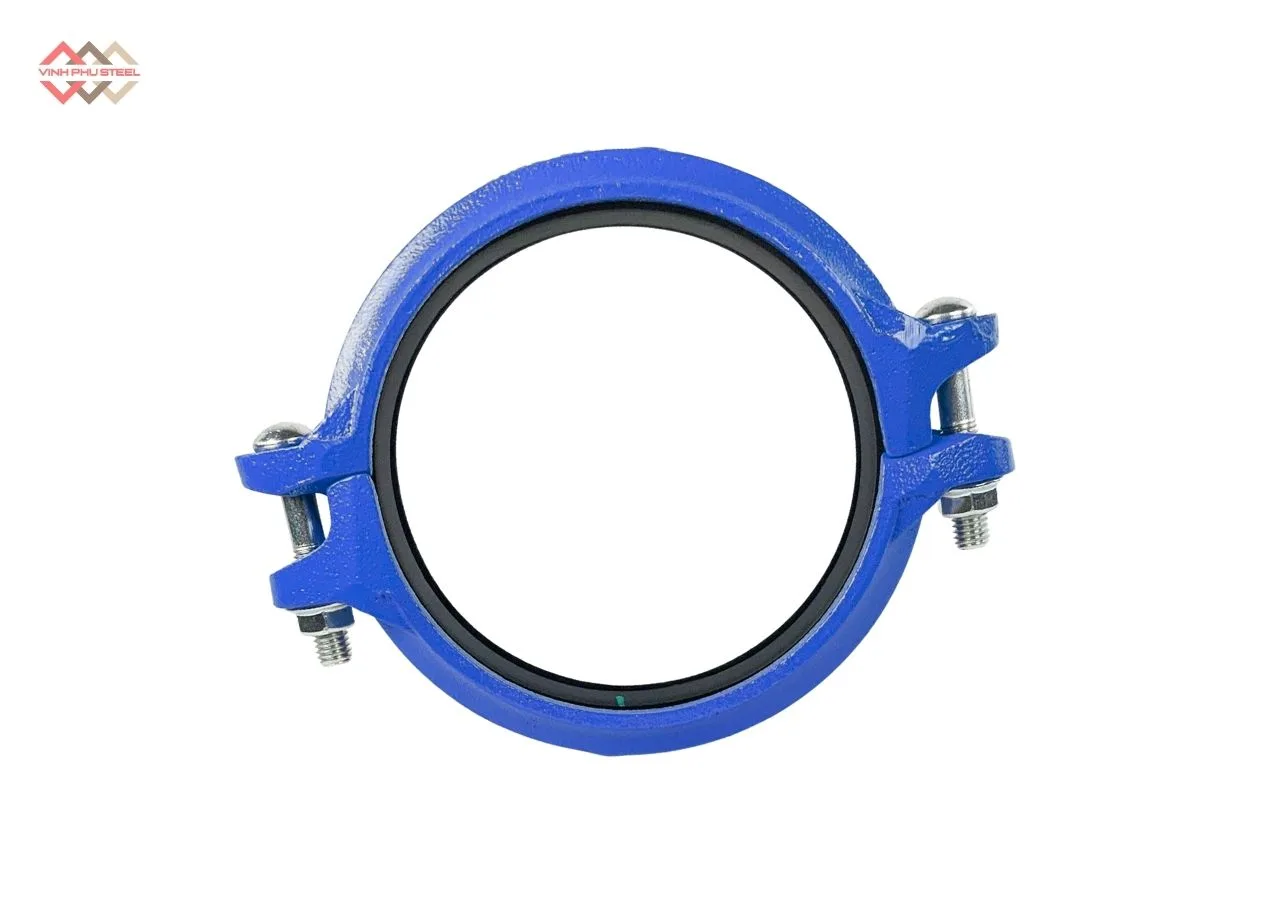

Khớp Nối Rãnh Cứng Góc Slim MECH (Slim Type Angle Pad Rigid Coupling)

Khớp nối rãnh cứng góc Slim MECH hay Cùm nối rãnh góc đệm loại mỏng MECH là phụ kiện chuyên dụng cho hệ thống đường ống, được thiết kế để kết nối các đoạn ống thép rãnh theo góc một cách chắc chắn, kín khít và bền bỉ. Cấu tạo gồm hai mảnh ghép với bề mặt tiếp xúc theo góc chéo, kết hợp bu lông siết chặt, giúp cố định ống vững chắc một số trường hợp ống lệch hoặc có khiếm khuyết nhẹ.

Điểm nổi bật của khớp nối Slim MECH là thiết kế nhỏ gọn, giúp giảm kích thước tổng thể của hệ thống, giảm trọng lượng đường ống và đồng thời tăng tính thẩm mỹ cho công trình. Điều này mang lại lợi ích lớn trong thi công, đặc biệt với những hệ thống cần sự gọn nhẹ, tối ưu không gian và đảm bảo hiệu quả vận hành lâu dài.

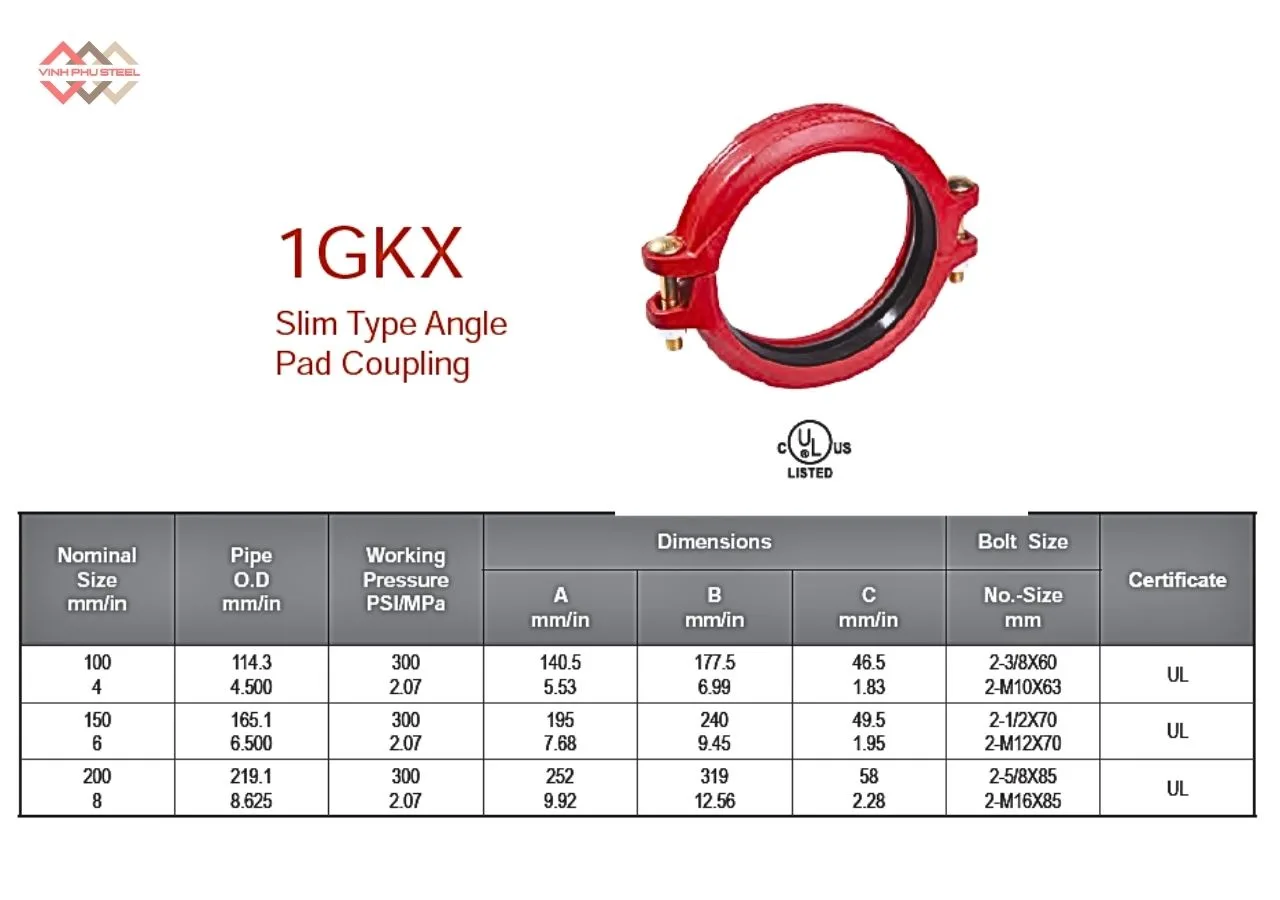

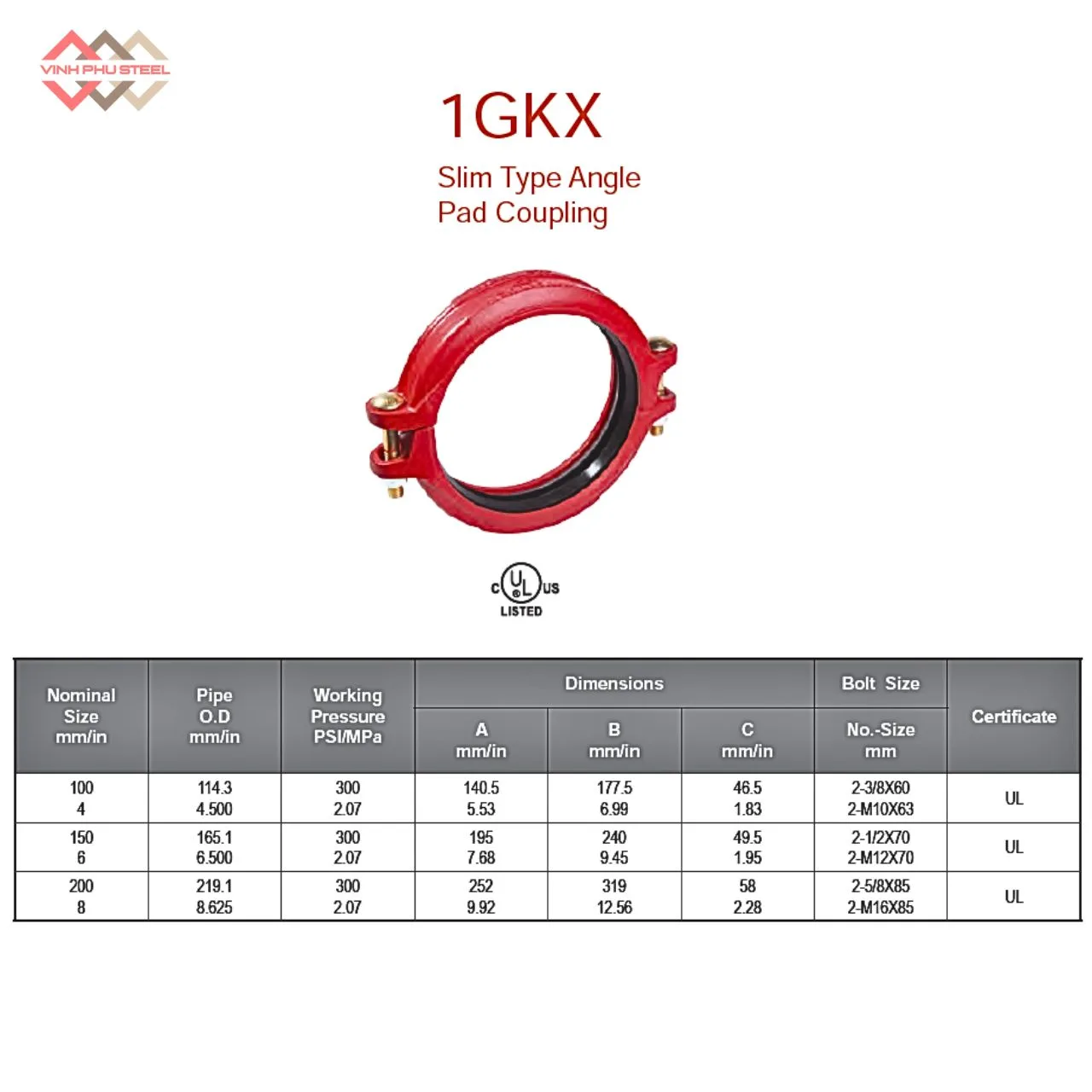

Thông số kỹ thuật sản phẩm khớp nối đệm góc Slim MECH

Thông số chính của Angle pad Rigid Coupling MECH:

• Tên sản phẩm: Khớp nối cứng góc mỏng (Slim)
• Dải kích thước: Từ DN100 đến DN200
• Ứng dụng phù hợp: Ống thép đen tiêu chuẩn, hệ thống ống PCCC, đường ống công nghiệp
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 300PSI
• Kết nối: Clamp siết – dễ lắp, dễ tháo
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.

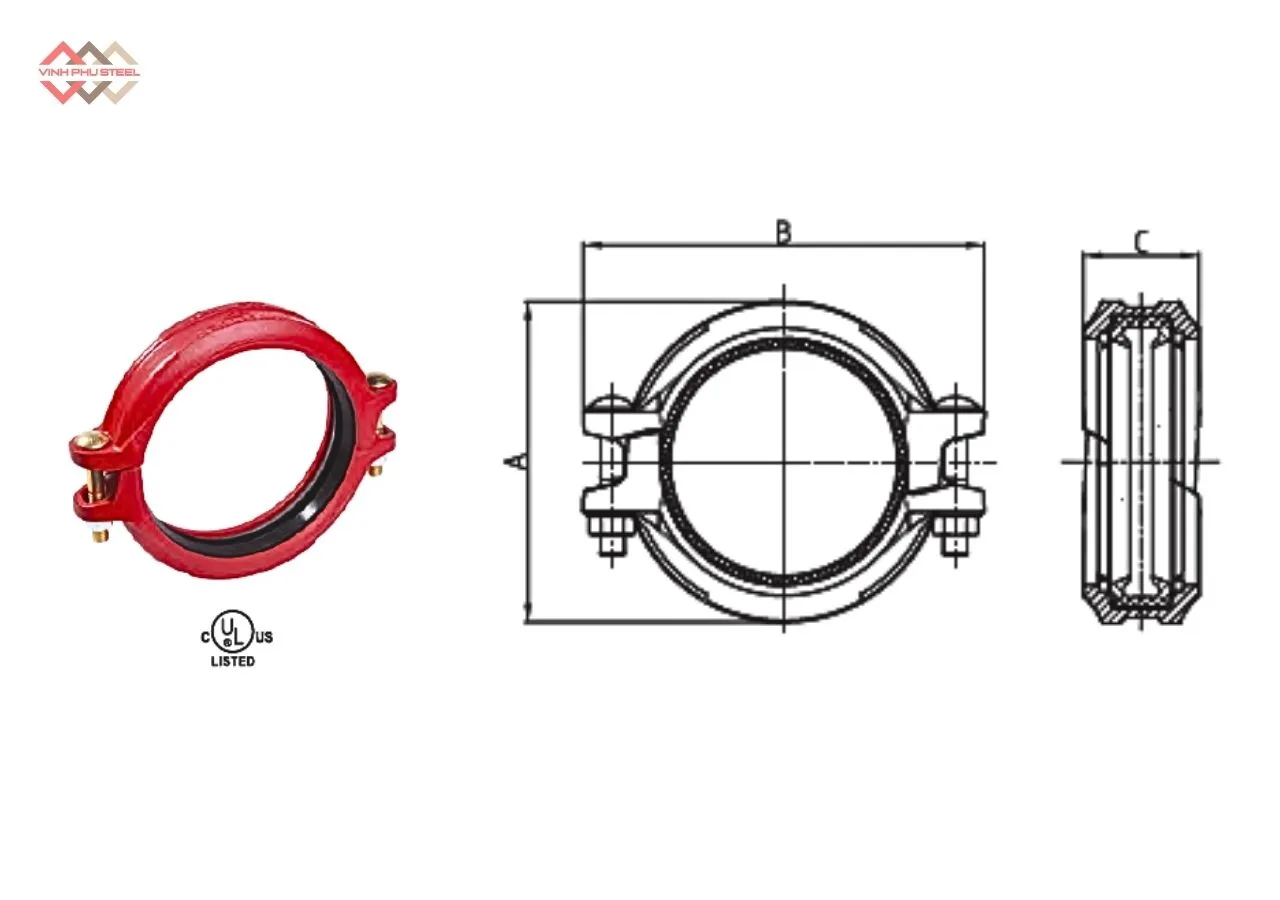

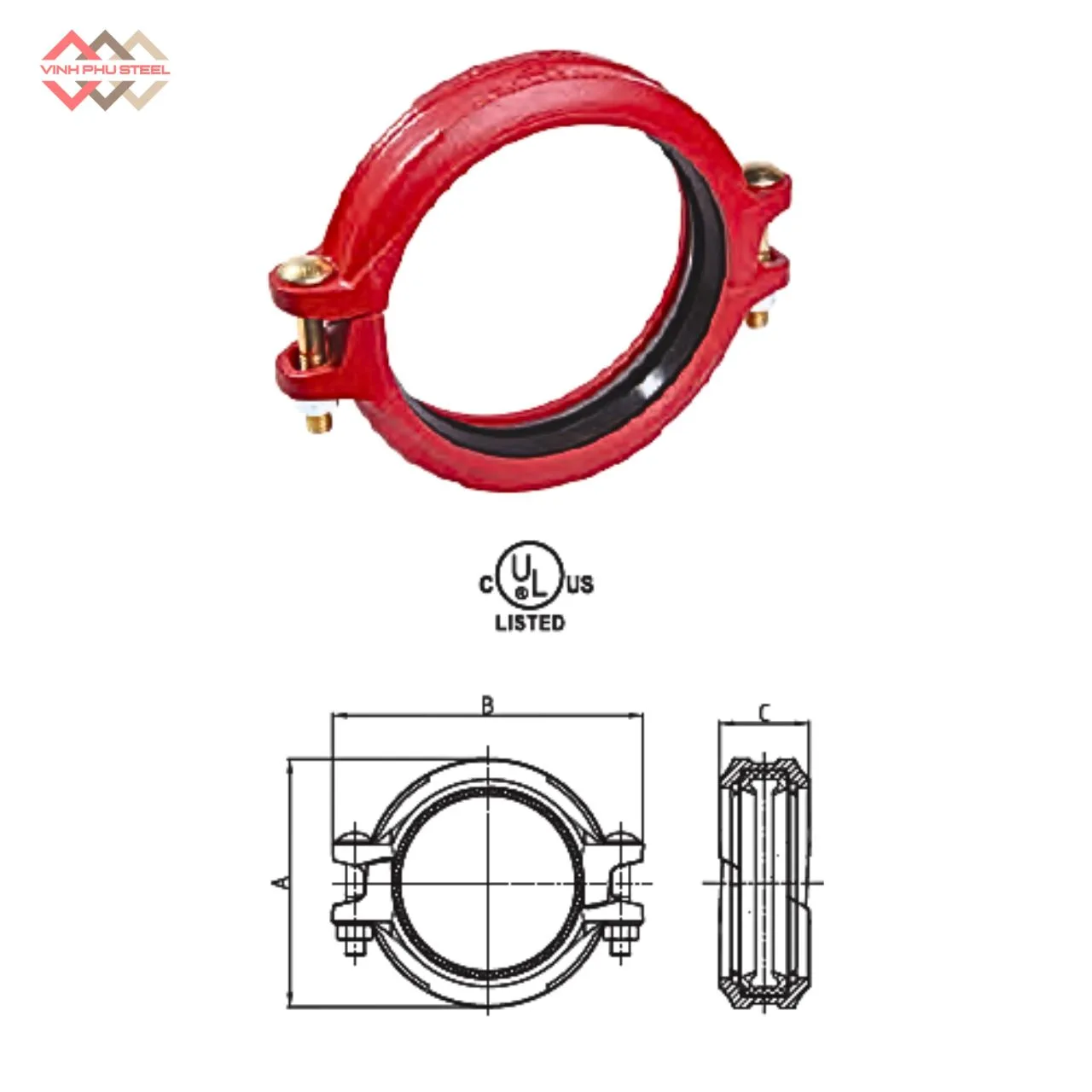

Cấu tạo khớp nối đệm góc Slim MECH (Slim Type Angle Pad Coupling)

Khớp nối đệm góc mỏng MECH được thiết kế chuyên dụng cho hệ thống ống rãnh, với cấu tạo gồm:

• Thân khớp nối: Gồm 2 mảnh ghép bằng gang hoặc thép đúc, có bề mặt tiếp xúc dạng góc, giúp ôm sát và cố định đường ống.
• Bu lông & đai ốc: Được bố trí theo góc, tạo lực siết đồng đều, giữ ống chắc chắn, chống xê dịch khi vận hành.
• Vòng đệm (gasket): Làm từ cao su EPDM/NBR chịu nhiệt và áp lực, giúp tăng độ kín khít, chống rò rỉ chất lỏng hoặc khí.
• Lớp phủ bề mặt: Thường được sơn tĩnh điện hoặc mạ kẽm nhúng nóng, chống gỉ sét, kéo dài tuổi thọ khi làm việc trong môi trường ẩm ướt.

Nhờ cấu tạo nhỏ gọn và tối ưu, loại khớp nối này giúp giảm kích thước hệ thống, giảm trọng lượng đường ống và tăng tính thẩm mỹ, đồng thời vẫn đảm bảo khả năng chịu lực và độ bền lâu dài.

Ưu điểm khớp nối đệm góc Slim MECH

Khớp nối đệm góc mỏng MECH không chỉ đáp ứng yêu cầu kỹ thuật khắt khe của hệ thống đường ống mà còn mang lại nhiều lợi ích thiết thực trong thi công và vận hành:

• Kết nối chắc chắn, kín khít – đảm bảo an toàn và hạn chế tối đa rò rỉ.
• Thiết kế nhỏ gọn – giúp giảm kích thước tổng thể của hệ thống, tối ưu không gian lắp đặt.
• Giảm trọng lượng đường ống – tạo sự nhẹ nhàng, dễ vận chuyển và thi công.
• Tăng tính thẩm mỹ – bề mặt phủ chống gỉ sét kết hợp với thiết kế tinh gọn, mang lại sự chuyên nghiệp cho công trình.
• Độ bền vượt trội – làm từ gang/thép đúc chắc chắn, phủ chống ăn mòn, sử dụng lâu dài trong nhiều môi trường.
• Thi công nhanh chóng – lắp đặt dễ dàng, không cần hàn, tiết kiệm thời gian và chi phí.
• Ứng dụng đa dạng – phù hợp cho hệ thống PCCC, HVAC, cấp – thoát nước và xử lý chất lỏng.

Nhờ thiết kế gọn nhẹ, bền bỉ và thẩm mỹ, khớp nối đệm góc loại mỏng (Slim) là lựa chọn tối ưu cho các hệ thống đường ống nổi, đảm bảo tính gọn gàng và tối giản trọng lượng hệ thống.

Ứng dụng khớp nối rãnh góc cứng Slim MECH

Với thiết kế chắc chắn, độ kín khít cao và ưu điểm nhỏ gọn, khớp nối đệm góc mỏng MECH được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống PCCC (phòng cháy chữa cháy): Được lắp đặt trong các tuyến ống dẫn nước chữa cháy, đảm bảo an toàn, ổn định và hạn chế tối đa rò rỉ.
• Hệ thống cấp – thoát nước: Giúp kết nối ống nhanh chóng, bền bỉ và dễ bảo trì, phù hợp cho cả công trình dân dụng lẫn công nghiệp.
• Hệ thống HVAC (sưởi, thông gió, điều hòa không khí): Nhờ thiết kế mỏng nhẹ, khớp nối giúp giảm kích thước tổng thể của hệ thống, tối ưu không gian lắp đặt và tăng tính thẩm mỹ.
• Hệ thống xử lý chất lỏng áp lực vừa và nhỏ: Đảm bảo khả năng vận hành ổn định, kín khít và dễ dàng thay thế khi cần thiết.

Nhờ tính ứng dụng đa dạng và hiệu quả vượt trội, Cùm nối đệm góc mỏng MECH là lựa chọn đáng tin cậy cho mọi hệ thống đường ống hiện đại.

Hướng dẫn lắp đặt khớp nối rãnh góc cứng Slim MECH

Để đảm bảo hiệu quả vận hành và độ kín khít tối ưu, việc lắp đặt cùm nối đệm góc mỏng MECH cần tuân thủ đúng quy trình sau:

1. Chuẩn bị ống và phụ kiện

   • Kiểm tra đầu ống đã được gia công rãnh đúng tiêu chuẩn.
   • Làm sạch bề mặt tiếp xúc, loại bỏ bụi bẩn, dầu mỡ hoặc gỉ sét.

2. Lắp đặt vòng đệm (gasket)

   • Đặt vòng đệm cao su vào đúng vị trí trên đầu ống.
   • Đảm bảo vòng đệm ôm khít, không bị xoắn hoặc gập.

3. Đặt khớp nối

   • Đưa hai mảnh khớp nối ôm sát vào vị trí rãnh của ống.
   • Kiểm tra sao cho mảnh ghép khít đều xung quanh vòng đệm.

4. Siết bu lông

   • Lắp bu lông và đai ốc, siết đều từng bên theo hình chéo để tạo lực cân bằng.
   • Sử dụng cờ lê lực (torque wrench) và siết theo lực siết khuyến nghị của nhà sản xuất.

5. Kiểm tra hoàn thiện

   • Đảm bảo các mối ghép kín khít, khớp nối nằm đúng vị trí.
   • Thực hiện thử áp lực hệ thống trước khi đưa vào vận hành chính thức.

Với quy trình lắp đặt đúng kỹ thuật, khớp nối đệm góc mỏng MECH sẽ phát huy tối đa ưu điểm về độ bền, tính kín khít và hiệu quả lâu dài cho hệ thống đường ống.

Những vấn đề thường gặp và biện pháp khắc phục

Trong quá trình lắp đặt và sử dụng khớp nối đệm góc mỏng MECH, có thể phát sinh một số vấn đề sau:

1. Rò rỉ tại mối nối

   • Nguyên nhân: Vòng đệm lắp sai vị trí, bị xoắn/gập; bề mặt ống bẩn hoặc rãnh gia công không đạt tiêu chuẩn.
   • Biện pháp khắc phục: Kiểm tra lại vòng đệm, làm sạch bề mặt ống, thay thế vòng đệm mới nếu bị hư hỏng; đảm bảo đầu ống được gia công đúng chuẩn.

2. Ống bị xê dịch khi chịu áp lực

   • Nguyên nhân: Bu lông siết chưa đủ lực hoặc siết không đều.
   • Biện pháp khắc phục: Siết bu lông bằng cờ lê lực theo đúng giá trị khuyến nghị, siết chéo để đảm bảo lực phân bổ đồng đều.

3. Ăn mòn, gỉ sét khớp nối

   • Nguyên nhân: Môi trường ẩm ướt, hóa chất ăn mòn, lớp phủ bảo vệ bị hư hỏng.
   • Biện pháp khắc phục: Sử dụng khớp nối có lớp phủ chống ăn mòn phù hợp (sơn epoxy, mạ kẽm nhúng nóng), kiểm tra định kỳ và thay thế khi cần thiết.

4. Tiếng ồn, rung động bất thường

   • Nguyên nhân: Hệ thống ống không cố định chắc chắn hoặc khớp nối lắp lệch.
   • Biện pháp khắc phục: Kiểm tra giá đỡ đường ống, căn chỉnh lại vị trí khớp nối và siết chặt bu lông.

5. Khó tháo lắp khi bảo trì

   • Nguyên nhân: Bu lông, đai ốc bị gỉ hoặc vòng đệm bám chặt sau thời gian dài sử dụng.
   • Biện pháp khắc phục: Sử dụng mỡ bôi trơn khi lắp đặt; thay bu lông, đai ốc và vòng đệm mới khi tiến hành bảo trì.

Việc nắm rõ các vấn đề thường gặp và cách khắc phục giúp khớp nối rãnh góc cứng mỏng MECH luôn hoạt động ổn định, bền bỉ và duy trì hiệu quả cho hệ thống đường ống trong thời gian dài.

So sánh Khớp (Cùm) nối rãnh góc thường và Cùm nối rãnh góc loại nhẹ

Cả hai loại khớp nối rãnh góc đều được sử dụng để kết nối các đoạn ống thép rãnh theo góc, đảm bảo độ kín khít và độ bền. Tuy nhiên, giữa loại thường và loại Slim (mỏng, nhẹ) có một số điểm khác biệt đáng chú ý:

Gợi ý:

• Khớp nối rãnh góc thường: Thích hợp cho những hệ thống đòi hỏi độ bền cơ học và áp suất cao.
• Khớp nối rãnh góc Slim: Tối ưu cho hệ thống cần giảm trọng lượng, tiết kiệm không gian và tăng tính thẩm mỹ.

Địa chỉ uy tín cung cấp khớp nối rãnh góc cứng Slim MECH

Thép Vinh Phú là đơn vị hàng đầu với nhiều năm kinh nghiệm phân phối thép ống, thép hình và phụ kiện cơ khí. Nhờ nguồn hàng đa dạng, đạt chuẩn kỹ thuật, giá cạnh tranh, chúng tôi mang đến giải pháp tối ưu cho các công trình PCCC, HVAC, cấp thoát nước và công nghiệp.

Đặc biệt, chúng tôi có phân phối khớp nối rãnh loại mỏng, đáp ứng nhu cầu thi công nhanh, giảm trọng lượng, tăng thẩm mỹ cho hệ thống. Với đội ngũ tư vấn chuyên nghiệp và kho hàng sẵn, chúng tôi cam kết cung cấp tốt nhất các sản phẩm cumg nối chính hãng và giải pháp hiệu quả, tiết kiệm cho mọi khách hàng.

Hãy liên hệ ngay với Thép Vinh Phú để được tư vấn chi tiết và nhận báo giá chính xác nhất

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
