Khớp Nối Rãnh Cứng Góc MECH – Angle Pad Coupling

Mô tả

Trong các hệ thống ống dẫn, việc lựa chọn khớp nối phù hợp là yếu tố then chốt để đảm bảo hiệu suất, độ bền và an toàn vận hành. Khớp nối rãnh cứng góc (Angle Pad Rigid Coupling) là một trong những loại khớp nối rãnh cứng được ưa chuộng.

Khớp nối rãnh cứng góc MECH là sản phẩm từ thương hiệu MECH – Trung Quốc, nổi tiếng với các dòng khớp nối chất lượng cao, đảm bảo độ bền và giá thành cạnh tranh, phù hợp với nhiều hệ thống cơ khí và công nghiệp.

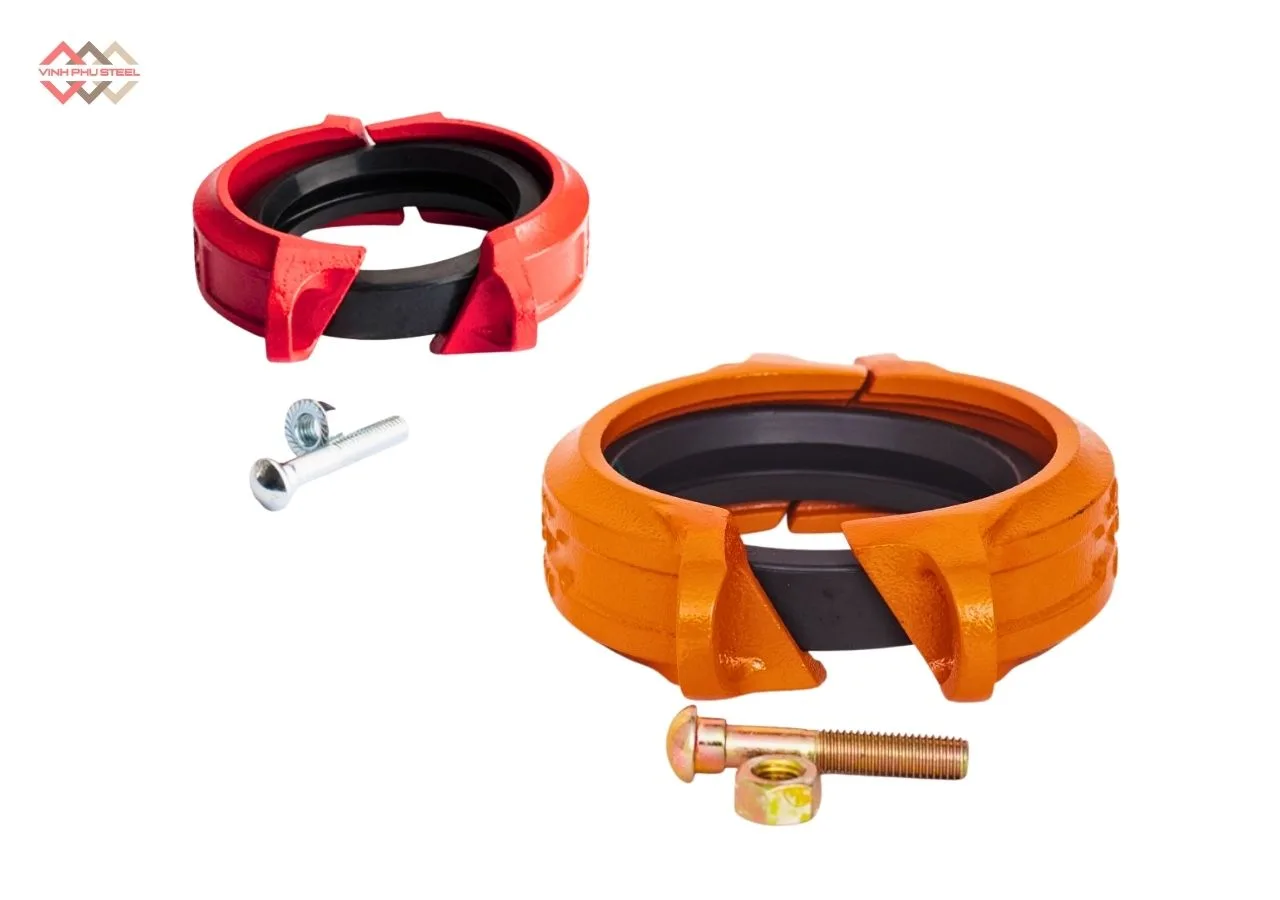

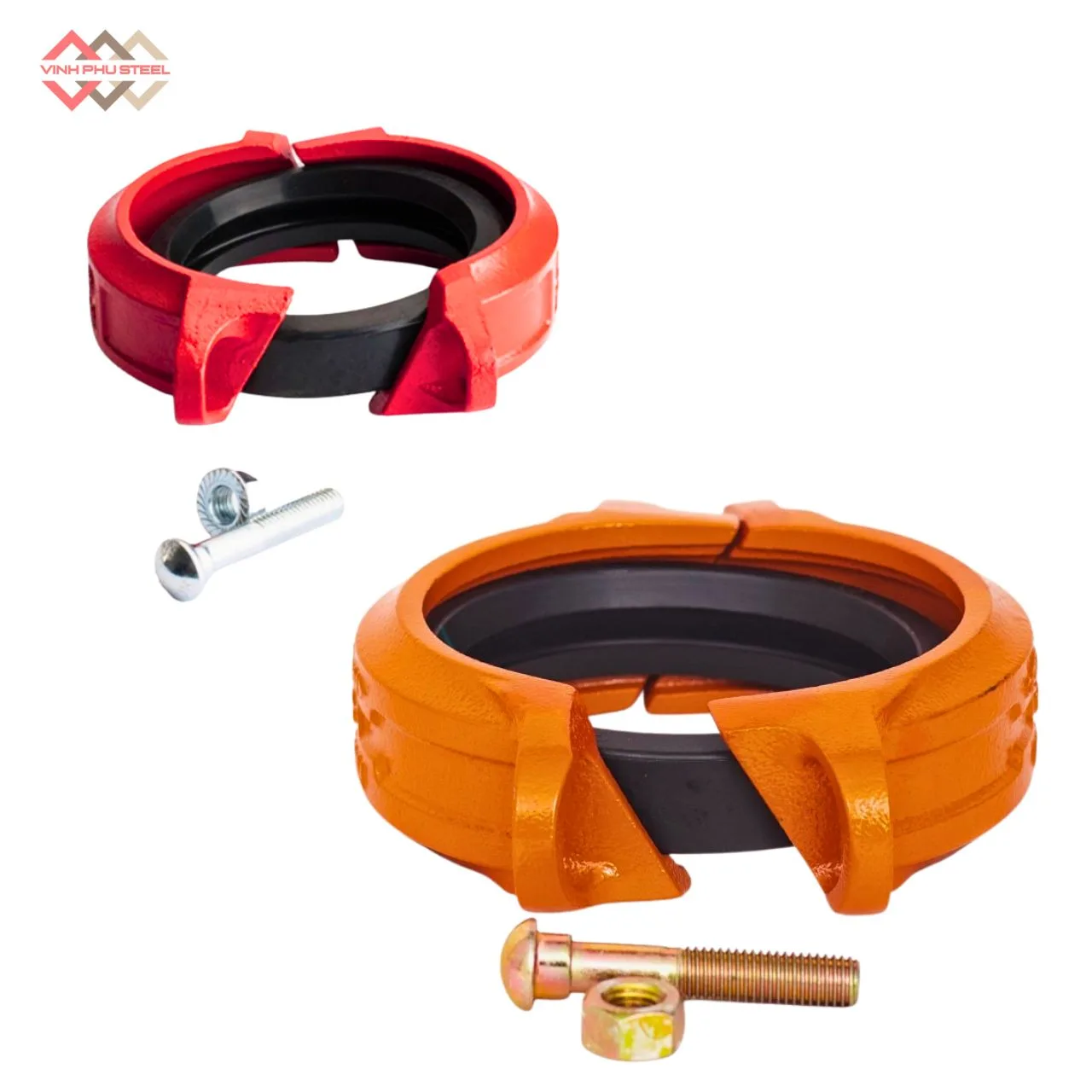

Khớp Nối Rãnh Cứng Góc MECH (Angle Pad Rigid Coupling)

Khớp nối rãnh cứng góc MECH (Angle Pad Rigid Coupling) là phụ kiện đường ống được thiết kế để kết nối các đoạn ống thép rãnh theo góc, đảm bảo ổn định, kín khít và bền bỉ cho hệ thống. Sản phẩm gồm hai mảnh ghép với bề mặt tiếp xúc theo góc, kết hợp bu lông bố trí theo góc, giúp siết chặt và cố định ống một cách chắc chắn.

Ứng dụng chính:

• Hệ thống PCCC (phòng cháy chữa cháy)
• Hệ thống cấp – thoát nước
• Hệ thống HVAC (sưởi, thông gió, điều hòa)
• Các hệ thống xử lý chất lỏng áp lực vừa và nhỏ

Cúm nối rãnh cứng góc MECH là lựa chọn tối ưu cho các hệ thống đường ống cần ổn định, kín khít và thi công nhanh chóng, đồng thời đảm bảo hiệu quả vận hành lâu dài.

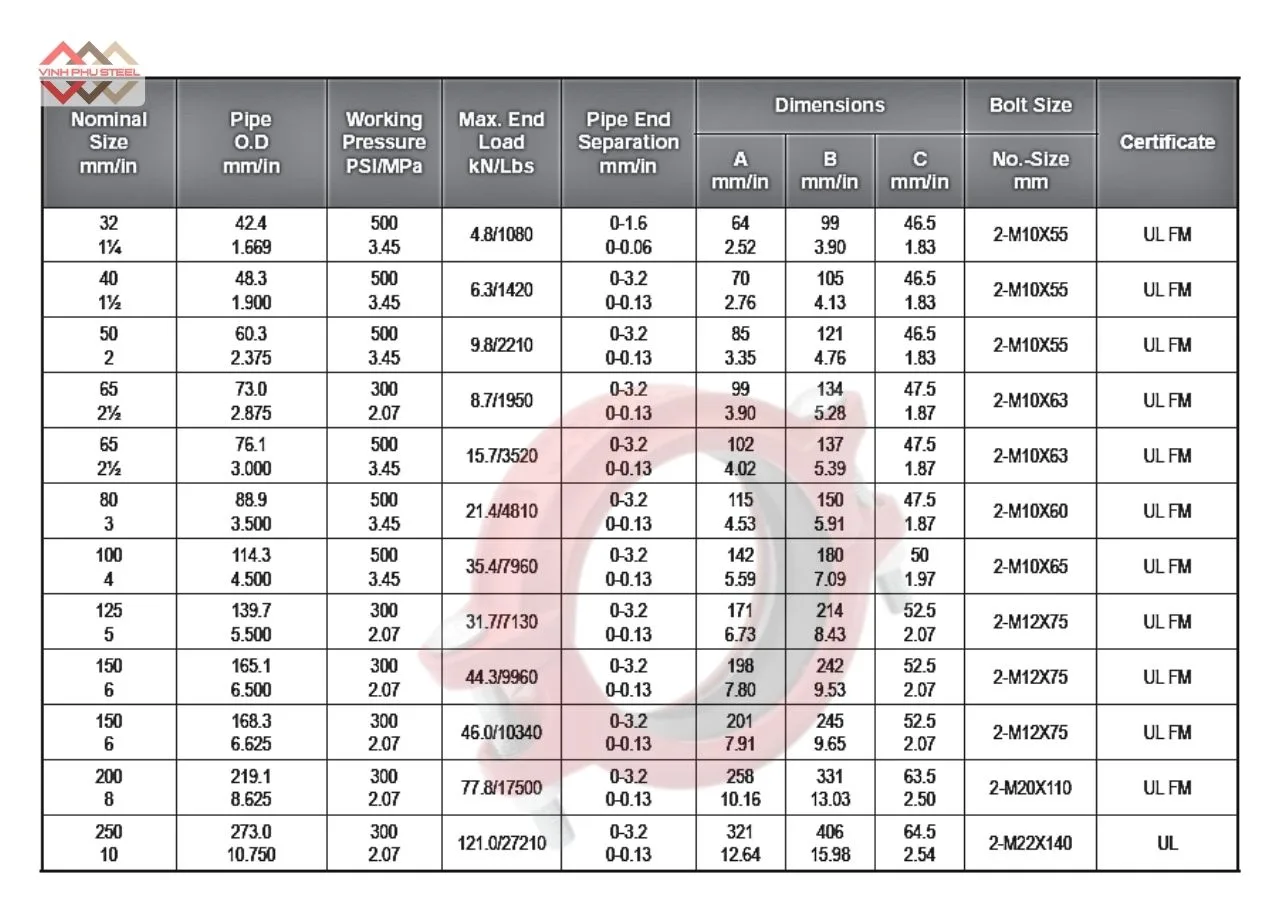

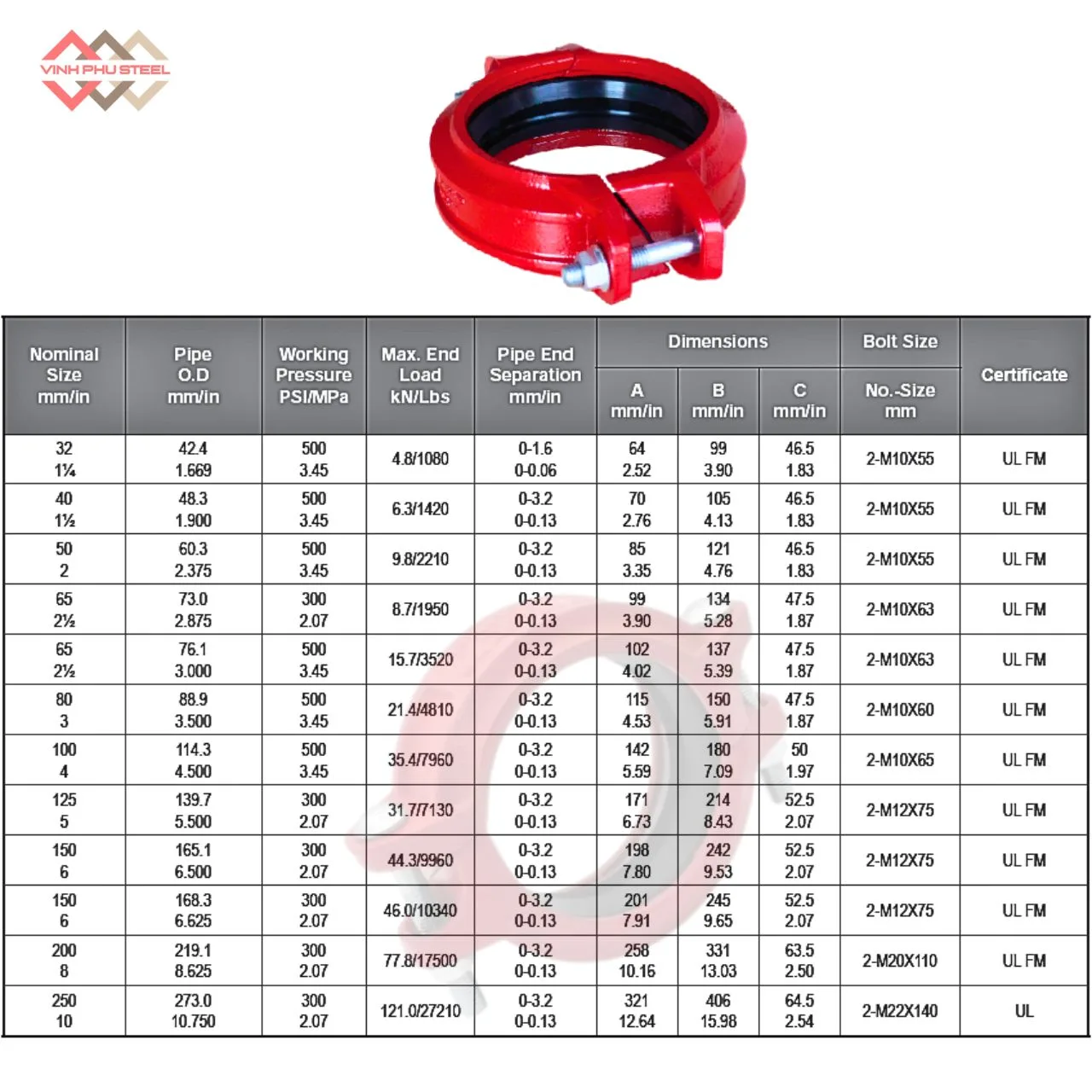

Thông số kỹ thuật sản phẩm khớp nối đệm góc MECH

Thông số chính của Angle pad Rigid Coupling MECH:

• Tên sản phẩm: Khớp nối cứng góc
• Dải kích thước: Từ DN32 đến DN250
• Ứng dụng phù hợp: Ống thép đen tiêu chuẩn, hệ thống ống PCCC, đường ống công nghiệp
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 300PSI – 500 PSI, tùy thuộc vào đường kính
• Kết nối: Clamp siết – dễ lắp, dễ tháo
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.

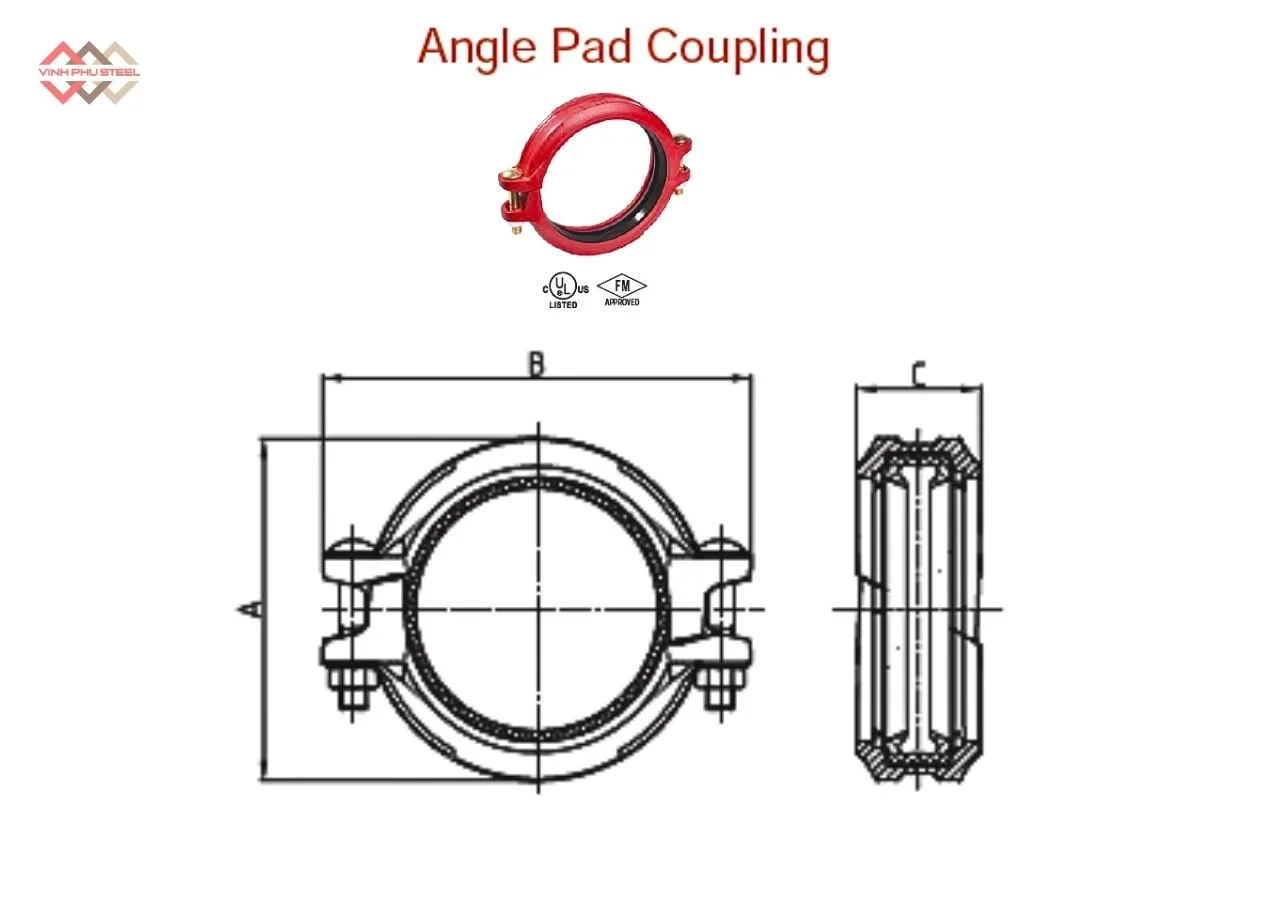

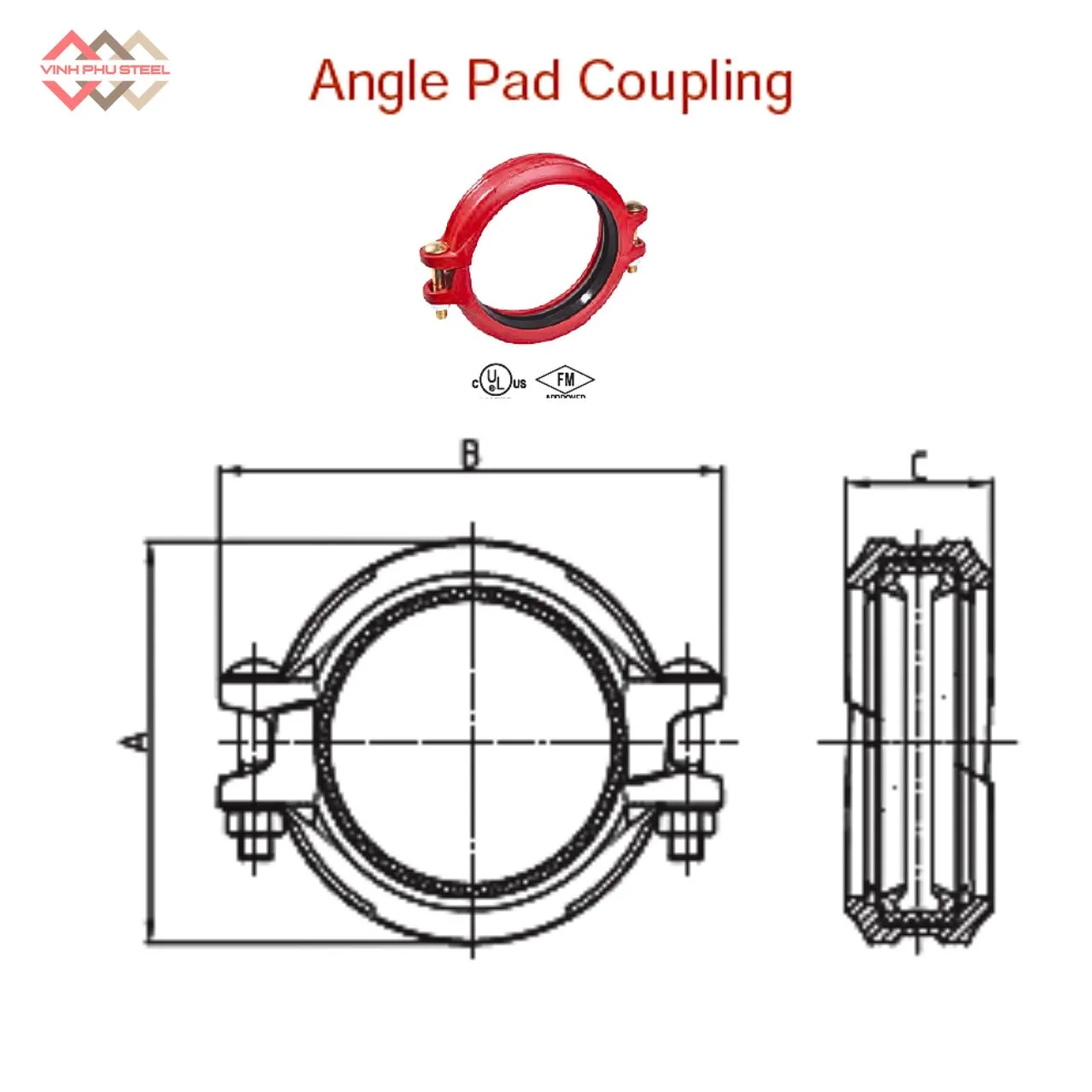

Cấu tạo khớp nối đệm góc MECH

Cấu tạo khớp nối tấm đệm góc MECH bao gồm các bộ phận chính sau:

1. Hai nửa khớp nối (Coupling Hubs):

Được chế tạo từ thép carbon hoặc thép hợp kim, lắp chặt vào hai đầu trục. Trên bề mặt có rãnh then để chống trượt và truyền động ổn định. Bề mặt tiếp nối nhau của 2 nửa khớp có vát góc để có thể trược nhau, giúp có thể điều chỉnh đường kính trong, khi ta thay đổi biên độ ốc siết.

2. Bu lông siết góc (Angle Bolts):

Các bu lông cường độ cao bố trí linh hoạt góc nghiêng so với tâm trục. Chúng có nhiệm vụ canh chỉnh liên kết hai nửa khớp nối thông qua lực siết.

3. Tấm đệm (Pads):

Đặt giữa bu lông và bề mặt hub nhằm phân bổ đều lực siết, giảm ứng suất tập trung. Sử dụng vật liệu cao su đàn hồi giúp giảm chấn và hạn chế rung động.

Hướng Dẫn Lựa Chọn & Lắp Đặt Cùm Nối Rãnh Cứng Góc MECH

Để khớp nối rãnh cứng góc MECH vận hành ổn định, bền bỉ và an toàn, cần chú ý các tiêu chí sau khi lựa chọn và lắp đặt:

1. Lựa chọn sản phẩm

• Chọn kích thước phù hợp: Dựa vào đường kính danh nghĩa của ống thép rãnh (DN32 – DN250) để chọn khớp nối rãnh cứng góc MECH tương ứng.
• Vật liệu gioăng:
  • EPDM: dùng cho nước, PCCC, nước thải.
  • NBR: dùng cho dầu, khí, hóa chất nhẹ.
  • Silicone: dùng cho môi trường nhiệt độ cao.
• Chọn lớp phủ bề mặt:
  • Sơn epoxy hoặc bề mặt đen: môi trường khô, thông thường.
  • Mạ kẽm hoặc nhúng kẽm nóng: môi trường ẩm ướt, ngoài trời, dễ ăn mòn.

2. Yêu cầu khi lắp đặt

• Đảm bảo rãnh ống gia công đúng chuẩn, không biến dạng.
• Vệ sinh sạch bề mặt rãnh và gioăng trước khi lắp để tránh cát, bụi gây rò rỉ.
• Lắp gioăng đúng vị trí, ôm kín hai đầu ống.
• Siết bu lông theo lực khuyến cáo của nhà sản xuất, tránh siết quá chặt hoặc quá lỏng.
• Kiểm tra sau khi lắp để đảm bảo ống thẳng trục và khớp nối kín khít.

Thực hiện đúng quy trình giúp khớp nối rãnh cứng góc MECH đạt hiệu quả tối ưu, nâng cao tuổi thọ và độ an toàn cho toàn bộ hệ thống đường ống.

Các vấn đề thường gặp và cách khắc phục

Trong quá trình lắp đặt và vận hành, khớp nối rãnh cứng góc MECH đôi khi có thể phát sinh một số sự cố. Nắm rõ nguyên nhân và biện pháp xử lý giúp hệ thống đường ống hoạt động ổn định, an toàn và tiết kiệm chi phí bảo trì.

1. Rò rỉ tại vị trí khớp nối

• Nguyên nhân:
  • Gioăng cao su lắp sai vị trí hoặc xoắn vặn.
  • Gioăng bị lão hóa do nhiệt độ, hóa chất hoặc áp suất vượt giới hạn.
  • Siết bulông chưa đủ lực hoặc không đều hai bên khớp.
• Khắc phục:
  • Lắp lại gioăng đúng quy cách.
  • Thay gioăng khi nứt, chai cứng.
  • Siết bulông đều, theo lực khuyến cáo của nhà sản xuất.

2. Khớp nối bị nứt hoặc biến dạng

• Nguyên nhân:
  • Sử dụng sản phẩm không đúng tiêu chuẩn áp suất hoặc đường kính ống.
  • Lắp đặt sai kỹ thuật, gây tập trung ứng suất tại một điểm.
  • Ăn mòn do môi trường ẩm ướt hoặc hóa chất.
• Khắc phục:
  • Chọn khớp nối phù hợp với áp lực và kích thước ống.
  • Đảm bảo ống có rãnh đúng tiêu chuẩn, không méo hay sai kích thước.
  • Ưu tiên khớp có lớp phủ epoxy hoặc mạ kẽm nhúng nóng trong môi trường ăn mòn cao.

3. Bu lông, đai ốc bị gỉ hoặc lỏng

• Nguyên nhân:
  • Môi trường ẩm ướt hoặc hóa chất gây gỉ.
  • Không kiểm tra định kỳ, dẫn đến lỏng sau thời gian vận hành.
• Khắc phục:
  • Sử dụng bu lông chống gỉ hoặc inox.
  • Kiểm tra và siết định kỳ, đặc biệt với hệ thống chịu rung.

4. Rung động hoặc tiếng ồn bất thường

• Nguyên nhân:
  • Lắp đặt không đồng trục giữa các đoạn ống.
  • Thiếu giá đỡ hoặc gối kê, tải trọng dồn lên khớp nối.
• Khắc phục:
  • Căn chỉnh đường ống thẳng hàng, đúng kỹ thuật.
  • Bổ sung giá đỡ, gối kê hoặc treo ống để giảm tải trọng lên khớp nối.

Ưu Điểm Của Khớp Nối Rãnh Cứng Góc MECH

Khi lựa chọn phụ kiện cho hệ thống đường ống, việc sử dụng khớp nối rãnh cứng góc MECH mang lại nhiều lợi ích vượt trội, giúp nâng cao hiệu quả vận hành, giảm bảo trì và đảm bảo an toàn. Dưới đây là những ưu điểm nổi bật:

1. Truyền lực ổn định, giảm rung lắc

Khớp nối rãnh cứng góc MECH được thiết kế với tấm đệm góc kết hợp bu lông siết chéo, giúp cố định các đoạn ống chắc chắn. Thiết kế này hạn chế rung động và tiếng ồn, đảm bảo hệ thống vận hành ổn định trong mọi điều kiện.

2. Dễ dàng lắp đặt và bảo trì

Thiết kế gọn nhẹ giúp việc lắp ghép các đoạn ống trở nên nhanh chóng và đơn giản. Khớp nối cũng dễ dàng tháo lắp khi cần kiểm tra, bảo dưỡng hoặc thay thế gioăng, giảm thời gian và công sức cho đội thi công.

3. Độ kín khít cao

Gioăng cao su EPDM hoặc NBR ôm sát hai đầu ống, ngăn chặn rò rỉ nước, khí hoặc hóa chất nhẹ. Nhờ đó, hệ thống đường ống luôn vận hành an toàn và hiệu quả, phù hợp cho nhiều loại môi trường.

4. Giảm tải trọng cho hệ thống

So với các loại khớp nối tiêu chuẩn, khớp nối rãnh cứng góc MECH có thiết kế mỏng gọn, giúp giảm trọng lượng tổng thể. Điều này hạn chế lực tác động lên giá đỡ và kết cấu ống, từ đó kéo dài tuổi thọ toàn bộ hệ thống.

5. Phù hợp nhiều môi trường

Khớp nối có bề mặt sơn epoxy, mạ kẽm hoặc nhúng kẽm nóng, chống ăn mòn hiệu quả, thích hợp cả môi trường trong nhà lẫn ngoài trời. Gioăng cao su đa dạng: EPDM cho nước, NBR cho dầu và khí, silicone cho nhiệt độ cao, đảm bảo hoạt động ổn định trong nhiều điều kiện.

6. Chi phí vận hành hiệu quả

Khớp nối rãnh cứng góc MECH giúp rút ngắn thời gian thi công và giảm nhân công. Tuổi thọ cao, ít bảo trì, mang lại hiệu quả kinh tế lâu dài cho toàn bộ hệ thống đường ống.

Ứng Dụng Của Khớp Nối Rãnh Cứng Góc MECH

Khớp nối rãnh cứng góc MECH là giải pháp lý tưởng cho các hệ thống đường ống hiện đại, nhờ khả năng kết nối chắc chắn, giảm rung lắc và đảm bảo độ kín khít. Sản phẩm được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và hiệu quả thi công.

1. Hệ thống phòng cháy chữa cháy (PCCC)

Khớp nối rãnh cứng góc MECH giúp kết nối các đoạn ống thép rãnh PCCC như hệ thống sprinkler, trụ cứu hỏa hay đường ống cấp nước chữa cháy. Đảm bảo khả năng chịu áp lực, chống rò rỉ và vận hành an toàn.

2. Hệ thống cấp – thoát nước

Sản phẩm phù hợp cho các tuyến ống cấp nước sạch, thoát nước mưa hoặc nước thải trong các tòa nhà, khu dân cư, nhà máy. Lắp đặt nhanh chóng, giảm nhân công và chi phí thi công.

3. Hệ thống HVAC (sưởi, thông gió, điều hòa không khí)

Khớp nối rãnh cứng góc MECH dùng để ghép các đoạn ống dẫn nước lạnh, nước nóng hoặc ống gió trong hệ thống HVAC. Hạn chế rung lắc, giữ ổn định đường ống và nâng cao hiệu suất vận hành.

4. Xử lý chất lỏng công nghiệp áp lực vừa

Ứng dụng trong các nhà máy và khu công nghiệp, nơi cần dẫn truyền chất lỏng áp lực vừa. Đảm bảo độ kín khít, an toàn và bền bỉ trong vận hành.

5. Công trình dân dụng và hạ tầng

Sử dụng trong các dự án tòa nhà, trung tâm thương mại, bệnh viện, trường học… nơi yêu cầu hệ thống ống nhẹ, dễ thi công và tiết kiệm chi phí.

Mua Cùm Nối Rãnh Cứng Góc Chính Hãng

Nếu bạn đang tìm kiếm khớp nối rãnh góc MECH chính hãng với chất lượng đảm bảo, giá cạnh tranh và dịch vụ chuyên nghiệp, Thép Vinh Phú là địa chỉ tin cậy hàng đầu.

Với nhiều năm kinh nghiệm cung cấp khớp nối rãnh, phụ kiện ống thép PCCC, cấp thoát nước và HVAC, Thép Vinh Phú cam kết:

• Sản phẩm MECH chính hãng: nhập khẩu trực tiếp, đầy đủ chứng chỉ CO, CQ, đảm bảo chất lượng và độ bền lâu dài.
• Giá cạnh tranh: tối ưu chi phí cho chủ đầu tư và nhà thầu, tiết kiệm ngân sách dự án.
• Kho hàng lớn, sẵn sàng giao nhanh: đáp ứng mọi đơn hàng từ nhỏ đến lớn, đảm bảo tiến độ công trình.
• Tư vấn kỹ thuật chuyên nghiệp: đội ngũ giàu kinh nghiệm hỗ trợ chọn đúng loại khớp nối rãnh MECH, phù hợp từng hệ thống.

Hãy liên hệ ngay với Thép Vinh Phú để được tư vấn chi tiết và nhận báo giá chính xác nhất

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
