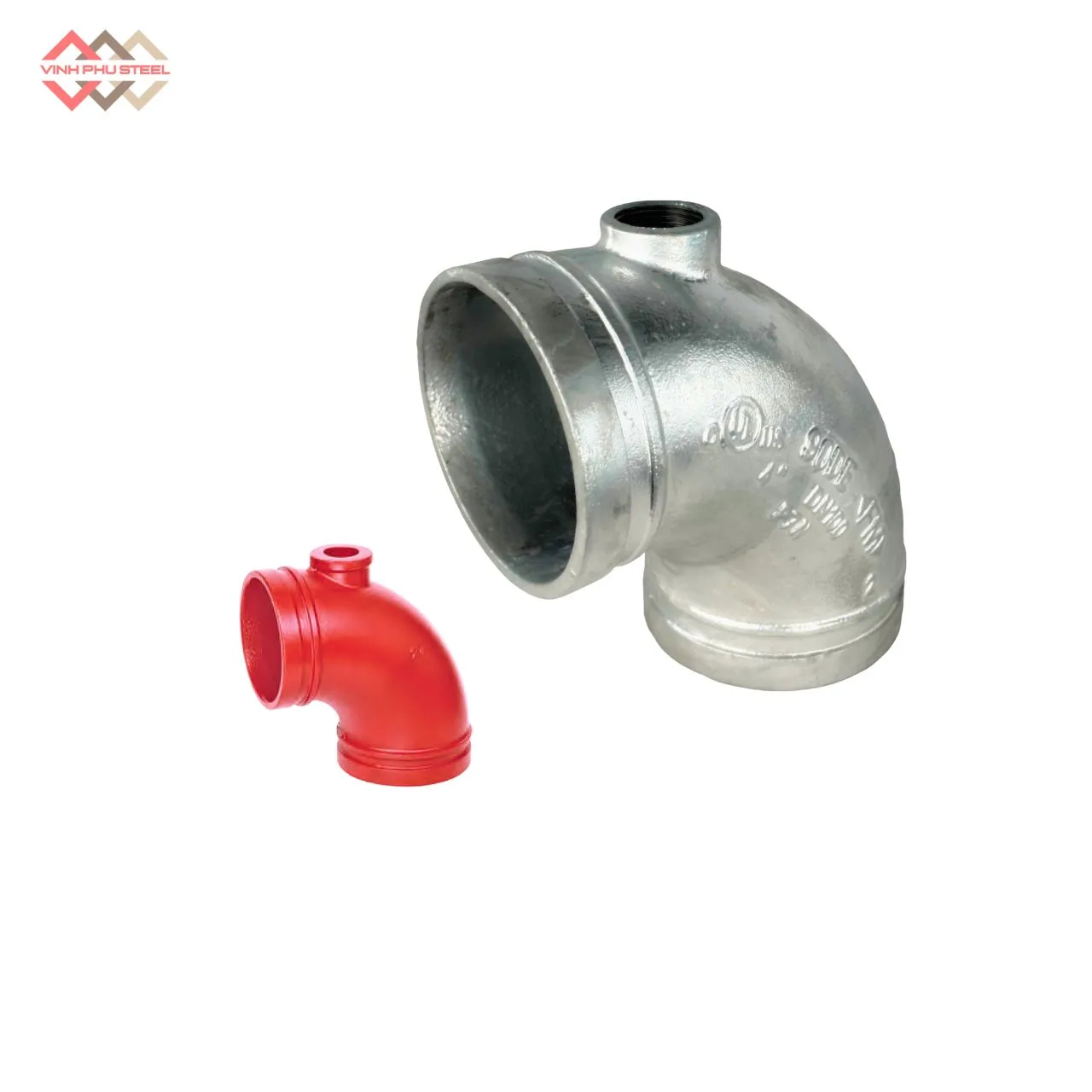

Khớp Nối Ống Khủy Tay MECH – Drain Elbow 90 Có Nhánh Phụ 1 inch

Mô tả

Trong các hệ thống đường ống, việc đảm bảo dòng chảy ổn định, an toàn và tiết kiệm. Một trong những phụ kiện quan trọng giúp đạt được điều này chính là Khớp Nối Ống Khủy Tay – Drain Elbow 90.

Sản phẩm được thiết kế thông minh với góc uốn 90°, cho phép thay đổi hướng dòng chảy nhanh chóng mà vẫn giữ lưu lượng tối ưu. Với các phiên bản rãnh hoặc khớp nối nhanh, phụ kiện này lắp đặt dễ dàng, tháo gỡ tiện lợi, giảm thiểu thời gian thi công và chi phí bảo trì.

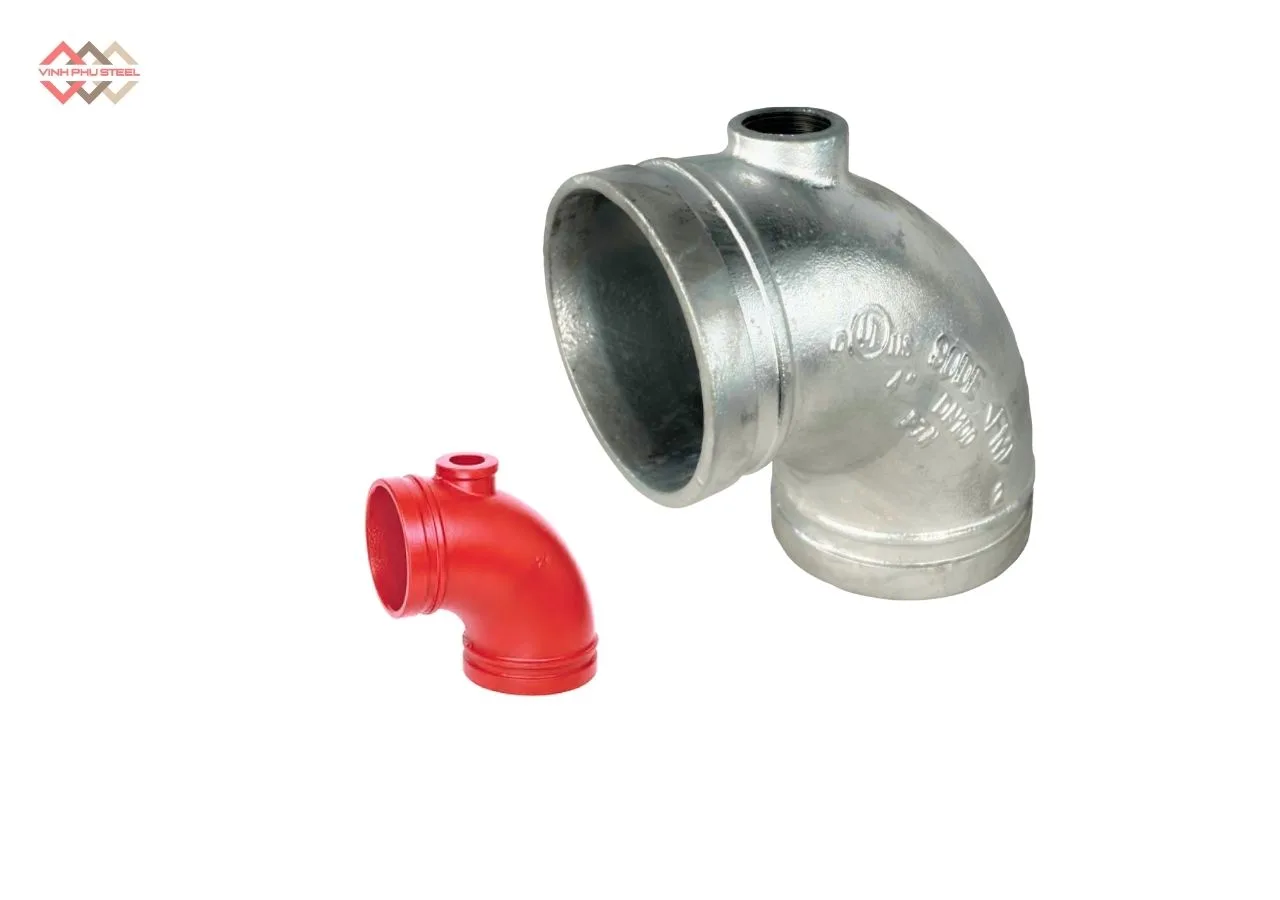

Khớp Nối Ống Khủy Tay MECH Là Gì

Khớp Nối Ống Khủy Tay (Drain Elbow 90) là một loại phụ kiện đường ống hình chữ L, được thiết kế để thay đổi hướng dòng chảy ống một góc 90°, chuyên dùng trong các hệ thống thoát nước, xả nước thừa (drainage). Khớp nối này thường được gọi là co rãnh 90° hoặc elbow 90°, nhưng nhấn mạnh vào khả năng kết nối nhanh và linh hoạt nhờ rãnh hoặc khớp nối đặc biệt.

Công dụng chính:

• Thay đổi hướng dòng chảy:
• Thoát nước, xả cặn
• Kết hợp van xả hoặc phụ kiện khác

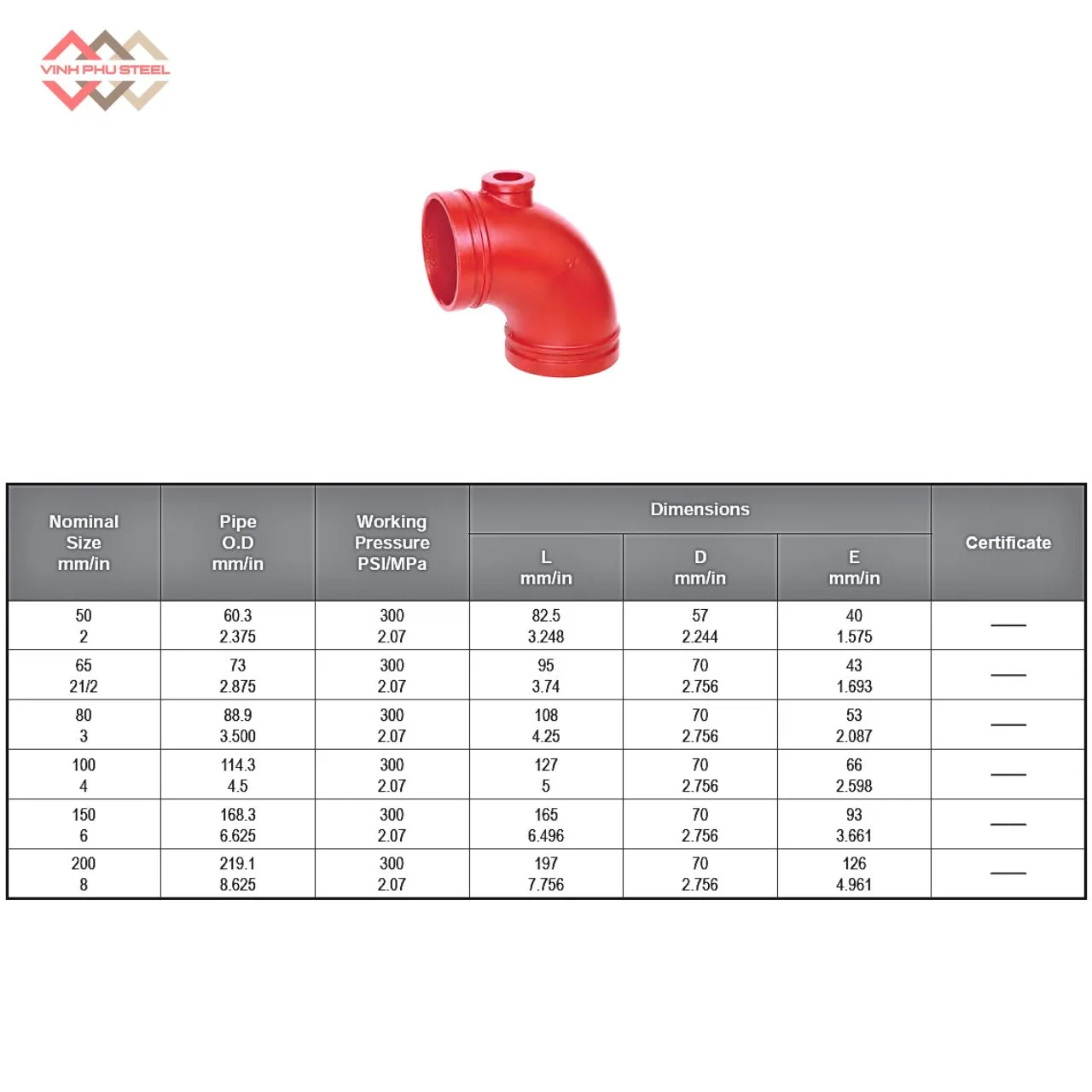

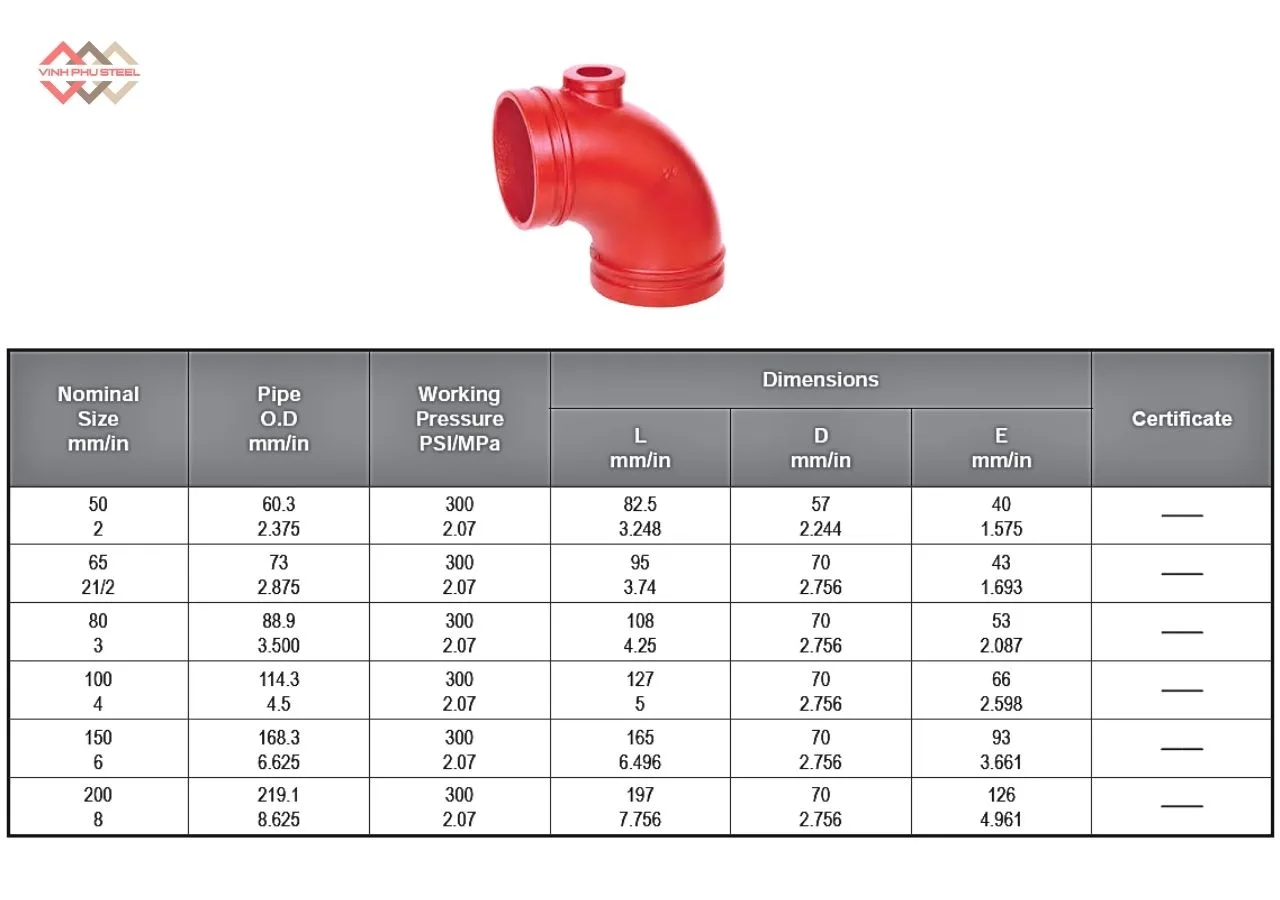

Thông số kỹ thuật Khớp nối ống khủy tay MECH

Thông số chính của khớp nối khủy tay Mech:

• Tên sản phẩm: Khớp nối khủy tay MECH
• Thương hiệu: MECH – Trung Quốc.
• Dải kích thước: Từ DN50 đến DN200
• Kích thước nhánh phụ: DN25 (Ren cái)
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
• Áp suất làm việc: 300PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

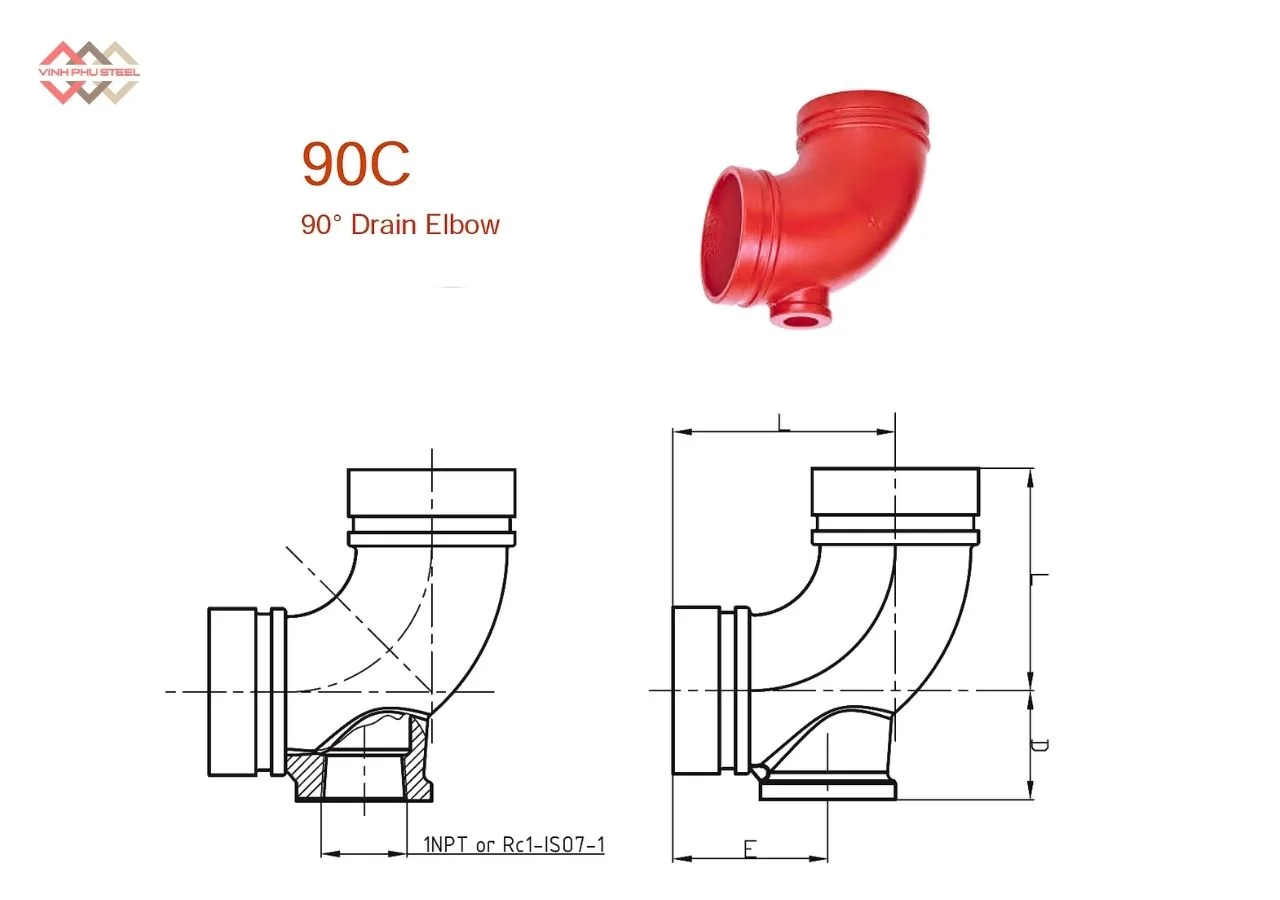

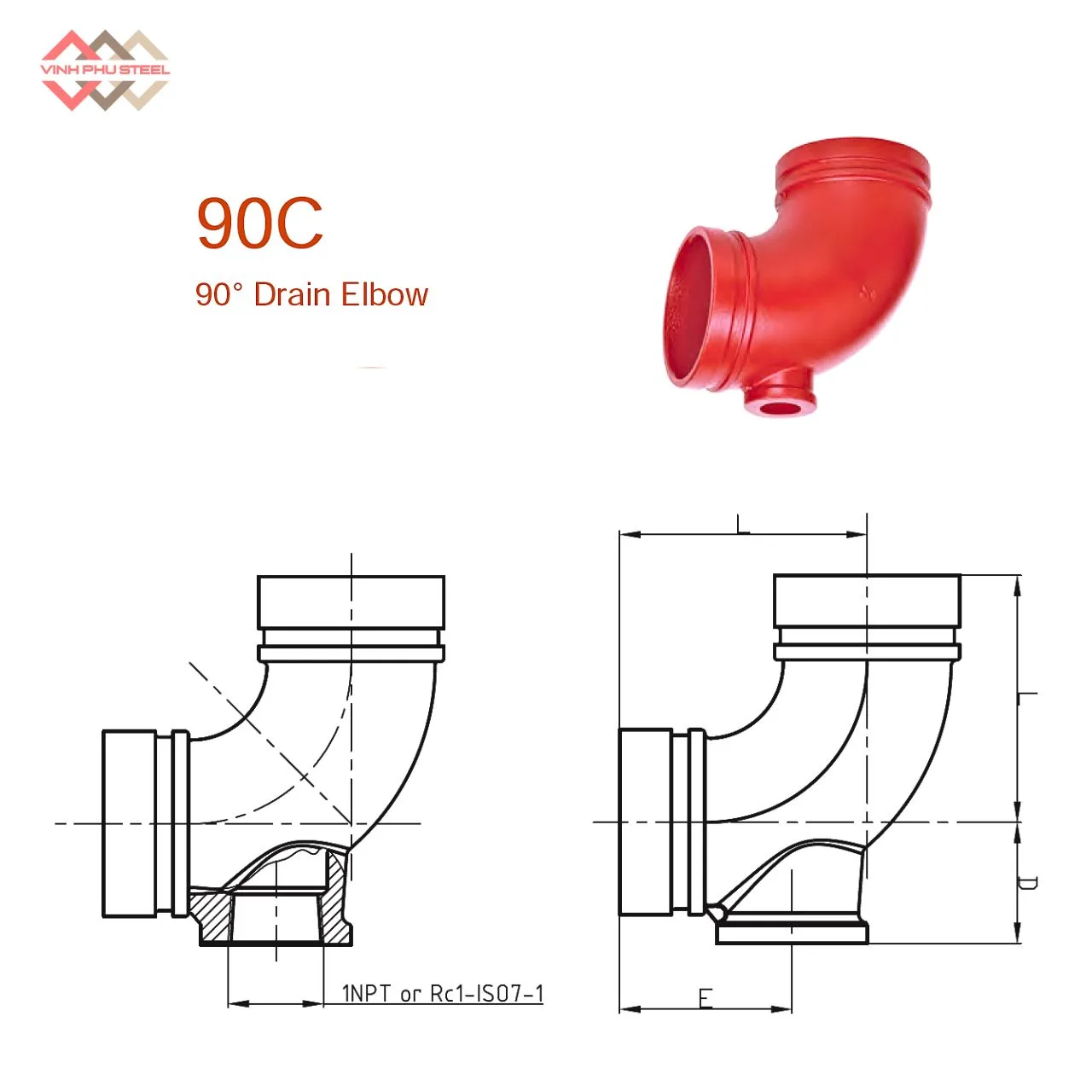

Cấu tạo Khớp Nối Ống Khủy Tay MECH– Drain Elbow

Khớp Nối Khủy Tay – Drain Elbow 90 là phụ kiện quan trọng trong các hệ thống thoát nước, drainage, HVAC và PCCC, cấu tạo bao gồm:

1. Thân khớp nối (Body)

• Hình chữ L, chịu toàn bộ áp lực dòng chảy chính.
• Chế tạo từ gang cầu (gang dẻo) hoặc thép đúc, tùy chọn.
• Bề mặt xử lý chống ăn mòn, tăng tuổi thọ và độ bền cho hệ thống.

2. Hai đầu rãnh chính (Main Grooved Ends)

• Hai đầu rãnh bằng nhau, cho phép kết nối nhanh với các đoạn ống cùng kích thước.
• Khớp nối rãnh tiêu chuẩn giúp lắp đặt dễ dàng mà không cần hàn hoặc ren, đảm bảo độ kín khít và chịu áp lực.

3. Nhánh phụ kích thước 1 inch (DN25)

• Nhánh phụ được thiết kế với kích thước 1 inch (kiểu ren cái), giúp kết nối các phụ kiện hoặc đường ống nhỏ DN25.
• Phù hợp để lắp đặt van xả, drain valve hoặc hệ thống nhánh nước thải phụ.

Ưu điểm của Khớp Nối Khủy Tay MECH

Phiên bản Khớp Nối Ống Khủy Tay – Drain Elbow 90 với 2 đầu rãnh bằng nhau và nhánh phụ 1 inch ren cái mang lại nhiều lợi ích vượt trội trong các hệ thống thoát nước, drainage, HVAC, PCCC và công nghiệp:

1. Lắp đặt nhanh chóng và tiện lợi

• Hai đầu rãnh chính bằng nhau giúp kết nối với ống chính đồng kích thước dễ dàng, tiết kiệm thời gian thi công.
• Nhánh phụ 1 inch ren cái cho phép kết nối van xả, nhánh phụ hoặc phụ kiện khác mà không cần hàn hoặc ren phức tạp.

2. Thay đổi dòng chảy hiệu quả

• Góc uốn 90° chuẩn đảm bảo dòng chảy trơn tru, giảm ma sát và hạn chế tắc nghẽn trong hệ thống.
• Nhánh phụ giúp xả nước hoặc dẫn dòng phụ linh hoạt, tối ưu hóa hoạt động hệ thống.

3. Độ bền cao, chịu áp lực tốt

• Chế tạo từ gang, thép, phù hợp với môi trường áp lực trung bình và cao.
• Bề mặt xử lý chống ăn mòn, tăng tuổi thọ và độ bền lâu dài cho toàn bộ hệ thống.

4. An toàn và giảm rò rỉ

• Vòng đệm và thiết kế khớp nối rãnh tiêu chuẩn giúp đảm bảo độ kín khít, chống rò rỉ, an toàn cho hệ thống.
• Giảm rung lắc, chống mài mòn tại các điểm nối, hạn chế bảo trì thường xuyên.

5. Linh hoạt cho nhiều ứng dụng

• Thích hợp cho hệ thống drainage dân dụng, công nghiệp, HVAC, PCCC.
• Nhánh phụ 1 inch ren cái tăng khả năng kết nối với các phụ kiện và đường ống nhỏ, đáp ứng đa dạng nhu cầu kỹ thuật.

Ứng dụng của Khớp Ống Khủy Tay MECH

Khớp Nối Ống Khủy Tay – Drain Elbow 90 là phụ kiện đường ống thông minh, với 2 đầu rãnh bằng nhau và nhánh phụ 1 inch ren cái, được sử dụng rộng rãi trong nhiều hệ thống dân dụng, công nghiệp và kỹ thuật chuyên biệt. Thiết kế giúp thay đổi hướng dòng chảy 90° và kết nối nhánh phụ linh hoạt, tối ưu hóa không gian lắp đặt và vận hành.

1. Hệ thống thoát nước dân dụng

• Sử dụng trong hệ thống ống thoát nước sinh hoạt, xả nước mưa trên mái nhà, sân thượng, ban công hoặc hệ thống drainage nhà ở, chung cư, tòa nhà thương mại.
• Nhánh phụ 1 inch ren cái có thể kết nối van xả nhỏ, đường nhánh phụ hoặc thiết bị chống tràn, giúp quản lý nước thải hiệu quả.
• Giúp giảm tắc nghẽn, tối ưu dòng chảy và tiết kiệm không gian lắp đặt.

2. Hệ thống drainage công nghiệp

• Dùng trong xả nước thải từ máy móc, thiết bị, bể chứa, nhà xưởng.
• Nhánh phụ ren 1 inch kết nối van xả phụ, nhánh ống nhỏ hoặc thiết bị đo lưu lượng, giúp dễ dàng kiểm soát và bảo trì hệ thống.
• Chịu áp lực trung bình và cao, phù hợp với nước thải công nghiệp, dung dịch hóa chất nhẹ hoặc môi trường hơi nước.

3. Hệ thống HVAC và Cooling Tower

• Áp dụng cho hệ thống làm mát, điều hòa không khí và cooling tower, dẫn nước ngưng và nước thải từ thiết bị HVAC.
• Nhánh phụ ren 1 inch có thể kết nối van xả hoặc hệ thống thoát nhánh nhỏ, giúp bảo vệ thiết bị, hạn chế tắc nghẽn và duy trì lưu lượng tối ưu.

4. Hệ thống PCCC (phòng cháy chữa cháy)

• Dùng trong hệ thống sprinkler hoặc ống xả chữa cháy, nhánh phụ 1 inch ren cái có thể kết nối van xả phụ hoặc hệ thống drainage dự phòng, đảm bảo an toàn và duy trì áp lực nước ổn định.
• Thiết kế 90° giúp điều hướng dòng chảy nước nhanh chóng, giảm áp lực cục bộ và tăng hiệu quả chữa cháy.

5. Ứng dụng đa năng

• Nhánh phụ ren 1 inch giúp kết nối các đường ống nhánh, van xả hoặc phụ kiện nhỏ mà không ảnh hưởng đến dòng chảy chính.
• Phù hợp với hệ thống drainage, ống dẫn nước, PCCC, HVAC hoặc các ứng dụng công nghiệp khác.
• Dễ dàng tháo lắp để bảo trì, thay thế hoặc mở rộng hệ thống.

Những vấn đề thường gặp và cách khắc phục

Dù Khớp Nối Ống Khủy Tay là phụ kiện hiệu quả và linh hoạt, trong quá trình sử dụng vẫn có thể gặp một số vấn đề. Việc nhận biết và xử lý kịp thời sẽ giúp tăng tuổi thọ, hiệu quả vận hành và giảm chi phí bảo trì.

1. Rò rỉ tại các điểm nối

• Nguyên nhân:
  • Vòng đệm bị hỏng, lệch hoặc lắp đặt chưa đúng.
  • Bulông siết không đều hoặc không đủ lực.
  • Nhánh phụ ren chưa siết kín.
• Cách khắc phục:
  • Kiểm tra và thay vòng đệm nếu cần.
  • Siết bulông đều, theo đúng lực khuyến nghị.
  • Bôi thêm lớp keo hoặc băng PTFE cho đầu nhánh ren nếu cần thiết.

2. Tắc nghẽn dòng chảy

• Nguyên nhân:
  • Cặn bẩn, rác thải hoặc hóa chất lắng đọng trong khớp nối hoặc nhánh phụ.
  • Thiết kế nhánh phụ 1 inch nhỏ, lưu lượng cao gây tích tụ.
• Cách khắc phục:
  • Thường xuyên vệ sinh đường ống và khớp nối.
  • Lắp lưới lọc hoặc van kiểm soát tại nhánh phụ để ngăn rác thải.

3. Hư hỏng vật liệu hoặc ăn mòn

• Nguyên nhân:
  • Sử dụng khớp nối không đúng vật liệu với môi trường (hóa chất, nước mặn, hơi nóng).
  • Bề mặt không được bảo vệ hoặc lớp sơn chống ăn mòn bị bong.
• Cách khắc phục:
  • Chọn đúng vật liệu (gang, thép, inox hoặc nhựa PVC/HDPE) phù hợp với môi trường làm việc.
  • Bảo dưỡng định kỳ, sơn phủ hoặc xử lý bề mặt nếu cần.

4. Lắp đặt không chuẩn

• Nguyên nhân:
  • Hai đầu rãnh chính không khớp với ống, dẫn đến vẹo hoặc lệch.
  • Nhánh phụ ren chưa đồng trục với ống chính.
• Cách khắc phục:
  • Đảm bảo hai đầu rãnh chính khớp hoàn toàn với ống trước khi siết bulông.
  • Kiểm tra độ đồng trục của nhánh phụ 1 inch ren cái để tránh dòng chảy bị cản.

5. Rung lắc hoặc biến dạng do áp lực

• Nguyên nhân:
  • Áp lực nước hoặc dòng chảy quá lớn vượt mức chịu lực của khớp nối.
  • Hệ thống chưa có giá đỡ hoặc cố định khớp nối đúng cách.
• Cách khắc phục:
  • Lắp giá đỡ hoặc bracing cho đường ống.
  • Sử dụng khớp nối chịu áp lực cao nếu cần.

Phân loại Khớp Ống Khủy Tay MECH – Drain Elbow 90

Khớp Nối Ống Khủy Tay hiện nay chủ yếu được sản xuất từ 2 loại vật liệu phổ biến: gang cầu (ductile iron) và thép đúc (cast steel). Việc lựa chọn vật liệu phù hợp giúp tối ưu hiệu suất, độ bền và tuổi thọ của hệ thống đường ống.

1. Gang cầu (Ductile Iron – ASTM A536, Grade 65-45-12)

• Đặc điểm:
  • Độ dẻo cao, chịu va đập tốt, ít bị nứt vỡ khi gặp áp lực đột ngột.
  • Chống ăn mòn tốt khi có lớp sơn hoặc phủ epoxy.
  • Khả năng chịu áp lực trung bình, phù hợp với hệ thống nước, drainage và HVAC.
• Ưu điểm:
  • Giá thành hợp lý, dễ chế tạo rãnh tiêu chuẩn.
  • Lắp đặt nhanh chóng nhờ độ dẻo và khớp nối rãnh linh hoạt.
• Ứng dụng phù hợp:
  • Hệ thống thoát nước dân dụng, tòa nhà, drainage công nghiệp áp lực vừa.

2. Thép đúc (Cast Steel – QT450-10)

• Đặc điểm:
  • Chịu áp lực cao, khả năng làm việc trong môi trường khắc nghiệt.
  • Chịu nhiệt độ cao tốt, phù hợp với các hệ thống hơi, nước nóng hoặc drainage công nghiệp nặng.
  • Bề mặt có thể mạ kẽm, sơn epoxy hoặc inox để chống ăn mòn.
• Ưu điểm:
  • Độ bền cao, tuổi thọ lâu dài.
  • Phù hợp cho các ứng dụng công nghiệp nặng, hệ thống PCCC, HVAC công suất lớn.
• Ứng dụng phù hợp:
  • Hệ thống drainage công nghiệp, PCCC, HVAC, nhà máy, xí nghiệp, cooling tower (tháp tản nhiệt).

Gợi ý lựa chọn vật liệu

• Gang cầu: ưu tiên cho dân dụng, tòa nhà, drainage áp lực vừa, nơi yêu cầu lắp đặt nhanh, chi phí hợp lý và độ bền đủ dùng.
• Thép đúc: lựa chọn cho công nghiệp, PCCC, hệ thống áp lực cao hoặc môi trường khắc nghiệt, nơi cần độ bền vượt trội, chịu nhiệt và chịu áp lực lớn.

Mua Khủy Tay Ống Thép MECH chính hãng, giá rẻ

Khủy Tay Ống Thép MECH là phụ kiện quan trọng trong các hệ thống thoát nước, drainage, HVAC, PCCC và công nghiệp, giúp thay đổi hướng dòng chảy 90° và kết nối nhánh phụ linh hoạt. Tại Thép Vinh Phú, sản phẩm được cung cấp chính hãng, đảm bảo chất lượng, bền bỉ và giá cả cạnh tranh, đáp ứng cả nhu cầu dân dụng và công nghiệp.

Với 2 đầu rãnh bằng nhau và nhánh phụ 1 inch ren cái, sản phẩm không chỉ dễ lắp đặt, tháo gỡ nhanh mà còn tối ưu hiệu suất dòng chảy, giảm tắc nghẽn và bảo trì đơn giản. Chất liệu gang cầu hoặc thép đúc được xử lý chống ăn mòn, chịu áp lực tốt, đảm bảo tuổi thọ lâu dài và vận hành ổn định.

Để nhận Khớp nối khủy tay 90 MECH chính xác cho từng kích cỡ và số lượng, bạn vui lòng liên hệ
