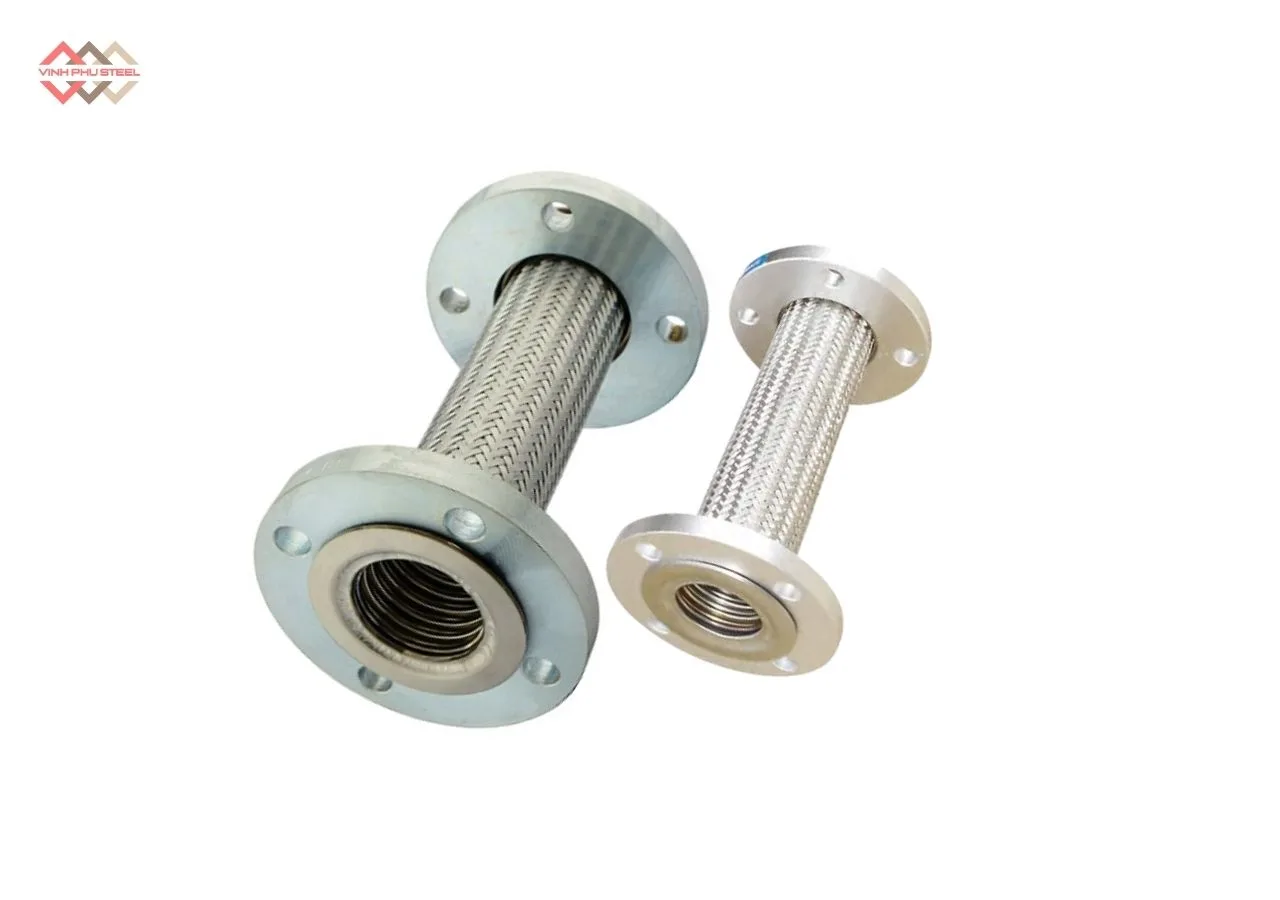

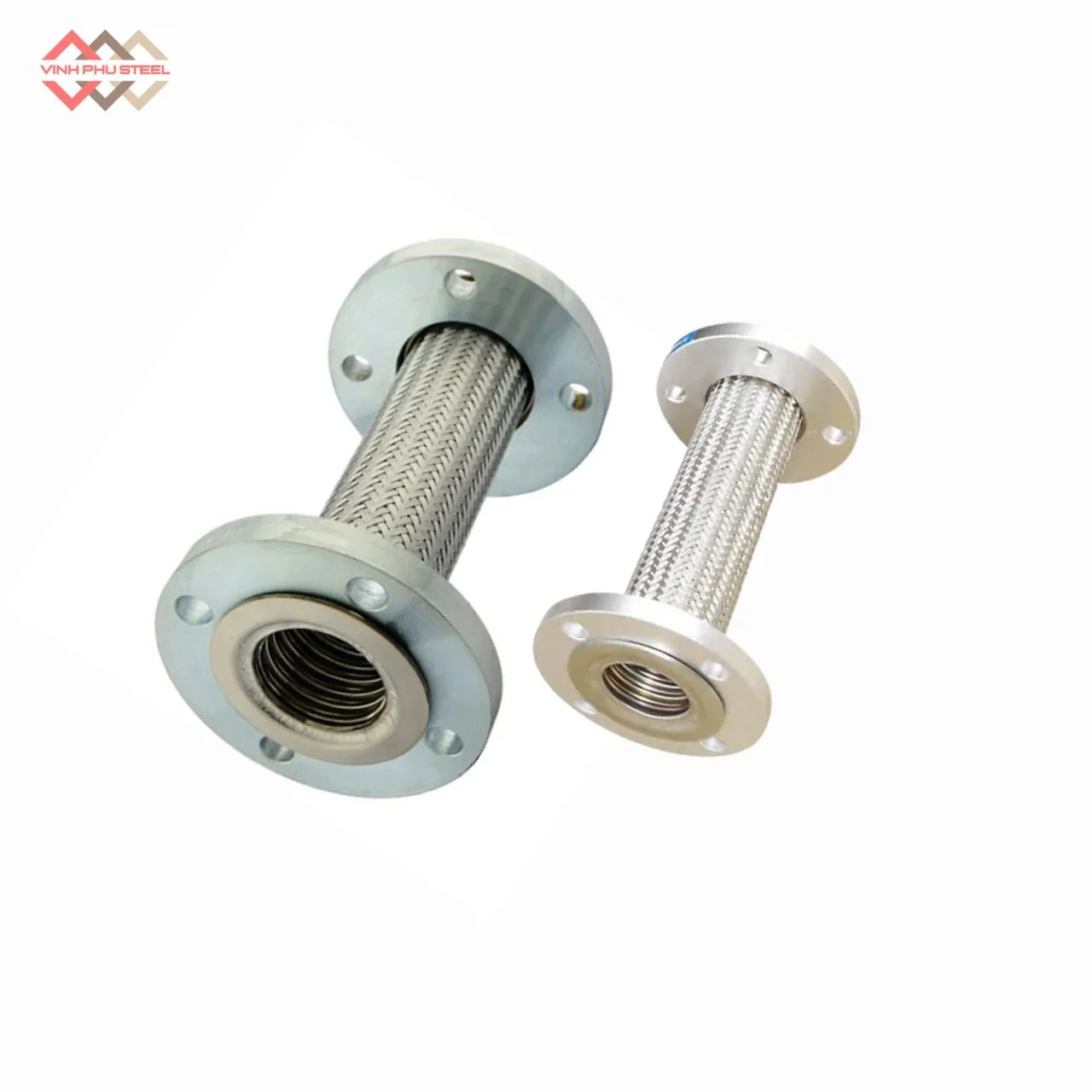

Khớp Nối Mềm Inox Mặt Bích Joeun Korea
Khớp Nối Mềm Inox Mặt Bích Joeun Korea Chính Hãng
- CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Trong các hệ thống đường ống công nghiệp hiện đại, việc đảm bảo tính linh hoạt, an toàn và bền bỉ là yếu tố then chốt để vận hành hiệu quả. Khớp Nối Mềm Inox Mặt Bích Joeun Korea ra đời nhằm đáp ứng chính xác những nhu cầu này.

Với chất liệu inox cao cấp và thiết kế mặt bích chuẩn quốc tế, sản phẩm không chỉ giúp giảm rung, hấp thụ xung lực và bù giãn nở do nhiệt, mà còn bảo vệ hệ thống, tăng tuổi thọ thiết bị và tối ưu hiệu suất vận hành. Đây là giải pháp lý tưởng cho mọi hệ thống đường ống công nghiệp, từ nước, hơi đến hóa chất và khí nén.

Khớp nối mềm inox mặt bích là thiết bị kết nối hai đoạn ống hoặc thiết bị trong hệ thống đường ống, được làm từ inox chống ăn mòn và trang bị mặt bích tiêu chuẩn. Thiết bị này không chỉ kết nối chắc chắn mà còn có khả năng co giãn, giảm rung, hấp thụ dao động, bù giãn nở do nhiệt và giảm áp lực xung trong đường ống, giúp bảo vệ hệ thống, kéo dài tuổi thọ thiết bị và nâng cao hiệu suất vận hành.

Thông Số Khớp Nối Mềm Mặt Bích Joeun Korea

Thông số kỹ thuật của khớp nối mềm Joeun Korea – Hàn Quốc

Vật liệu thân khớp: Inox
Vật liệu mặt bích: Inox 304 / 316 hoặc thép mạ kẽm
Đường kính ống: DN25 – DN300
Chiều dài khớp nối: 200mm – 300mm
Áp suất làm việc: 2.0 Mpa
Nhiệt độ làm việc: Đến +180°C
Tiêu chuẩn mặt bích: ANSI, JIS, DIN, BS
Ứng dụng: Hệ thống nước, hơi, khí nén, hóa chất, HVAC, nhà máy công nghiệp
Nhà phân phối: Thép Vinh Phú

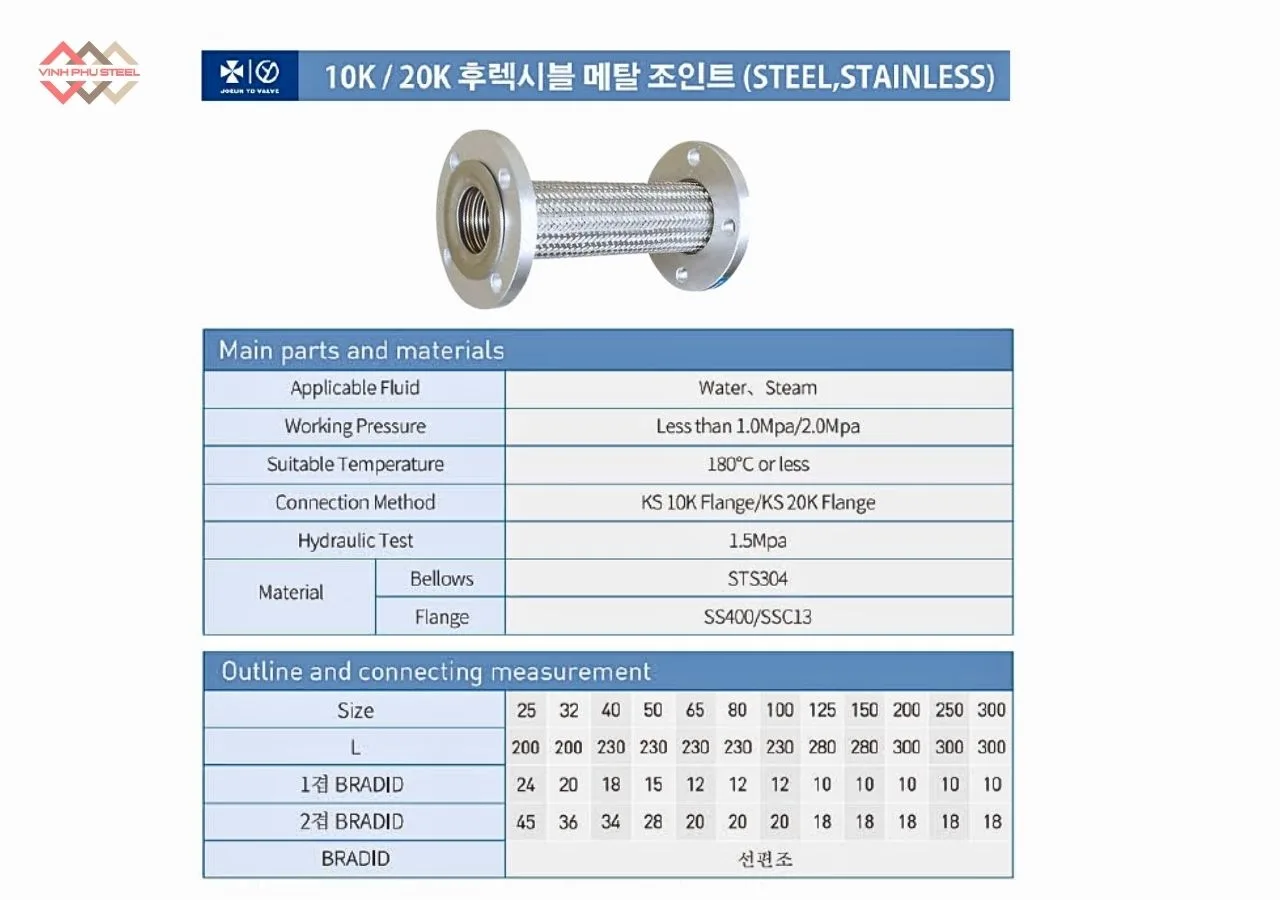

Thông Số Khớp Nối Mềm Inox Mặt Bích Joeun Korea

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 30).

Cấu Tạo Của Khớp Nối Mềm Inox Mặt Bích Joeun Korea

Khớp Nối Mềm Mặt Bích Joeun Korea được thiết kế thông minh với các bộ phận chính, đảm bảo khả năng co giãn, giảm rung và chịu được áp lực cao trong mọi hệ thống đường ống công nghiệp. Cấu tạo chi tiết giúp sản phẩm linh hoạt, bền bỉ và dễ lắp đặt.

Thân khớp nối (ống mềm inox)
- Là phần chính chịu lực và co giãn.
- Chế tạo từ inox 304 hoặc 316, có dạng xoắn bellows, giúp hấp thụ rung động, dao động và bù giãn nở nhiệt.
- Chịu áp suất và nhiệt độ cao, chống ăn mòn, tăng tuổi thọ sản phẩm.
Mặt bích kết nối
- Là phần kết nối với ống hoặc thiết bị khác, đảm bảo mối nối chắc chắn và kín khít.
- Thiết kế theo tiêu chuẩn quốc tế: ANSI, JIS, DIN, BS, dễ dàng lắp đặt và bảo trì.
- Có thể hàn hoặc bắt bulông tùy yêu cầu hệ thống.
Vòng đệm và gioăng kín
- Được làm từ cao su hoặc PTFE chịu nhiệt, giúp ngăn rò rỉ chất lỏng hoặc khí.
- Tăng hiệu quả vận hành và đảm bảo an toàn cho hệ thống.
Bulông và ốc vít
- Dùng để cố định mặt bích, đảm bảo kết nối ổn định.
- Chịu lực tốt, không bị rỉ sét trong môi trường công nghiệp.

Ưu Điểm Nổi Bật Của Khớp Nối Mềm Inox Mặt Bích Joeun Korea

Khớp Nối Mềm Inox Mặt Bích Joeun Korea được thiết kế tối ưu để mang lại hiệu quả cao trong mọi hệ thống đường ống công nghiệp. Sản phẩm không chỉ bảo vệ hệ thống mà còn tăng tuổi thọ thiết bị và nâng cao hiệu suất vận hành.

Giảm rung và hấp thụ xung lực: Thân khớp xoắn inox linh hoạt giúp hấp thụ dao động, giảm tiếng ồn và bảo vệ máy móc.
Co giãn và bù giãn nở nhiệt: Khớp nối linh hoạt thích ứng với sự thay đổi nhiệt độ, ngăn ngừa nứt vỡ đường ống.
Chống ăn mòn cao: Sử dụng inox 304/316 chất lượng, kháng hóa chất, hơi, nước và môi trường công nghiệp khắc nghiệt.
Lắp đặt nhanh chóng và tiện lợi: Mặt bích chuẩn quốc tế giúp kết nối dễ dàng, tháo lắp và bảo trì thuận tiện.
Độ bền và an toàn vượt trội: Chịu được áp suất cao, nhiệt độ lớn, giảm rủi ro hỏng hóc trong quá trình vận hành.
Ứng dụng đa dạng: Phù hợp với hệ thống nước, hơi, khí nén, HVAC, hóa chất và các nhà máy công nghiệp.

Ứng Dụng Của Khớp Nối Mềm Inox Mặt Bích Joeun Korea

Khớp Nối Mềm Mặt Bích Joeun Korea là giải pháp kết nối linh hoạt cho các hệ thống đường ống công nghiệp, giúp giảm rung, hấp thụ xung lực, bù giãn nở nhiệt và bảo vệ thiết bị, đồng thời đảm bảo hệ thống vận hành ổn định và an toàn. Sản phẩm phù hợp với nhiều lĩnh vực nhờ khả năng chịu áp lực cao, chống ăn mòn và lắp đặt tiện lợi.

Hệ thống nước và nước thải

Khớp nối mềm inox giúp giảm rung và co giãn do áp lực nước, ngăn ngừa nứt vỡ và rò rỉ, phù hợp cho các nhà máy xử lý nước, tòa nhà cao tầng và hệ thống cấp nước công nghiệp.

Hệ thống hơi và hơi nóng

Thân khớp inox chịu được nhiệt độ cao và áp suất lớn, giúp bù giãn nở và hấp thụ dao động, bảo vệ đường ống khỏi va đập và hư hỏng do thay đổi nhiệt độ đột ngột trong các lò hơi, hệ thống sưởi và nhà máy công nghiệp.

Hệ thống khí nén

Khớp nối mềm giúp giảm rung, giảm xung lực và tiếng ồn từ máy nén khí, tăng hiệu suất vận hành và kéo dài tuổi thọ thiết bị, phù hợp cho nhà máy, xưởng sản xuất và hệ thống nén khí công nghiệp.

Hệ thống HVAC (sưởi, thông gió, điều hòa)

Thiết kế linh hoạt của khớp nối giúp ổn định luồng khí, giảm rung và tiếng ồn, đảm bảo hệ thống điều hòa và thông gió vận hành hiệu quả, đồng thời tăng tuổi thọ đường ống.

Ngành hóa chất và công nghiệp nặng

Với khả năng chống ăn mòn vượt trội, khớp nối mềm inox mặt bích Joeun Korea phù hợp cho hóa chất, hơi, dung dịch ăn mòn và các môi trường công nghiệp khắc nghiệt, bảo vệ hệ thống khỏi hư hại và giảm chi phí bảo trì.

Hướng Dẫn Lắp Đặt Khớp Nối Mềm Mặt Bích Joeun Korea

Để đảm bảo hiệu suất và tuổi thọ tối đa của Khớp Nối Mềm Mặt Bích Joeun Korea, việc lắp đặt đúng kỹ thuật là vô cùng quan trọng. Sản phẩm cần được lắp đặt bởi kỹ thuật viên có kinh nghiệm, tuân thủ các tiêu chuẩn an toàn và kỹ thuật.

1. Chuẩn bị trước khi lắp đặt

Kiểm tra kích thước, vật liệu và tiêu chuẩn mặt bích của khớp nối phù hợp với hệ thống.
Đảm bảo ống và thiết bị kết nối sạch, không có bụi bẩn, gỉ sét hay vật cản.
Chuẩn bị bulông, đai ốc, gioăng cao su/PTFE và dụng cụ lắp đặt phù hợp.

2. Vị trí lắp đặt

Lắp đặt khớp nối ở vị trí thẳng, không bị uốn cong hoặc xoắn quá mức.
Giữ khoảng cách tối thiểu từ các thiết bị như bơm, van để giảm rung động truyền lên khớp nối.
Tránh đặt khớp nối gần các nguồn nhiệt trực tiếp hoặc môi trường hóa chất ăn mòn quá mạnh.

3. Quy trình lắp đặt

Lắp gioăng kín vào mặt bích khớp nối.
Đặt khớp nối giữa hai đầu ống hoặc thiết bị cần kết nối.
Siết bulông đều theo đường chéo, đảm bảo mặt bích tiếp xúc đều và kín.
Kiểm tra khớp nối không bị biến dạng hoặc xoắn, đảm bảo thân khớp còn tự do co giãn.

4. Kiểm tra sau lắp đặt

Mở hệ thống từ từ, kiểm tra rò rỉ và rung động.
Nếu phát hiện hiện tượng rò rỉ hoặc bulông lỏng, cần điều chỉnh ngay.
Đảm bảo khớp nối hoạt động trơn tru, không bị cản trở co giãn trước khi đưa vào vận hành chính thức.

Vấn Đề Thường Gặp Khi Sử Dụng Khớp Nối Mềm Inox Mặt Bích

Mặc dù Khớp Nối Mềm Mặt Bích Joeun Korea được thiết kế chắc chắn và linh hoạt, trong quá trình sử dụng vẫn có thể gặp một số vấn đề nếu không lắp đặt hoặc vận hành đúng cách. Hiểu rõ các vấn đề này giúp người dùng khắc phục kịp thời, tăng tuổi thọ và đảm bảo hiệu suất hệ thống.

1. Rò rỉ tại mặt bích

Nguyên nhân: Bulông siết không đều, gioăng bị hỏng hoặc lắp đặt sai vị trí.
Giải pháp: Kiểm tra và siết lại bulông theo đường chéo, thay gioăng khi cần, đảm bảo mặt bích tiếp xúc đều.

2. Biến dạng hoặc xoắn thân khớp

Nguyên nhân: Lắp đặt khớp nối khi ống bị uốn cong hoặc quá dài, hoặc chịu áp lực/dao động quá mức.
Giải pháp: Lắp đặt thẳng, tuân thủ khoảng cách an toàn, tránh kéo căng khớp nối.

3. Rung mạnh hoặc tiếng ồn

Nguyên nhân: Máy bơm, máy nén hoặc áp lực đường ống quá cao, khớp nối không được cố định đúng.
Giải pháp: Kiểm tra bulông, bố trí giá đỡ ống hợp lý, sử dụng thêm thiết bị giảm rung nếu cần.

4. Ăn mòn hoặc hư hại vật liệu

Nguyên nhân: Môi trường hóa chất, hơi hoặc dung dịch ăn mòn vượt quá khả năng chịu đựng của khớp.
Giải pháp: Chọn vật liệu inox 316 cho môi trường ăn mòn cao, bảo trì định kỳ và kiểm tra tình trạng khớp nối.

5. Giảm tuổi thọ do bảo trì không đúng

Nguyên nhân: Không vệ sinh, kiểm tra định kỳ, hoặc vận hành vượt áp suất/nhiệt độ cho phép.
Giải pháp: Lập lịch bảo trì, vệ sinh và kiểm tra định kỳ, tuân thủ thông số kỹ thuật nhà sản xuất.

Mặt Bích Chuẩn ANSI/JIS/DIN Là Gì?

Tiêu chuẩn mặt bích là yếu tố quan trọng giúp khớp nối mềm inox tương thích với các hệ thống đường ống quốc tế, đảm bảo an toàn, hiệu quả và dễ lắp đặt. Khớp nối mặt bích thường tuân thủ các tiêu chuẩn phổ biến như ANSI, JIS và DIN.

ANSI (American National Standards Institute):

Đây là tiêu chuẩn phổ biến tại Mỹ và nhiều nước công nghiệp khác. Khớp nối mặt bích ANSI thường chịu áp suất từ PN10 đến PN40, đảm bảo độ bền cao và an toàn khi vận hành. Sản phẩm dễ dàng kết nối với các hệ thống và thiết bị khác cùng chuẩn ANSI, phù hợp cho các nhà máy, hệ thống hơi, nước và khí nén.

JIS (Japanese Industrial Standards):

Tiêu chuẩn Nhật Bản JIS được áp dụng rộng rãi trong các hệ thống công nghiệp Nhật Bản và châu Á. Khớp nối mặt bích chuẩn JIS có khả năng chịu áp suất và nhiệt độ cao, thích hợp cho đường ống nước, hơi nóng và hóa chất ăn mòn nhẹ đến trung bình. Thiết kế chuẩn JIS giúp việc lắp đặt và bảo trì trở nên dễ dàng, đảm bảo hiệu suất tối ưu cho hệ thống.

DIN (Deutsches Institut für Normung):

Tiêu chuẩn DIN là chuẩn châu Âu, đảm bảo khớp nối tương thích với các hệ thống công nghiệp chuẩn EU. Khớp nối DIN thường được sử dụng trong đường ống hơi, khí nén, hóa chất và hệ thống công nghiệp nặng, mang lại độ an toàn và ổn định cao. Thiết kế DIN giúp hệ thống vận hành trơn tru, giảm rủi ro hư hỏng do áp lực hoặc rung động.
