Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Mô tả

Trong hệ thống đường ống công nghiệp hiện đại, khả năng hấp thụ rung chấn và bù giãn nở đóng vai trò cực kỳ quan trọng để đảm bảo vận hành ổn định. Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea được xem là giải pháp tối ưu nhờ thiết kế bền bỉ, đàn hồi cao và khả năng giảm chấn vượt trội.

Với chất lượng đạt chuẩn Hàn Quốc, sản phẩm này giúp bảo vệ đường ống khỏi nứt vỡ, giảm tiếng ồn hiệu quả và nâng cao tuổi thọ toàn hệ thống, trở thành lựa chọn hàng đầu cho các công trình cấp nước, PCCC, HVAC và nhiều lĩnh vực công nghiệp khác.

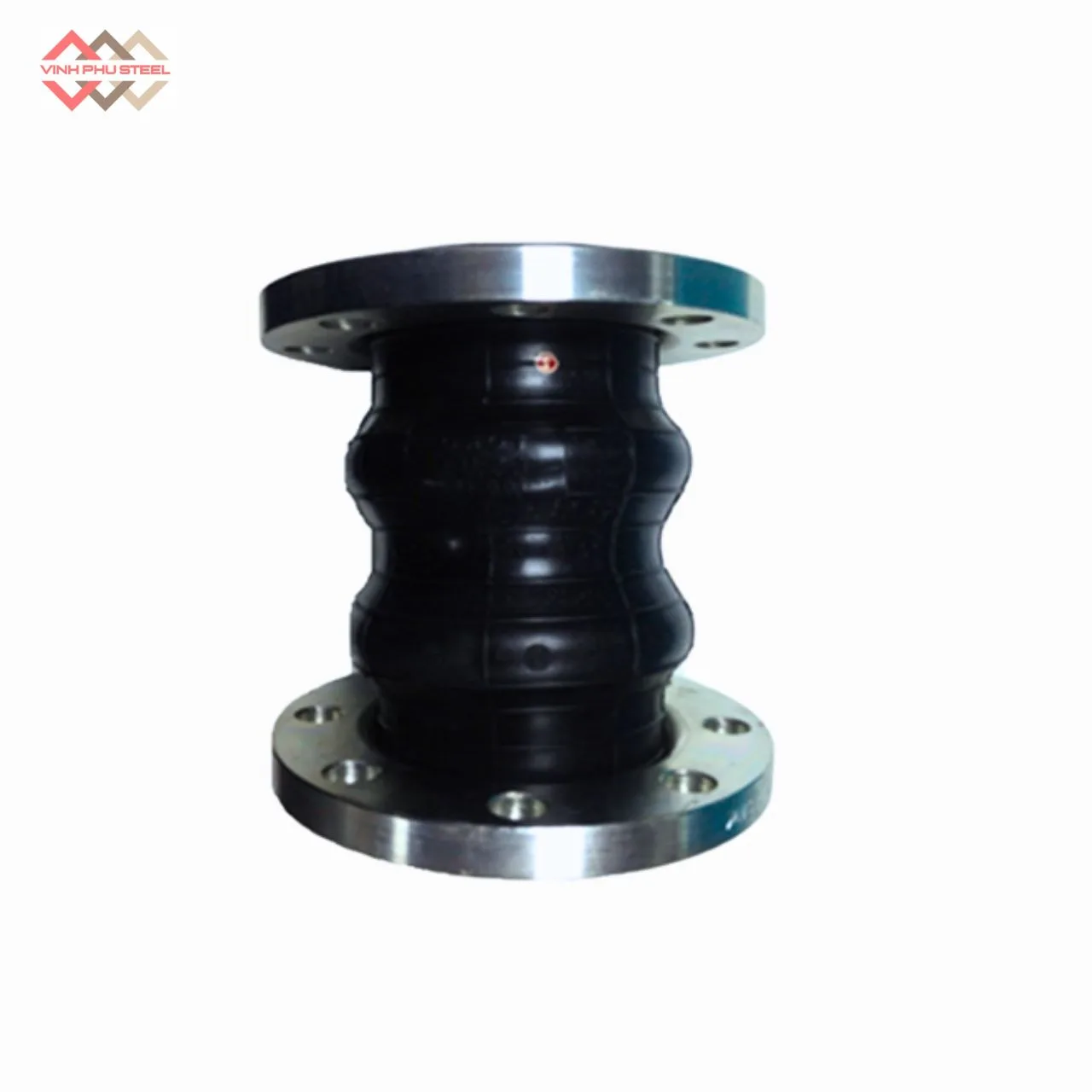

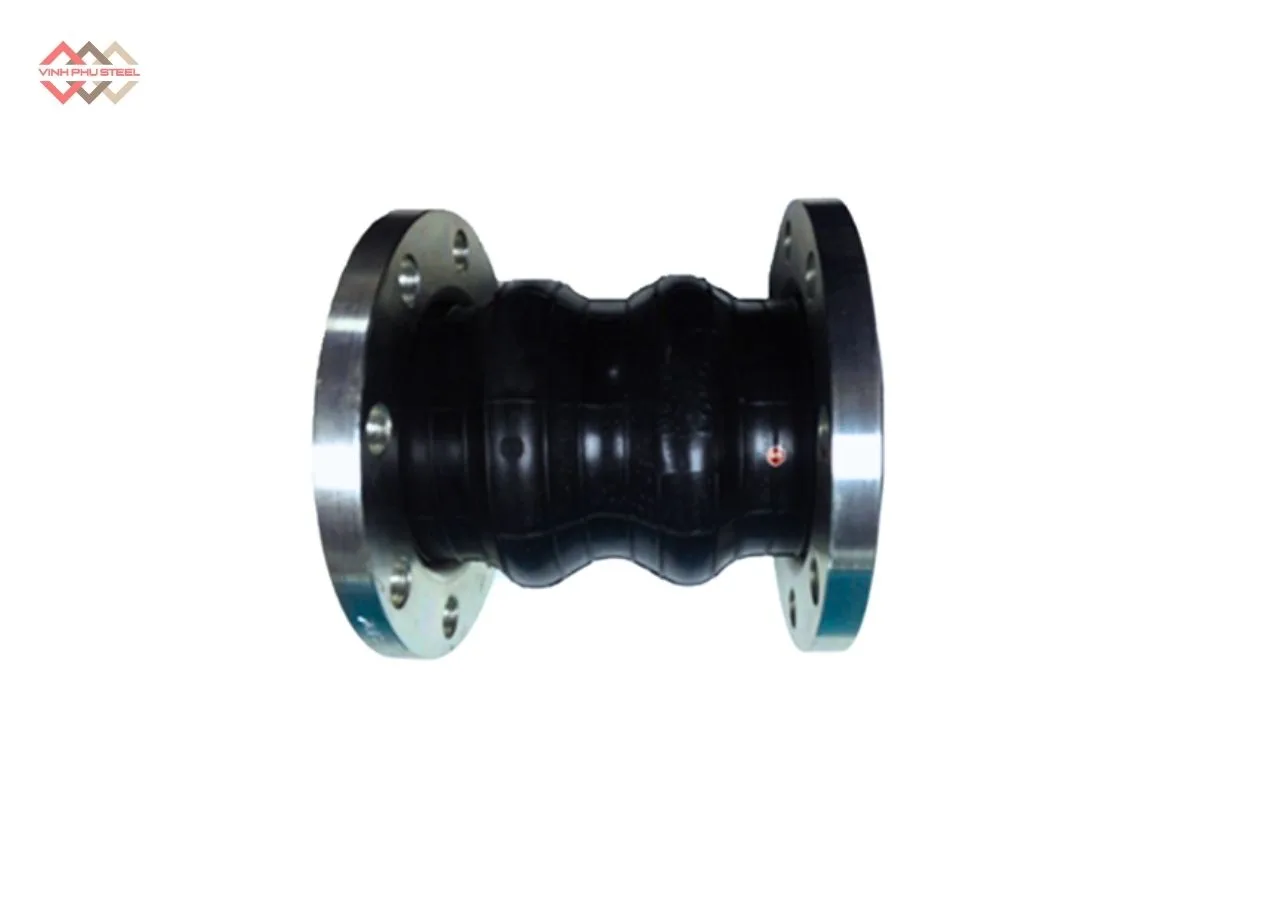

Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Khớp nối mềm cao su mặt bích (Rubber Expansion Joint / Rubber Flanged Joint) là một thiết bị kết nối đường ống được làm từ cao su đàn hồi và gắn mặt bích thép ở hai đầu. Thiết bị này giúp hấp thụ rung động, giảm tiếng ồn, bù giãn nở nhiệt, đồng thời bảo vệ hệ thống ống khỏi tác động của áp lực và biến dạng trong quá trình vận hành.

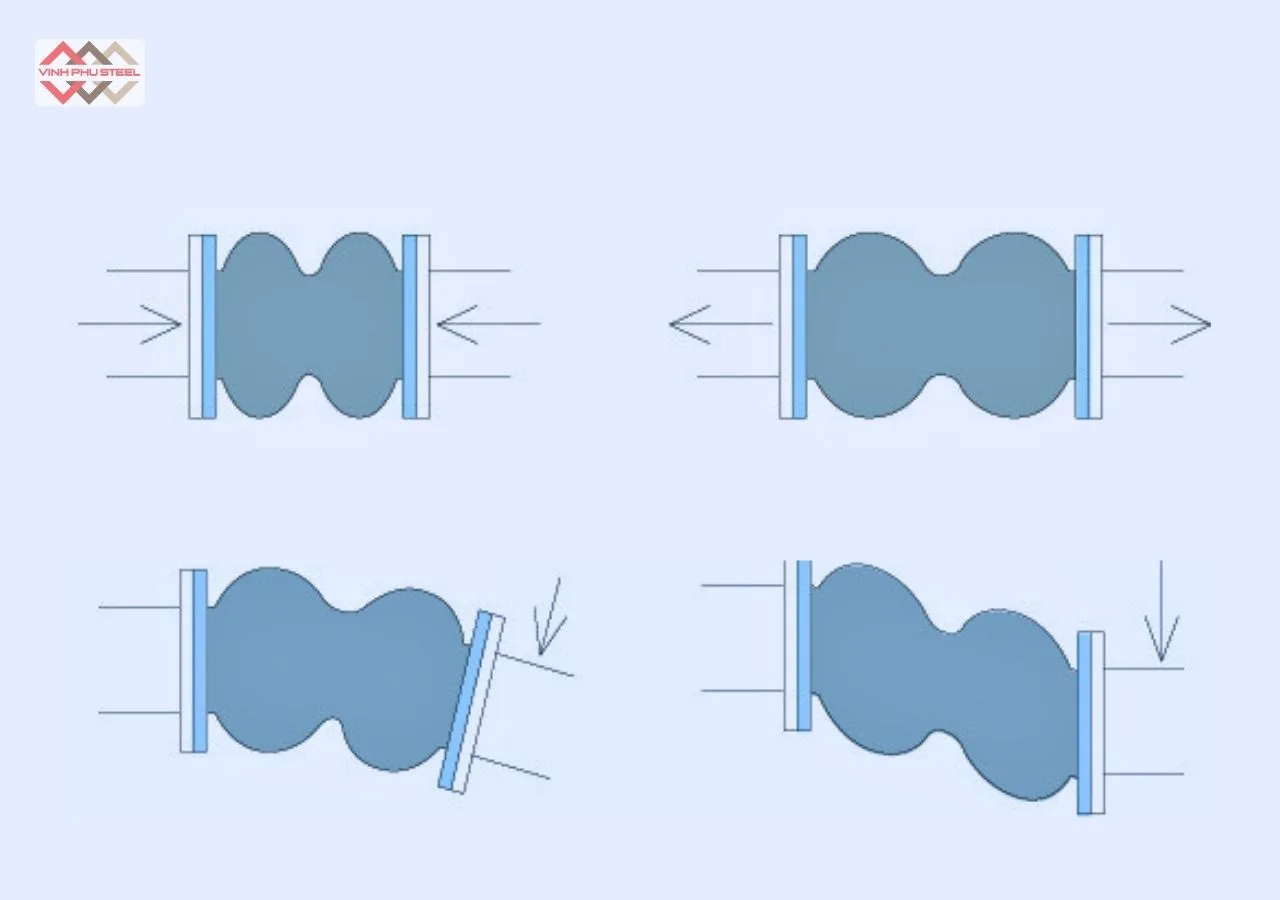

Công dụng chính

• Giảm rung & chống ồn cho hệ thống bơm, quạt, máy nén.
• Hấp thụ biến dạng do giãn nở nhiệt đường ống.
• Bù lệch tâm, lệch trục nhẹ trong quá trình lắp đặt.
• Giảm chấn động khi hệ thống khởi động hoặc dừng đột ngột.
• Bảo vệ đường ống và thiết bị khỏi nứt, vỡ do áp lực xung.

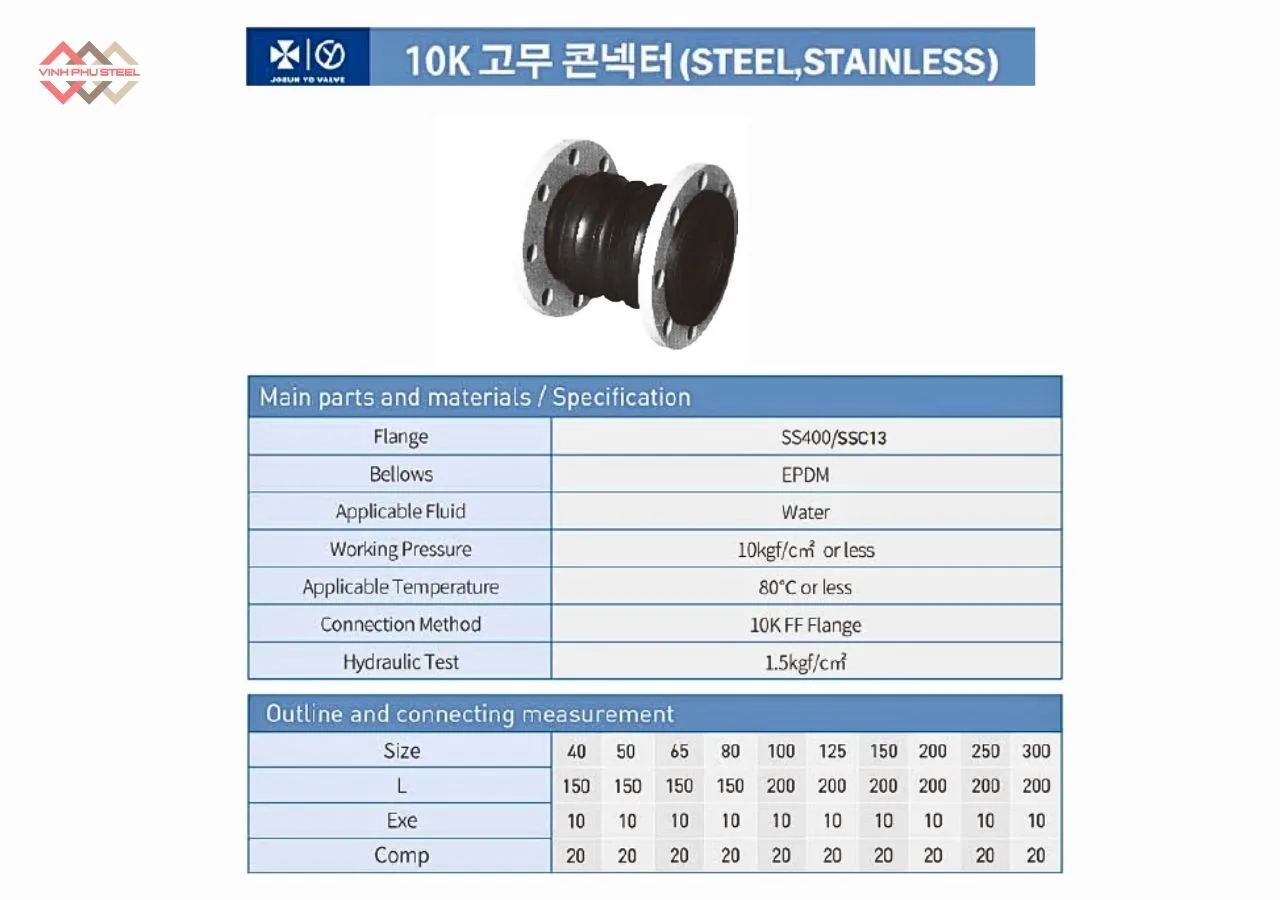

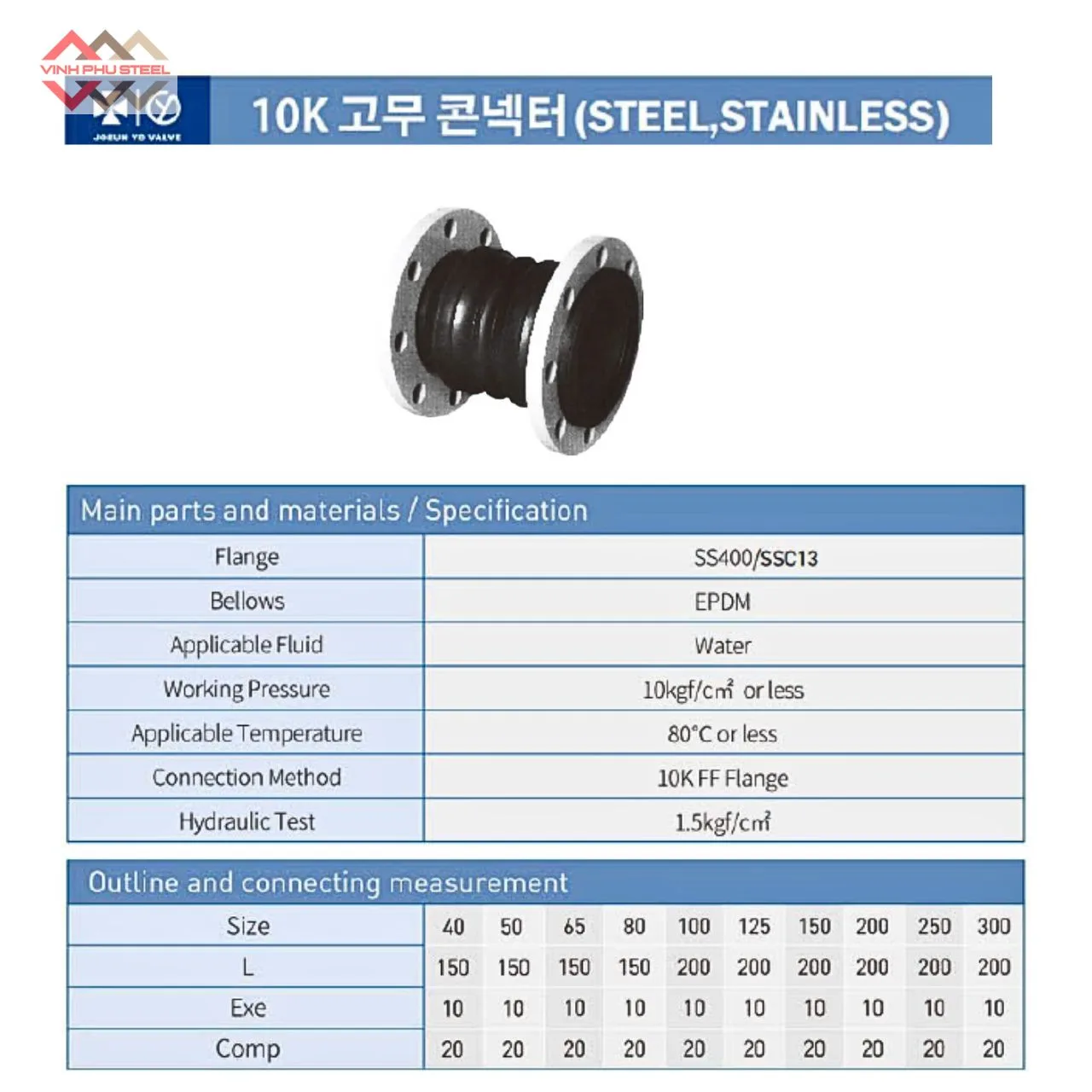

Thông Số Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Thông số kỹ thuật chính của khớp nối bao gồm:

• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Chất liệu thân (Body): Cao su EPDM / NBR chất lượng cao
• Mặt bích: Inox/Thép Carbon
• Kích thước (Size): DN40 – DN300
• Áp lực làm việc: 10 bar
• Áp lực thử nghiệm: 15 bar
• Nhiệt độ làm việc: Đến 80°C
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 30).

Cấu Tạo Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Khớp nối mềm cao su mặt bích là thiết bị quan trọng trong các hệ thống đường ống công nghiệp, giúp giảm rung, chống ồn và bù giãn nở nhiệt. Để lựa chọn đúng sản phẩm và vận hành hiệu quả, việc nắm rõ cấu tạo của khớp nối mềm cao su mặt bích là điều rất cần thiết. Dưới đây là phân tích chi tiết và đầy đủ nhất.

1. Thân khớp nối (Rubber Body)

Thân khớp nối là bộ phận chịu trách nhiệm chính trong việc hấp thụ rung động, giảm chấn và bù giãn nở.
Các loại cao su thường được sử dụng gồm:

• EPDM: chịu nhiệt, chịu ozone, dùng cho nước sạch, nước nóng.
• NBR: chịu dầu, mỡ, nhiên liệu.
• NR: cao su tự nhiên, độ đàn hồi cao.
• Neoprene: chống thời tiết và hóa chất nhẹ.

2. Lớp gia cường (Reinforcement Layers)

Bên trong thân cao su có các lớp gia cường nhằm tăng khả năng chịu áp và chịu lực.
Vật liệu gia cường bao gồm:

• Vải bố Polyester hoặc Nylon.
• Sợi thép chịu lực cho các dòng áp cao.

Lớp này giúp khớp nối giữ được hình dạng và độ bền khi làm việc ở môi trường áp lực lớn.

3. Lớp cao su bảo vệ ngoài (Outer Rubber Cover)

Lớp ngoài có chức năng bảo vệ thiết bị trước các tác động môi trường như:

• Ăn mòn
• Tia UV và ozone
• Hóa chất nhẹ
• Ẩm và thời tiết ngoài trời

Nhờ lớp bảo vệ này, khớp nối mềm có tuổi thọ cao hơn khi làm việc trong điều kiện khắc nghiệt.

4. Mặt bích thép (Flange)

Hai đầu khớp nối được gắn mặt bích thép để kết nối với đường ống thông qua bulong.
Vật liệu mặt bích gồm:

• Thép SS400
• Inox tiêu chuẩn SSC13

Mặt bích có thể được sản xuất theo nhiều tiêu chuẩn như JIS, BS, DIN hoặc ANSI.

5. Vòng siết thép (Retainer Ring – tùy model)

Một số dòng khớp nối mềm hai bóng hoặc ba bóng có thêm vòng siết nhằm:

• Tăng độ kín
• Giữ ổn định hình dạng
• Giảm biến dạng khi chịu áp lực cao

Ưu Điểm Của Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea không chỉ là một phụ kiện kết nối đường ống, mà còn là giải pháp kỹ thuật giúp đảm bảo toàn bộ hệ thống vận hành ổn định, an toàn và bền bỉ. Với thiết kế chuẩn Hàn Quốc và chất lượng kiểm soát nghiêm ngặt, sản phẩm mang đến nhiều lợi ích vượt trội so với các loại khớp nối thông thường.

1. Hấp thụ rung chấn cực tốt – bảo vệ toàn bộ hệ thống

Nhờ vật liệu cao su EPDM/NBR đàn hồi cao, khớp nối giúp triệt tiêu rung động từ máy bơm, động cơ và dòng chảy trong đường ống. Điều này giúp giảm nguy cơ hư hỏng ống, tăng tuổi thọ thiết bị và đảm bảo vận hành ổn định.

2. Giảm tiếng ồn đáng kể

Thiết kế mềm, linh hoạt giúp hạn chế hiệu quả tiếng ồn truyền qua đường ống. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu độ êm ái cao như PCCC, HVAC, cấp thoát nước tòa nhà.

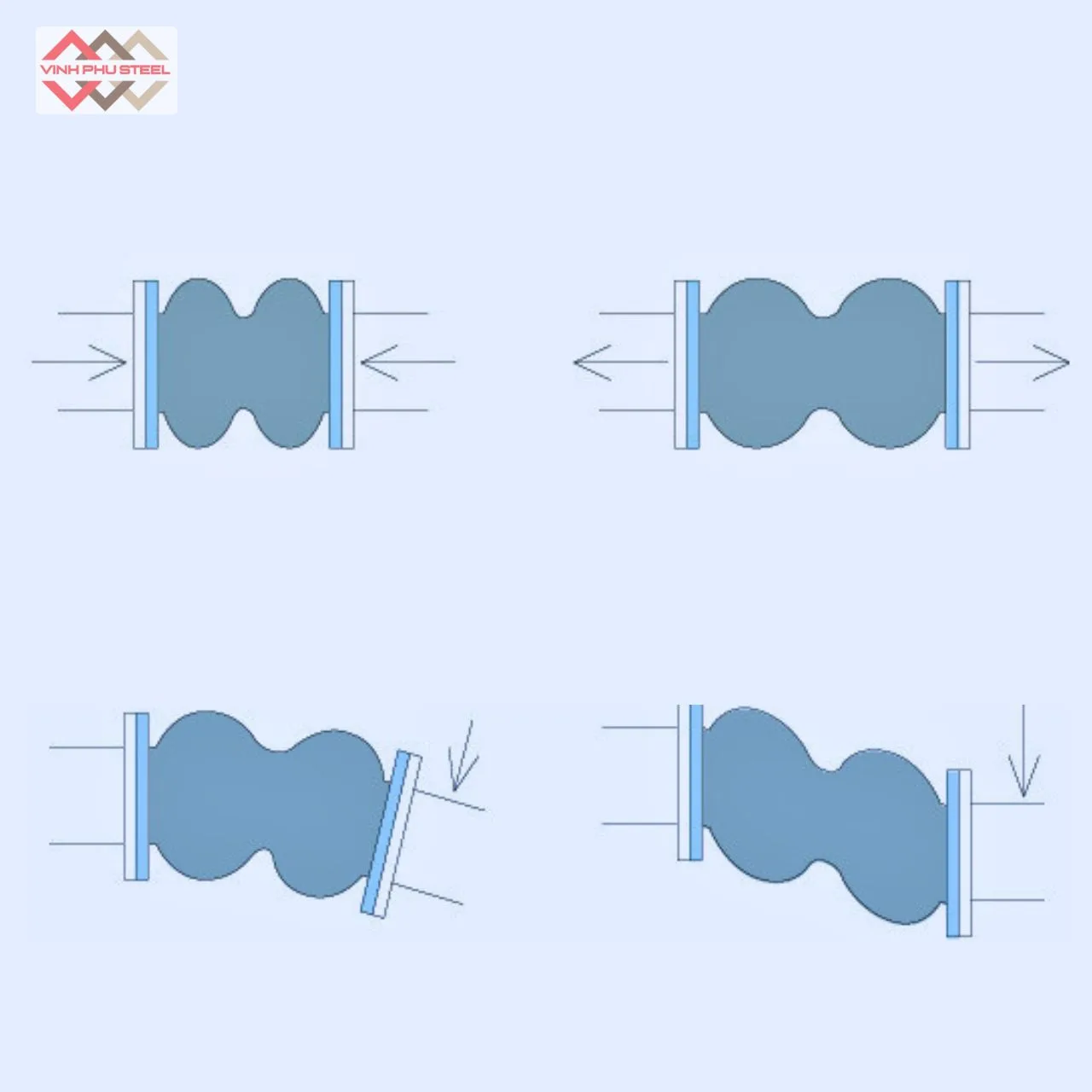

3. Bù giãn nở nhiệt – chống biến dạng đường ống

Khớp nối mềm Joeun Korea cho phép giãn nở dọc, ngang và lệch góc, giúp hệ thống không bị nứt vỡ khi thay đổi nhiệt độ hoặc áp lực trong quá trình vận hành.

4. Vật liệu cao su cao cấp – chống lão hóa, chịu nhiệt tốt

Cao su EPDM/NBR được Hàn Quốc sản xuất theo tiêu chuẩn cao, có khả năng:

• Chống lão hóa, chống ozone
• Chịu nhiệt ổn định
• Chống ăn mòn từ nước, hóa chất nhẹ và môi trường ẩm

5. Mặt bích chắc chắn – dễ lắp đặt

Mặt bích thép/gang theo tiêu chuẩn JIS – ANSI – DIN cho phép lắp đặt nhanh, siết chặt chắc chắn, tạo độ kín khít tuyệt đối và giảm nguy cơ rò rỉ.

6. Độ kín cao – vận hành an toàn

Nhờ sự kết hợp giữa mặt bích và thân cao su đàn hồi, sản phẩm đảm bảo hệ thống luôn kín nước, hạn chế tối đa tình trạng rò rỉ gây thất thoát.

7. Ứng dụng rộng rãi trong nhiều lĩnh vực

Phù hợp cho các hệ thống:

• Cấp thoát nước
• PCCC
• HVAC – Điều hòa không khí
• Hệ thống bơm
• Công nghiệp thực phẩm, hóa chất nhẹ
• Hạ tầng kỹ thuật dân dụng và công nghiệp

8. Tuổi thọ cao – chi phí bảo trì thấp

Nhờ vật liệu chất lượng và khả năng chịu áp lực tốt, khớp nối mềm Joeun Korea hoạt động bền bỉ trong thời gian dài, giảm đáng kể chi phí bảo trì, thay thế.

Ứng Dụng Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Khớp nối mềm cao su mặt bích là thiết bị quan trọng trong các hệ thống đường ống công nghiệp, giúp giảm rung, chống ồn, bù giãn nở nhiệt, đồng thời bảo vệ đường ống và thiết bị kết nối khỏi hư hỏng do áp lực hoặc rung động. Nhờ khả năng linh hoạt và đàn hồi, khớp nối mềm cao su được sử dụng rộng rãi trong nhiều lĩnh vực.

1. Hệ thống nước sạch và nước thải

• Khớp nối mềm cao su mặt bích giúp giảm rung và chống ồn cho các máy bơm, trạm xử lý nước, hệ thống cấp thoát nước.
• Hấp thụ biến dạng do giãn nở nhiệt, lệch trục nhẹ của đường ống.
• Thường được sử dụng trong hệ thống cấp nước sinh hoạt, công nghiệp, nhà máy xử lý nước thải, trạm bơm.

2. Hệ thống HVAC và PCCC

• Trong hệ thống điều hòa không khí (HVAC), khớp nối mềm cao su giúp giảm rung từ quạt, máy nén, bơm nhiệt, đồng thời giảm tiếng ồn khi vận hành.
• Trong hệ thống phòng cháy chữa cháy (PCCC), khớp nối mềm giúp bảo vệ đường ống khi nước chạy với áp lực cao và giảm chấn động, tránh rò rỉ hoặc vỡ đường ống.

3. Công nghiệp hóa chất và thực phẩm

• Khớp nối mềm cao su được làm từ cao su chống ăn mòn (EPDM, NBR, Neoprene…) nên phù hợp cho môi trường hóa chất nhẹ, thực phẩm, dược phẩm.
• Bảo vệ hệ thống đường ống, van, máy bơm khỏi hư hỏng cơ học và ăn mòn.

4. Nhà máy, nhà xưởng và khu công nghiệp

• Dùng cho các hệ thống bơm, máy nén, quạt công nghiệp, đặc biệt những nơi có rung động lớn.
• Hấp thụ rung, giảm chấn động khi khởi động/dừng thiết bị, bảo vệ đường ống và các thiết bị kết nối.
• Thường dùng trong nhà máy thép, xi măng, dược phẩm, năng lượng, năng lượng tái tạo.

5. Ứng dụng đặc biệt

• Kết nối đường ống nước nóng, hơi, khí nén trong các hệ thống công nghiệp.
• Lắp đặt ngoài trời, trong môi trường ẩm ướt, hóa chất nhẹ, nhờ lớp cao su bảo vệ và mặt bích thép chống ăn mòn.
• Thay thế cho các khớp nối cứng trong hệ thống yêu cầu bù lệch trục nhẹ hoặc giãn nở nhiệt.

Cách Lắp Đặt Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea

Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea được thiết kế để lắp đặt nhanh chóng, an toàn và đảm bảo hiệu suất vận hành tối ưu. Để đạt hiệu quả tốt nhất và kéo dài tuổi thọ sản phẩm, cần tuân thủ các bước lắp đặt cơ bản sau:

Bước 1: Kiểm tra sản phẩm trước khi lắp

• Kiểm tra khớp nối mềm không bị rách, nứt, hoặc biến dạng.
• Đảm bảo mặt bích và ốc vít không bị méo mó, gỉ sét.
• Chọn đúng kích thước khớp nối phù hợp với đường ống và áp lực hệ thống.

Bước 2: Chuẩn bị đường ống

• Làm sạch đầu ống, loại bỏ bụi, dầu mỡ, gỉ sét.
• Đảm bảo hai đầu ống thẳng và đồng tâm để tránh lệch khớp nối.
• Kiểm tra khoảng cách giữa hai mặt bích để khớp nối có thể lắp vừa mà không bị ép quá mức.

Bước 3: Lắp khớp nối vào đường ống

• Đặt khớp nối mềm giữa hai đầu ống, đảm bảo mặt bích cao su nằm đúng vị trí.
• Đặt bulong vào các lỗ mặt bích, xiết tay trước để cố định.

Bước 4: Xiết chặt bulong

• Xiết bulong theo mô hình chéo (hình sao) để phân bố lực đều.
• Xiết từ từ, kiểm tra độ kín và căn chỉnh khớp nối.
• Tránh xiết quá chặt vì có thể làm biến dạng cao su và giảm tuổi thọ sản phẩm.

Bước 5: Kiểm tra vận hành

• Mở từ từ hệ thống để kiểm tra áp lực nước hoặc khí.
• Kiểm tra xem có hiện tượng rò rỉ, rung lắc hoặc tiếng ồn bất thường.
• Nếu cần, điều chỉnh lực xiết bulong cho phù hợp.

Lưu ý khi lắp đặt

• Không kéo giãn hoặc bẻ cong khớp nối quá mức.
• Tránh sử dụng hóa chất mạnh có thể làm hỏng cao su EPDM/NBR.
• Kiểm tra định kỳ sau 3–6 tháng vận hành, xiết lại bulong nếu cần.
• Đảm bảo môi trường xung quanh không có vật sắc nhọn hoặc nhiệt độ quá cao.

Vấn Đề Thường Gặp Và Cách Khắc Phục

Mặc dù Khớp nối mềm cao su Joeun Korea được thiết kế bền bỉ, trong quá trình vận hành vẫn có thể gặp một số vấn đề nếu không được lắp đặt hoặc bảo trì đúng cách. Dưới đây là tổng hợp các vấn đề phổ biến và biện pháp xử lý:

1. Rò rỉ nước hoặc chất lỏng

Nguyên nhân:

• Xiết bulong chưa đều hoặc chưa đủ lực.
• Mặt bích hoặc cao su bị hư hỏng, nứt, hoặc lão hóa.
• Đường ống không thẳng, lệch tâm, gây ép không đều.

Biện pháp khắc phục:

• Xiết bulong theo mô hình chéo, kiểm tra lực siết đều.
• Thay thế khớp nối cao su hoặc mặt bích hư hỏng.
• Điều chỉnh đường ống thẳng, đồng tâm trước khi lắp đặt lại.

2. Rung lắc hoặc tiếng ồn lớn

Nguyên nhân:

• Khớp nối không được lắp đúng vị trí, hoặc mặt bích không đồng tâm.
• Cao su bị cứng, mất tính đàn hồi do lão hóa.
• Áp lực hoặc tốc độ dòng chảy vượt quá mức thiết kế.

Biện pháp khắc phục:

• Kiểm tra và căn chỉnh lại vị trí khớp nối, đảm bảo đồng tâm.
• Thay khớp nối cao su nếu bị cứng, nứt.
• Điều chỉnh áp lực và lưu lượng theo thông số kỹ thuật.

3. Cao su bị lão hóa hoặc nứt

Nguyên nhân:

• Tiếp xúc trực tiếp với hóa chất mạnh, ánh nắng hoặc nhiệt độ quá cao.
• Sử dụng quá tuổi thọ khuyến nghị của sản phẩm.

Biện pháp khắc phục:

• Thường xuyên kiểm tra định kỳ 3–6 tháng.
• Thay thế khớp nối trước khi quá hạn sử dụng.
• Tránh tiếp xúc trực tiếp với hóa chất, ánh nắng mạnh hoặc nhiệt độ vượt mức thiết kế.

4. Biến dạng mặt bích hoặc bulong

Nguyên nhân:

• Xiết quá lực hoặc lắp đặt lệch.
• Chất liệu mặt bích kém chất lượng hoặc bị oxy hóa.

Biện pháp khắc phục:

• Xiết bulong vừa đủ lực, theo mô hình chéo.
• Thay thế mặt bích hoặc bulong bị hư hỏng bằng vật liệu chuẩn.
• Kiểm tra định kỳ để phát hiện sớm và xử lý kịp thời.

Hướng Dẫn Bảo Dưỡng Khớp Nối Mềm Cao Su Mặt Bích

Khớp nối mềm cao su mặt bích giúp giảm rung, chống ồn, bù giãn nở nhiệt, nhưng để đảm bảo tuổi thọ và hiệu suất làm việc tối ưu, việc bảo dưỡng định kỳ là cần thiết.

1. Kiểm tra ngoại quan định kỳ

• Quan sát bề mặt cao su: Kiểm tra các vết nứt, rách, bong tróc, phồng rộp.
• Kiểm tra mặt bích thép: Đảm bảo không bị rỉ sét, biến dạng, bulong chặt.
• Kiểm tra lớp gia cường: Nếu thấy lớp bố/sợi thép lộ ra, cần thay ngay để tránh hỏng hóc.

Tần suất: ít nhất 3-6 tháng/lần hoặc theo khuyến nghị nhà sản xuất.

2. Vệ sinh khớp nối

• Dùng nước sạch hoặc dung dịch trung tính để làm sạch bụi, bùn, hóa chất bám trên cao su và mặt bích.
• Tránh dùng hóa chất ăn mòn mạnh có thể phá hủy lớp cao su EPDM/NBR/Neoprene.
• Lau khô bằng khăn mềm, đảm bảo không để nước đọng lâu trên bề mặt cao su hoặc mặt bích.

3. Kiểm tra lực siết bulong

• Đảm bảo bulong mặt bích không quá lỏng hoặc quá chặt.
• Sử dụng mô-men siết theo hướng dẫn nhà sản xuất để tránh làm biến dạng khớp nối.
• Kiểm tra bulong sau một thời gian vận hành (6-12 tháng) và siết lại nếu cần.

4. Kiểm tra áp lực và nhiệt độ vận hành

• Khớp nối mềm cao su có giới hạn áp lực và nhiệt độ nhất định.
• Kiểm tra áp lực đường ống và nhiệt độ môi trường làm việc để đảm bảo không vượt quá thông số thiết kế.
• Việc vận hành quá mức sẽ làm cao su giòn, nứt hoặc rách nhanh chóng.

5. Bảo trì và thay thế định kỳ

• Tuổi thọ trung bình của khớp nối mềm cao su mặt bích thường từ 3–5 năm, tùy môi trường vận hành.
• Thay khớp nối nếu phát hiện:
  • Rách, nứt sâu hoặc phồng rộp
  • Bong lớp gia cường
  • Rò rỉ nước hoặc khí
• Không cố gắng sửa các khuyết tật lớn bằng keo hay băng dính vì sẽ giảm tuổi thọ và nguy cơ hỏng hệ thống.

6. Lưu ý khi vận hành

• Tránh lắp đặt khớp nối quá căng hoặc xoắn.
• Không để chất ăn mòn mạnh tiếp xúc trực tiếp lâu dài với cao su.
• Đảm bảo đường ống xung quanh không tác động lực cơ học lớn làm biến dạng khớp nối.

Tóm tắt:

Bảo dưỡng khớp nối mềm cao su mặt bích bao gồm: kiểm tra ngoại quan, vệ sinh, siết bulong, kiểm tra áp lực và nhiệt độ, bảo trì định kỳ và thay thế khi cần. Thực hiện đúng hướng dẫn sẽ giúp khớp nối hoạt động bền bỉ, giảm rung và bảo vệ đường ống hiệu quả.

Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea Chính Hãng

Thép Vinh Phú tự hào là nhà cung cấp Khớp Nối Mềm Cao Su Mặt Bích Joeun Korea chính hãng, đáp ứng đầy đủ tiêu chuẩn chất lượng Hàn Quốc. Sản phẩm được sản xuất từ cao su EPDM/NBR chất lượng cao, kết hợp mặt bích thép chịu lực, giúp giảm rung, chống ồn, bù giãn nở nhiệt hiệu quả trong mọi hệ thống đường ống công nghiệp.

Với Thép Vinh Phú, bạn sẽ nhận được:

• Sản phẩm chính hãng Joeun Korea, đảm bảo chất lượng và độ bền cao.
• Giá cạnh tranh, phù hợp cho dự án lớn nhỏ.
• Hỗ trợ kỹ thuật tận tâm, tư vấn lựa chọn khớp nối phù hợp với hệ thống của bạn.
• Giao hàng nhanh chóng, đầy đủ chứng từ CO/CQ, hóa đơn VAT khi cần.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất
