Khớp Nối Giảm Rãnh Mềm MECH – Cùm Nối Giảm Rãnh MECH

Mô tả

Trong các hệ thống đường ống hiện đại, việc kết nối các đoạn ống có đường kính khác nhau nhưng vẫn đảm bảo an toàn, kín khít và linh hoạt là một thách thức kỹ thuật quan trọng. Đây chính là lý do mà khớp nối giảm rãnh mềm MECH ra đời – một giải pháp tối ưu giúp thu giảm kích thước ống, đồng thời hấp thụ rung động, bù lệch trục và giảm giãn nở nhiệt.

Sử dụng khớp nối giảm rãnh mềm MECH không chỉ giúp tối ưu hóa không gian lắp đặt, mà còn rút ngắn thời gian thi công, tiết kiệm chi phí bảo trì, đồng thời nâng cao tuổi thọ và hiệu quả vận hành của toàn bộ hệ thống đường ống.

Bài viết dưới đây nhằm giới thiệu cấu tạo, chức năng và ứng dụng của sản phẩm, cách chọn mua đáp ứng đúng nhu cần nhất.

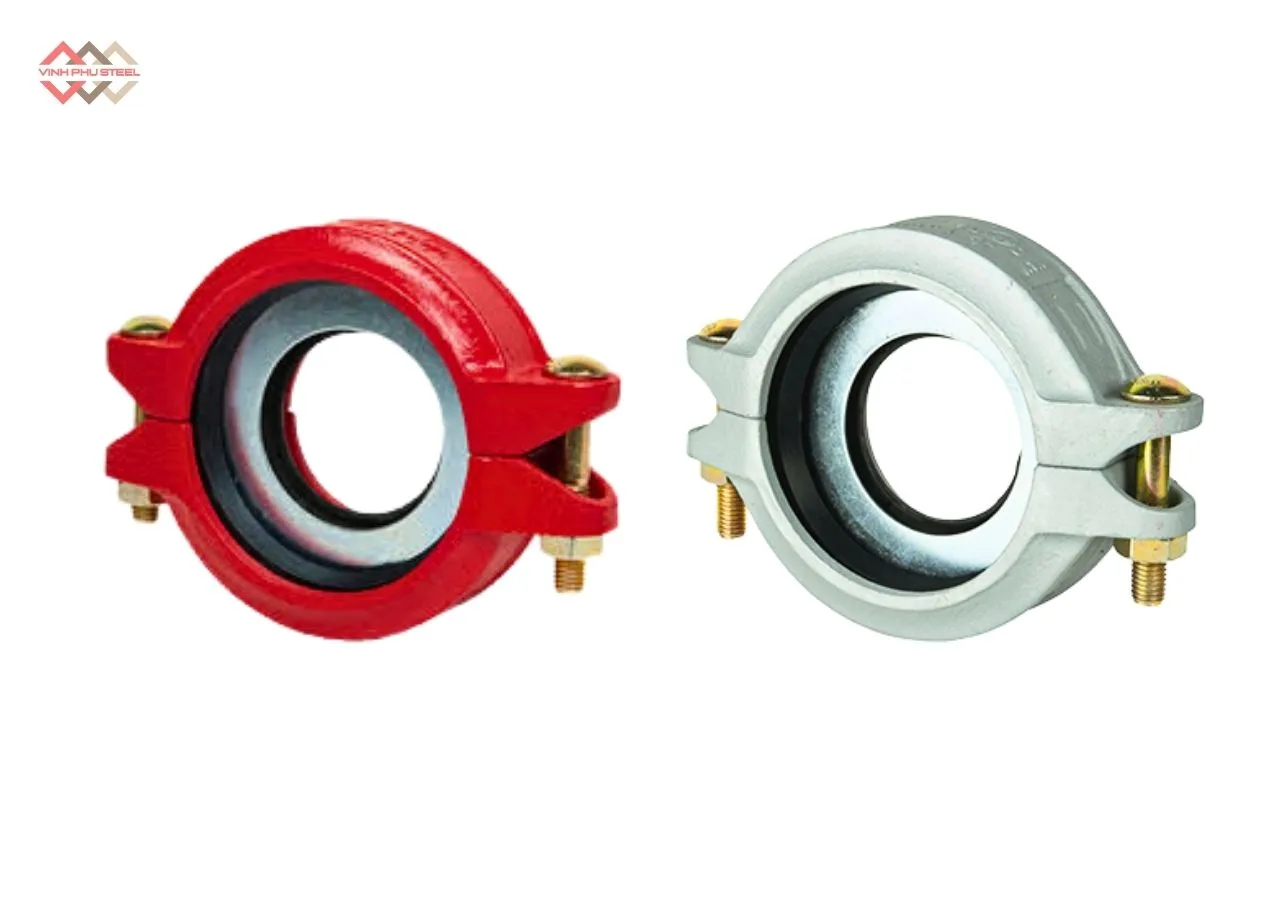

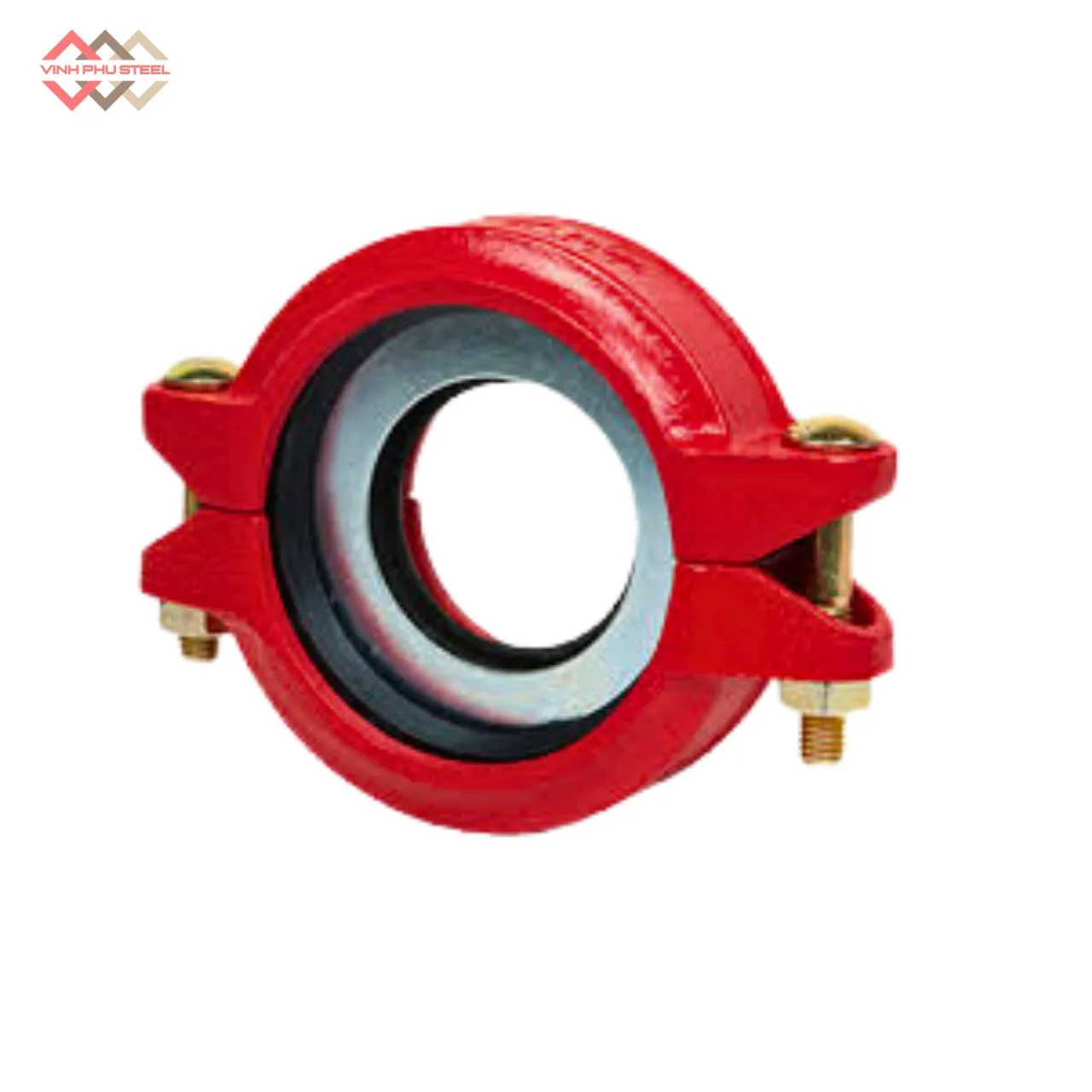

Khớp Nối Giảm Rãnh Mềm MECH Là Gì?

Khớp Nối Giảm Rãnh Mềm MECH (Reducing Flexible Coupling MECH), còn gọi là cùm nối giảm rảnh mềm là một loại khớp nối rãnh mềm được thiết kế đặc biệt để kết nối hai đoạn ống có đường kính khác nhau trong cùng một hệ thống.

Khác với khớp nối rãnh mềm tiêu chuẩn, khớp nối giảm rãnh mềm vừa mang tính linh hoạt (co giãn, bù lệch trục, hấp thụ rung động), vừa thu giảm kích thước ống mà không làm ảnh hưởng đến độ kín khít hay áp lực làm việc của hệ thống.

Đặc điểm nổi bật:

• Kết nối nhanh và an toàn: Không cần hàn hay ren phức tạp, dễ tháo lắp, bảo trì.
• Linh hoạt và chịu áp lực: Giữ kín khít, giảm rung động, bù giãn nở nhiệt.
• Phù hợp nhiều loại hệ thống: PCCC, HVAC, cấp thoát nước, dầu khí, hóa chất, công nghiệp nặng.

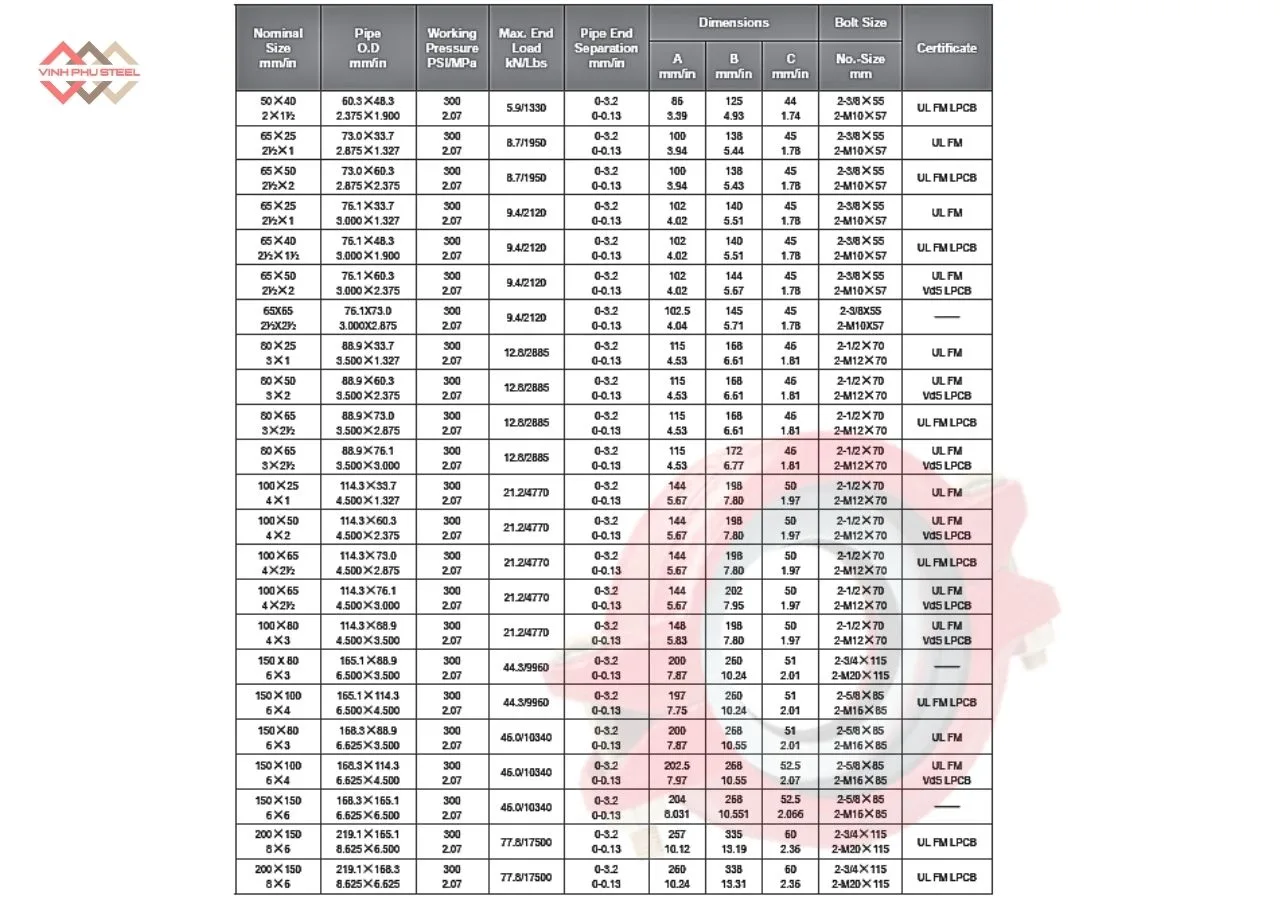

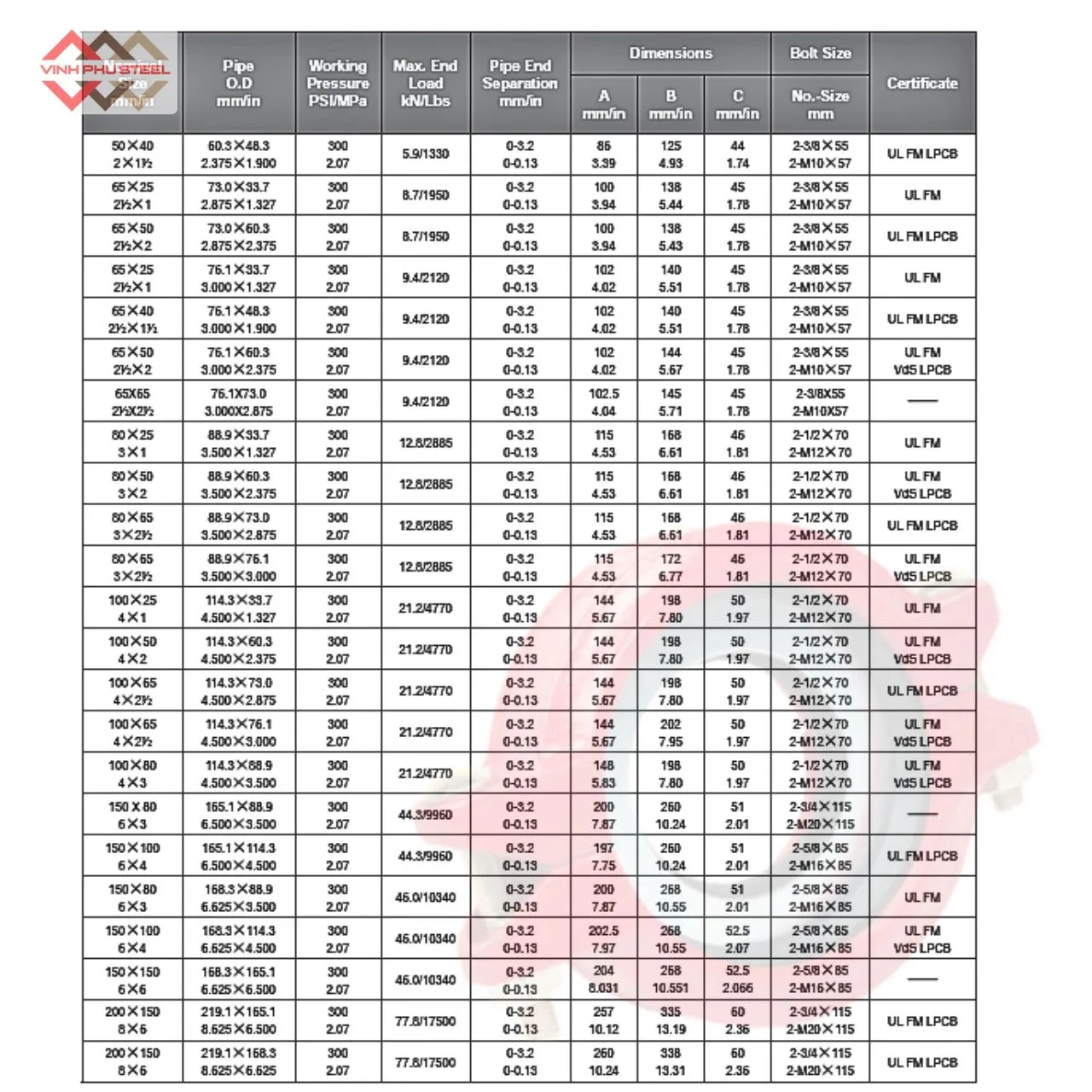

Thông số kỹ thuật sản phẩm khớp nối giảm rãnh mềm Mech

Thông số chính của cùm nối rãnh mềm Mech:

• Tên sản phẩm: Khớp nối giảm rãnh mềm
• Dải kích thước: Từ DN(50-40) đến DN(200-150).
• Phù hợp với: Ống thép đen tiêu chuẩn, ống PCCC, ống cơ điện
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 300 PSI.
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.
• Nhà phân phối: Thép Vinh Phú.

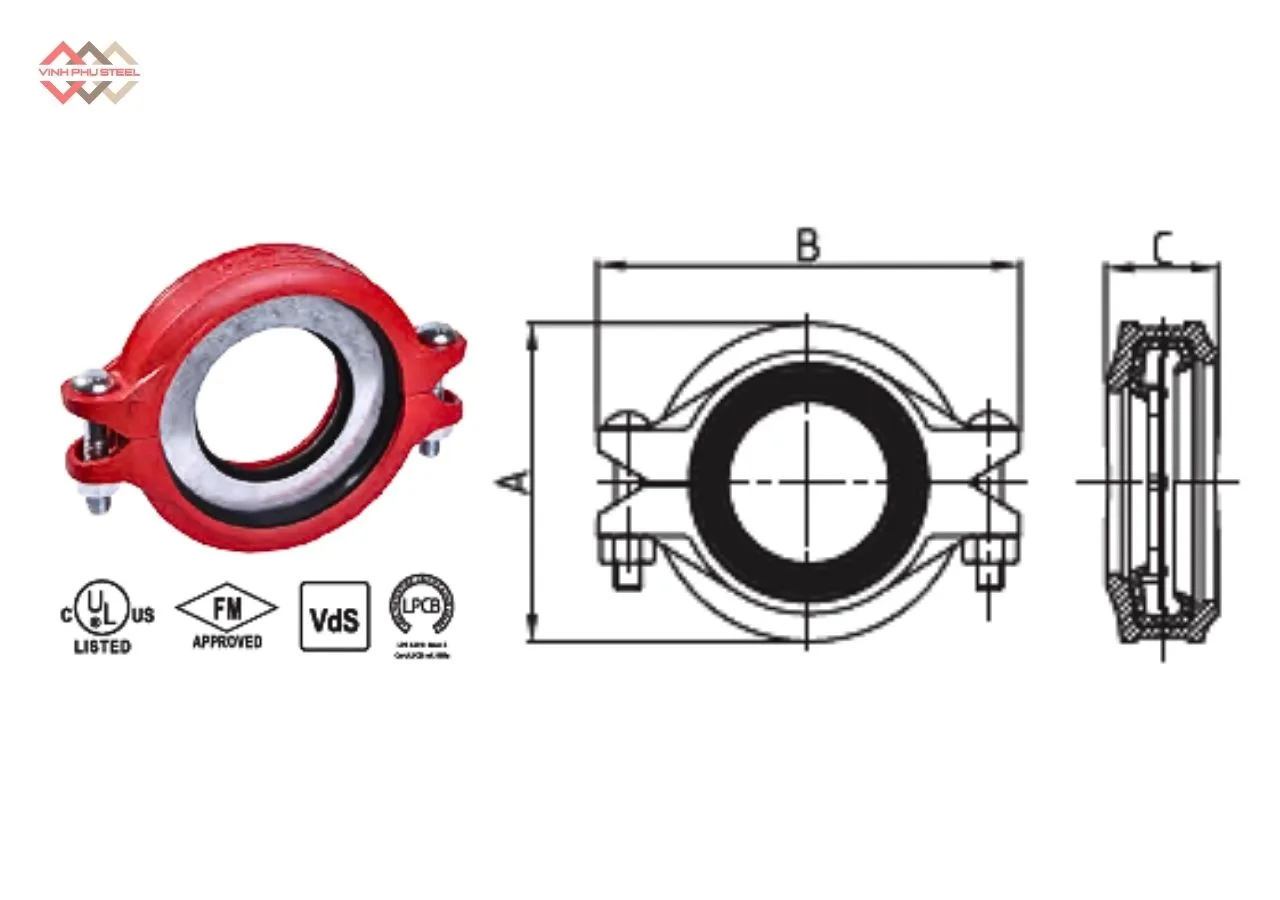

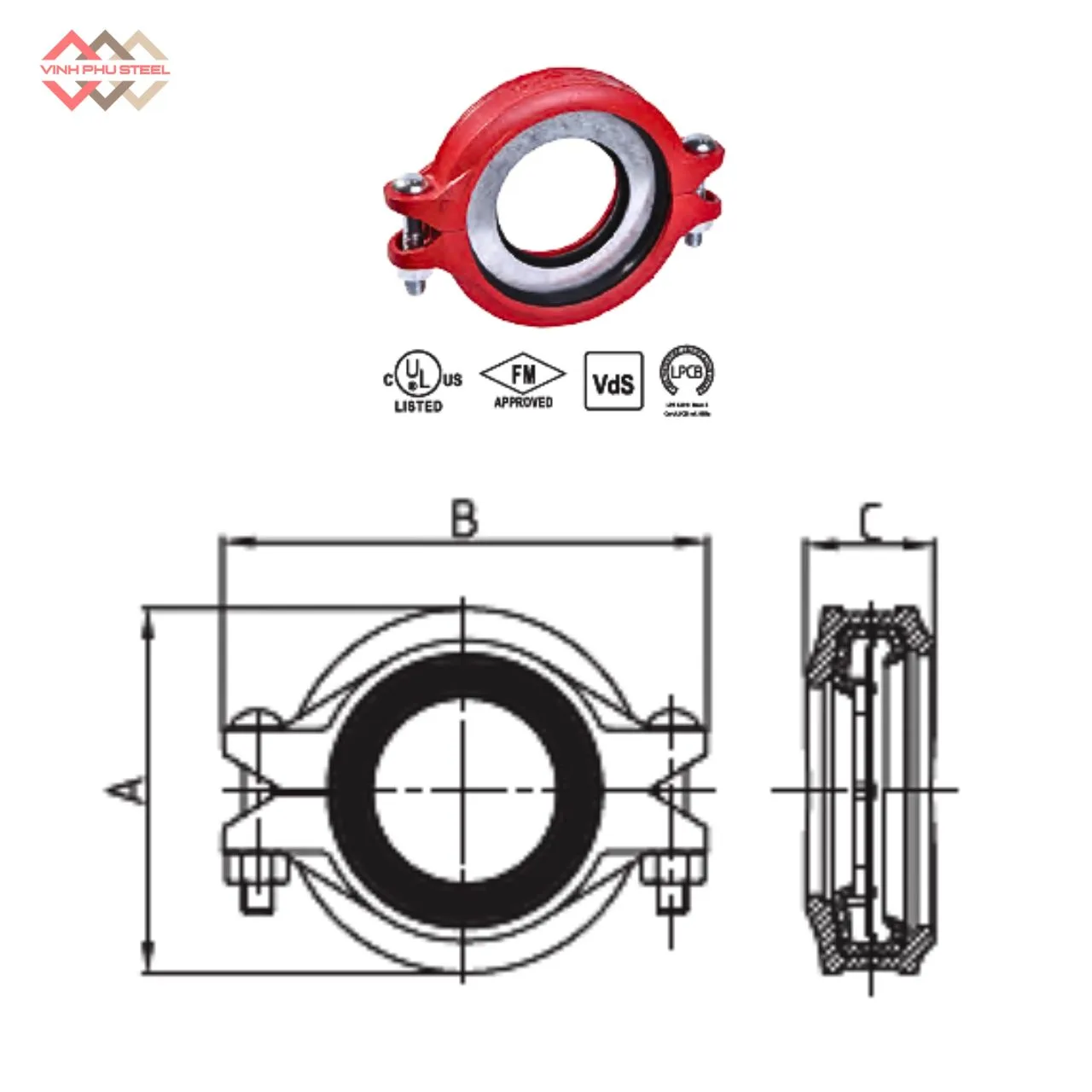

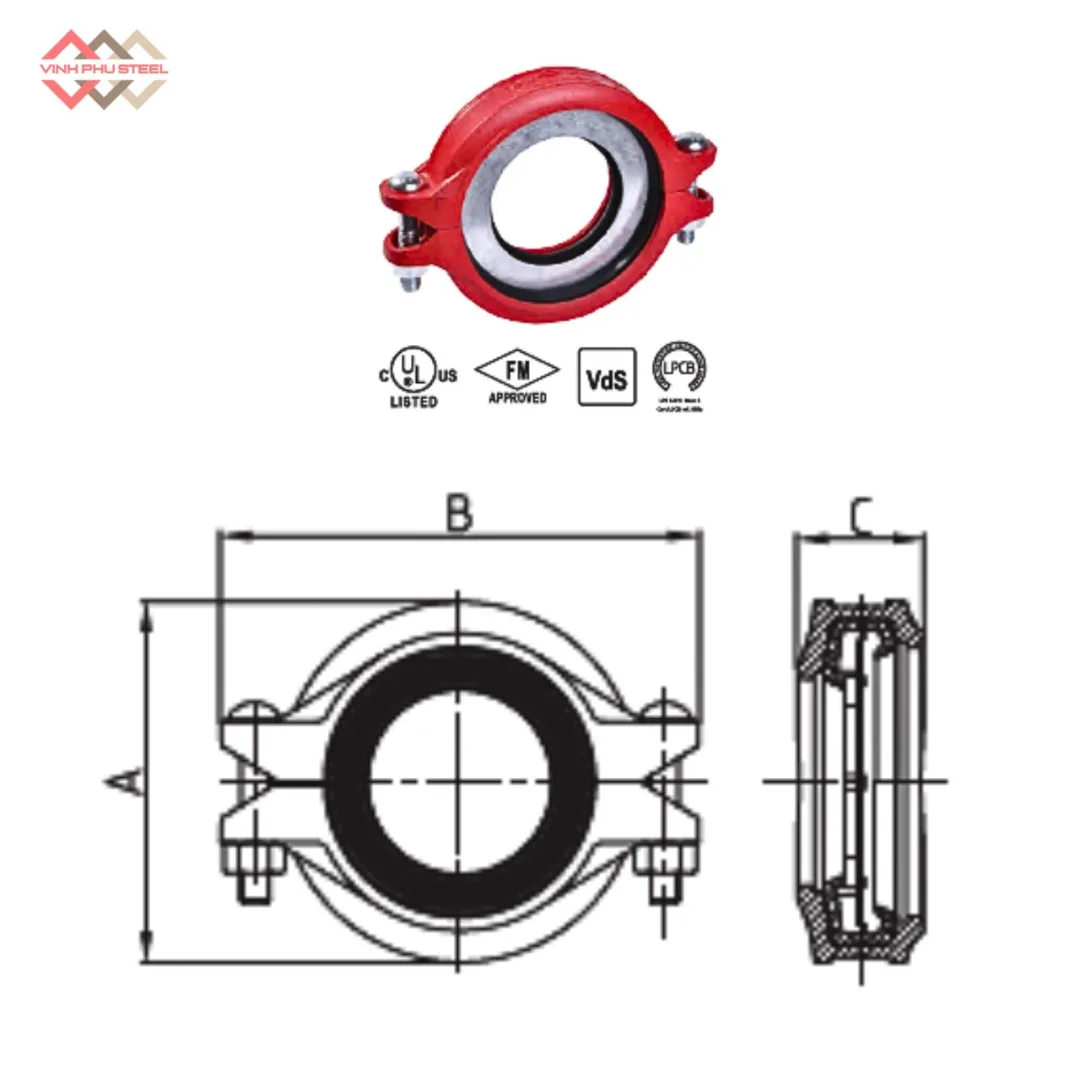

Cấu tạo Khớp Nối Giảm Rãnh Mềm MECH

Cấu tạo của cùm nối giảm rãnh mềm MECH bao gồm các bộ phận như sau:

1. Housing (Thân cùm)

• Là phần bọc bên ngoài khớp nối, thường làm bằng gang dẻo hoặc thép đúc.
• Chức năng chính: ôm sát rãnh ống, giữ cố định gioăng và đảm bảo kết nối chắc chắn.
• Thiết kế đặc biệt cho thu giảm đường kính, hai đầu housing có kích thước khác nhau tương ứng với 2 ống.

2. Gasket (Gioăng cao su)

• Là phần tạo kín giữa hai đầu ống, thường làm bằng EPDM hoặc NBR tùy môi trường sử dụng.
• Chức năng: chống rò rỉ, hấp thụ rung động, bù giãn nở nhiệt.
• Gioăng có thể thay thế dễ dàng khi bảo trì hệ thống.

3. Bulong & Đai ốc (Bolt & Nut)

• Được thép carbon mạ kẽm, dùng để siết chặt housing vào rãnh ống, cố định toàn bộ khớp nối.
• Đảm bảo lực siết đều, tránh lệch trục hoặc rò rỉ trong quá trình vận hành.

Hướng dẫn thi công & lắp đặt Cùm Nối Giảm Rãnh Mềm

Việc lắp đặt cùm nối giảm rãnh mềm MECH đúng kỹ thuật giúp hệ thống vận hành ổn định, kín khít và bền bỉ, đồng thời tránh rò rỉ hoặc hư hỏng trong quá trình sử dụng. Dưới đây là các bước thi công chi tiết:

Bước 1: Kiểm tra phụ kiện và ống

• Kiểm tra cùm nối giảm rãnh mềm, gioăng, bulong và đai ốc trước khi lắp đặt.
• Đảm bảo rãnh ống sạch, không bị biến dạng, gỉ sét hay bẩn.
• Chọn gioăng phù hợp với môi trường làm việc (EPDM, NBR…).

Bước 2: Lắp gioăng cao su vào rãnh ống nhỏ hơn

• Đặt gioăng vào rãnh ống nhỏ hơn (hoặc theo hướng dẫn của nhà sản xuất).
• Chú ý không xoắn hoặc kéo giãn gioăng quá mức.

Bước 3: Lắp housing (thân cùm) vào hai đầu ống

• Đặt housing của cùm nối giảm rãnh mềm sao cho hai đầu khớp nối ôm vừa rãnh ống.
• Chú ý đầu lớn và đầu nhỏ của cùm phải tương ứng với đường kính ống.

Bước 4: Siết bulong & đai ốc

• Siết bulong theo lực khuyến cáo của nhà sản xuất (sử dụng cờ lê lực nếu có).
• Siết từ từ theo mẫu chéo để đảm bảo lực phân bố đều, tránh lệch trục.

Bước 5: Kiểm tra và hoàn tất

• Kiểm tra lại toàn bộ mối nối, đảm bảo không rò rỉ, gioăng không bị lệch.
• Với hệ thống PCCC, HVAC hoặc nước áp lực, nên thử áp trước khi đưa vào vận hành.

Vấn đề thường gặp và cách khắc phục Khớp giảm rãnh MECH

Việc lắp đặt Cùm Nối Giảm Rãnh Mềm MECH nếu không đúng kỹ thuật có thể dẫn đến rò rỉ, giảm tuổi thọ hệ thống hoặc làm mất hiệu quả vận hành. Dưới đây là các vấn đề thường gặp và cách khắc phục:

1. Rò rỉ tại mối nối

Nguyên nhân:

• Gioăng cao su không được đặt đúng vị trí hoặc bị xoắn.
• Bulong siết chưa đủ lực hoặc siết lệch, không đều.

Cách khắc phục:

• Tháo ra, kiểm tra và đặt gioăng đúng vị trí, không kéo giãn hoặc xoắn.
• Siết bulong đều theo mẫu chéo, đúng lực khuyến cáo.

2. Lệch trục ống hoặc housing

Nguyên nhân:

• Hai đoạn ống không thẳng hàng hoặc rãnh ống bị biến dạng.
• Housing cùm nối bị đặt lệch, không ôm sát rãnh.

Cách khắc phục:

• Điều chỉnh ống thẳng hàng trước khi lắp.
• Đặt housing đều và kiểm tra trước khi siết bulong.

3. Gioăng bị hư hỏng sớm

Nguyên nhân:

• Sử dụng loại gioăng không phù hợp với môi trường (nhiệt độ, hóa chất).
• Lắp đặt gioăng sai cách, bị kẹt hoặc xoắn.

Cách khắc phục:

• Chọn đúng loại gioăng (EPDM cho nước, NBR cho dầu/hóa chất).
• Lắp gioăng đúng kỹ thuật, kiểm tra sau khi siết bulong.

4. Ống hoặc bulong bị ăn mòn, gỉ sét

Nguyên nhân:

• Môi trường lắp đặt ẩm ướt, hóa chất hoặc tiếp xúc trực tiếp với môi trường khắc nghiệt.

Cách khắc phục:

• Sử dụng bulong, housing và gioăng chống ăn mòn theo khuyến nghị nhà sản xuất.
• Bảo trì định kỳ, bôi dầu hoặc sơn bảo vệ khi cần thiết.

Ưu điểm nổi bật của Cùm Nối Giảm Rãnh Mềm MECH

Cùm Nối Giảm Rãnh Mềm MECH được thiết kế tối ưu, sản phẩm mang lại sự ổn định, an toàn và linh hoạt cho các hệ thống PCCC, HVAC, cấp nước, xử lý nước thải, và công nghiệp hóa chất. Dưới đây là những ưu điểm nổi bật mà bạn không thể bỏ qua:

1. Giảm rung và tiếng ồn hiệu quả

Thiết kế mềm mại giúp hấp thụ rung động từ máy bơm, máy nén hoặc dòng chảy trong ống, đồng thời giảm tiếng ồn, tạo môi trường vận hành êm ái, an toàn.

2. Lắp đặt và bảo trì dễ dàng

Không cần hàn, khoan hay ren ống. Cùm Nối Giảm Rãnh Mềm MECH cho phép tháo lắp nhanh chóng, tiết kiệm thời gian thi công và bảo trì, đặc biệt hữu ích cho các hệ thống PCCC và công trình công nghiệp.

3. Kết nối linh hoạt, giảm áp lực đột ngột

Có thể kết nối các ống khác kích thước mà vẫn giữ độ kín tuyệt đối. Giúp ổn định áp lực nước hoặc chất lỏng, hạn chế rủi ro vỡ ống, rò rỉ, bảo vệ toàn bộ hệ thống.

4. Độ kín tuyệt đối, chống rò rỉ

Gioăng cao su chất lượng cao đảm bảo khả năng kín nước, khí hoặc hóa chất trong mọi điều kiện vận hành, phù hợp cả với hệ thống áp suất cao.

5. Chịu nhiệt và hóa chất tốt

Vật liệu đạt chuẩn ASME/ISO giúp sản phẩm chịu được nhiệt độ cao và tác động của hóa chất, tăng tuổi thọ, đặc biệt trong công nghiệp hóa chất và dầu khí.

6. Tăng tuổi thọ hệ thống

Bằng cách giảm rung, giảm áp lực và hạn chế mài mòn, Cùm Nối Giảm Rãnh Mềm MECH giúp bảo vệ các đoạn ống và thiết bị, kéo dài tuổi thọ toàn bộ hệ thống.

Ứng dụng của Cùm Nối Giảm Rãnh Mềm MECH

Cùm Nối Giảm Rãnh Mềm MECH (Reducing Flexible Coupling MECH) là phụ kiện nối ống rãnh mềm đa năng, được ứng dụng rộng rãi trong nhiều hệ thống nhờ khả năng kết nối ống khác kích thước, đồng thời hấp thụ rung động, bù lệch trục và giãn nở nhiệt.

1. Hệ thống PCCC (Phòng cháy chữa cháy)

• Ứng dụng cùm nối giảm rãnh mềm PCCC, kết nối ống sprinkler, ống nhánh với đường kính khác nhau.
• Đảm bảo kín khít, chịu áp lực và dễ bảo trì trong các tòa nhà cao tầng, trung tâm thương mại.

2. Hệ thống HVAC (Điều hòa, thông gió, làm lạnh)

• Sử dụng khớp nối mềm giảm rãnh HVAC giúp giảm rung động, bù giãn nở nhiệt, bảo vệ thiết bị và đường ống.
• Phù hợp cho các ống dẫn khí, ống gió, hệ thống lạnh.

3. Hệ thống cấp thoát nước

• Ứng dụng cùm nối rãnh giảm đường kính trong các mạng cấp thoát nước sinh hoạt hoặc công nghiệp nhẹ.
• Hạn chế rò rỉ, dễ lắp đặt, tháo rời khi bảo trì.

4. Ngành công nghiệp nặng, dầu khí và hóa chất

• Dùng khớp nối giảm rãnh mềm MECH chịu áp lực và hóa chất để kết nối ống dẫn dầu, khí, dung môi.
• Đảm bảo an toàn, linh hoạt và tuổi thọ cao cho hệ thống ống công nghiệp.

5. Ứng dụng đa năng khác

• Nhà máy điện, xưởng sản xuất, các hệ thống yêu cầu đường ống khác kích thước nhưng vẫn kín khít và linh hoạt.
• Có thể kết hợp với các phụ kiện khác như reducing coupling, mechanical tee, elbow giảm rãnh để tối ưu hệ thống.

Cách bảo dưỡng Khớp Nối Giảm Rãnh Mềm MECH

Để kéo dài tuổi thọ và đảm bảo hiệu quả vận hành của hệ thống, việc bảo dưỡng Cùm Nối Giảm Rãnh Mềm định kỳ là rất quan trọng. Dưới đây là các bước bảo dưỡng chi tiết:

1. Kiểm tra định kỳ mối nối

• Thường xuyên quan sát gioăng, bulong, housing để phát hiện rò rỉ, nứt hoặc biến dạng.
• Kiểm tra áp lực làm việc của hệ thống, đảm bảo không vượt quá giới hạn khuyến cáo.

2. Siết chặt bulong và đai ốc

• Kiểm tra lực siết bulong theo khuyến cáo nhà sản xuất.
• Siết đều theo mẫu chéo để tránh lệch trục, giúp mối nối luôn kín khít.

3. Vệ sinh và làm sạch gioăng, rãnh ống

• Tháo cùm nối ra, vệ sinh rãnh ống và gioăng khỏi bụi bẩn, cặn bẩn hoặc hóa chất bám.
• Kiểm tra gioăng có bị xoắn, rách hay biến dạng không, thay thế nếu cần.

4. Kiểm tra chất liệu và chống ăn mòn

• Với housing gang dẻo hoặc thép carbon, kiểm tra mảng gỉ hoặc ăn mòn.
• Thoa dầu chống rỉ hoặc sơn bảo vệ nếu cần, đặc biệt trong môi trường ẩm ướt hoặc hóa chất.

5. Thay thế định kỳ

• Gioăng cao su thường cần thay mỗi 1–2 năm tùy môi trường làm việc.
• Housing và bulong nên kiểm tra tuổi thọ, thay thế khi thấy mòn, nứt hoặc biến dạng.

Nhà cung cấp chính hãng Khớp Nối Rãnh MECH giá rẻ

Thép Vinh Phú tự hào là đơn vị phân phối chính hãng, cung cấp đầy đủ các sản phẩm khớp nối rãnh MECH, reducing coupling và phụ kiện liên quan với chất lượng đảm bảo, giá cả cạnh tranh.

Với kinh nghiệm lâu năm trong ngành vật tư cơ điện và PCCC, Thép Vinh Phú cam kết:

• Hàng chính hãng, đầy đủ CO, CQ từ nhà sản xuất.
• Giá tốt, phù hợp nhiều dự án từ dân dụng đến công nghiệp nặng.
• Hỗ trợ kỹ thuật và tư vấn chuyên sâu cho khách hàng trong lựa chọn và lắp đặt.

Để nhận Báo giá Khớp nối giảm rãnh Mềm MECH chính xác cho từng kích cỡ và số lượng, bạn vui lòng liên hệ

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
